Mecánica Presentado por: Carlos Duran, Manuel Mazabuel, jhon Narváez. Presentado a: Ana América Riovalle Centro de teleinformática y producción IndustrialPopayán2009
2
Especificación de medidas de tuerca acople en Mm. LETRAESPECIFICACIONMEDIDA A Diámetro frontal superior 42 B Ancho del diámetro frontal superior 10 CAltura20 D Ancho del diámetro lateral superior 12 E Ancho del diámetro lateral medio 9 F Ancho del diámetro lateral inferior 6 G Diámetro inferior 25 H Largo de arista del diámetro lateral 19.20
3

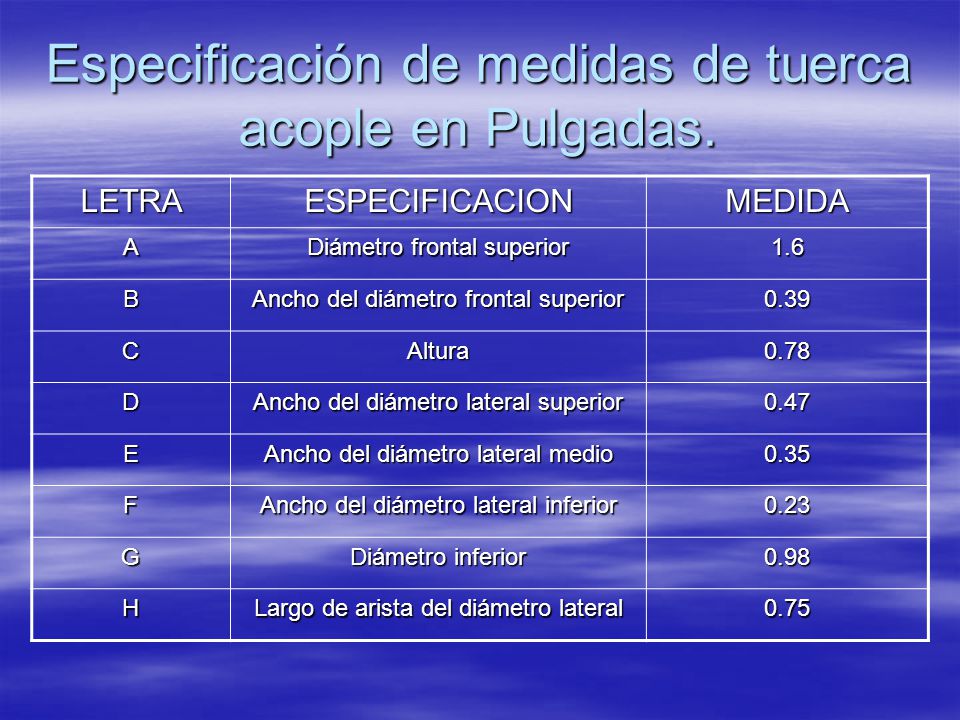

Especificación de medidas de tuerca acople en Pulgadas. LETRAESPECIFICACIONMEDIDA A Diámetro frontal superior 1.6 B Ancho del diámetro frontal superior 0.39 CAltura0.78 D Ancho del diámetro lateral superior 0.47 E Ancho del diámetro lateral medio 0.35 F Ancho del diámetro lateral inferior 0.23 G Diámetro inferior 0.98 H Largo de arista del diámetro lateral 0.75
4

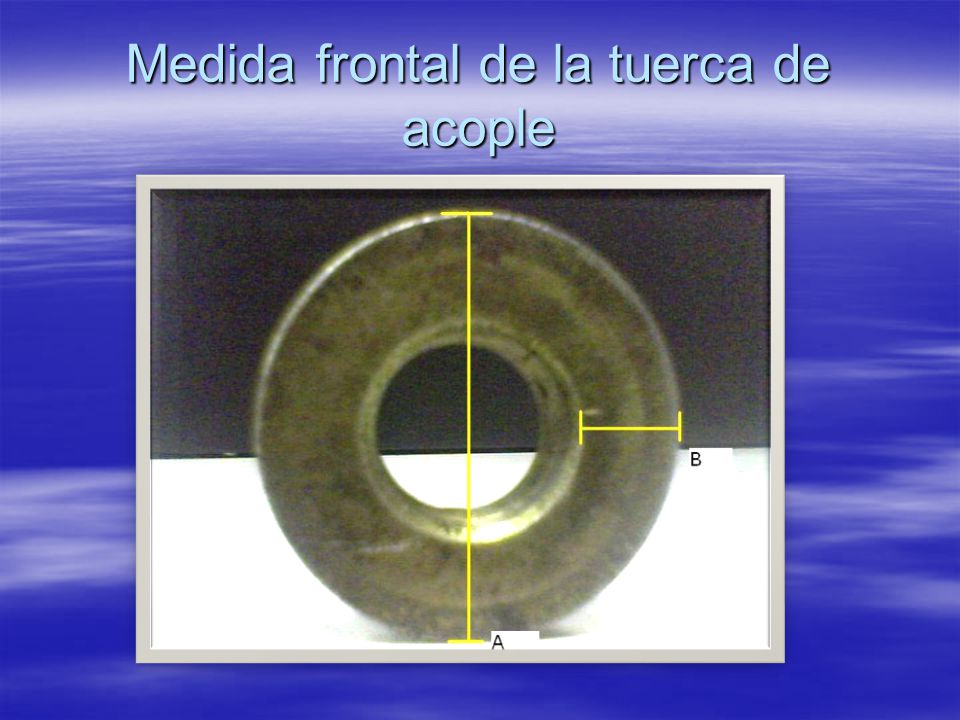

Medida frontal de la tuerca de acople
5

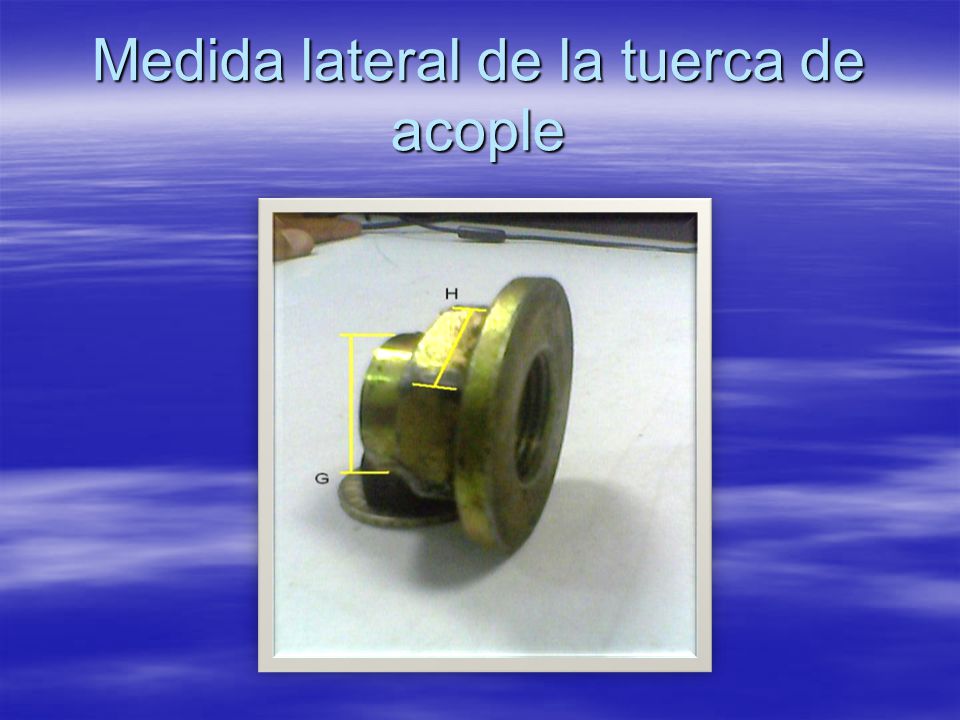

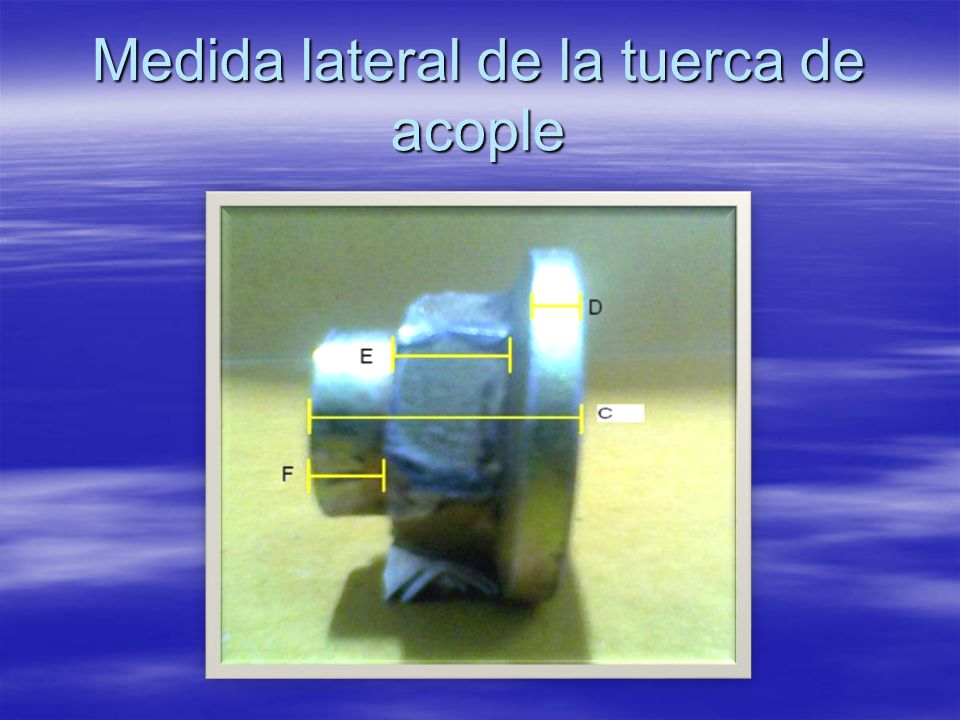

Medida lateral de la tuerca de acople
