1 Herramientas del Análisis Estructurado

2 Modelos Mapas: modelos bidimensionales del mundo
Globos terraqueos: modelos tridimensionales del mundo Dibujos Arquitectónicos: representaciones esquemáticas de un edificio, casa, etc. De Análisis de Sistemas: representaciones abstractas de lo que al final será una combinación de hardware y software.

3 Modelos Mapas: modelos bidimensionales del mundo
Globos terraqueos: modelos tridimensionales del mundo Dibujos Arquitectónicos: representaciones esquemáticas de un edificio, casa, etc. De Análisis de Sistemas: representaciones abstractas de lo que al final será una combinación de hardware y software.

4 Modelos Ejemplo: Modelo Arquitectónico

5 Para que construir Modelos
Para concentrarse en las propiedades importantes del sistema y al mismo tiempo restar atención a otras menos importantes Para comunicarse con el usuario de manera enfocada y verificar que se comprenda correctamente el ambiente del usuario Discutir cambios y correcciones de los requerimientos a bajo costo.

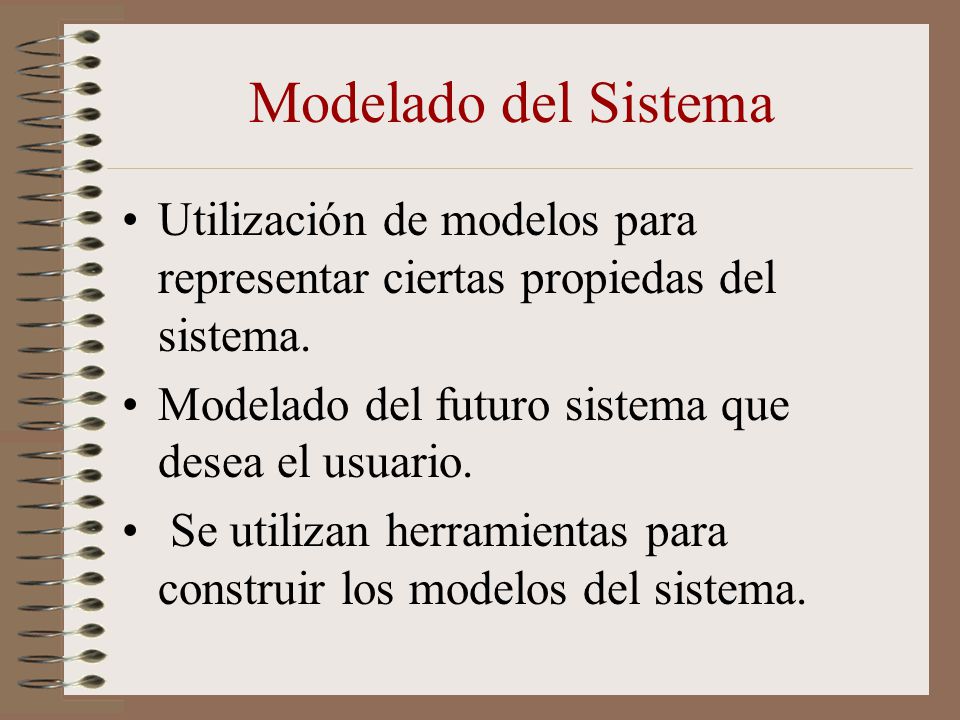

6 Modelado del Sistema Utilización de modelos para representar ciertas propiedas del sistema. Modelado del futuro sistema que desea el usuario. Se utilizan herramientas para construir los modelos del sistema.

7 Herramientas de Modelado
DFD – Diagrama de Flujo de Datos DD – Diccionario de Datos Especificación de Procesos DER – Diagrama Entidad Relación DTE – Diagrama de Transición de Estados Diagrama de Estructuras

8 DFD Diagrama de Flujo de Datos
Que funciones debe realizar el sistema? Que interacciones existen entre estas funciones? De donde obtiene el sistema la información para realizar las funciones? Que entradas se convierten en salidas? Donde entrega el sistema el resultado de su trabajo?

9 DFD Diagrama de Flujo de Datos

10 DFD Diagrama de Flujo de Datos
Permite visualizar un sistema como una red de procesos funcionales conectados entre sí por flujos de datos y almacenamientos Ilustra las Funciones que el sistema debe realizar Es una herramienta gráfica Proporciona una visión global de los componentes funcionales del sistema pero NO da detalles de estos

11 DD Diccionario de Datos
Listado organizado de todos los datos pertinentes al sistema con definiciones precisas y rigurosas de todas las entradas, salidas, almacenamientos y cálculos intermedios Muestra de detalles de cual es la información que maneja el sistema Es una herramienta de texto

12 DD Diccionario de Datos
Nombre del cliente = tratamiento de cortesía o título nombre + apellidos tratamiento de cortesía = [Sr. | Sra. | Dr. | Ing. | Lic.] o título nombre = {carácter válido} apellido = {carácter válido} carácter válido = [A-Z | a-z | ’ | - | | ]

13 Especificación de Procesos
Descripción de que es lo que sucede en cada burbuja primitiva de un DFD Define lo que debe hacerse para transformar entradas en salidas Muestra de detalles de cómo se maneja la información en el sistema Herramienta de texto / gráfica

14 Especificación de Procesos
Narrativa Español estructurado (seudocódigo) Diagramas de Flujo Lógico Tablas de Decisión Pre-Post Condición

15 Especificación de Procesos
3. Cobranza Si el monto de la factura multiplicado por el número de semanas de retraso es mayor a entonces: Proporcionar una fotocopia de la factura al encargado de ventas que llamará al cliente Volver a archivar la factura para estudiarla de nuevo dentro de dos semanas

16 DER Diagrama Entidad Relación
Describe con un alto nivel de abstracción la distribución de datos almacenados en el sistema Permite enfatizar las estructuras de datos y sus relaciones independientemente del proceso Enfatiza las relaciones entre los almacenamientos del DFD Herramienta gráfica

17 DER Diagrama Entidad Relación

18 DTE Diagrama de Transición de Estados
Enfatiza el comportamiento del sistema dependiente del tiempo Sistemas de tiempo real. Herramienta gráfica

19 DTE Diagrama de Transición de Estados

20 Carta Estructurada Diagrma de Estucturas
Muestra la jerarquía funcional de los módulos del sistema y las interfases de datos entre los componentes Se utiliza en el diseño para modelar una jeraquía sincronizada de módulos Herramienta gráfica

21 Carta Estructurada Diagrama de Estructuras
