1 Análisis y Diseño de Sistemas Enfoque Estructurado
Universidad de Los Lagos Análisis y Diseño de Sistemas Enfoque Estructurado Profesor : Hermón Alfaro F.

2 Enfoque Metodológico de Desarrollo de Software
Modelo funcional Modelo por componentes

3 Enfoque Estructurado

4 Análisis Estructurado: Diagramas de Flujos de Datos

5

6

7

8

9

10 Análisis Estructurado: Estructuración de los Datos
Utilización de modelo de datos para representar estructura de la información que el sistema manipulará Que permite un modelo de datos Define el nivel de estructura de datos en una organización Reúne información acerca del negocio o sistemas y construye representaciones estructuradas de datos para usar generar Involucrar las entidades de datos sus características y sus relaciones Es un proceso iterativo El resultado es un “modelo” que es eficiente e independiente del método de procesamiento

11 Diagrama Entidad-Relación (E/R)
de Datos Cliente Relación N-aria de Datos Genera Vendedor Despacho Inicia Item Orden Contiene

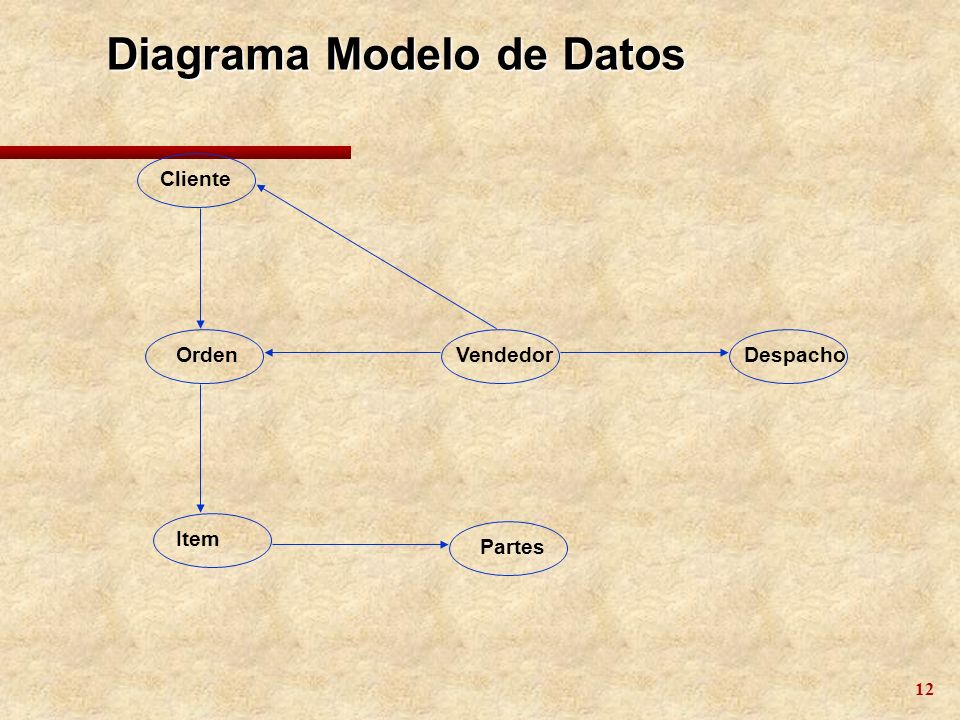

12 Diagrama Modelo de Datos
Cliente Orden Vendedor Despacho Item Partes

13 Niveles de Abstracción de Datos
Vista 1 Vista 2 Nivel Conceptual Diagrama E/R Nivel Lógico Diagrama Modelo de Datos Nivel Físico Modelo Físico de Datos

14 Niveles de Abstracción de Datos
Nivel Conceptual No contempla decisiones de diseño Representa la unión de vistas parciales de datos de los usuarios Nivel Lógico Representa decisiones de diseño, pero no contempla decisiones de implemetanción Describe que datos se utilizan en el sistema de información y la relación existente entre ellos Nivel Físico Representa decisiones de implementación, provee reglas de acceso Describe como los datos se estructuran y almacenan

15 Relación con el Análisis funcional
DFD DFD Nivel n DFD Detallado Especificación de Procesos DMD C B Si entonces sino..... A DD

16 Ejercicio: Análisis Funcional y de Datos
AUDION es una empresa dedicada al arriendo de CD-ROMs de audio. Dicha empresa tiene un local de atención al público donde están expuestas las carátulas de los CDs más demandados y las últimas novedades, aunque también existen listados en papel de todos los títulos que se podrían alquilar. Cuando un cliente solicita un título, se comprueban si hay ejemplares libres y si no hay problemas por ejemplares no devueltos se realiza el alquiler, quedando constancia de la fecha de alquiler y la fecha máxima de entrega; de forma que cuando el cliente devuelva el ejemplar se podrá comprobar si se le tiene que imponer una multa. Cada cliente puede solicitar una relación de los CDs que ha alquilado previamente. Cada ejemplar de cada título debe quedar plenamente identificado (incluyendo la información necesaria para su rápida localización física)
