INDUCCION ELECTROMAGNETICA TEMAS Flujo magnético, Experimentos de Faraday, Ley de inducción de Faraday, Fuerza electromotriz inducida. Ley de Lenz, Generador de corriente alterna. Corriente alterna senoidal, Valor eficaz de la CA, Transformadores

2 FLUJO MAGNÉTICO

3 FLUJO MAGNETICO (  )

4 FLUJO MAGNETICO (  )  = B . A  = B A Cos  en Weber

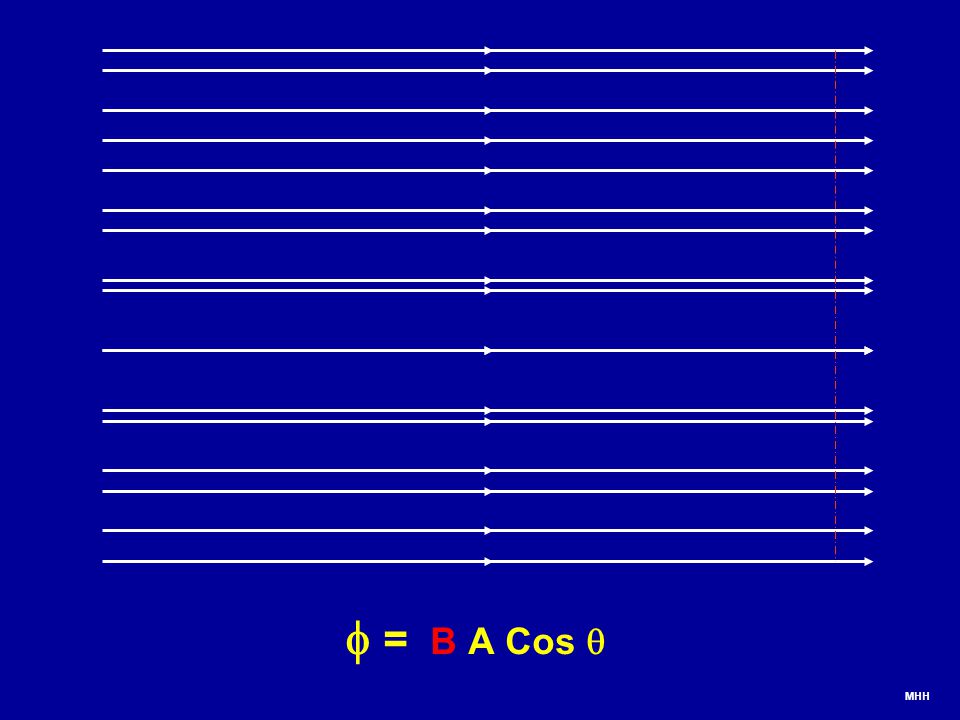

5  = B A Cos  MHH

6  = B A Cos   = B A Cos  MHH

7

8 EXPERIMENTOS de FARADAY

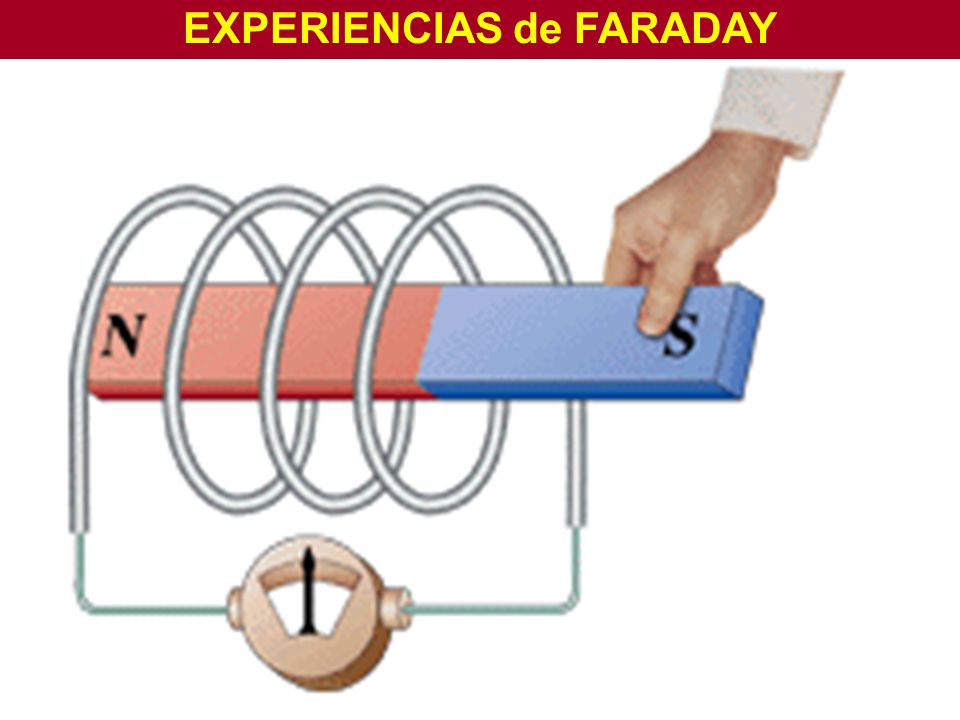

9 EXPERIENCIAS de FARADAY

10

11

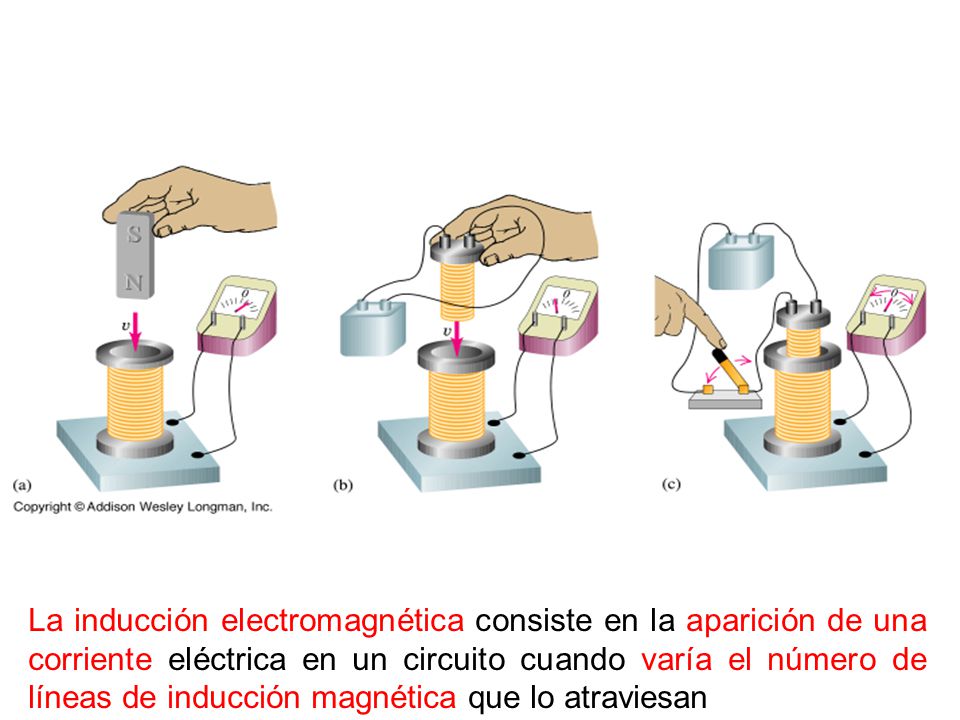

12 La inducción electromagnética consiste en la aparición de una corriente eléctrica en un circuito cuando varía el número de líneas de inducción magnética que lo atraviesan

13

14

15 De los experimentos de Faraday

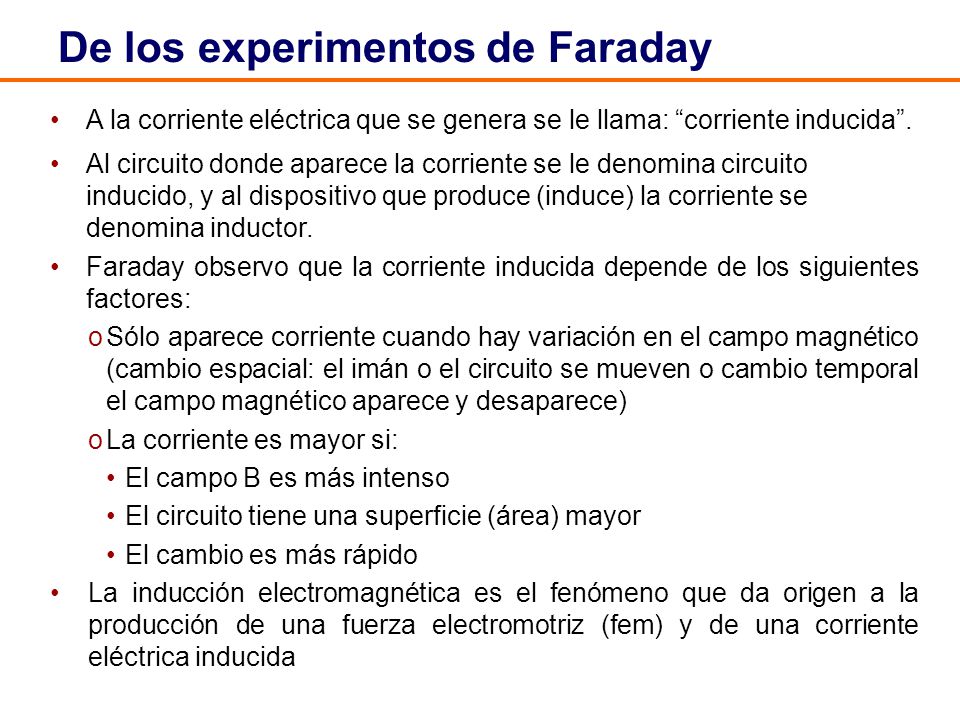

A la corriente eléctrica que se genera se le llama: “corriente inducida”. Al circuito donde aparece la corriente se le denomina circuito inducido, y al dispositivo que produce (induce) la corriente se denomina inductor. Faraday observo que la corriente inducida depende de los siguientes factores: Sólo aparece corriente cuando hay variación en el campo magnético (cambio espacial: el imán o el circuito se mueven o cambio temporal el campo magnético aparece y desaparece) La corriente es mayor si: El campo B es más intenso El circuito tiene una superficie (área) mayor El cambio es más rápido La inducción electromagnética es el fenómeno que da origen a la producción de una fuerza electromotriz (fem) y de una corriente eléctrica inducida

16

17 LEY de FARADAY

18 De los experimentos realizados sabemos que un campo magnético variable induce una corriente eléctrica en un circuito cerrado . Este fenómeno conocido con el nombre de inducción electromagnética puede ser formulado mediante una ecuación matemática.

19 LEY de FARADAY La Ley de inducción electromagnética de Faraday:

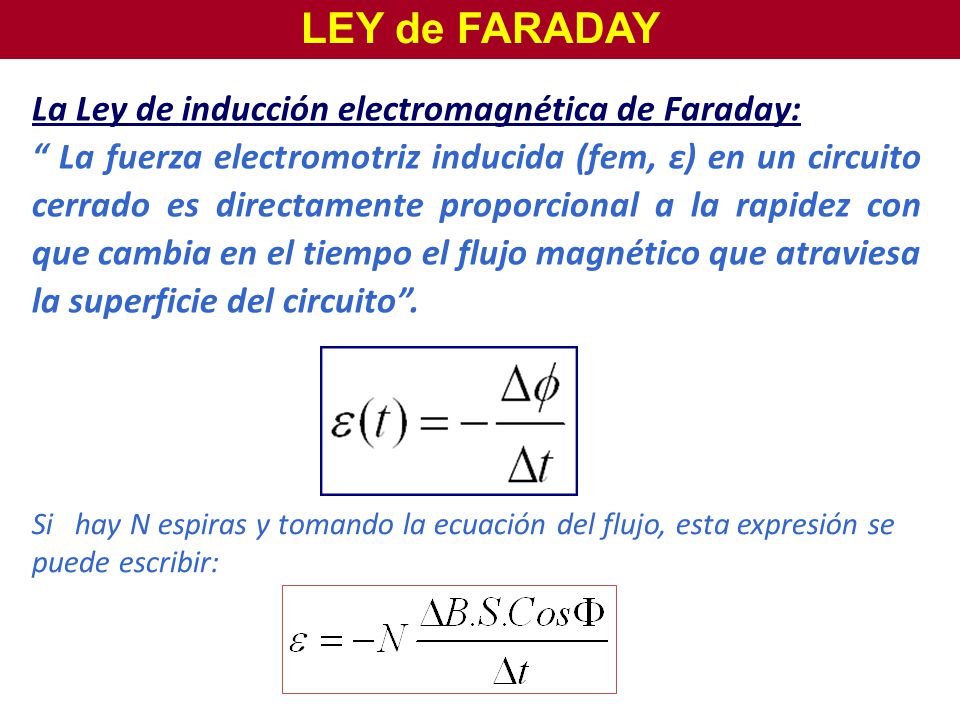

“ La fuerza electromotriz inducida (fem, ε) en un circuito cerrado es directamente proporcional a la rapidez con que cambia en el tiempo el flujo magnético que atraviesa la superficie del circuito”. Si hay N espiras y tomando la ecuación del flujo, esta expresión se puede escribir:

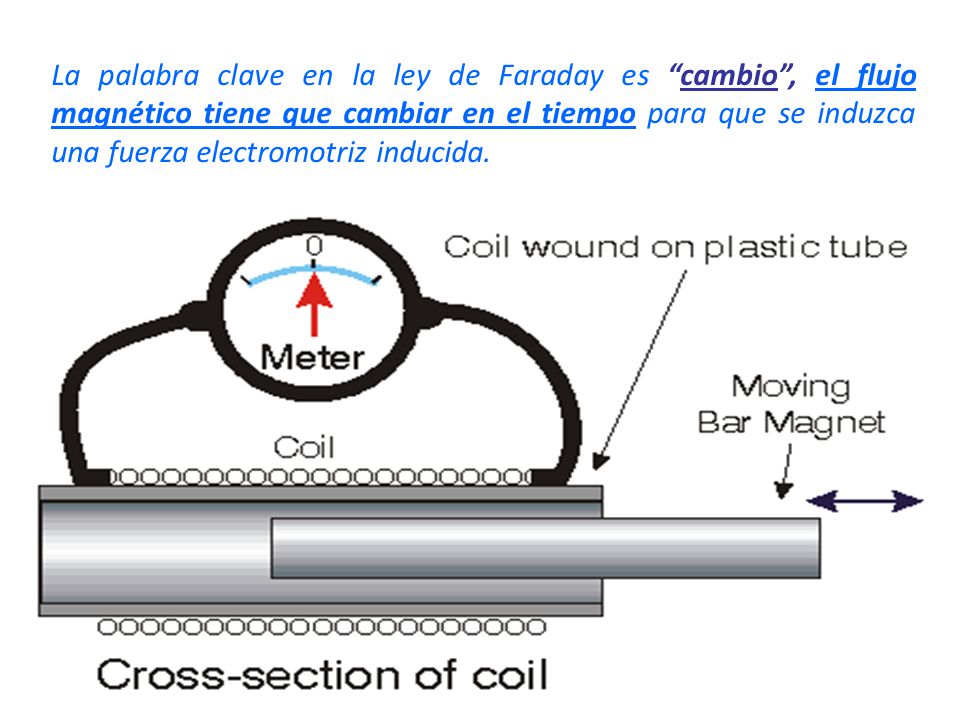

20 La palabra clave en la ley de Faraday es “cambio”, el flujo magnético tiene que cambiar en el tiempo para que se induzca una fuerza electromotriz inducida.

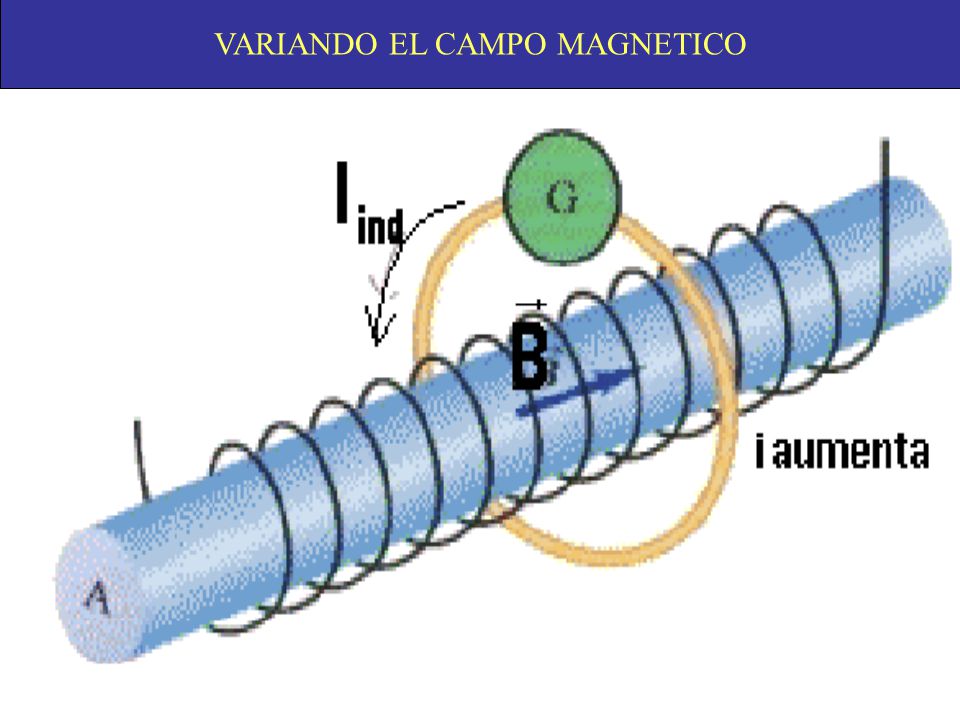

21 VARIANDO EL CAMPO MAGNETICO
S MHH

22 VARIANDO EL CAMPO MAGNETICO

23 VARIANDO EL AREA

24 Fuerza electromotriz inducida
= B L v L MHH

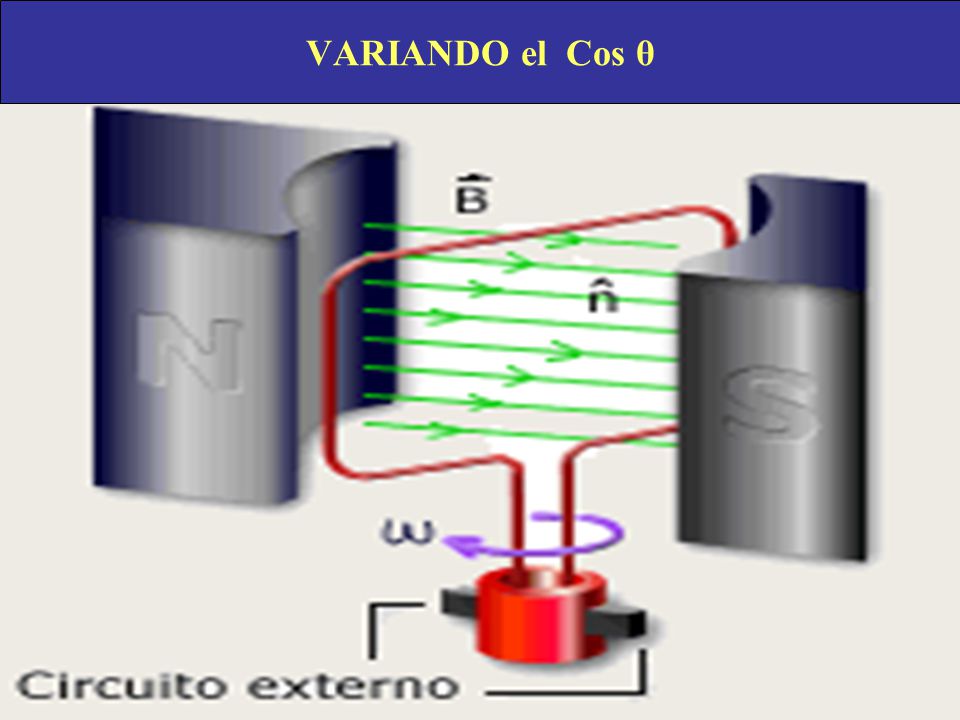

25 VARIANDO el Cos θ

26 VARIANDO el Cos θ

27 LEY de LENZ

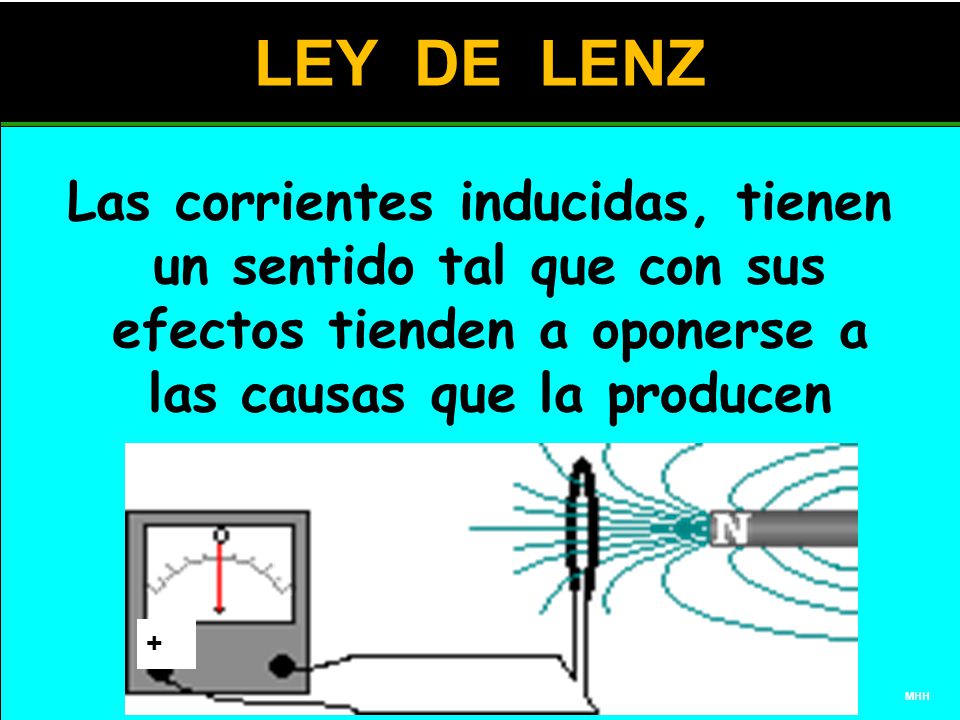

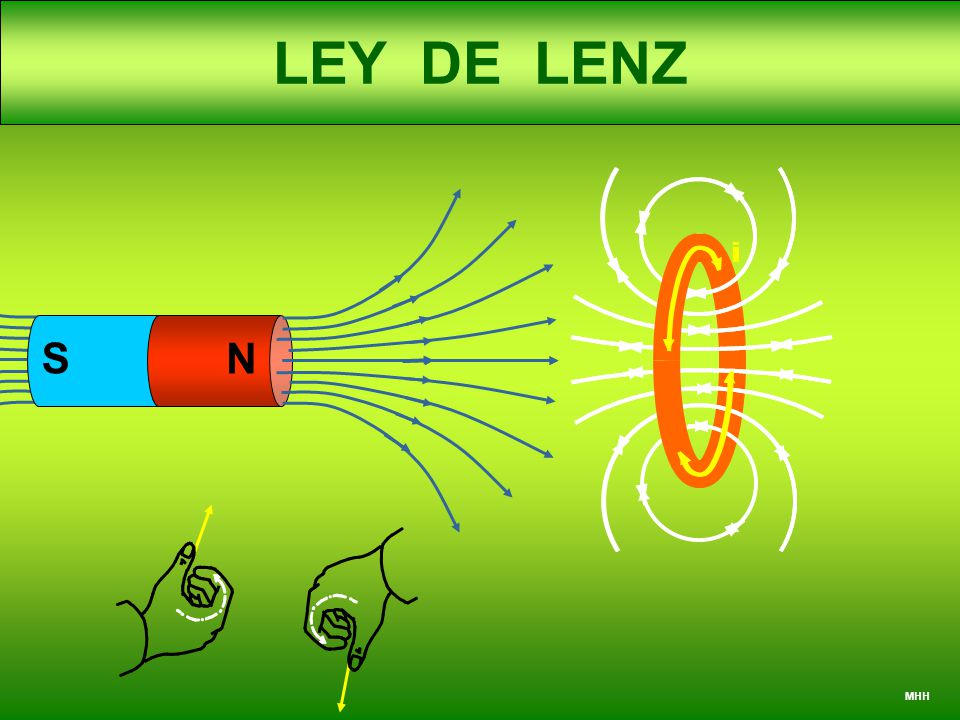

28 LEY DE LENZ Las corrientes inducidas, tienen un sentido tal que con sus efectos tienden a oponerse a las causas que la producen + MHH

29 LEY DE LENZ N S i i MHH

30 LEY DE LENZ

31 LEY DE LENZ MHH

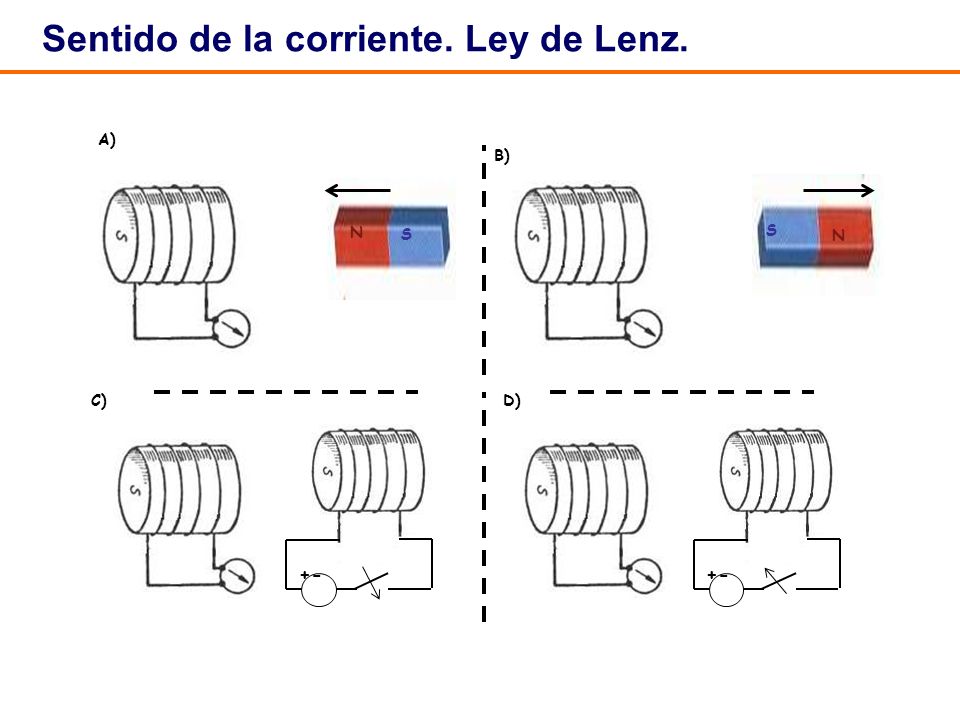

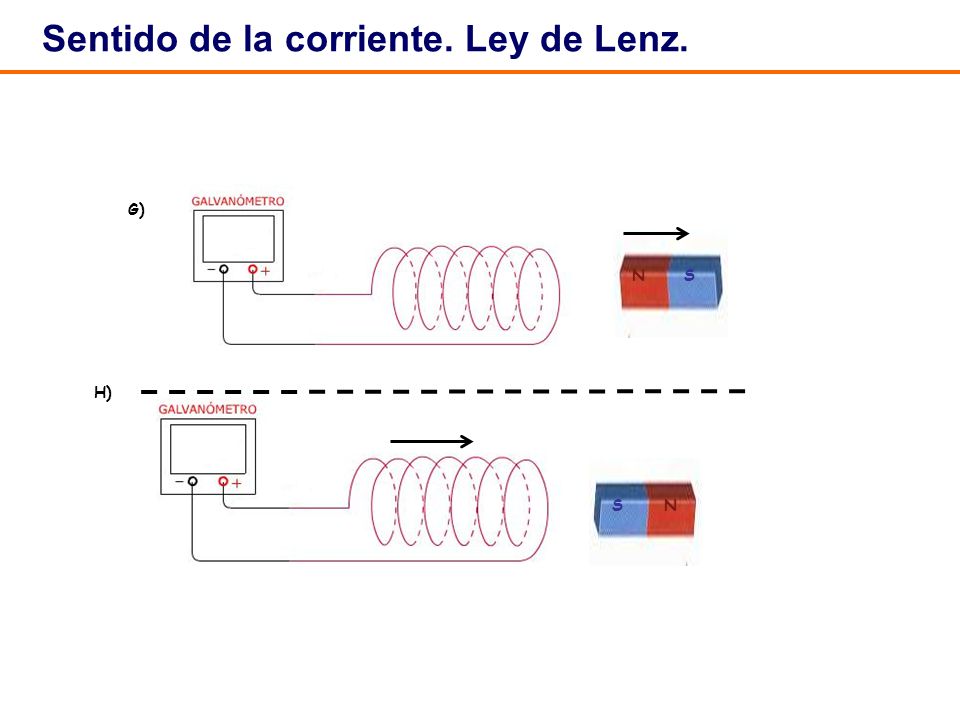

32 Sentido de la corriente. Ley de Lenz.
B) N S S N C) D) +- +-

33 Sentido de la corriente. Ley de Lenz.
G) H)

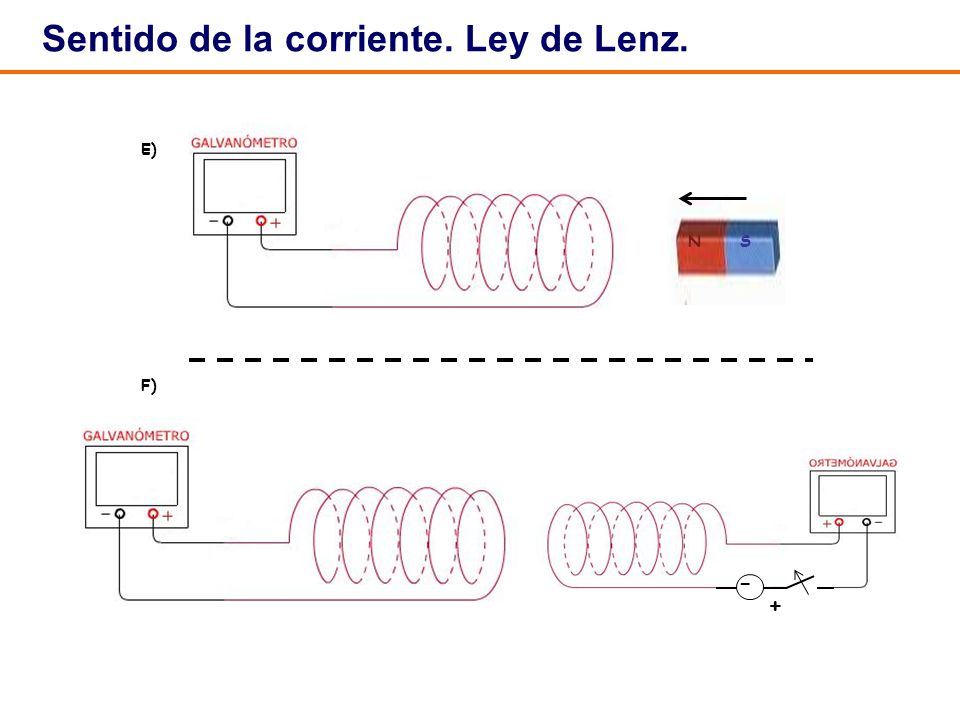

34 Sentido de la corriente. Ley de Lenz.
F) -+

35

36 CORRIENTE ALTERNA SENOIDAL

37

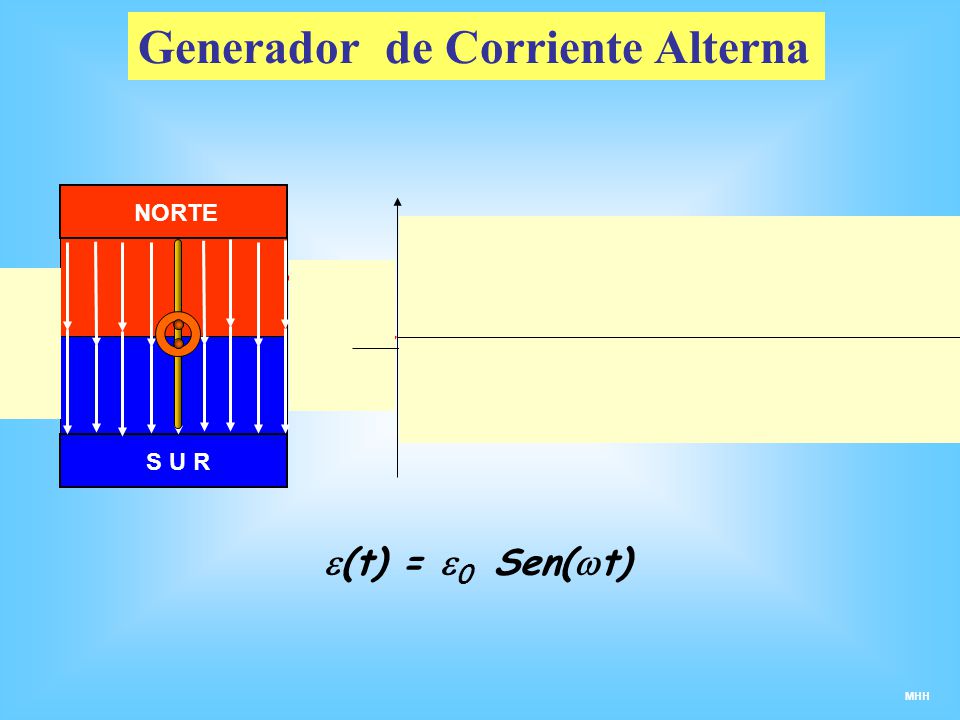

38 Generador de Corriente Alterna
NORTE S U R (t) = 0 Sen(t) MHH

39

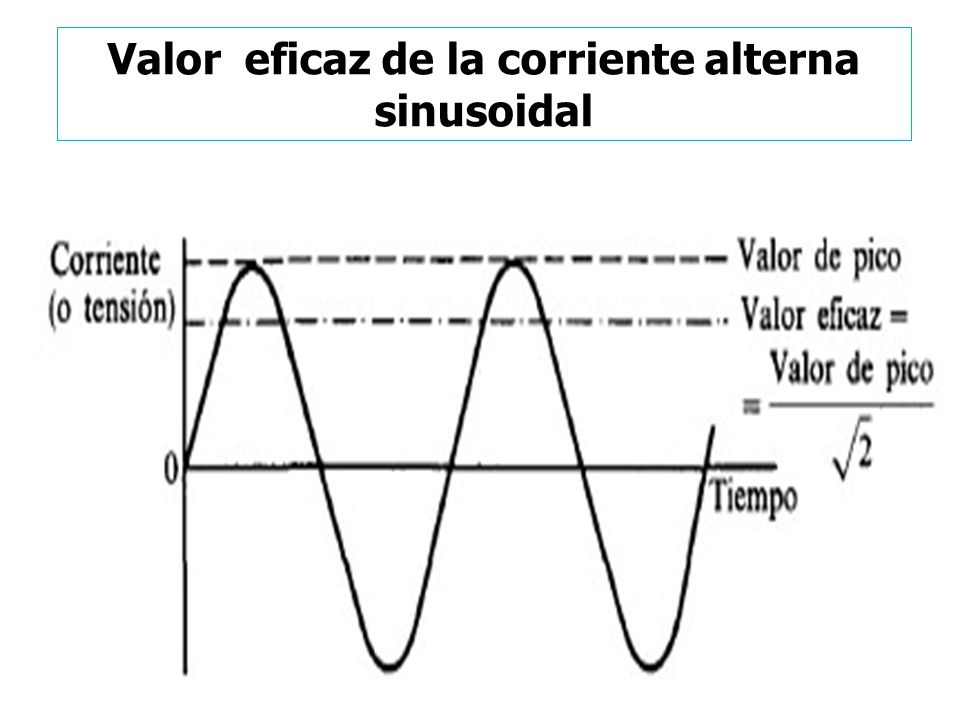

40 Valor eficaz de la corriente alterna sinusoidal

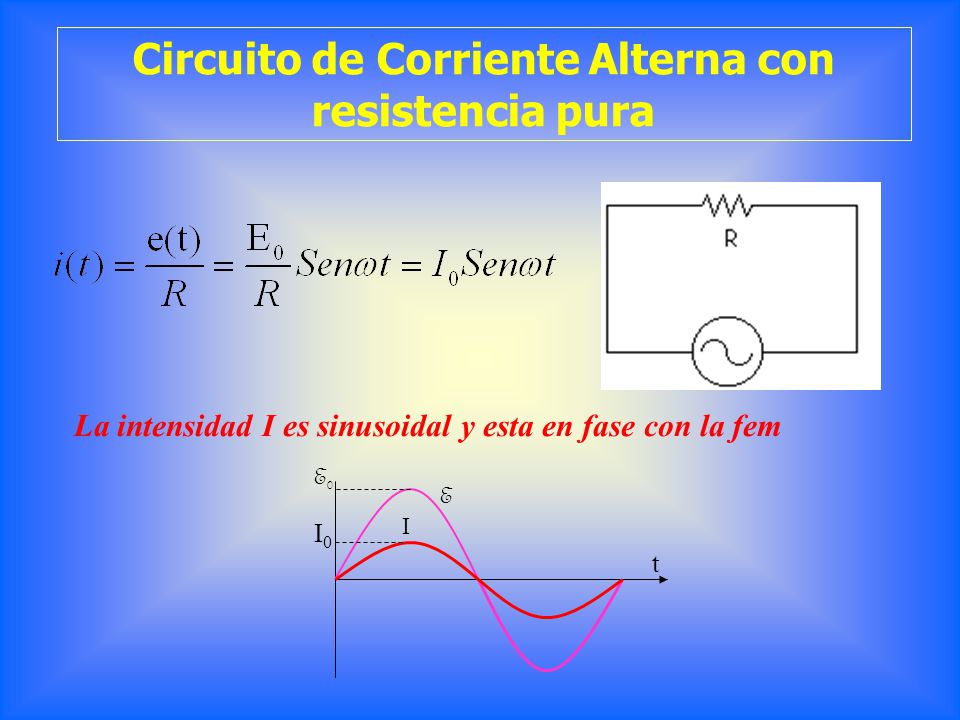

41 Circuito de Corriente Alterna con resistencia pura
La intensidad I es sinusoidal y esta en fase con la fem E0 E I0 I t

42 TRANSFORMADORES
