Empresas de Telecomunicaciones, SA de CV Presenta PROXIM Wireless LANs Puntos de Acceso Inalámbricos
2
PROXIM Wireless PROXIM es un pionero global de sistemas inalámbricos de transmisión Punto a Punto, Multipunto. Desde redes Wi-Fi hasta Ethernet inalámbrico de Gigabit. Nuestras bases Líder en tecnología Red de canal Global Soporte de infraestructura de clase mundial
3
Puntos de Acceso Inalámbricos Wi-Fi
AP-700 AP-4000M AP-800 / AP-8000 AP-4000-MR-LR Exteriores Interiores Interiores 250 miliWatts 100 miliWatts 100 miliWatts AP-700 AP-4000M AP-800 AP-8000 AP-4000-MR-LR 802.11a/b/g 802.11a/b/g/n 802.11a/b/g
4
Comparativo AP’s AP-700 AP-4000-MR-LR (Doble radio)
a/b/g 2.4 GHz ó 5 GHz Hasta 54 Mbps Potencia 100 miliW Uso Interiores Antenas internas AP-4000-MR-LR (Doble radio) a/b/g Simultáneo 2.4 GHz y 5 GHz Hasta 108 Mbps Alta Potencia 250 miliW Uso Exteriores Antenas externas (no incluidas) AP-4000M (Doble radio) a/b/g Simultáneo 2.4 GHz y 5 GHz Hasta 108 Mbps Potencia 100 miliW Uso Interiores Antenas internas AP-800 a/b/g/n 2.4 GHz ó 5 GHz Hasta 170 Mbps Potencia 100 miliW Uso Interiores Antenas AP-8000 (Doble radio) a/b/g/n Simultáneo 2.4 GHz y 5 GHz Hasta 320 Mbps Potencia 100 miliW Uso Interiores Antenas
5

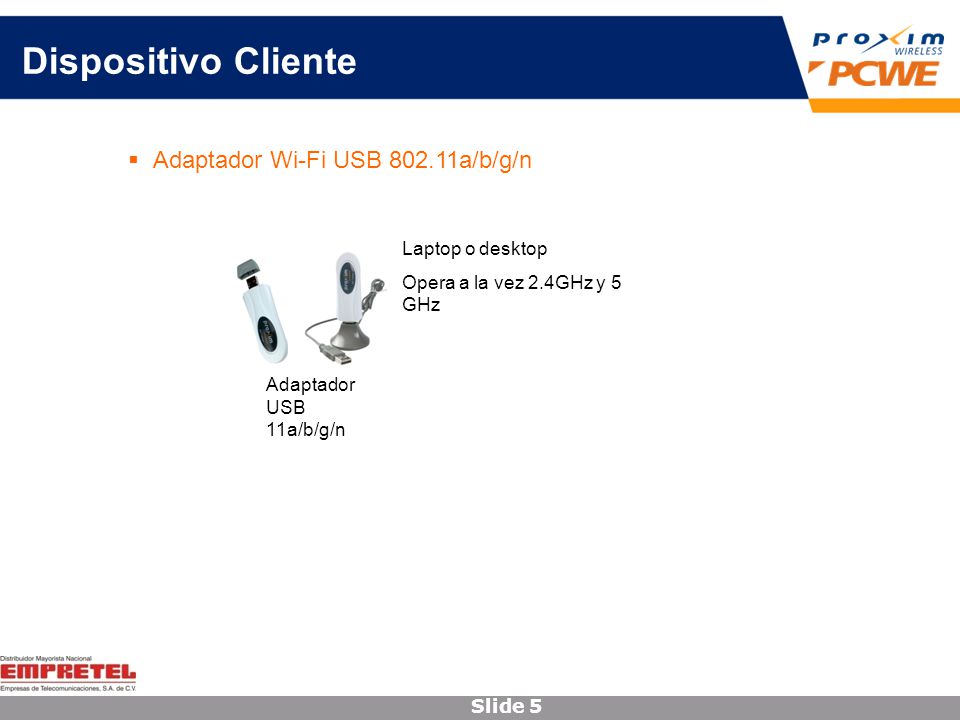

Dispositivo Cliente Adaptador Wi-Fi USB 802.11a/b/g/n Laptop o desktop
Opera a la vez 2.4GHz y 5 GHz Adaptador USB 11a/b/g/n
6
Accesorios Antenas Fuentes PoE
Cables “pig tail” p/ integrar antenas externas al AP Antena Omnidireccional Antena Omnidireccional para AP-700 o AP-4000 Cable pig tail 1086-PGTL Fuente PoE 4401-US p/ AP’s Antena Sectorial para AP-4000-MR-LR
7
Diagrama de red inalámbrica Wi-Fi en interiores
8
Diagrama de red inalámbrica Wi-Fi en Exteriores
9
Aplicación: Hot Spots Ambientes Hot Spot:
Acceso seguro para viajeros corporativos en aeropuertos, hoteles, etc. Acceso inalámbrico a Internet en lugares públicos como restaurantes, malls, etc.
10
Mapa de canales en 802.11b/g ISM Band Slide 10 10 World Wide Band 1
915 MHz 2.4 GHz 5.8 GHz 26 MHz 84.5 MHz 125 MHz 2401 1 2412 2423 2426 6 2437 2448 2451 11 2462 2473 2406 2 2417 2428 2431 7 2442 2453 2456 12 2467 2478 Channel number Top of channel Center frequency Bottom of channel 2411 3 2422 2433 2436 8 2447 2458 2461 13 2472 2483 2416 4 2427 2438 2441 9 2452 2463 2473 14 2484 2495 2421 5 2432 2443 2446 10 2457 2468 2400 2410 2420 2430 2440 2450 2460 2470 2480 MHz ISM Band Slide 10 10
11
PROXIM Wireless LANs Puntos de Acceso Inalámbricos y Dispositivos Cliente ORiNOCO Características Puntos de Acceso Inalámbricos
12
AP-4000M AP de Triple-modo “a y b/g” Doble radio:
Un a Un b/g Montaje en escritorio, pared y techo Tapa protectora para evitar remover cable de red y alimentación Opción para candado de seguridad Kensington Soporta corriente eléctrica sobre Ethernet (PoE). Norma 802.3af AP-4000 Atheros AR MHz APoC controllers One Atheros AR b/g radio One Atheros AR a radio One 10/100 Ethernet port One Serial port (9 pin female RS232) 4 MB flash 32 MB RAM 802.3af compliant Temperature range 0 to +55oC
13
AP-700 AP-700 es en todo similar al AP-4000M pero tiene sólo un radio
Un radio seleccionable por el usuario: 802.11b 802.11bg ó 802.11a AP-700
14
Salida de potencia y resumen de antena
802.11b/g radio 802.11a radio Dos antenas por cada radio provee diversidad Antenas integradas de polarización horizontal y vertical Conectores para antena externa Propietario Aliner ‘ACX’ Provee sustancialmente niveles más altos de cobertura Potencia de salida mejorada Potencia salida promedio +18 dBm a Potencia salida promedio +18 dBm g Potencia salida promedio +20 dBm b
15
AP-4000-MR-LR de Exteriores
Opera en Wi-Fi, Mesh y WDS Provee alta potencia de 250 miliWatts Doble radios: Uno en 2.4 GHz y otro en 5 GHz 54 Mbps en bg y 54 Mbps en a Incluye: Fuente PoE Soporte de mástil y pared AP-4000-MR-LR
16
Conexión de AP-4000-MR-LR con Antena
Acceso inalámbrico Wi-Fi en 2.4 GHz. Hasta 500 mts aprox. Laptop Inalámbrica Laptop Inalámbrica Laptop Inalámbrica Antena Sectorial Laptop Inalámbrica Internet Mástil
17

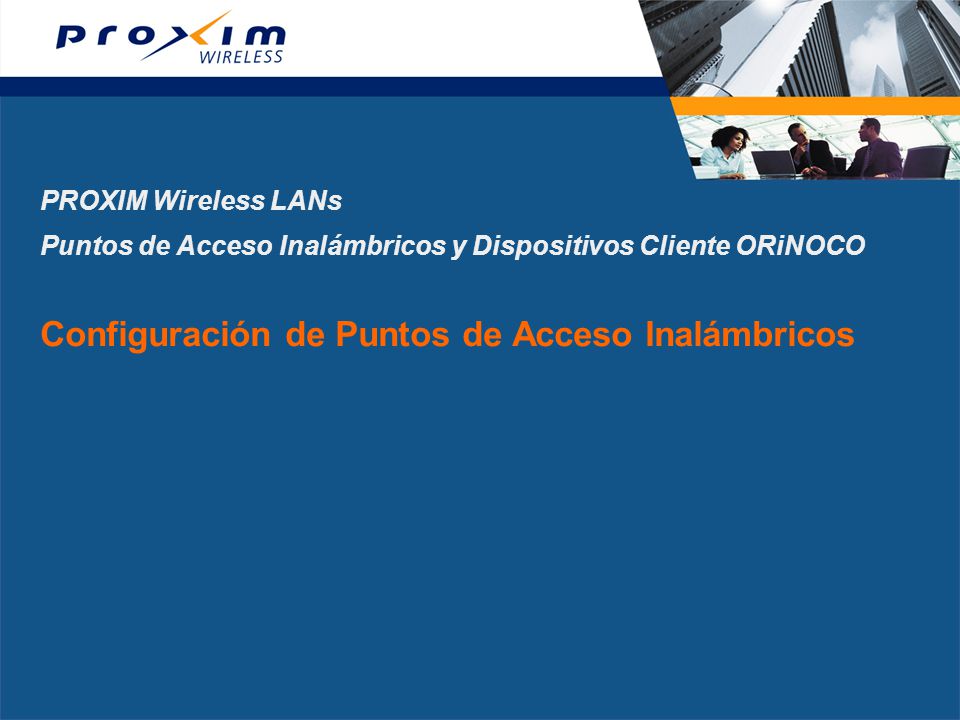

PROXIM Wireless LANs Puntos de Acceso Inalámbricos y Dispositivos Cliente ORiNOCO Configuración de Puntos de Acceso Inalámbricos
18
Pasos iniciales Para configurar el AP escriba en el navegador de Internet: Por default, el modo obtener IP dinámica esta habilitado Si no hay un servidor DHCP -> el AP tendrá la IP Usted puede usar también Scantool para conocer la IP del AP: El software Scantool viene en el CD del AP
19
Pasos iniciales Login:
Por default UserName dejarlo en blanco y Password es “public” Versión Firmware
20
Interfaces El modo operacional puede ser:
Wireless A: Sólo a Wireless B: Sólo b Sólo g 802.11bg El Control de Potencia de Tx puede ser ajustado de manera individual por cada interfaz
21
Wireless – A y Wireless – B
Toda la configuración se hace aquí Nombre de Red (SSID): Entre 2 y 31 caracteres Selección automática de canal: El AP explora el área y selecciona el mejor canal de comunicación disponible, ya sea un canal libre o el canal con la menor cantidad de interferencia
22
Más características Características de radio:
Taza de velocidad de transmisión fija o automática Control de Potencia de Tx WDS (troncal inalámbrico) Configuración y Administración Vía: Navegador de Internet (http) Interfaz CLI o Telnet Protocolo Simple de Administración de Red (SNMP y SNMP v3) Otras: Bloqueo entre clientes inalámbricos (seguridad en lugares públicos) Control de acceso por dirección MAC Encripción y autenticación WEP, WPA and 802.1x VLAN QoS
23
Gracias Contacto: Antonio López Ingeniería y servicio EMPRETEL
