1 Empresas de Telecomunicaciones, SA de CV Presenta PROXIM Wireless LANs Puntos de Acceso Inalámbricos

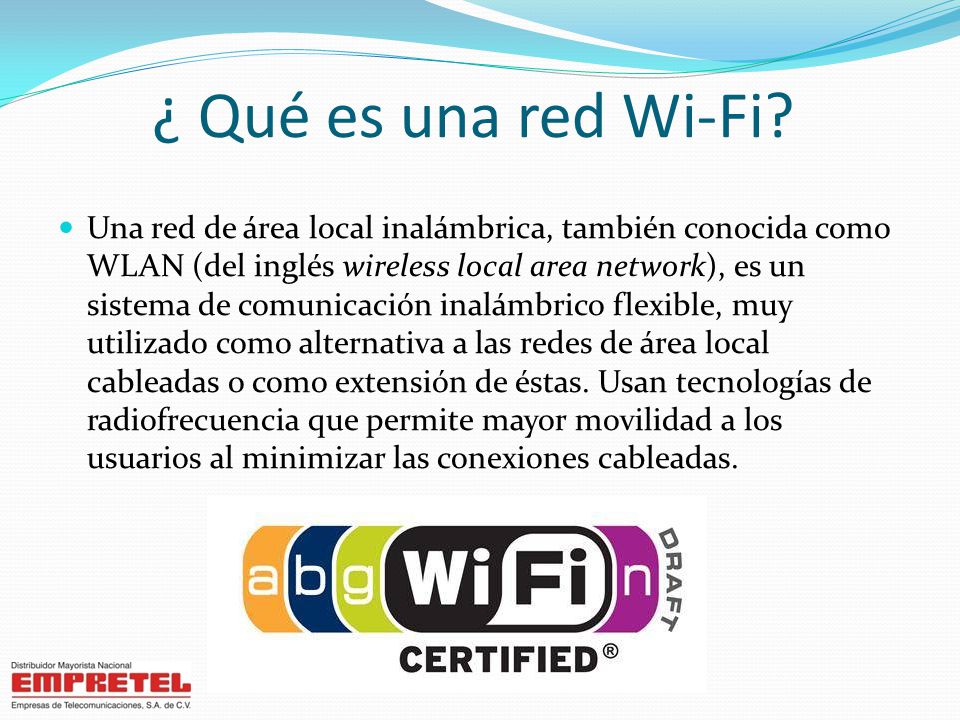

2 ¿ Qué es una red Wi-Fi? Una red de área local inalámbrica, también conocida como WLAN (del inglés wireless local area network), es un sistema de comunicación inalámbrico flexible, muy utilizado como alternativa a las redes de área local cableadas o como extensión de éstas. Usan tecnologías de radiofrecuencia que permite mayor movilidad a los usuarios al minimizar las conexiones cableadas.

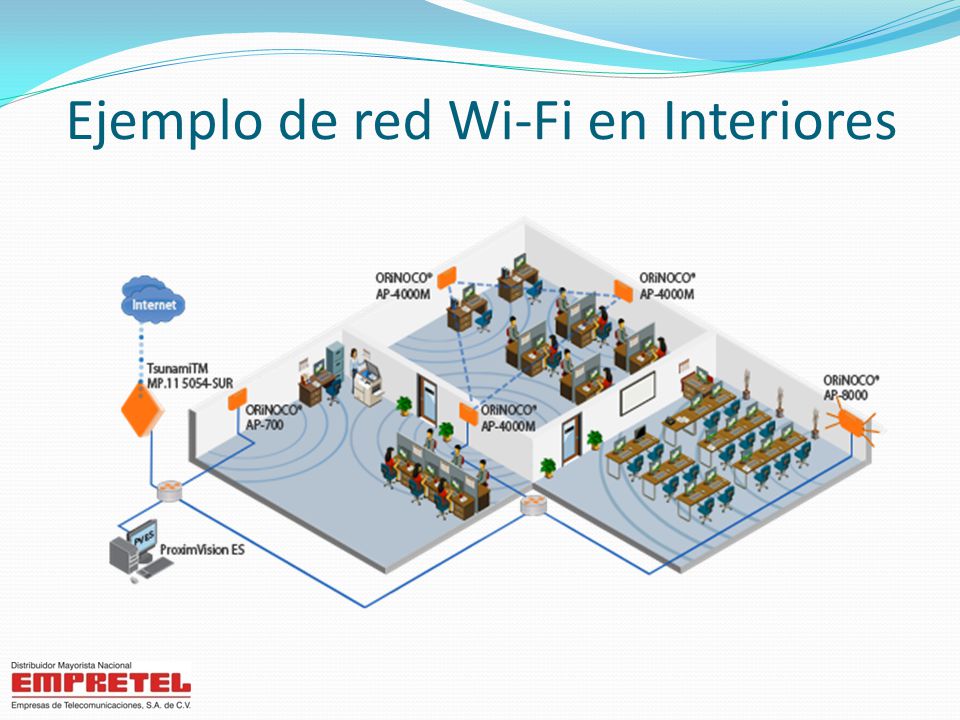

3 Ejemplo de red Wi-Fi en Interiores

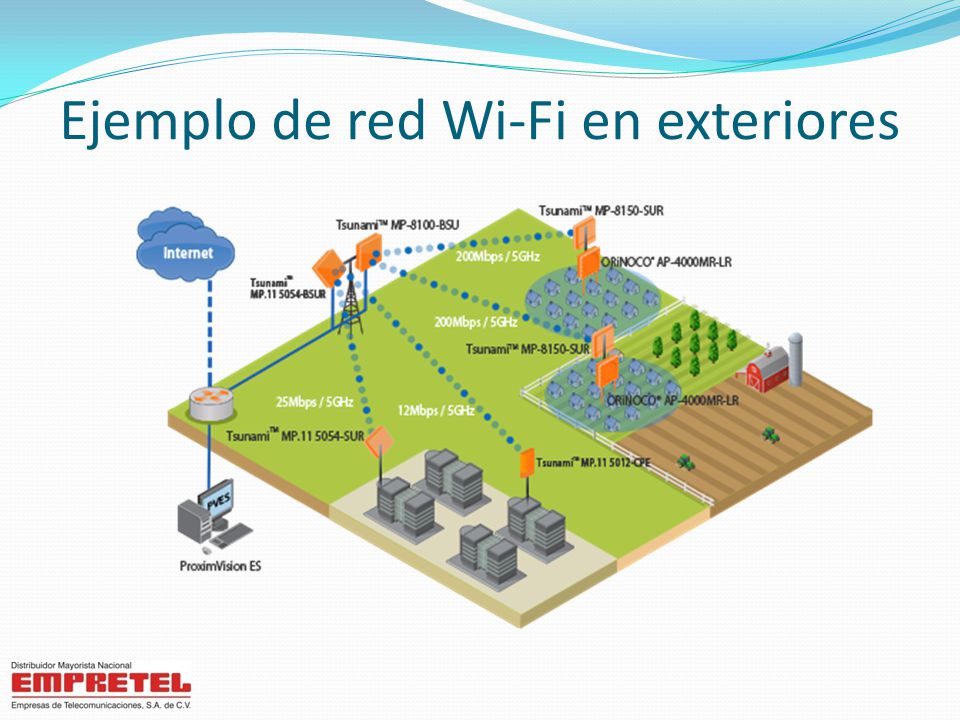

4 Ejemplo de red Wi-Fi en exteriores

5 Aplicación como Hot Spot Se utiliza para proveer internet inalámbrico en escuelas, restaurantes, parques, oficinas, hoteles. Es la aplicación mas común de los access point.

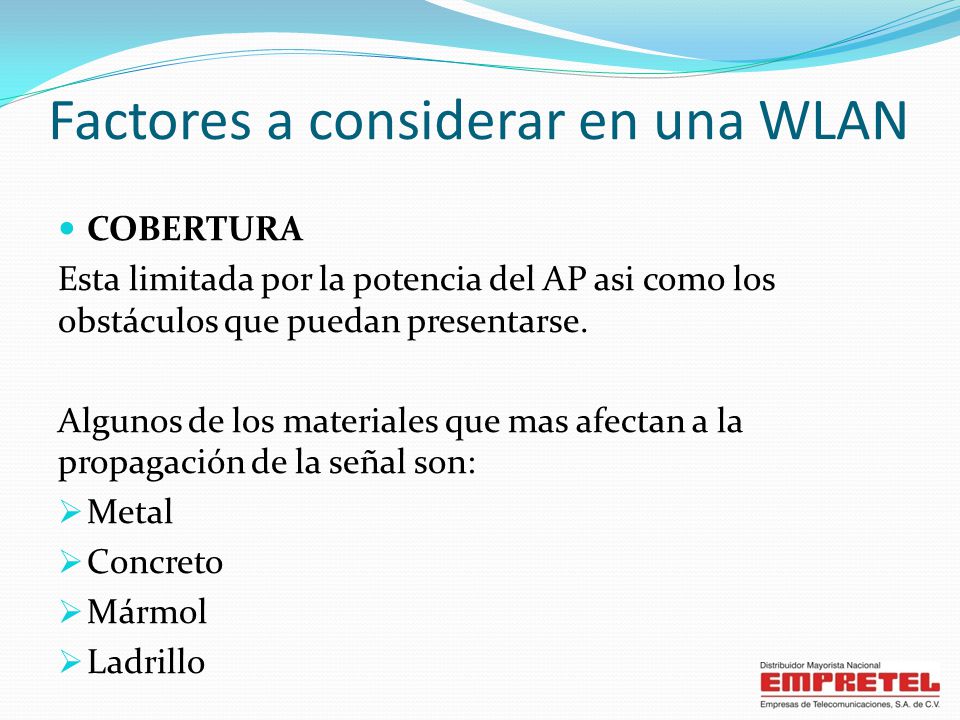

6 Factores a considerar en una WLAN COBERTURA Esta limitada por la potencia del AP asi como los obstáculos que puedan presentarse. Algunos de los materiales que mas afectan a la propagación de la señal son:  Metal  Concreto  Mármol  Ladrillo

7 RENDIMIENTO Depende de:  Número de usuarios  Factores de propagación  Velocidad de la red cableada

8 INTERFERENCIA Y COEXISTENCIA Esta interferencia se da cuando dos productos instalados relativamente cerca operan en la misma frecuencia. Por ejemplo un AP en 2.4 GHz podría tener problemas al operar cerca de un horno de microondas o un teléfono inalámbrico operando en esta misma banda, por esto es que hay que jugar con los canales admitidos por el AP.

9 SEGURIDAD EN LA COMUNICACIÓN Esto se logra mediante la contraseña, la cual se debe de encriptar para que no sea vista por los clientes que se intentan conectar sin autorización.

10 Parámetros de configuración Usuario y contraseña de administración SSID Seguridad Canal Frecuencia de operación (Si el AP tiene mas de un radio)

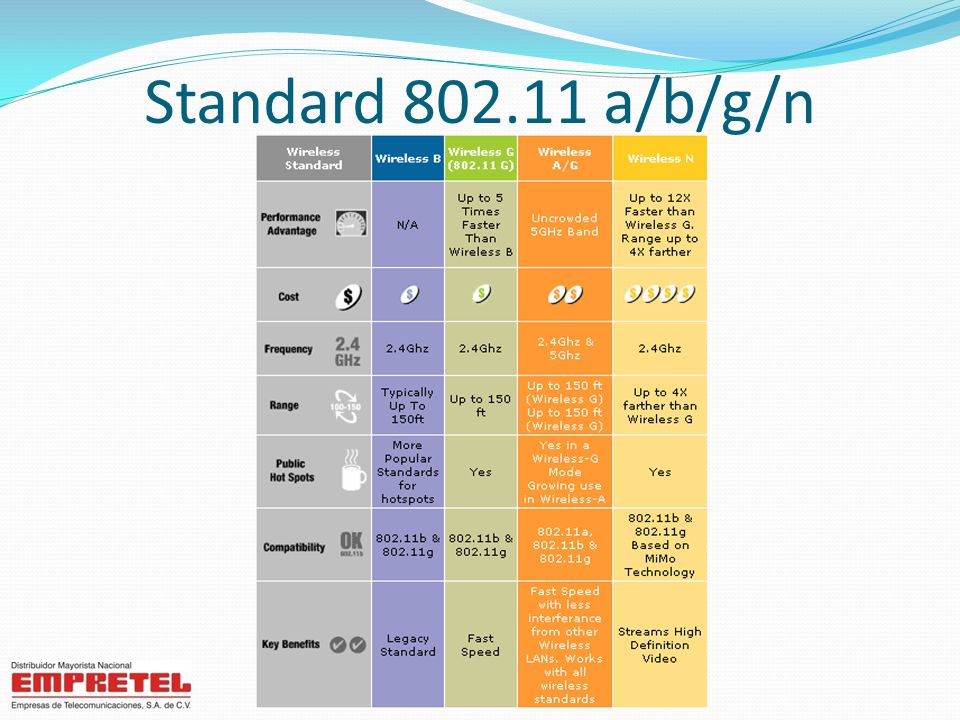

11 Standard 802.11 a/b/g/n

12 MESH Una red WLAN tradicional consta de uno o más puntos de acceso (PA) inalámbrico (Access Point) que se conectan mediante un cable UTP categoría 5 directamente a un switch/hub Ethernet hacia la red cableada. De esta misma manera se podrían conectar más puntos de acceso para incrementar el área de cobertura de la red. Con las redes Wi-Fi en malla es posible que estos puntos de acceso se puedan conectar y comunicar entre ellos de forma inalámbrica, utilizando las mismas frecuencias del espectro disperso, ya sea en 2.4 GHz o en la banda de 5.8 GHz. Las redes Wi-Fi en malla son menos ambiciosas pero más reales. Para operar sólo necesitan de clientes ordinarios IEEE 802.11.[

13 MIMO MIMO es el acrónimo en inglés de Multiple-input Multiple-output (en español, Múltiple entrada múltiple salida). Se refiere específicamente a la forma como son manejadas las ondas de transmisión y recepción en antenas para dispositivos inalámbricos como enrutadores. En el formato de transmisión inalámbrica tradicional la señal se ve afectada por reflexiones, lo que ocasiona degradación o corrupción de la misma y por lo tanto pérdida de datos. MIMO aprovecha fenómenos físicos como la propagación multicamino para incrementar la tasa de transmisión y reducir la tasa de error. En breves palabras MIMO aumenta la eficiencia espectral de un sistema de comunicación inalámbrica por medio de la utilización del dominio espacial. Durante los últimos años la tecnología MIMO ha sido aclamada en las comunicaciones inalámbricas ya que aumenta significativamente la tasa de transferencia de información utilizando diferentes canales en la transmisión de datos o la multiplexación espacial por tener las antenas físicamente separadas. Radio TxTx RxRx 3 x 3

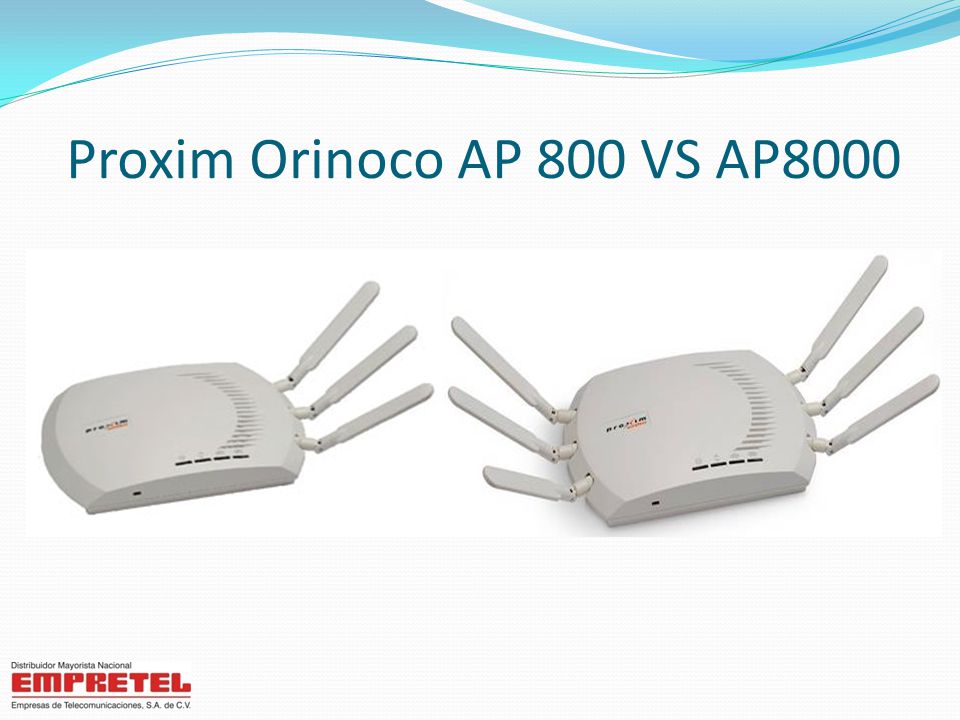

14 Proxim Orinoco AP 800 VS AP8000

15 INTERFACES ANTENNA CONNECTOR 3 RP-SMA connectors ANTENNAS 3 Dual-Band reverse SMA connector Omni Antenna with 3dBi gain ETHERNET Auto-sensing 10/100/1000BASE-T Ethernet RADIO & TRANSMISSION RADIO Single Radio Access Point with 802.11a/b/g/n radio 3x3 MIMO RADIO CONFIGURATIONS 1 x 802.11b/g/n 1 x 802.11a/n FREQUENCY BAND 5.15 - 6.08 GHz 2.4 - 2.483 GHz TRANSMIT POWER 802.11n19.5dBm 802.11a17dBm 802.11bg16.5dBm

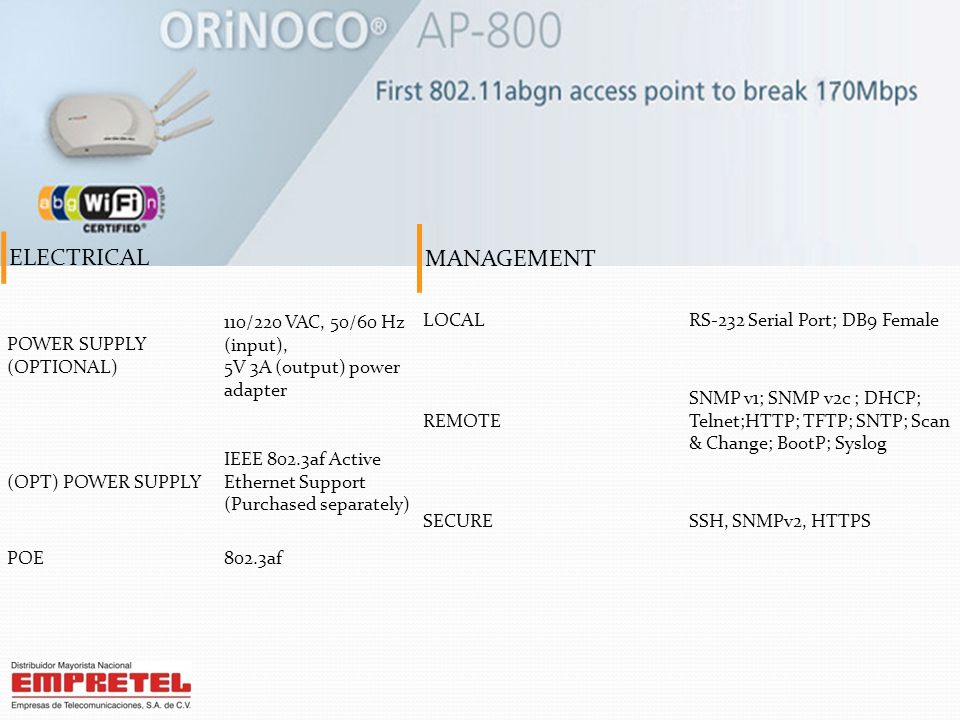

16 ELECTRICAL POWER SUPPLY (OPTIONAL) 110/220 VAC, 50/60 Hz (input), 5V 3A (output) power adapter (OPT) POWER SUPPLY IEEE 802.3af Active Ethernet Support (Purchased separately) POE802.3af MANAGEMENT LOCALRS-232 Serial Port; DB9 Female REMOTE SNMP v1; SNMP v2c ; DHCP; Telnet;HTTP; TFTP; SNTP; Scan & Change; BootP; Syslog SECURESSH, SNMPv2, HTTPS

17 RADIO & TRANSMISSION RADIO Dual Radio Access Point with 2 802.11a/b/g/n radios 3x3 MIMO RADIO CONFIGURATIONS 2 x 802.11b/g/n 1 x 802.11b/g/n and 1 x 802.11a/n 2 x 802.11a/n FREQUENCY BAND 5.15 - 6.08 GHz 2.4 - 2.483 GHz TRANSMIT POWER 802.11n19.5dBm 802.11a17dBm 802.11bg16.5dBm INTERFACES ANTENNA CONNECTOR 6 RP-SMA connectors (3 per radio) ANTENNAS 6 Dual-Band reverse SMA connector Omni Antenna with 3dBi gain ETHERNET Auto-sensing 10/100/1000BASE-T Ethernet

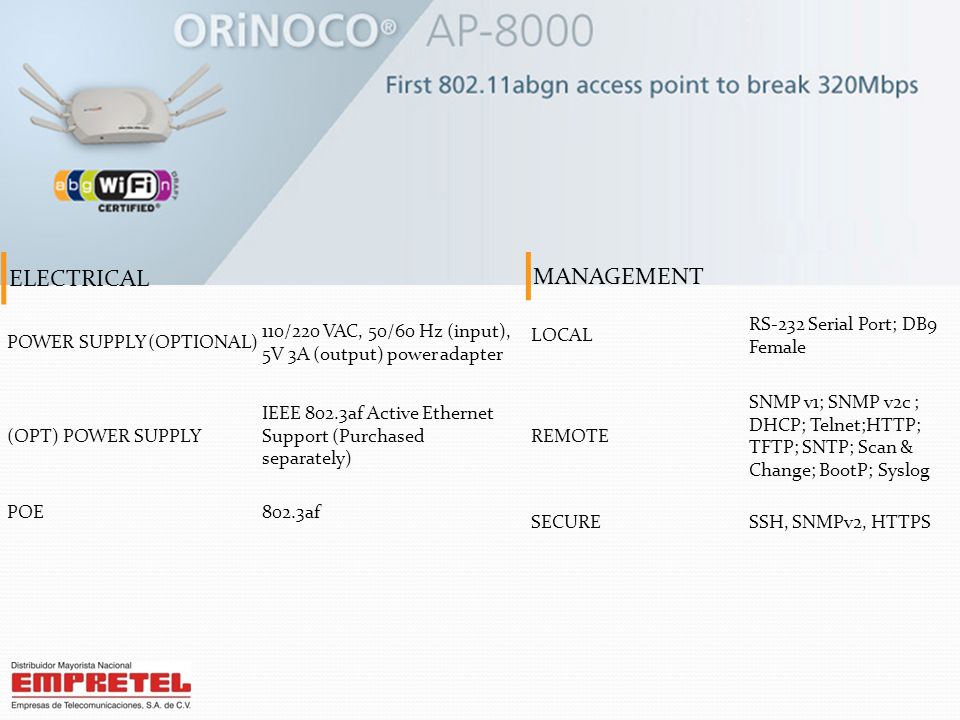

18 ELECTRICAL POWER SUPPLY (OPTIONAL) 110/220 VAC, 50/60 Hz (input), 5V 3A (output) power adapter (OPT) POWER SUPPLY IEEE 802.3af Active Ethernet Support (Purchased separately) POE802.3af MANAGEMENT LOCAL RS-232 Serial Port; DB9 Female REMOTE SNMP v1; SNMP v2c ; DHCP; Telnet;HTTP; TFTP; SNTP; Scan & Change; BootP; Syslog SECURESSH, SNMPv2, HTTPS

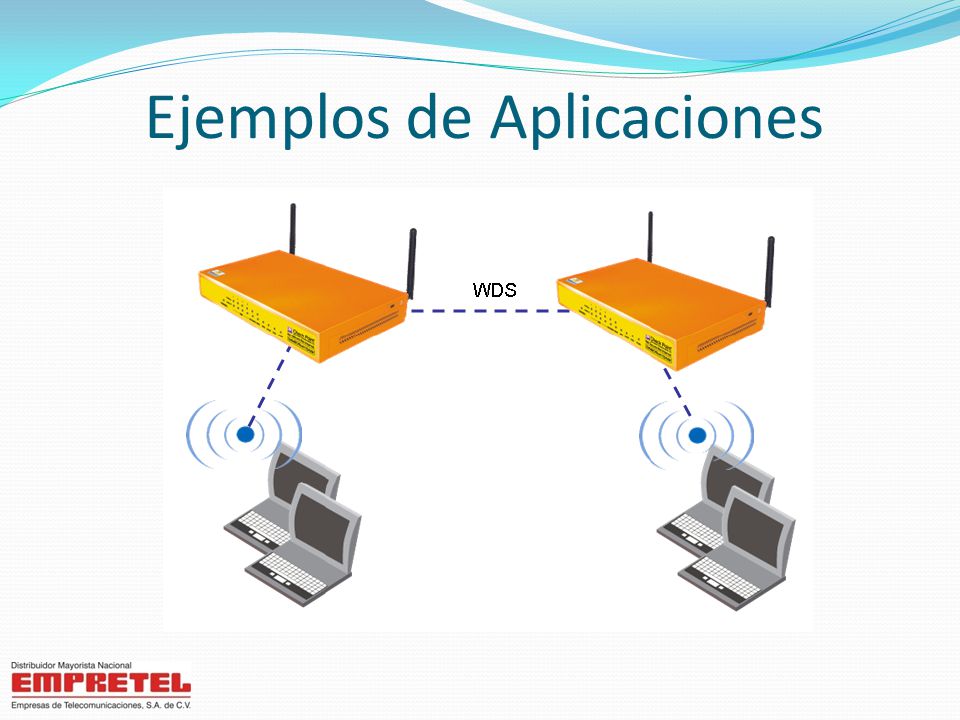

19 Ejemplos de Aplicaciones

20

21 Agradecemos su atención Ing. Carlos Rodriguez Tel. 01-800-8303330 E-mail : crodriguez@empretel.com.mxcrodriguez@empretel.com.mx MSN : carlos.rodriguez-empretel@hotmail.comcarlos.rodriguez-empretel@hotmail.com
