1

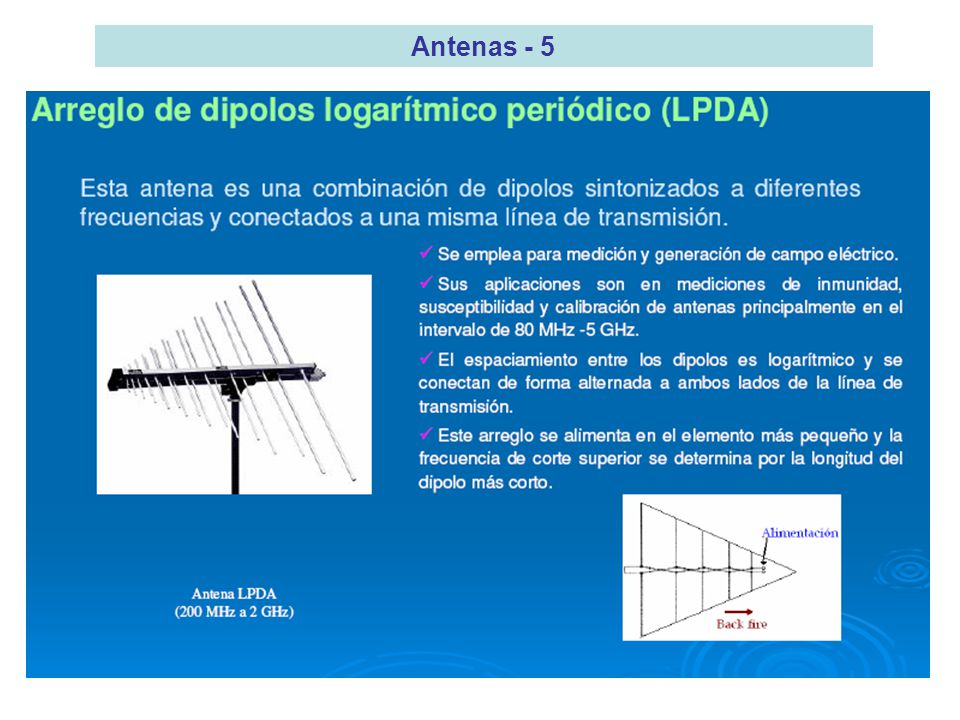

Antenas - 5
2

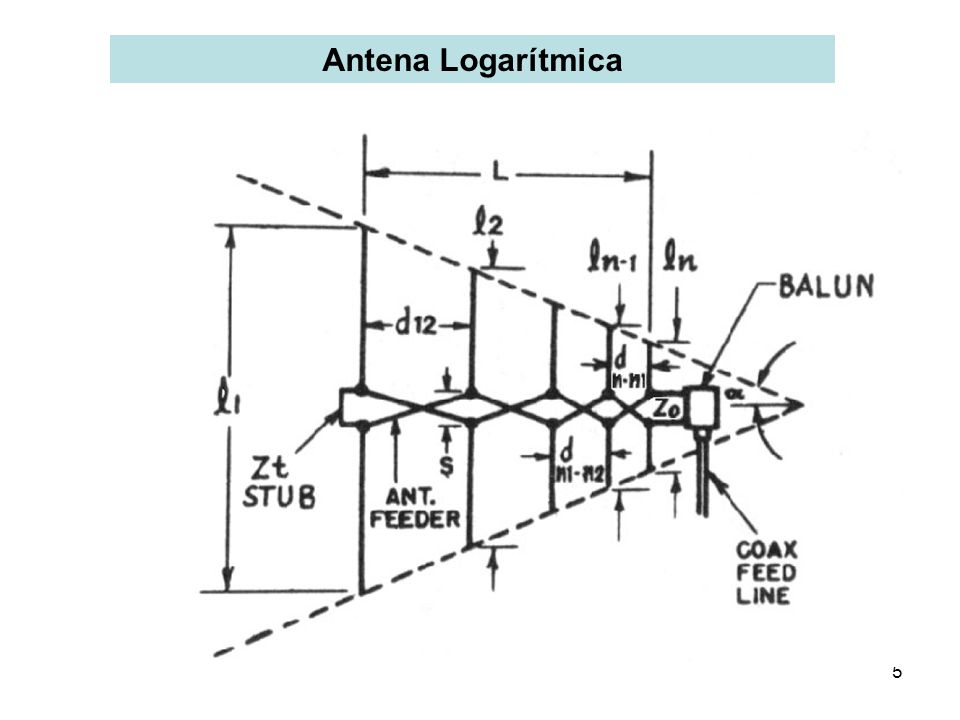

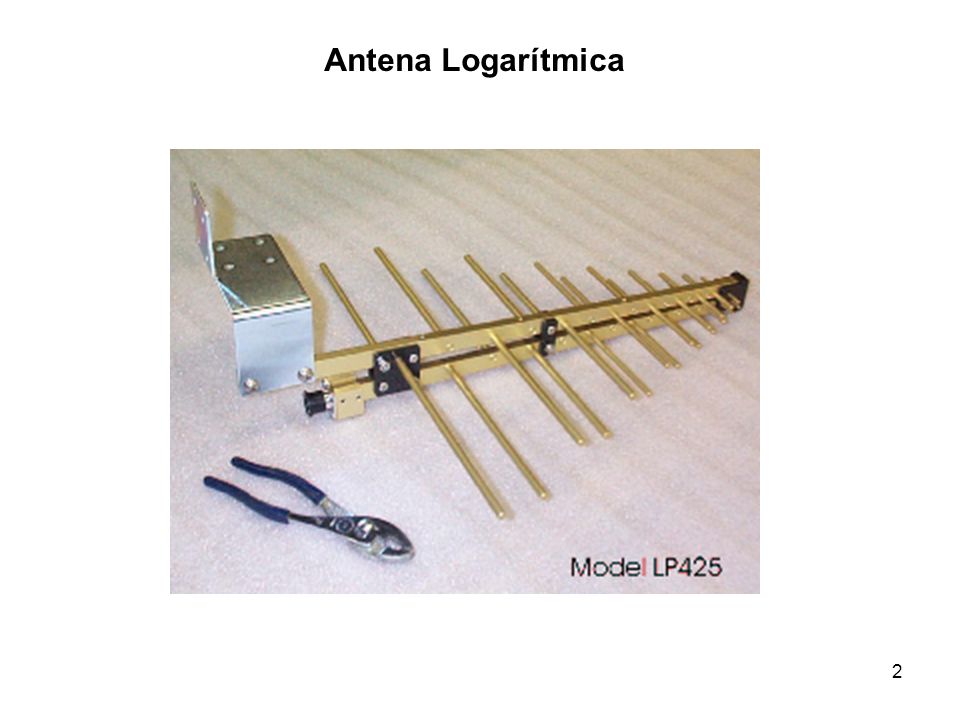

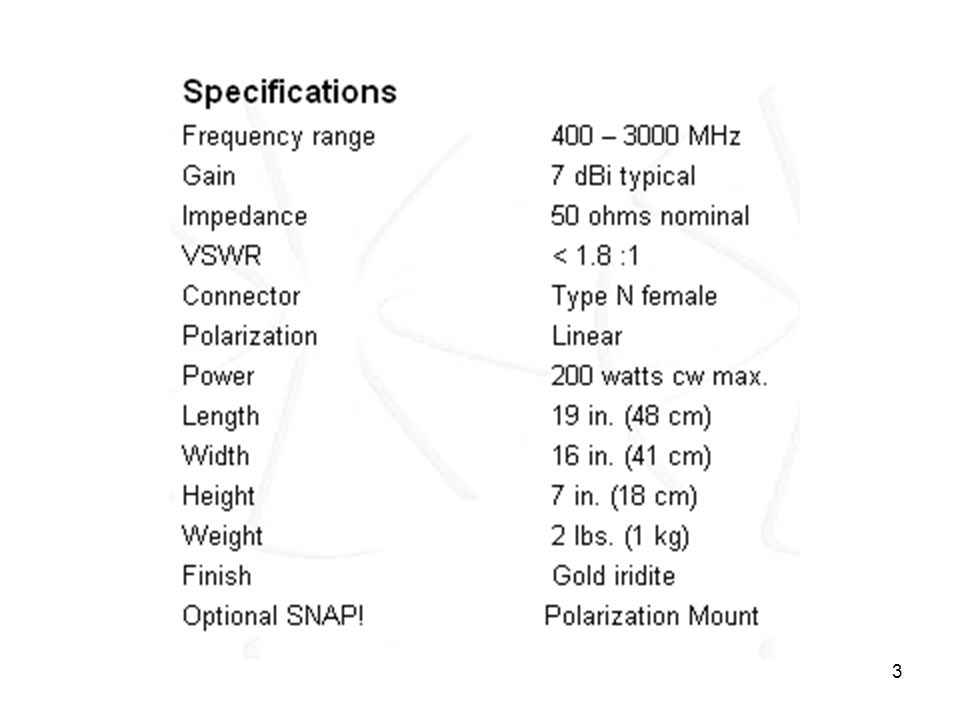

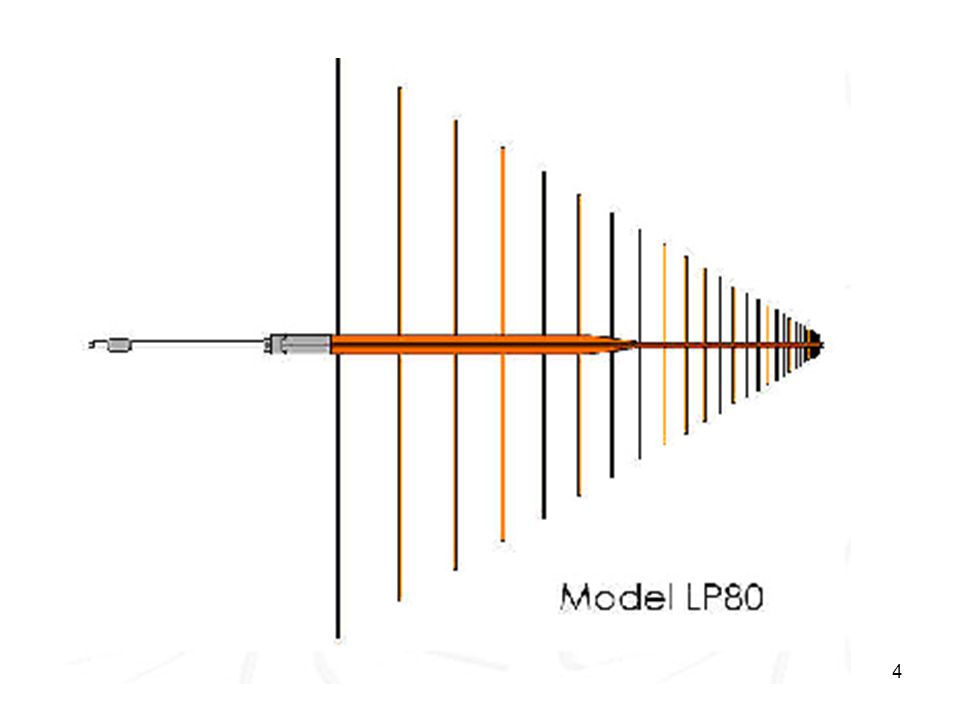

Antena Logarítmica
5
Antena Logarítmica
6

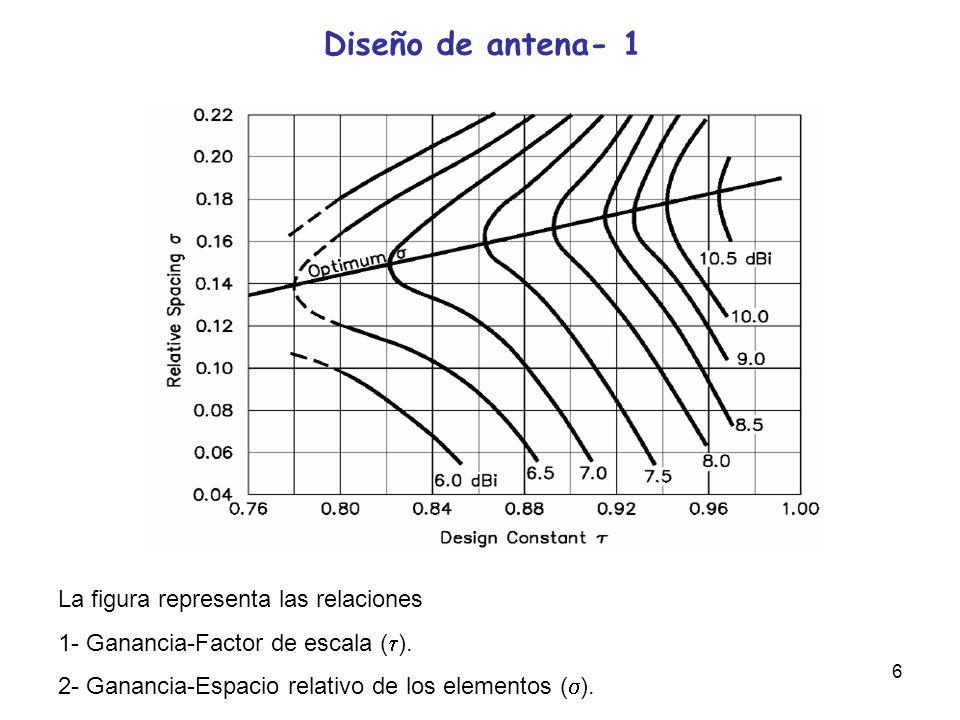

Diseño de antena- 1 La figura representa las relaciones
1- Ganancia-Factor de escala (). 2- Ganancia-Espacio relativo de los elementos ().
7

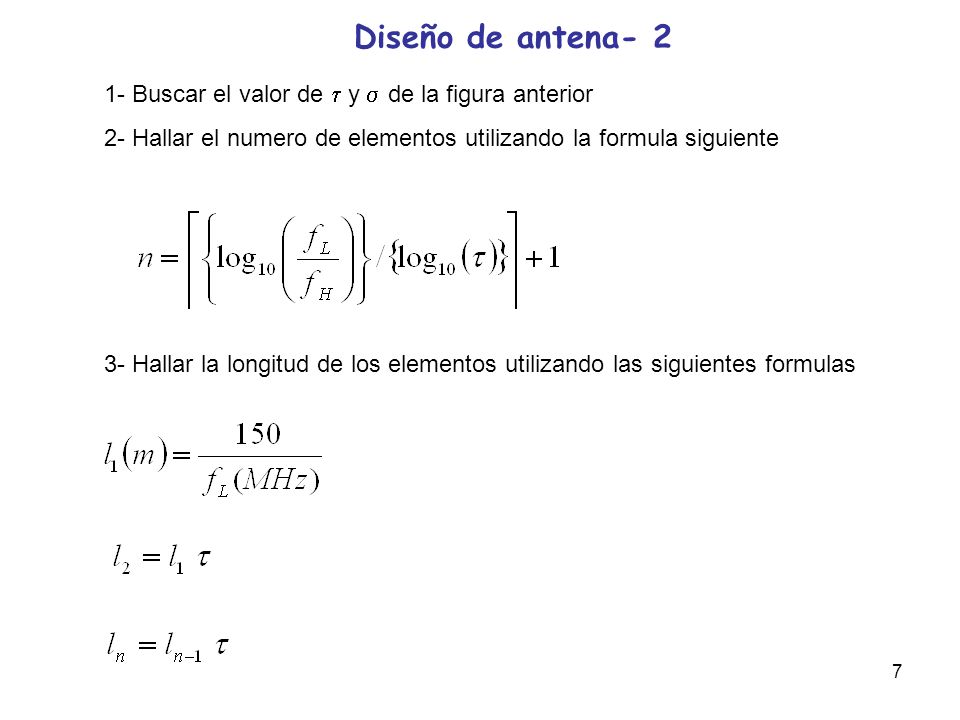

Diseño de antena- 2 1- Buscar el valor de y de la figura anterior
2- Hallar el numero de elementos utilizando la formula siguiente 3- Hallar la longitud de los elementos utilizando las siguientes formulas
8

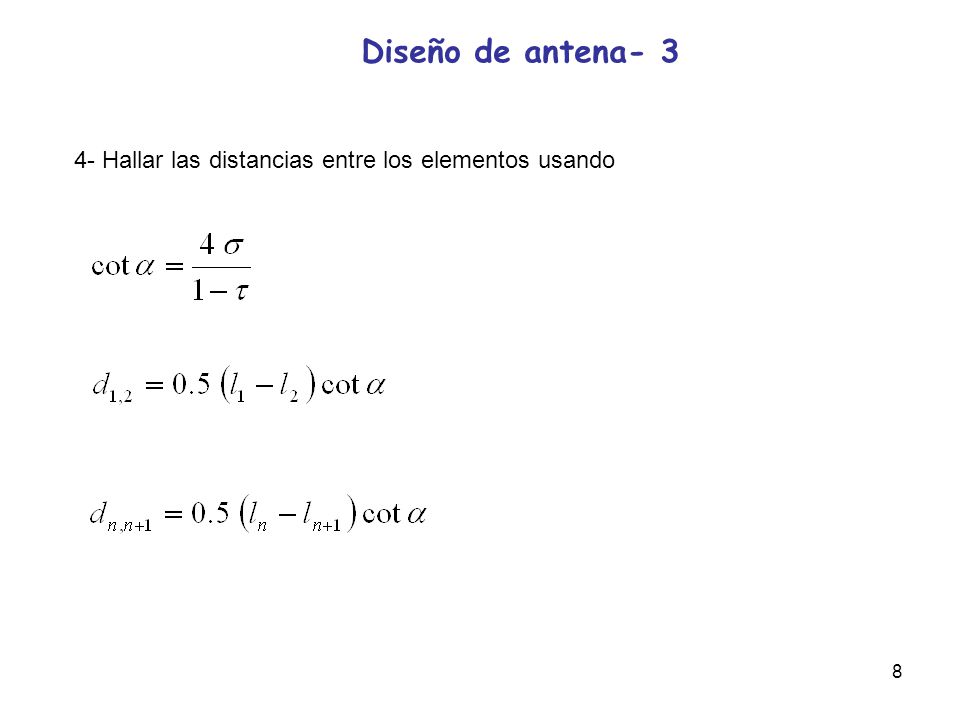

Diseño de antena- 3 4- Hallar las distancias entre los elementos usando
9
Diagramas de radiación
10

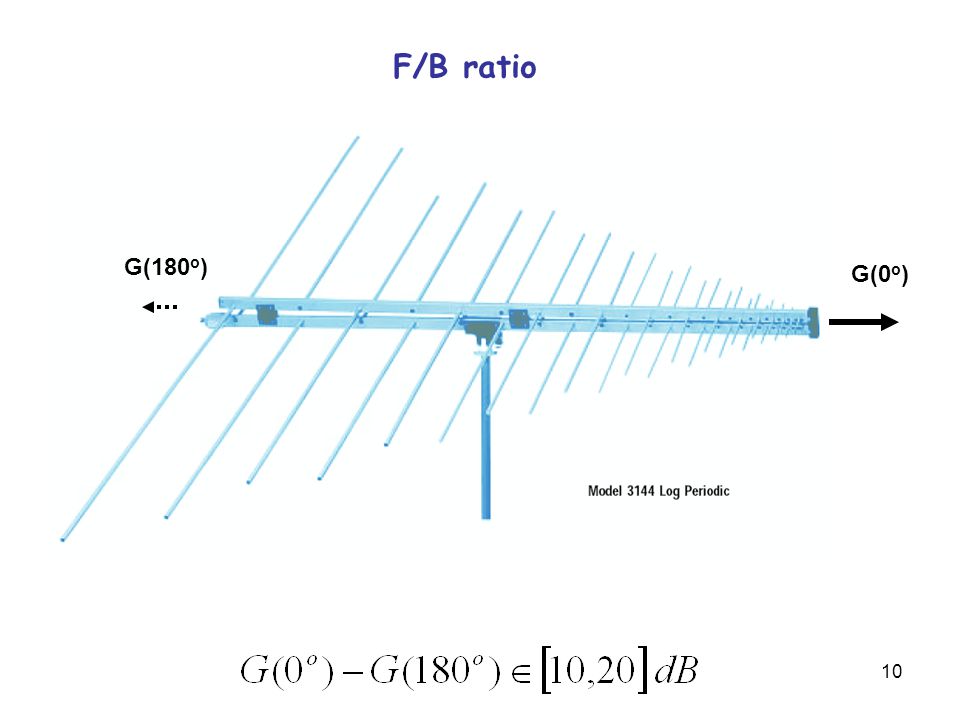

G(0o) G(180o) F/B ratio

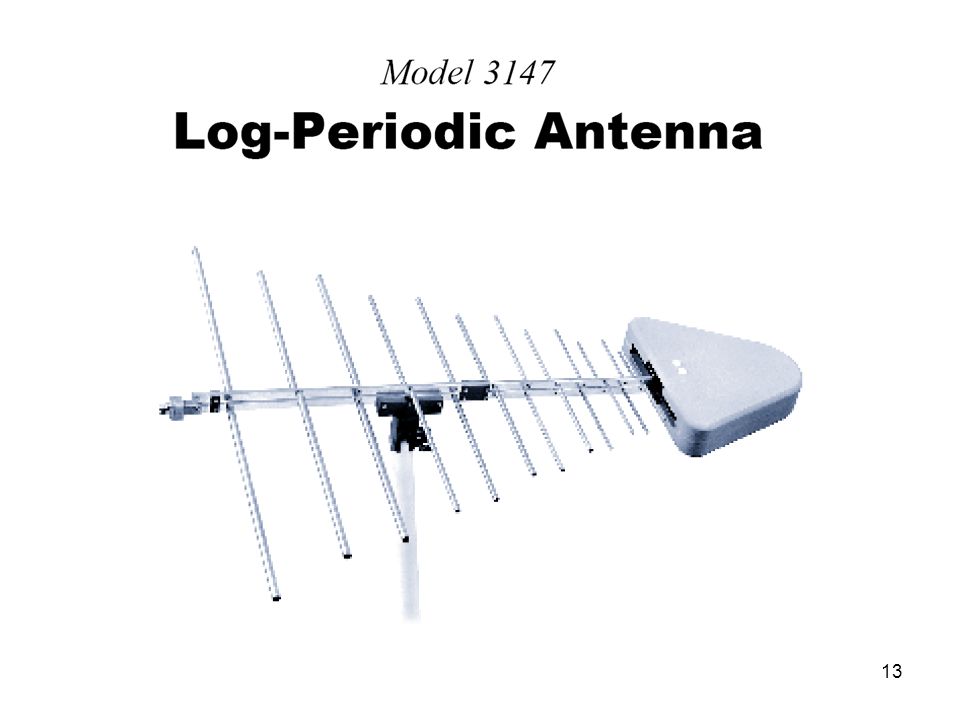

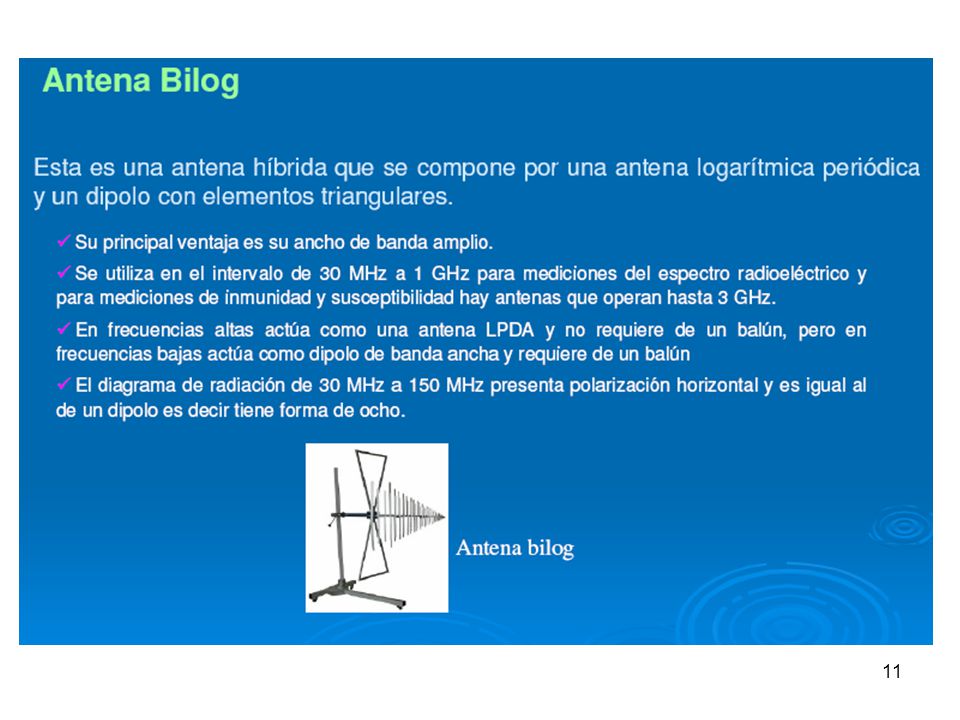

14

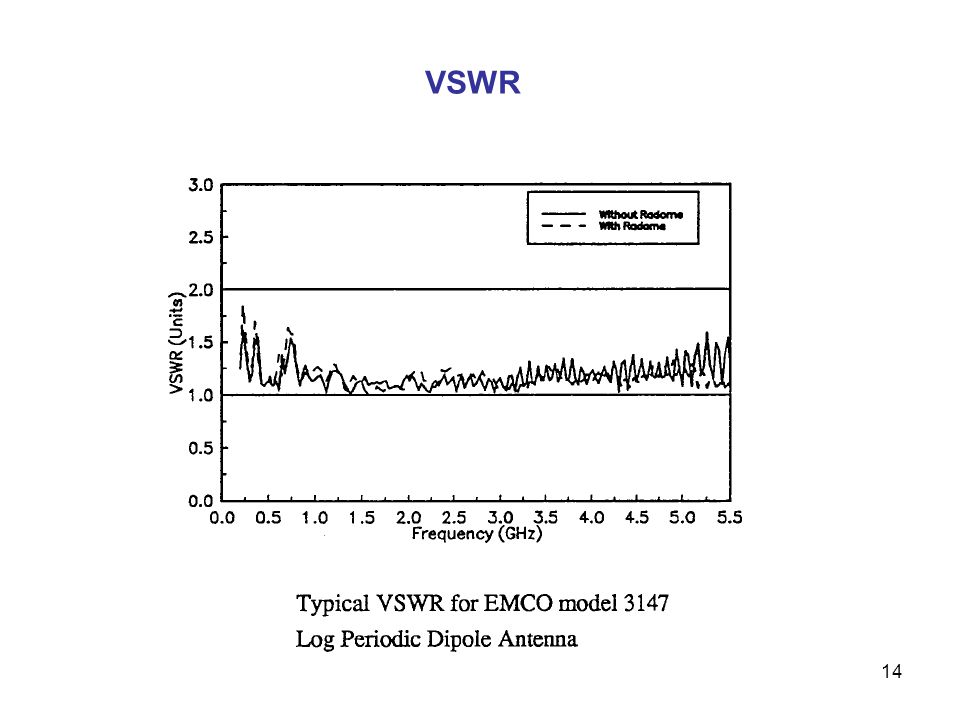

VSWR
15

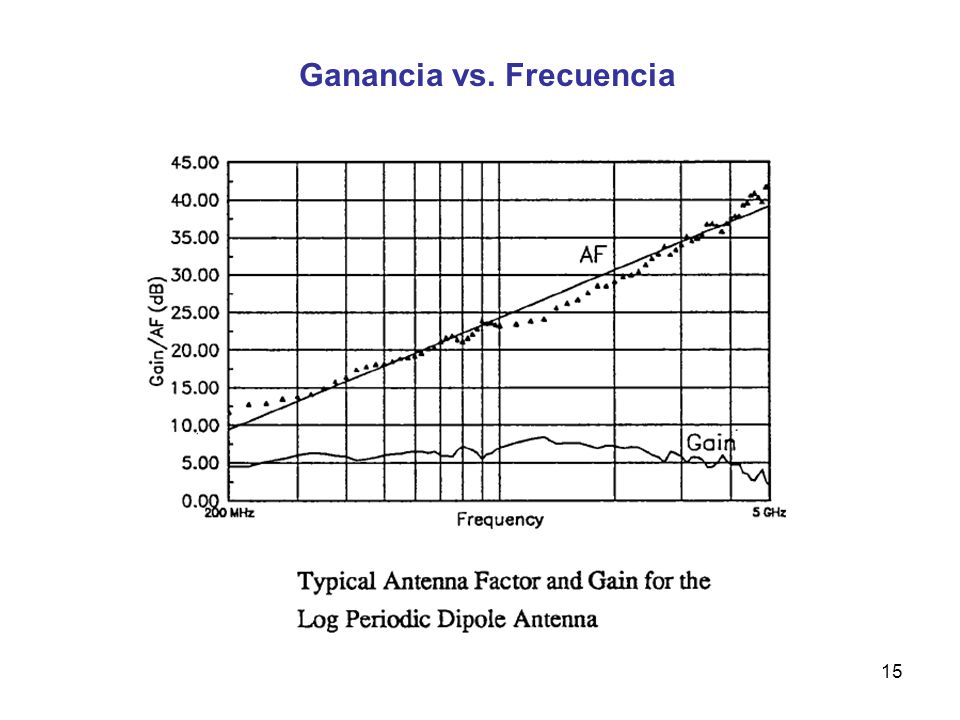

Ganancia vs. Frecuencia
16

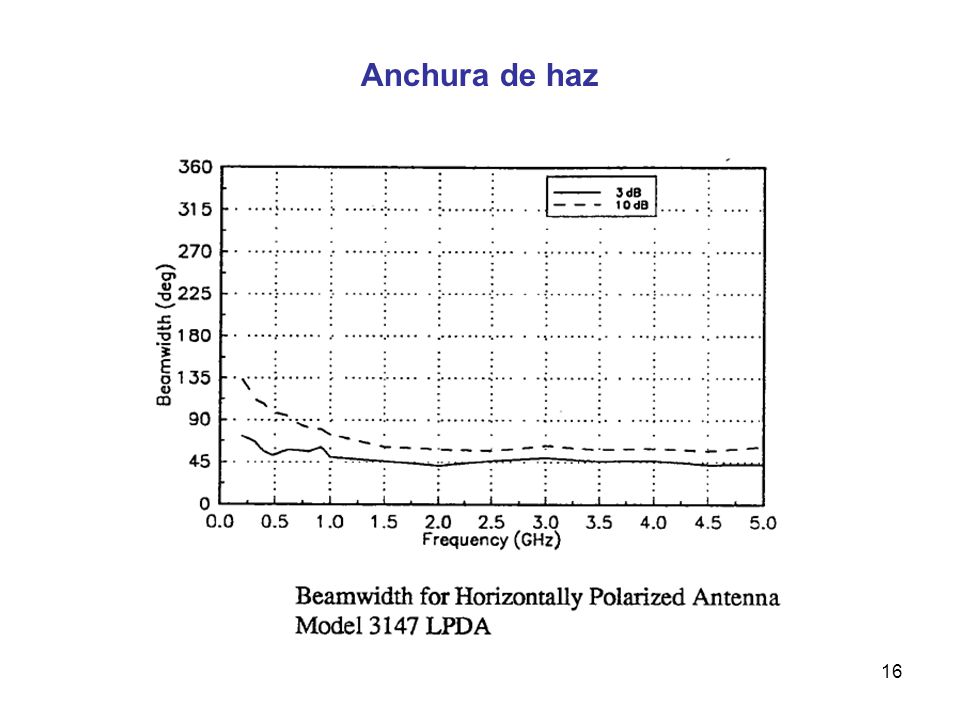

Anchura de haz
17

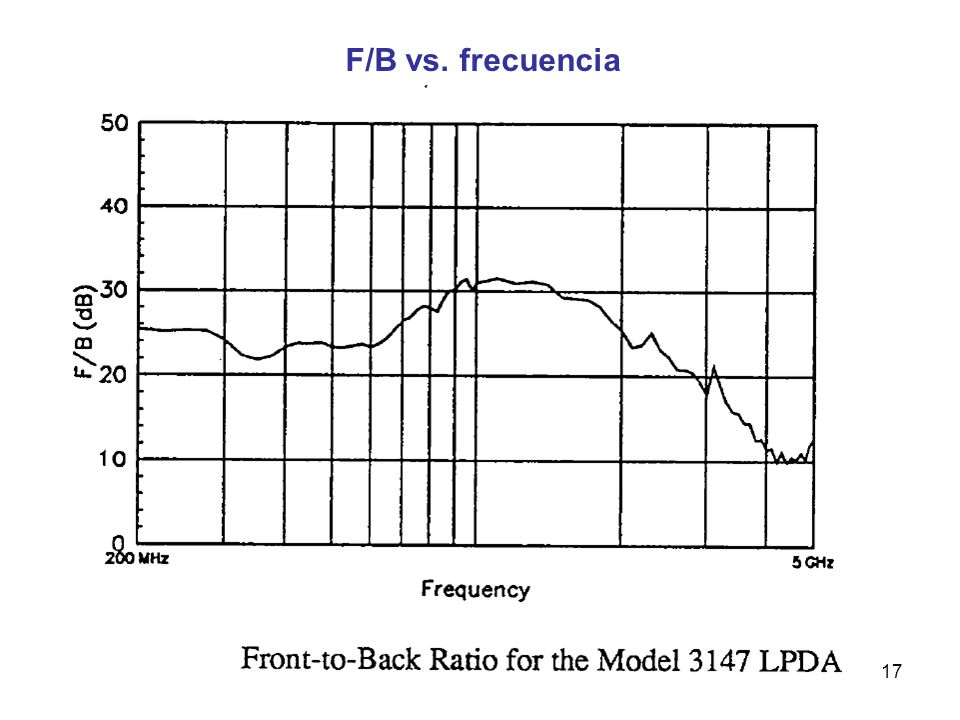

F/B vs. frecuencia
18
( ) MHz
19

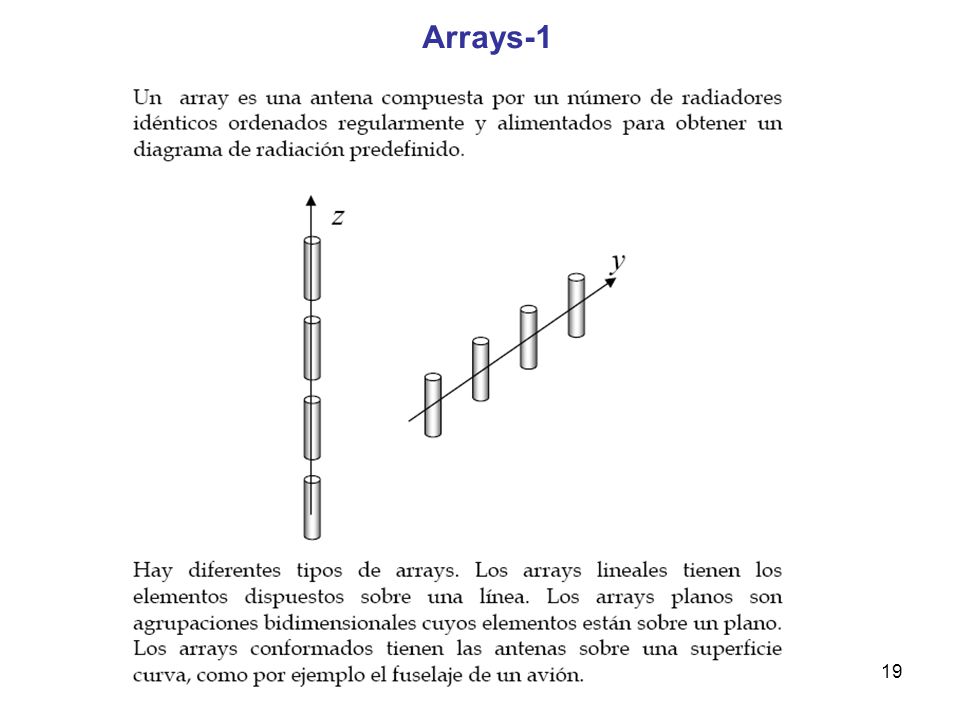

Arrays-1
20

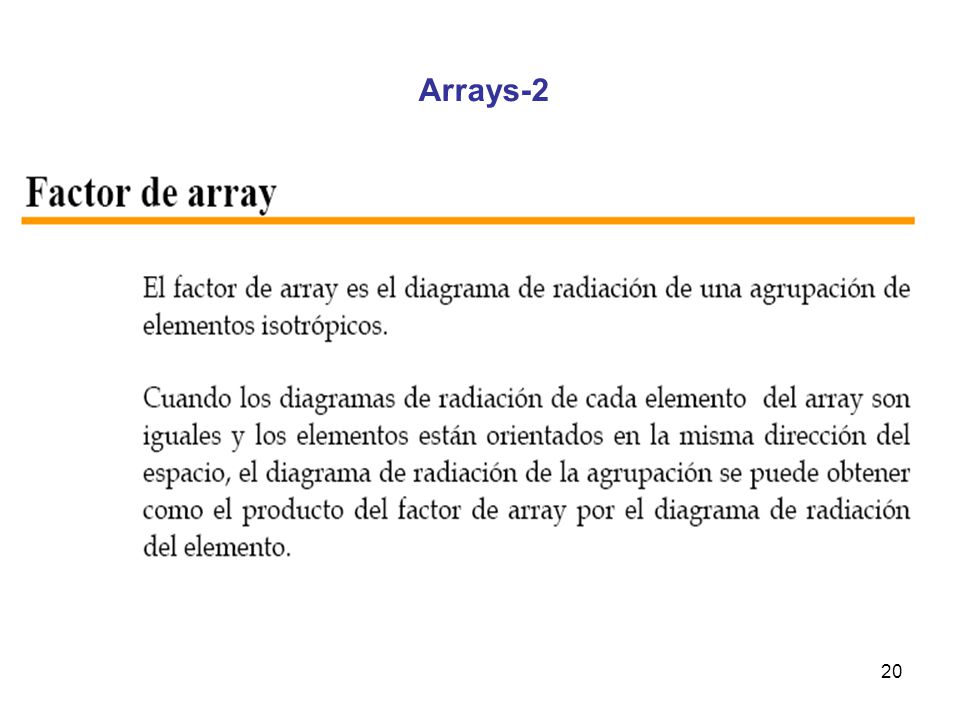

Arrays-2
21

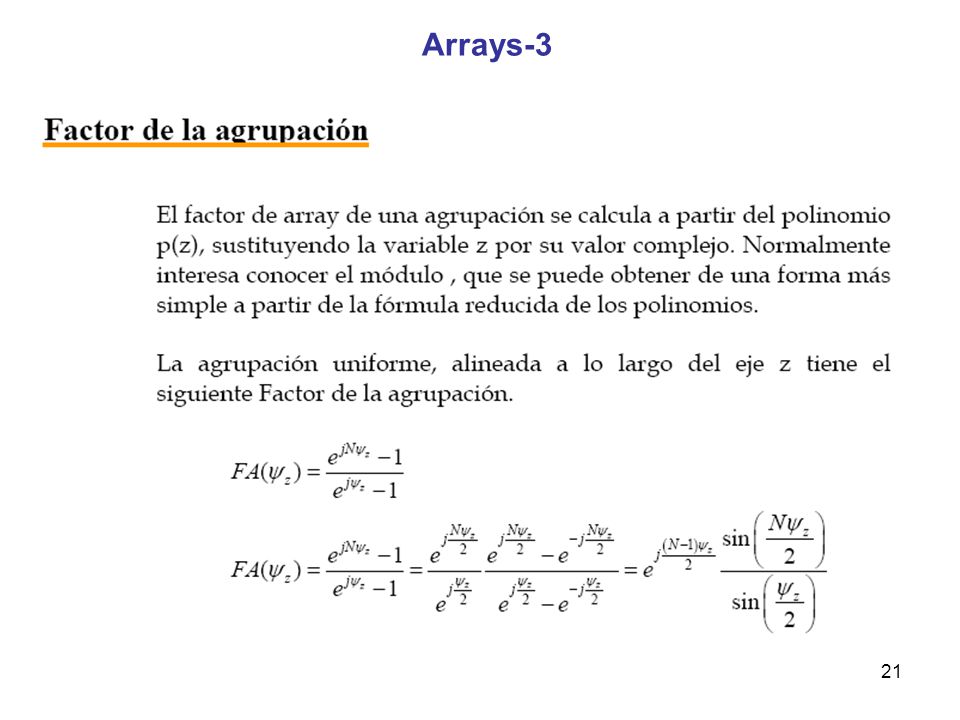

Arrays-3
22

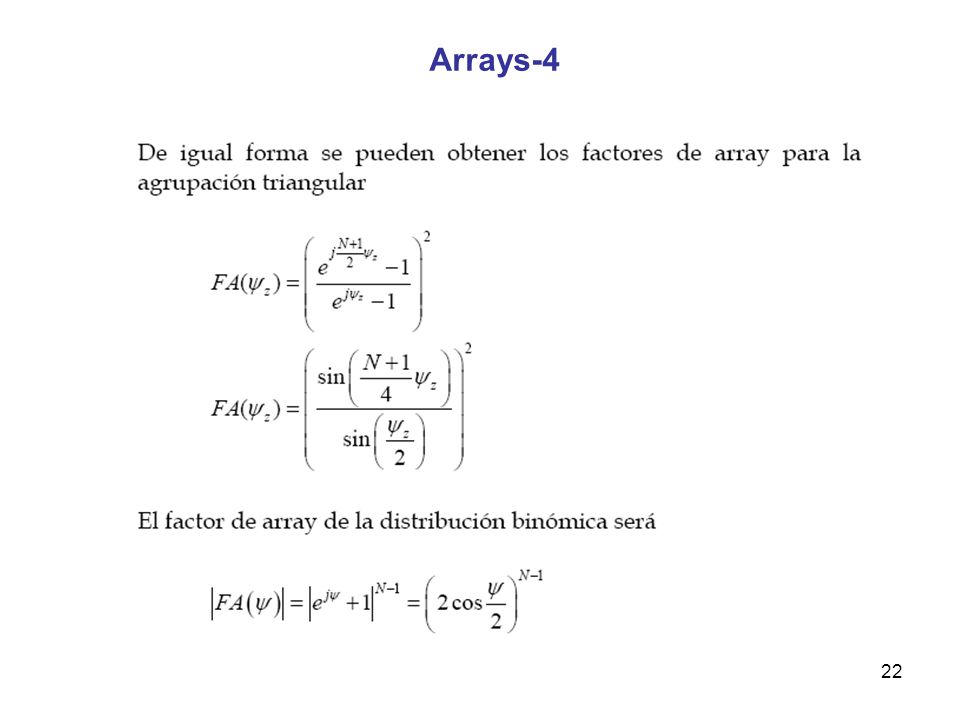

Arrays-4

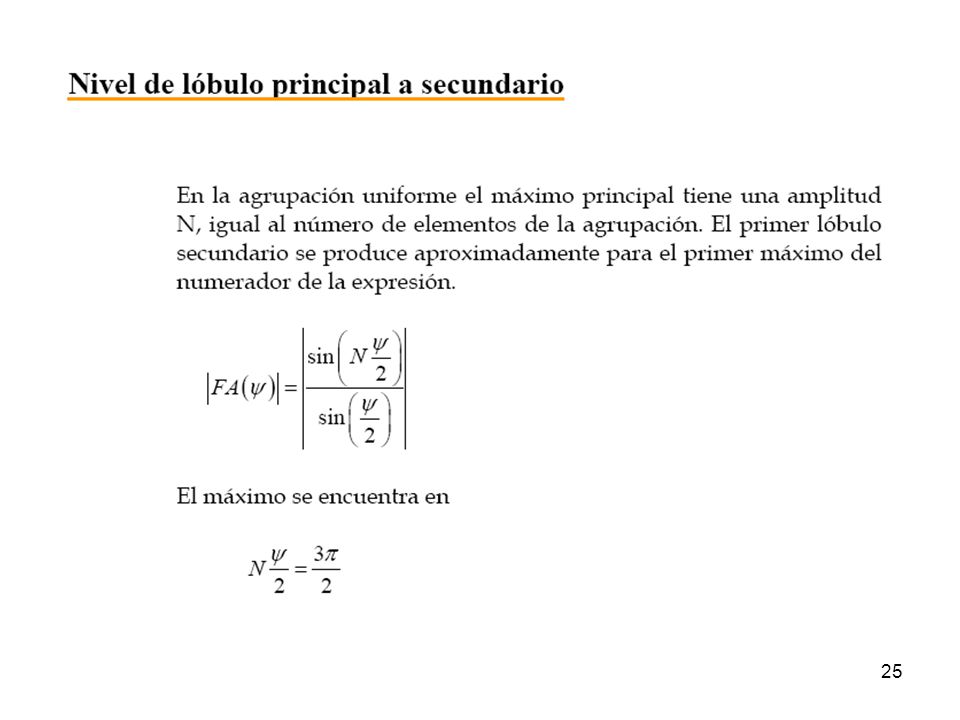

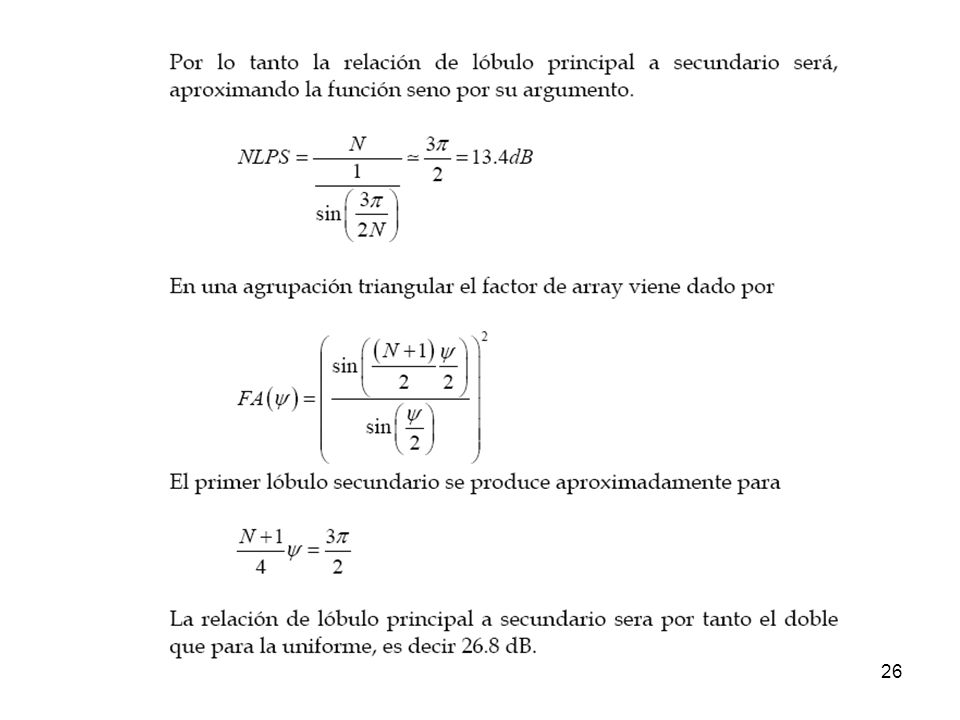

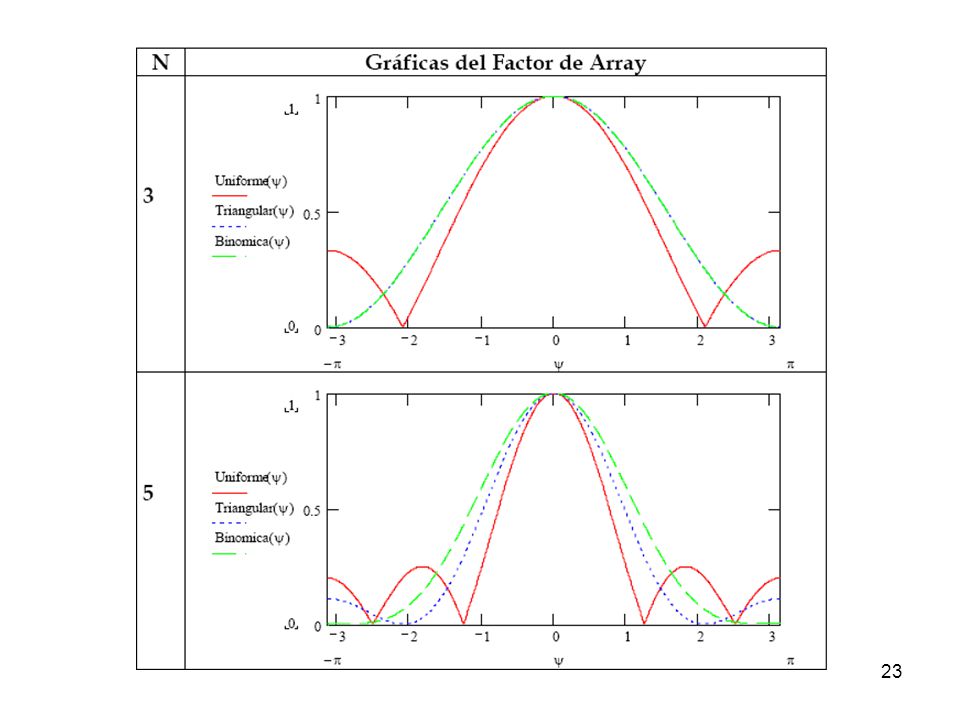

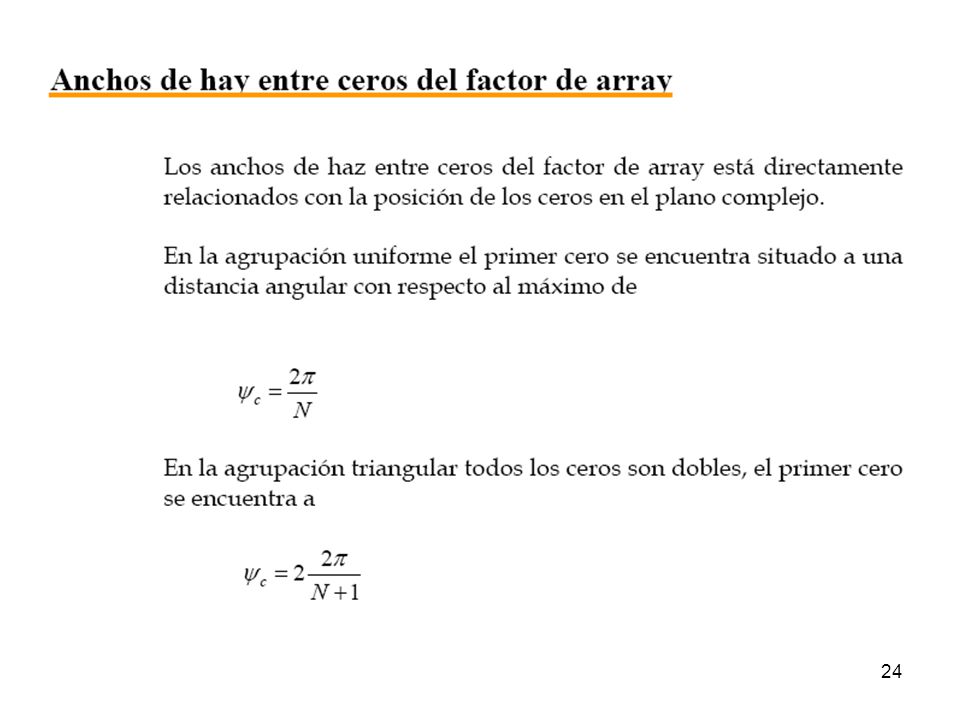

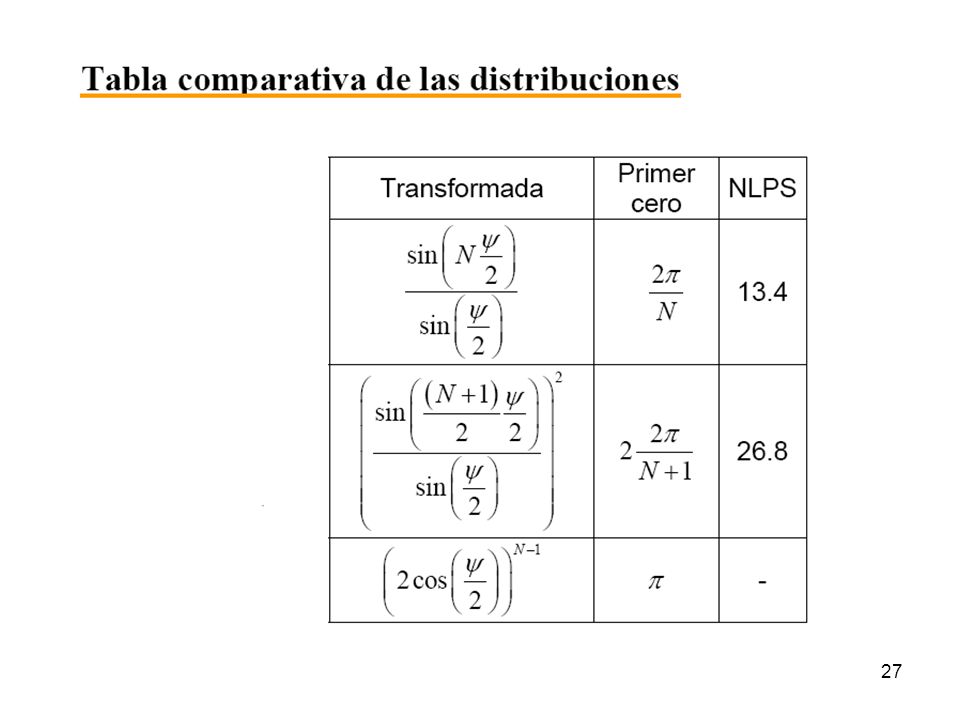

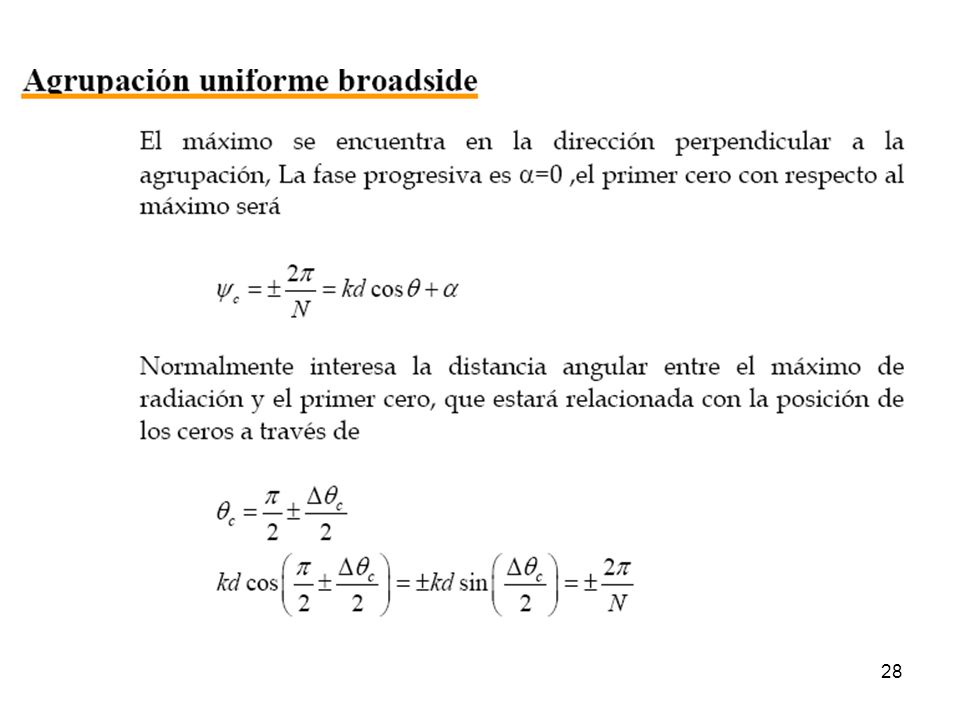

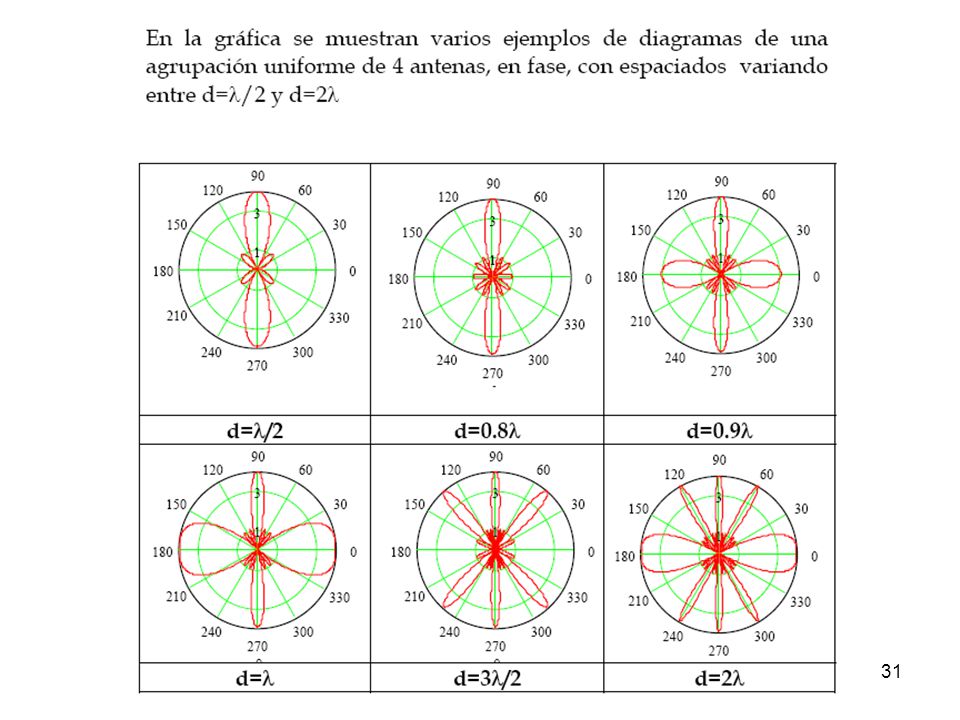

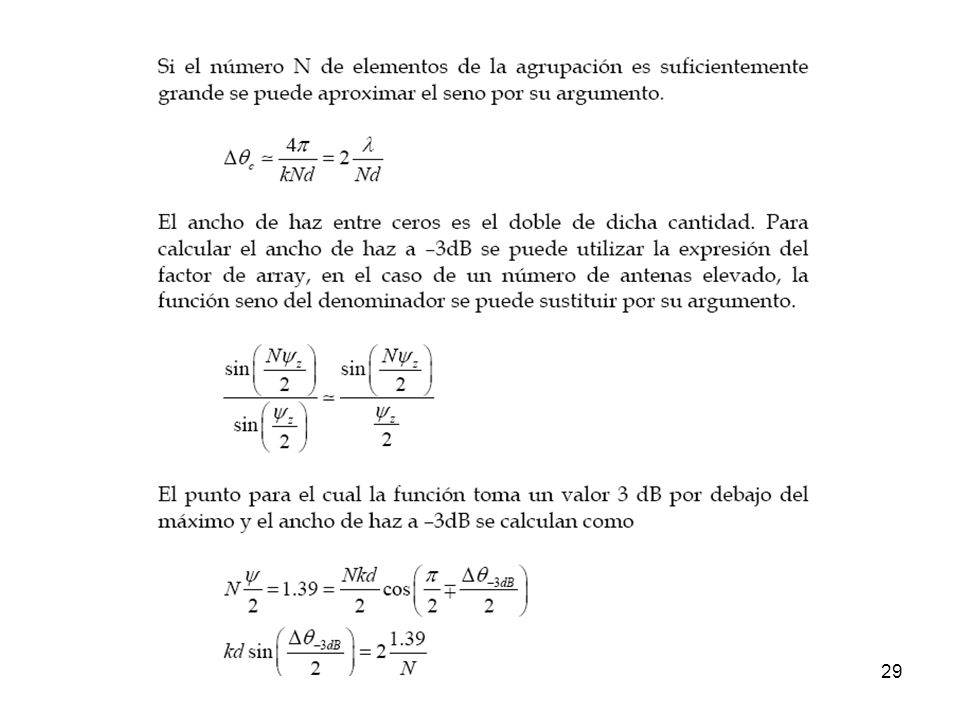

32

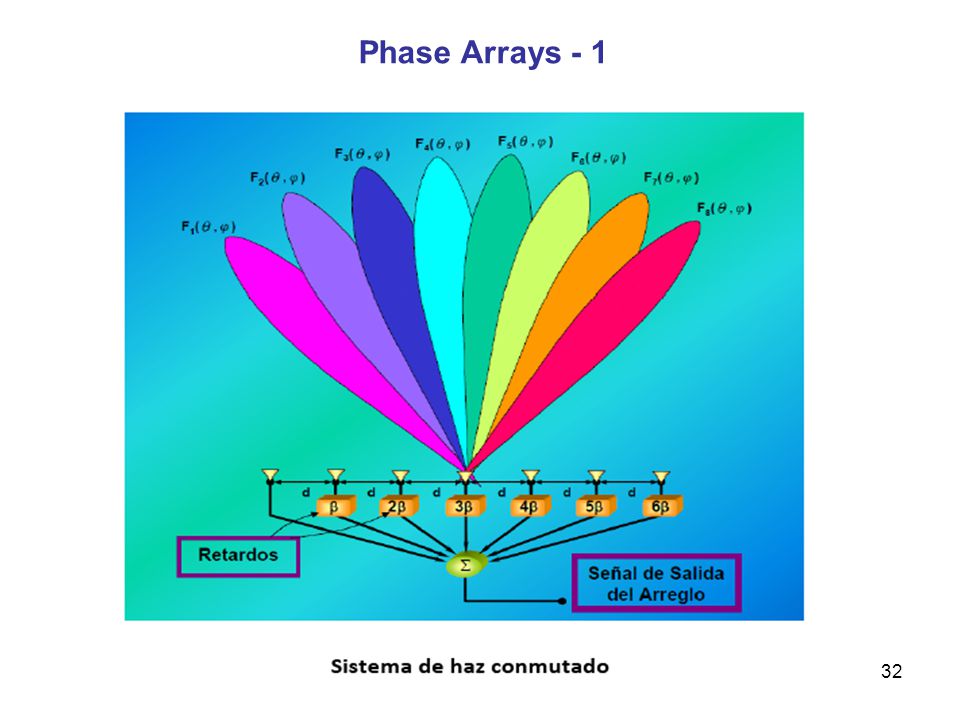

Phase Arrays - 1
33

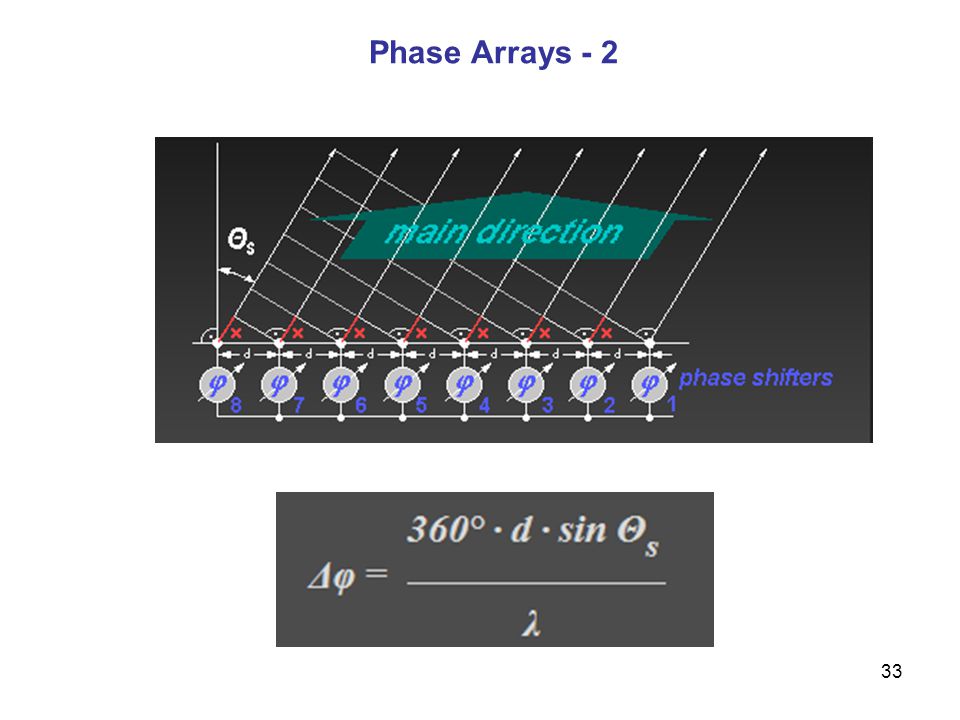

Phase Arrays - 2
34

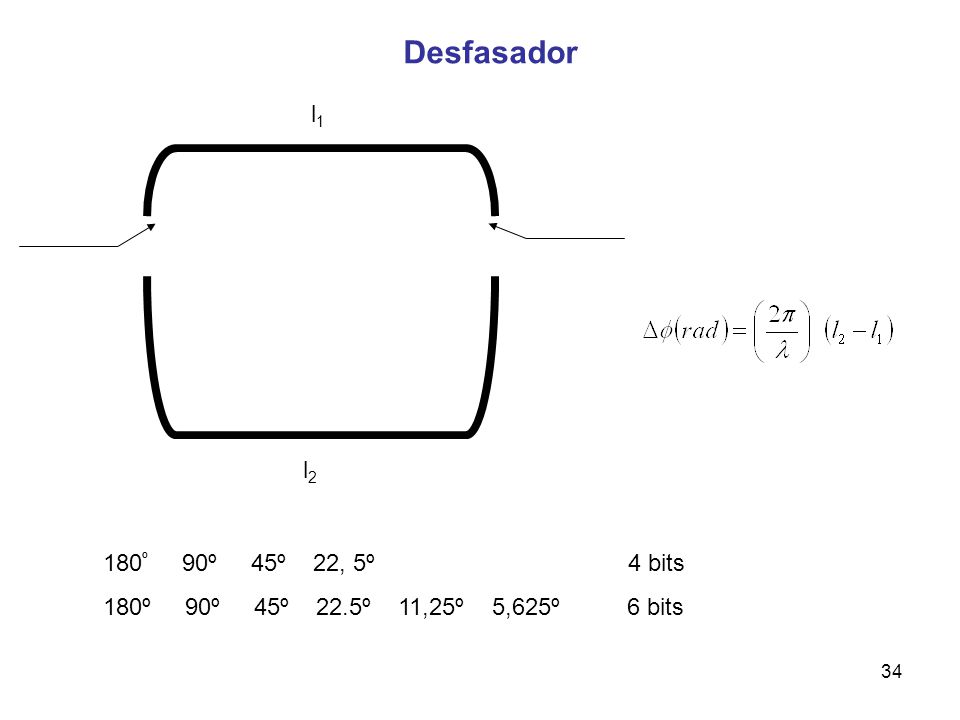

Desfasador l1 l2 180º 90º 45º 22, 5º 4 bits
35

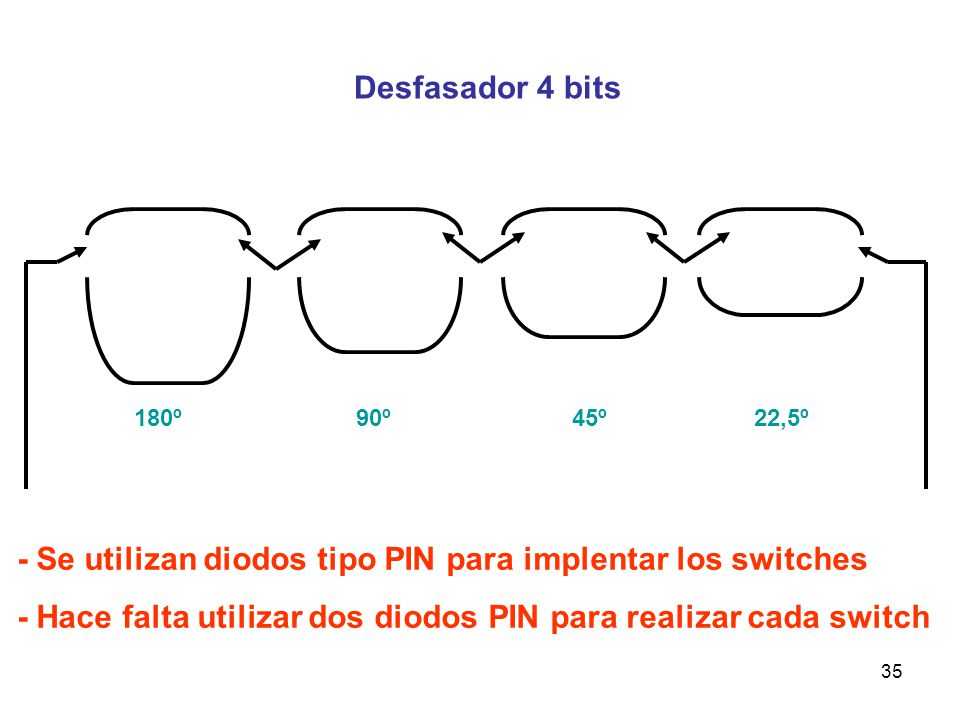

- Se utilizan diodos tipo PIN para implentar los switches
Desfasador 4 bits 180º º º ,5º - Se utilizan diodos tipo PIN para implentar los switches - Hace falta utilizar dos diodos PIN para realizar cada switch
36

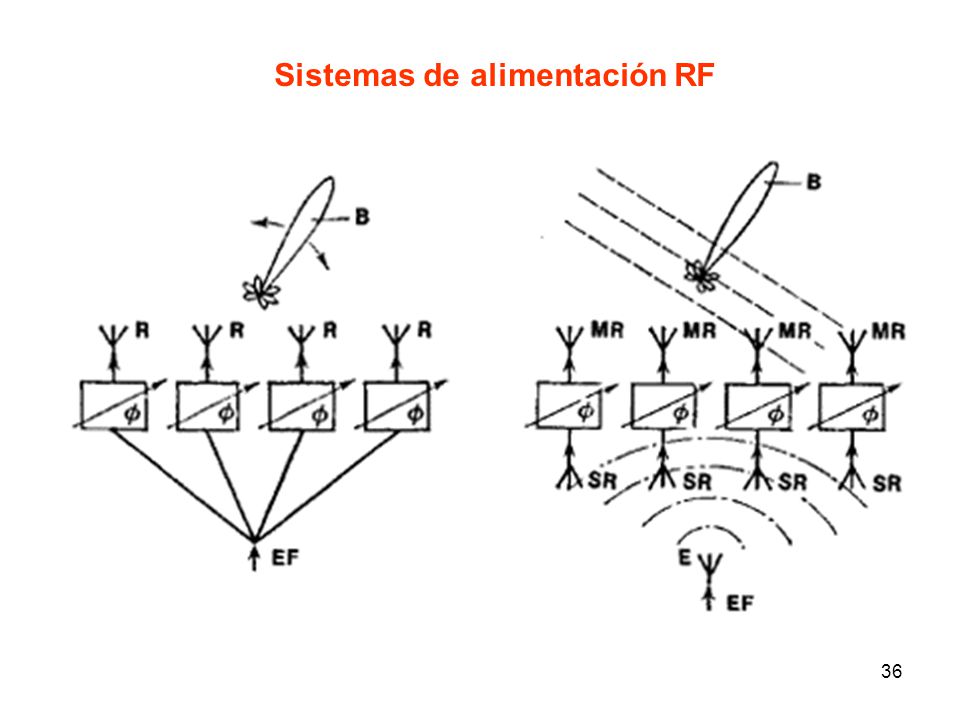

Sistemas de alimentación RF
37

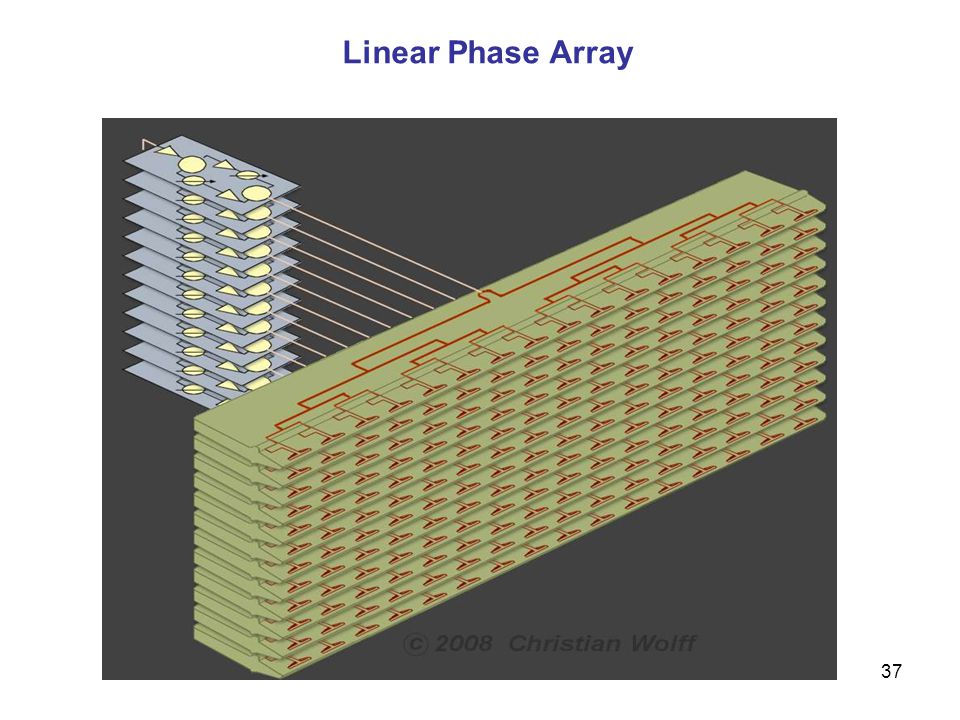

Linear Phase Array
38

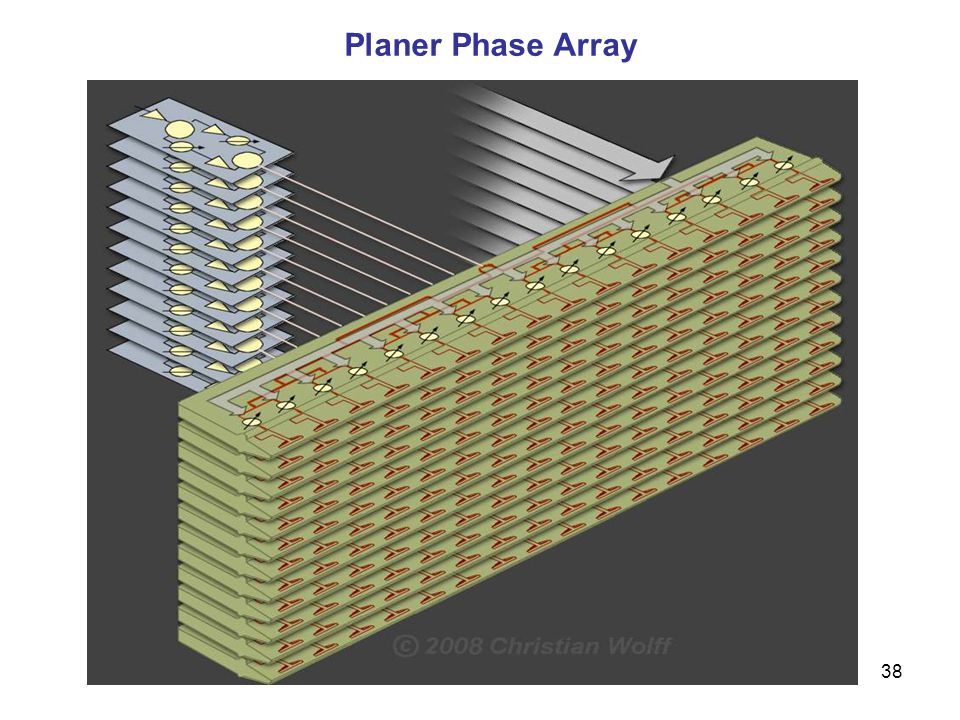

Planer Phase Array
39

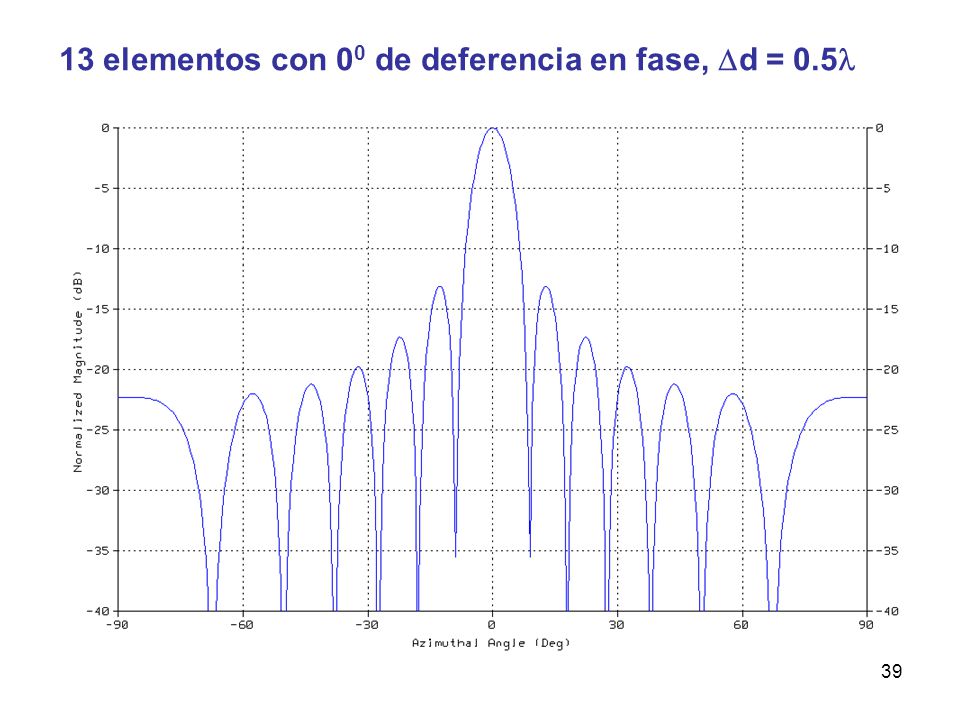

13 elementos con 00 de deferencia en fase, d = 0.5
40

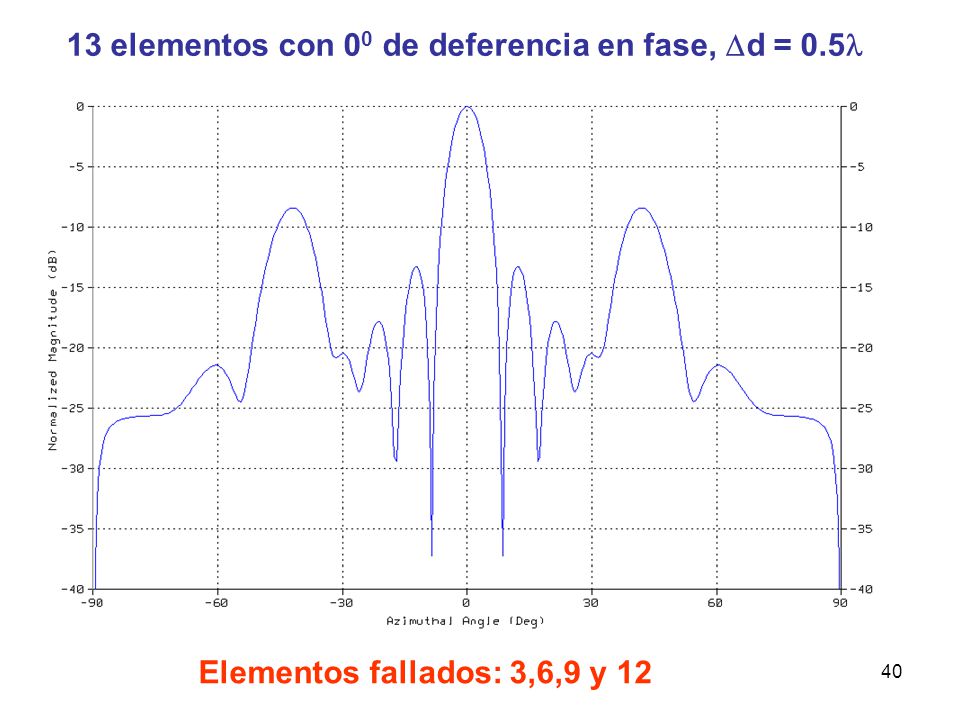

13 elementos con 00 de deferencia en fase, d = 0.5
Elementos fallados: 3,6,9 y 12
41

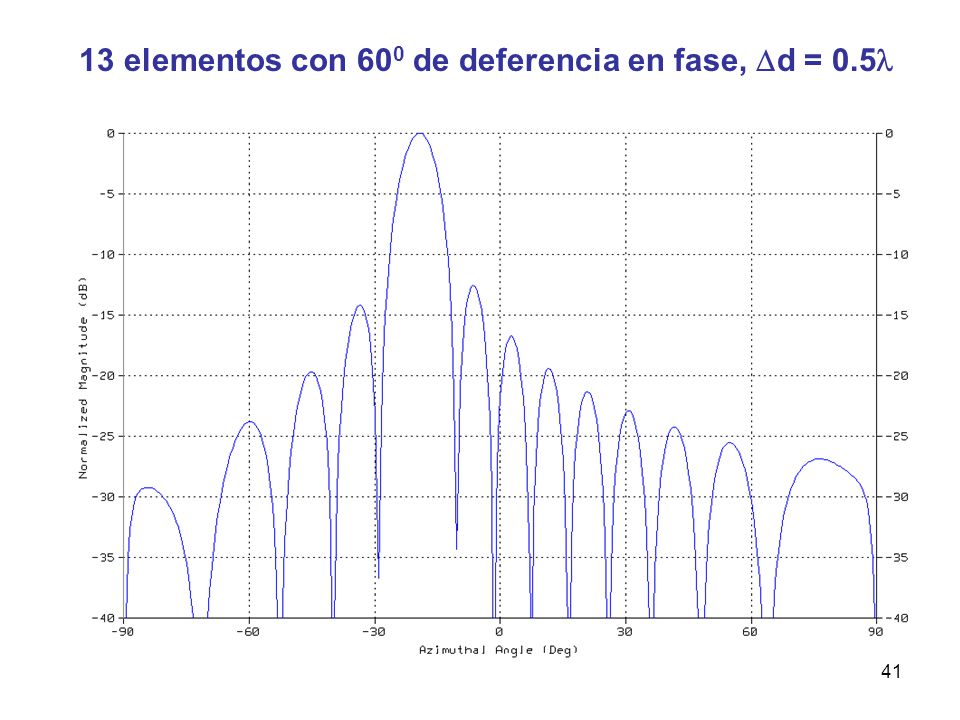

13 elementos con 600 de deferencia en fase, d = 0.5
42

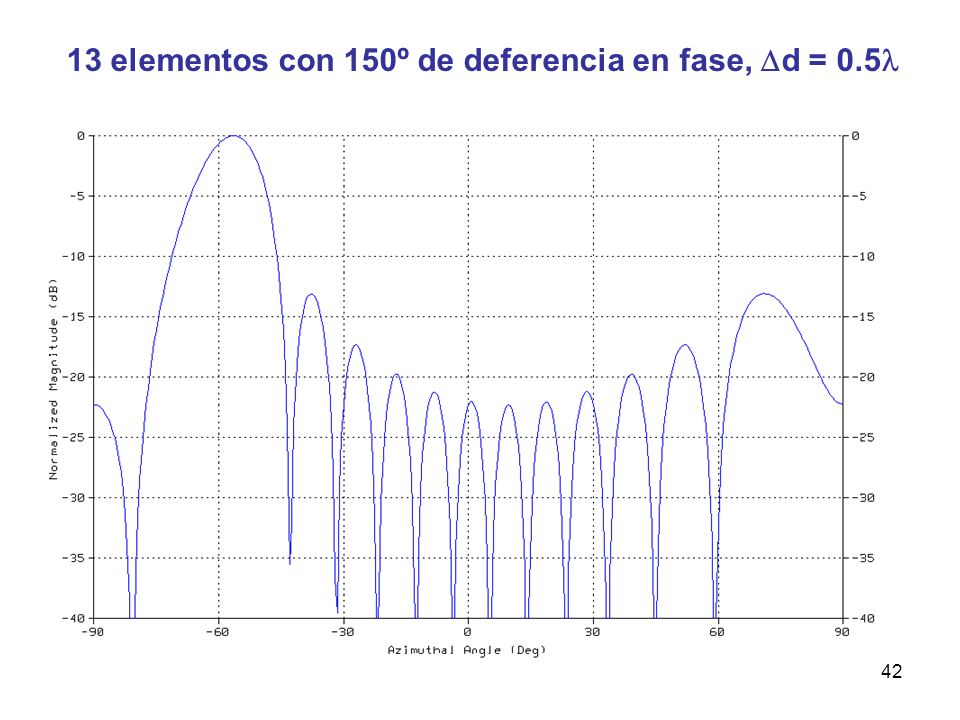

13 elementos con 150º de deferencia en fase, d = 0.5
43
13 elementos con 180º de deferencia en fase, d = 0.5
44

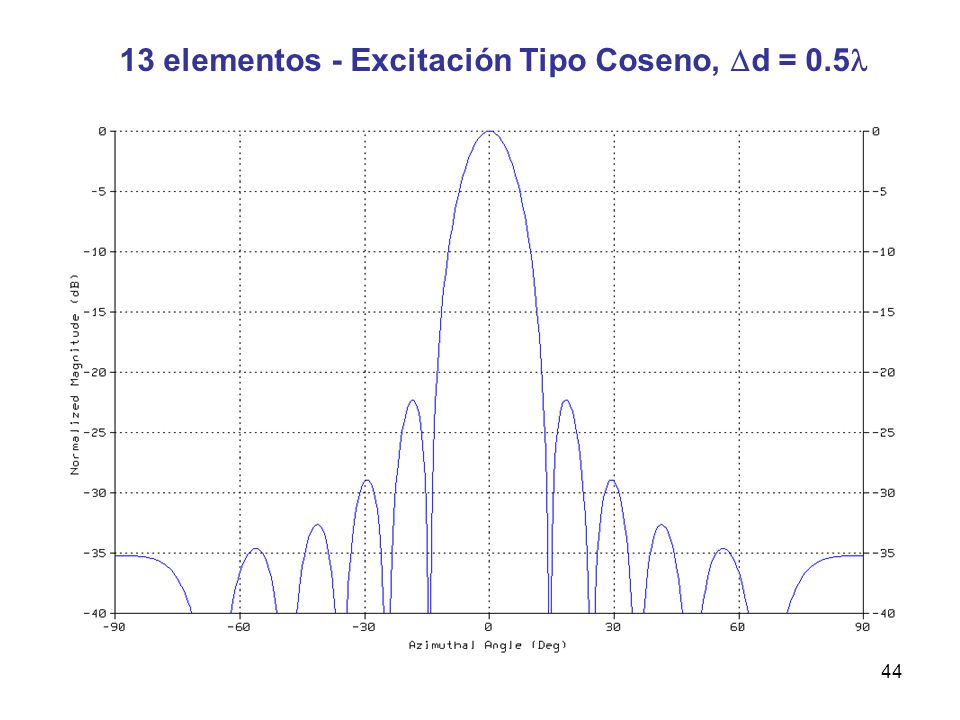

13 elementos - Excitación Tipo Coseno, d = 0.5
45

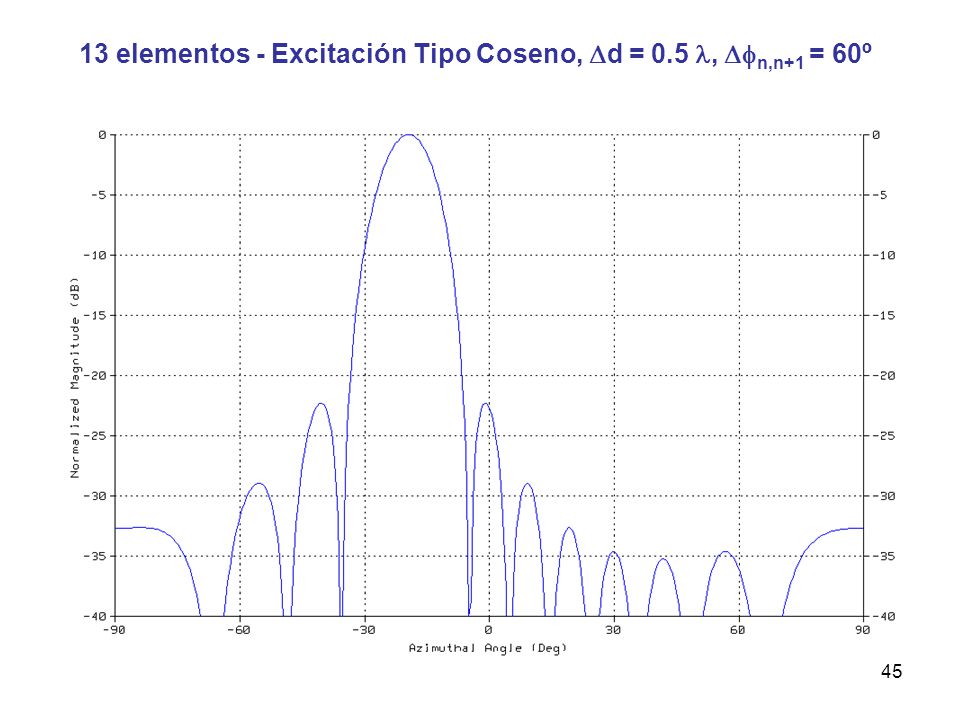

13 elementos - Excitación Tipo Coseno, d = 0.5 , n,n+1 = 60º
46

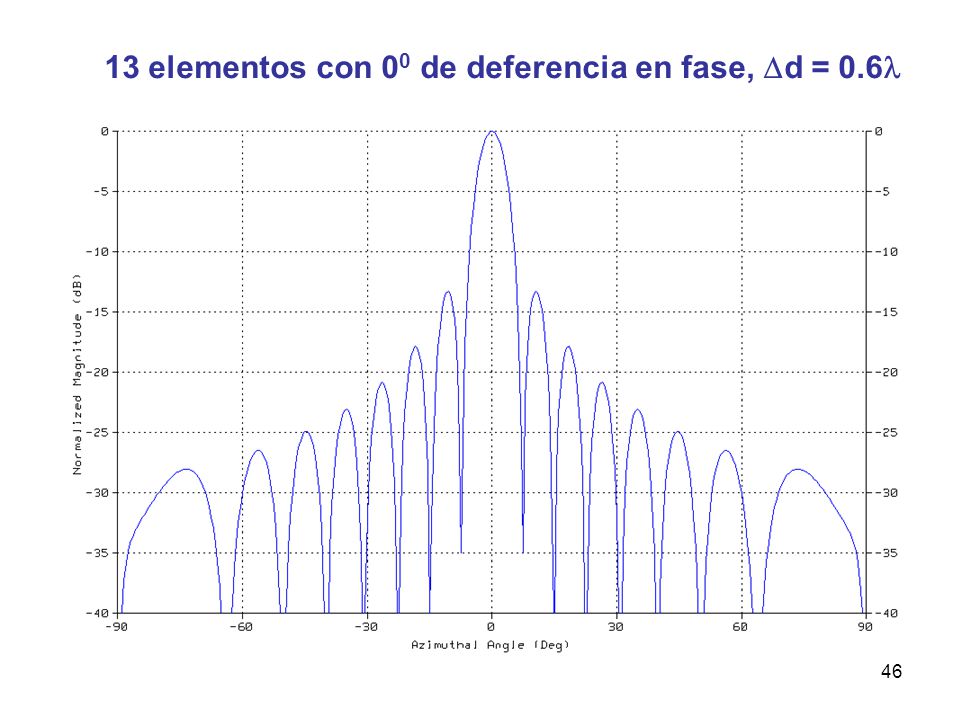

13 elementos con 00 de deferencia en fase, d = 0.6
47

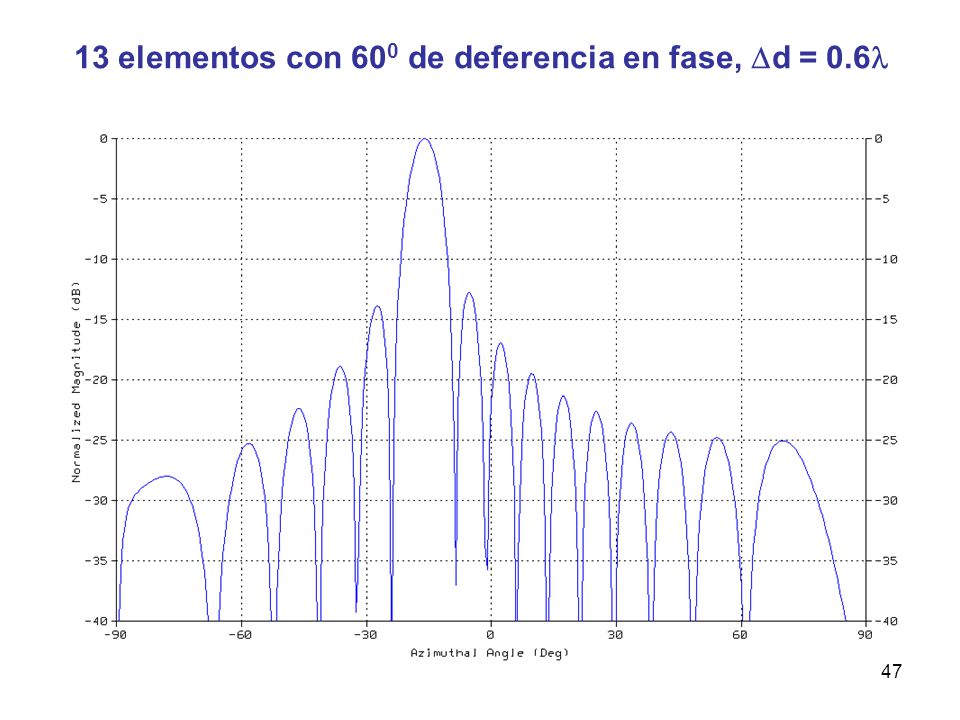

13 elementos con 600 de deferencia en fase, d = 0.6
48

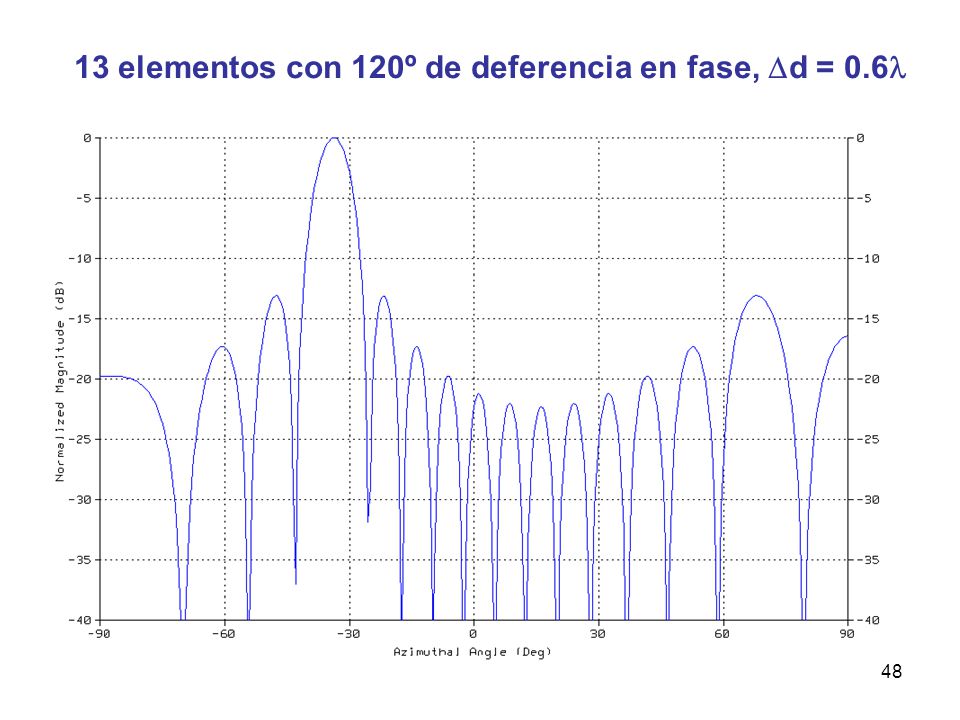

13 elementos con 120º de deferencia en fase, d = 0.6
49

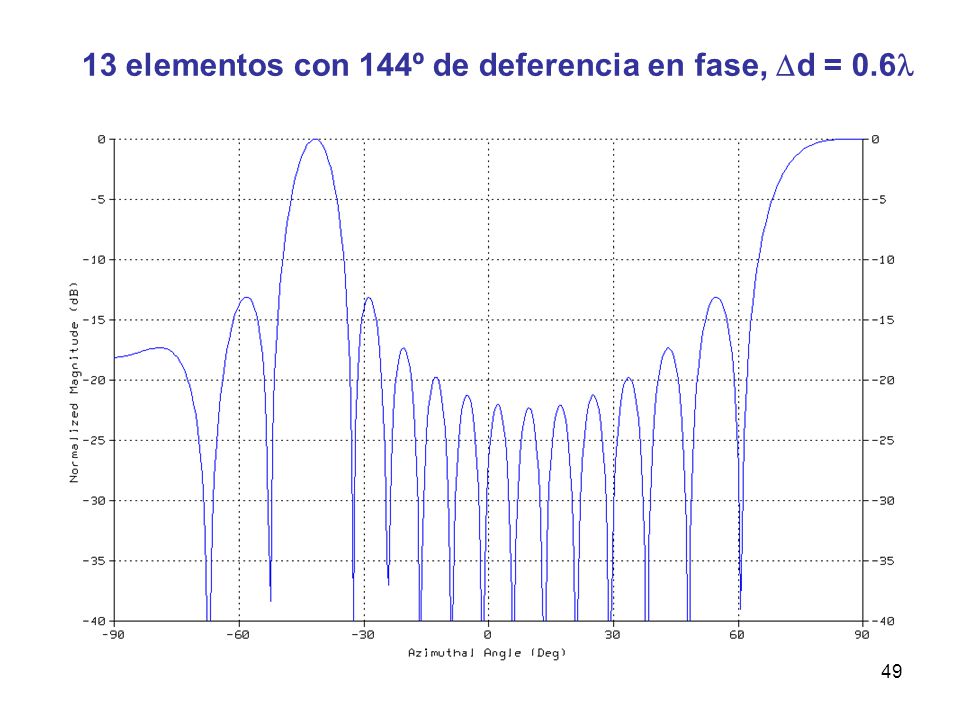

13 elementos con 144º de deferencia en fase, d = 0.6
50

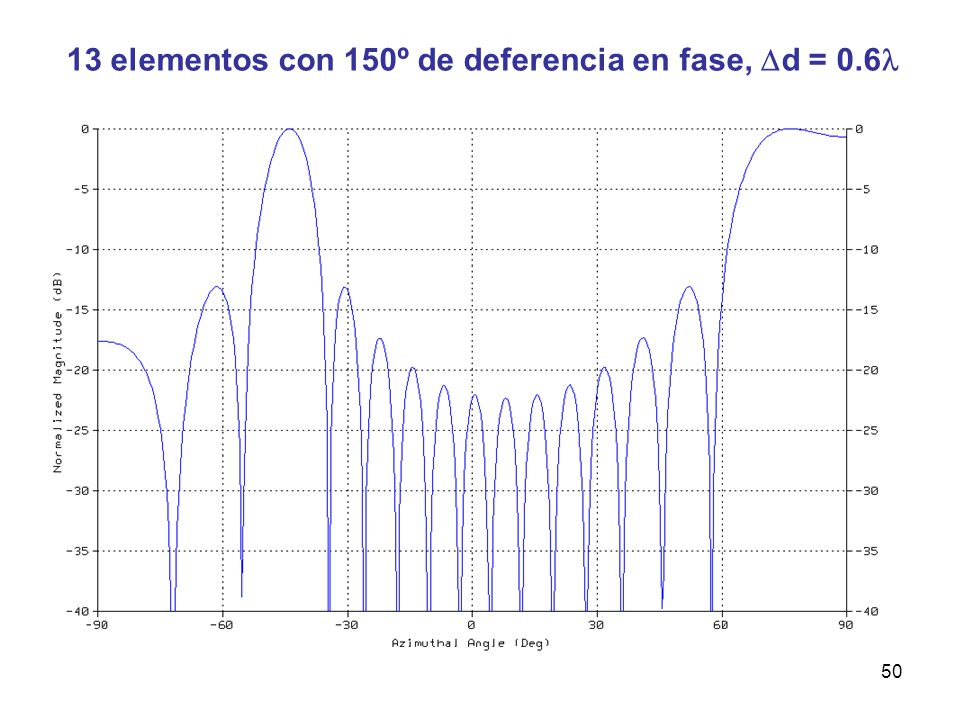

13 elementos con 150º de deferencia en fase, d = 0.6
51
13 elementos con 1800 de deferencia en fase, d = 0.6
Grating lobe
52

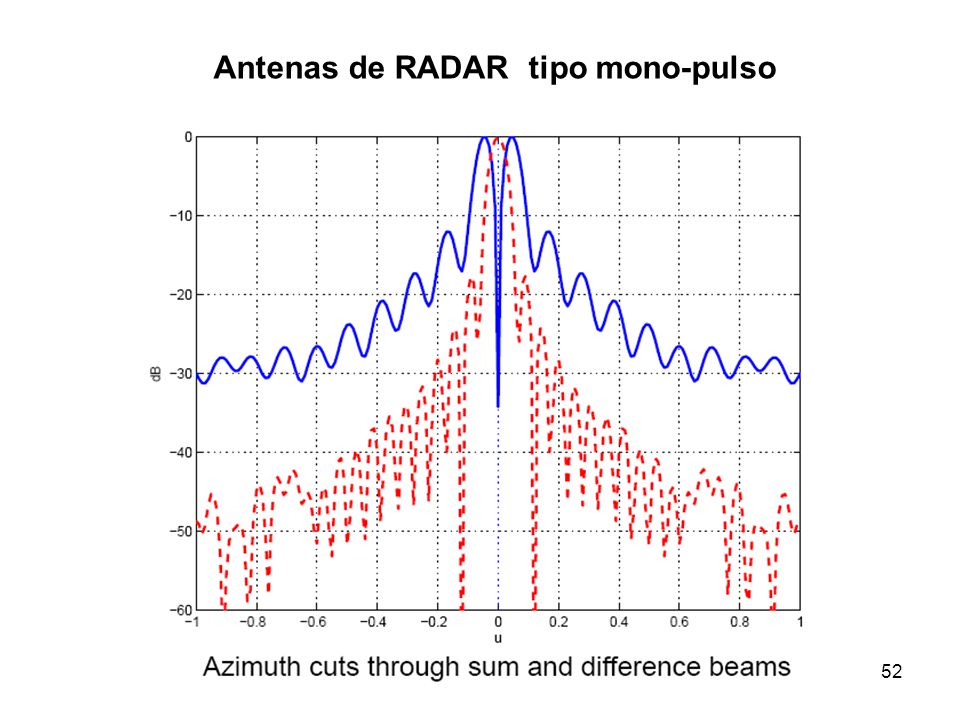

Antenas de RADAR tipo mono-pulso
