1 COMUNICACIONES SATELITALES

2 ÓRBITAS SATELITALES Los satélites desciben órbitas elípticas siguiendo las Leyes de Kepler. Tres tipos de órbitas son posibles: Polar Ecuatorial Inclinada Cualquiera que sea el tipo de órbita, la misma yace en un plano que contiene el centro del tierra. En el caso de órbitas polares, el plano también contiene los dos polos. En el caso de órbitas ecuatoriales, el plano de la órbita coincide con el plano ecuatorial terrestre

3 INCLINACIÓN DE LA ÓRBITA SATELITAL

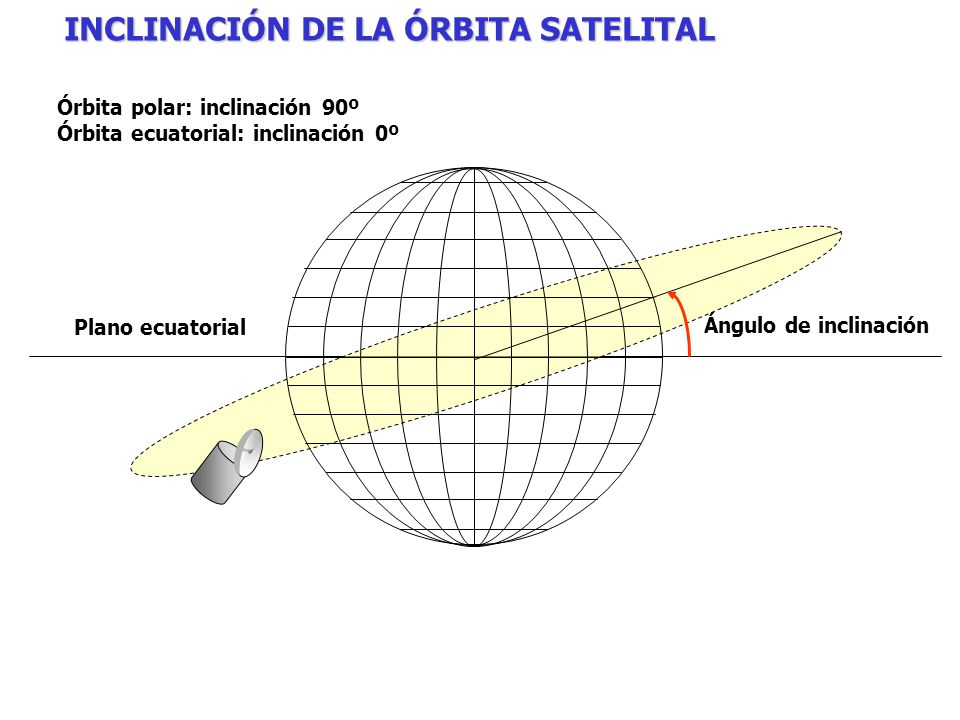

Órbita polar: inclinación 90º Órbita ecuatorial: inclinación 0º Plano ecuatorial Ángulo de inclinación

4 SATÉLITE GEOESTACIONARIO

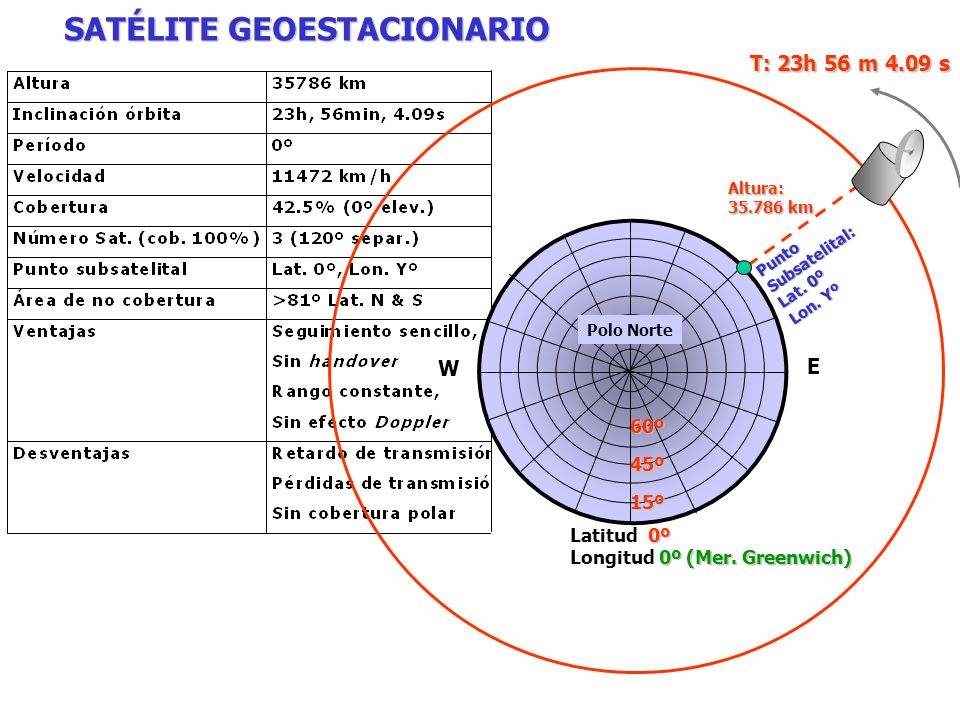

T: 23h 56 m 4.09 s Altura: km Subsatelital: Punto Lat. 0º Lon. Yº Polo Norte W E 60º 45º 15º Latitud 0º Longitud 0º (Mer. Greenwich)

5 UBICACIÓN DEL SATÉLITE

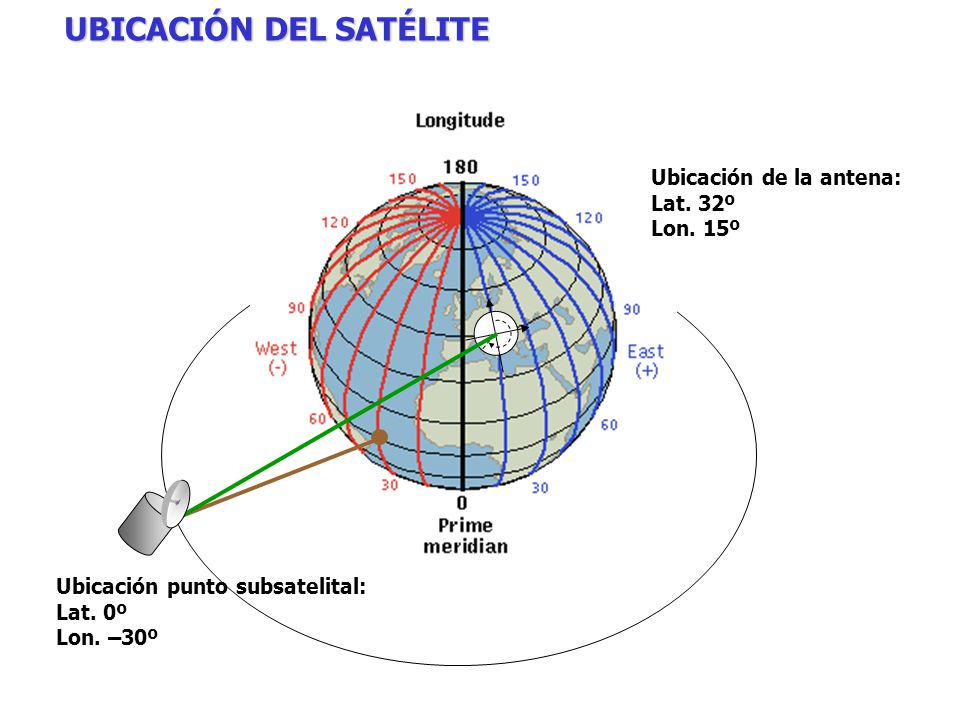

Ubicación de la antena: Lat. 32º Lon. 15º Ubicación punto subsatelital: Lat. 0º Lon. –30º

6 UBICACIÓN DEL SATÉLITE

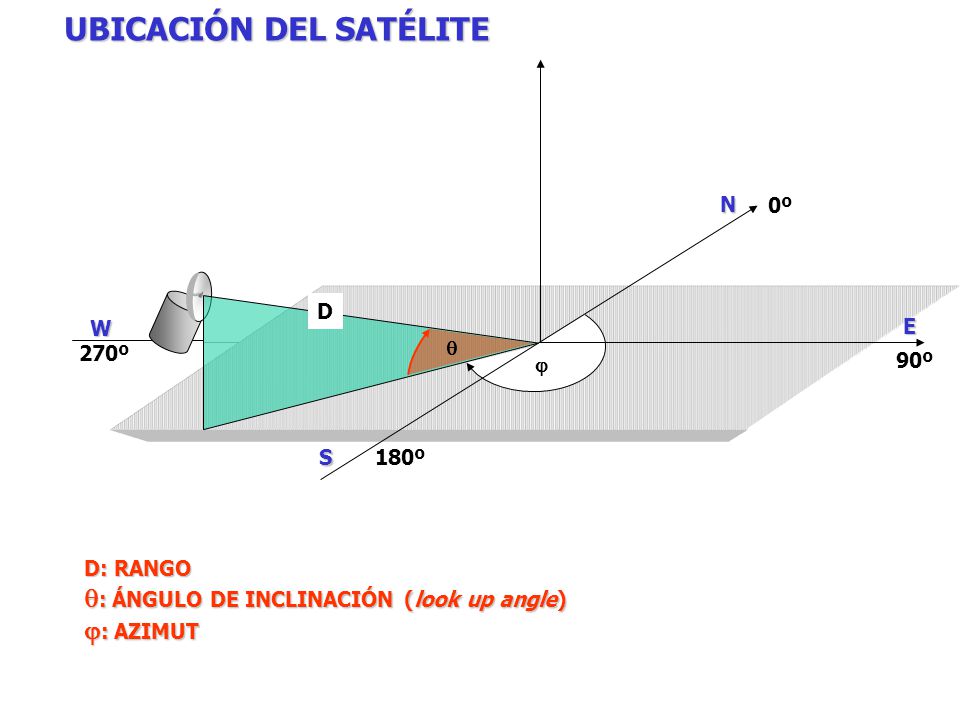

0º D W E  270º  90º S 180º D: RANGO : ÁNGULO DE INCLINACIÓN (look up angle) : AZIMUT

7 NOMOGRAMA PARA LA UBICACIÓN DEL SATÉLITE

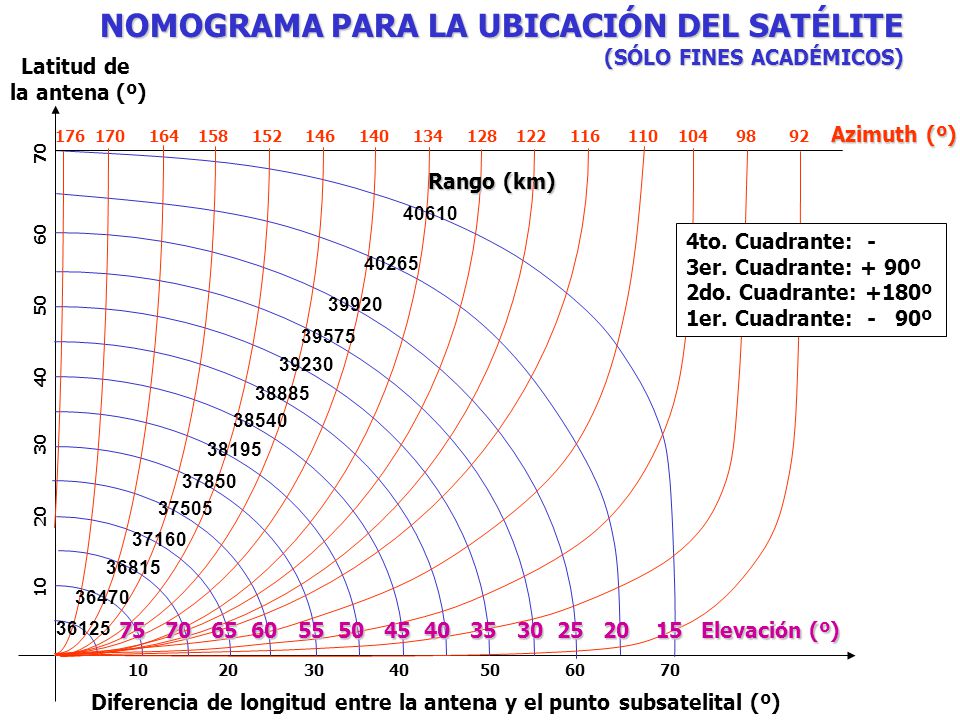

(SÓLO FINES ACADÉMICOS) 40610 40265 39920 39575 39230 38885 38540 38195 37850 37505 37160 36815 36470 36125 Elevación (º) Rango (km) Azimuth (º) Diferencia de longitud entre la antena y el punto subsatelital (º) Latitud de la antena (º) 4to. Cuadrante: - 3er. Cuadrante: + 90º 2do. Cuadrante: +180º 1er. Cuadrante: º

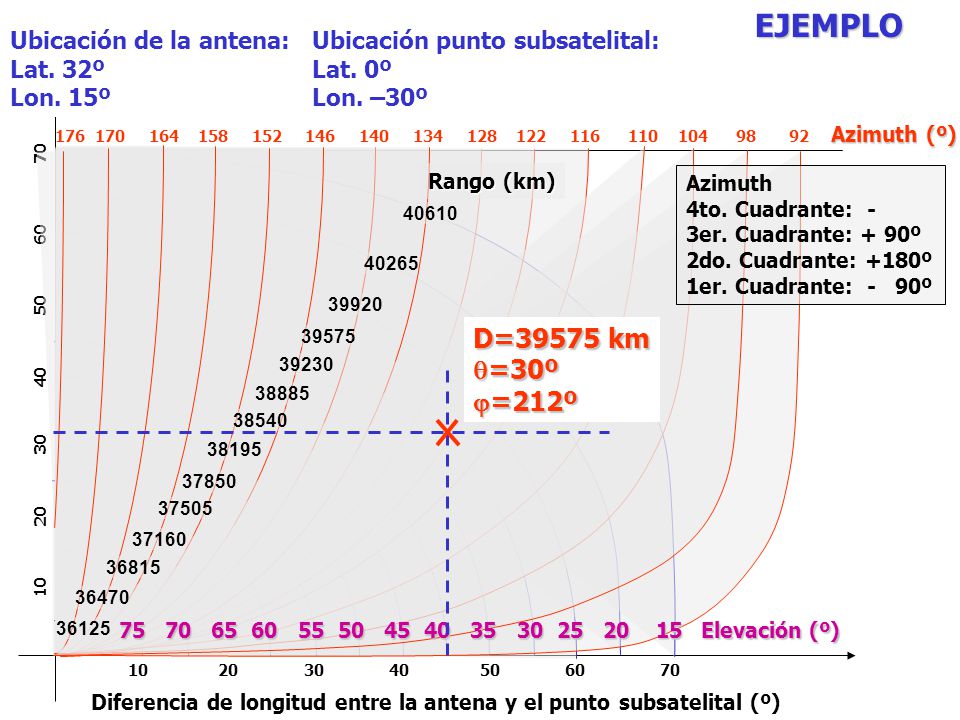

8 EJEMPLO D=39575 km =30º =212º Ubicación de la antena: Lat. 32º
Lon. 15º Ubicación punto subsatelital: Lat. 0º Lon. –30º Latitud de la antena (º) Azimuth (º) Rango (km) Azimuth 4to. Cuadrante: - 3er. Cuadrante: + 90º 2do. Cuadrante: +180º 1er. Cuadrante: º 40610 40265 39920 D=39575 km =30º =212º 39575 39230 38885 38540 38195 37850 37505 37160 36815 36470 36125 Elevación (º) Diferencia de longitud entre la antena y el punto subsatelital (º)

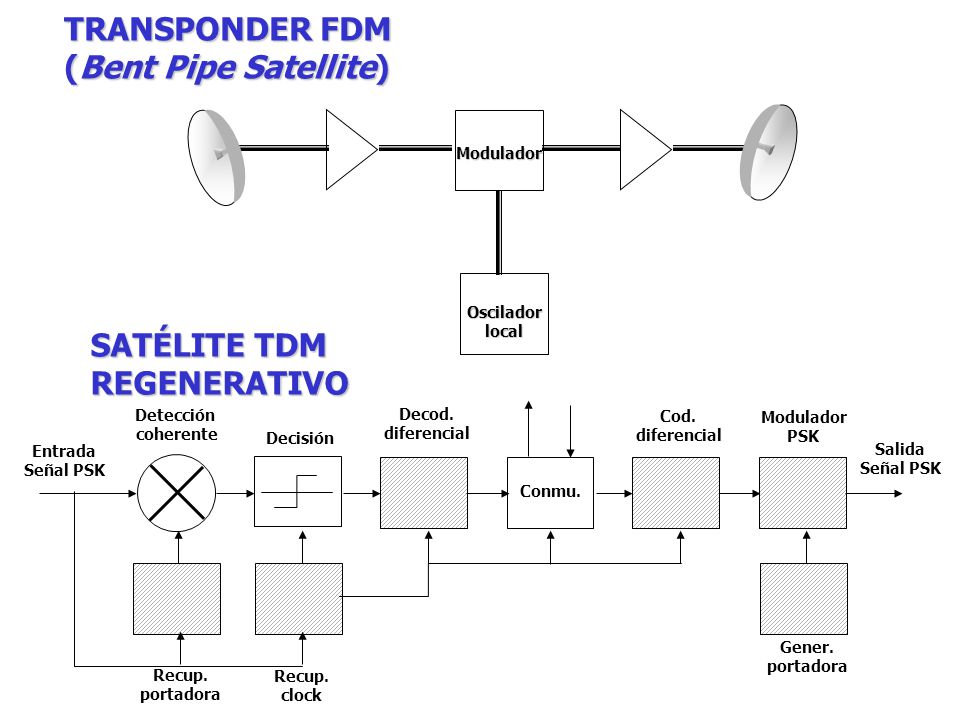

9 TRANSPONDER FDM (Bent Pipe Satellite) SATÉLITE TDM REGENERATIVO
Modulador Oscilador local SATÉLITE TDM REGENERATIVO Detección coherente Decod. diferencial Cod. diferencial Modulador PSK Decisión Entrada Señal PSK Salida Señal PSK Conmu. Gener. portadora Recup. portadora Recup. clock

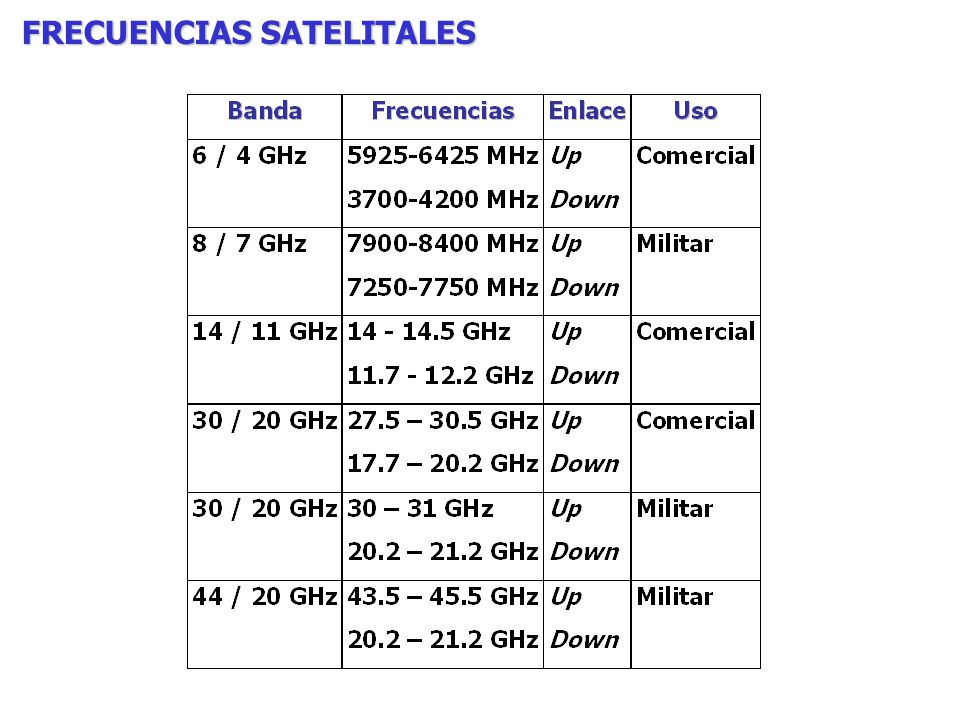

10 FRECUENCIAS SATELITALES

11 ENLACE DEL SATÉLITE A LA ESTACIÓN TERRESTRE

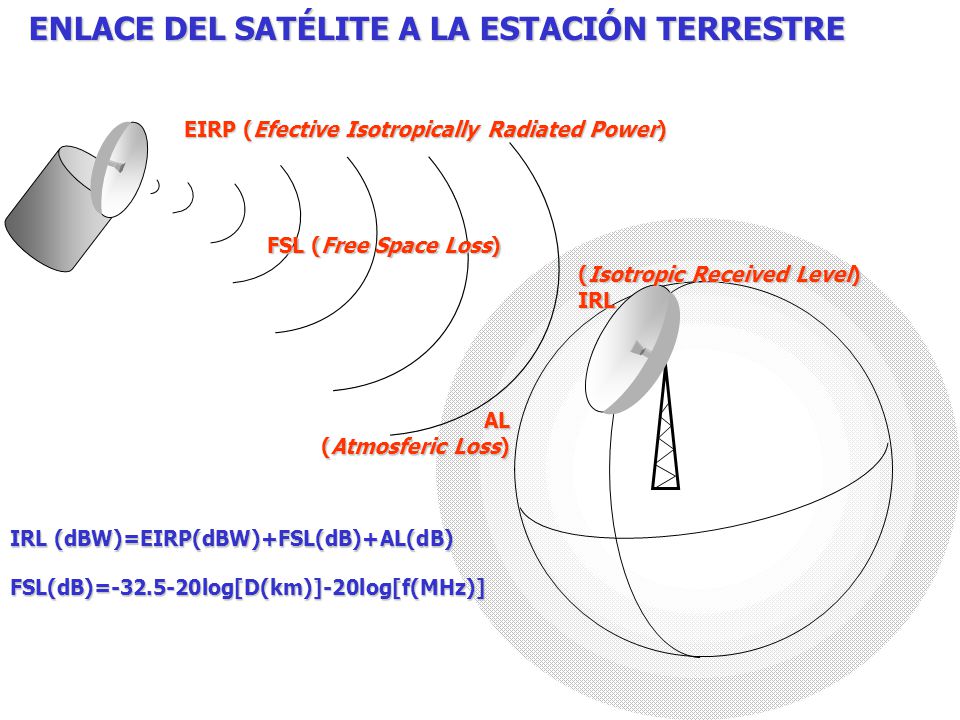

EIRP (Efective Isotropically Radiated Power) FSL (Free Space Loss) (Isotropic Received Level) IRL AL (Atmosferic Loss) IRL (dBW)=EIRP(dBW)+FSL(dB)+AL(dB) FSL(dB)= log[D(km)]-20log[f(MHz)]

12 ESTACIÓN TERRESTRE y nivel de la portadora

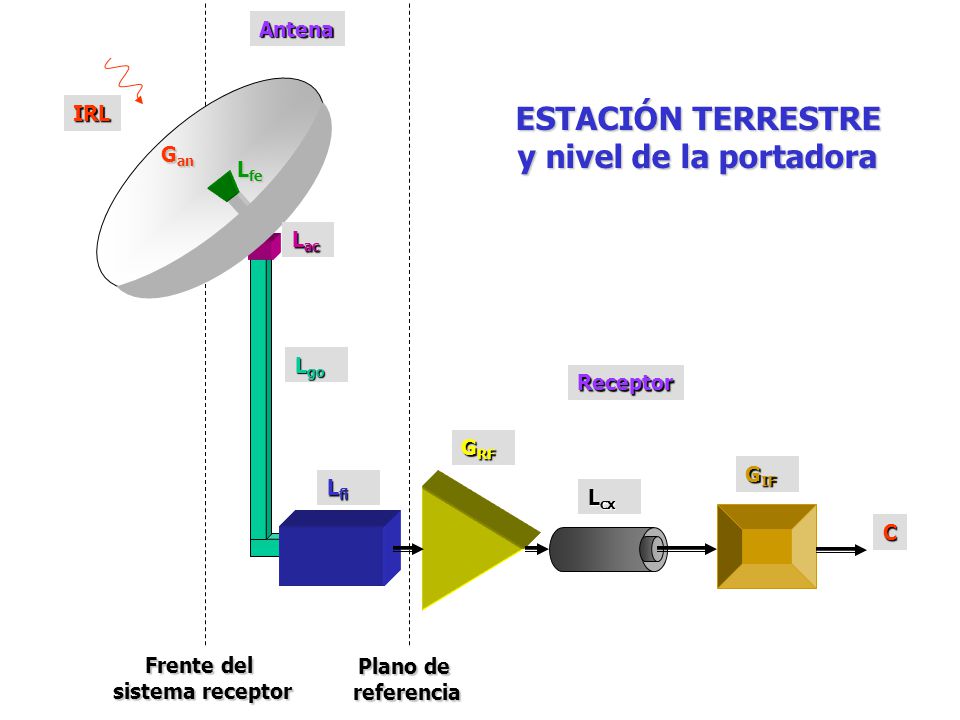

Antena IRL ESTACIÓN TERRESTRE y nivel de la portadora Gan Lfe Lac Lgo Receptor GRF GIF Lfi Lcx C Frente del sistema receptor Plano de referencia

13 ESTACIÓN TERRESTRE y Ruido

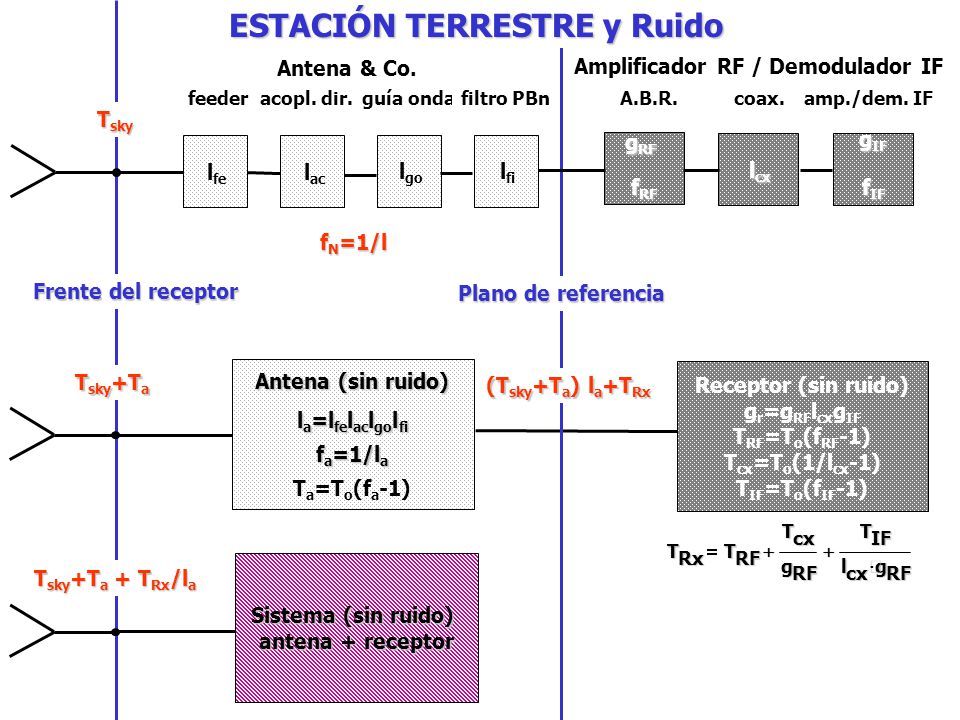

Antena & Co. Amplificador RF / Demodulador IF feeder acopl. dir. guía onda filtro PBn A.B.R. coax. amp./dem. IF Tsky gRF fRF gIF fIF lfe lac lgo lfi lcx fN=1/l Frente del receptor Plano de referencia Tsky+Ta Antena (sin ruido) la=lfelaclgolfi fa=1/la Ta=To(fa-1) Receptor (sin ruido) gr=gRFlcxgIF TRF=To(fRF-1) Tcx=To(1/lcx-1) TIF=To(fIF-1) (Tsky+Ta) la+TRx T Rx RF cx g + IF l × Sistema (sin ruido) antena + receptor Tsky+Ta + TRx/la

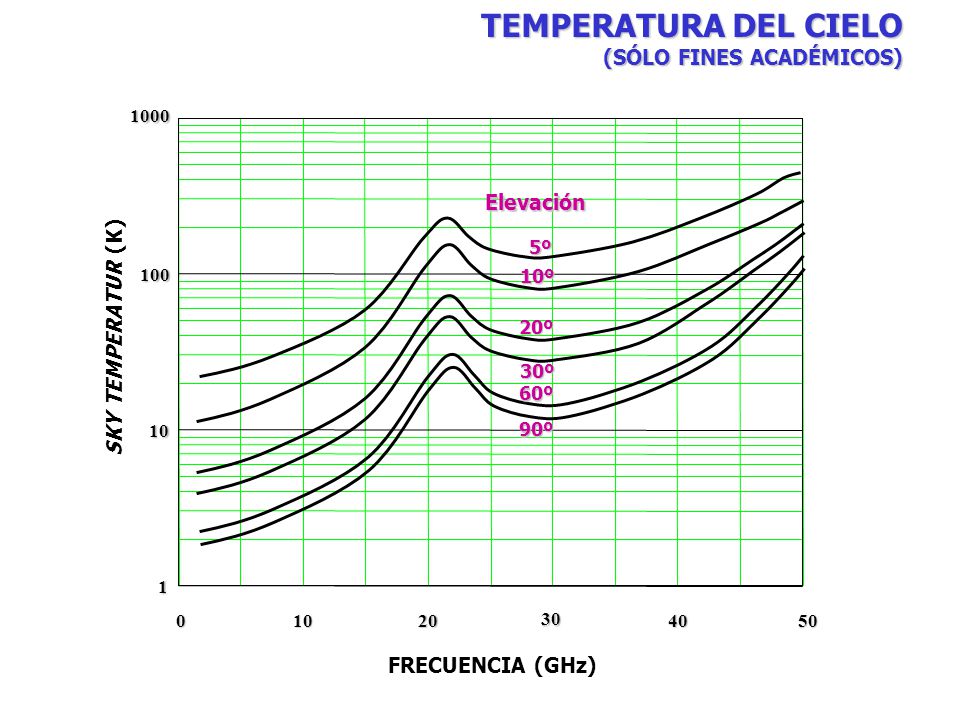

14 TEMPERATURA DEL CIELO (SÓLO FINES ACADÉMICOS) Elevación
1 10 100 1000 20 30 40 50 5º 10º 20º 30º 60º 90º SKY TEMPERATUR (K) FRECUENCIA (GHz) Elevación

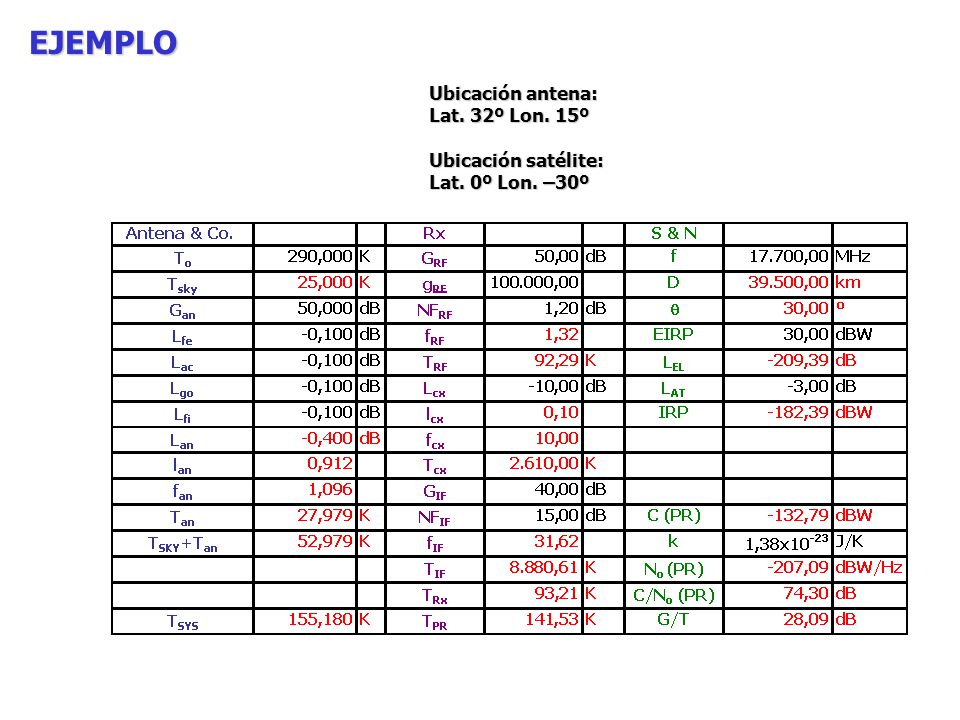

15 EJEMPLO Ubicación antena: Lat. 32º Lon. 15º Ubicación satélite:
