1 COMUNICACIONES SATELITALES

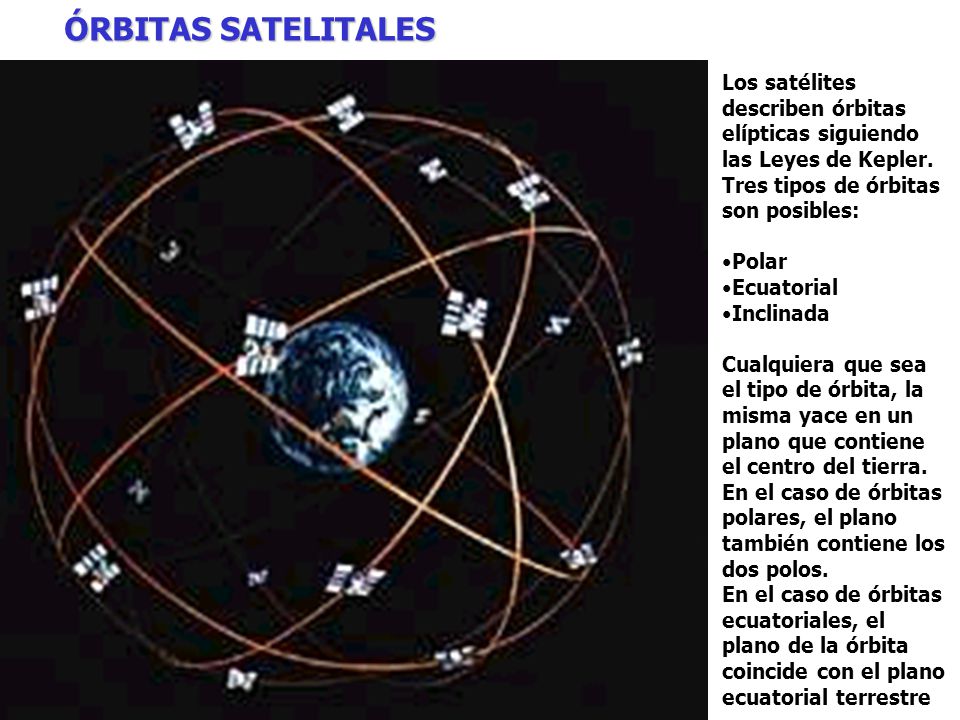

2 ÓRBITAS SATELITALES Los satélites describen órbitas elípticas siguiendo las Leyes de Kepler. Tres tipos de órbitas son posibles: Polar Ecuatorial Inclinada Cualquiera que sea el tipo de órbita, la misma yace en un plano que contiene el centro del tierra. En el caso de órbitas polares, el plano también contiene los dos polos. En el caso de órbitas ecuatoriales, el plano de la órbita coincide con el plano ecuatorial terrestre

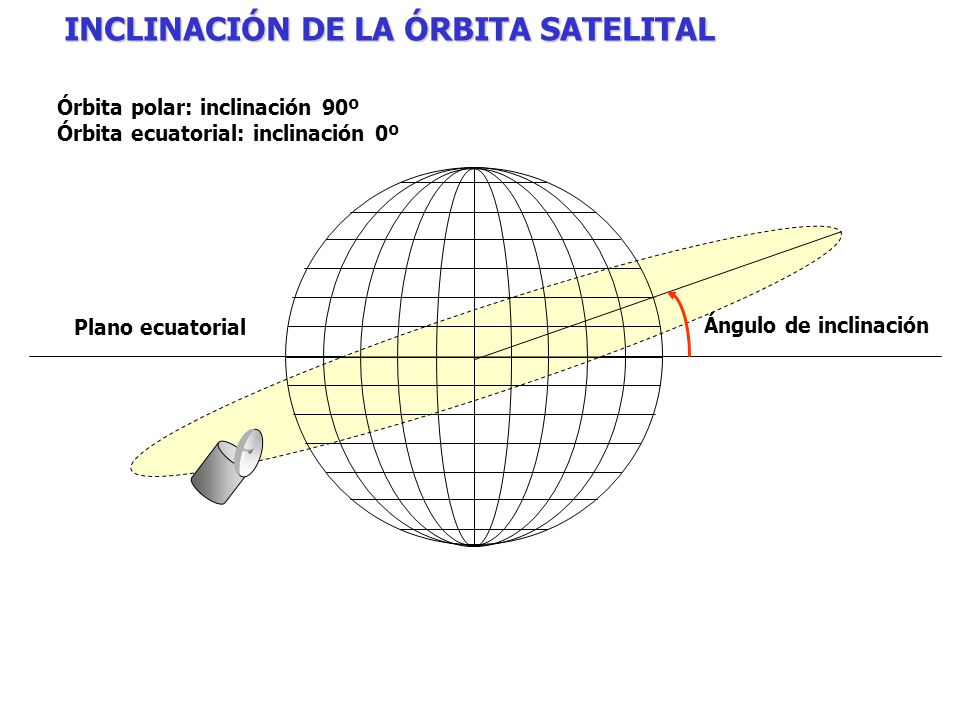

3 INCLINACIÓN DE LA ÓRBITA SATELITAL
Órbita polar: inclinación 90º Órbita ecuatorial: inclinación 0º Plano ecuatorial Ángulo de inclinación

4 SATÉLITE GEOESTACIONARIO
T: 23h 56 m 4.09 s Altura: km Subsatelital: Punto Lat. 0º Lon. Yº Polo Norte W E 60º 45º 15º Latitud 0º Longitud 0º (Mer. Greenwich)

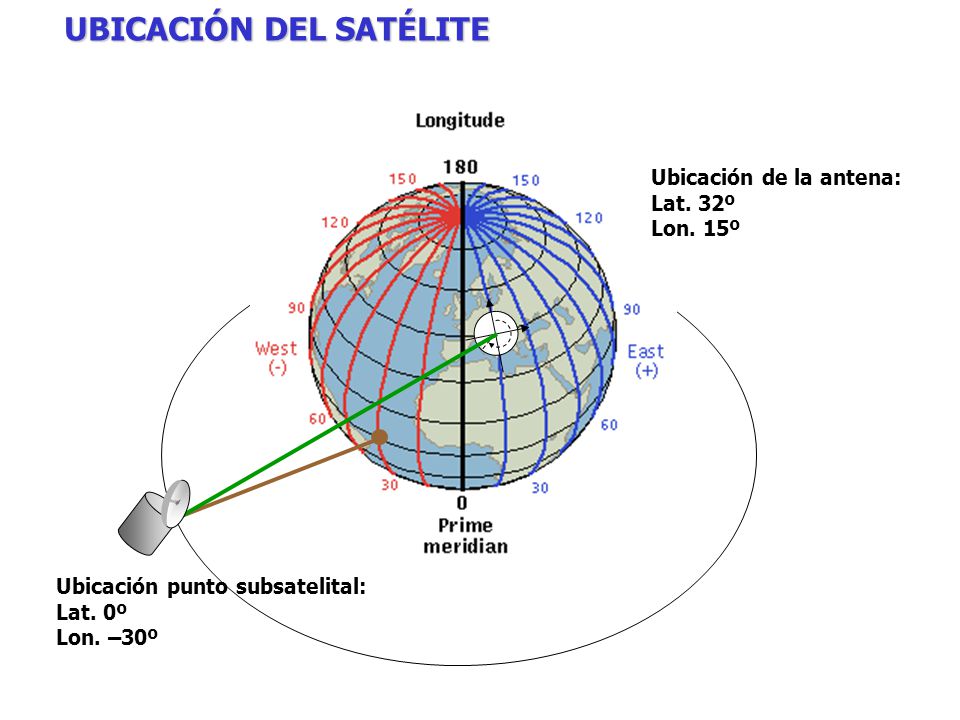

5 UBICACIÓN DEL SATÉLITE
Ubicación de la antena: Lat. 32º Lon. 15º Ubicación punto subsatelital: Lat. 0º Lon. –30º

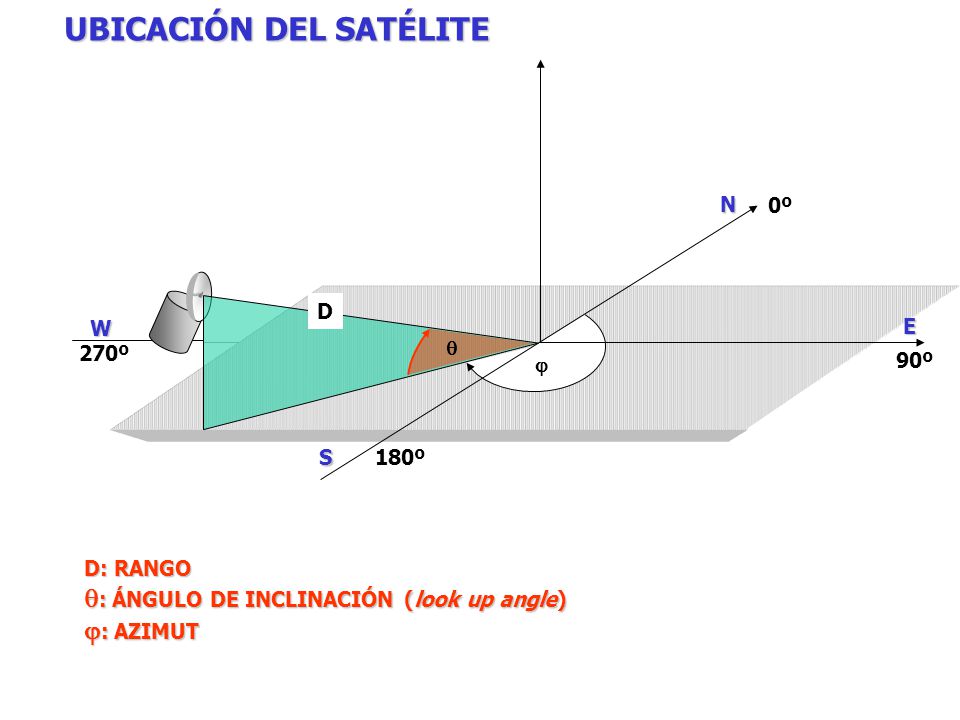

6 UBICACIÓN DEL SATÉLITE
0º D W E  270º  90º S 180º D: RANGO : ÁNGULO DE INCLINACIÓN (look up angle) : AZIMUT

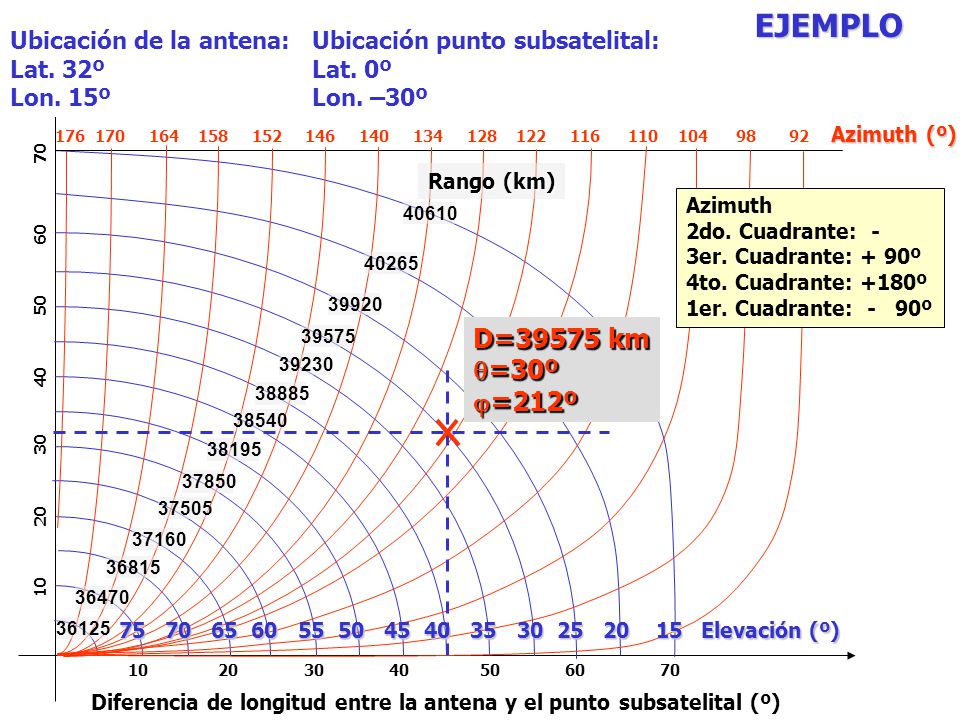

7 EJEMPLO D=39575 km =30º =212º Ubicación de la antena: Lat. 32º
Lon. 15º Ubicación punto subsatelital: Lat. 0º Lon. –30º Latitud de la antena (º) Azimuth (º) Rango (km) Azimuth 2do. Cuadrante: - 3er. Cuadrante: + 90º 4to. Cuadrante: +180º 1er. Cuadrante: º 40610 40265 39920 D=39575 km =30º =212º 39575 39230 38885 38540 38195 37850 37505 37160 36815 36470 36125 Elevación (º) Diferencia de longitud entre la antena y el punto subsatelital (º)

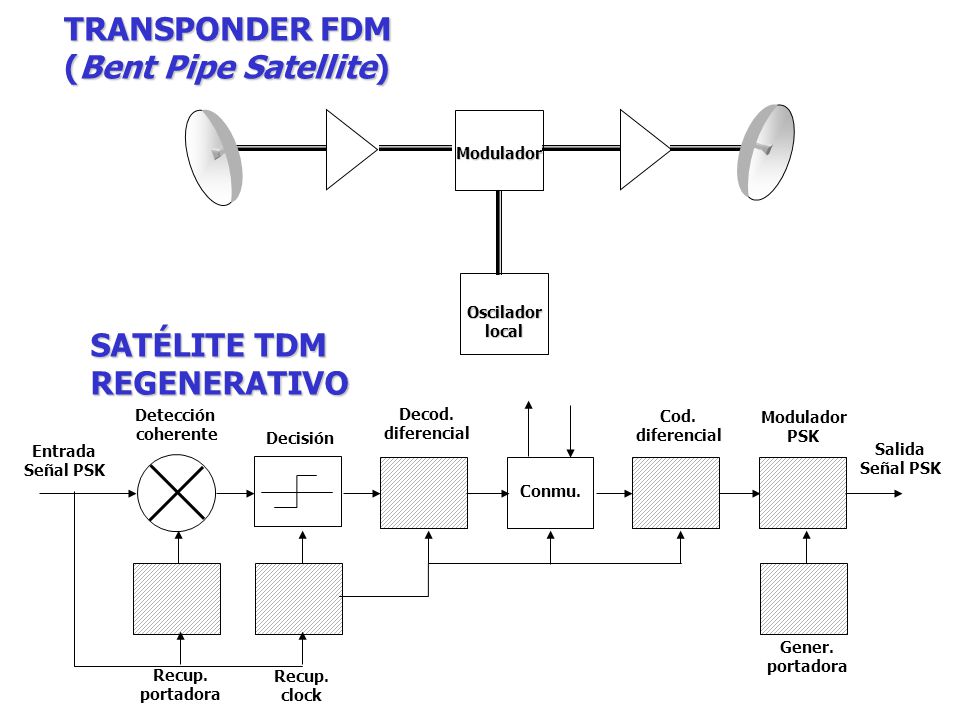

8 TRANSPONDER FDM (Bent Pipe Satellite) SATÉLITE TDM REGENERATIVO
Modulador Oscilador local SATÉLITE TDM REGENERATIVO Detección coherente Decod. diferencial Cod. diferencial Modulador PSK Decisión Entrada Señal PSK Salida Señal PSK Conmu. Gener. portadora Recup. portadora Recup. clock

9 FRECUENCIAS SATELITALES

10 ENLACE DEL SATÉLITE A LA ESTACIÓN TERRESTRE
EIRP (Efective Isotropically Radiated Power) FSL (Free Space Loss) (Isotropic Received Level) IRL AL (Atmosferic Loss) IRL (dBW)=EIRP(dBW)-FSL(dB)-AL(dB) FSL(dB)= log[D(km)]+20log[f(MHz)]

11 ESTACIÓN TERRESTRE y nivel de la portadora
Antena IRL ESTACIÓN TERRESTRE y nivel de la portadora Gan Lfe Tsky Lac Lgo Receptor GRF GIF Lfi Lcx C Frente del sistema receptor Plano de referencia

12 TEMPERATURA DEL CIELO (SÓLO FINES ACADÉMICOS) Elevación
1 10 100 1000 20 30 40 50 5º 10º 20º 30º 60º 90º SKY TEMPERATUR (K) FRECUENCIA (GHz) Elevación

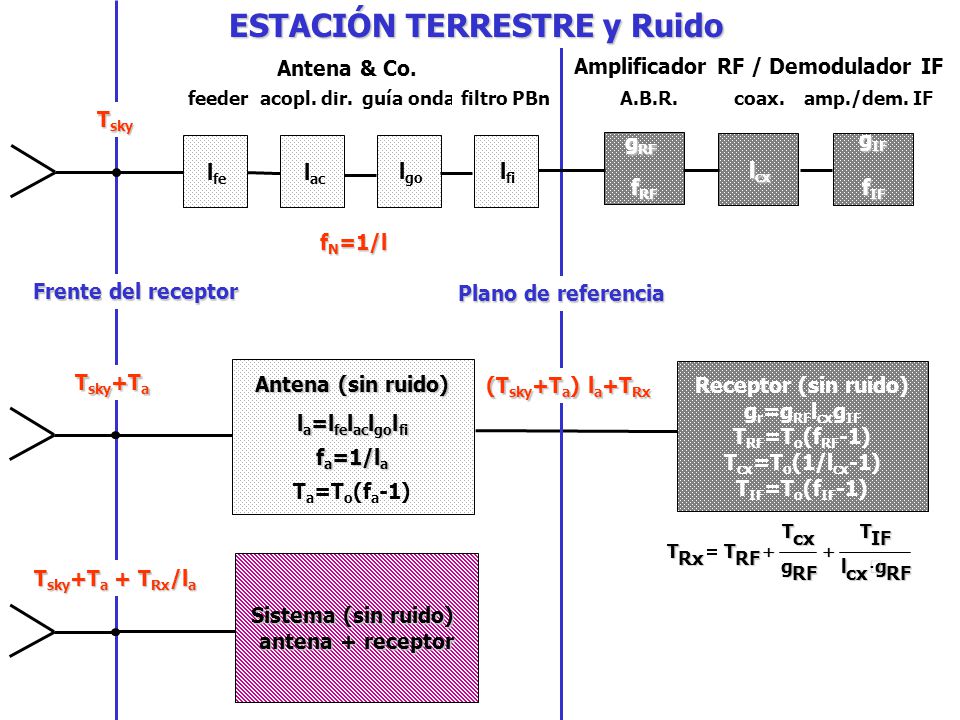

13 ESTACIÓN TERRESTRE y Ruido
Antena & Co. Amplificador RF / Demodulador IF feeder acopl. dir. guía onda filtro PBn A.B.R. coax. amp./dem. IF Tsky gRF fRF gIF fIF lfe lac lgo lfi lcx fN=1/l Frente del receptor Plano de referencia Tsky+Ta Antena (sin ruido) la=lfelaclgolfi fa=1/la Ta=To(fa-1) Receptor (sin ruido) gr=gRFlcxgIF TRF=To(fRF-1) Tcx=To(1/lcx-1) TIF=To(fIF-1) (Tsky+Ta) la+TRx T Rx RF cx g + IF l × Sistema (sin ruido) antena + receptor Tsky+Ta + TRx/la

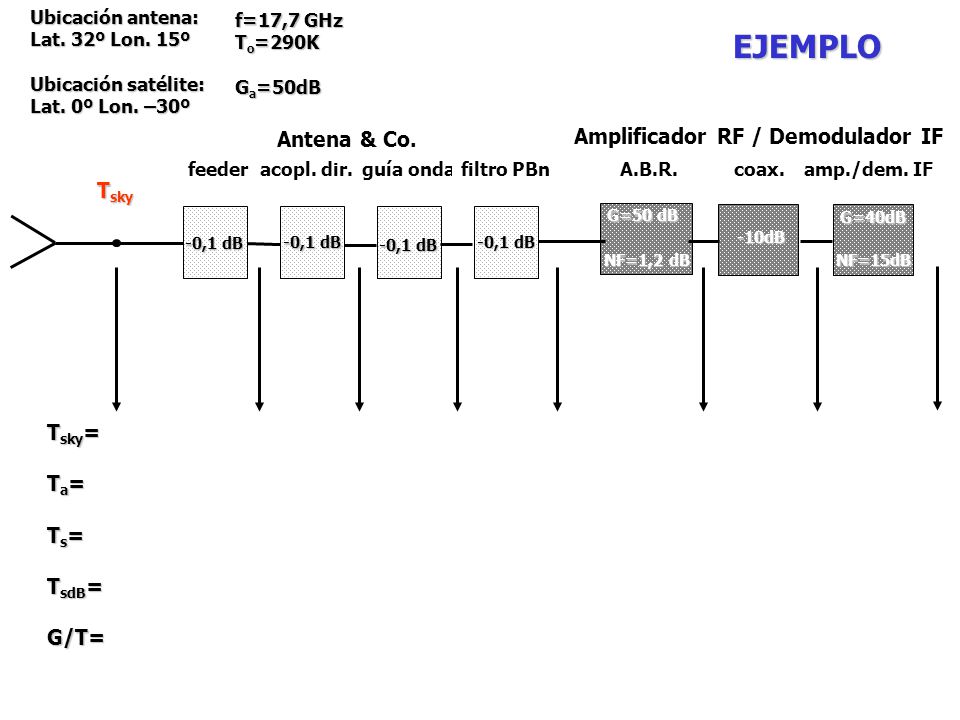

14 EJEMPLO Antena & Co. Amplificador RF / Demodulador IF Tsky Tsky= Ta=
Ubicación antena: Lat. 32º Lon. 15º Ubicación satélite: Lat. 0º Lon. –30º f=17,7 GHz To=290K Ga=50dB EJEMPLO Antena & Co. Amplificador RF / Demodulador IF feeder acopl. dir. guía onda filtro PBn A.B.R. coax. amp./dem. IF Tsky G=50 dB G=40dB -0,1 dB -0,1 dB -10dB -0,1 dB -0,1 dB NF=1,2 dB NF=15dB Tsky= Ta= Ts= TsdB= G/T=

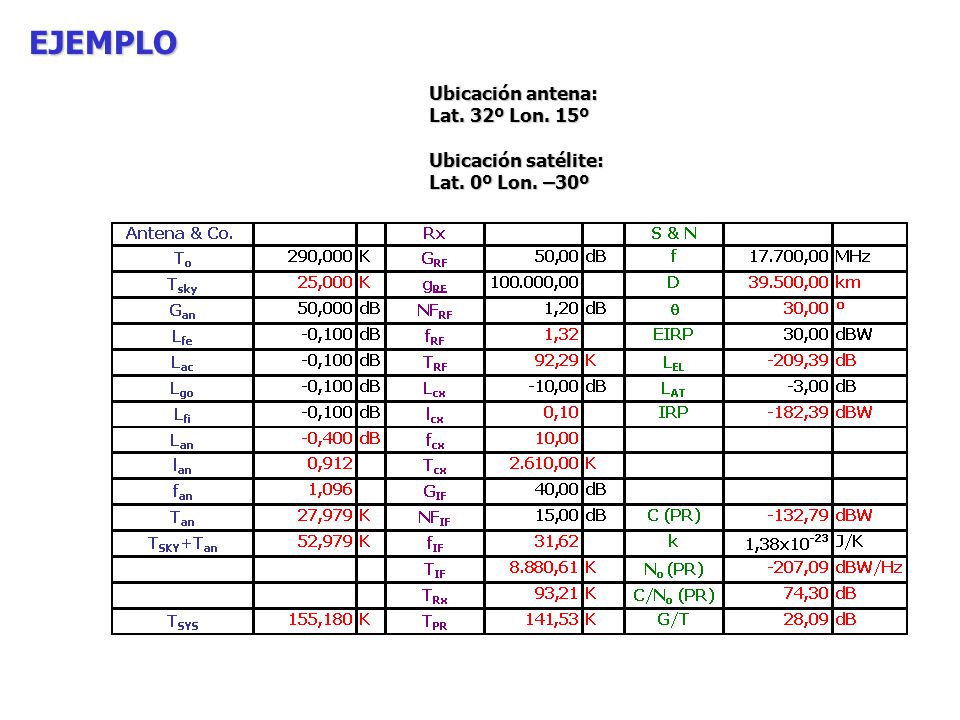

15 EJEMPLO Ubicación antena: Lat. 32º Lon. 15º Ubicación satélite:
