1 Procesamiento y Administración Técnicas para datos multibeam Fredericton – Canada Heeswijk – Hollanda Ellicott City – Estados Unidos Expositor: P Lund, Julio 2004

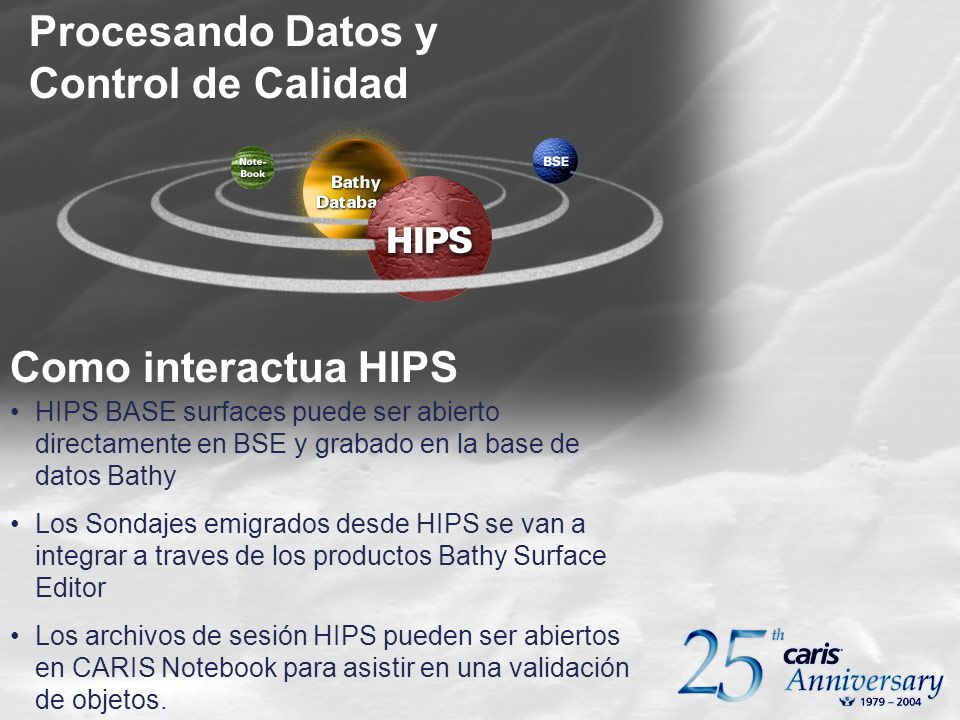

2 Procesando Datos y Control de Calidad HIPS BASE surfaces puede ser abierto directamente en BSE y grabado en la base de datos Bathy Los Sondajes emigrados desde HIPS se van a integrar a traves de los productos Bathy Surface Editor Los archivos de sesión HIPS pueden ser abiertos en CARIS Notebook para asistir en una validación de objetos. Como interactua HIPS

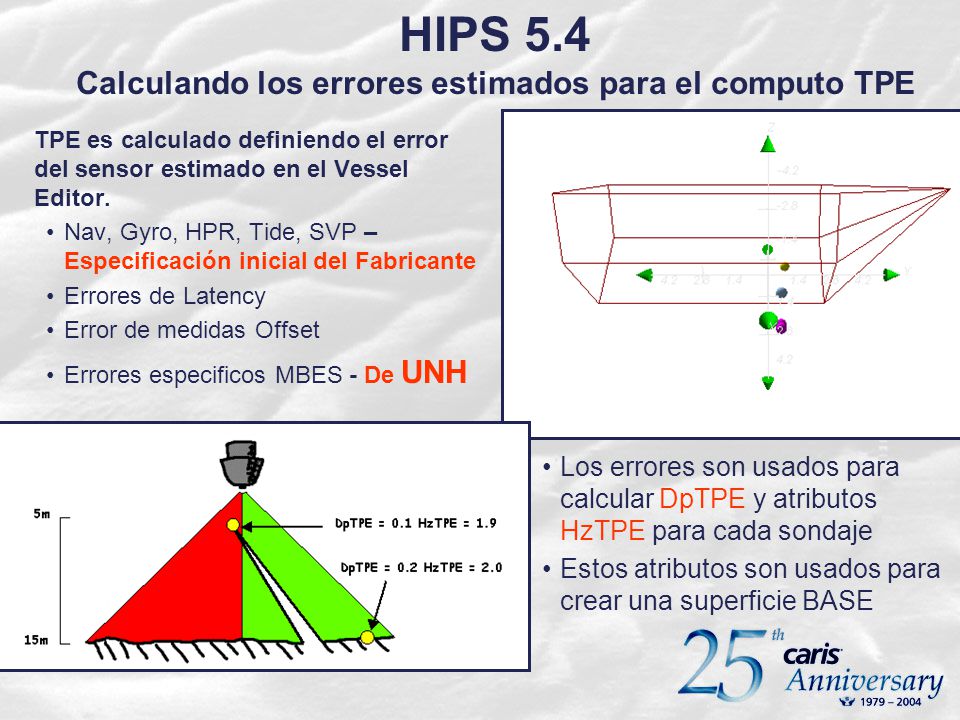

3 HIPS 5.4 Calculando los errores estimados para el computo TPE TPE es calculado definiendo el error del sensor estimado en el Vessel Editor. Nav, Gyro, HPR, Tide, SVP – Especificación inicial del Fabricante Errores de Latency Error de medidas Offset Errores especificos MBES - De UNH Los errores son usados para calcular DpTPE y atributos HzTPE para cada sondaje Estos atributos son usados para crear una superficie BASE

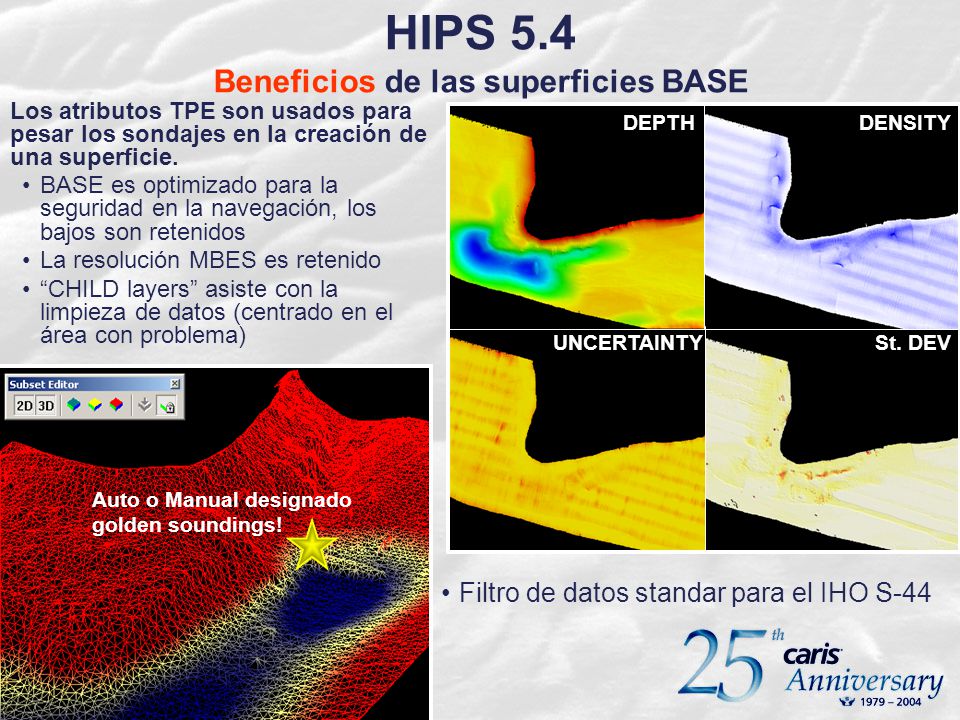

4 HIPS 5.4 Beneficios de las superficies BASE DENSITY St. DEVUNCERTAINTY Los atributos TPE son usados para pesar los sondajes en la creación de una superficie. BASE es optimizado para la seguridad en la navegación, los bajos son retenidos La resolución MBES es retenido “CHILD layers” asiste con la limpieza de datos (centrado en el área con problema) DEPTH Filtro de datos standar para el IHO S-44 Auto o Manual designado golden soundings!

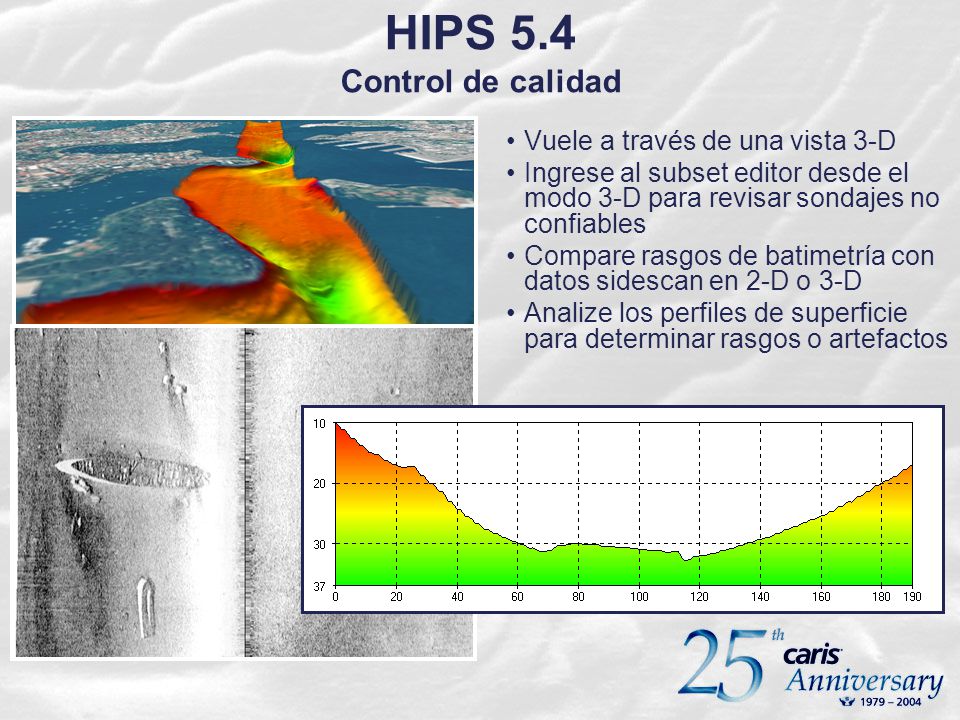

5 HIPS 5.4 Control de calidad Vuele a través de una vista 3-D Ingrese al subset editor desde el modo 3-D para revisar sondajes no confiables Compare rasgos de batimetría con datos sidescan en 2-D o 3-D Analize los perfiles de superficie para determinar rasgos o artefactos

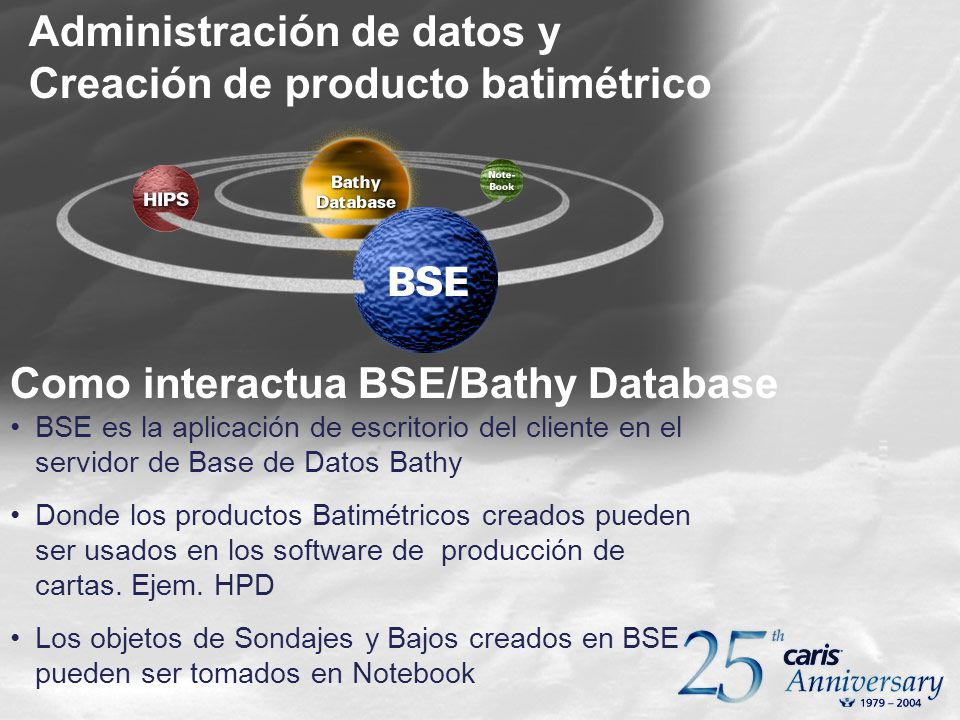

6 Administración de datos y Creación de producto batimétrico BSE es la aplicación de escritorio del cliente en el servidor de Base de Datos Bathy Donde los productos Batimétricos creados pueden ser usados en los software de producción de cartas. Ejem. HPD Los objetos de Sondajes y Bajos creados en BSE pueden ser tomados en Notebook Como interactua BSE/Bathy Database

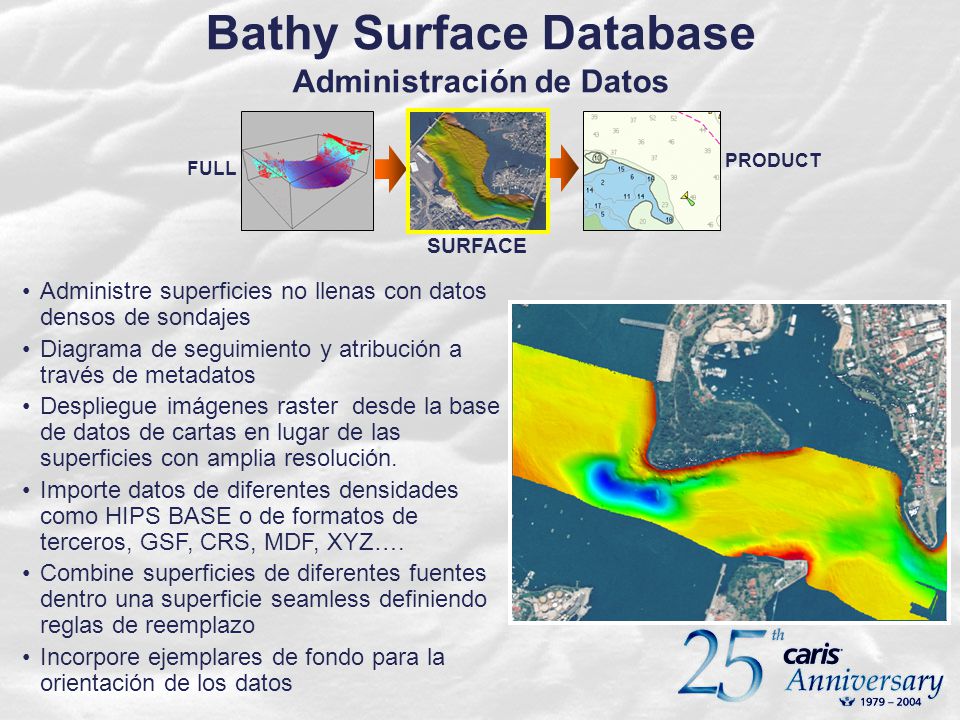

7 Administre superficies no llenas con datos densos de sondajes Diagrama de seguimiento y atribución a través de metadatos Despliegue imágenes raster desde la base de datos de cartas en lugar de las superficies con amplia resolución. Importe datos de diferentes densidades como HIPS BASE o de formatos de terceros, GSF, CRS, MDF, XYZ…. Combine superficies de diferentes fuentes dentro una superficie seamless definiendo reglas de reemplazo Incorpore ejemplares de fondo para la orientación de los datos Bathy Surface Database Administración de Datos FULL SURFACE PRODUCT

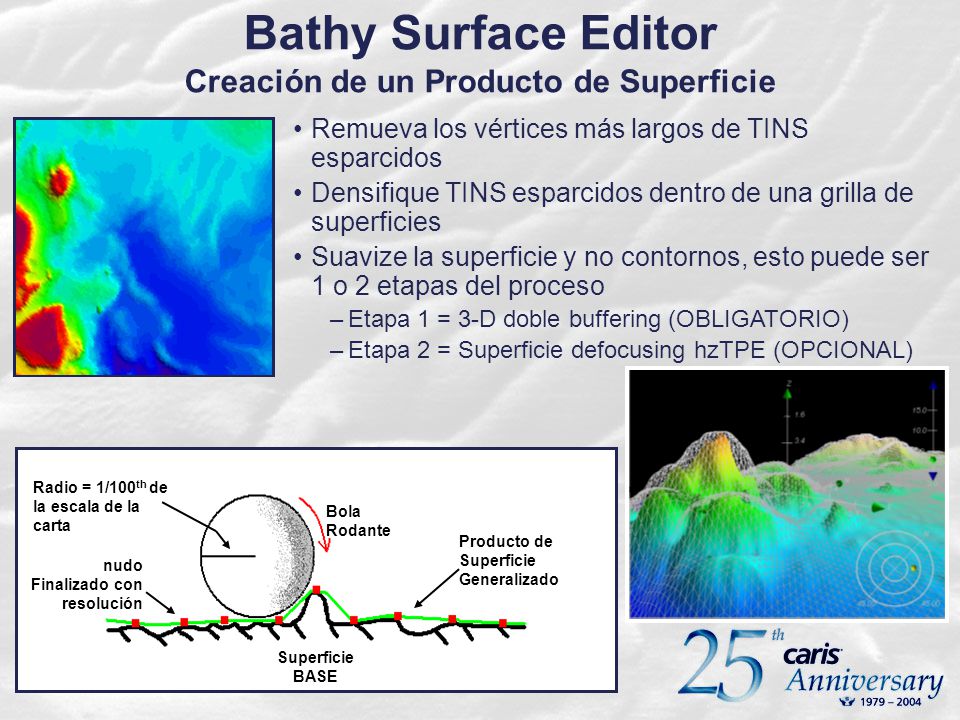

8 Bathy Surface Editor Creación de un Producto de Superficie Remueva los vértices más largos de TINS esparcidos Densifique TINS esparcidos dentro de una grilla de superficies Suavize la superficie y no contornos, esto puede ser 1 o 2 etapas del proceso –Etapa 1 = 3-D doble buffering (OBLIGATORIO) –Etapa 2 = Superficie defocusing hzTPE (OPCIONAL) Radio = 1/100 th de la escala de la carta Producto de Superficie Generalizado nudo Finalizado con resolución Superficie BASE Bola Rodante

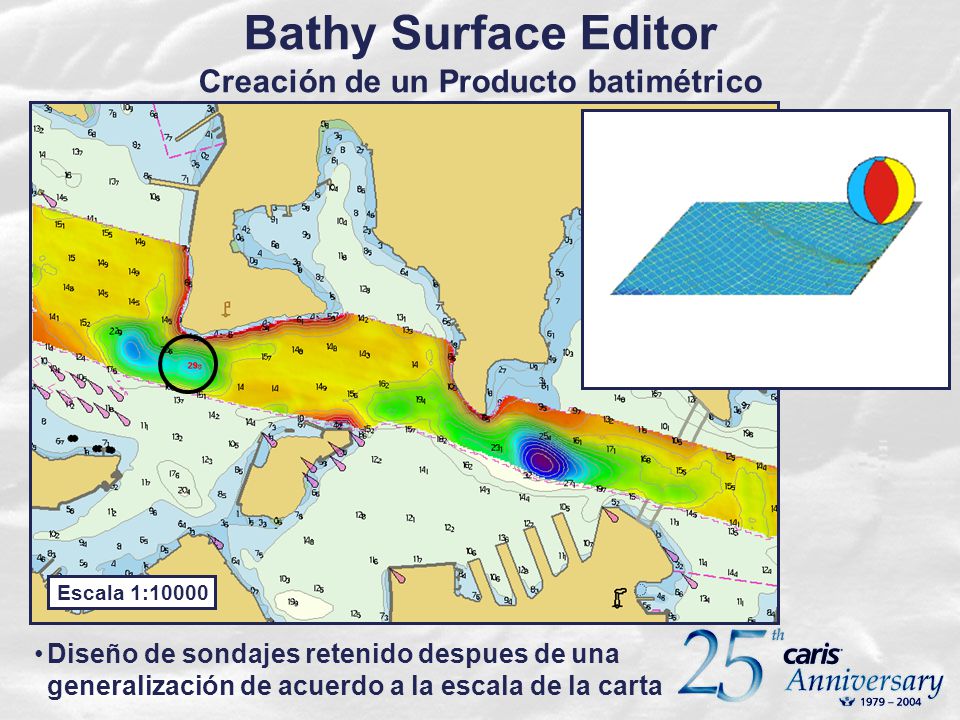

9 Bathy Surface Editor Creación de un Producto batimétrico Escala 1:10000 Diseño de sondajes retenido despues de una generalización de acuerdo a la escala de la carta

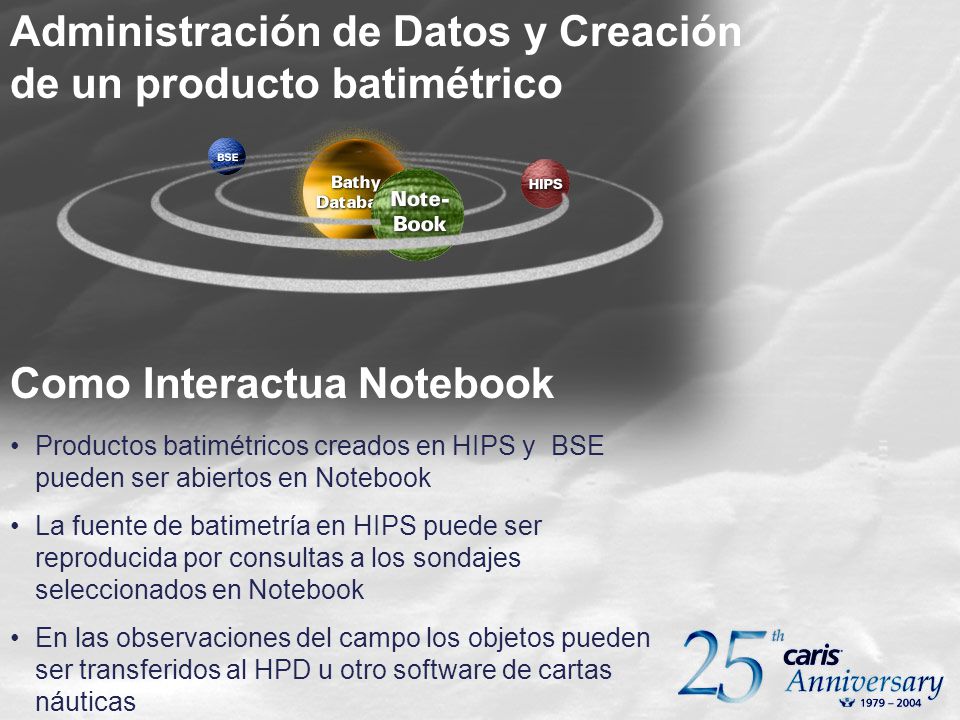

10 Administración de Datos y Creación de un producto batimétrico Productos batimétricos creados en HIPS y BSE pueden ser abiertos en Notebook La fuente de batimetría en HIPS puede ser reproducida por consultas a los sondajes seleccionados en Notebook En las observaciones del campo los objetos pueden ser transferidos al HPD u otro software de cartas náuticas Como Interactua Notebook

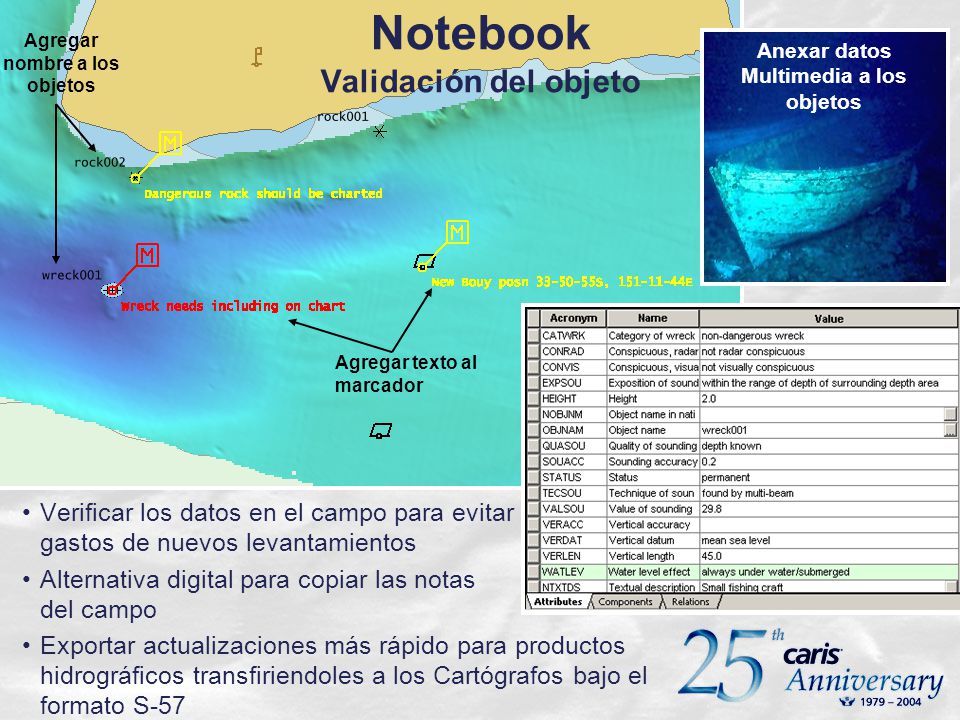

11 Notebook Validación del objeto Verificar los datos en el campo para evitar gastos de nuevos levantamientos Alternativa digital para copiar las notas del campo Anexar datos Multimedia a los objetos Exportar actualizaciones más rápido para productos hidrográficos transfiriendoles a los Cartógrafos bajo el formato S-57 Agregar nombre a los objetos Agregar texto al marcador

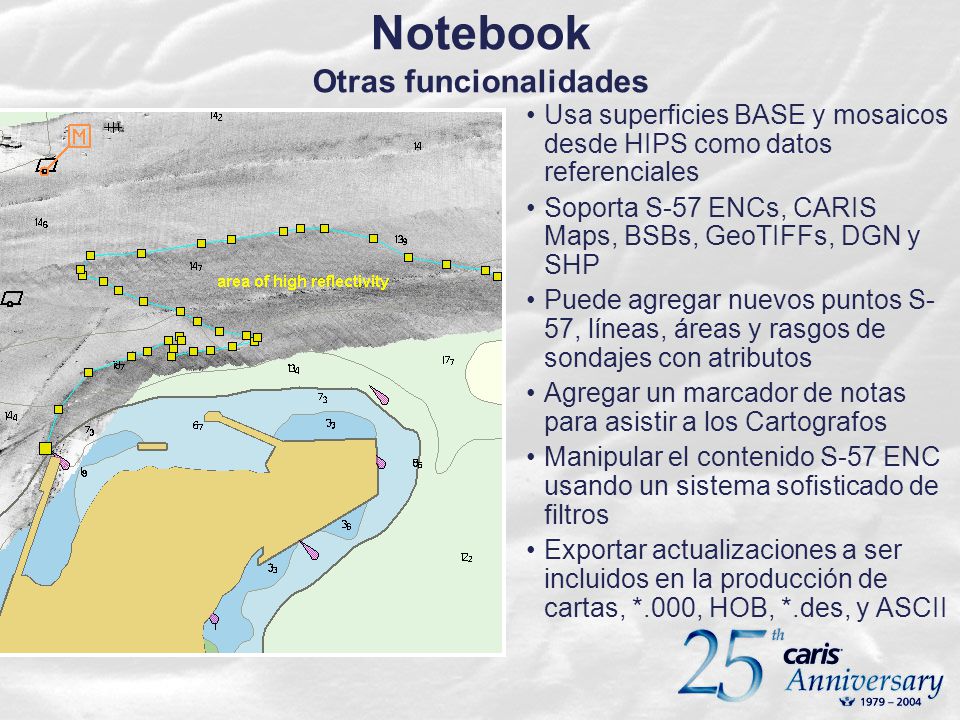

12 Notebook Otras funcionalidades Usa superficies BASE y mosaicos desde HIPS como datos referenciales Soporta S-57 ENCs, CARIS Maps, BSBs, GeoTIFFs, DGN y SHP Puede agregar nuevos puntos S- 57, líneas, áreas y rasgos de sondajes con atributos Agregar un marcador de notas para asistir a los Cartografos Manipular el contenido S-57 ENC usando un sistema sofisticado de filtros Exportar actualizaciones a ser incluidos en la producción de cartas, *.000, HOB, *.des, y ASCII

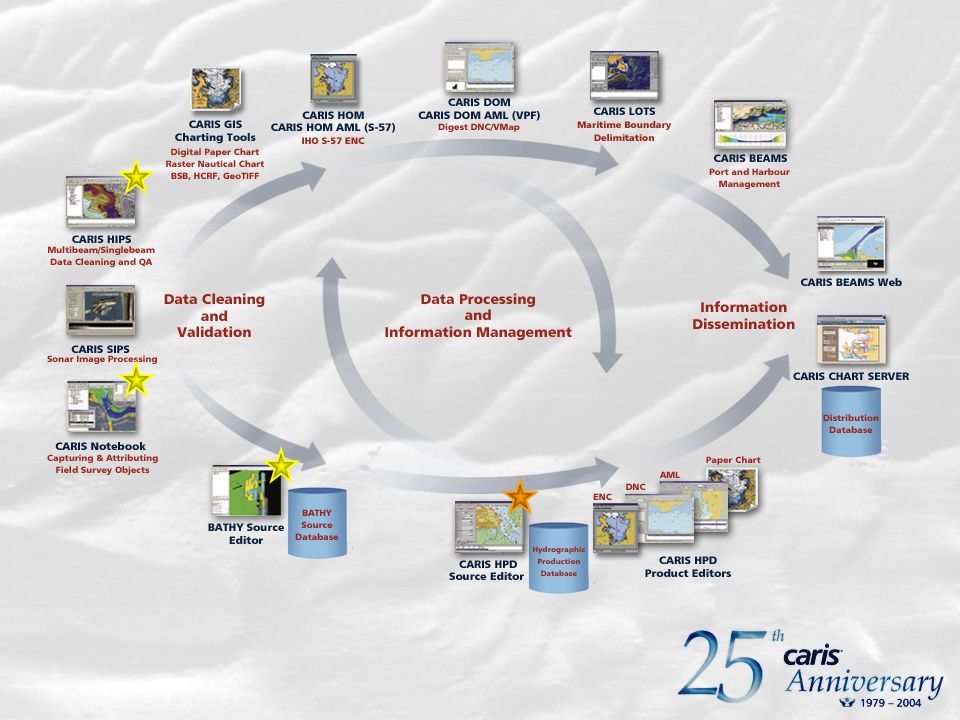

13
