Presentación del tema: "i.e.m Escuela normal superior de pasto"— Transcripción de la presentación:

1 i.e.m Escuela normal superior de pasto
Lenny alejandra taimbud Biela, manivela, y cigüeñal Examen final NOMBRES: Lenny Alejandra taimbud GRADO: 7.7 PROFESOR: Luis Felipe Alvear AREA:Tecnologia e informática final

2 Que es la biela, manivela y cigüeñal
Gabriela Quiñones Saavedra final

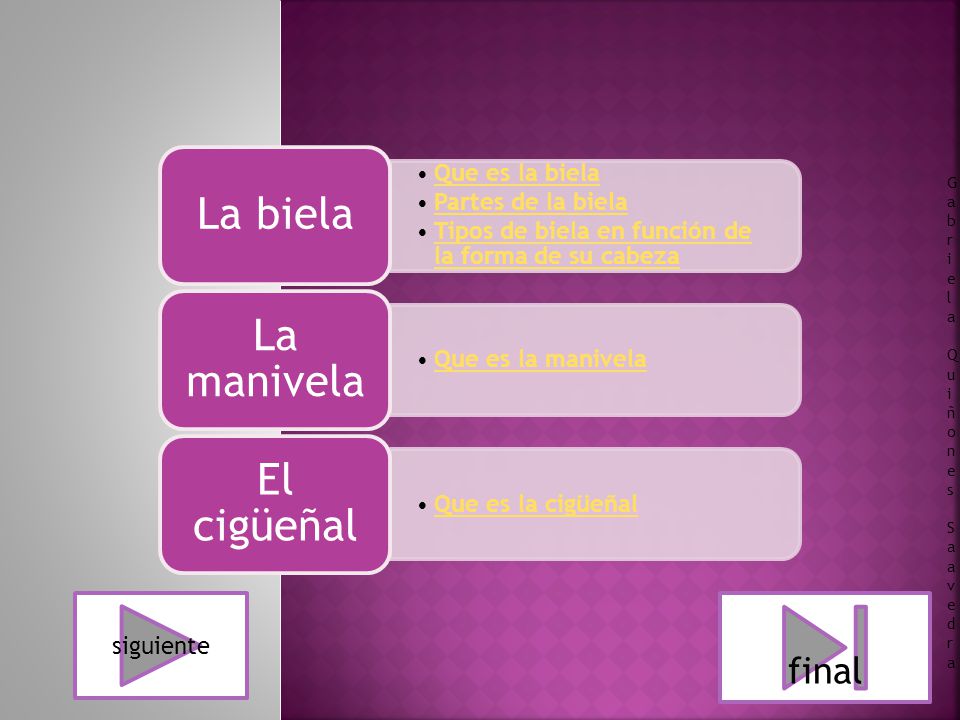

3 Tipos de biela en función de la forma de su cabeza
La biela Que es la biela Partes de la biela Tipos de biela en función de la forma de su cabeza La manivela Que es la manivela El cigüeñal Que es la cigüeñal Gabriela Quiñones Saavedra siguiente final

4 La biela manivela cigüeñal Antes final
Se denomina biela a un elemento que sometido a esfuerzo de tracción o comprensión transmite el movimiento articulando a otras partes manivela Se llama manivela a la pieza normalmente de hierro. Compuesta de dos ramas. cigüeñal Un cigüeñal o cigoñal es un eje acodado, con codos y contrapesos presente en ciertas maquinas que, aplicando el principio del mecanismos de biela Gabriela Quiñones Saavedra Antes final

5 Biela, manivela y cigüeñal
La biela Gabriela Quiñones Saavedra Se denomina biela a un elemento mecánico que sometido a esfuerzos de tracción o compresión, transmite el movimiento articulando a otras partes de la máquina. En un motor de combustión interna conectan el pistón al cigüeñal. Biela, manivela y cigüeñal

6 Biela, manivela y cigüeñal
Partes de la biela Gabriela Quiñones Saavedra Se pueden distinguir tres partes en una biela. La parte trasera de biela en el eje del pistón, es la parte con el agujero de menor diámetro, y en la que se introduce el casquillo a presión, en el que luego se inserta el bulón, un cilindro o tubo metálico que une la biela con el pistón. El cuerpo de la biela es la parte central, está sometido a esfuerzos de tracción-compresión en su eje longitudinal, y suele estar aligerado, presentando por lo general una sección en forma de doble T, y en algunos casos de cruz. La cabeza es la parte con el agujero de mayor diámetro, y se suele componer de dos mitades, una solidaria al cuerpo y una segunda postiza denominada sombrerete, que se une a la primera mediante pernos. Biela, manivela y cigüeñal

7 Tipos de biela en funcion de la forma de su cabeza
Gabriela Quiñones Saavedra Biela eterizada: Es aquella cuya cabeza de biela no es desmontable, no existe el sombrerete. En esos casos el conjunto cigüeñal-bielas es indesmentible, o bien es desmontable porque el cigüeñal se desmonta en las muñequillas. Biela aligerada: Si el ángulo que forma el plano que divide las dos mitades de la cabeza de biela, no forma un ángulo recto con el plano medio de la biela, que pasa por los ejes de pie y cabeza, sino que forma un ángulo, entonces se dice que la biela es aligerada. Biela, manivela y cigüeñal

8 La manivela Biela, manivela y cigüeñal
Gabriela Quiñones Saavedra Se llama manivela a la pieza normalmente de hierro, compuesta de dos ramas, una de las cuales se fija por un extremo en el eje de una maquina, de una rueda, palanca etc. y la otra forma el mango que sirve para mover al brazo, la máquina o la rueda. Puede servir también para efectuar la transformación inversa del movimiento circular en movimiento rectilíneo. Cuando se incorporan varias manivelas a un eje, éste se denomina cigüeñal. El mecanismo de biela y manivela es extensamente empleado en diversas máquinas, fundamentalmente para transformar el movimiento alternativo de los pistones de un motor de combustión interna en movimiento rotatorio de otros componentes. La ecuación de equilibrio de una manivela es: El esfuerzo que transmite una manivela cumple la ecuación de equilibrio de las palancas; y se ve que en cada uno de los lados de la igualdad se obtiene un valor que resulta de multiplicar una fuerza por su distancia al punto de giro. Este proceso se denomina "momento". Biela, manivela y cigüeñal

9 Biela, manivela y cigüeñal
La Cigüela Gabriela Quiñones Saavedra Un cigüeñal o cigoñal es un eje acodado, con codos y contrapesos presente en ciertas máquinas  que, aplicando el principio del mecanismo de biela – manivela , transforma el movimiento rectilíneo alternativo en circular uniforme y viceversa. En los motores de automóviles el extremo de la biela opuesta al bulón del pistón (cabeza de biela) conecta con la muñequilla, la cual junto con la fuerza ejercida por el pistón sobre el otro extremo (pie de biela) genera el par motor instantáneo. El cigüeñal va sujeto en los apoyos, siendo el eje que une los apoyos el eje del motor. Biela, manivela y cigüeñal

10 Gabriela Quiñones Saavedra
Como trabajar de aplicación realizar una presentación para el logro:3733 en la que utilice botones, hipervínculos y gráficos SMART ART. Logro 3733: hago uso de información la construcción y prueba de un montaje sencillo con biela, manivela y cigüeñal, como respuesta a una necesidad o problema
