VARIABLES CONTROLABLES DE LAS VOLADURAS

Presentación del tema: "VARIABLES CONTROLABLES DE LAS VOLADURAS"— Transcripción de la presentación:

1 VARIABLES CONTROLABLES DE LAS VOLADURAS

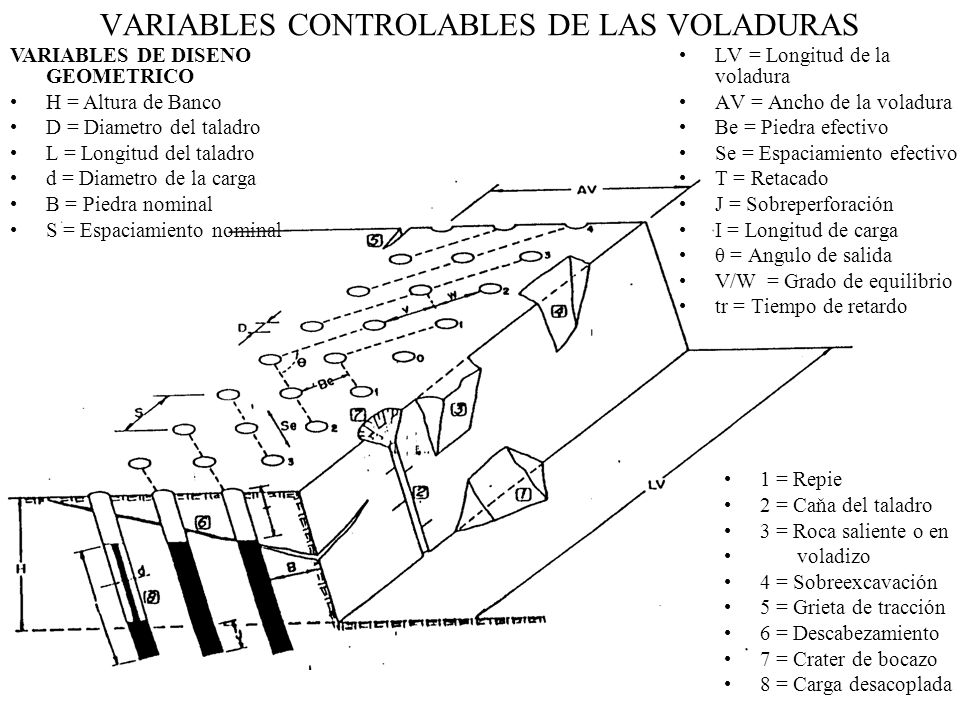

VARIABLES DE DISENO GEOMETRICO H = Altura de Banco D = Diametro del taladro L = Longitud del taladro d = Diametro de la carga B = Piedra nominal S = Espaciamiento nominal LV = Longitud de la voladura AV = Ancho de la voladura Be = Piedra efectivo Se = Espaciamiento efectivo T = Retacado J = Sobreperforación I = Longitud de carga θ = Angulo de salida V/W = Grado de equilibrio tr = Tiempo de retardo 1 = Repie 2 = Caňa del taladro 3 = Roca saliente o en voladizo 4 = Sobreexcavación 5 = Grieta de tracción 6 = Descabezamiento 7 = Crater de bocazo 8 = Carga desacoplada

2 FORMULAS DE CALCULO DE ESQUEMAS DE VOLADURAS EN BANCO

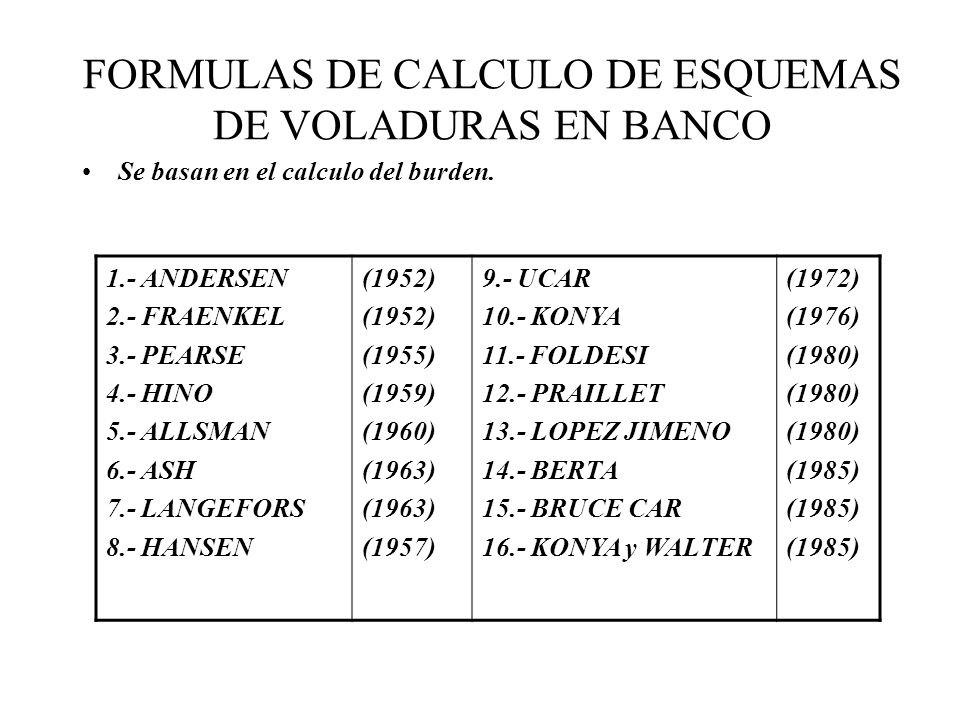

Se basan en el calculo del burden. 1.- ANDERSEN 2.- FRAENKEL 3.- PEARSE 4.- HINO 5.- ALLSMAN 6.- ASH 7.- LANGEFORS 8.- HANSEN (1952) (1955) (1959) (1960) (1963) (1957) 9.- UCAR 10.- KONYA 11.- FOLDESI 12.- PRAILLET 13.- LOPEZ JIMENO 14.- BERTA 15.- BRUCE CAR 16.- KONYA y WALTER (1972) (1976) (1980) (1985)

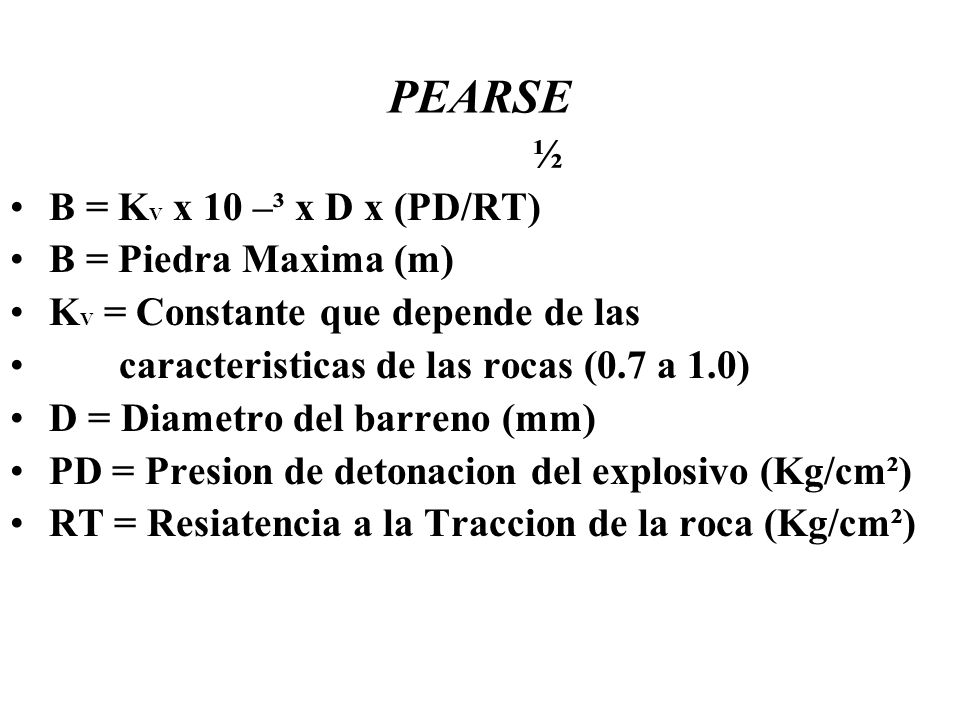

3 PEARSE ½ B = KV x 10 –³ x D x (PD/RT) B = Piedra Maxima (m)
KV = Constante que depende de las caracteristicas de las rocas (0.7 a 1.0) D = Diametro del barreno (mm) PD = Presion de detonacion del explosivo (Kg/cm²) RT = Resiatencia a la Traccion de la roca (Kg/cm²)

4 Voladura de gran diametro de180 a 450 mm

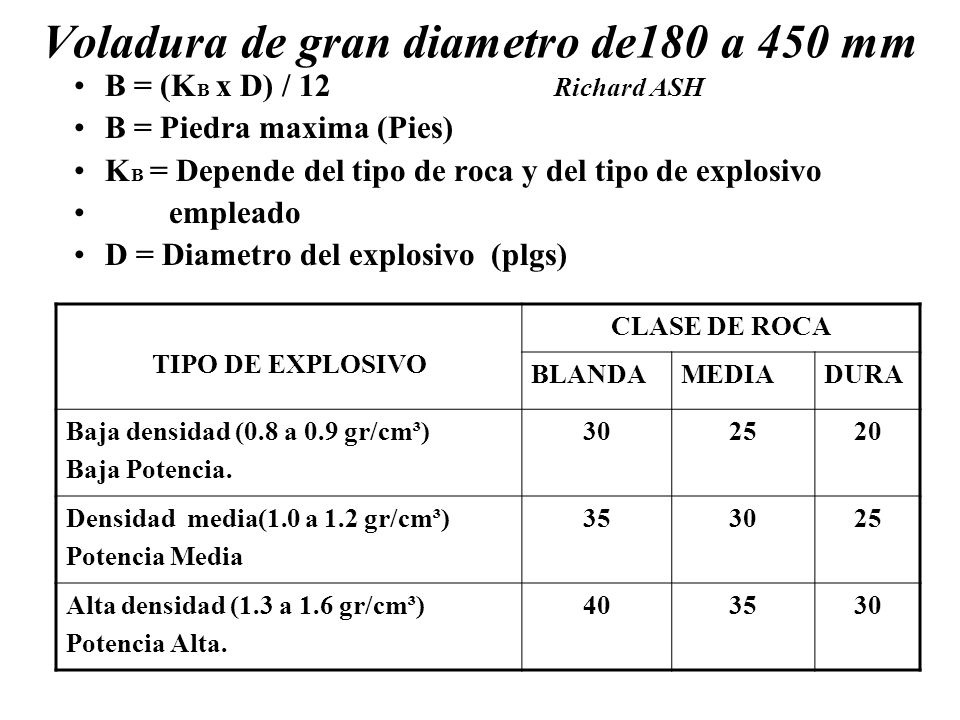

B = (KB x D) / 12 Richard ASH B = Piedra maxima (Pies) KB = Depende del tipo de roca y del tipo de explosivo empleado D = Diametro del explosivo (plgs) TIPO DE EXPLOSIVO CLASE DE ROCA BLANDA MEDIA DURA Baja densidad (0.8 a 0.9 gr/cm³) Baja Potencia. 30 25 20 Densidad media(1.0 a 1.2 gr/cm³) Potencia Media 35 Alta densidad (1.3 a 1.6 gr/cm³) Potencia Alta. 40

5 ASH INICIACION Simultanea. Taladros secuenciada con mucho retardo.

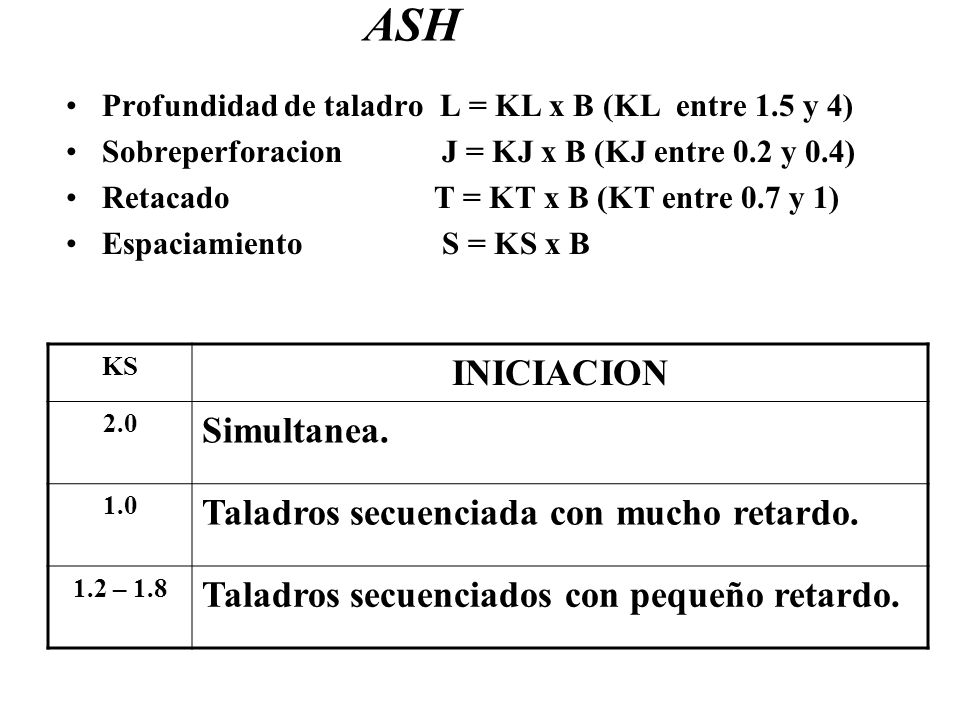

Profundidad de taladro L = KL x B (KL entre 1.5 y 4) Sobreperforacion J = KJ x B (KJ entre 0.2 y 0.4) Retacado T = KT x B (KT entre 0.7 y 1) Espaciamiento S = KS x B KS INICIACION 2.0 Simultanea. 1.0 Taladros secuenciada con mucho retardo. 1.2 – 1.8 Taladros secuenciados con pequeño retardo.

6 Voladuras de pequeño diametro 65 a 165 mm

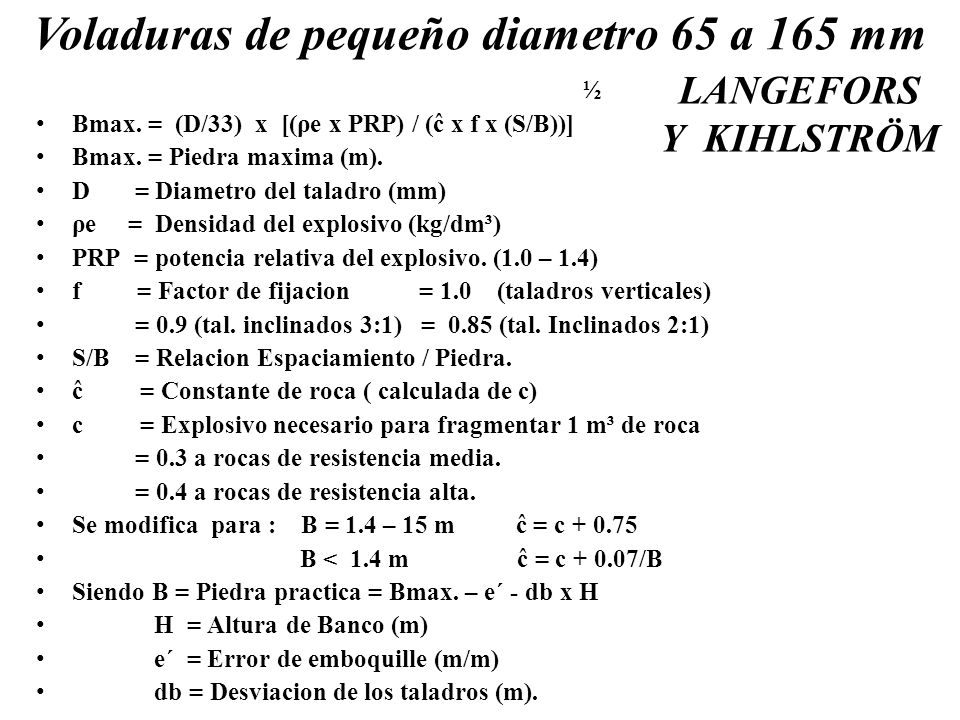

Bmax. = (D/33) x [(ρe x PRP) / (ĉ x f x (S/B))] Bmax. = Piedra maxima (m). D = Diametro del taladro (mm) ρe = Densidad del explosivo (kg/dm³) PRP = potencia relativa del explosivo. (1.0 – 1.4) f = Factor de fijacion = (taladros verticales) = 0.9 (tal. inclinados 3:1) = (tal. Inclinados 2:1) S/B = Relacion Espaciamiento / Piedra. ĉ = Constante de roca ( calculada de c) c = Explosivo necesario para fragmentar 1 m³ de roca = 0.3 a rocas de resistencia media. = 0.4 a rocas de resistencia alta. Se modifica para : B = 1.4 – 15 m ĉ = c B < 1.4 m ĉ = c /B Siendo B = Piedra practica = Bmax. – e´ - db x H H = Altura de Banco (m) e´ = Error de emboquille (m/m) db = Desviacion de los taladros (m). LANGEFORS Y KIHLSTRÖM

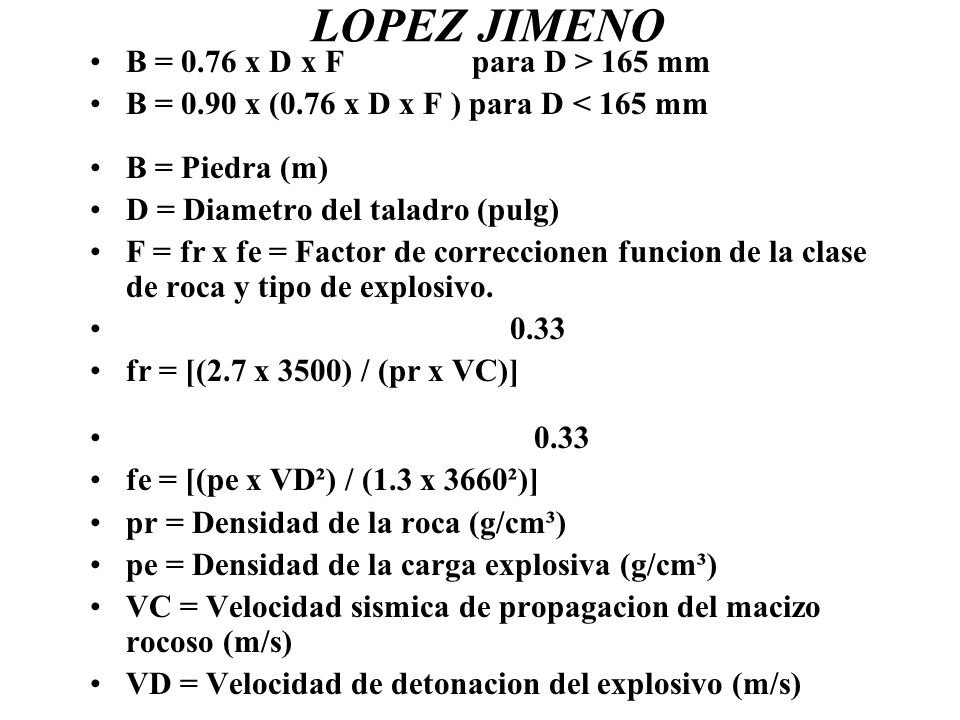

7 LOPEZ JIMENO B = 0.76 x D x F para D > 165 mm
B = 0.90 x (0.76 x D x F ) para D < 165 mm B = Piedra (m) D = Diametro del taladro (pulg) F = fr x fe = Factor de correccionen funcion de la clase de roca y tipo de explosivo. 0.33 fr = [(2.7 x 3500) / (pr x VC)] fe = [(pe x VD²) / (1.3 x 3660²)] pr = Densidad de la roca (g/cm³) pe = Densidad de la carga explosiva (g/cm³) VC = Velocidad sismica de propagacion del macizo rocoso (m/s) VD = Velocidad de detonacion del explosivo (m/s)
