1 Enfriadores por aire

2 Datos de entrada

3 Datos de Entrada para el Diseño
Condiciones del proceso (Una sola fase) Flujo másico de entrada Temperaturas de entrada y salida del fluido de proceso Flujo calórico a ser retirado por el equipo Presión de entrada y Caída de presión permitida Propiedades termodinámicas (densidad, viscosidad, conductividad térmica, capacidad calórica) del fluido de proceso o composición del mismo Factor de ensuciamiento

4 Datos de Entrada para el Diseño
Condiciones de proceso (Condensación) Flujos de entrada y salida de líquido y vapor Curva de calor Temperaturas de entrada y salida del fluido de proceso Flujo calórico a ser retirado por el equipo Presión de entrada y Caída de presión permitida Propiedades termodinámicas (densidad, viscosidad, conductividad térmica, capacidad calórica) del fluido de proceso o composición del mismo Factor de ensuciamiento

5 Datos de Entrada para el Diseño
Condiciones del ambiente Temperatura del aire Altura sobre el nivel del mar Condiciones de diseño Presión y temperatura de diseño Características del equipo Especificaciones de boquillas Espacio físico disponible para el equipo Especificaciones de materiales (Metalurgia responsabilidad del Cliente) Requerimientos especiales

6 Datos requeridos para el diseño

7 Resultados del diseño de Enfriadores por aire

8 Resultados del diseño Características del equipo
Número de bahías por unidad, área de transferencia, MTD, Coeficiente global de transferencia de calor Comportamiento del equipo: Temperatura de salida del aire, caída de presión estática del aire, flujo de aire requerido, caída de presión del fluido de proceso Dimensiones: Ancho y largo del haz tubular, número de tubos, diámetro, espesor y largo de tubos, separación entre tubos, número de filas y de pases, densidad, altura y espesor del aletado

9 Resultados del diseño Materiales Tubo, cabezal, tapones, bridas
Ventiladores Modelo, número de ventiladores por bahía Diámetro, número de aspas, ángulo de las aspas RPM, BHP Otros Reductores de velocidad Conexiones

10 Air Cooler Specification Sheet

11 Programas de cálculo de Enfriadores por aire
HTRI Xchanger Suite: Xace In house

12 San Joaquín Enfriador de Reciclo Nivel 60 psig

13 HTRI Xchanger Suite: Xace

14 Introducción de datos

15 Introducción de datos

16 Geometría

17 Conexiones

18 Haz Tubular

19 Tubos

20 Aletado

21 Condiciones de proceso

22 Fluido de proceso

23 Perfil de Temperatura

24 Curva de Calor

25 Propiedades Termodinámicas

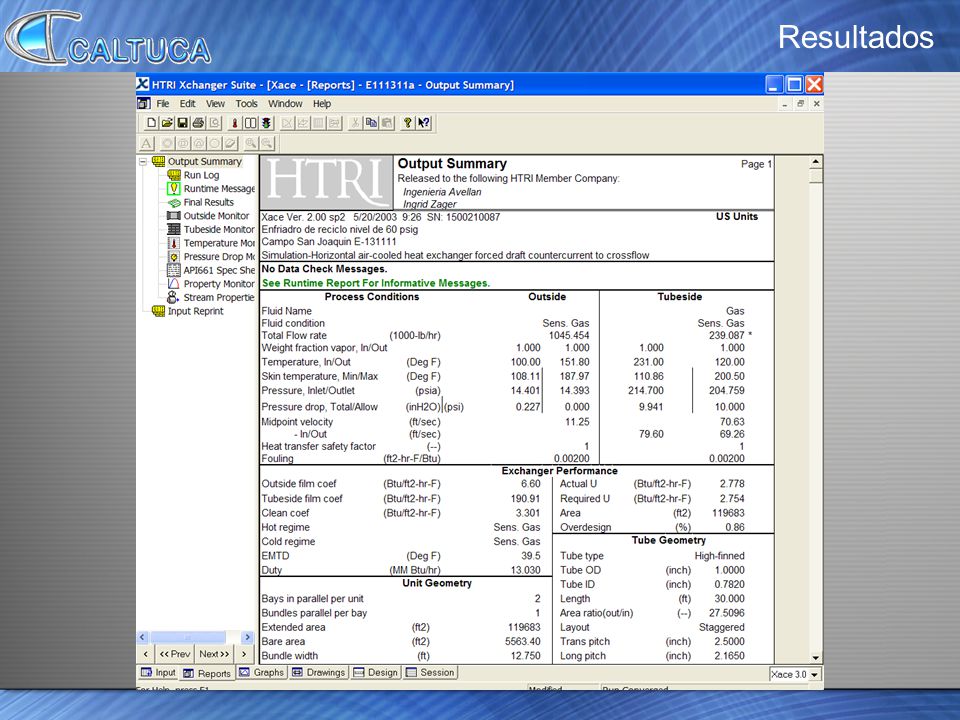

26 Resultados

27 Cálculo de Enfriadores: In house

28 Introducción de datos

29 Propiedades Termodinámicas

30 Resultados

31 Ventilador

32 Datos Generales

33 Materiales

34 Equipos Mecánicos

35 Estructura y Plataformas

36 Data Sheet

37 Cálculo de ventiladores

38 Cálculo para ventiladores Moore

39 Planos de enfriadores

40 Plano: Arreglo General

41 Plano: Condiciones Generales

42 Plano: Arreglo Tubular

43 Plano: Placa de Identificación

44 Plano: Mapa de Soldadura
