1 INDICE 1.- INTRODUCCIÓN 2.- SISTEMAS DE PESAJE ELECTRÓNICO
2.1.- TRANSDUCTOR. CELULA DE CARGA 2.2.- INSTRUMENTO DE MEDIDA 3.- RECEPTOR DE CARGA. 3.1.- CELULA DE CARGA EN BASE DE CABINA 3.2.- CELULA DE CARGA EN CABLES 3.3.- CELULA DE CARGA EN BANCADA MOTOR. 4.- INSTRUMENTOS DE MEDICION. 4.1.- EQUIPO PESACARGAS Y UNIDAD DE CONTROL 4.2.- DISPLAY 4.3.- CRITERIOS DE ELECCIÓN Técnicas de medición y equipos de precisión

2 1.- INTRODUCCIÓN SISTEMAS MECANICOS  SISTEMAS ELECRONICOS
MEDICION DIRECTA DE LA FUERZA FUNCION: PREVENCION ACCIDENTES USO INDEBIDO APARATOS CARACTERISTICAS: CARGA NOMINAL INFORMACION DIRECTA EN CABINA Técnicas de medición y equipos de precisión

3 2.- SISTEMAS DE PESAJE ELECTRÓNICO
2.1.- EL TRANSDUCTOR. LA CELULA DE CARGA DE GALGAS EXTENSIOMETRICAS TIPOS: 1.- COMPRESIÓN. 2.- TENSIÓN. 3.- FLEXIÓN. PRINCIPIO DE FUNCIONAMIENTO CÉLULA DE CARGA (LOAD CELL) SENSORES (GALGAS EXTENSIOMÉTRICAS) . GALGA EXTENSIOMÉTRICA (STRAIN GAGE) DEFORMACIÓN SEÑAL ELÉCTRICA. RESISTENCIA ELÉCTRICA MODIFICA VALOR EN FUNCIÓN DE PEQUEÑOS CAMBIOS DE LONGITUD. Técnicas de medición y equipos de precisión

4 2.- SISTEMAS DE PESAJE ELECTRÓNICO
PRINCIPIO DE MEDIDA 1.- EL VALOR DE LA RESISTENCIA DE UN CONDUCTOR ESTÁ EN FUNCIÓN DE SUS CARACTERÍSTICAS GEOMÉTRICAS. 2.- A TODO AUMENTO DE LONGITUD CORRESPONDE UNA DISMINUCIÓN DE SECCIÓN. 3.- LA VARIACIÓN DE RESISTIVIDAD ES PROPORCIONAL A LA VARIACIÓN RELATIVA DE VOLUMEN. COEFICIENTE DE SENSIBILIDAD O FACTOR DE GALGA (K) K= DONDE ES EL CAMBIO RELATIVO DE RESISTENCIA PARA UNA DEFORMACIÓN (TAMBIÉN RELATIVA). MEDIR CAMBIO DE RESISTENCIA UTILIZA EL PUENTE WHEATSTONE. Técnicas de medición y equipos de precisión

5 2.- SISTEMAS DE PESAJE ELECTRÓNICO
ELEMENTOS CALIBRACION COMPENSACION PROTECCION Técnicas de medición y equipos de precisión

6 2.- SISTEMAS DE PESAJE ELECTRÓNICO
2.2.- INSTRUMENTO DE MEDIDA. INSTRUMENTACIÓN SIN MICROPROCESADOR Técnicas de medición y equipos de precisión

7 2.- SISTEMAS DE PESAJE ELECTRÓNICO
2.2.- INSTRUMENTO DE MEDIDA. INSTRUMENTACIÓN CON MICROPROCESADOR INSTRUMENTACIÓN ANALOGICA. Técnicas de medición y equipos de precisión

8 2.- SISTEMAS DE PESAJE ELECTRÓNICO
2.2.- INSTRUMENTO DE MEDIDA. INSTRUMENTACIÓN CON MICROPROCESADOR INSTRUMENTACIÓN DIGITAL. Técnicas de medición y equipos de precisión

9 2.- SISTEMAS DE PESAJE ELECTRÓNICO
2.2.- INSTRUMENTO DE MEDIDA. CALIBRACION 1.- PESOS PATRÓN. 2.-RESISTENCIA SHUNT EMPLAZADA EN UN BRAZO DEL PUENTE DE WHETSTONE. 3.-SECUENCIA DE VALORES EN MV/V Y SUS CORRESPONDENCIAS EN UNIDADES 4.-UTILIZANDO LA HOJA DE CARACTERÍSTICAS PERSONALIZADAS DE CADA CÉLULA CON EL FIN DE INTRODUCIR LA SEÑAL DE SALIDA DEL TRANSDUCTOR EN MV/V. Técnicas de medición y equipos de precisión

10 Recomendada en: ASCENSORES NUEVOS
3.- RECEPTOR DE CARGA. 3.1.- CELULA DE CARGA EN BASE DE CABINA ESPECIFICACIONES TÉCNICAS Sensibilidad 2 mV/V Tensión de excitación 5…10 V  Tolerancia de ajuste al cero < 5% FE No linealidad < 0.15% FE No repetibilidad < 0.15% FE Histéresis < 0.1% FE Error combinado < 0.2% FE Resistencia de entrada 350 ± 10  Resistencia de salida 350 ± 0.4  Resistencia al aislamiento ^4  Máxima carga de trabajo 150% FE Limite de carga 200% FE Recomendada en: ASCENSORES NUEVOS OTRAS Temperatura de trabajo 0-60º C Tensión de alimentación galga 3 V Corriente máxima consumida 40 mA Técnicas de medición y equipos de precisión

11 COLOCACIÓN Técnicas de medición y equipos de precisión

12 CARACTERÍSTICAS FÍSICAS
Montada sobre taco silent-block. (evitar vibraciones) Máxima precisión con 4 células activas. (punto de aplicación) Permite el trabajo en paralelo. (según equipos de control) DIMENSIONES Técnicas de medición y equipos de precisión

13 3.- RECEPTOR DE CARGA. 3.2.- CELULA DE CARGA EN CABLES
ESPECIFICACIONES TÉCNICAS Sensibilidad 2 mV/V Tensión de excitación 5…10 V Tolerancia de ajuste al cero < 5% FE No linealidad < 0.15% FE No repetibilidad < 0.15% FE Histéresis < 0.1% FE Error combinado < 0.2% FE Resistencia de entrada 350 ± 10  Resistencia de salida 350 ± 0.4  Resistencia al aislamiento ^4  Máxima carga de trabajo 150% FE Limite de carga 200% FE OTRAS Temperatura de trabajo 0-60º C Tensión de alimentación galga 3 V Corriente máxima consumida 40 mA Técnicas de medición y equipos de precisión

14 COLOCACIÓN Técnicas de medición y equipos de precisión

15 DIMENSIONES Técnicas de medición y equipos de precisión
Disponibles para diferente numero y diámetro de cables. Técnicas de medición y equipos de precisión

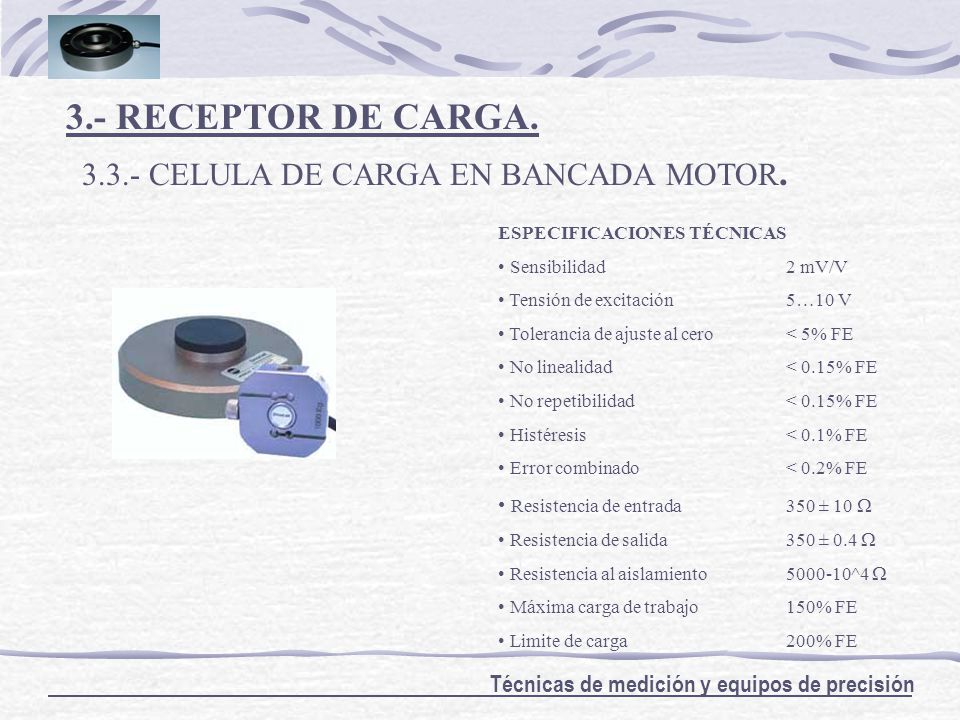

16 3.- RECEPTOR DE CARGA. 3.3.- CELULA DE CARGA EN BANCADA MOTOR.
ESPECIFICACIONES TÉCNICAS Sensibilidad 2 mV/V Tensión de excitación 5…10 V Tolerancia de ajuste al cero < 5% FE No linealidad < 0.15% FE No repetibilidad < 0.15% FE Histéresis < 0.1% FE Error combinado < 0.2% FE Resistencia de entrada 350 ± 10  Resistencia de salida 350 ± 0.4  Resistencia al aislamiento ^4  Máxima carga de trabajo 150% FE Limite de carga 200% FE Técnicas de medición y equipos de precisión

17 COLOCACIÓN Técnicas de medición y equipos de precisión
Células de carga a compresión. Células de carga a tracción (compresión). Técnicas de medición y equipos de precisión

18 CARACTERÍSTICAS FÍSICAS
Montada sobre taco silent-block. (evitar vibraciones) Permite el trabajo en paralelo. (según equipos de control) DIMENSIONES Células de carga a compresión. Células de carga a tracción (compresión). Técnicas de medición y equipos de precisión

19 4.- INSTRUMENTOS DE MEDICION.
4.1.- EQUIPO PESACARGAS Y UNIDAD DE CONTROL - ALIMENTACIÓN ENTRE V, SEGÚN MARCAS. - AMPLIFICADOR Y COMPARADORES, CON RETARDO AJUSTABLE PARA EVITAR INERCIAS. - INDICACIÓN MEDIANTE RELÉS PROGRAMABLES. Técnicas de medición y equipos de precisión

20 4.2.- DISPLAY Técnicas de medición y equipos de precisión
- INDICACIÓN DE COMPLETO / SOBREPESO O PROGRESIVO. - INDICADORES ACÚSTICOS Y/O LUMINOSOS. Técnicas de medición y equipos de precisión

21 4.3.- CRITERIOS DE ELECCIÓN
MARCA RELES ALIMENTACIÓN (V) CTA Completo Sobrecarga 230 DINACELL Función auxiliar 220 INSERCAD Presencia Sobrecarga  24 MICELECT 80% carga SISTEL Vacío 85% carga 100% carga 110, 220 Técnicas de medición y equipos de precisión
