1 Strand Jacks Strand Jack Base Soporte Jack Multi-Cables Carga a Izar Anclaje de carga Jack Assembly

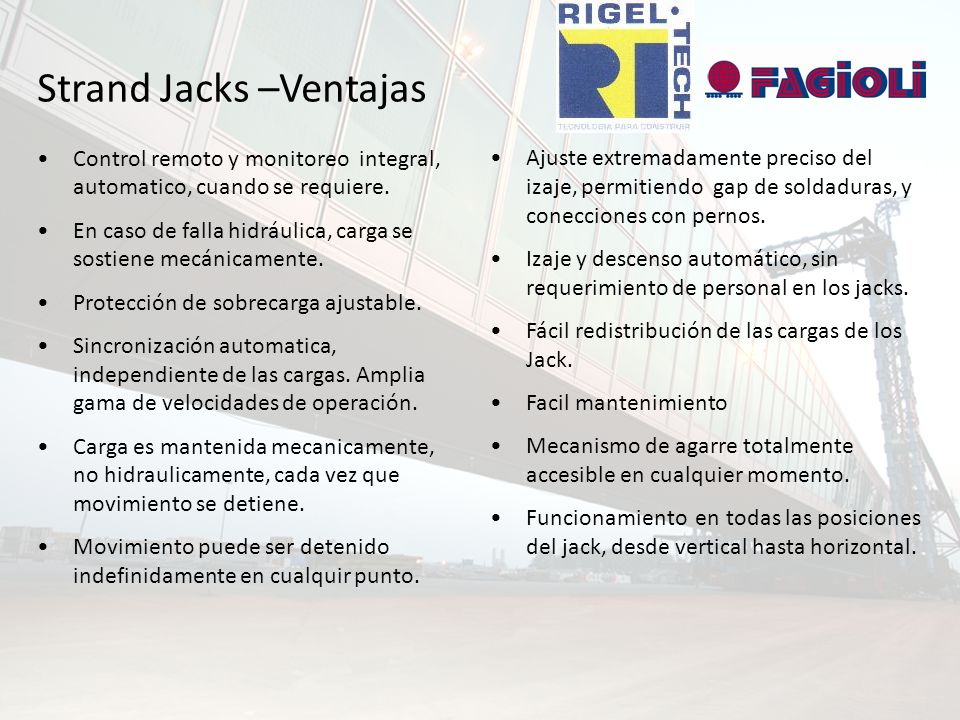

2 Strand Jacks –Ventajas Control remoto y monitoreo integral, automatico, cuando se requiere. En caso de falla hidráulica, carga se sostiene mecánicamente. Protección de sobrecarga ajustable. Sincronización automatica, independiente de las cargas. Amplia gama de velocidades de operación. Carga es mantenida mecanicamente, no hidraulicamente, cada vez que movimiento se detiene. Movimiento puede ser detenido indefinidamente en cualquir punto. Ajuste extremadamente preciso del izaje, permitiendo gap de soldaduras, y conecciones con pernos. Izaje y descenso automático, sin requerimiento de personal en los jacks. Fácil redistribución de las cargas de los Jack. Facil mantenimiento Mecanismo de agarre totalmente accesible en cualquier momento. Funcionamiento en todas las posiciones del jack, desde vertical hasta horizontal.

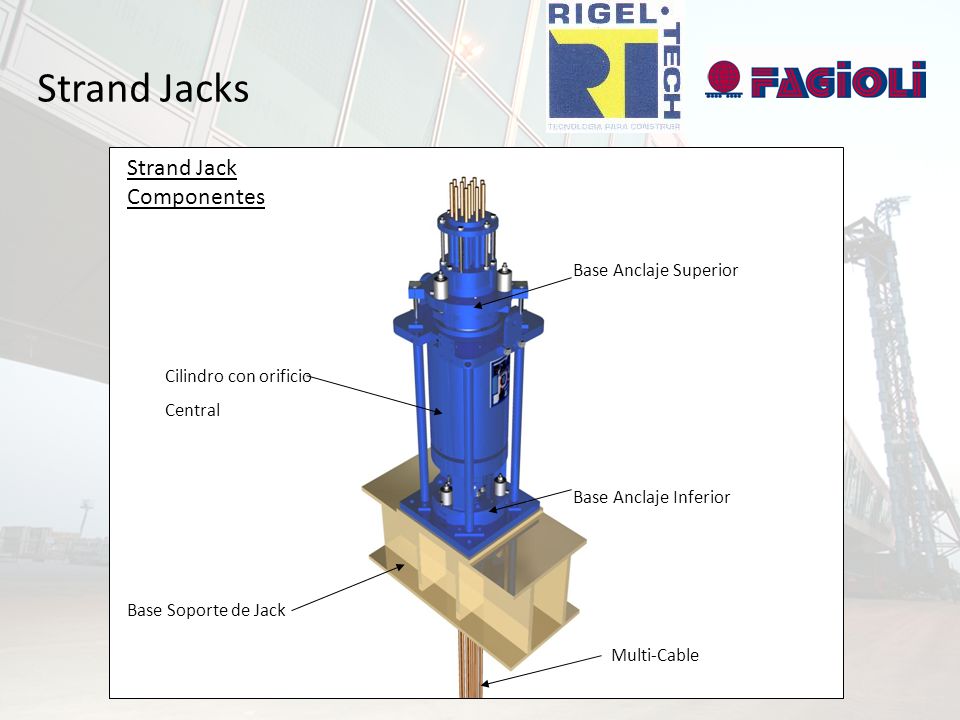

3 Strand Jacks Jack Jack support beam Multi-strand cable Very heavy load Fixed anchor & housing Base Soporte de Jack Multi-Cable Base Anclaje Inferior Base Anclaje Superior Cilindro con orificio Central Strand Jack Componentes

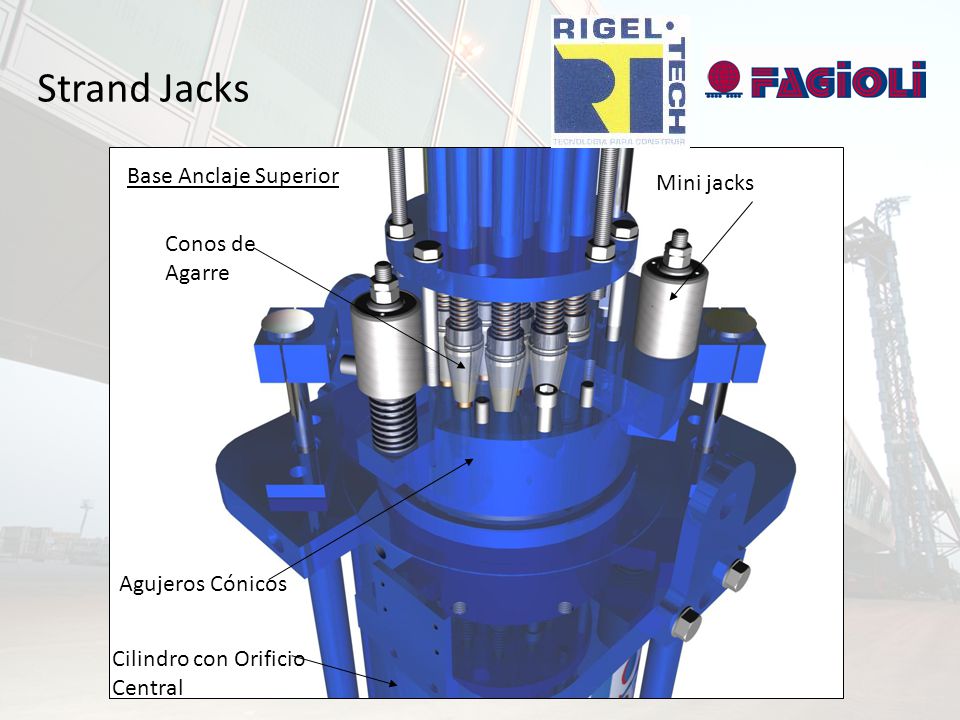

4 Strand Jacks Base Anclaje Superior Cilindro con Orificio Central Mini jacks Conos de Agarre Agujeros Cónicos

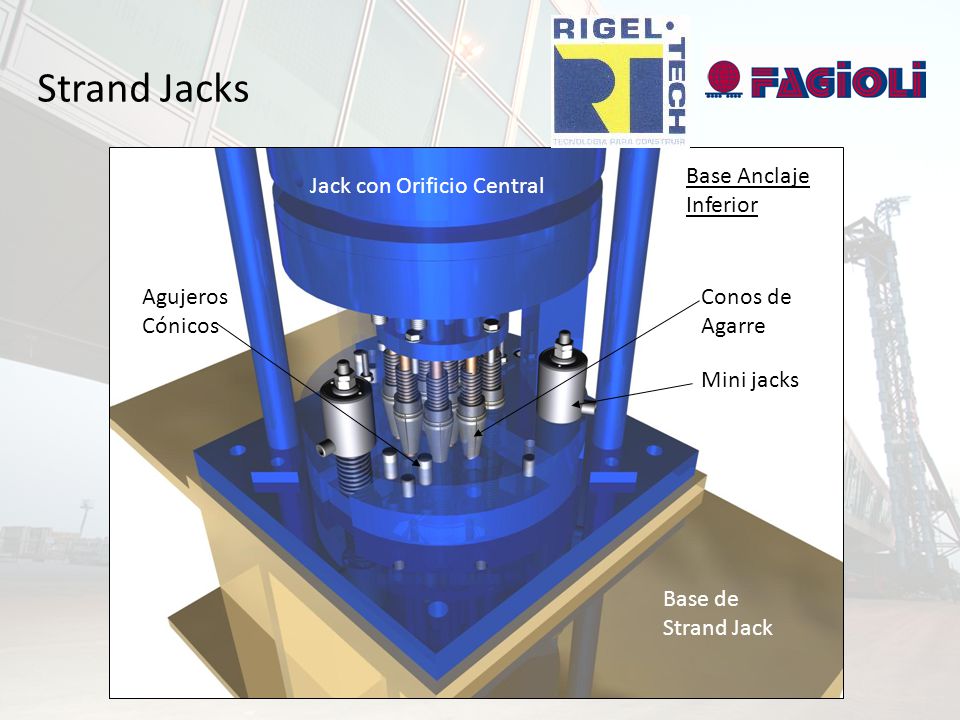

5 Strand Jacks Base Anclaje Inferior Conos de Agarre Agujeros Cónicos Jack con Orificio Central Mini jacks Base de Strand Jack

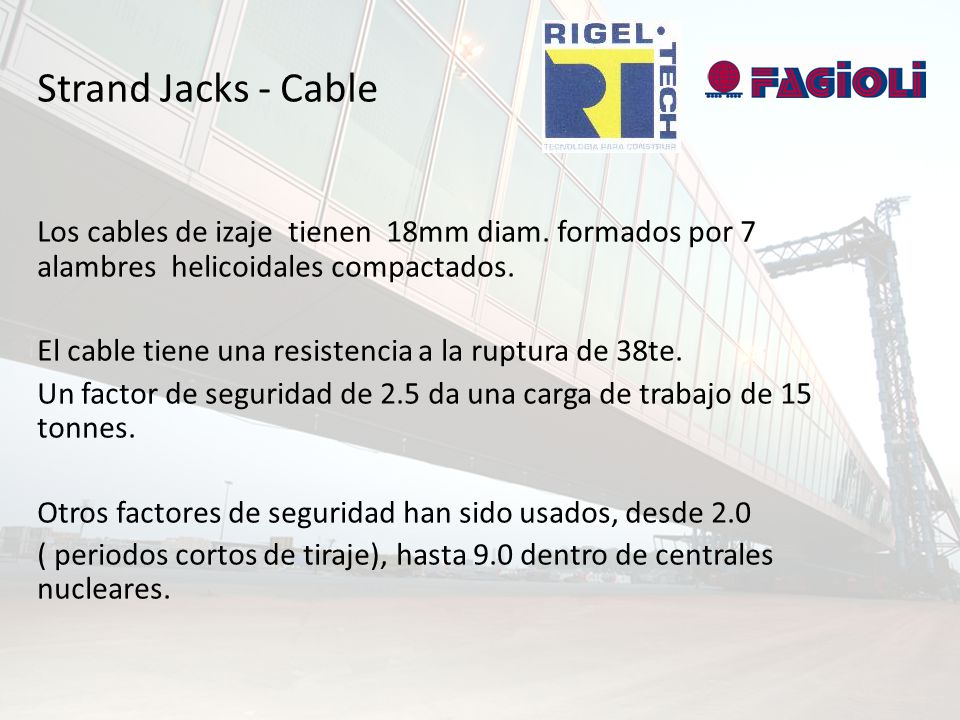

6 Strand Jacks - Cable Los cables de izaje tienen 18mm diam. formados por 7 alambres helicoidales compactados. El cable tiene una resistencia a la ruptura de 38te. Un factor de seguridad de 2.5 da una carga de trabajo de 15 tonnes. Otros factores de seguridad han sido usados, desde 2.0 ( periodos cortos de tiraje), hasta 9.0 dentro de centrales nucleares.

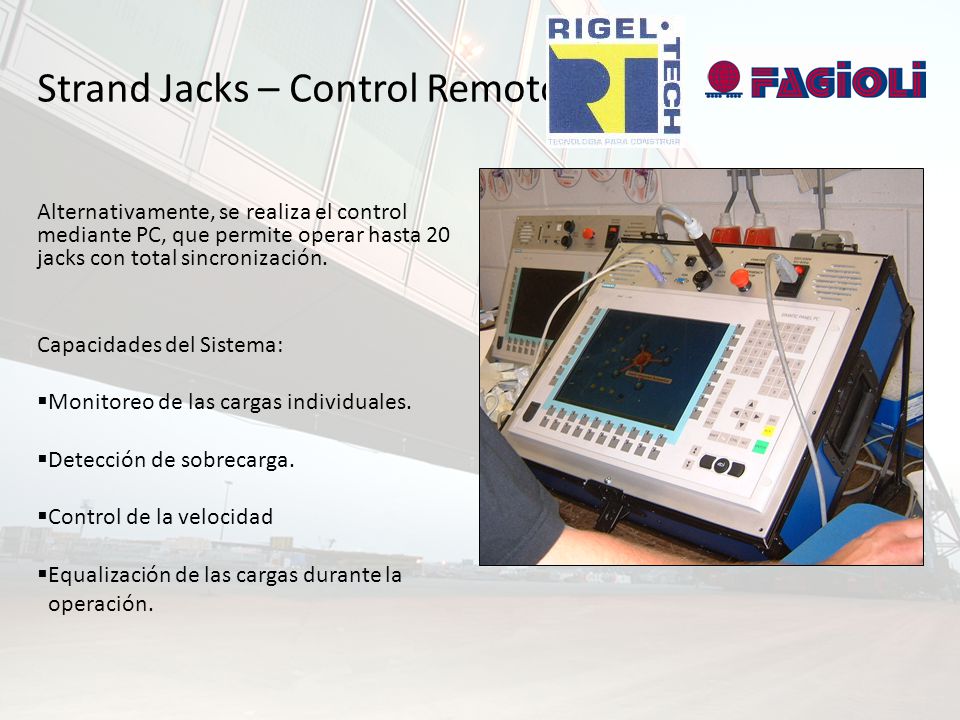

7 Strand Jacks – Control Remoto Alternativamente, se realiza el control mediante PC, que permite operar hasta 20 jacks con total sincronización. Capacidades del Sistema:  Monitoreo de las cargas individuales.  Detección de sobrecarga.  Control de la velocidad  Equalización de las cargas durante la operación.

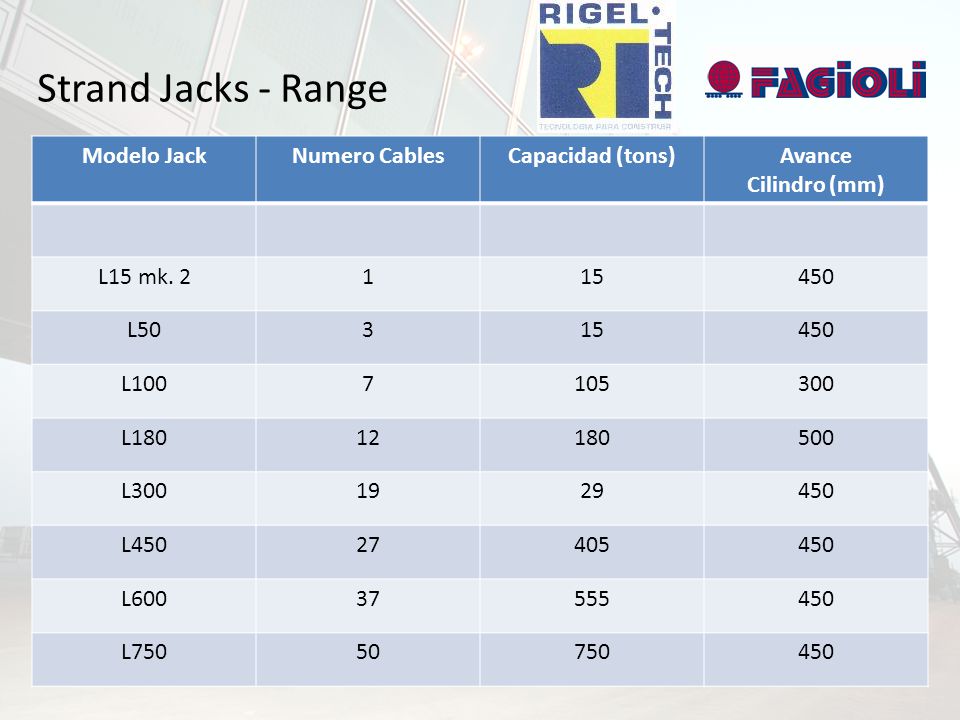

8 Strand Jacks - Range Modelo JackNumero CablesCapacidad (tons)Avance Cilindro (mm) L15 mk. 2115450 L50315450 L1007105300 L18012180500 L3001929450 L45027405450 L60037555450 L75050750450
