1 Aislamiento para Altas Temperaturas
Fibra Ceramica Aislamiento para Altas Temperaturas

2 Con dos plantas de Fibra Cerámica:
1° planta en Saltillo, México 2° planta en Sao Paolo, Brasil en coinversión al 50% con Refractarios Ibar.

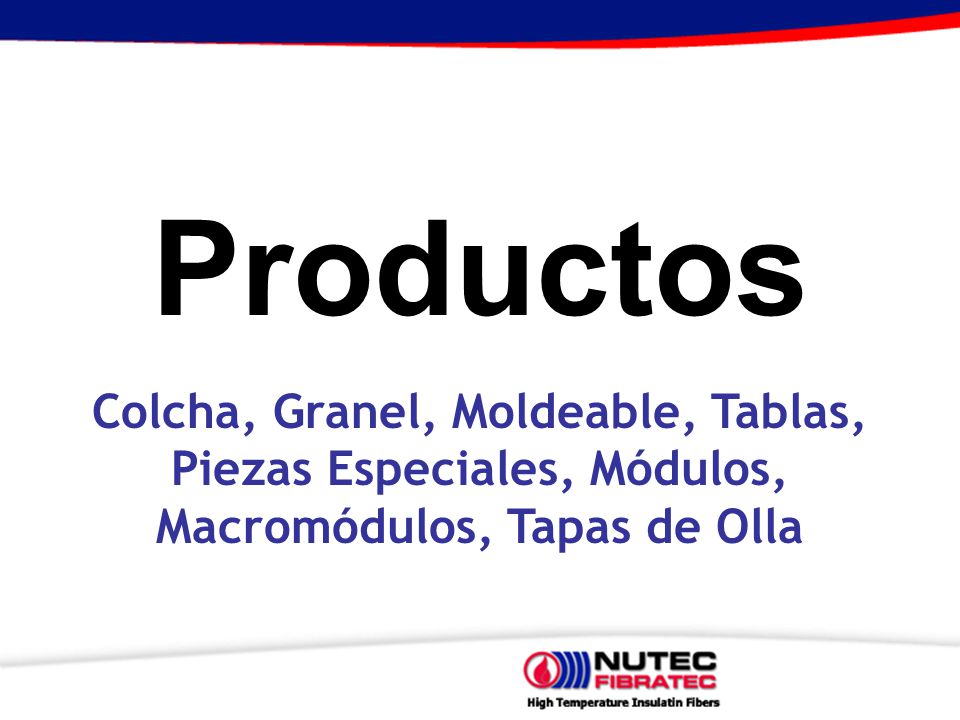

3 Productos Colcha, Granel, Moldeable, Tablas,
Piezas Especiales, Módulos, Macromódulos, Tapas de Olla

4 Fibra Cerámica Colcha La colchoneta de fibra cerámica “FIBRATEC” esta hecha a base de fibras cerámicas largas y entretejidas formando una colchoneta flexible de peso ligero para aplicaciones a temperaturas de 538° C (1000° F) hasta 1482° C (2700° F)

5 Fibra Cerámica Wet Pack
Fibratec Wet Pack es una colcha estándar la cual ha sido presaturada con una solución rigidizante especialmente formulada la cual genera de la colcha se endurezca cuando esta es expuesta al aire del ambiente o al calor. La superficie endurecida proveé una resistencia mayor a los procesos atmosféricos y a los flujos de gases de combustión dentro del horno. Fibra Cerámica Acústica Spun La fibra cerámica NUTEC Fibratec* de grado acústico es una colcha aislante entretejida diseñada para proveer propiedades acústicas superiores. La colcha Acústica es un producto libre de lubricantes y está fabricada especialmente para mejorar las propiedades de control y atenuación del sonido. La colcha Acústica NUTEC Fibratec* esta hecha a partir de fibras largas entrelazadas las cuales proporcionan excelente resistencia tensil y resistencia a la vibración.

6 Fibra Cerámica Módulos
Los módulos Nutec Fibratec* están diseñados para satisfacer una gran variedad de aplicaciones en aislamientos sujetos a altas temperaturas. Estos módulos comprimidos son fabricados con colchas Nutec Fibratec* en sus diferentes composiciones. Los módulos Nutec Fibratec* son fáciles y rápidos de instalar, minimizan pérdidas de calor e incrementan la productividad reduciendo los costos de mantenimiento.

7 Fibra Cerámica Granel & Molida
La fibra cerámica a granel y molida de Nutec Fibratec* son producidas a base de alúmina y sílica por lo que las fibras son químicamente inertes, estas fibras tienen una excelente estabilidad química y resistencia al ataque por corrosión. Las fibras a granel son largas y flexibles con altas propiedades refractarias y son producidas por los procesos Blown (soplado) y Spun (centrifugado). Estas fibras son utilizadas como base para la producción de la colcha, el moldeable, tablas y piezas especiales formadas al vacío.

8 Supermag 1200 Fibra Soluble Spun
Nutec Fibratec Supermag colchoneta, es un aislante para altas temperaturas compuestas de fibras solubles las que son creadas bajo un único sistema de centrifugado obteniendo así propiedades superiores tanto térmicas como mecánicamente. Esta fibra especial está hecha con una mezcla de calcio, sílica y magnesio, teniendo la habilidad de soportar temperaturas de hasta 1100°C

9 Fibra Cerámica Papel Cerámico
El papel de fibra cerámica Nutec Fibratec* es un material refractario ligero, procesado de fibras de aumina-silica de alta pureza en una hoja altamente flexible y uniforme. Es recomendado para uso continuo en temperaturas hasta de1260°C (2300°F ).

10 Fibra Cerámica Sistemas de Aislamiento Térmico
Macromódulo El macromódulo Nutec Fibratec es un sistema de aislamiento prefabricado para el uso en hornos industriales de alta temperatura, tapas de olla, puertas de hornos y demás. El macromódulo Nutec Fibratec es un módulo prefabricado confirmado continuamente con colchoneta de fibra cerámica doblada y anclada sobre una estructura de malla desplegada

11 Sistemas de Aislamiento Térmico
Fibra Cerámica Sistemas de Aislamiento Térmico Tapas de Olla de Fibra Cerámica NUTEC Fibratec* están diseñadas para soportar las condiciones rudas de una Tapa de Olla de acero. Este producto se desempeña de forma superior a las Tapas con ladrillos refractarios duros debido a las cualidades de la Fibra cerámica.

12 Ingeniería e Instalaciones
Fibra Cerámica Ingeniería e Instalaciones NUTEC Fibratec* instala toda la variedad de aislamientos de fibra cerámica como capas de colcha, módulos, macromódulos y revestimientos especiales. Los servicios de instalación están disponibles para todo tipo de hornos industriales como del tipo cerámico, hornos de tratamiento térmico de metales, calentadores petroquímicos así como en muchas otras aplicaciones.

13 Fibra Cerámica Tablas La tabla de fibra cerámica Nutec Fibratec* es un material refractario ligero producido a base de fibras silicoaluminosas para aplicaciones de hasta 1538 °C (2800 °F). La tabla Nutec Fibratec* se caracteriza por ser un excelente aislante diseñado especialmente para soportar el flujo de gases a alta velocidad. Es ideal para chimeneas de calentadores, en ductos y hornos, debido a su baja conductividad térmica y a su bajo almacenaje de calor. Permitiendo con esto menores tiempos en ciclos de quemado y un acceso rápido para mantenimientos.

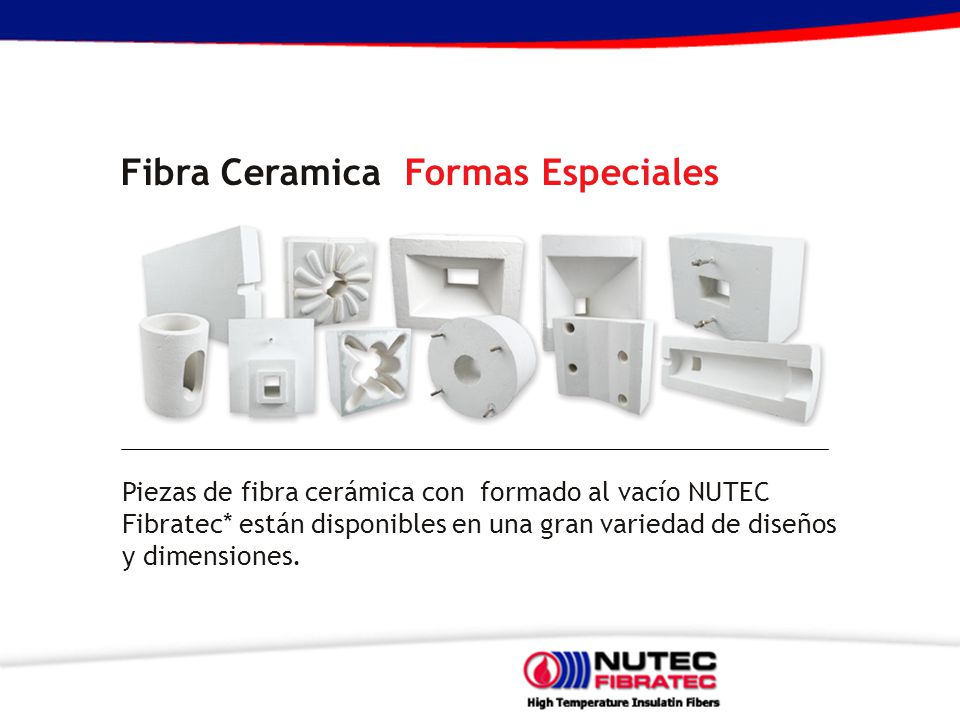

14 Fibra Ceramica Formas Especiales
Piezas de fibra cerámica con formado al vacío NUTEC Fibratec* están disponibles en una gran variedad de diseños y dimensiones.

15 Fibra Cerámica Moldaeble y Bombeable
El moldeable Nutec Fibratec* es utilizado en la prevención de pérdidas de calor causado por el deterioro del aislamiento existente y este puede ser instalado utilizando una espátula, una pistola de extrusión o una bomba neumática. El Moldeable Nutec Fibratec* es una pasta refractaria aislante de fibra cerámica, de magníficas propiedades debido a sus componentes, moldeabilidad, manejo, adherencia, peso, impermeabilidad, conductividad y resistencia. El Moldeable Nutec Fibratec* es utilizado en frío o en caliente en un sin fin de aplicaciones para: recubrimientos, empaques, sellos, aislamiento, protecciones y reparaciones

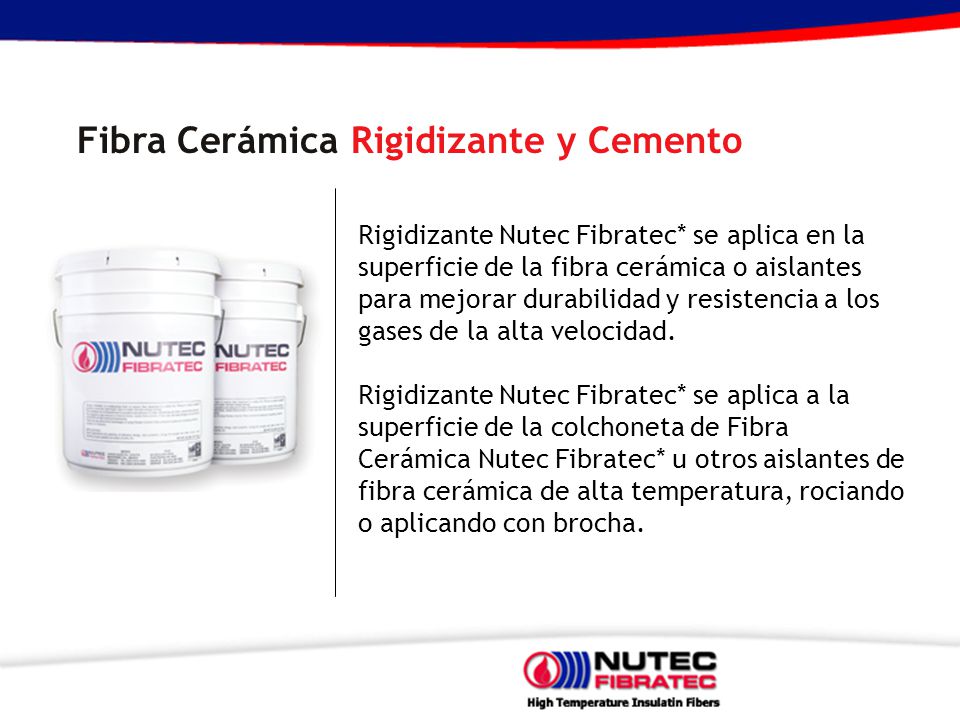

16 Fibra Cerámica Rigidizante y Cemento
Rigidizante Nutec Fibratec* se aplica en la superficie de la fibra cerámica o aislantes para mejorar durabilidad y resistencia a los gases de la alta velocidad. Rigidizante Nutec Fibratec* se aplica a la superficie de la colchoneta de Fibra Cerámica Nutec Fibratec* u otros aislantes de fibra cerámica de alta temperatura, rociando o aplicando con brocha.

17 Fibra Cerámica Seal Coat
Este producto para altas temperaturas está hecho por Nutec Fibratec y compuesto de una mezcla de aglutinantes especiales y aditivos que le dan una consistencia única. Puede ser aplicado con una bomba o con espátula en juntas de refractarios, grietas, como sello para reducir pérdidas de calor, como recubrimiento sobre refractarios denso o sobre fibra cerámica para mejorar la eficiencia y resistencia a la erosión causada por los gases. También puede ser utilizado sobre la carcaza del horno tomando el lugar de una tabla aislante antes de instalar el refractario denso.

18 Fibra Cerámica Textiles & Anclas
Los textiles Nutec Fibratec tienen un rango de temperatura de servicio de hasta 1260ºC. Estos productos tienen excelente resistencia a: * Choque térmico * Resistencia a la corrosión * Delaminación por vibración mecánica * Stress. Los sistemas de anclajes Nutec Fibratec proveen una amplia variedad de opciones para la fijación de fibra cerámica en productos tales como colchonetas, tablas y módulos Nutec Fibratec buscando obtener el óptimo desempeño para una correcta instalación de los aislamientos.

19 Instalaciones Colcha, Módulos
