1 UNIDAD 8 CONEXIONES BASICAS

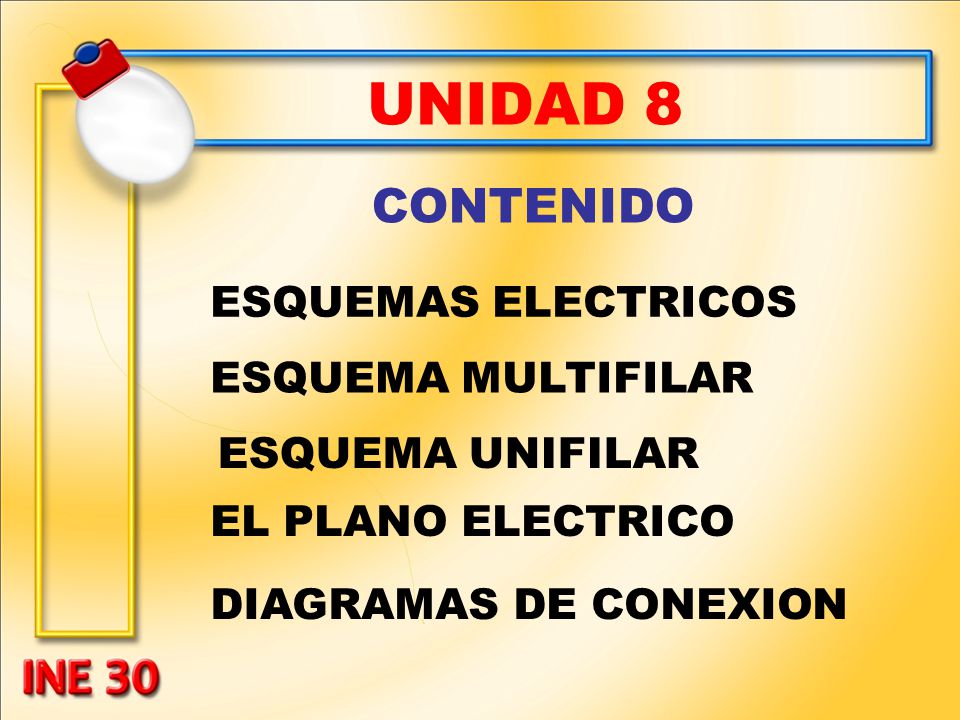

2 UNIDAD 8 CONTENIDO ESQUEMAS ELECTRICOS ESQUEMA MULTIFILAR
ESQUEMA UNIFILAR EL PLANO ELECTRICO DIAGRAMAS DE CONEXION

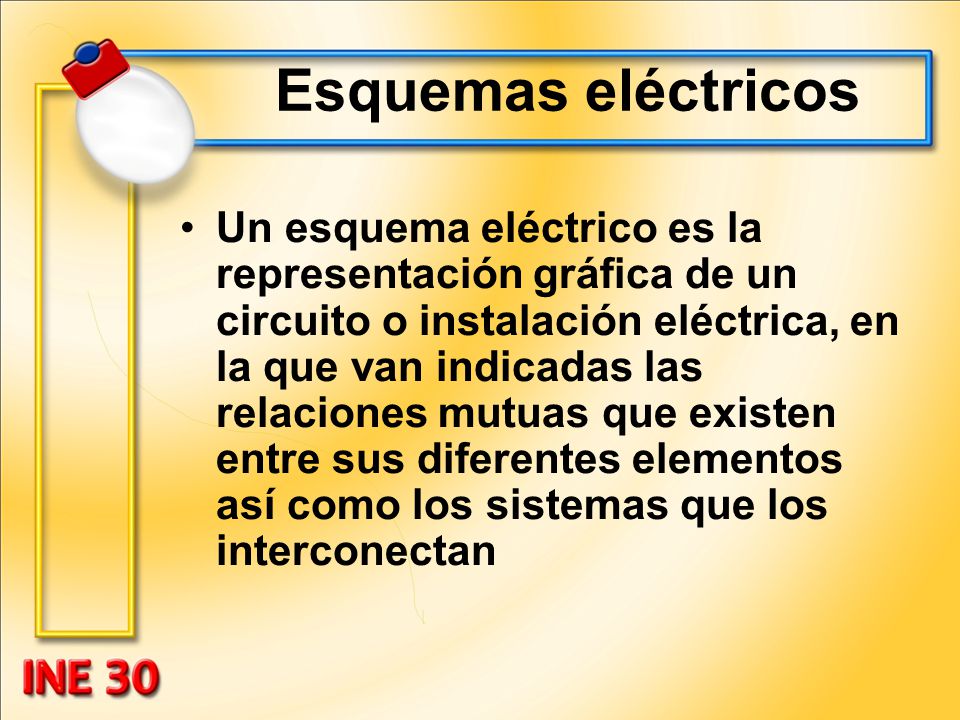

3 Esquemas eléctricos Un esquema eléctrico es la representación gráfica de un circuito o instalación eléctrica, en la que van indicadas las relaciones mutuas que existen entre sus diferentes elementos así como los sistemas que los interconectan

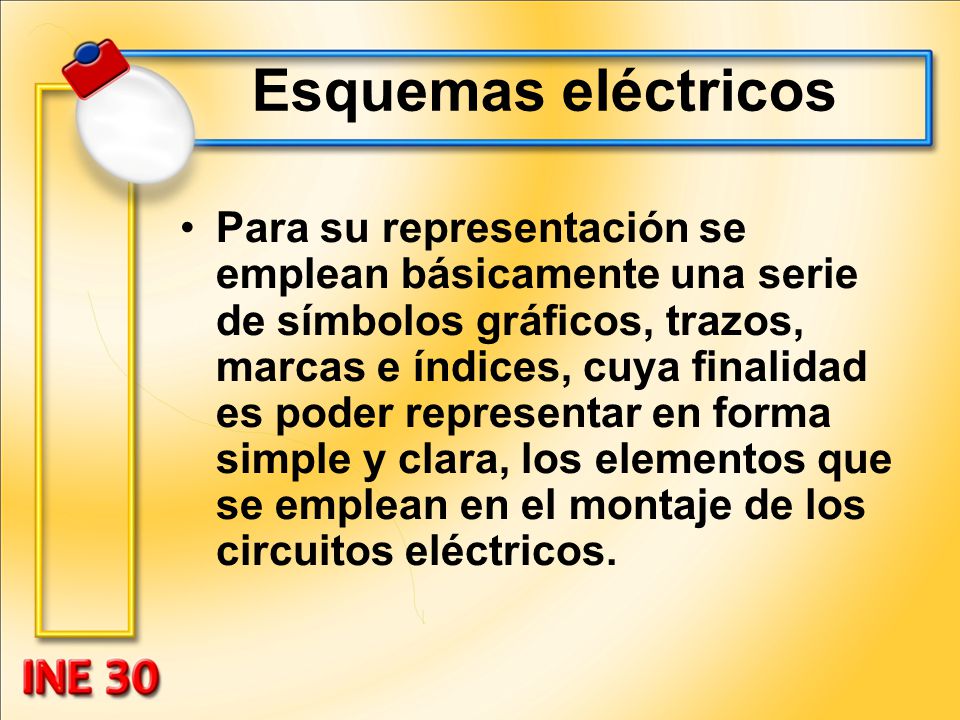

4 Esquemas eléctricos Para su representación se emplean básicamente una serie de símbolos gráficos, trazos, marcas e índices, cuya finalidad es poder representar en forma simple y clara, los elementos que se emplean en el montaje de los circuitos eléctricos.

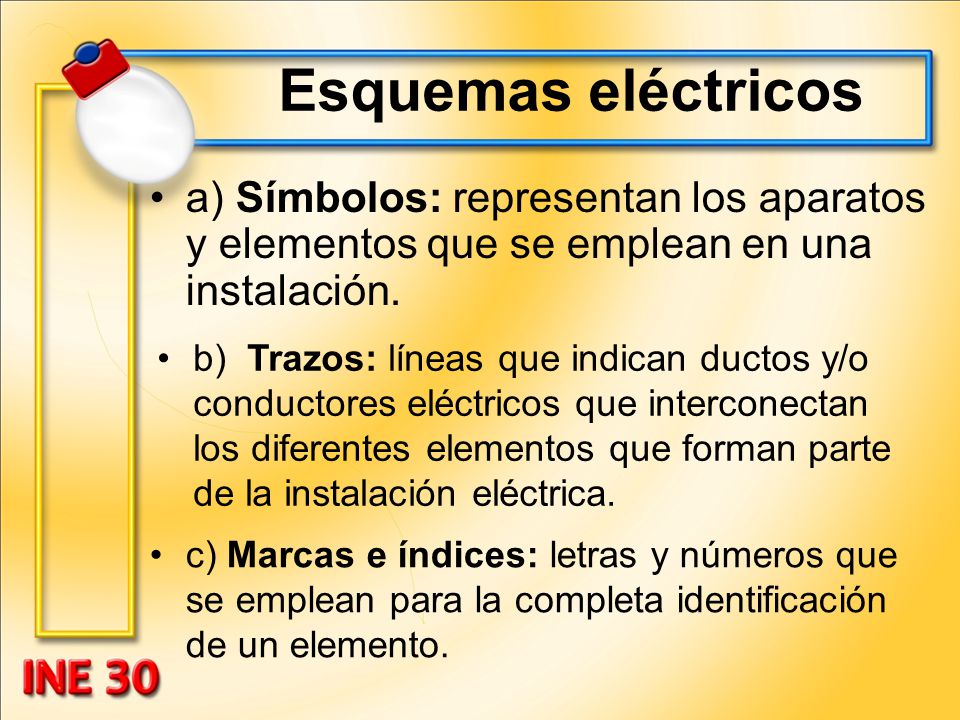

5 Esquemas eléctricos a) Símbolos: representan los aparatos y elementos que se emplean en una instalación. b) Trazos: líneas que indican ductos y/o conductores eléctricos que interconectan los diferentes elementos que forman parte de la instalación eléctrica. c) Marcas e índices: letras y números que se emplean para la completa identificación de un elemento.

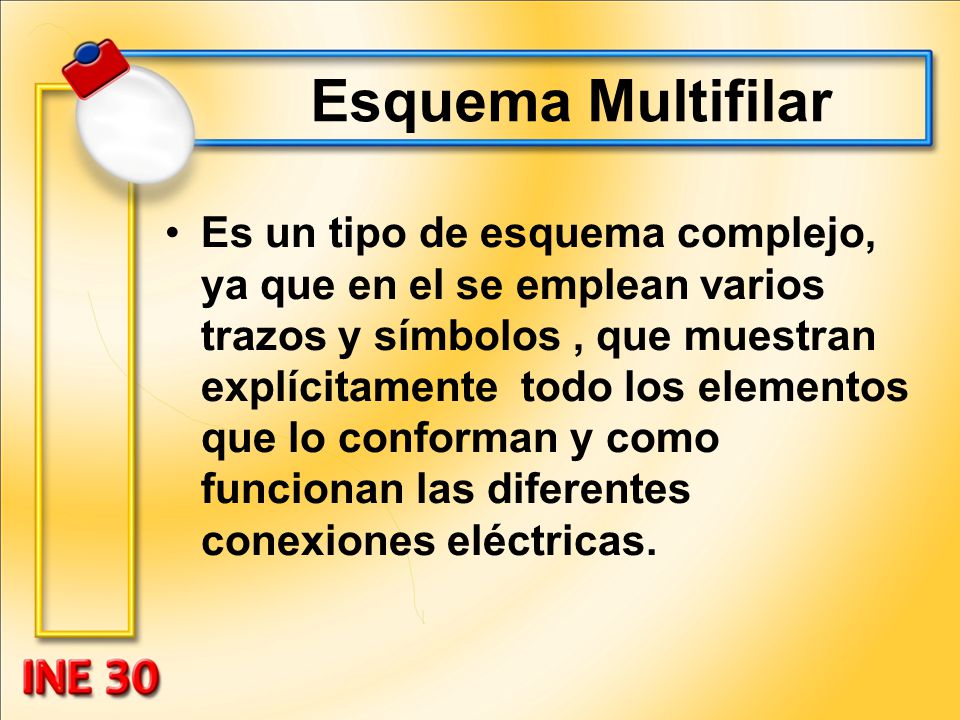

6 Esquema Multifilar Es un tipo de esquema complejo, ya que en el se emplean varios trazos y símbolos , que muestran explícitamente todo los elementos que lo conforman y como funcionan las diferentes conexiones eléctricas.

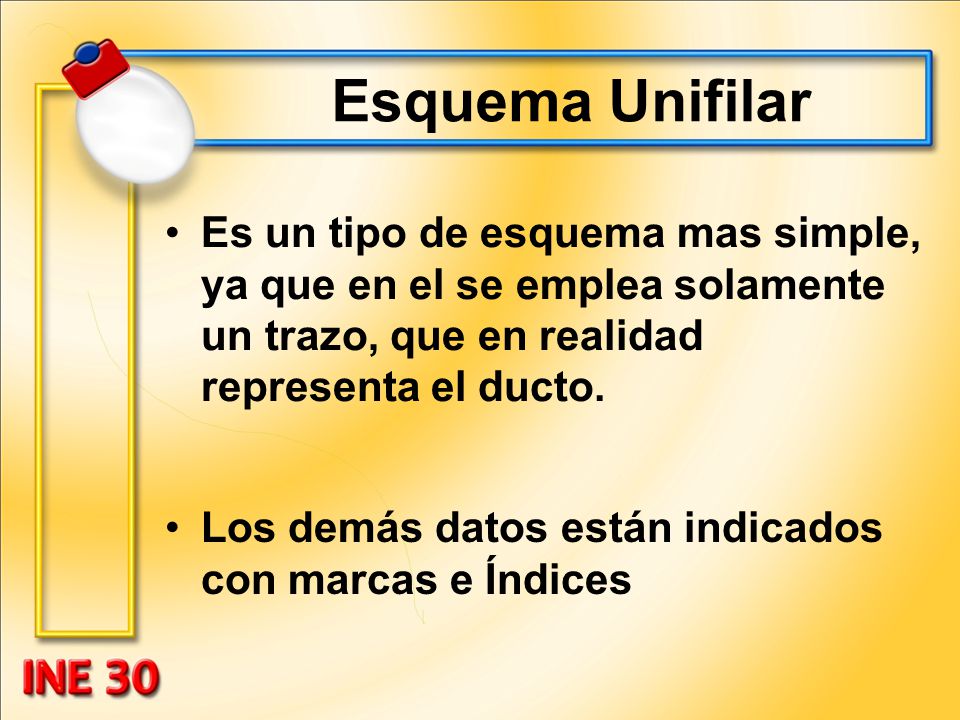

7 Esquema Unifilar Es un tipo de esquema mas simple, ya que en el se emplea solamente un trazo, que en realidad representa el ducto. Los demás datos están indicados con marcas e Índices

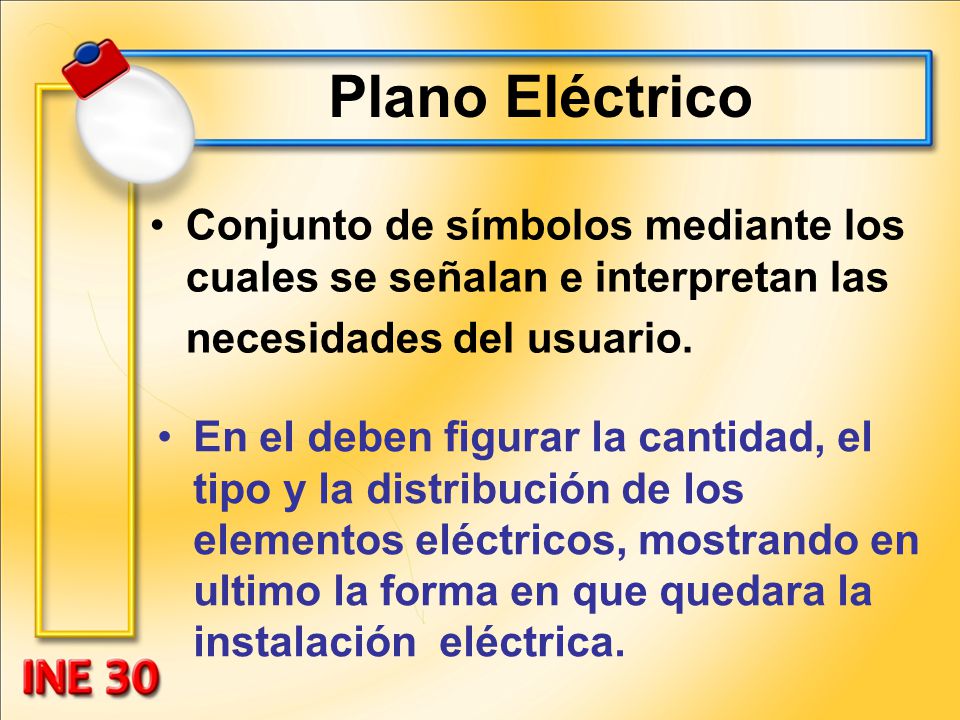

8 Plano Eléctrico Conjunto de símbolos mediante los cuales se señalan e interpretan las necesidades del usuario. En el deben figurar la cantidad, el tipo y la distribución de los elementos eléctricos, mostrando en ultimo la forma en que quedara la instalación eléctrica.

9 Plano de Instalación Eléctrica

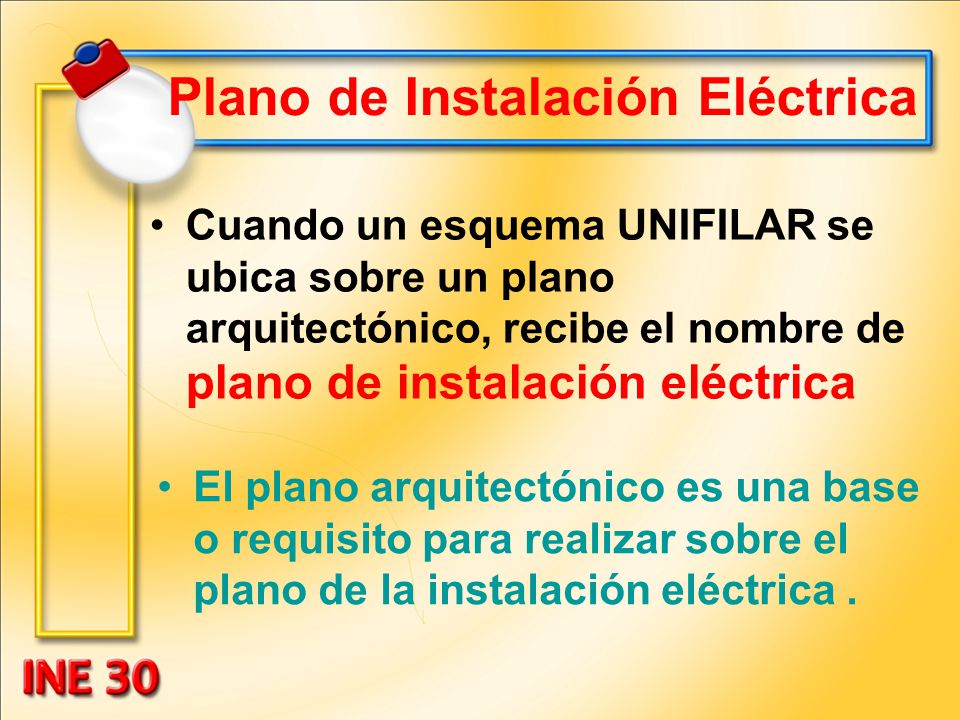

Cuando un esquema UNIFILAR se ubica sobre un plano arquitectónico, recibe el nombre de plano de instalación eléctrica El plano arquitectónico es una base o requisito para realizar sobre el plano de la instalación eléctrica .

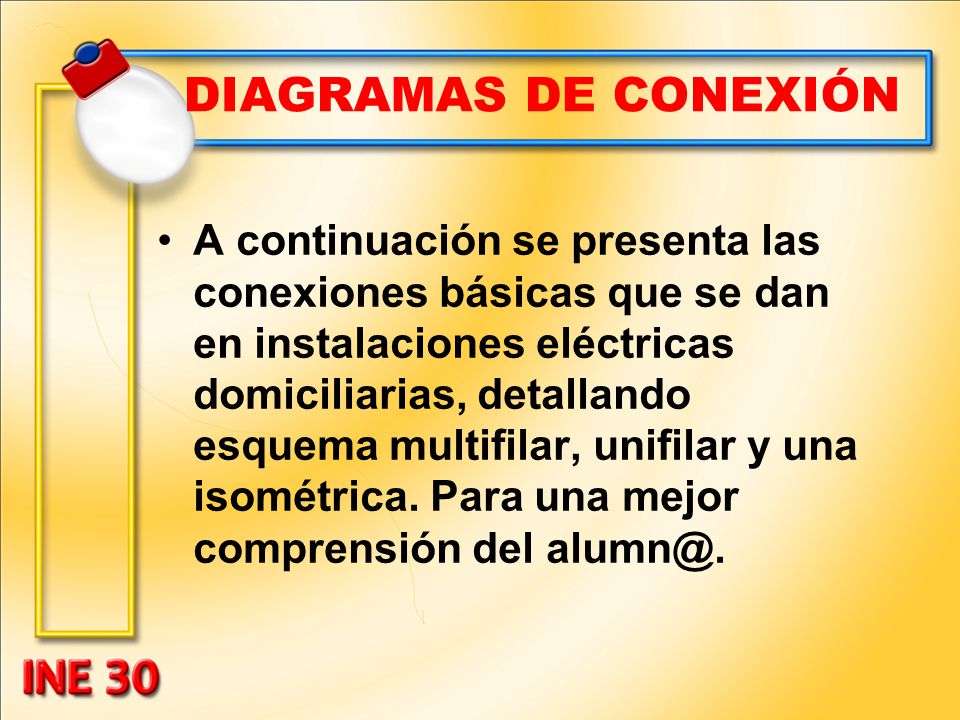

10 DIAGRAMAS DE CONEXIÓN A continuación se presenta las conexiones básicas que se dan en instalaciones eléctricas domiciliarias, detallando esquema multifilar, unifilar y una isométrica. Para una mejor comprensión del

11 1 Indicando llegada de línea por el lado izquierdo ESQUEMA MULTIFILAR

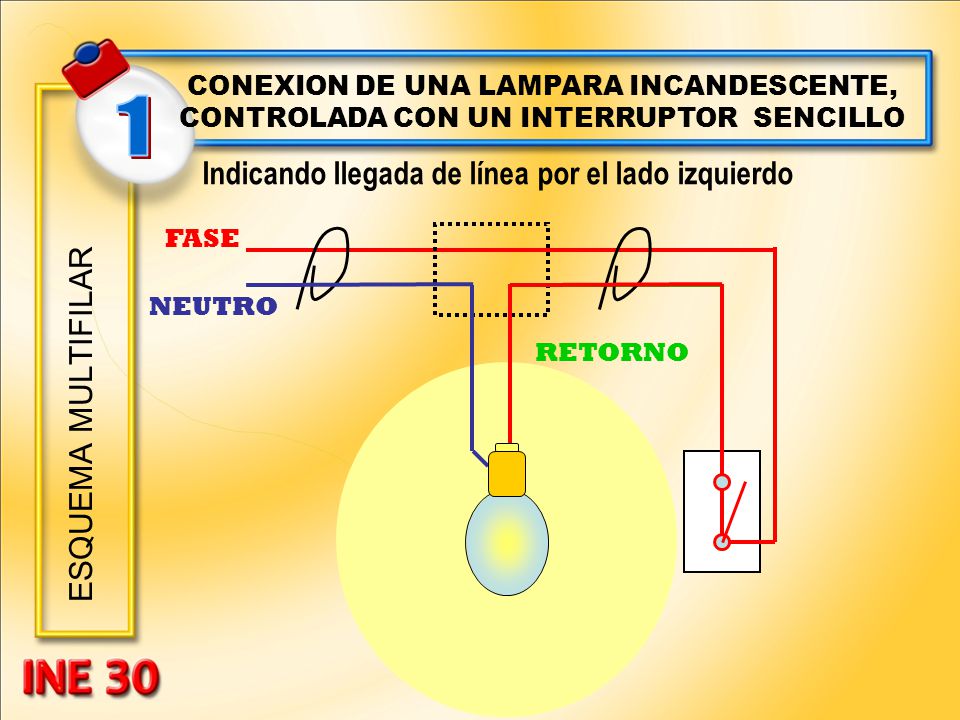

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 1 Indicando llegada de línea por el lado izquierdo FASE NEUTRO RETORNO ESQUEMA MULTIFILAR

12 1 Isométrica Esquema unifilar DIAGRAMAS DE CONEXION

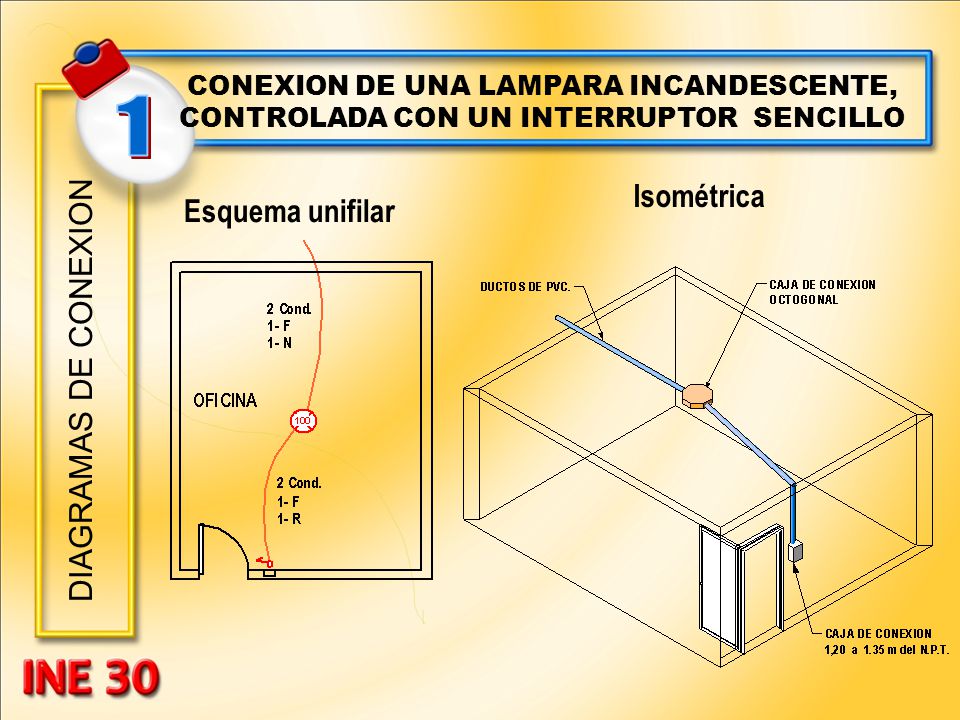

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 1 Isométrica Esquema unifilar DIAGRAMAS DE CONEXION

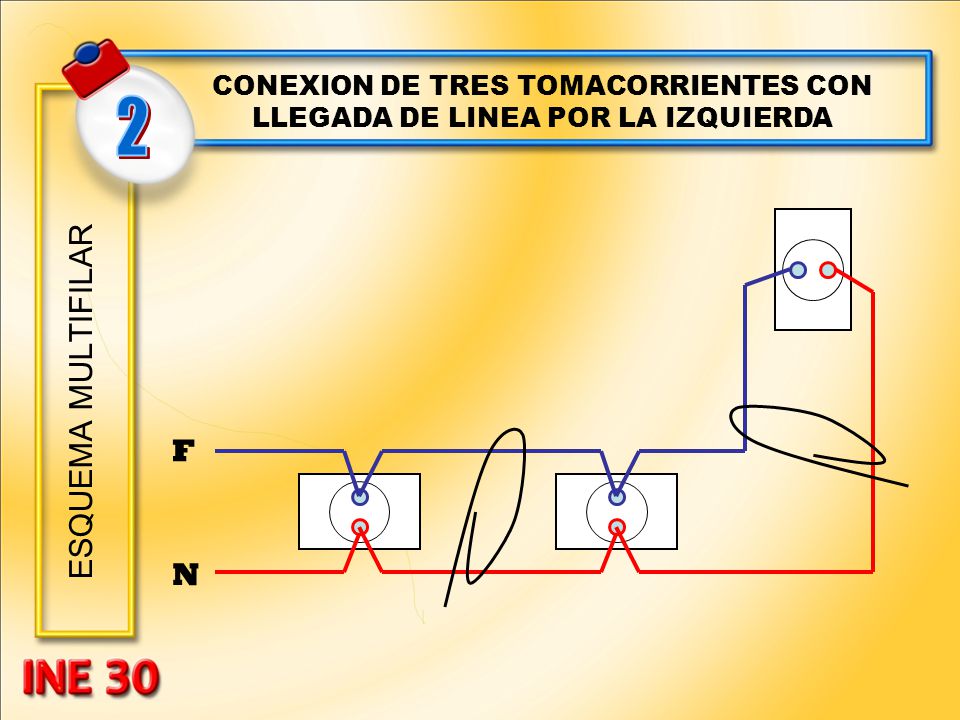

13 CONEXION DE TRES TOMACORRIENTES CON LLEGADA DE LINEA POR LA IZQUIERDA
2 ESQUEMA MULTIFILAR F N

14 CONEXION DE TRES TOMACORRIENTES CON LLEGADA DE LINEA POR LA IZQUIERDA

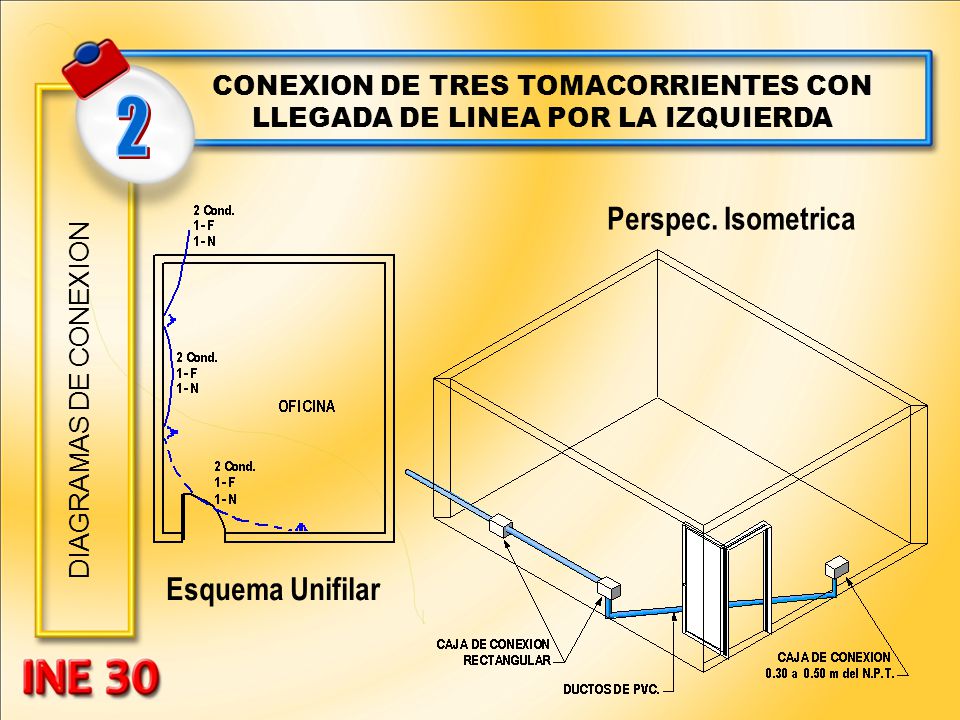

2 Esquema Unifilar Perspec. Isometrica DIAGRAMAS DE CONEXION

15 3 Indicando llegada de línea por el lado izquierdo

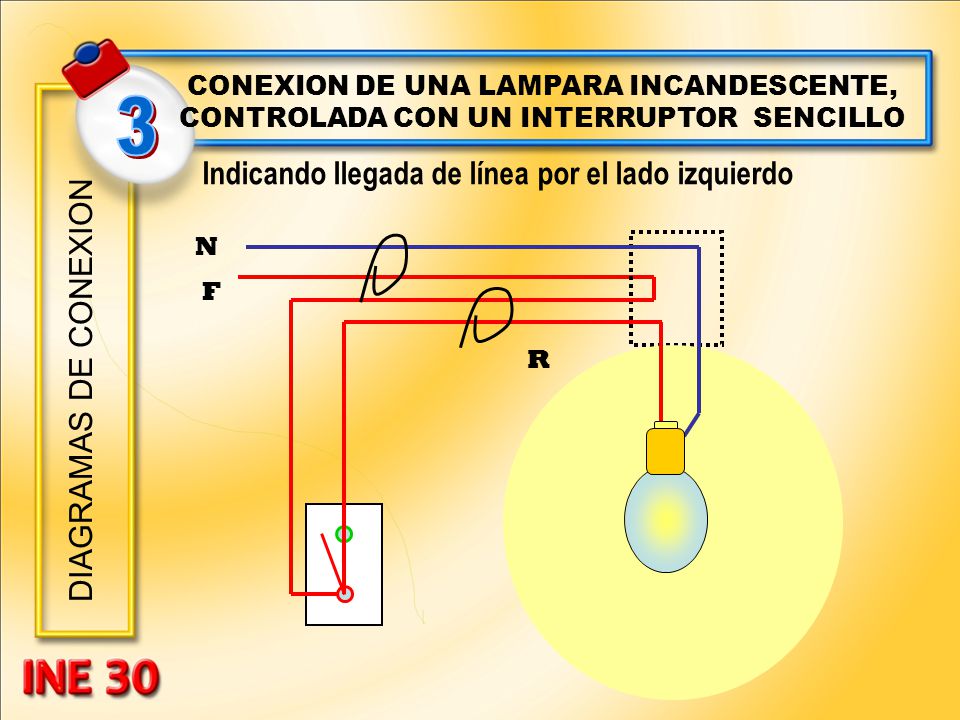

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 3 Indicando llegada de línea por el lado izquierdo N F R DIAGRAMAS DE CONEXION

16 3 Persp. Isometrica DIAGRAMAS DE CONEXION Esquema Unifilar
CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 3 Persp. Isometrica Esquema Unifilar DIAGRAMAS DE CONEXION

17 Y UN TOMACORRIENTE AL EXTREMO CONTRARIO

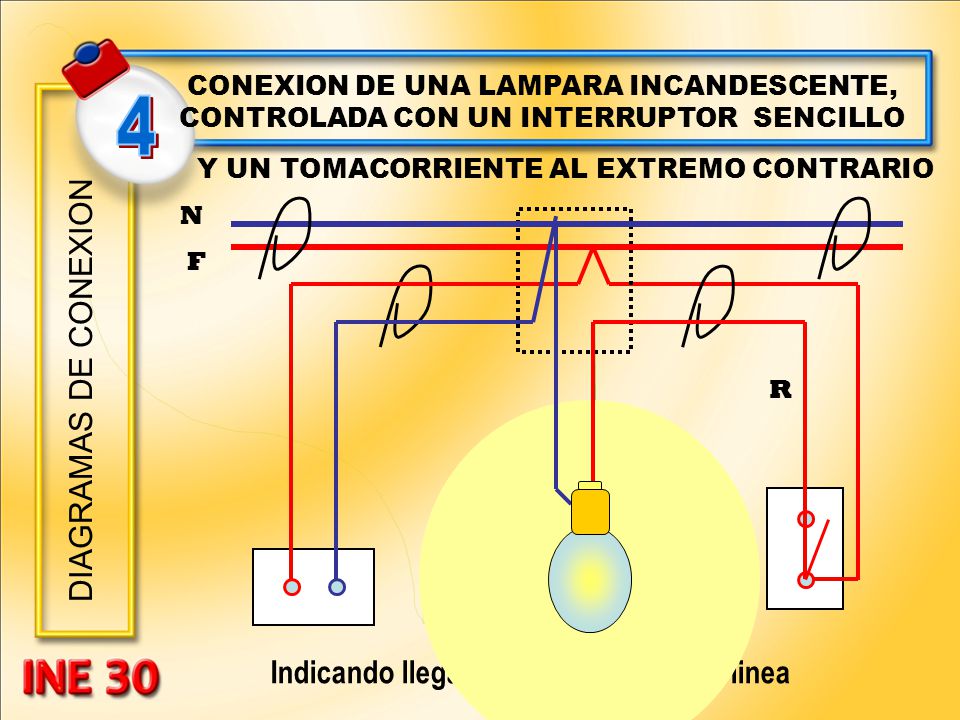

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 4 Y UN TOMACORRIENTE AL EXTREMO CONTRARIO N F DIAGRAMAS DE CONEXION R Indicando llegada y continuacion de linea

18 Y UN TOMACORRIENTE AL EXTREMO CONTRARIO

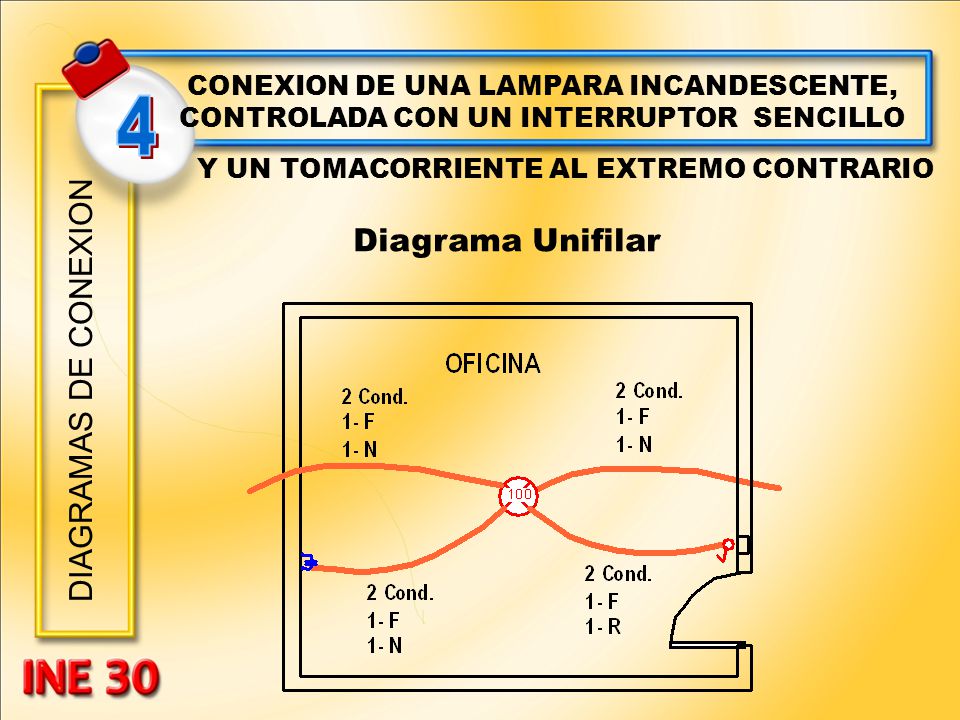

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 4 Y UN TOMACORRIENTE AL EXTREMO CONTRARIO Diagrama Unifilar DIAGRAMAS DE CONEXION

19 Y UN TOMACORRIENTE AL EXTREMO CONTRARIO

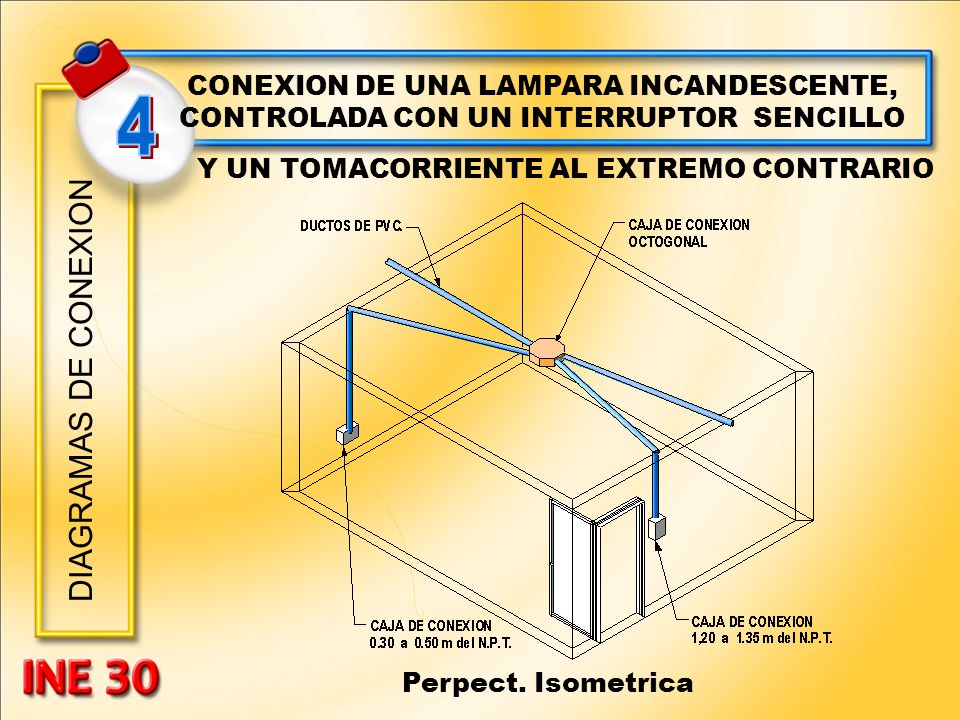

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 4 Perpect. Isometrica Y UN TOMACORRIENTE AL EXTREMO CONTRARIO DIAGRAMAS DE CONEXION

20 5 DIAGRAMAS DE CONEXION Y UN TOMACORRIENTE SENCILLO EN LA MISMA CAJA

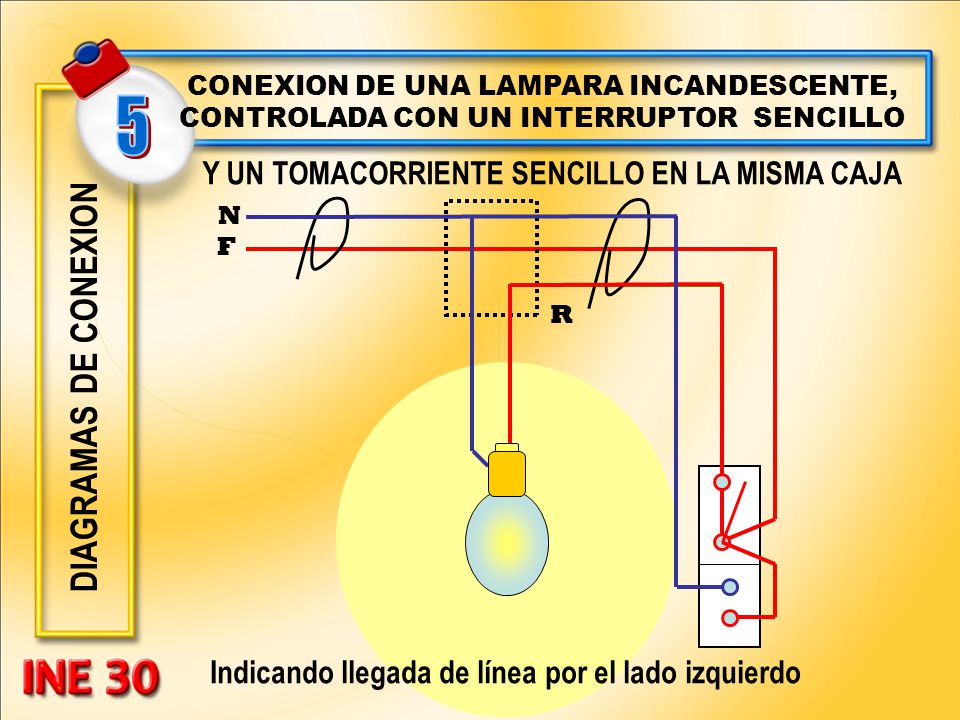

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 5 Y UN TOMACORRIENTE SENCILLO EN LA MISMA CAJA N F R DIAGRAMAS DE CONEXION Indicando llegada de línea por el lado izquierdo

21 5 DIAGRAMAS DE CONEXION Y UN TOMACORRIENTE SENCILLO EN LA MISMA CAJA
CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 5 Y UN TOMACORRIENTE SENCILLO EN LA MISMA CAJA Diagrama unifilar Isometría DIAGRAMAS DE CONEXION

22 6 DIAGRAMAS DE CONEXION Indicando llegada y continuación de línea

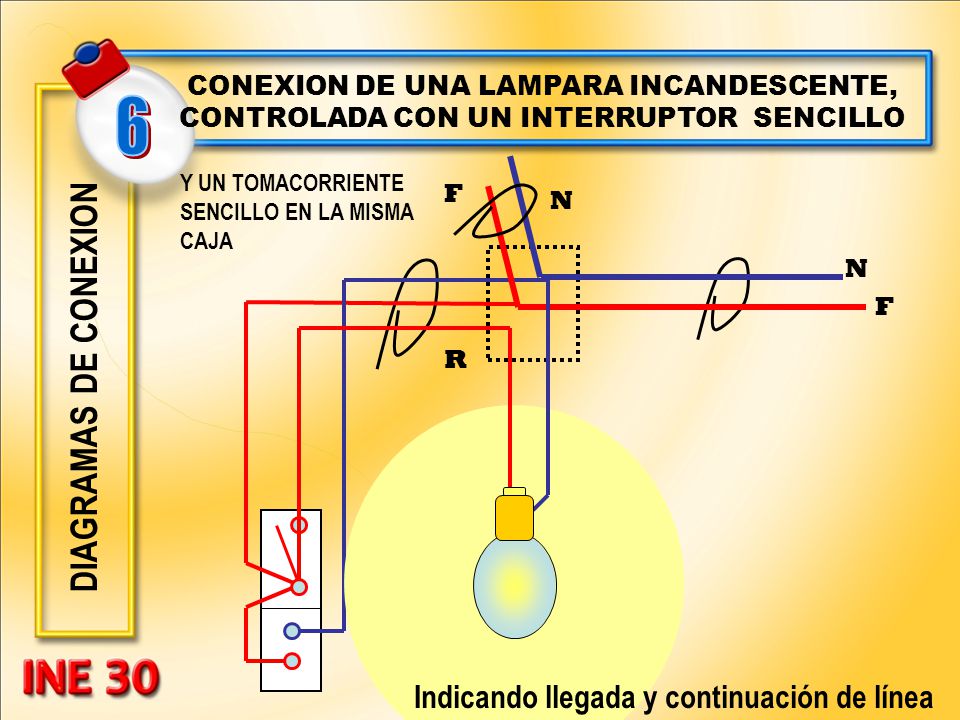

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 6 Y UN TOMACORRIENTE SENCILLO EN LA MISMA CAJA F N N F R DIAGRAMAS DE CONEXION Indicando llegada y continuación de línea

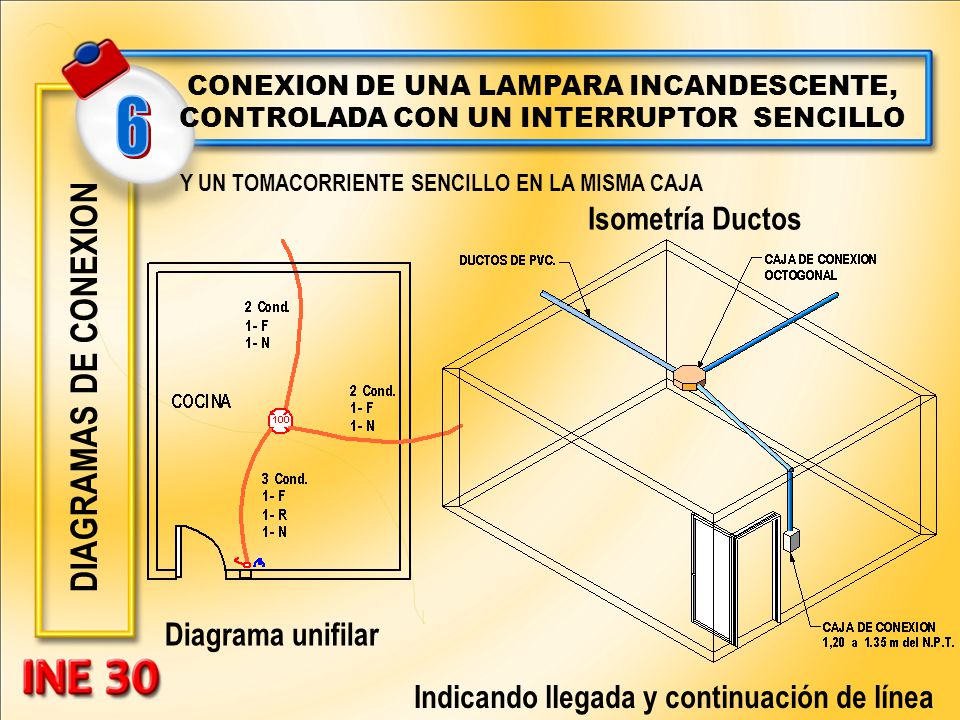

23 6 DIAGRAMAS DE CONEXION Isometría Ductos Diagrama unifilar
CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 6 Y UN TOMACORRIENTE SENCILLO EN LA MISMA CAJA Isometría Ductos DIAGRAMAS DE CONEXION Diagrama unifilar Indicando llegada y continuación de línea

24 7 Con un toma corriente sencillo, por donde llega la linea

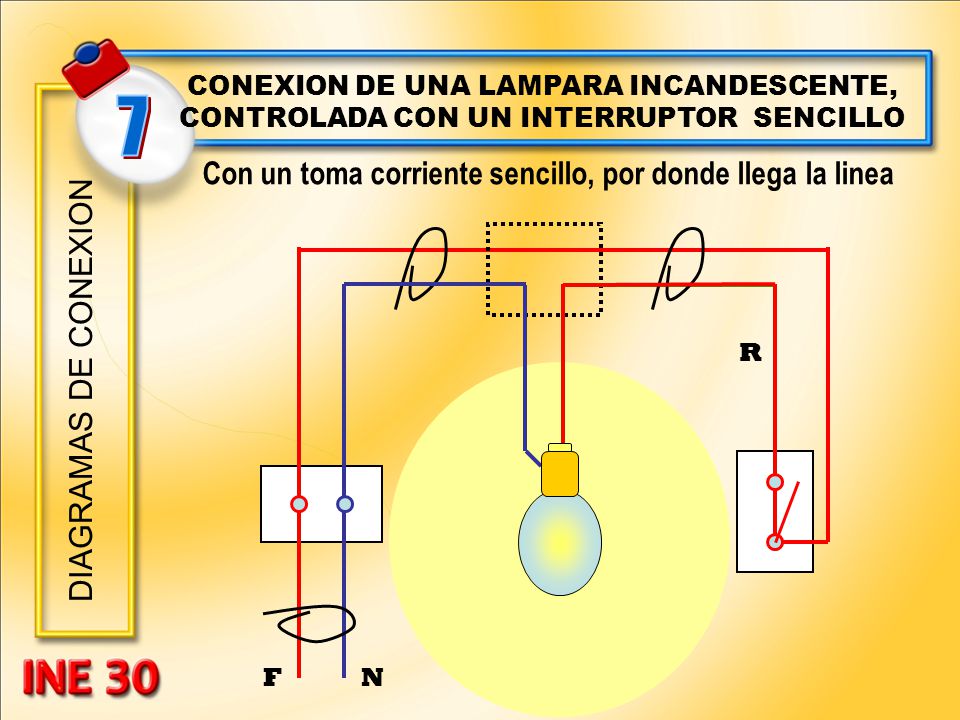

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 7 Con un toma corriente sencillo, por donde llega la linea R DIAGRAMAS DE CONEXION F N

25 7 Con un toma corriente sencillo, por donde llega la linea

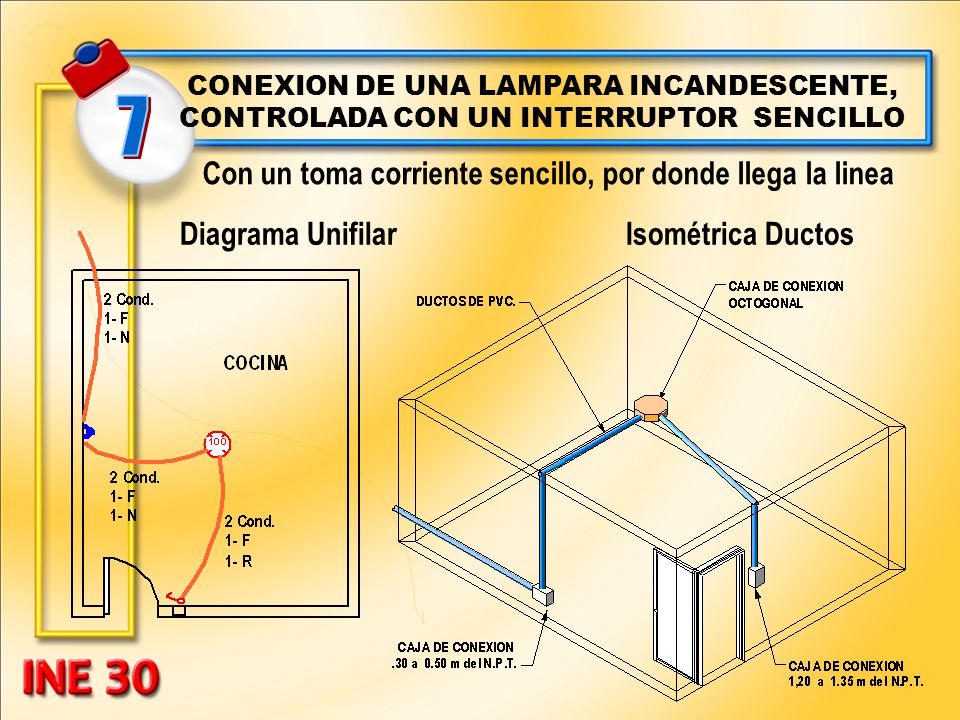

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 7 Con un toma corriente sencillo, por donde llega la linea Diagrama Unifilar Isométrica Ductos

26 CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO

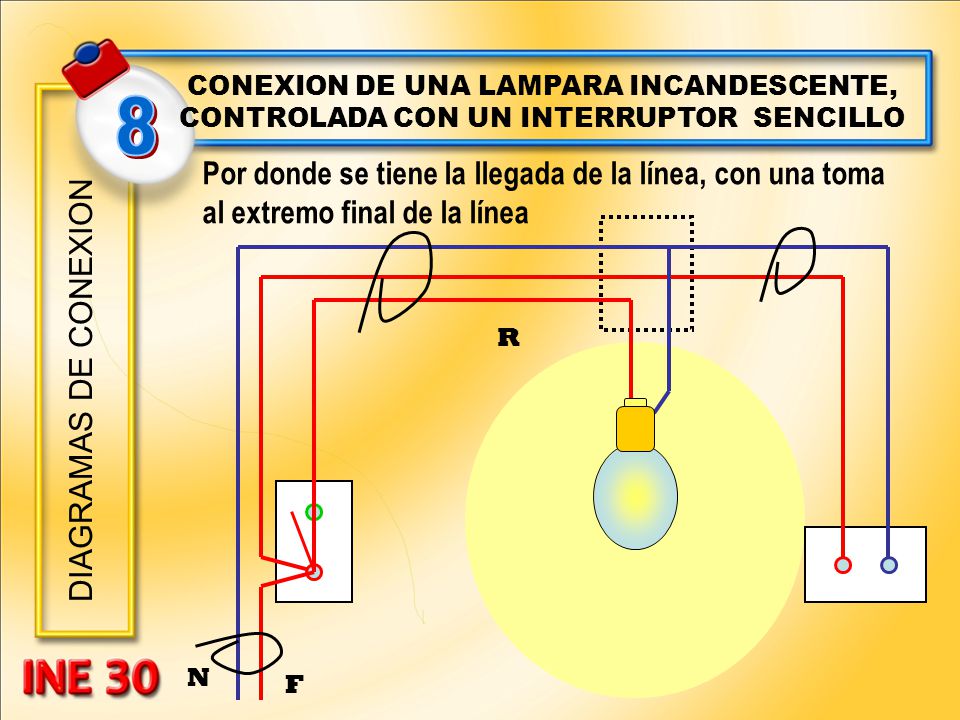

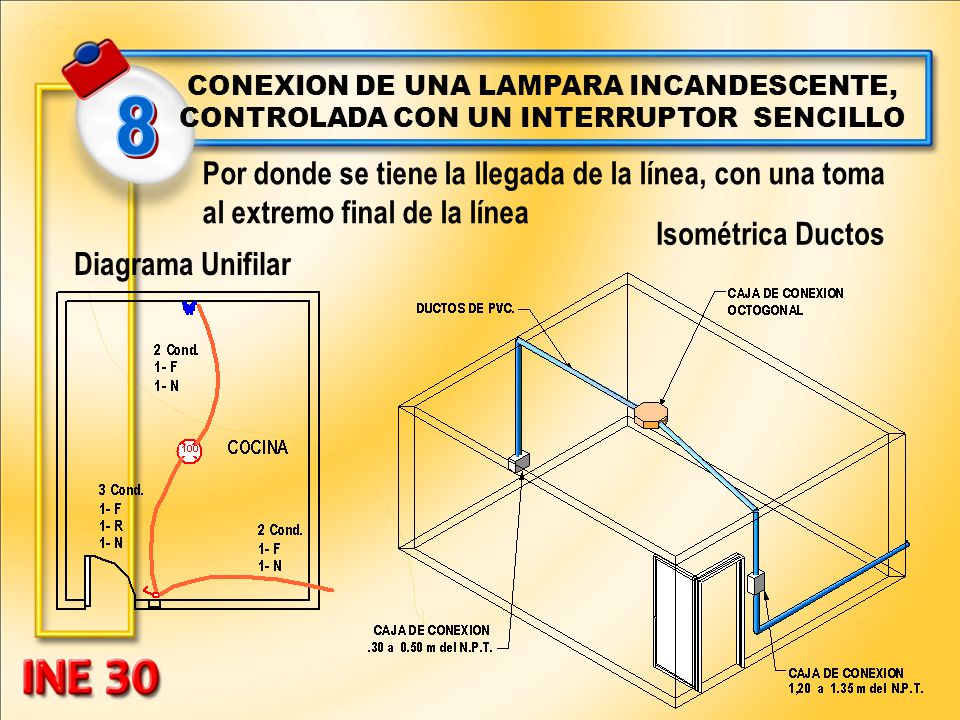

8 Por donde se tiene la llegada de la línea, con una toma al extremo final de la línea R DIAGRAMAS DE CONEXION N F

27 CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO
8 Por donde se tiene la llegada de la línea, con una toma al extremo final de la línea Isométrica Ductos Diagrama Unifilar

28 CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO

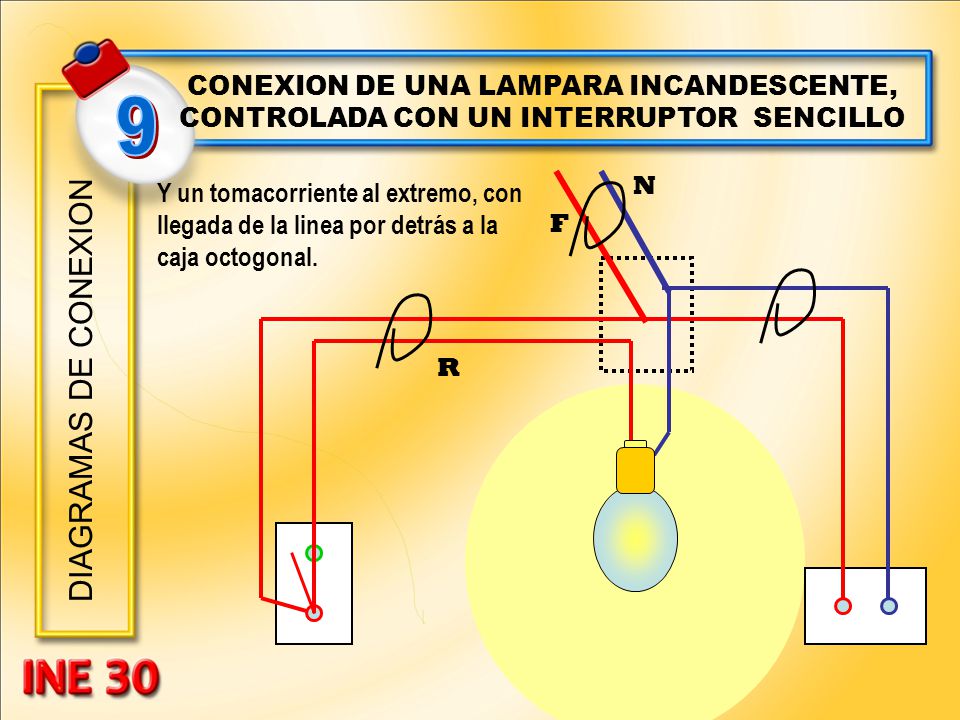

9 N Y un tomacorriente al extremo, con llegada de la linea por detrás a la caja octogonal. F R DIAGRAMAS DE CONEXION

29 9 Diagrama Unifilar Isométrica Ductos

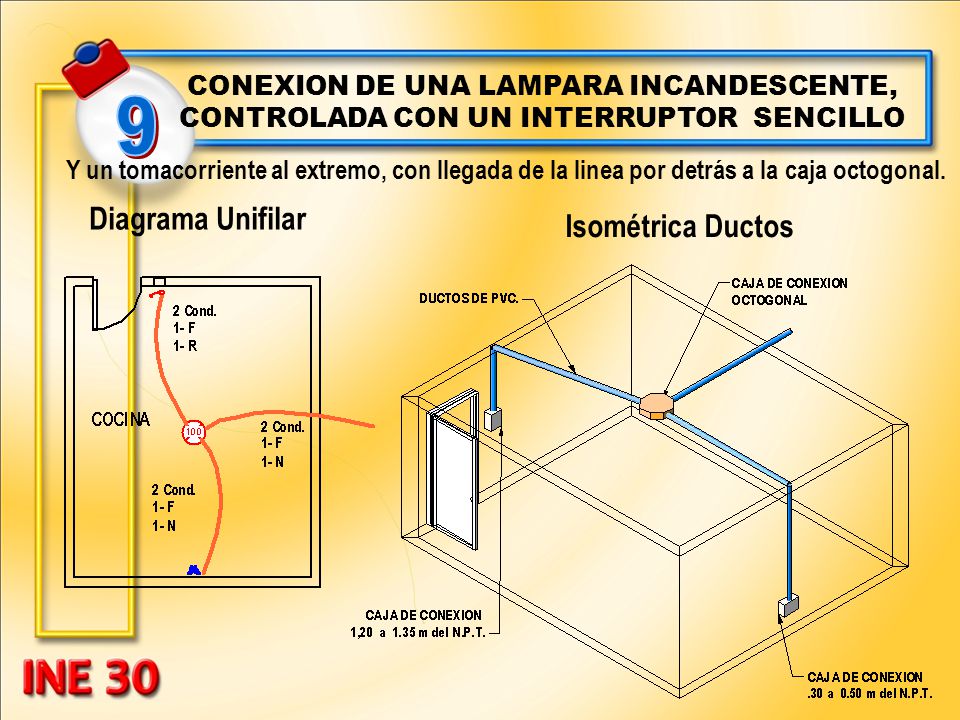

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR SENCILLO 9 Y un tomacorriente al extremo, con llegada de la linea por detrás a la caja octogonal. Diagrama Unifilar Isométrica Ductos

30 10 Indicando llegada y continuación de línea DIAGRAMAS DE CONEXION

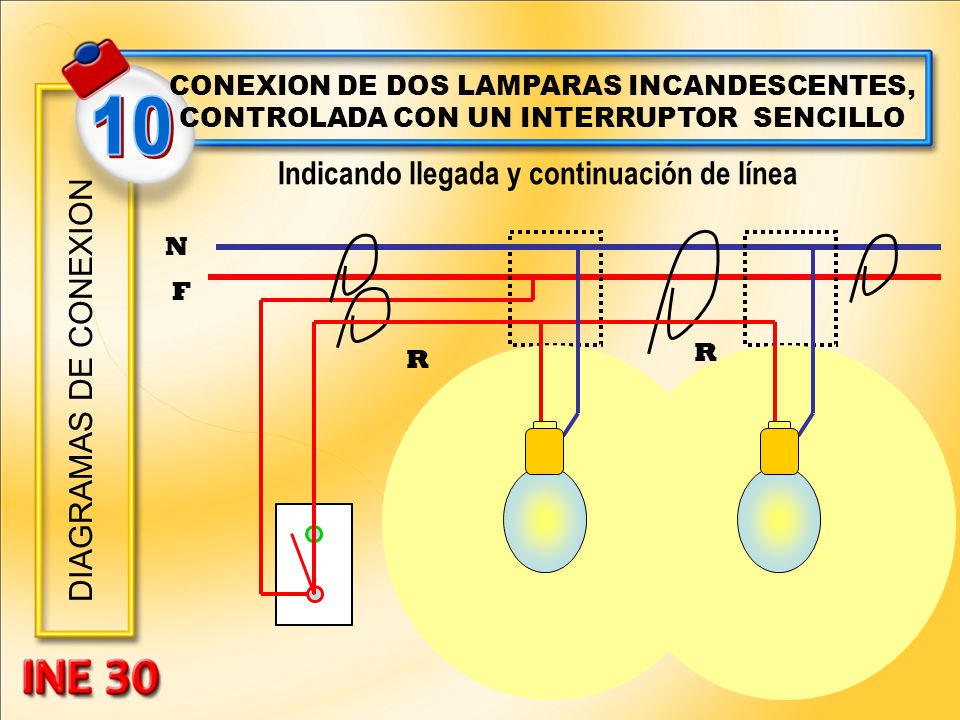

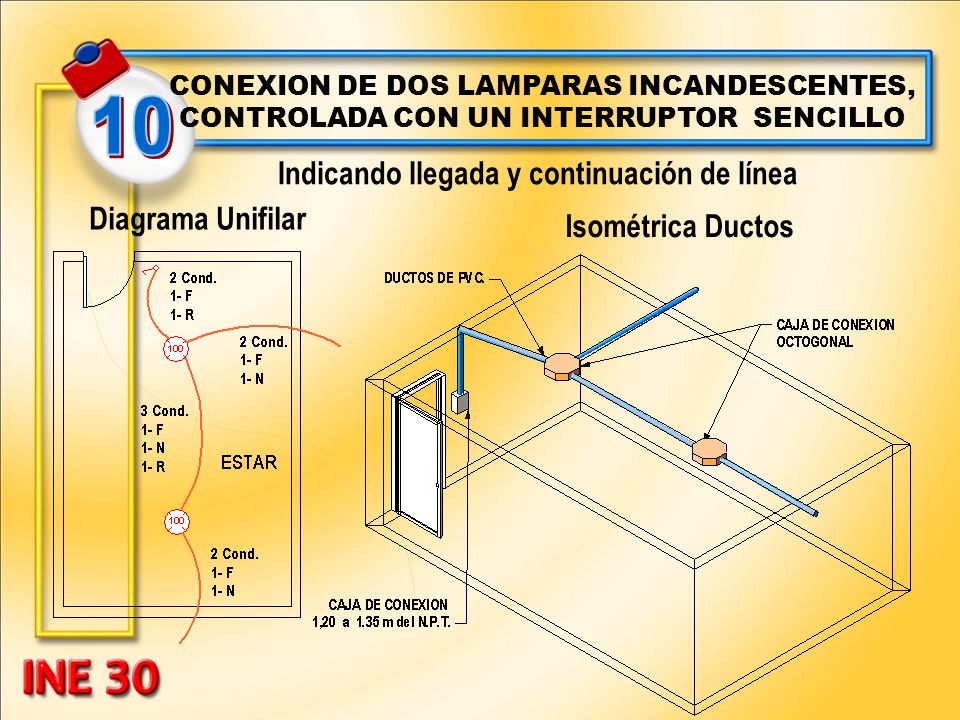

CONEXION DE DOS LAMPARAS INCANDESCENTES, CONTROLADA CON UN INTERRUPTOR SENCILLO 10 Indicando llegada y continuación de línea N F R R DIAGRAMAS DE CONEXION

31 10 Indicando llegada y continuación de línea Diagrama Unifilar
CONEXION DE DOS LAMPARAS INCANDESCENTES, CONTROLADA CON UN INTERRUPTOR SENCILLO 10 Indicando llegada y continuación de línea Diagrama Unifilar Isométrica Ductos

32 CONEXION DE DOS LAMPARAS INCANDESCENTES, CONTROLADA CON UN INTERRUPTOR SENCILLO

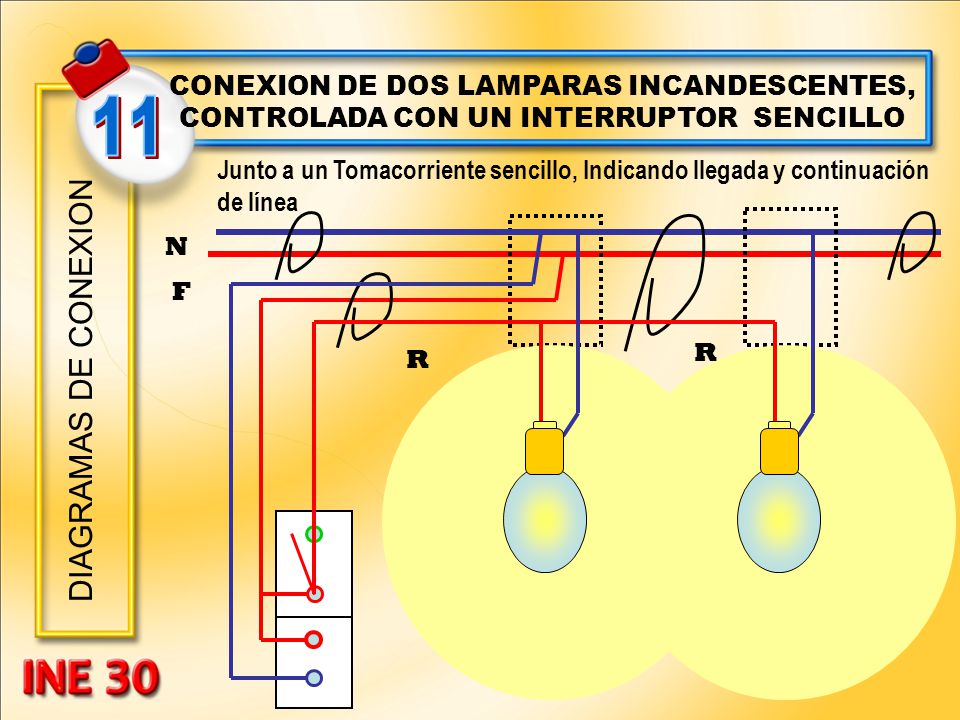

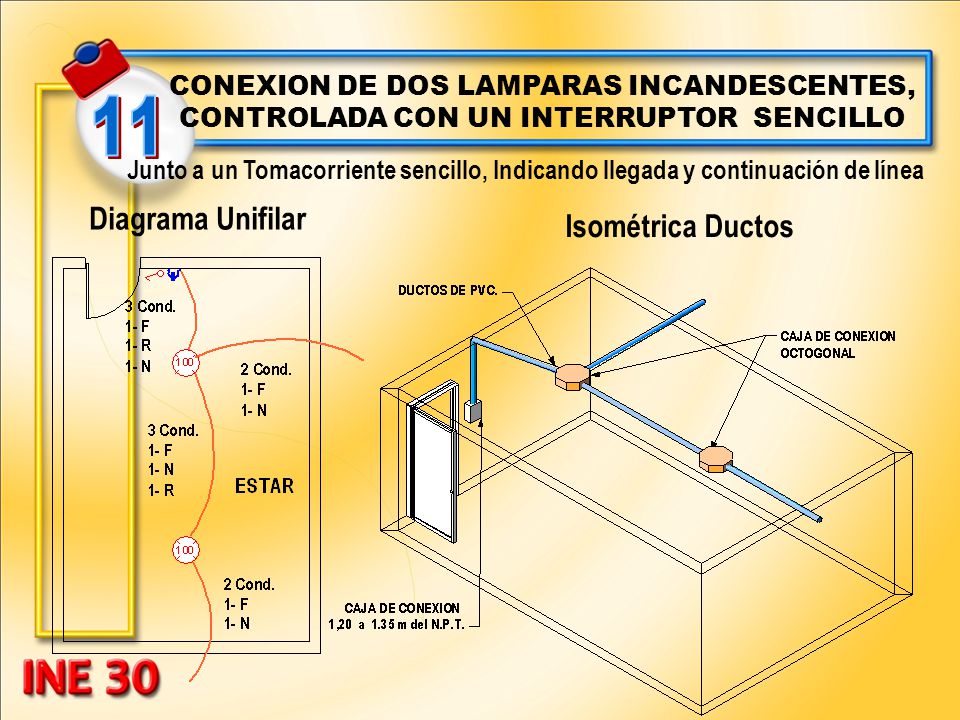

11 Junto a un Tomacorriente sencillo, Indicando llegada y continuación de línea N F R R DIAGRAMAS DE CONEXION

33 11 Diagrama Unifilar Isométrica Ductos
CONEXION DE DOS LAMPARAS INCANDESCENTES, CONTROLADA CON UN INTERRUPTOR SENCILLO 11 Junto a un Tomacorriente sencillo, Indicando llegada y continuación de línea Diagrama Unifilar Isométrica Ductos

34 12 Indicando llegada de línea por el lado izquierdo

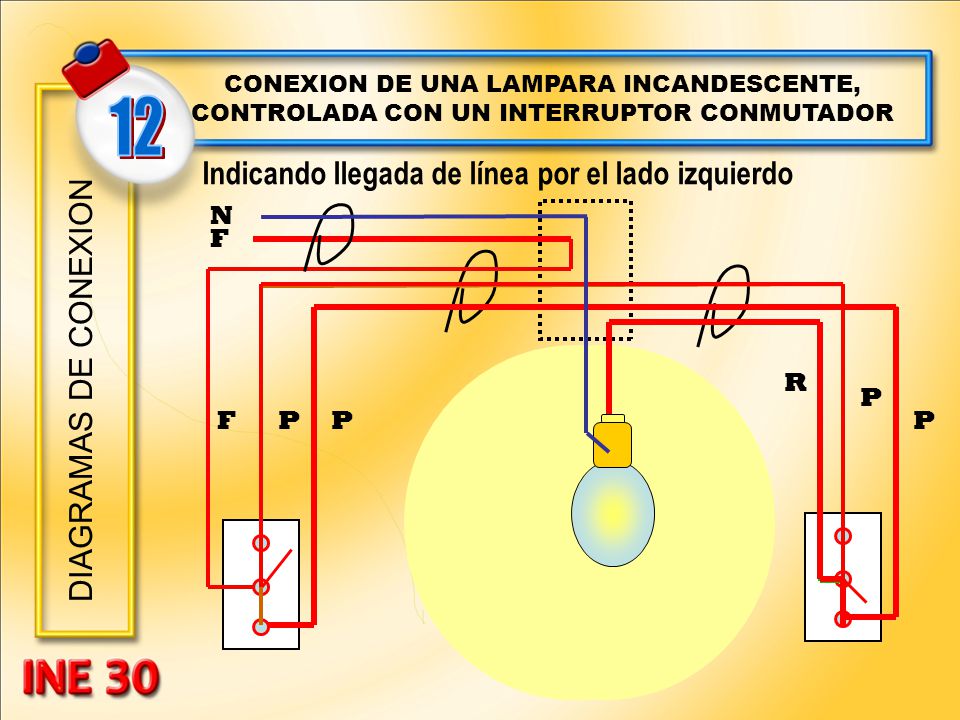

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR CONMUTADOR 12 Indicando llegada de línea por el lado izquierdo N F DIAGRAMAS DE CONEXION R P F P P P

35 12 Indicando llegada de línea por el lado izquierdo Diagrama Unifilar

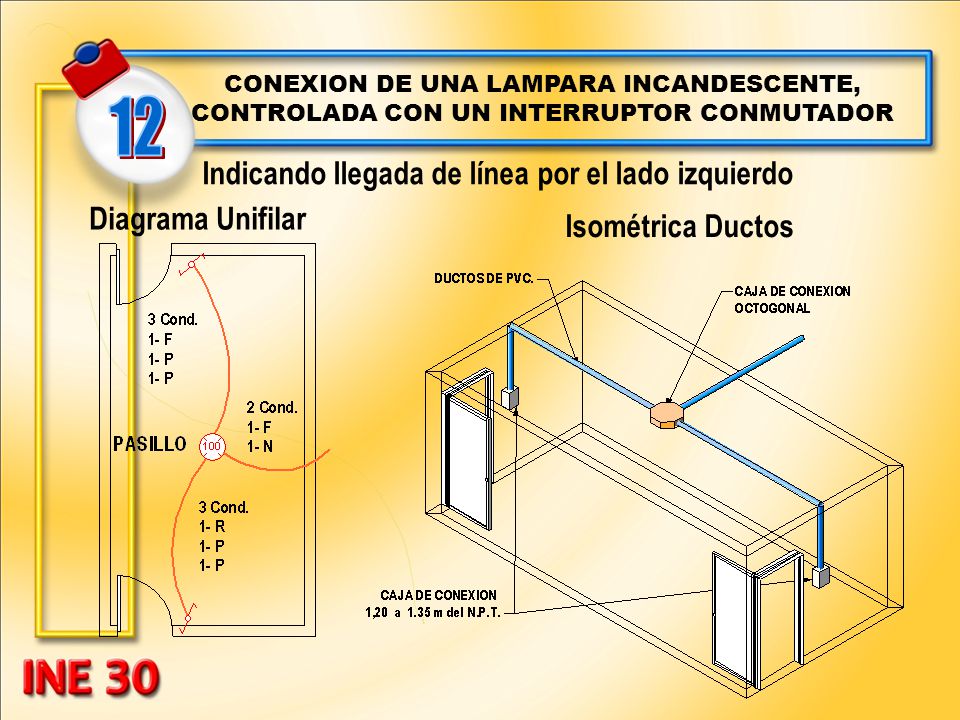

CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR CONMUTADOR 12 Indicando llegada de línea por el lado izquierdo Diagrama Unifilar Isométrica Ductos

36 EJERCICIO 13 Indicando llegada de línea por el lado derecho

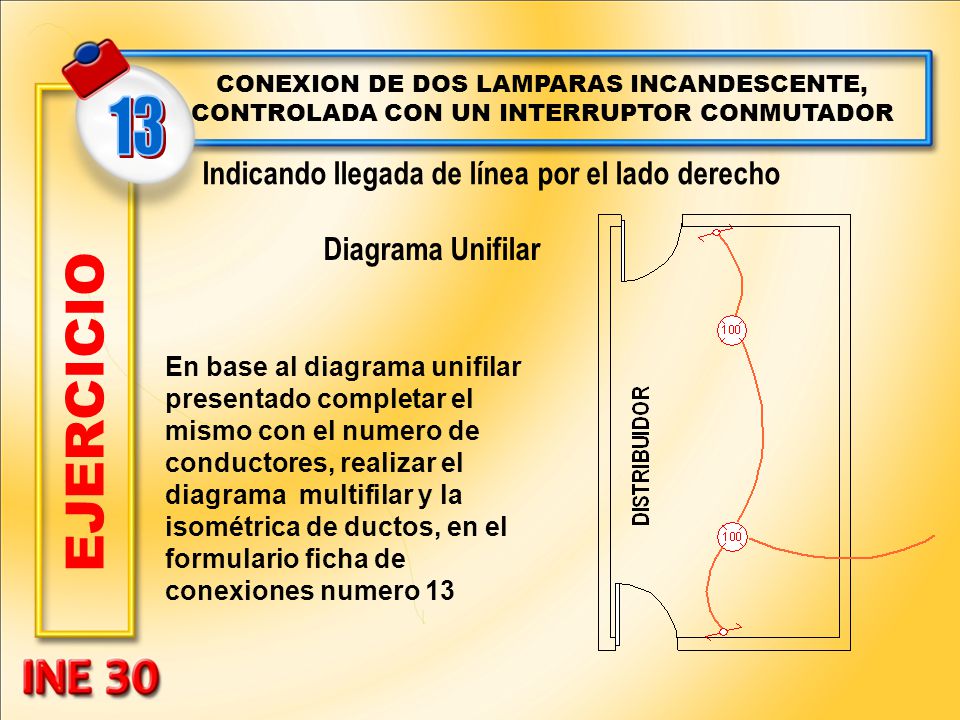

CONEXION DE DOS LAMPARAS INCANDESCENTE, CONTROLADA CON UN INTERRUPTOR CONMUTADOR 13 Indicando llegada de línea por el lado derecho Diagrama Unifilar En base al diagrama unifilar presentado completar el mismo con el numero de conductores, realizar el diagrama multifilar y la isométrica de ductos, en el formulario ficha de conexiones numero 13 EJERCICIO

37 CONEXION DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON UN CONMUTADOR EN ESCALERA

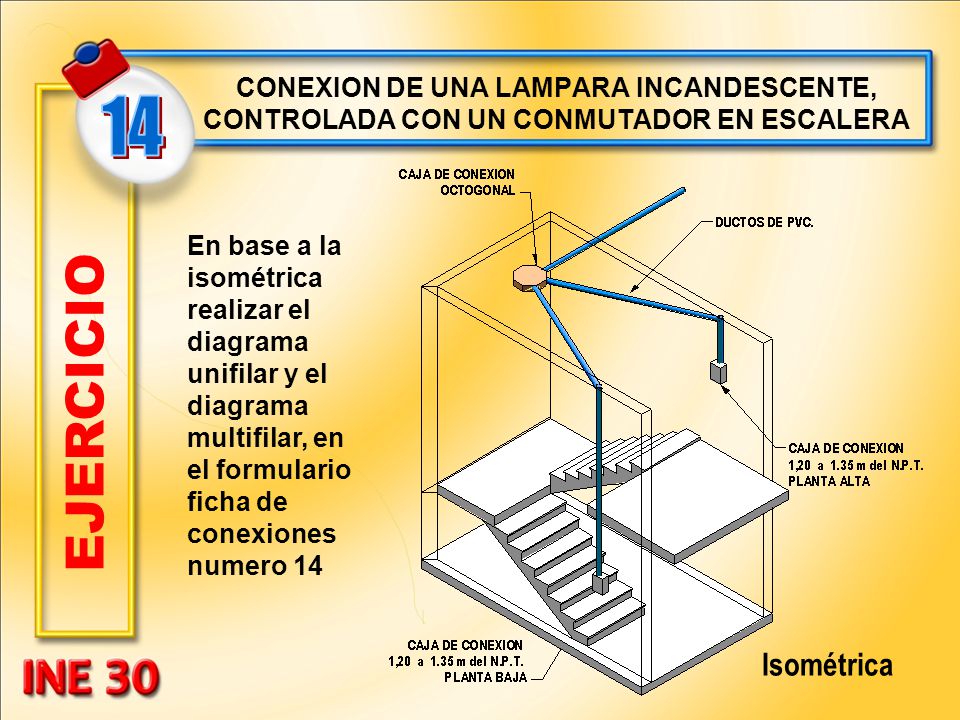

14 En base a la isométrica realizar el diagrama unifilar y el diagrama multifilar, en el formulario ficha de conexiones numero 14 EJERCICIO Isométrica

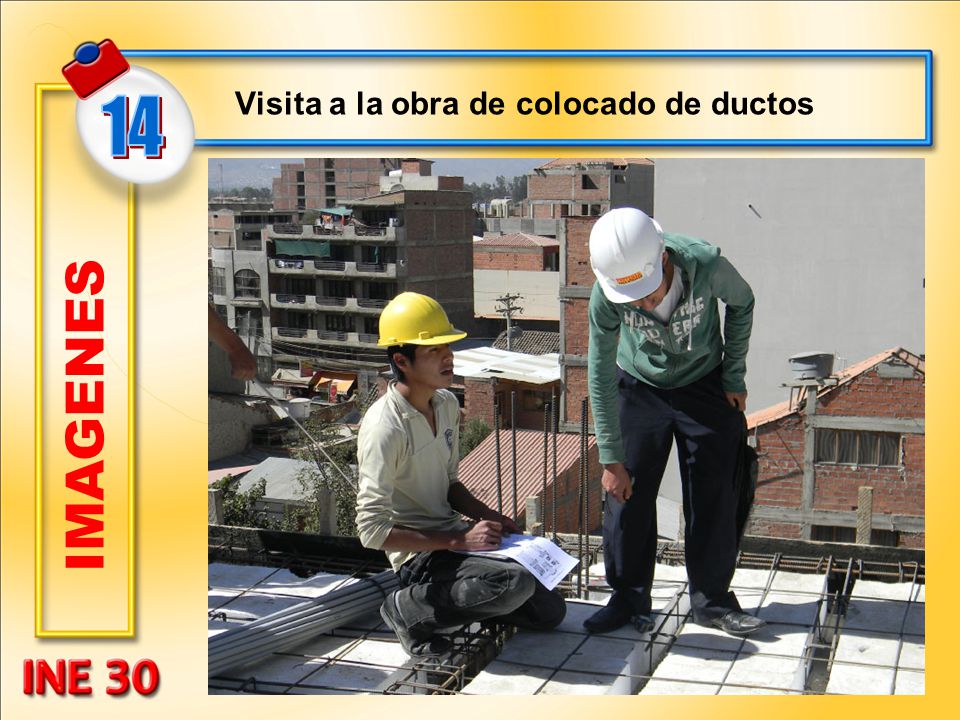

38 Visita a la obra de colocado de ductos
