1 UNIVERSIDAD AUTÓNOMA DEL ESTADO DE MORELOS
David Cruz Mondragón Daniel Villaseñor Frausto

2

3

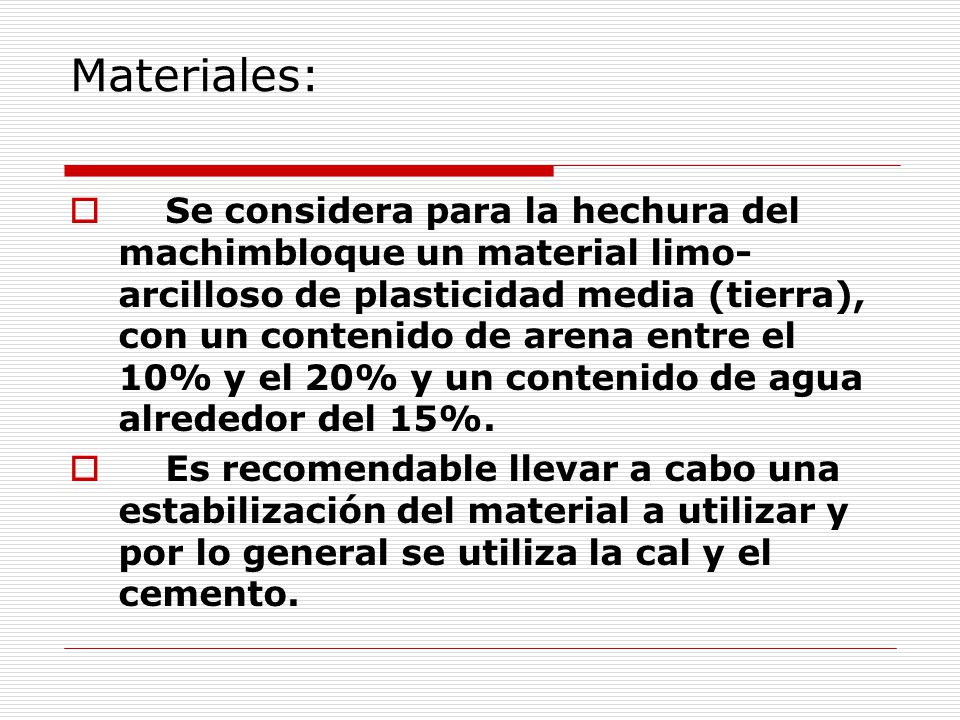

4 Materiales: Se considera para la hechura del machimbloque un material limo-arcilloso de plasticidad media (tierra), con un contenido de arena entre el 10% y el 20% y un contenido de agua alrededor del 15%. Es recomendable llevar a cabo una estabilización del material a utilizar y por lo general se utiliza la cal y el cemento.

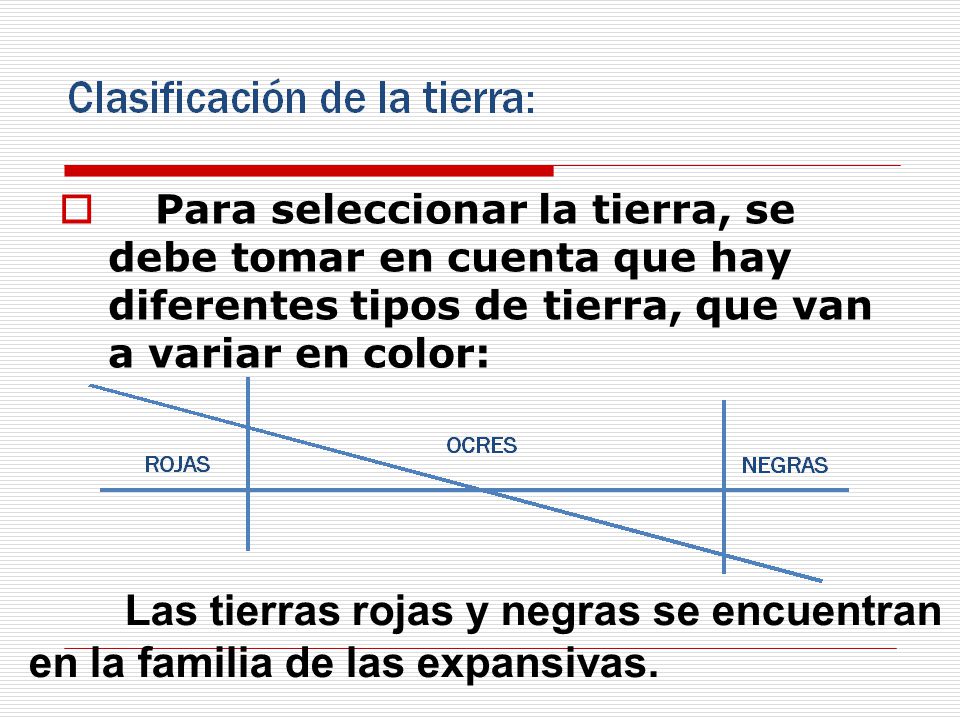

5 Para seleccionar la tierra, se debe tomar en cuenta que hay diferentes tipos de tierra, que van a variar en color: Las tierras rojas y negras se encuentran en la familia de las expansivas.

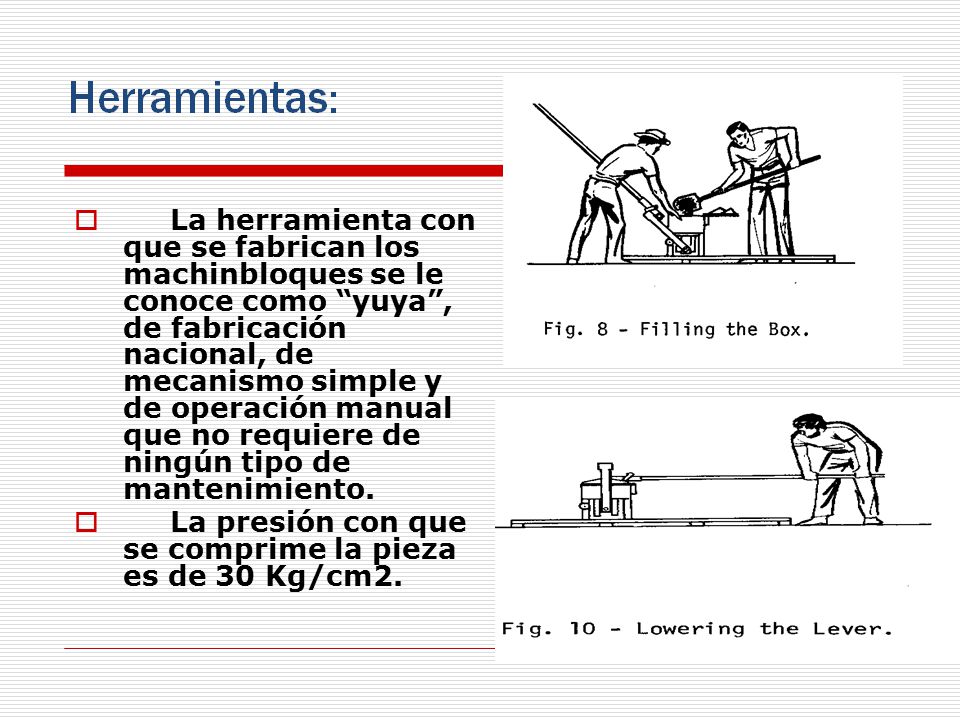

6 La herramienta con que se fabrican los machinbloques se le conoce como “yuya”, de fabricación nacional, de mecanismo simple y de operación manual que no requiere de ningún tipo de mantenimiento. La presión con que se comprime la pieza es de 30 Kg/cm2.

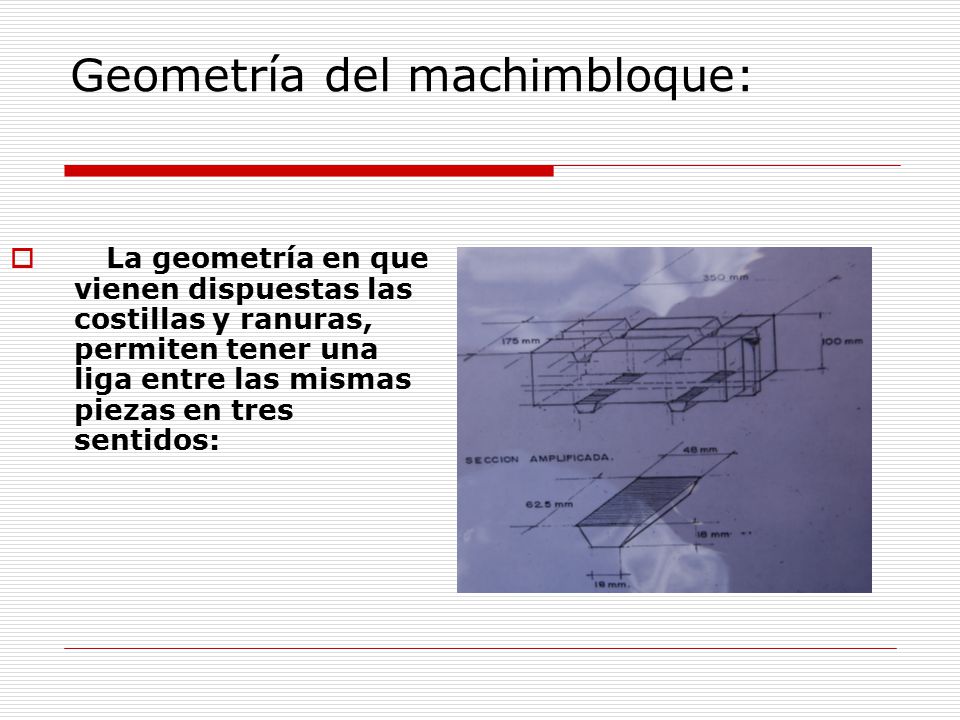

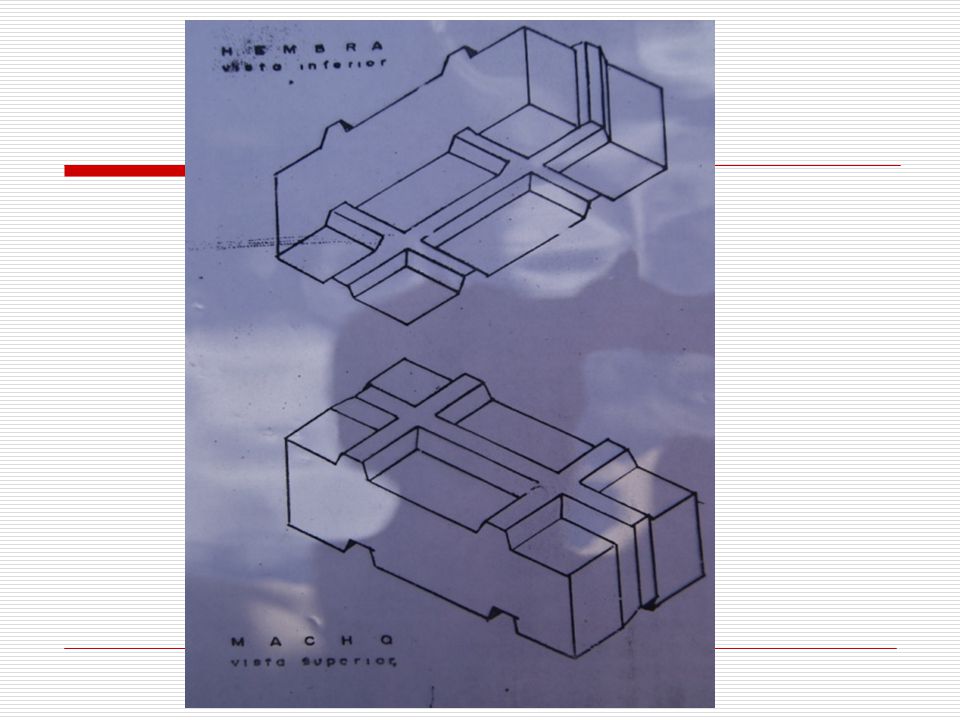

7 Geometría del machimbloque:
La geometría en que vienen dispuestas las costillas y ranuras, permiten tener una liga entre las mismas piezas en tres sentidos:

8

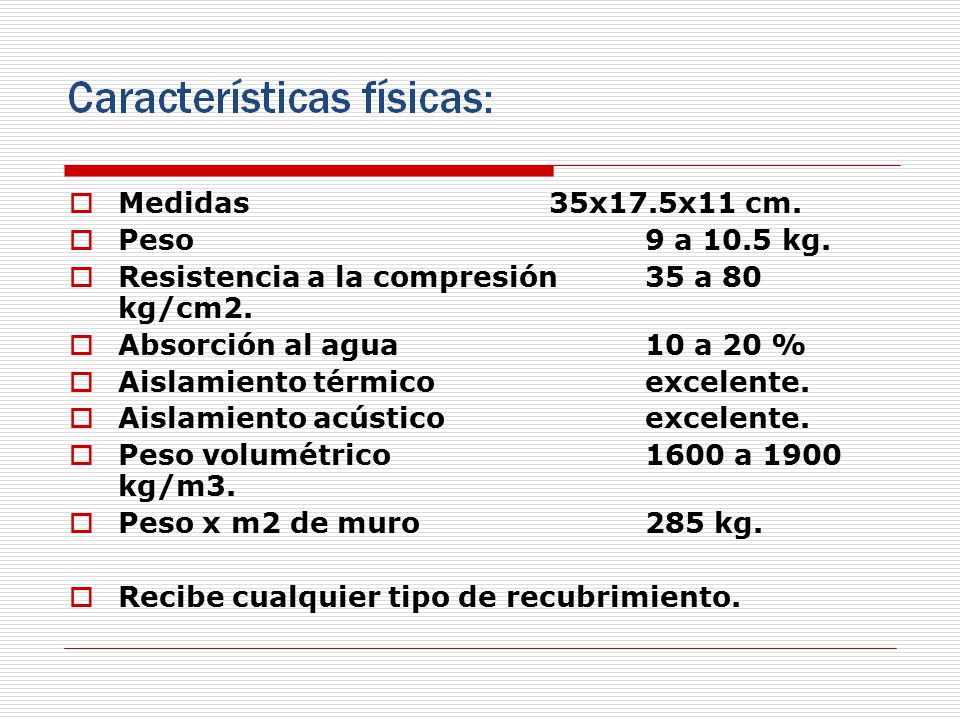

9 Medidas x17.5x11 cm. Peso a 10.5 kg. Resistencia a la compresión 35 a 80 kg/cm2. Absorción al agua 10 a 20 % Aislamiento térmico excelente. Aislamiento acústico excelente. Peso volumétrico a 1900 kg/m3. Peso x m2 de muro kg. Recibe cualquier tipo de recubrimiento.

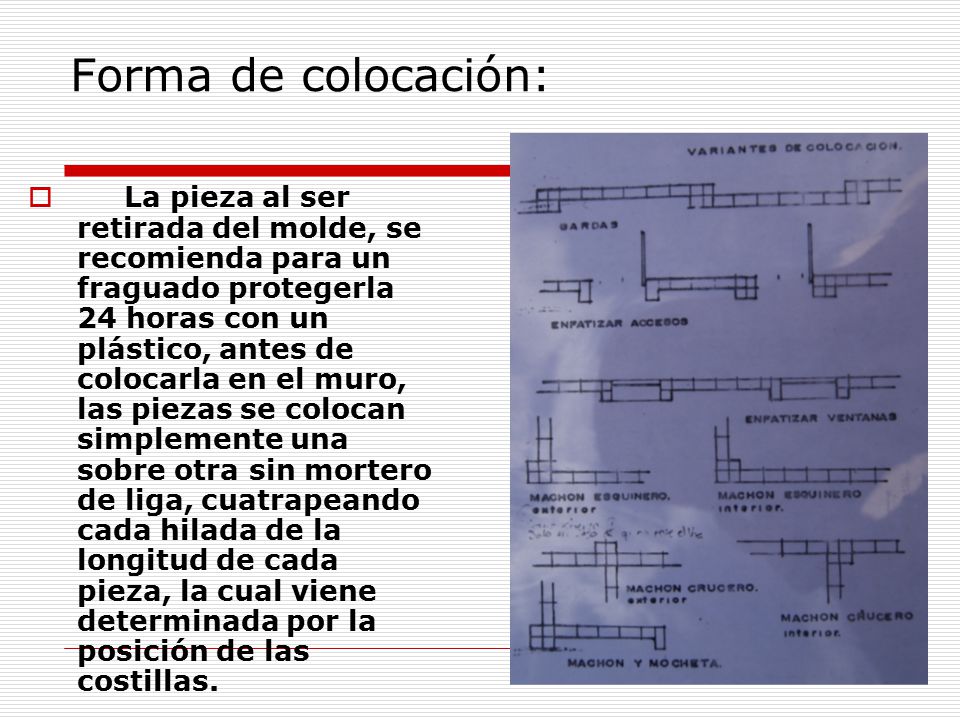

10 Forma de colocación: La pieza al ser retirada del molde, se recomienda para un fraguado protegerla 24 horas con un plástico, antes de colocarla en el muro, las piezas se colocan simplemente una sobre otra sin mortero de liga, cuatrapeando cada hilada de la longitud de cada pieza, la cual viene determinada por la posición de las costillas.

11

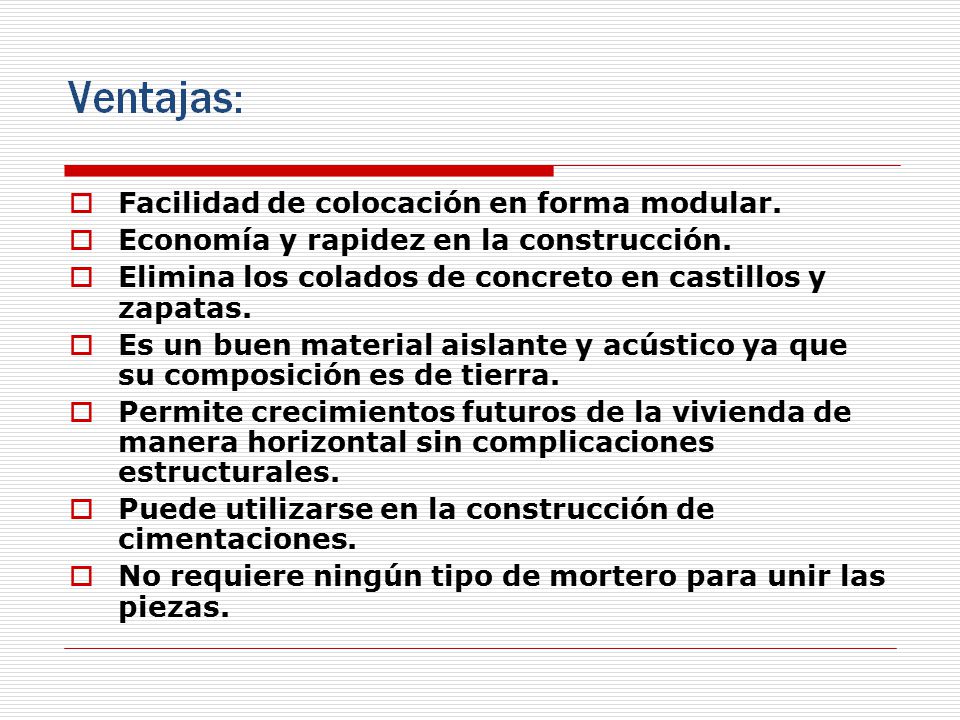

12 Facilidad de colocación en forma modular.
Economía y rapidez en la construcción. Elimina los colados de concreto en castillos y zapatas. Es un buen material aislante y acústico ya que su composición es de tierra. Permite crecimientos futuros de la vivienda de manera horizontal sin complicaciones estructurales. Puede utilizarse en la construcción de cimentaciones. No requiere ningún tipo de mortero para unir las piezas.

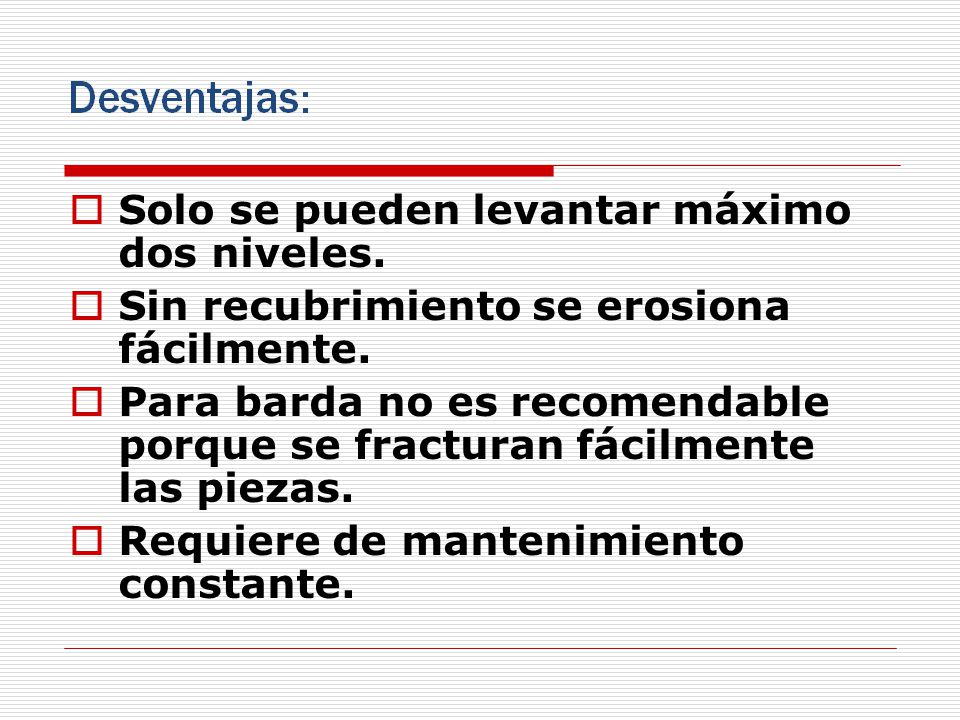

13 Solo se pueden levantar máximo dos niveles.
Sin recubrimiento se erosiona fácilmente. Para barda no es recomendable porque se fracturan fácilmente las piezas. Requiere de mantenimiento constante.

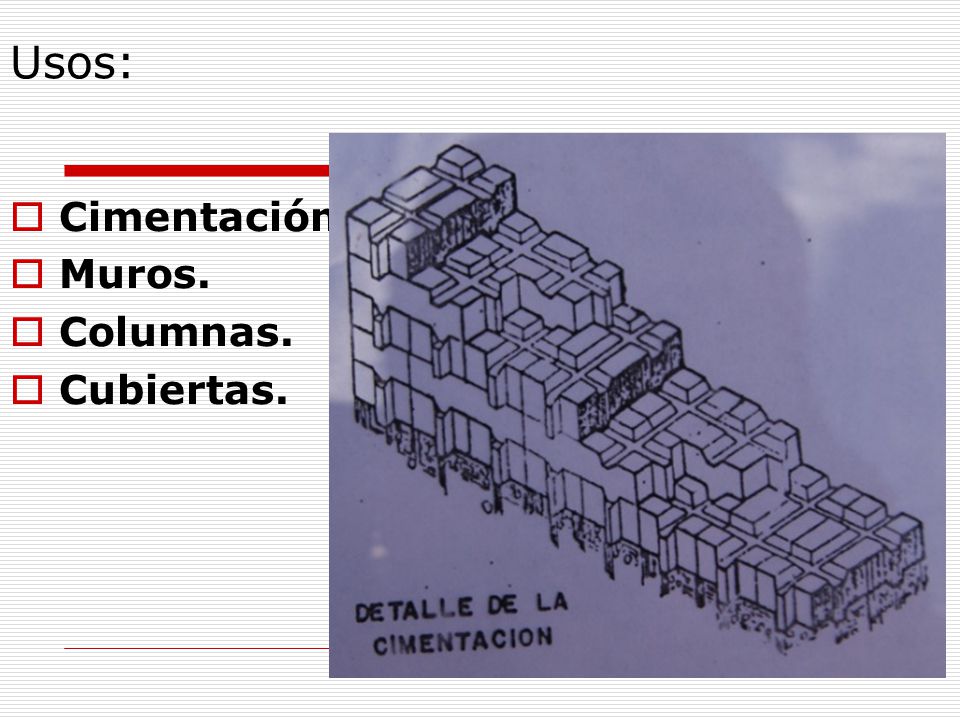

14 Usos: Cimentación. Muros. Columnas. Cubiertas.

15

16 Por una humanidad culta.
Gracias.
