TALLER DE COMUNICACIONES

Presentación del tema: "TALLER DE COMUNICACIONES"— Transcripción de la presentación:

1 TALLER DE COMUNICACIONES
NIVEL BÁSICO PROTOCOLOS DE RADIO DE CRUZ ROJA ESPAÑOLA

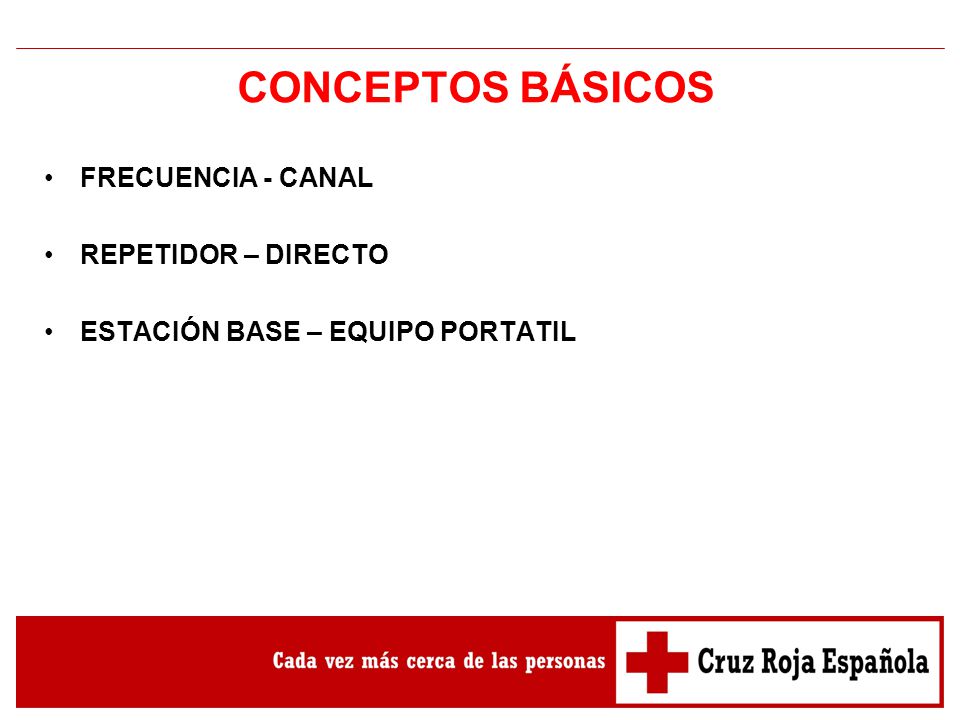

2 CONCEPTOS BÁSICOS FRECUENCIA - CANAL REPETIDOR – DIRECTO
ESTACIÓN BASE – EQUIPO PORTATIL

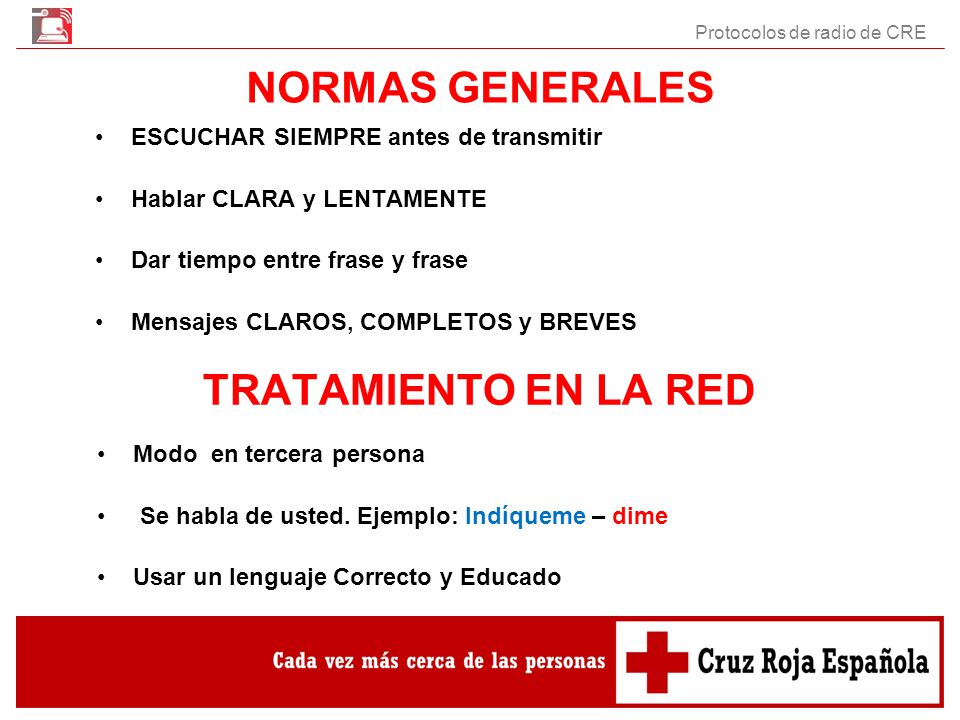

3 NORMAS GENERALES TRATAMIENTO EN LA RED
Protocolos de radio de CRE NORMAS GENERALES ESCUCHAR SIEMPRE antes de transmitir Hablar CLARA y LENTAMENTE Dar tiempo entre frase y frase Mensajes CLAROS, COMPLETOS y BREVES TRATAMIENTO EN LA RED Modo en tercera persona Se habla de usted. Ejemplo: Indíqueme – dime Usar un lenguaje Correcto y Educado

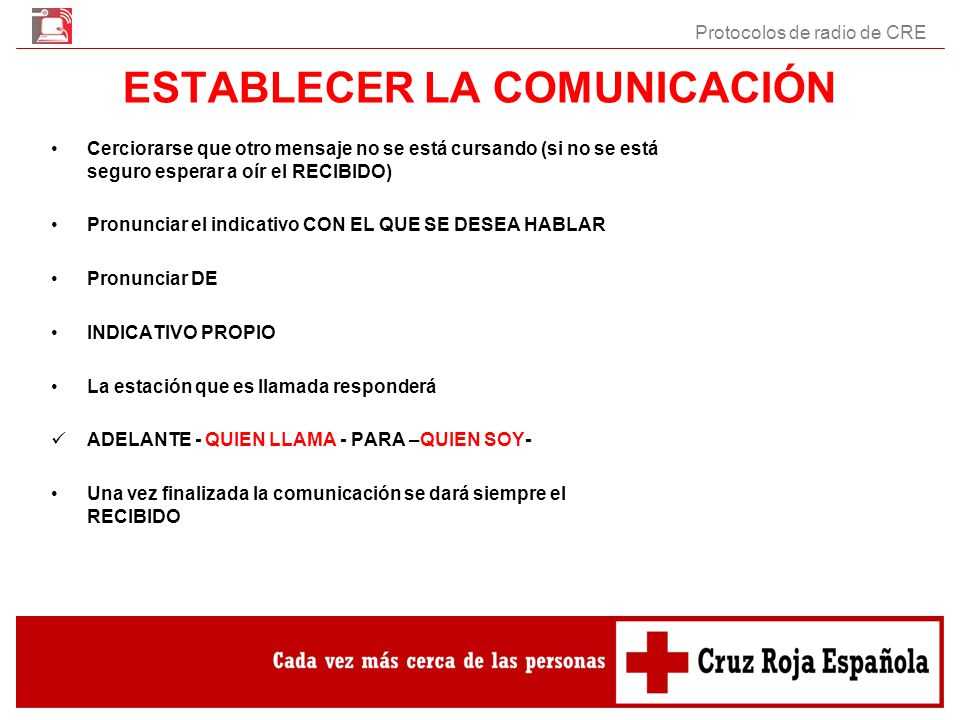

4 ESTABLECER LA COMUNICACIÓN
Protocolos de radio de CRE ESTABLECER LA COMUNICACIÓN Cerciorarse que otro mensaje no se está cursando (si no se está seguro esperar a oír el RECIBIDO) Pronunciar el indicativo CON EL QUE SE DESEA HABLAR Pronunciar DE INDICATIVO PROPIO La estación que es llamada responderá ADELANTE - QUIEN LLAMA - PARA –QUIEN SOY- Una vez finalizada la comunicación se dará siempre el RECIBIDO

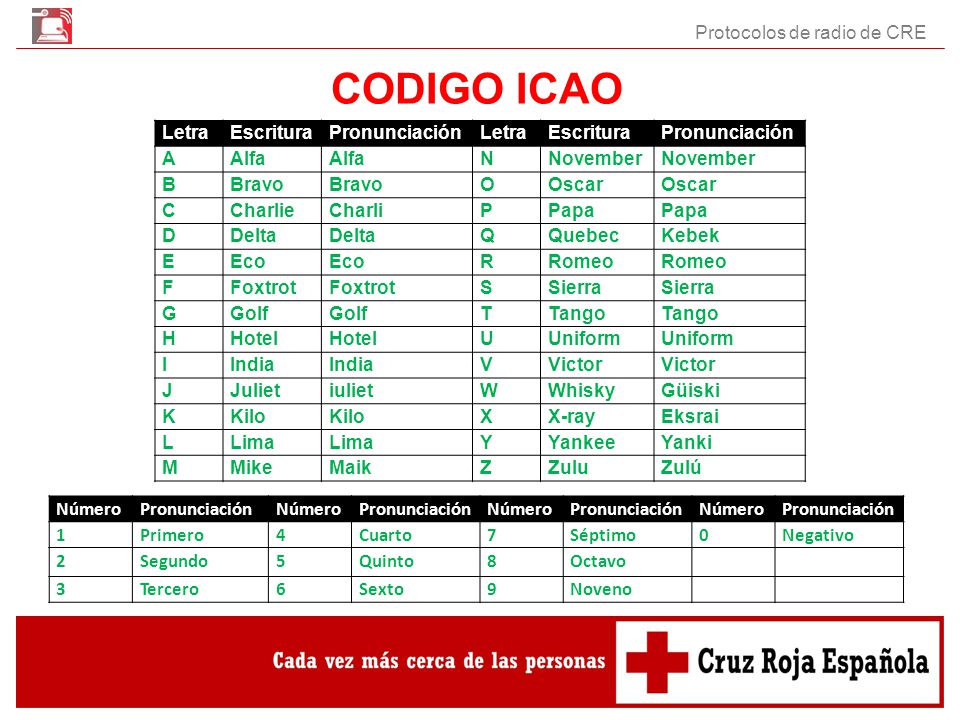

5 CODIGO ICAO Protocolos de radio de CRE Letra Escritura Pronunciación A
Alfa N November B Bravo O Oscar C Charlie Charli P Papa D Delta Q Quebec Kebek E Eco R Romeo F Foxtrot S Sierra G Golf T Tango H Hotel U Uniform I India V Victor J Juliet iuliet W Whisky Güiski K Kilo X X-ray Eksrai L Lima Y Yankee Yanki M Mike Maik Z Zulu Zulú Número Pronunciación 1 Primero 4 Cuarto 7 Séptimo Negativo 2 Segundo 5 Quinto 8 Octavo 3 Tercero 6 Sexto 9 Noveno

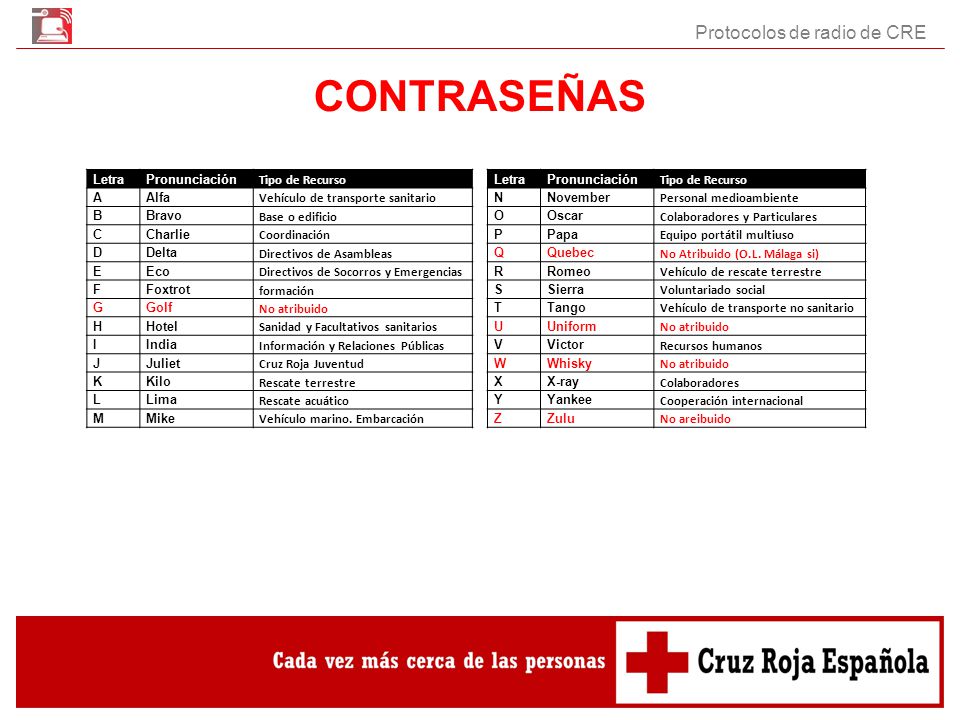

6 CONTRASEÑAS Protocolos de radio de CRE Letra Pronunciación
Tipo de Recurso A Alfa Vehículo de transporte sanitario B Bravo Base o edificio C Charlie Coordinación D Delta Directivos de Asambleas E Eco Directivos de Socorros y Emergencias F Foxtrot formación G Golf No atribuido H Hotel Sanidad y Facultativos sanitarios I India Información y Relaciones Públicas J Juliet Cruz Roja Juventud K Kilo Rescate terrestre L Lima Rescate acuático M Mike Vehículo marino. Embarcación Letra Pronunciación Tipo de Recurso N November Personal medioambiente O Oscar Colaboradores y Particulares P Papa Equipo portátil multiuso Q Quebec No Atribuido (O.L. Málaga si) R Romeo Vehículo de rescate terrestre S Sierra Voluntariado social T Tango Vehículo de transporte no sanitario U Uniform No atribuido V Victor Recursos humanos W Whisky X X-ray Colaboradores Y Yankee Cooperación internacional Z Zulu No areibuido

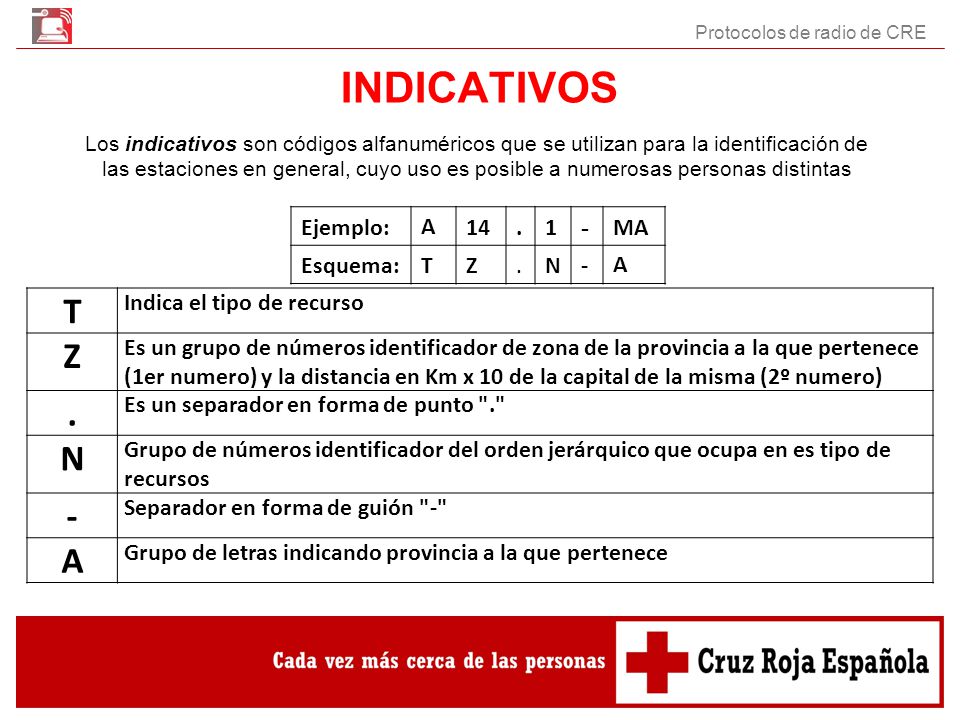

7 INDICATIVOS T Z . N - A Ejemplo: A 14 . 1 - MA Esquema: T Z N
Protocolos de radio de CRE INDICATIVOS Los indicativos son códigos alfanuméricos que se utilizan para la identificación de las estaciones en general, cuyo uso es posible a numerosas personas distintas Ejemplo: A 14 . 1 - MA Esquema: T Z N T Indica el tipo de recurso Z Es un grupo de números identificador de zona de la provincia a la que pertenece (1er numero) y la distancia en Km x 10 de la capital de la misma (2º numero) . Es un separador en forma de punto "." N Grupo de números identificador del orden jerárquico que ocupa en es tipo de recursos - Separador en forma de guión "-" A Grupo de letras indicando provincia a la que pertenece

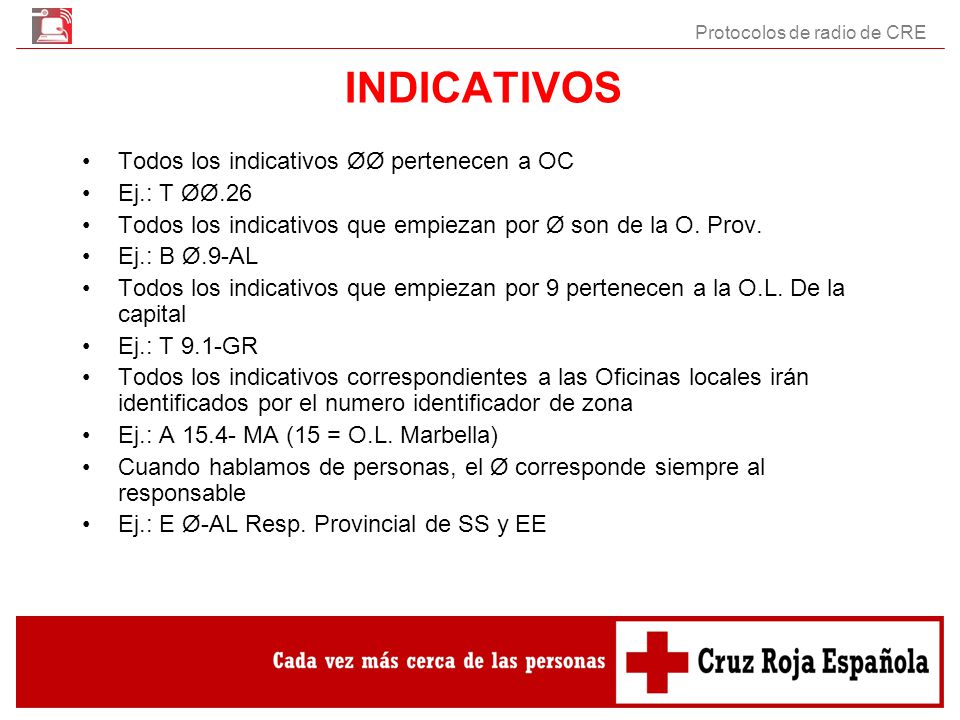

8 INDICATIVOS Todos los indicativos ØØ pertenecen a OC Ej.: T ØØ.26
Protocolos de radio de CRE INDICATIVOS Todos los indicativos ØØ pertenecen a OC Ej.: T ØØ.26 Todos los indicativos que empiezan por Ø son de la O. Prov. Ej.: B Ø.9-AL Todos los indicativos que empiezan por 9 pertenecen a la O.L. De la capital Ej.: T 9.1-GR Todos los indicativos correspondientes a las Oficinas locales irán identificados por el numero identificador de zona Ej.: A MA (15 = O.L. Marbella) Cuando hablamos de personas, el Ø corresponde siempre al responsable Ej.: E Ø-AL Resp. Provincial de SS y EE

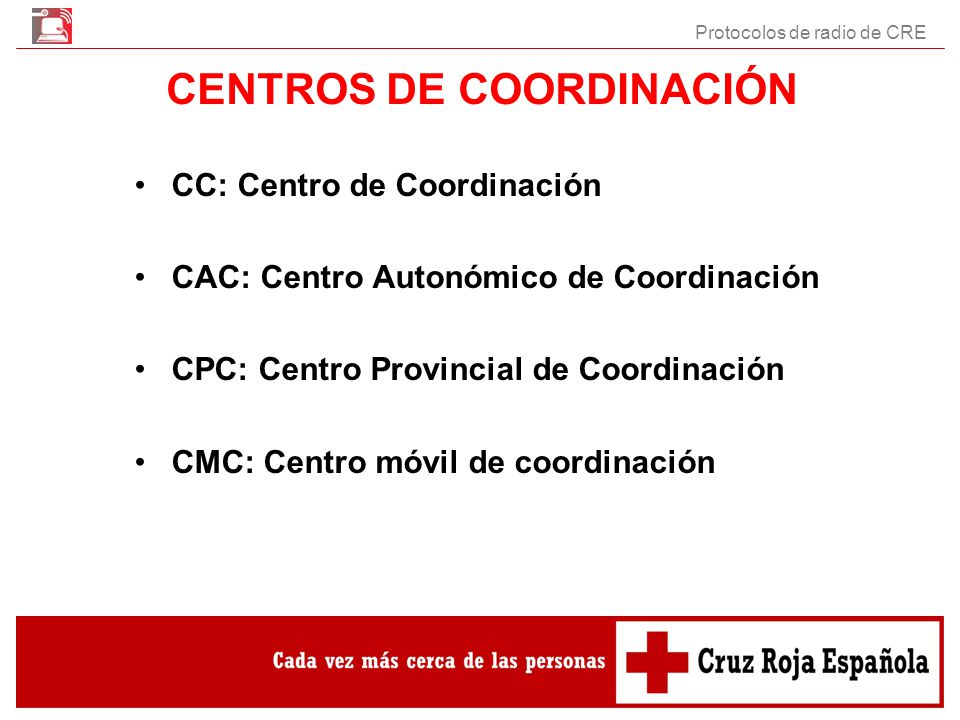

9 CENTROS DE COORDINACIÓN
Protocolos de radio de CRE CENTROS DE COORDINACIÓN CC: Centro de Coordinación CAC: Centro Autonómico de Coordinación CPC: Centro Provincial de Coordinación CMC: Centro móvil de coordinación

10 EJEMPLO DE COMUNICACIÓN
Protocolos de radio de CRE EJEMPLO DE COMUNICACIÓN COMUNICACION SIMPLE CPC de B Ø.2 Adelante B Ø.2 Para CPC ¿Podría indicarme la posición de E Ø? Manténganse en espera B Ø.2 Recibido CPC E Ø de CPC Adelante CPC para E Ø Me comunica su posición por favor En B Ø Recibido EØ B Ø.2 de CPC Adelante CPC para B Ø.2 Le comunico Que EØ se encuentra en B Ø Recibido CPC

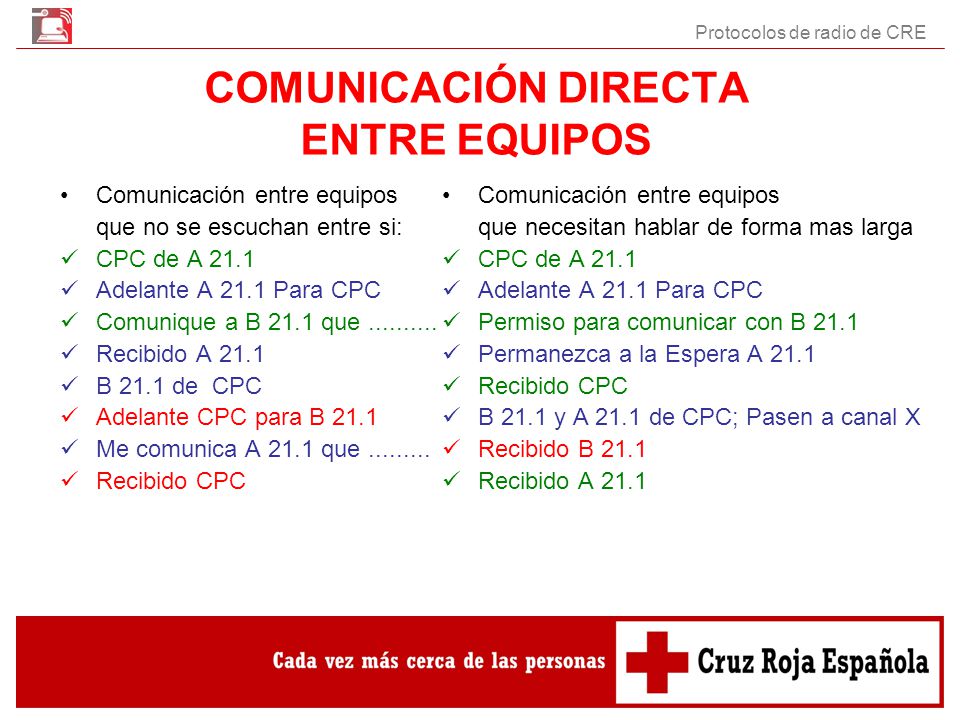

11 COMUNICACIÓN DIRECTA ENTRE EQUIPOS
Protocolos de radio de CRE COMUNICACIÓN DIRECTA ENTRE EQUIPOS Comunicación entre equipos que no se escuchan entre si: CPC de A 21.1 Adelante A 21.1 Para CPC Comunique a B 21.1 que Recibido A 21.1 B 21.1 de CPC Adelante CPC para B 21.1 Me comunica A 21.1 que Recibido CPC Comunicación entre equipos que necesitan hablar de forma mas larga CPC de A 21.1 Adelante A 21.1 Para CPC Permiso para comunicar con B 21.1 Permanezca a la Espera A 21.1 Recibido CPC B 21.1 y A 21.1 de CPC; Pasen a canal X Recibido B 21.1 Recibido A 21.1

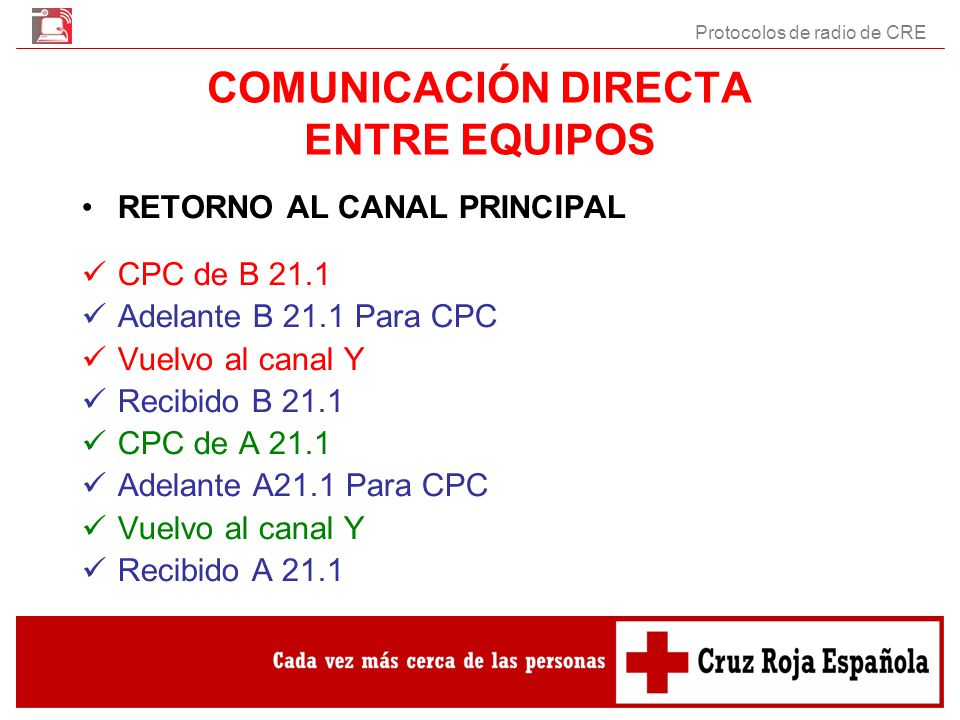

12 COMUNICACIÓN DIRECTA ENTRE EQUIPOS
Protocolos de radio de CRE COMUNICACIÓN DIRECTA ENTRE EQUIPOS RETORNO AL CANAL PRINCIPAL CPC de B 21.1 Adelante B 21.1 Para CPC Vuelvo al canal Y Recibido B 21.1 CPC de A 21.1 Adelante A21.1 Para CPC Recibido A 21.1

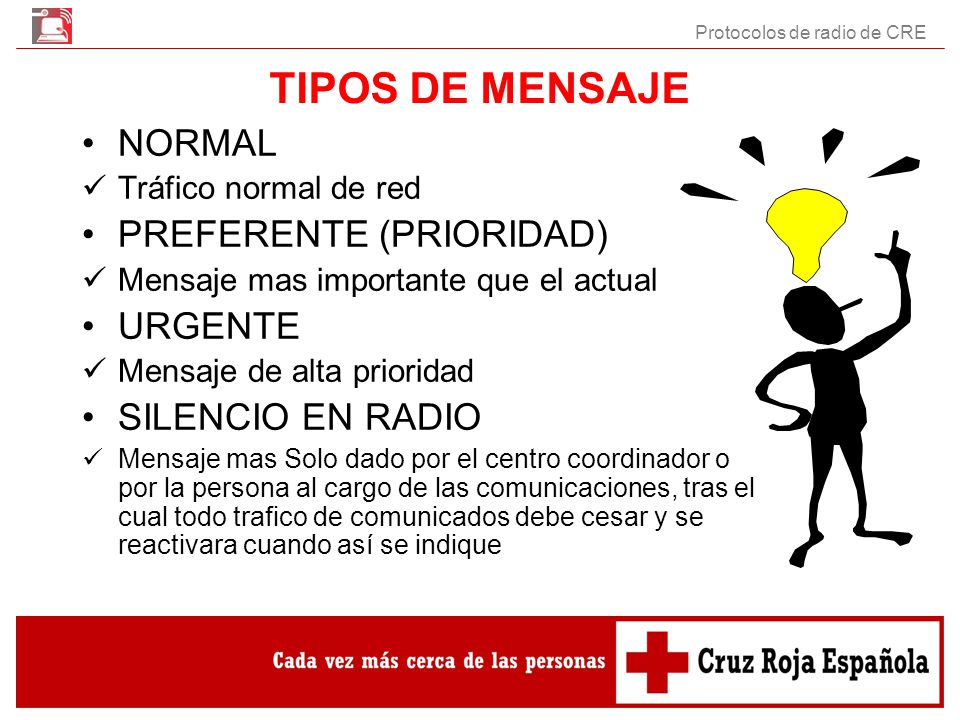

13 TIPOS DE MENSAJE NORMAL PREFERENTE (PRIORIDAD) URGENTE
Protocolos de radio de CRE TIPOS DE MENSAJE NORMAL Tráfico normal de red PREFERENTE (PRIORIDAD) Mensaje mas importante que el actual URGENTE Mensaje de alta prioridad SILENCIO EN RADIO Mensaje mas Solo dado por el centro coordinador o por la persona al cargo de las comunicaciones, tras el cual todo trafico de comunicados debe cesar y se reactivara cuando así se indique

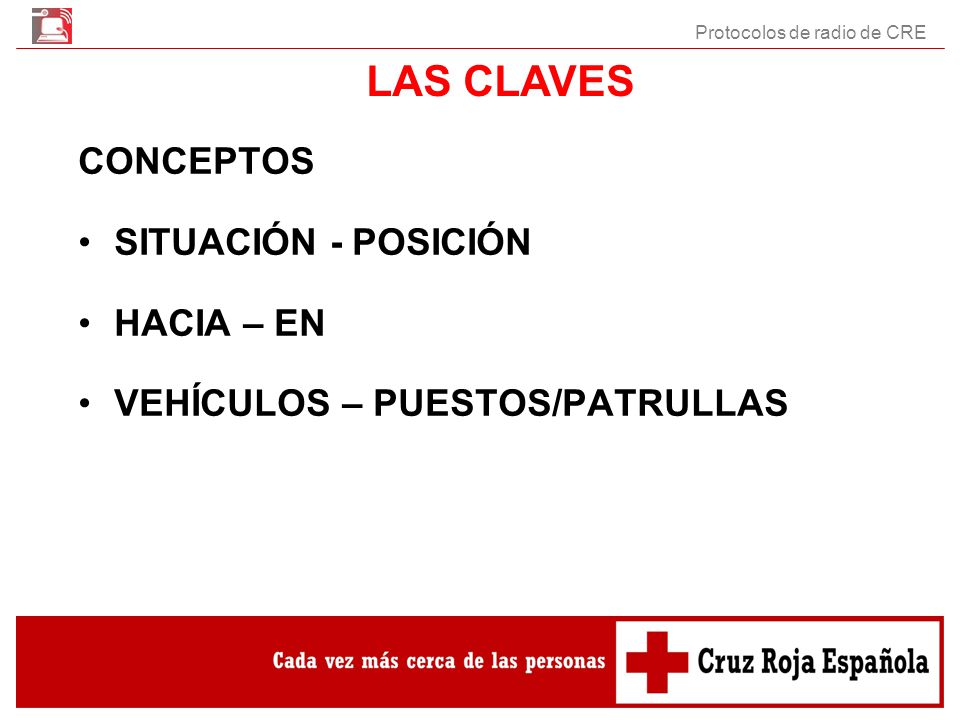

14 LAS CLAVES CONCEPTOS SITUACIÓN - POSICIÓN HACIA – EN
Protocolos de radio de CRE LAS CLAVES CONCEPTOS SITUACIÓN - POSICIÓN HACIA – EN VEHÍCULOS – PUESTOS/PATRULLAS

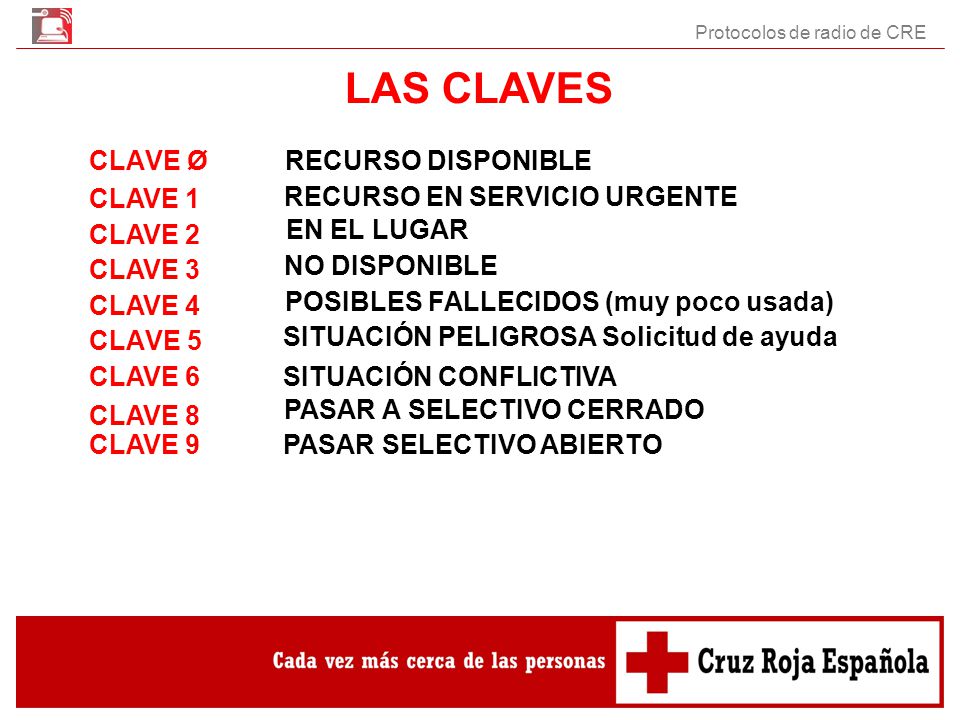

15 LAS CLAVES CLAVE Ø RECURSO DISPONIBLE CLAVE 1
Protocolos de radio de CRE LAS CLAVES CLAVE Ø RECURSO DISPONIBLE CLAVE 1 RECURSO EN SERVICIO URGENTE CLAVE 2 EN EL LUGAR CLAVE 3 NO DISPONIBLE CLAVE 4 POSIBLES FALLECIDOS (muy poco usada) CLAVE 5 SITUACIÓN PELIGROSA Solicitud de ayuda CLAVE 6 SITUACIÓN CONFLICTIVA CLAVE 8 PASAR A SELECTIVO CERRADO CLAVE 9 PASAR SELECTIVO ABIERTO

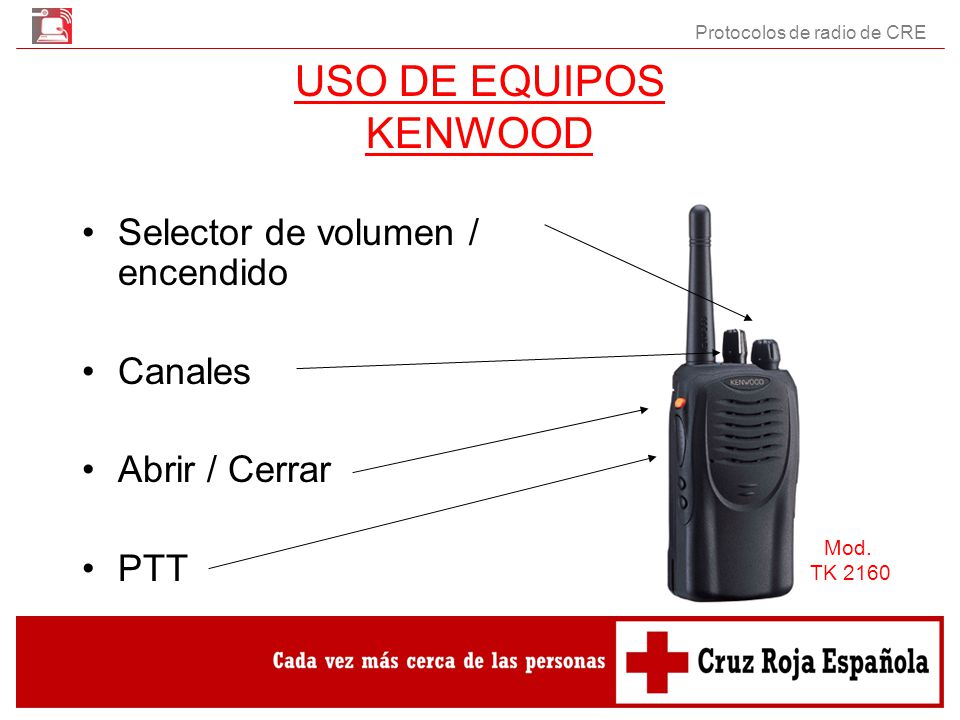

16 USO DE EQUIPOS KENWOOD Selector de volumen / encendido Canales
Protocolos de radio de CRE USO DE EQUIPOS KENWOOD Selector de volumen / encendido Canales Abrir / Cerrar PTT Mod. TK 2160
