Introducción a las pantallas de televisión (3 horas lectivas)

Presentación del tema: "Introducción a las pantallas de televisión (3 horas lectivas)"— Transcripción de la presentación:

1 Introducción a las pantallas de televisión (3 horas lectivas)
TEEL 2045 Circuitos de Televisión

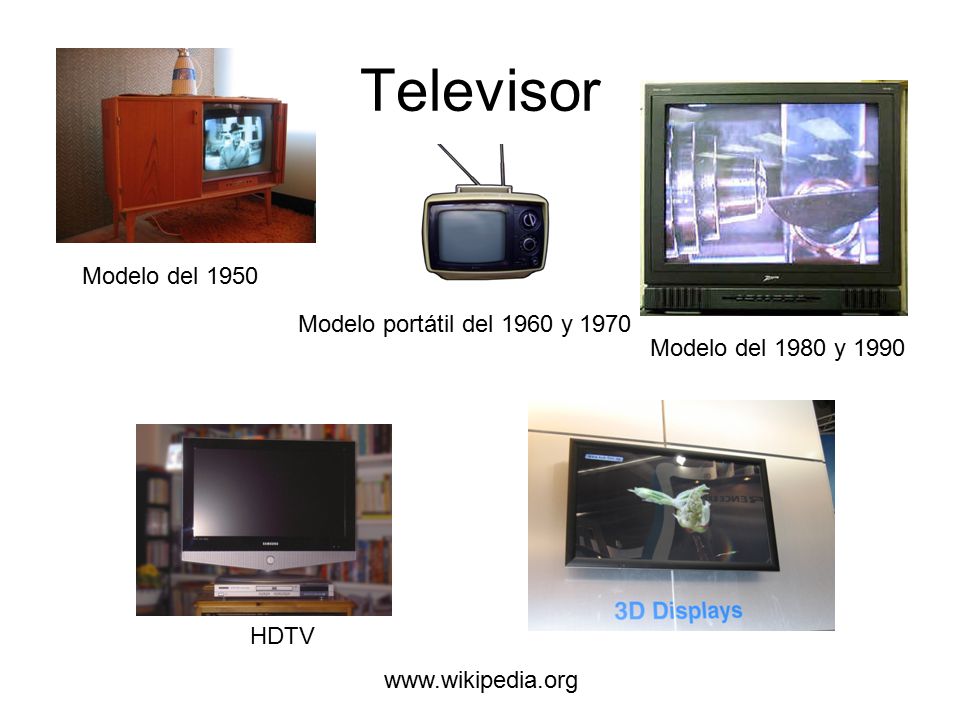

2 Televisor Modelo del 1950 Modelo portátil del 1960 y 1970
Modelo del 1980 y 1990 HDTV

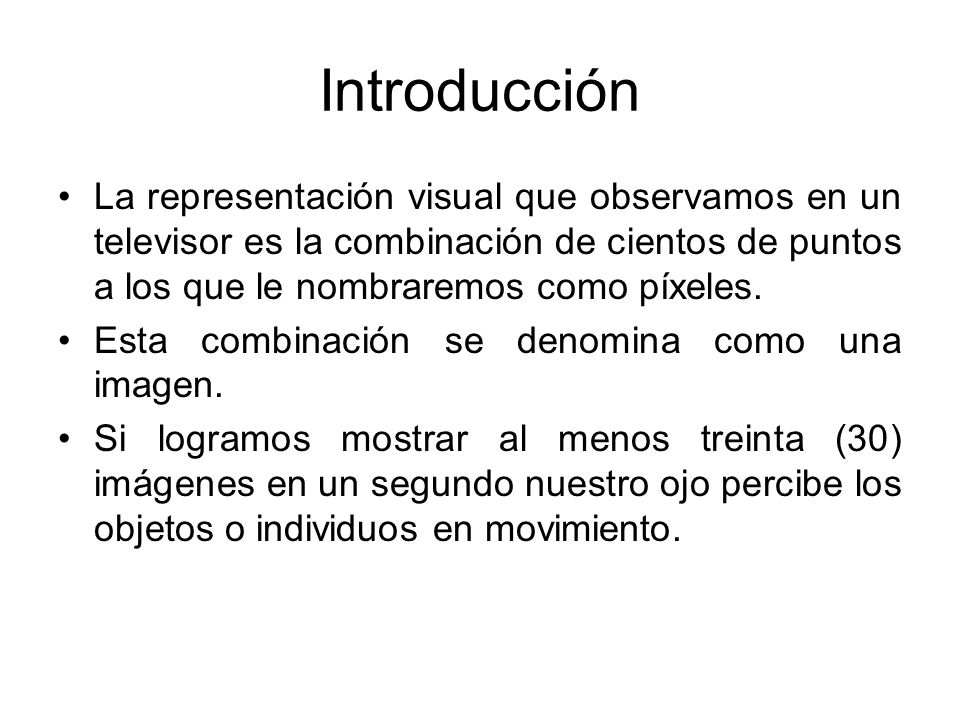

3 Introducción La representación visual que observamos en un televisor es la combinación de cientos de puntos a los que le nombraremos como píxeles. Esta combinación se denomina como una imagen. Si logramos mostrar al menos treinta (30) imágenes en un segundo nuestro ojo percibe los objetos o individuos en movimiento.

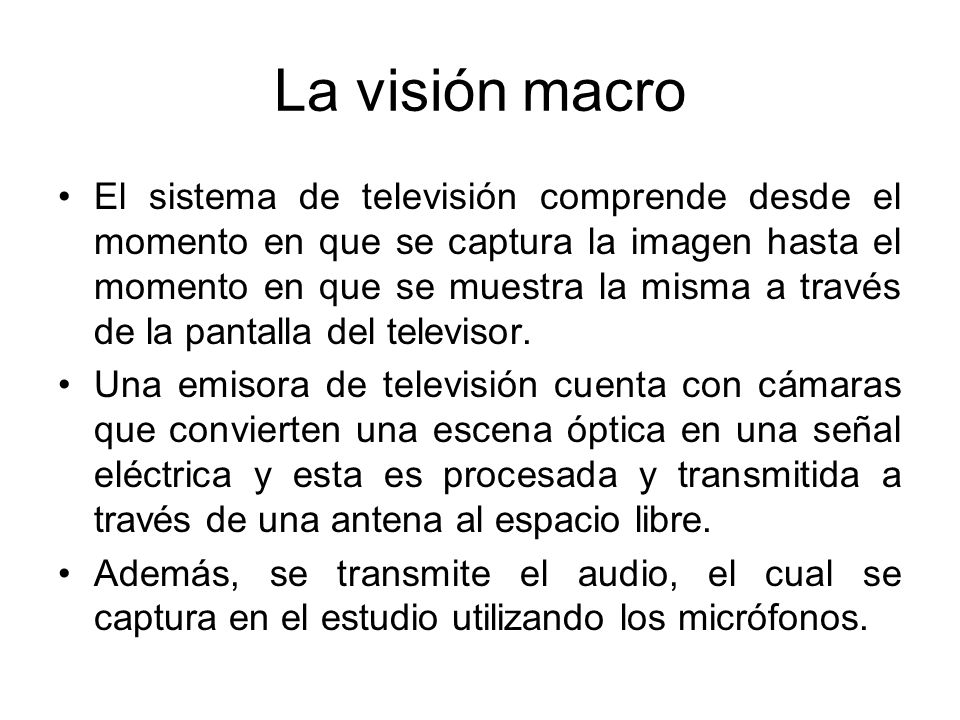

4 La visión macro El sistema de televisión comprende desde el momento en que se captura la imagen hasta el momento en que se muestra la misma a través de la pantalla del televisor. Una emisora de televisión cuenta con cámaras que convierten una escena óptica en una señal eléctrica y esta es procesada y transmitida a través de una antena al espacio libre. Además, se transmite el audio, el cual se captura en el estudio utilizando los micrófonos.

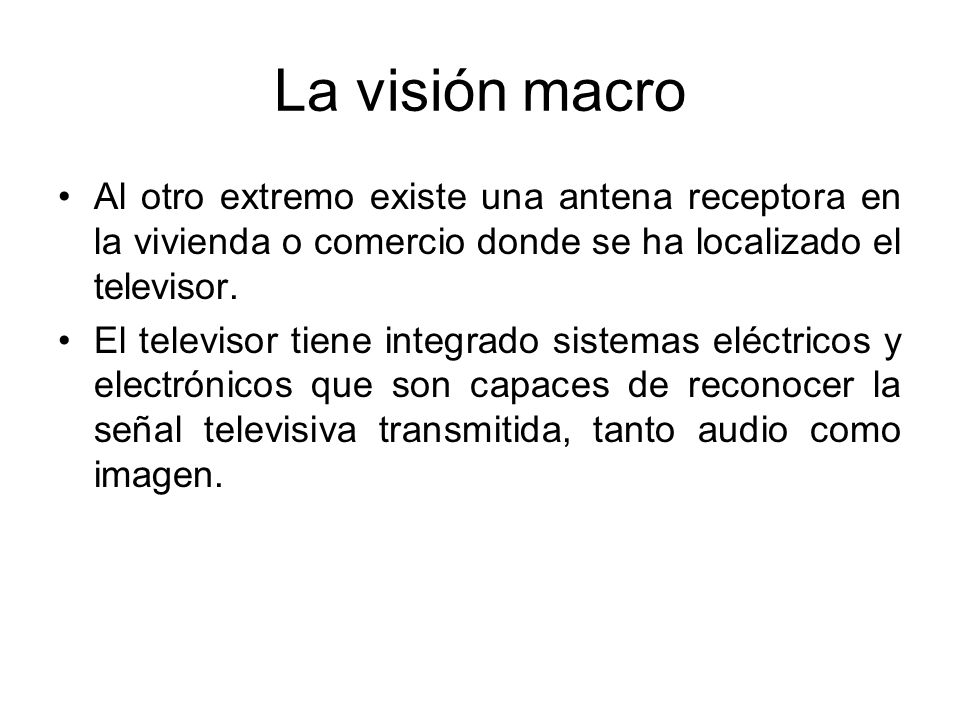

5 La visión macro Al otro extremo existe una antena receptora en la vivienda o comercio donde se ha localizado el televisor. El televisor tiene integrado sistemas eléctricos y electrónicos que son capaces de reconocer la señal televisiva transmitida, tanto audio como imagen.

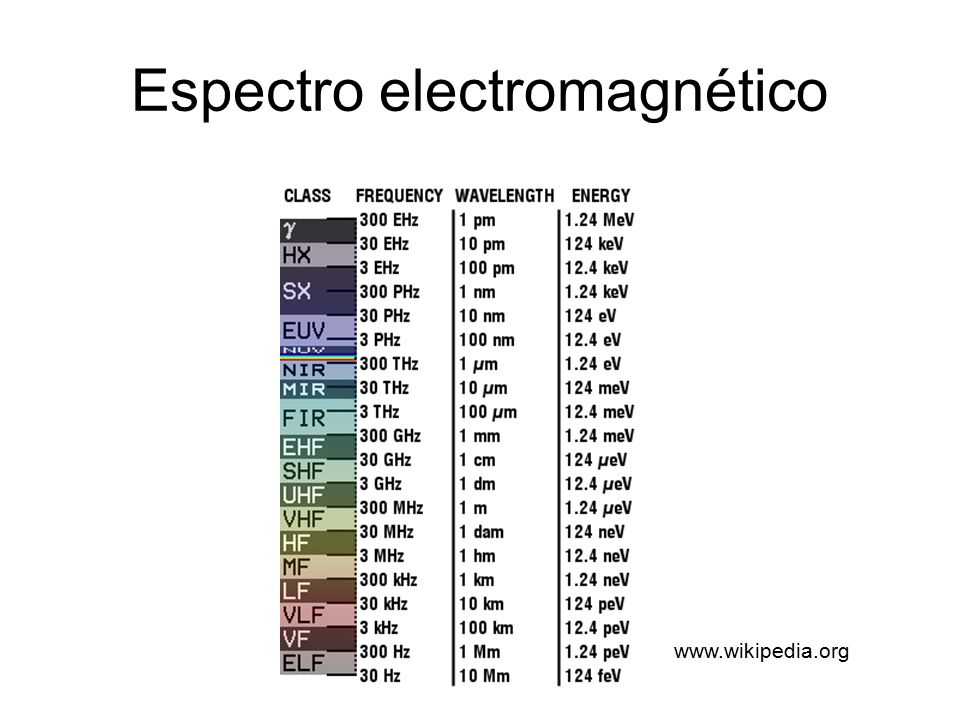

6 Espectro electromagnético

7 Banda VHF www.wikipedia.org The general services in the VHF band are:
30–46 MHz: Licensed 2-way land mobile communication 30–88 MHz: Military VHF-FM, including SINCGARS 43–50 MHz: Cordless telephones, "49 MHz" FM walkie-talkies, and mixed 2-way mobile communication 50–54 MHz: Amateur radio 6 meter band 54–72 MHz: TV channels 2-4 72–76 MHz: Remote Control devices 76–82 MHz: TV channel 5 82–88 MHz: TV channel 6 88–108 MHz: FM radio broadcasting (88–92 non-commercial, 92–108 commercial) 108–118 MHz: Air navigation beacons VOR 118–132 MHz: Airband for air traffic control, AM, MHz is emergency frequency 132–144 MHz: Auxiliary civil services, satellite, space research, and other miscellaneous services 144–148 MHz: Amateur band 2 Meters 148–156 MHz: "VHF Business band," the unlicensed Multi-Use Radio Service (MURS), and other 2-way land mobile, FM 156–174 MHz VHF Marine Radio; narrow band FM, MHz (Channel 16) is the maritime emergency and contact frequency 162.40–162.55: NOAA Weather Stations, narrowband FM 174–216 MHz: TV channels 7 through 13, and professional wireless microphones (low power, certain exact frequencies only) 216–222 MHz: reserved for future use 222–225 MHz: Amateur "1¼ Meter" band (really closer to 1.33M) above 225 MHz: Federal services, notably military aircraft radio (225–400 MHz) AM, including HAVE QUICK, dGPS RTCM-104

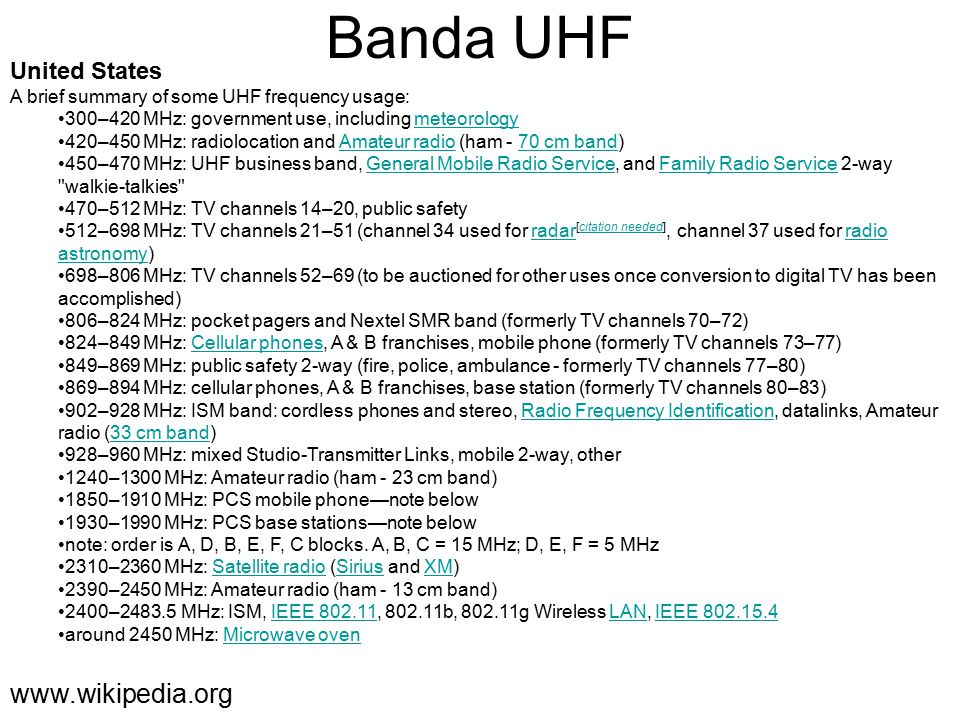

8 Banda UHF www.wikipedia.org United States
A brief summary of some UHF frequency usage: 300–420 MHz: government use, including meteorology 420–450 MHz: radiolocation and Amateur radio (ham - 70 cm band) 450–470 MHz: UHF business band, General Mobile Radio Service, and Family Radio Service 2-way "walkie-talkies" 470–512 MHz: TV channels 14–20, public safety 512–698 MHz: TV channels 21–51 (channel 34 used for radar[citation needed], channel 37 used for radio astronomy) 698–806 MHz: TV channels 52–69 (to be auctioned for other uses once conversion to digital TV has been accomplished) 806–824 MHz: pocket pagers and Nextel SMR band (formerly TV channels 70–72) 824–849 MHz: Cellular phones, A & B franchises, mobile phone (formerly TV channels 73–77) 849–869 MHz: public safety 2-way (fire, police, ambulance - formerly TV channels 77–80) 869–894 MHz: cellular phones, A & B franchises, base station (formerly TV channels 80–83) 902–928 MHz: ISM band: cordless phones and stereo, Radio Frequency Identification, datalinks, Amateur radio (33 cm band) 928–960 MHz: mixed Studio-Transmitter Links, mobile 2-way, other 1240–1300 MHz: Amateur radio (ham - 23 cm band) 1850–1910 MHz: PCS mobile phone—note below 1930–1990 MHz: PCS base stations—note below note: order is A, D, B, E, F, C blocks. A, B, C = 15 MHz; D, E, F = 5 MHz 2310–2360 MHz: Satellite radio (Sirius and XM) 2390–2450 MHz: Amateur radio (ham - 13 cm band) 2400– MHz: ISM, IEEE , b, g Wireless LAN, IEEE around 2450 MHz: Microwave oven

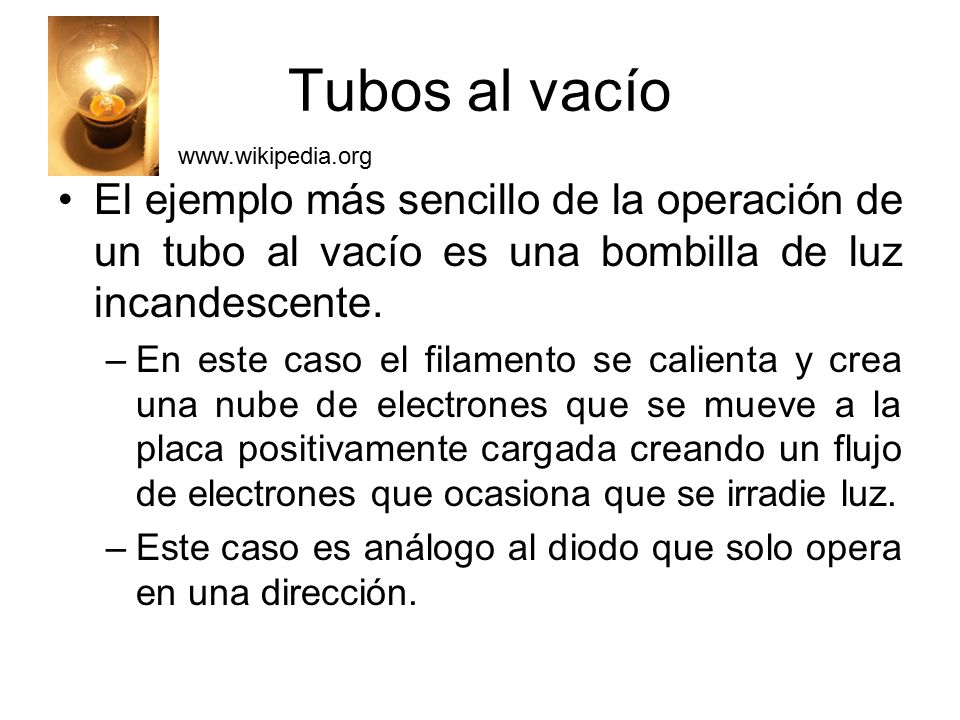

9 Tubos al vacío El ejemplo más sencillo de la operación de un tubo al vacío es una bombilla de luz incandescente. En este caso el filamento se calienta y crea una nube de electrones que se mueve a la placa positivamente cargada creando un flujo de electrones que ocasiona que se irradie luz. Este caso es análogo al diodo que solo opera en una dirección.

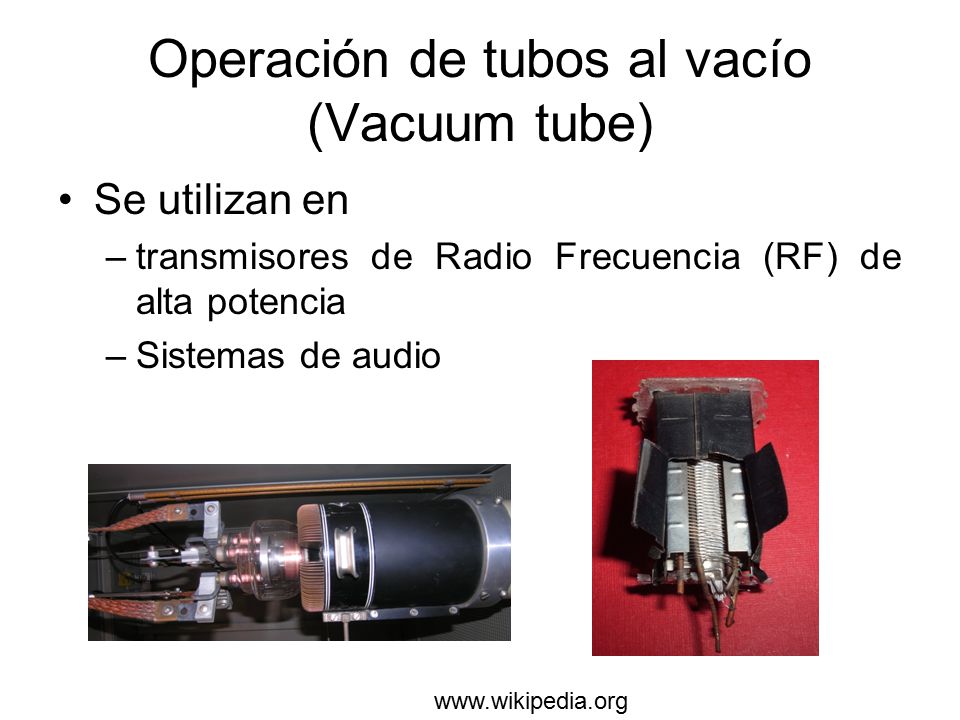

10 Operación de tubos al vacío (Vacuum tube)
Se utilizan en transmisores de Radio Frecuencia (RF) de alta potencia Sistemas de audio

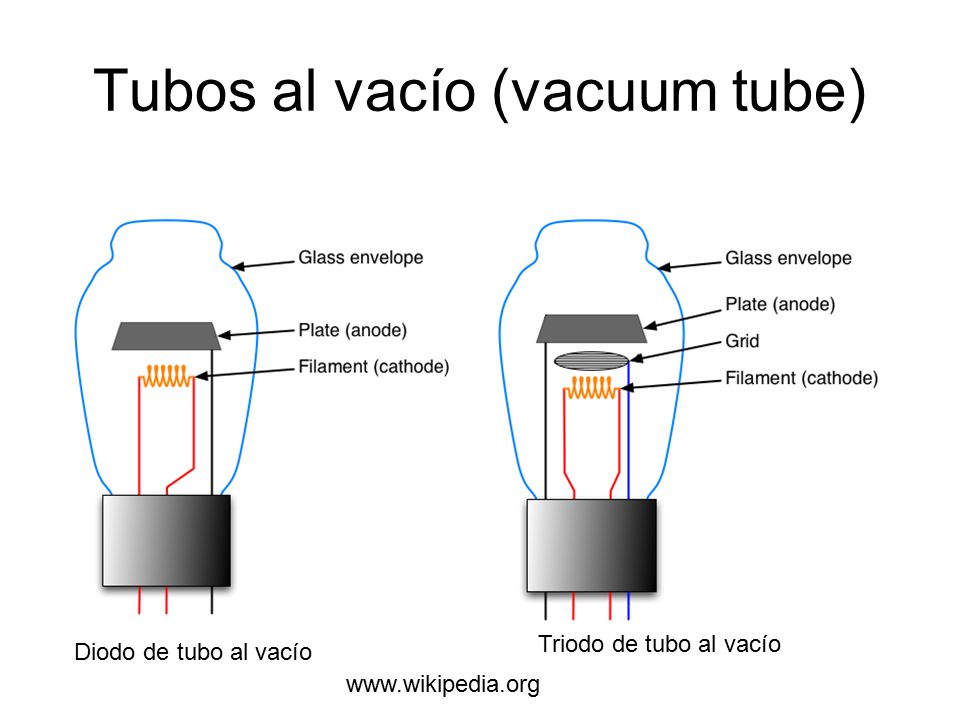

11 Tubos al vacío (vacuum tube)
Triodo de tubo al vacío Diodo de tubo al vacío

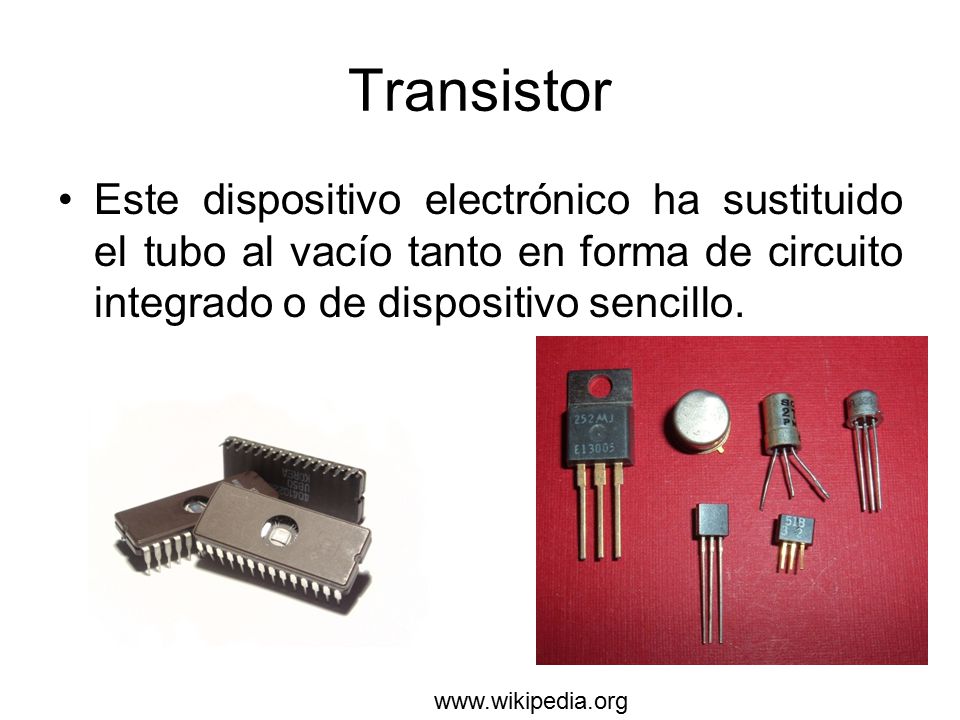

12 Transistor Este dispositivo electrónico ha sustituido el tubo al vacío tanto en forma de circuito integrado o de dispositivo sencillo.

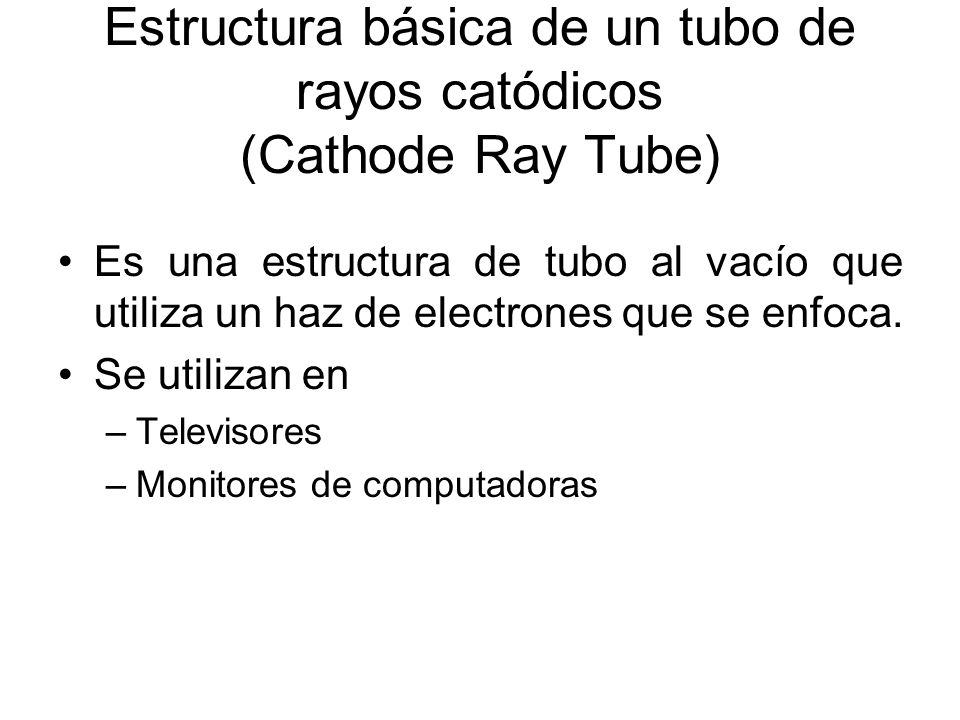

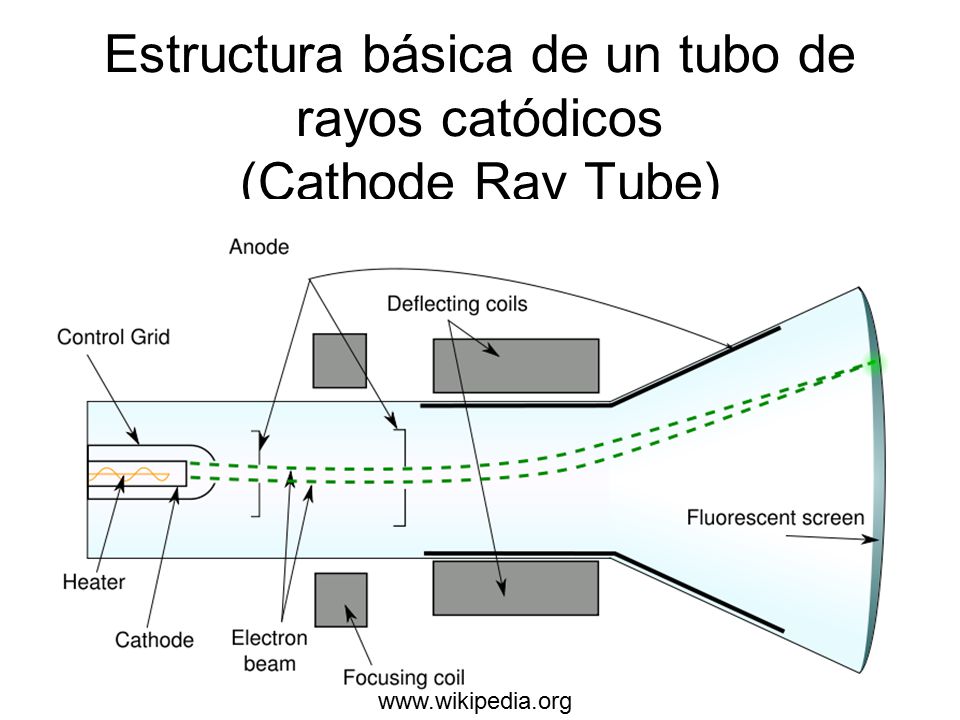

13 Estructura básica de un tubo de rayos catódicos (Cathode Ray Tube)
Es una estructura de tubo al vacío que utiliza un haz de electrones que se enfoca. Se utilizan en Televisores Monitores de computadoras

14 Estructura básica de un tubo de rayos catódicos (Cathode Ray Tube)

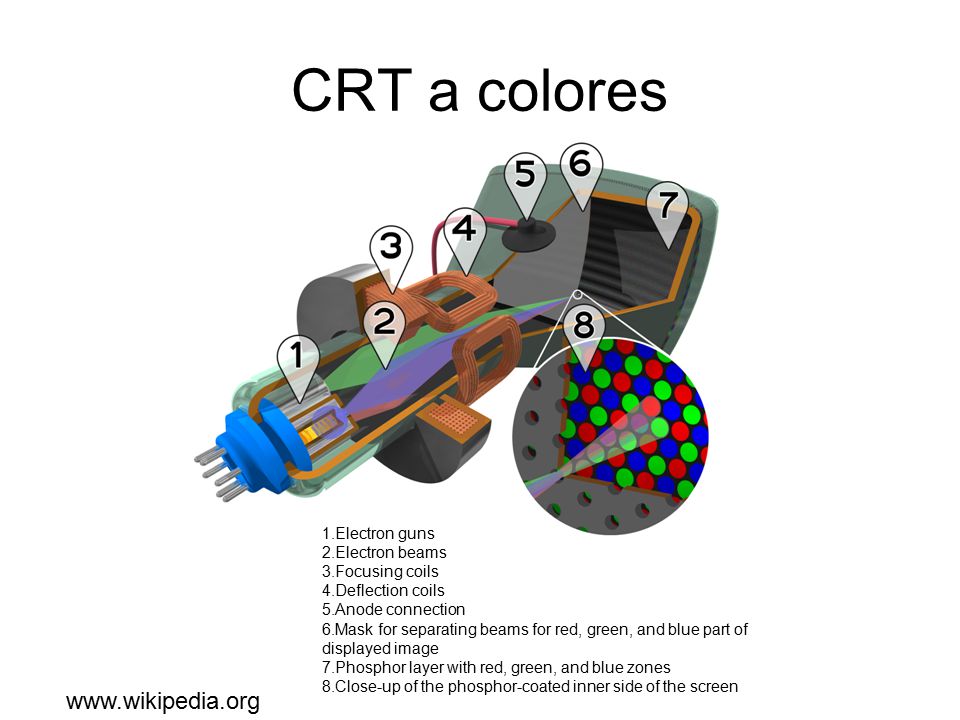

15 CRT a colores www.wikipedia.org Electron guns Electron beams
Focusing coils Deflection coils Anode connection Mask for separating beams for red, green, and blue part of displayed image Phosphor layer with red, green, and blue zones Close-up of the phosphor-coated inner side of the screen

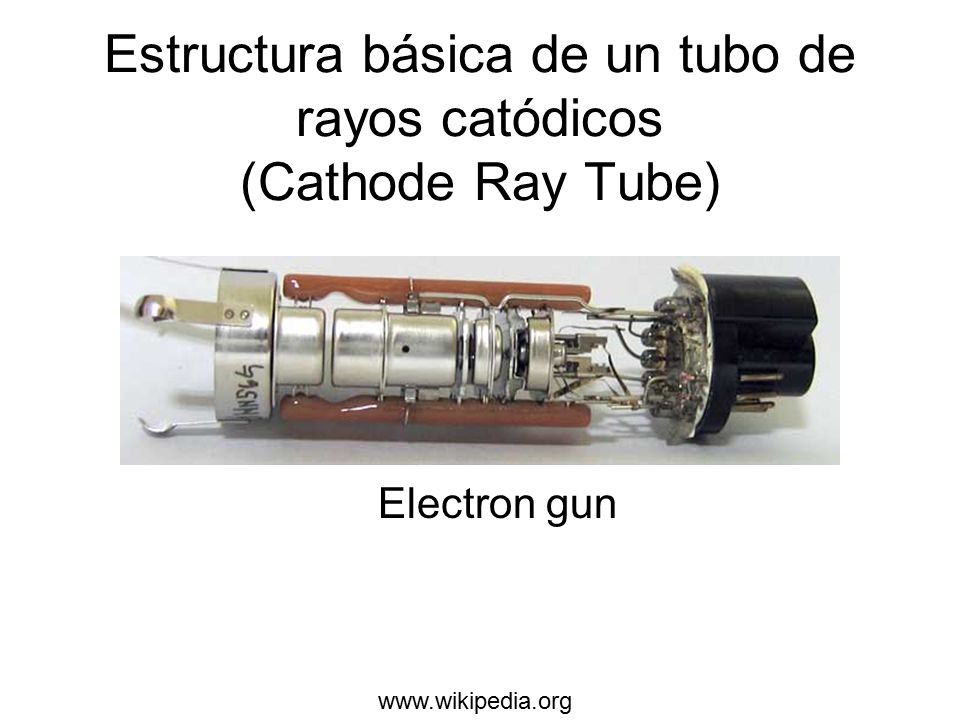

16 Estructura básica de un tubo de rayos catódicos (Cathode Ray Tube)
Electron gun

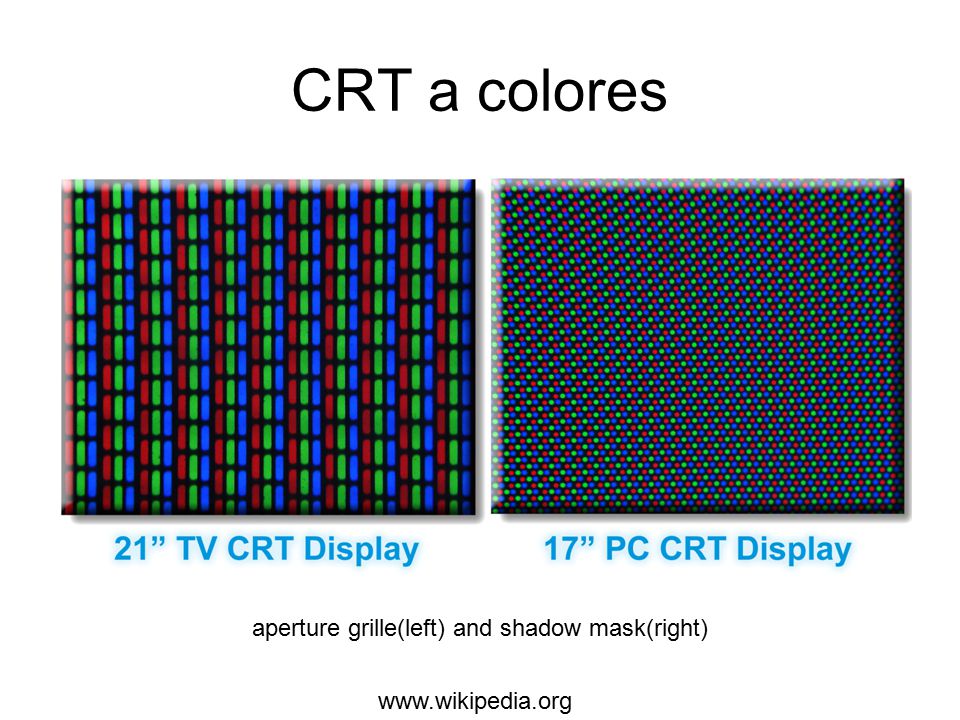

17 aperture grille(left) and shadow mask(right)
CRT a colores aperture grille(left) and shadow mask(right)

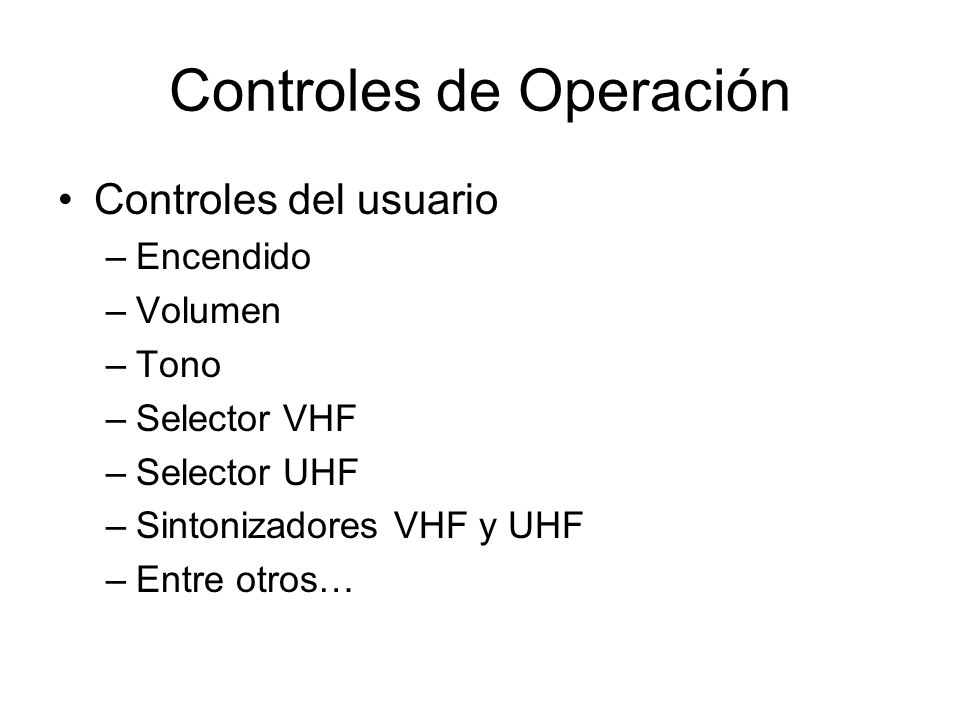

18 Controles de Operación
Controles del usuario Encendido Volumen Tono Selector VHF Selector UHF Sintonizadores VHF y UHF Entre otros…

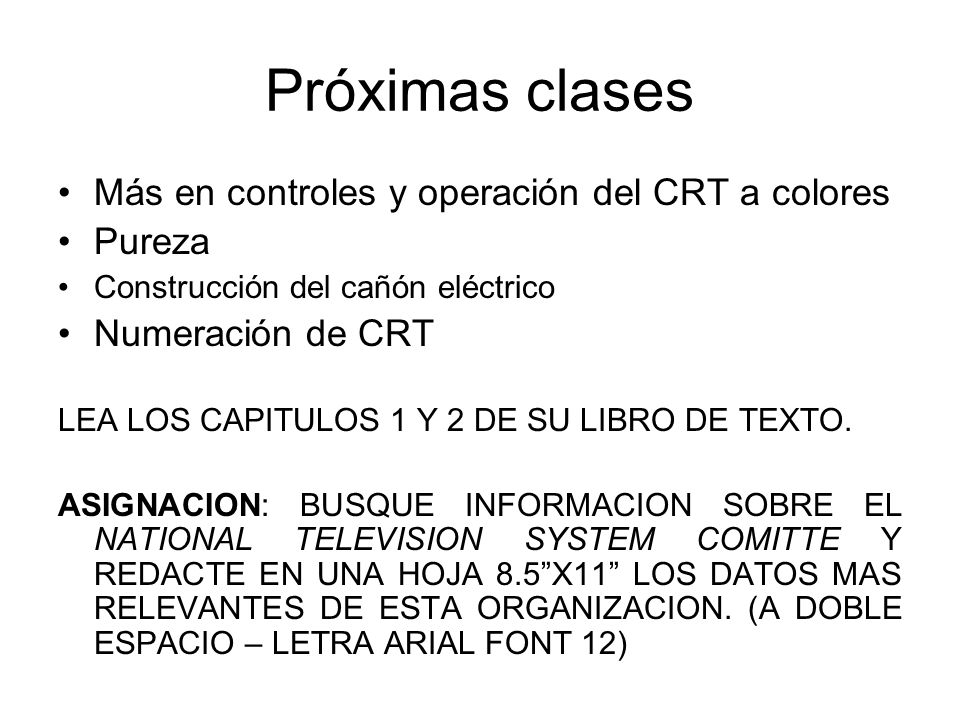

19 Próximas clases Más en controles y operación del CRT a colores Pureza
Construcción del cañón eléctrico Numeración de CRT LEA LOS CAPITULOS 1 Y 2 DE SU LIBRO DE TEXTO. ASIGNACION: BUSQUE INFORMACION SOBRE EL NATIONAL TELEVISION SYSTEM COMITTE Y REDACTE EN UNA HOJA 8.5”X11” LOS DATOS MAS RELEVANTES DE ESTA ORGANIZACION. (A DOBLE ESPACIO – LETRA ARIAL FONT 12)
