1 Tecnología del concreto
Tema: Efecto de la velocidad de deformación en la resistencia de concreto Alam Cacalo Sánchez Ing. Civil ; BUAP

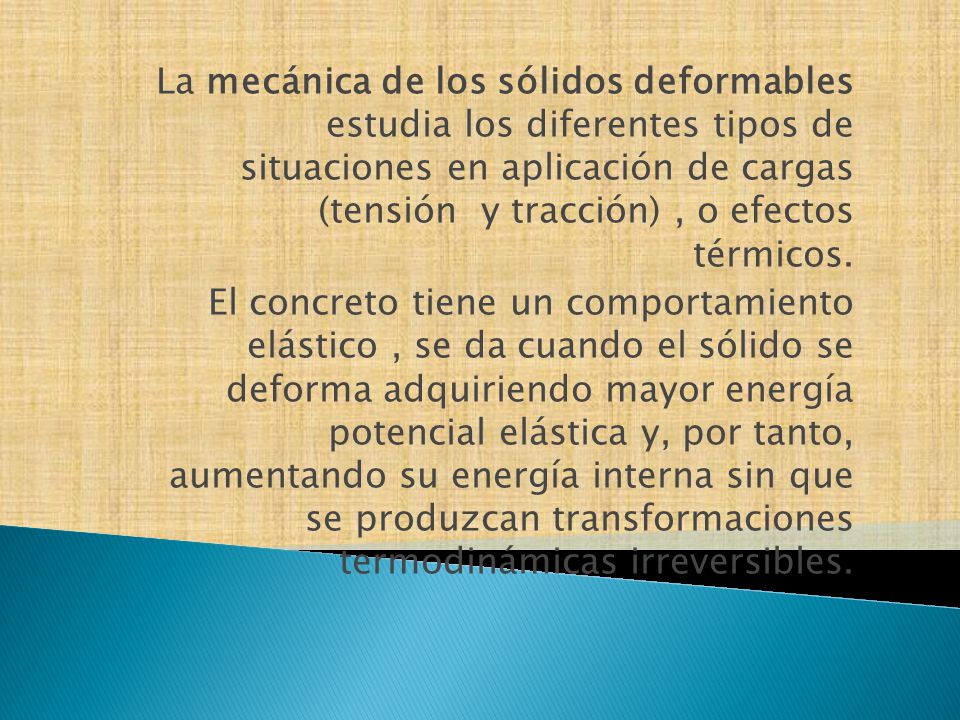

2 La mecánica de los sólidos deformables estudia los diferentes tipos de situaciones en aplicación de cargas (tensión y tracción) , o efectos térmicos. El concreto tiene un comportamiento elástico , se da cuando el sólido se deforma adquiriendo mayor energía potencial elástica y, por tanto, aumentando su energía interna sin que se produzcan transformaciones termodinámicas irreversibles.

3 Características de esfuerzo-deformación del concreto
La resistencia característica del concreto ,fca.¨, es el valor que se adopta como mínimo en el proyecto para la resistencia a compresión, y como base de los cálculos.

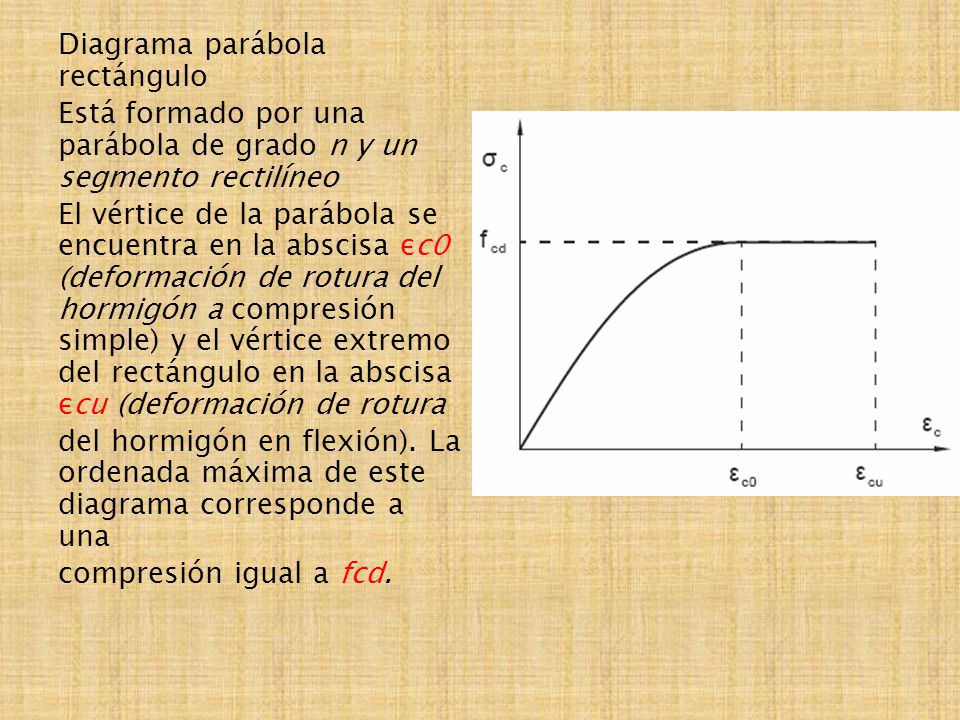

4 Diagrama parábola rectángulo
Está formado por una parábola de grado n y un segmento rectilíneo El vértice de la parábola se encuentra en la abscisa εc0 (deformación de rotura del hormigón a compresión simple) y el vértice extremo del rectángulo en la abscisa εcu (deformación de rotura del hormigón en flexión). La ordenada máxima de este diagrama corresponde a una compresión igual a fcd.

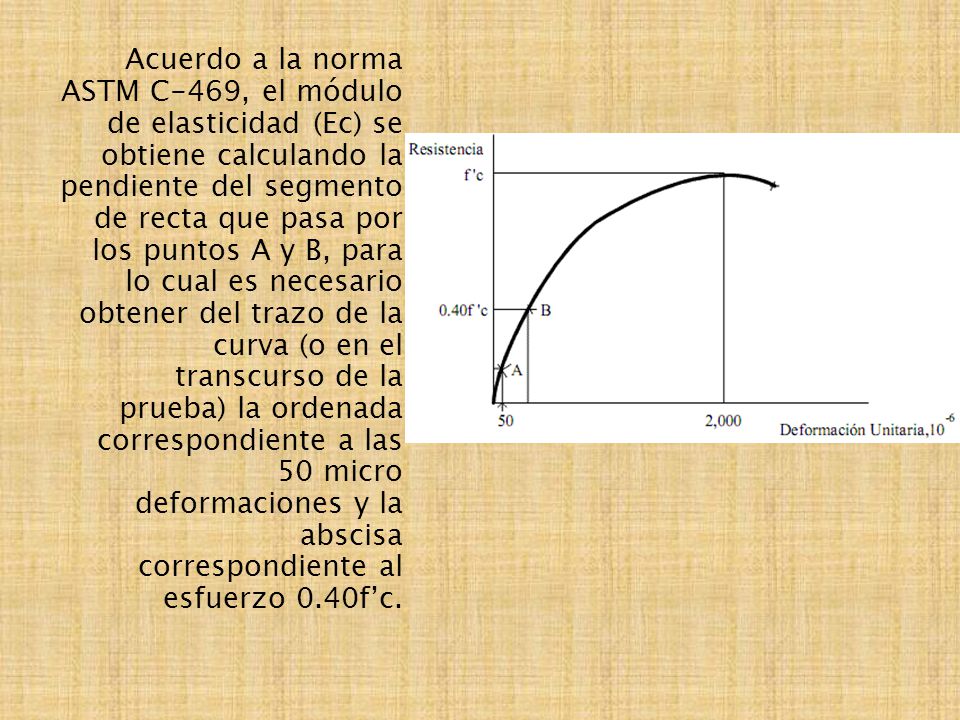

5 Acuerdo a la norma ASTM C-469, el módulo de elasticidad (Ec) se obtiene calculando la pendiente del segmento de recta que pasa por los puntos A y B, para lo cual es necesario obtener del trazo de la curva (o en el transcurso de la prueba) la ordenada correspondiente a las 50 micro deformaciones y la abscisa correspondiente al esfuerzo 0.40f’c.

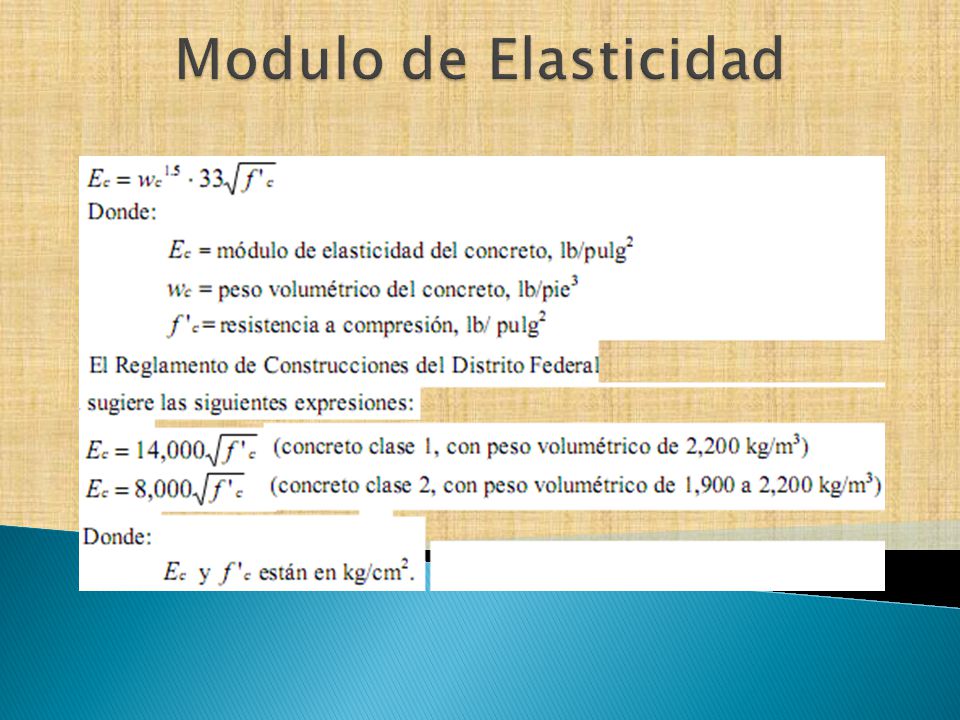

6 Modulo de Elasticidad

7 Deformaciones visco -plástico
la deformación por flujo plástico depende del tiempo, proporciones de la mezcla, de la humedad, de las condiciones del curado, y de la edad del concreto a la cual comienza a ser cargado. La deformación por flujo plástico es casi directamente proporcional a la intensidad del esfuerzo. Es posible relacionar a la deformación por flujo plástico con la deformación elástica inicial mediante un coeficiente de flujo plástico definido tal como sigue: Dp= Da/ Di Dónde Di es la deformación inicial elástica y Da es la deformación adicional en el concreto, después de un periodo largo de tiempo, debida al flujo plástico.

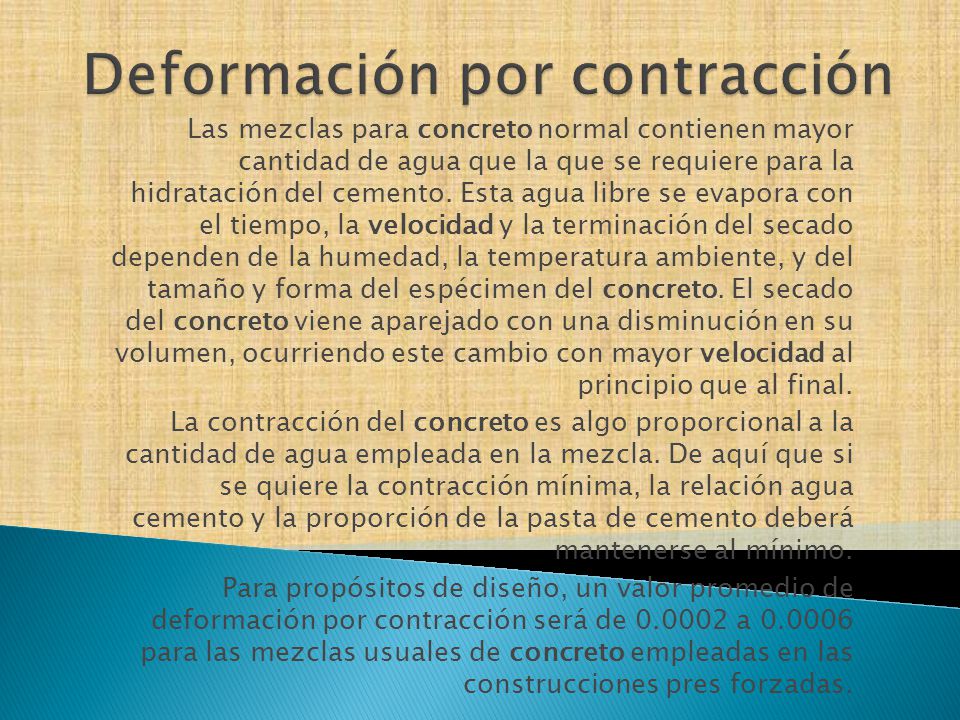

8 Deformación por contracción
Las mezclas para concreto normal contienen mayor cantidad de agua que la que se requiere para la hidratación del cemento. Esta agua libre se evapora con el tiempo, la velocidad y la terminación del secado dependen de la humedad, la temperatura ambiente, y del tamaño y forma del espécimen del concreto. El secado del concreto viene aparejado con una disminución en su volumen, ocurriendo este cambio con mayor velocidad al principio que al final. La contracción del concreto es algo proporcional a la cantidad de agua empleada en la mezcla. De aquí que si se quiere la contracción mínima, la relación agua cemento y la proporción de la pasta de cemento deberá mantenerse al mínimo. Para propósitos de diseño, un valor promedio de deformación por contracción será de a para las mezclas usuales de concreto empleadas en las construcciones pres forzadas.

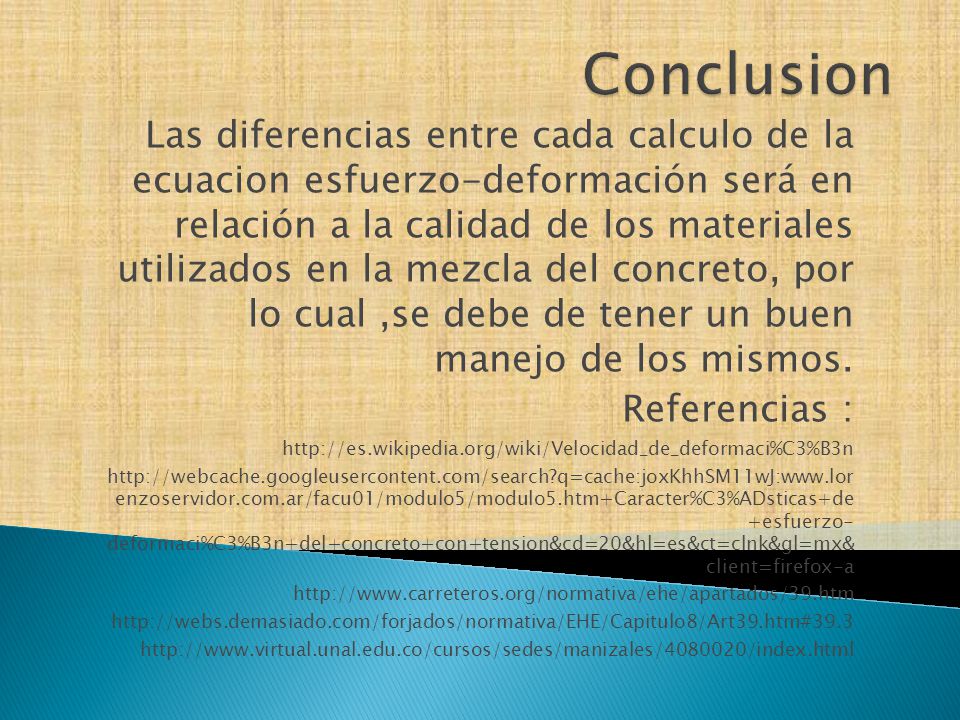

9 Conclusion Las diferencias entre cada calculo de la ecuacion esfuerzo-deformación será en relación a la calidad de los materiales utilizados en la mezcla del concreto, por lo cual ,se debe de tener un buen manejo de los mismos. Referencias : enzoservidor.com.ar/facu01/modulo5/modulo5.htm+Caracter%C3%ADsticas+de +esfuerzo- deformaci%C3%B3n+del+concreto+con+tension&cd=20&hl=es&ct=clnk&gl=mx& client=firefox-a
