IMPLEMENTACION DE GAS DOMICILIARIO GLP POR REDES

Presentación del tema: "IMPLEMENTACION DE GAS DOMICILIARIO GLP POR REDES"— Transcripción de la presentación:

1 IMPLEMENTACION DE GAS DOMICILIARIO GLP POR REDES
MUNICIPIO DE CONFINES SANTANDER EMPRESA PRESTADORA DEL SERVICIO DE GAS DOMICILIARIO: GAS AND OIL ENGINEERING – INGASOIL SA ESP JUNIO 2013

2 LOCALIZACION DEL MUNICIPIO:
GAS AND OIL ENGINEERING INGASOIL SA ESP LOCALIZACION DEL MUNICIPIO: MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER

3 PROYECTO MASIFICACION DE GAS DOMICILIARIO POR REDES
GAS AND OIL ENGINEERING INGASOIL SA ESP PROYECTO MASIFICACION DE GAS DOMICILIARIO POR REDES Para el proyecto de Masificación de Gas Combustible en el MUNICIPIO DE CONFINES - SANTANDER, se consideró la aplicación y uso de Gas Licuado del Petróleo (GLP) por redes de distribución domiciliaria. Infraestructura Requerida en el Municipio El gas licuado del petróleo o propano comúnmente llamado, es el mismo gas distribuido en cilindros, solo que bajo este sistema, éste es transportado en carro-tanques hasta las estaciones de almacenamiento que constan de un tanque de almacenamiento; desde este tanque, se inyecta el gas a las redes de distribución del municipio. MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER

4 GAS AND OIL ENGINEERING INGASOIL SA ESP
Infraestructura Requerida en el Municipio: MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER

5 GAS AND OIL ENGINEERING INGASOIL SA ESP
ESQUEMA CERRAMIENTO ESTACION DE ALMACENAMIENTO: MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER

6 GAS AND OIL ENGINEERING INGASOIL SA ESP
ESQUEMA TANQUE DE ALMACENAMIENTO: Son construidos siguiendo el Código ASME, Sección VIII, División 1. En la figura Se observan las principales características de un tanque de almacenamiento de Gas Licuado de Petróleo. MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER

7 EL PROYECTO CONSISTE EN:
GAS AND OIL ENGINEERING INGASOIL SA ESP EL PROYECTO CONSISTE EN: Construcción de una estación de almacenamiento, regulación y suministro de Gas Licuado de Petróleo GLP, para el municipio de Confines departamento de Santander, la cual estará ubicada en la carrera 7 a 136 metros del polideportivo del municipio vía Confines - socorro. La extensión de metros de red de distribución, cuyos diámetros corresponden a 1”, ¾” y ½”. Construcción de 250 instalaciones domiciliarias en el sector urbano para beneficiar a la población perteneciente al casco urbano del municipio. MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER

8 GAS AND OIL ENGINEERING INGASOIL SA ESP
EL PROYECTO CONSISTE EN: TUBERIA REQUERIDA: MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER

9 DISEÑO DE LA RED DE DISTRIBUCION :
GAS AND OIL ENGINEERING INGASOIL SA ESP DISEÑO DE LA RED DE DISTRIBUCION : MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER

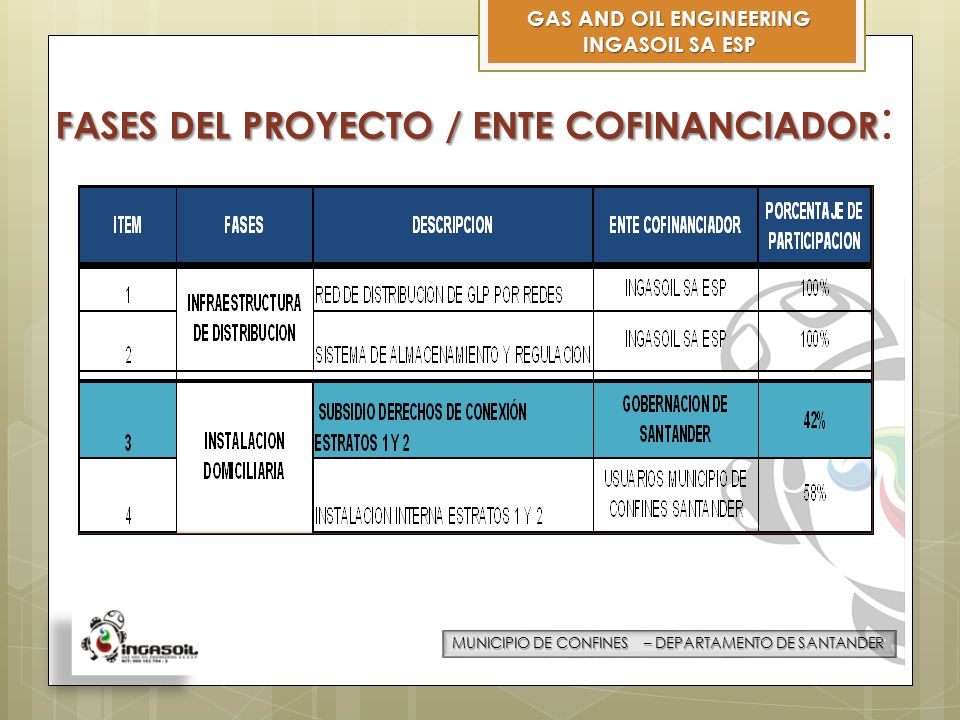

10 FASES DEL PROYECTO / ENTE COFINANCIADOR:
GAS AND OIL ENGINEERING INGASOIL SA ESP FASES DEL PROYECTO / ENTE COFINANCIADOR: MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER

11 GAS AND OIL ENGINEERING INGASOIL SA ESP
EJEMPLO TARIFAS: Para el cálculo del cargo promedio de distribución se utilizan parámetros dados por la CREG en la resolución No. 013 de 2003, tales como la tasa de recuperación del capital a través del cargo variable. Para realizar este ejemplo, se ha fijado un Cargo de Comercialización igual al del Municipio de Mogotes (Resolución 131 de 2011), el valor de la tarifa, para el Municipio de Confines, va a variar una vez la CREG emita la resolución tarifaria que regirá a este municipio. MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER

12 GAS AND OIL ENGINEERING INGASOIL SA ESP
Ejemplo de la factura Ilustración ahorro esperado en la factura Ejemplo, realizado con el Cargo de Comercialización del Municipio de Mogotes (Resolución 131 de 2011) MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER

13 GAS AND OIL ENGINEERING INGASOIL SA ESP
Ejemplo de la factura Ejemplo, realizado con el Cargo de Comercialización del Municipio de Mogotes (Resolución 131 de 2011) MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER

14 GAS AND OIL ENGINEERING INGASOIL SA ESP
Ejemplo de la factura Ahorro estimado: Ejemplo, realizado con el Cargo de Comercialización del Municipio de Mogotes (Resolución 131 de 2011) MUNICIPIO DE CONFINES – DEPARTAMENTO DE SANTANDER
