1 DISTRIBUCIÓN DE GAS NATURAL REDES Y GASODUCTO VIRTUAL

2 TABLA DE CONTENIDO 1. CADENA DE VALOR DEL GAS NATURAL
SISTEMAS ALTERNATIVOS DE ABASTECIMIENTO DE GN GASODUCTOS VIRTUALES GAS NATURAL COMPRIMIDO - GNC GAS NATURAL LICUADO - GNL GAS NATURAL VEHICULAR - GNV MICRO LNG - MINI LNG

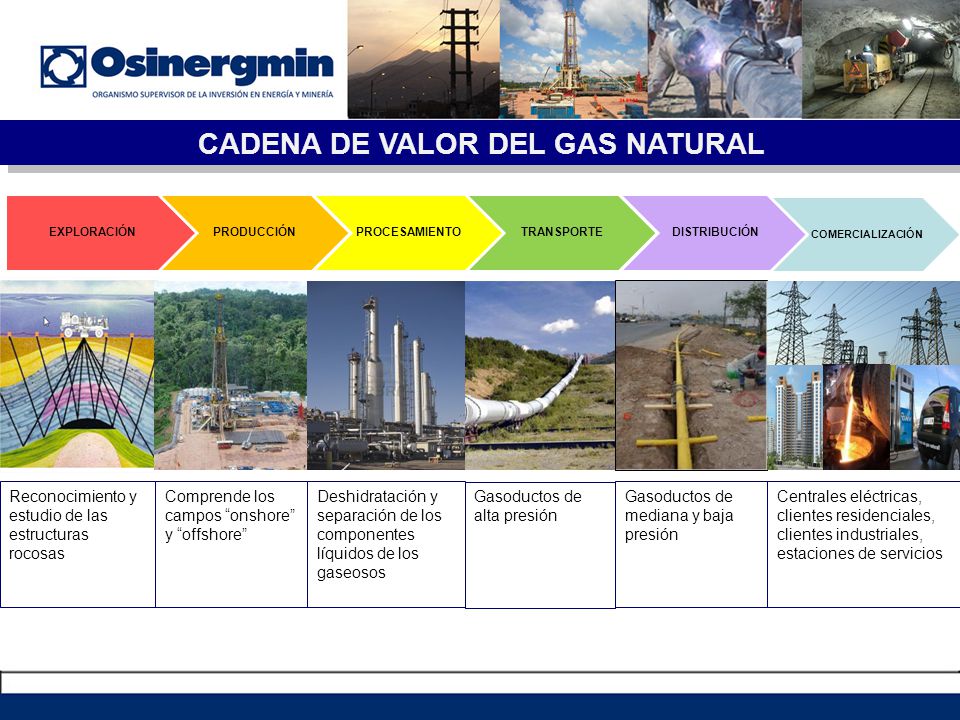

3 CADENA DE VALOR DEL GAS NATURAL
EXPLORACIÓN PRODUCCIÓN PROCESAMIENTO TRANSPORTE DISTRIBUCIÓN COMERCIALIZACIÓN Reconocimiento y estudio de las estructuras rocosas Comprende los campos “onshore” y “offshore” Deshidratación y separación de los componentes líquidos de los gaseosos Gasoductos de alta presión Gasoductos de mediana y baja presión Centrales eléctricas, clientes residenciales, clientes industriales, estaciones de servicios

4 DETALLES DE LA CADENA DE VALOR DEL GAS NATURAL
EXPLORACIÓN PRODUCCIÓN PROCESAMIENTO TRANSPORTE DISTRIBUCIÓN COMERCIALIZACIÓN 4

5 DISTRIBUCIÓN DE GAS NATURAL
La prestación del suministro del gas se hace mediante redes de abastecimiento (gaseoductos), diseñadas para atender a una diversidad de usuarios. Estas redes son exclusivas para el abastecimiento del combustible a través de conexiones domiciliarias a nivel residencial o mediante enlaces a la red principal de distribución para el abastecimiento de la industria.

6 SISTEMAS ALTERNATIVOS DE ABASTECIMIENTO DE GAS NATURAL
Existen consumidores potenciales de Gas Natural (GN) alejados del Sistema de Distribución y que de alguna forma se les debe atender. Ante esta necesidad, Se dispone de nuevas formas de abastecimiento de GN para estos usuarios finales. Gas Natural Comprimido (GNC) Gas Natural Licuado (GNL)

7 GASODUCTOS VIRTUALES Concepto desarrollado por la compañía Galileo de Argentina, nombre al que sus autores refieren debido a que a pesar que no se invierte en un costoso gasoducto, finalmente el usuario recibe el suministro de gas natural como si tal gasoducto existiera. Se logra a través de cilindros que almacenan el Gas Natural, a presiones de 250 bares aproximadamente, en módulos de aproximadamente 36 cilindros, con un peso aproximado de 7 toneladas por módulo

8 El GNC es esencialmente gas natural almacenado a altas presiones
GAS NATURAL COMPRIMIDO - GNC El GNC es esencialmente gas natural almacenado a altas presiones habitualmente entre 200 y 250 bar, según la normativa de cada país. Este gas natural es principalmente metano, que al tener un alto índice de hidrógeno por carbono (4) produce menos CO2 por unidad de energía entregada, en comparación con otros hidrocarburos más pesados (con más átomos de carbono).

9 GAS NATURAL COMPRIMIDO - GNC ¿Cuándo utilizar el GNC?
Cuando hay poblaciones retiradas de los gasoductos y la demanda de gas no justifica económicamente la construcción del gasoducto, se puede utilizar el sistema de gas natural comprimido. También se ha utilizado en algunos países cuando se quiere ir creando la cultura del gas o polos de desarrollo, mientras se construye la red nacional de gasoductos.

10 SISTEMAS DE TRANSPORTE DE GNC
Carreta para transporte de GNC

11 SISTEMAS DE TRANSPORTE DE GNC
El Sistema de Transporte de Gas Comprimido alcanza un radio de rentabilidad máximo de 250 (Sierra) a 300 km (Costa). Es decir, más allá de esas distancias es antieconómico, dado que el mayor costo se origina por el transporte de gran cantidad de acero.

12 COMERCIALIZACIÓN DEL GNC
Industrial Baja presión (de 17 a 2 bar) Reduce presión y mantiene caudal constante Cargamento Base de compresión X Km Vehicular Alta presión (220 bar) Gas Natural Cargamento X Km Mantiene presión y caudal constante

13 GAS NATURAL LICUADO - GNL
El gas natural tratado se enfría hasta aproximadamente -161 °C, que es la temperatura a la cual el metano se convierte a forma líquida. En el proceso de licuefacción: se comprimen los gases refrigerantes (propano, etano/etileno, metano, nitrógeno), en una relación de 1/600 veces, hasta el punto en que se convierten en líquido. El GNL producido se almacena en tanques especiales para ser luego transportado en medios de transporte especiales.

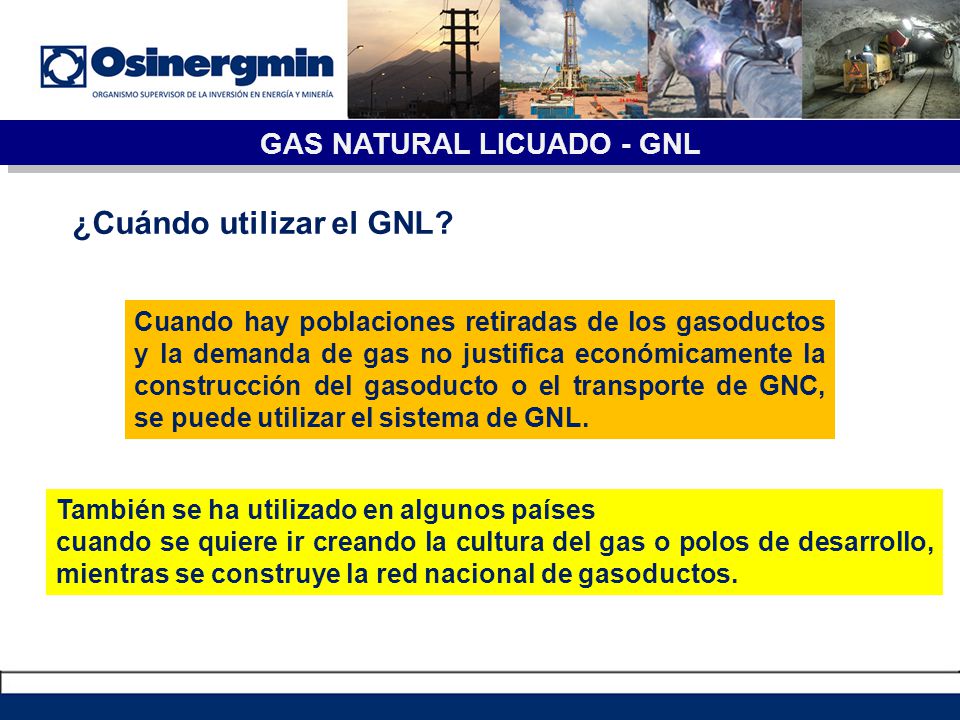

14 GAS NATURAL LICUADO - GNL ¿Cuándo utilizar el GNL?
Cuando hay poblaciones retiradas de los gasoductos y la demanda de gas no justifica económicamente la construcción del gasoducto o el transporte de GNC, se puede utilizar el sistema de GNL. También se ha utilizado en algunos países cuando se quiere ir creando la cultura del gas o polos de desarrollo, mientras se construye la red nacional de gasoductos.

15 CADENA DE VALOR DE LA INDUSTRIA DEL GNL
GNV / GNC Campo de Producción de Gas Natural Estaciones de GNL Estaciones de GNV / GNC Terminal de Regasificación Usuarios Residenciales Planta de Licuefacción de Gas Natural Transporte por ducto Transporte Usuarios finales GNL Usuarios finales GNC

16 SISTEMA DE TRANSPORTE DE GNL

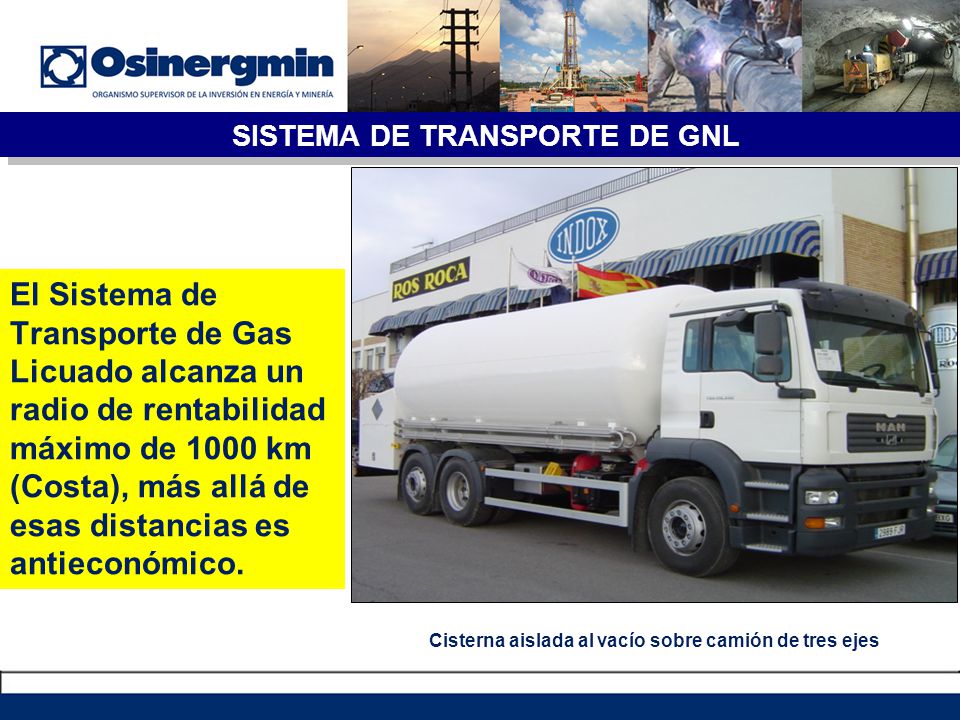

17 SISTEMA DE TRANSPORTE DE GNL
El Sistema de Transporte de Gas Licuado alcanza un radio de rentabilidad máximo de 1000 km (Costa), más allá de esas distancias es antieconómico. Cisterna aislada al vacío sobre camión de tres ejes

18 Gas natural empleado como combustible vehicular
GAS NATURAL VEHICULAR - GNV Gas natural empleado como combustible vehicular que se encuentra sometido a compresión, 200 bar. ¿Que beneficios tiene el uso del GNV? Es un combustible más limpio, Su precio es menor que el de los otros combustibles Al ser más liviano que el aire se dispersa en la atmósfera, sin formar acumulaciones peligrosas, en el caso de una fuga. La temperatura de encendido (Ignición) del GNV es de alrededor de 650ºC, mucho más alta a los 400ºC de las gasolinas comunes, por lo que el riesgo de incendio es también menor.

19

20 GASOCENTRO DE GNV Instalación en un bien inmueble en donde se vende GNV para uso automotor a través de Dispensadores. El Gasocentro de GNV, consta de tres subsistemas bien definidos, ubicados en forma posterior a la etapa de regulación y medición: Compresión. Almacenamiento. Despacho.

21 MICRO LNG - MINI LNG Son términos convencionales utilizados para referirse a pequeñas plantas de LNG con capacidades no mayores de 250 ton/día (gas de entrada de 10 MMPCD) que se construyen aprovechando el cambio significativo del volumen ocupado por el gas (600 veces, aproximadamente) para su suministro a regiones remotas donde no es económico ni técnicamente viable la construcción de nuevos gasoductos

22 MICRO LNG - MINI LNG La construcción de una pequeña planta de GNL se puede hacer en un terreno no mayor a metros cuadrados (que es 30 a 50 veces menor que el área ocupada por una planta de mayor capacidad) El capital de inversión es mucho menor (aproximadamente un 40%) y de igual manera los gastos operativos (aproximadamente un 20%), en comparación con una planta de mayor capacidad. Son plantas modulares montadas en patines, que se construyen y se prueban en fábrica y son transportadas y ensambladas en el sitio. La simplicidad de la tecnología, hace que la planta sea confiable y de fácil operación.

23 MICRO LNG - MINI LNG

24 MUCHAS GRACIAS !!
