ELECTROESMERILADORAS Máquina herramientas destinadas a efectuar mecanizados por abrasión Abrasión: Consiste en arrancar pequeñas particulas del material,

Presentación del tema: "ELECTROESMERILADORAS Máquina herramientas destinadas a efectuar mecanizados por abrasión Abrasión: Consiste en arrancar pequeñas particulas del material,"— Transcripción de la presentación:

1

2 ELECTROESMERILADORAS Máquina herramientas destinadas a efectuar mecanizados por abrasión Abrasión: Consiste en arrancar pequeñas particulas del material, al rozar sobre él – a gran velocidad- los granos de una muela abrasiva.

3 ELECTROESMERILADORAS PARTES: Motor eléctrico, en cuyo eje prolongado se montan las muelas abrasivas. Dos carcasas de protección. Dos soportes, donde se apoyan las piezas a esmerilar

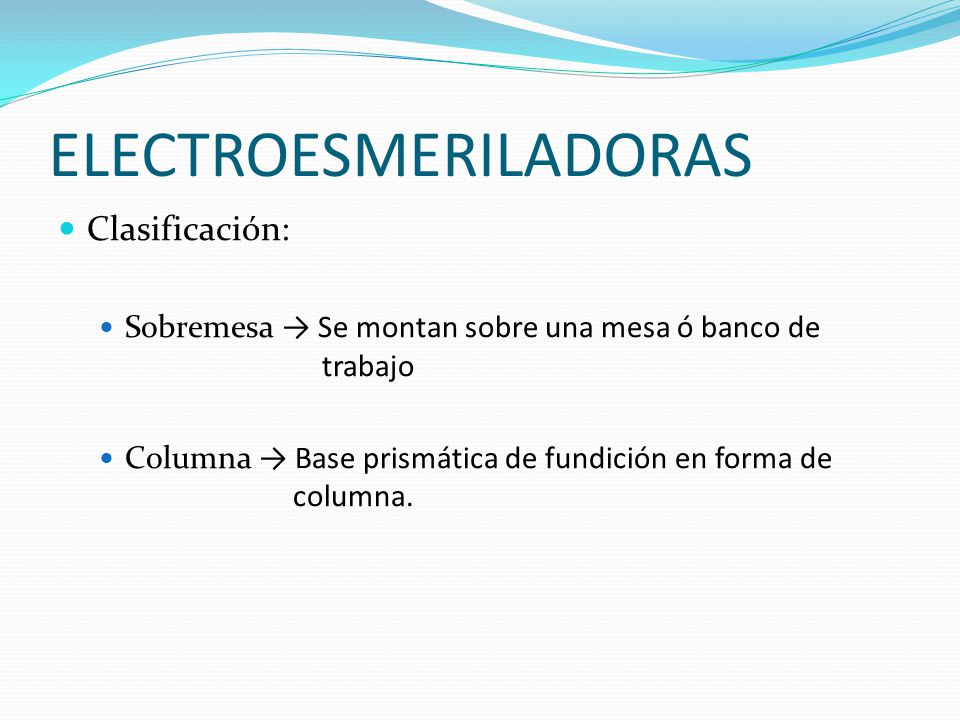

4 ELECTROESMERILADORAS Clasificación: Sobremesa → Se montan sobre una mesa ó banco de trabajo Columna → Base prismática de fundición en forma de columna.

5 ELECTROESMERILADORAS Sujeción de la pieza → Manualmente, se apoya contra el soporte y se presiona contra la muela de modo uniforme y gradual Condiciones de trabajo: Velocidad de giro → Vcorte f(Ø) →etiqueta > Rotura y accidentes graves

6 ELECTROESMERILADORAS Montaje de las muelas Agujero central, para montarlas en el eje. Agujero apropiado al Ø del eje. Dimensiones normalizadas Bridas de acero con rebaje, para intercalar papel secante ó cartón; cuyo Ø es 1/2 ÷ 1/3 Ø muela Tuerca para sujetar la muela

7 ELECTROESMERILADORAS RECTIFICADO O REAVIVADO DE LAS MUELAS Operación mediante la cual la muela recupera sus normales condiciones de trabajo Se pueden llevar a cabo: Moletas → M. grano grueso Muelas de carborundo → M. grano medio Diamante → M. grano fino

8 ELECTROESMERILADORAS RECTIFICADO DE LAS MUELAS: Defectos: Pérdida de perfil Desgaste irregular No realiza su trabajo correctamente y aparición de vibraciones, peligrosas y mala calidad del mecanizado. Disminución de su capacidad de corte. Calentamiento peligroso de la muela y un menor rendimiento

9 ELECTROESMERILADORAS OPERACIONES: Desbarbado: Afilado de herramientas:

10 ELECTROESMERILADORAS No necesitan ningún cuidado especial para su conservación Sí, en cambio las muelas abrasivas. Almacenaje de las muelas Sin temperaturas extremas Sin excesiva humedad Estanterías apropiadas

11 ELECTROESMERILADORAS NORMAS PARA EL USO Y MANIPULACIÓN DE LAS MUELAS ABRASIVAS Suspender la muela en un alambre por su centro y golpear suavemente con objeto no metálico. Sonido cascado o mate, agrietada. No utilizar. Comprobar que la velocidad de giro es la recomendada. Comprobar el ajuste entre el eje de la máquina y el agujero. “Entrada suave”. Operarios experimentados

12 ELECTROESMERILADORAS NORMAS PARA EL USO Y MANIPULACIÓN DE LAS MUELAS ABRASIVAS. M. Nuevas: Dejar que la muela gire 3 o 5 minutos sin acercarse a ella. Por si estuviera rota Si tenemos refrigeración, al terminar, se corta el aporte de líquido y la muela sigue girando hasta expulsarlo todo. Operario con guantes, gafas y mascarilla.
