Configuración Cámara Inteligente IP AVN80x en IPhone 3G 1 Ing. Octavio A. Cavazos Ingeniería de Proyectos Matriz Monterrey Junio, 2012.

Presentación del tema: "Configuración Cámara Inteligente IP AVN80x en IPhone 3G 1 Ing. Octavio A. Cavazos Ingeniería de Proyectos Matriz Monterrey Junio, 2012."— Transcripción de la presentación:

1 Configuración Cámara Inteligente IP AVN80x en IPhone 3G 1 Ing. Octavio A. Cavazos Ingeniería de Proyectos Matriz Monterrey Junio, 2012

2 5 2 3 4 Configuración Modelos Características Comentarios 1 Introducción 2

3 3 Notificacion de alarma por Email, FTP, SMS Es una cámara IP que puede: 1.- Proporcionar aviso a un teléfono móvil de un evento remoto a través de internet. 2.- Permite apreciar de manera visual e inmediata lo que esta ocurriendo en el sitio. 3.- Monitorear un lugar sin necesidad de un equipo complicado o costoso. AVN80X 3

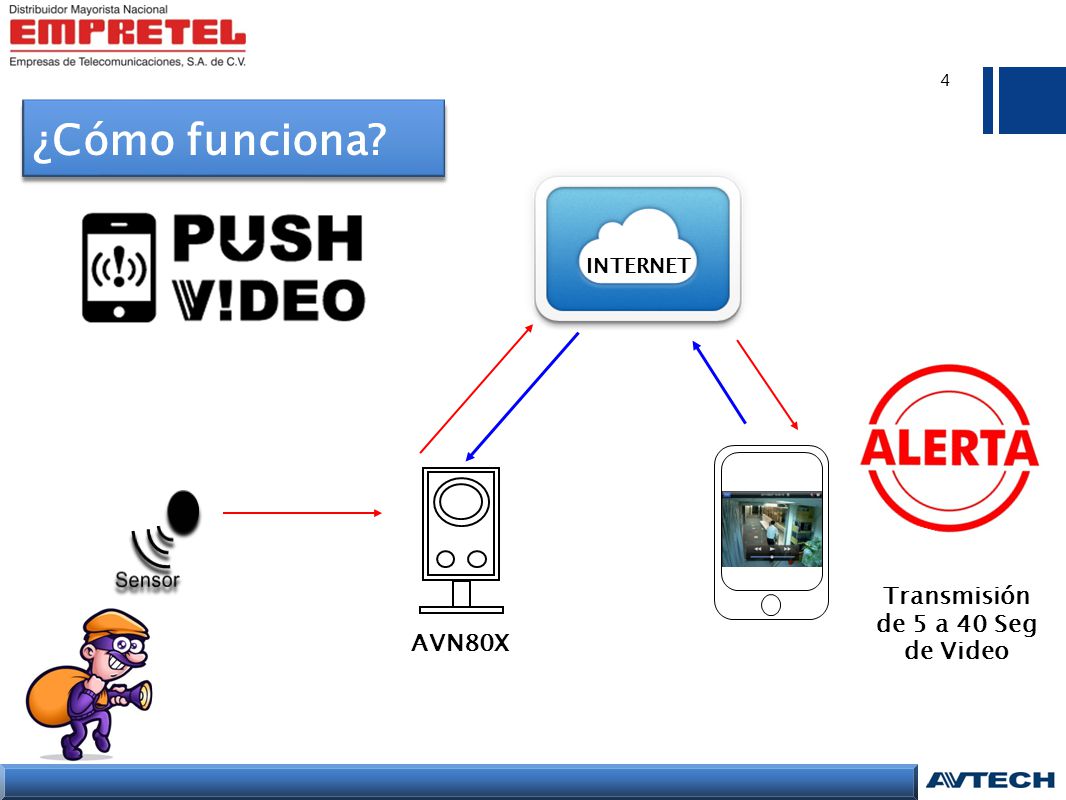

4 3 INTERNET Transmisión de 5 a 40 Seg de Video AVN80X 4 ¿Cómo funciona?

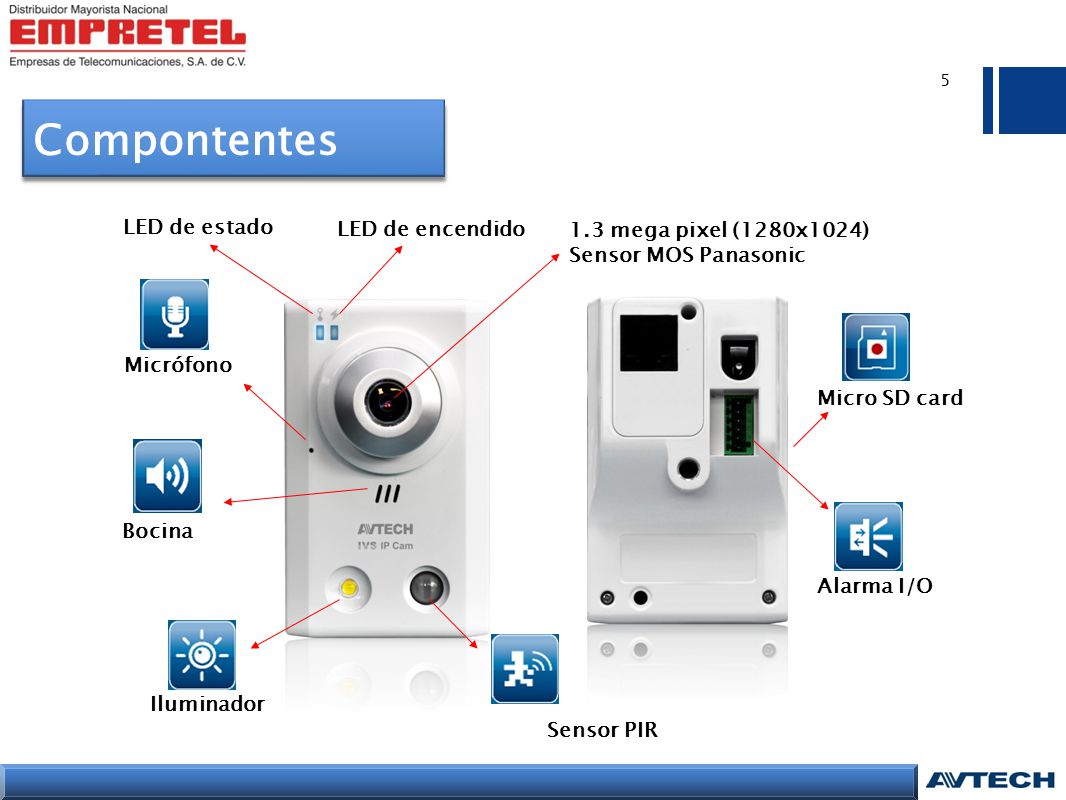

5 LED de estado 1.3 mega pixel (1280x1024) Sensor MOS Panasonic Micrófono Bocina Iluminador Sensor PIR Micro SD card Alarma I/O LED de encendido 5 Compontentes

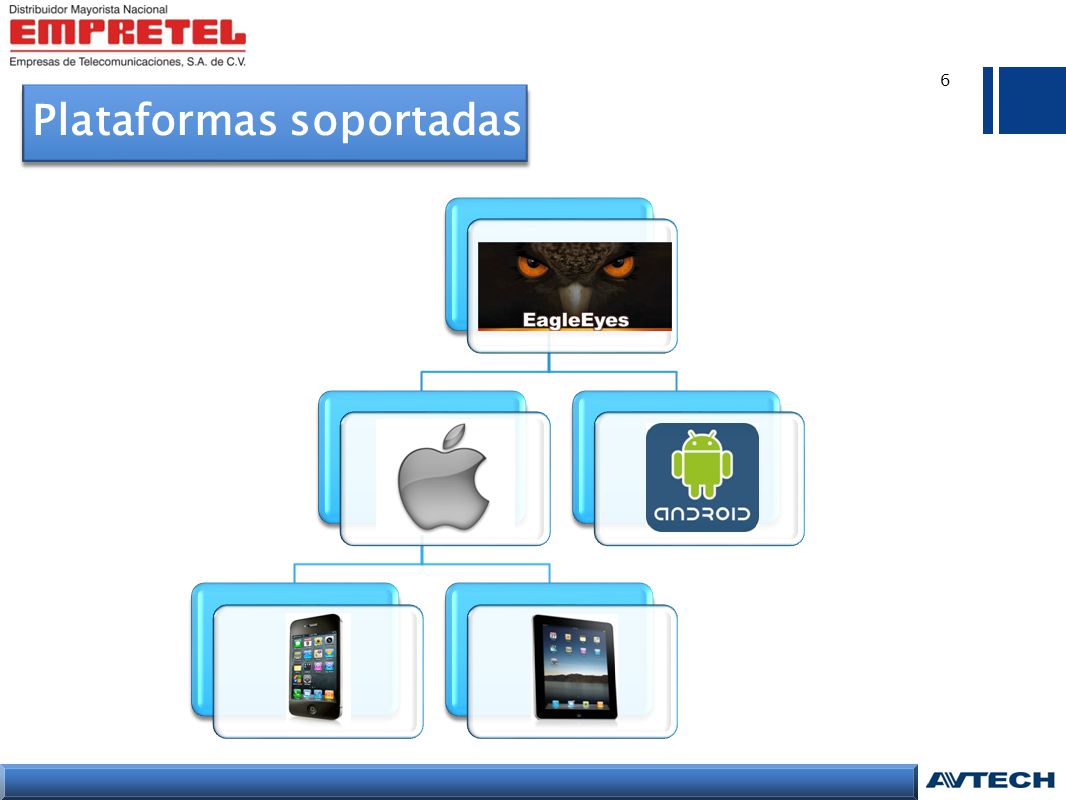

6 3 Plataformas soportadas 6

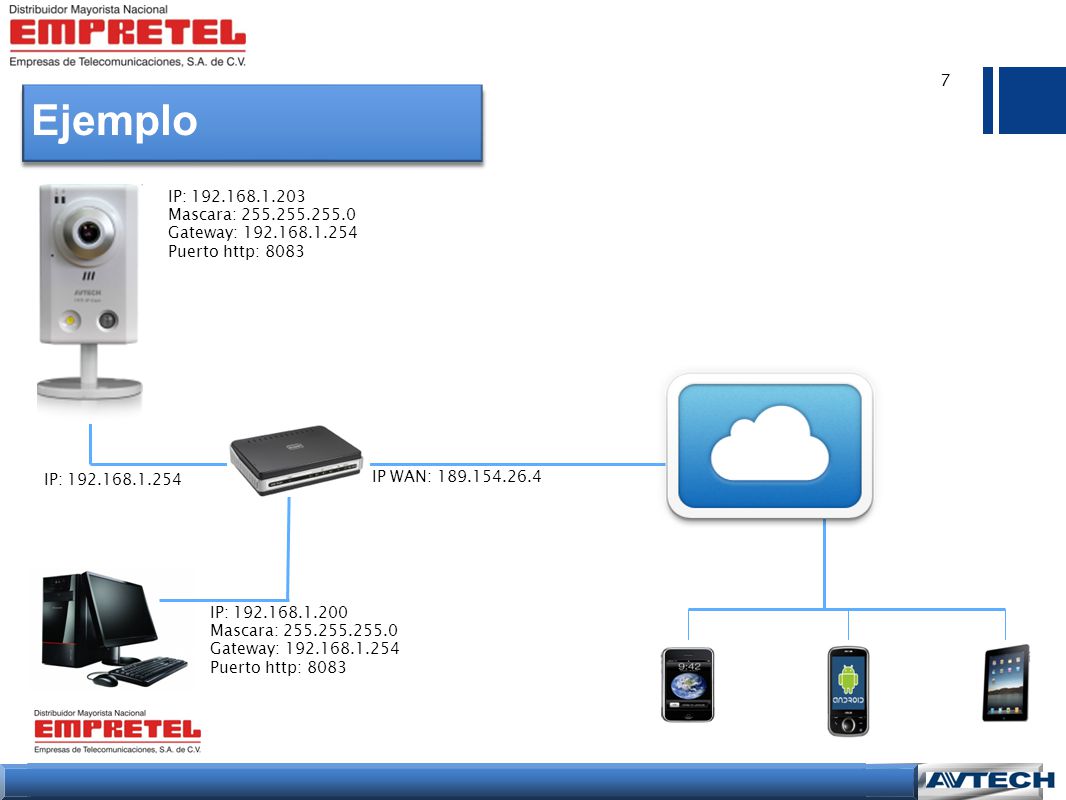

7 3 Ejemplo AVTECH corporation – All rights reserved IP: 192.168.1.203 Mascara: 255.255.255.0 Gateway: 192.168.1.254 Puerto http: 8083 IP: 192.168.1.200 Mascara: 255.255.255.0 Gateway: 192.168.1.254 Puerto http: 8083 IP: 192.168.1.254 IP WAN: 189.154.26.4 7

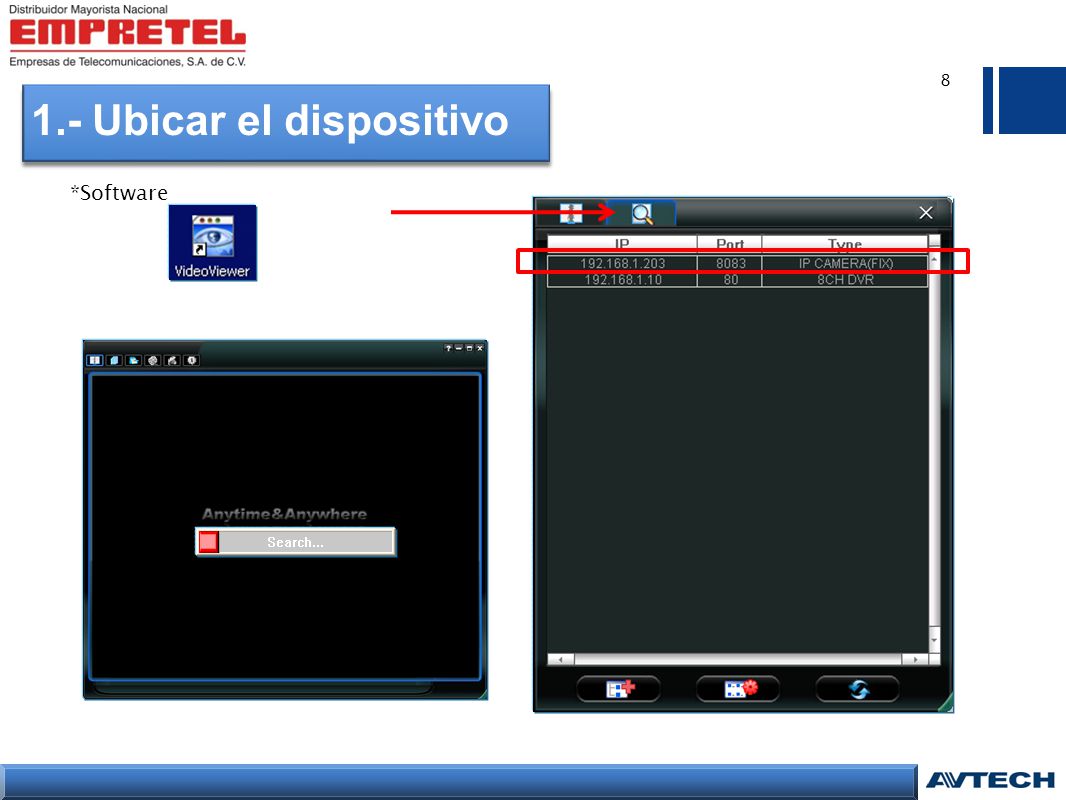

8 8 1.- Ubicar el dispositivo *Software

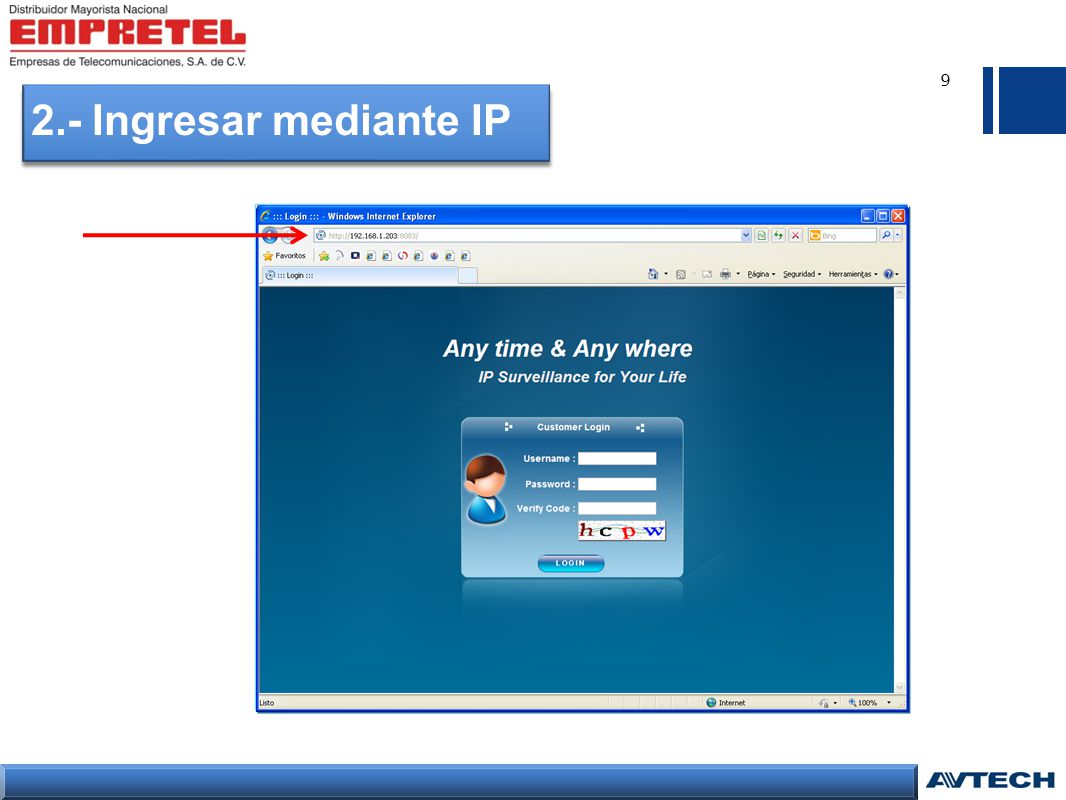

9 9 2.- Ingresar mediante IP

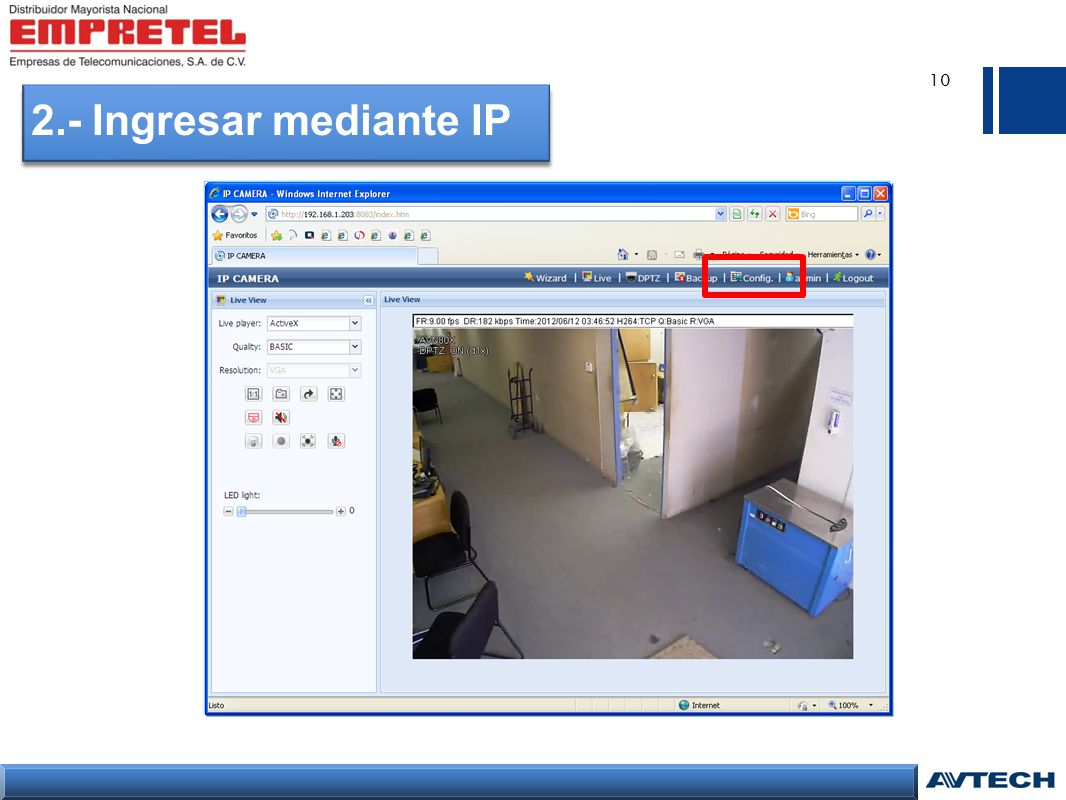

10 10 2.- Ingresar mediante IP

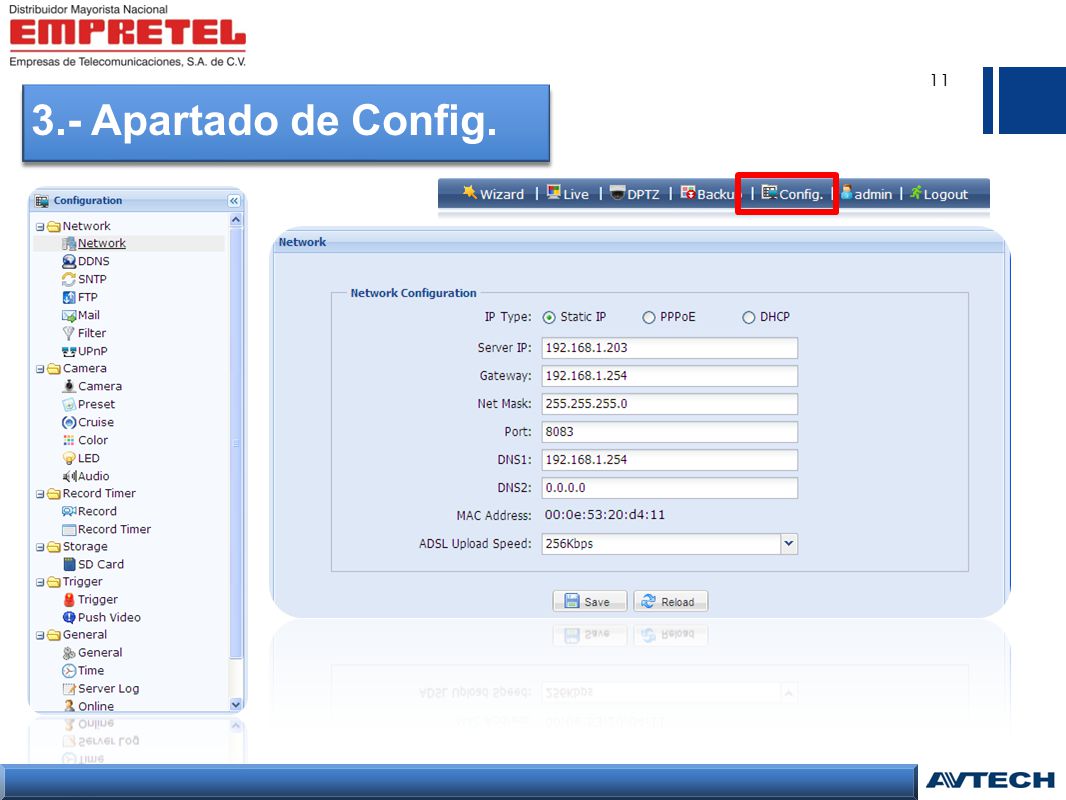

11 11 3.- Apartado de Config.

12 12 * Opciones: 4.- Configurar DDNS Propietario

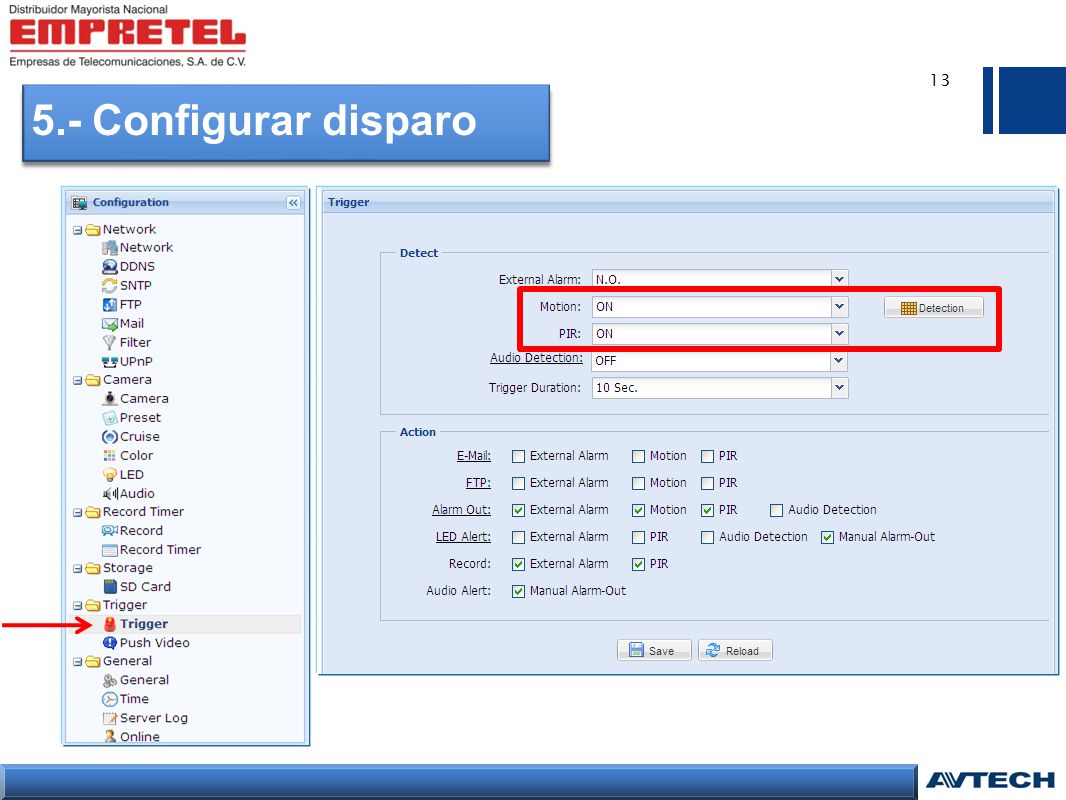

13 13 5.- Configurar disparo

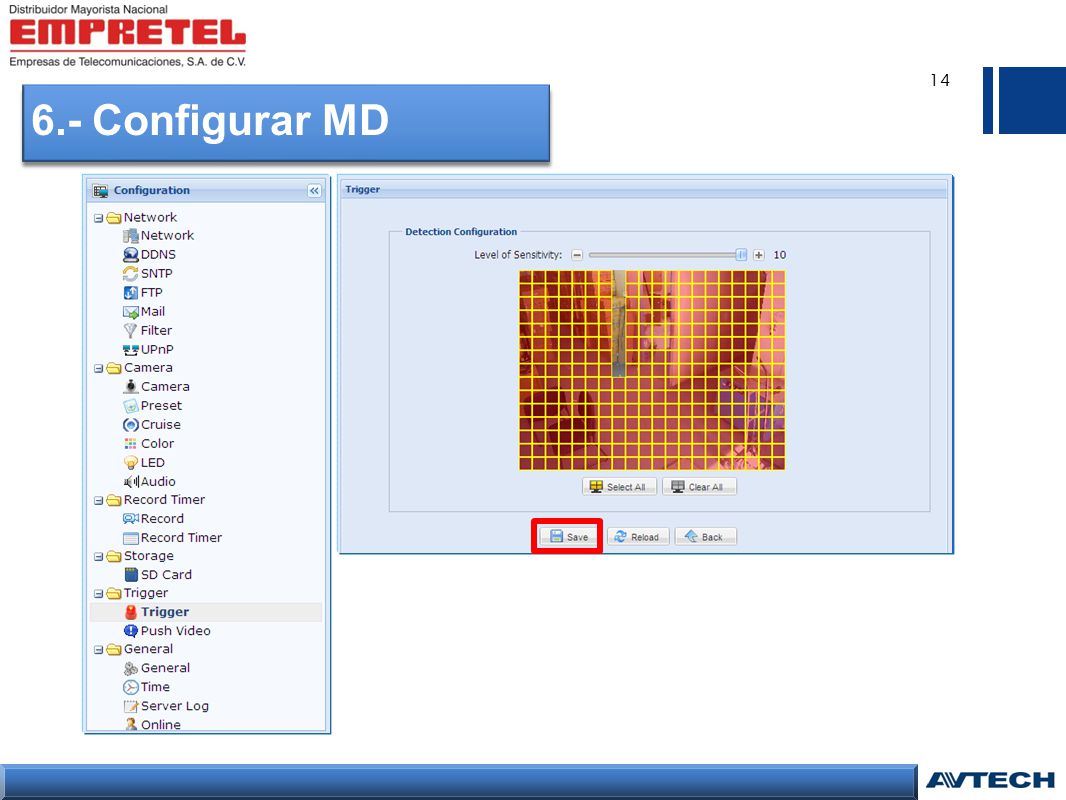

14 14 6.- Configurar MD

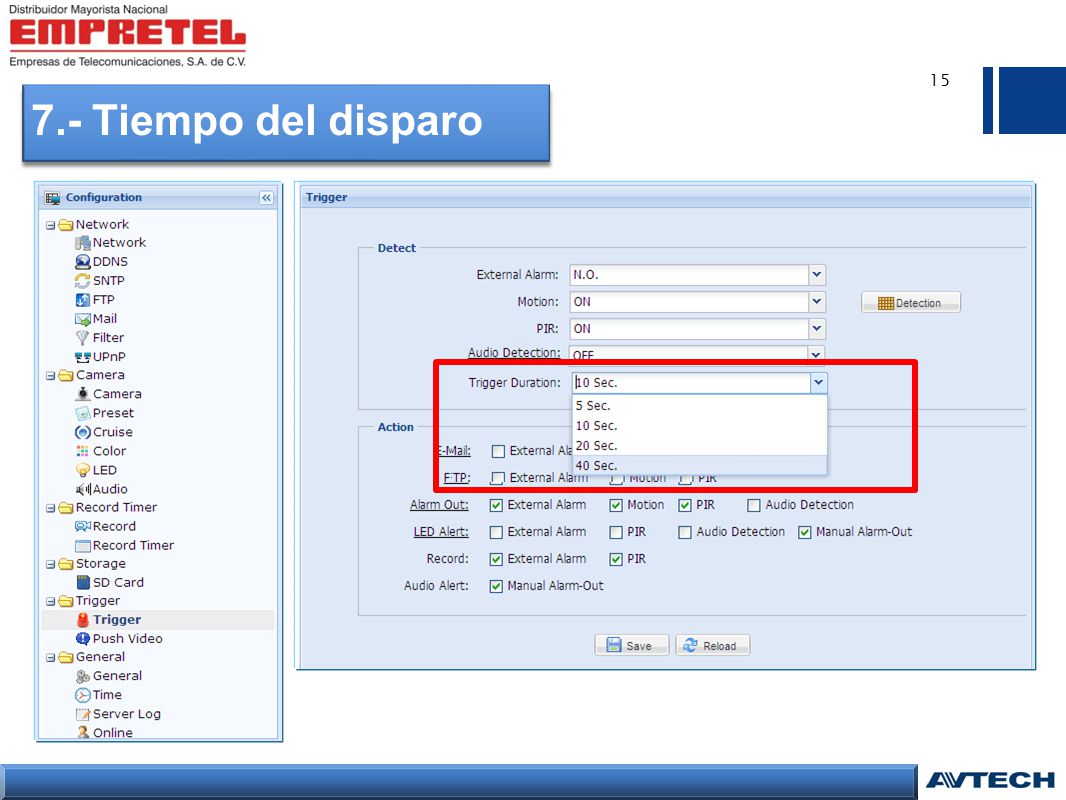

15 15 7.- Tiempo del disparo

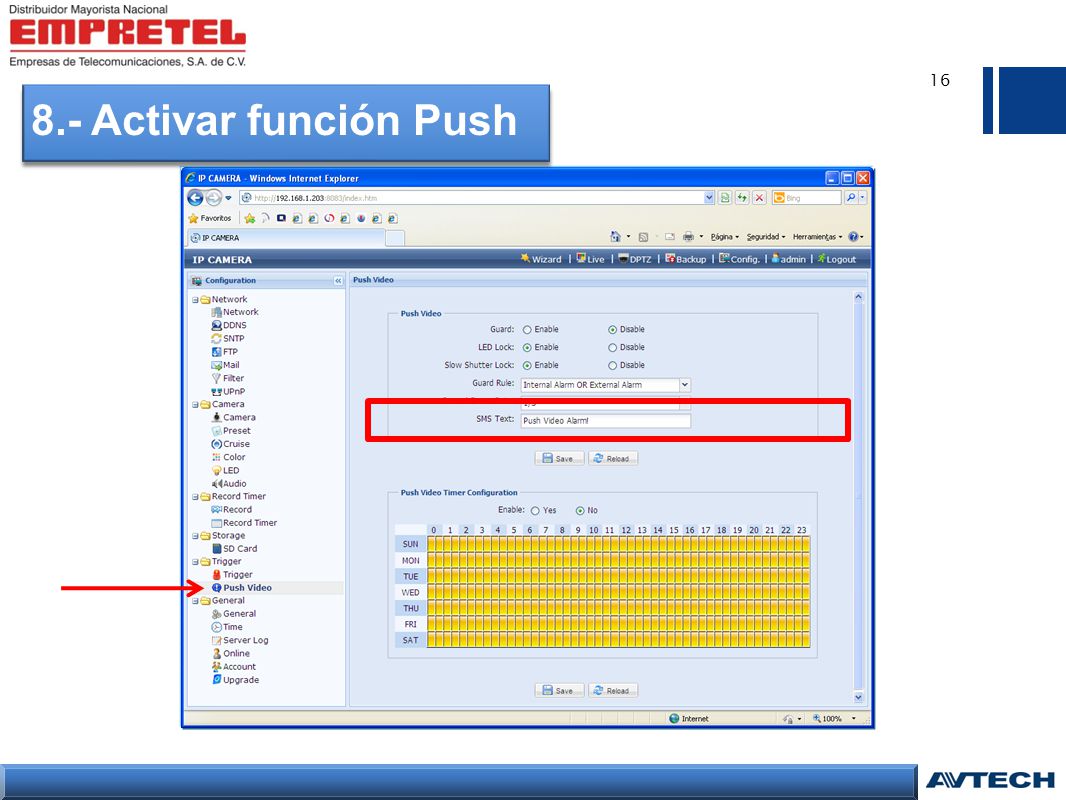

16 16 8.- Activar función Push

17 17 9.- Ir a routeador

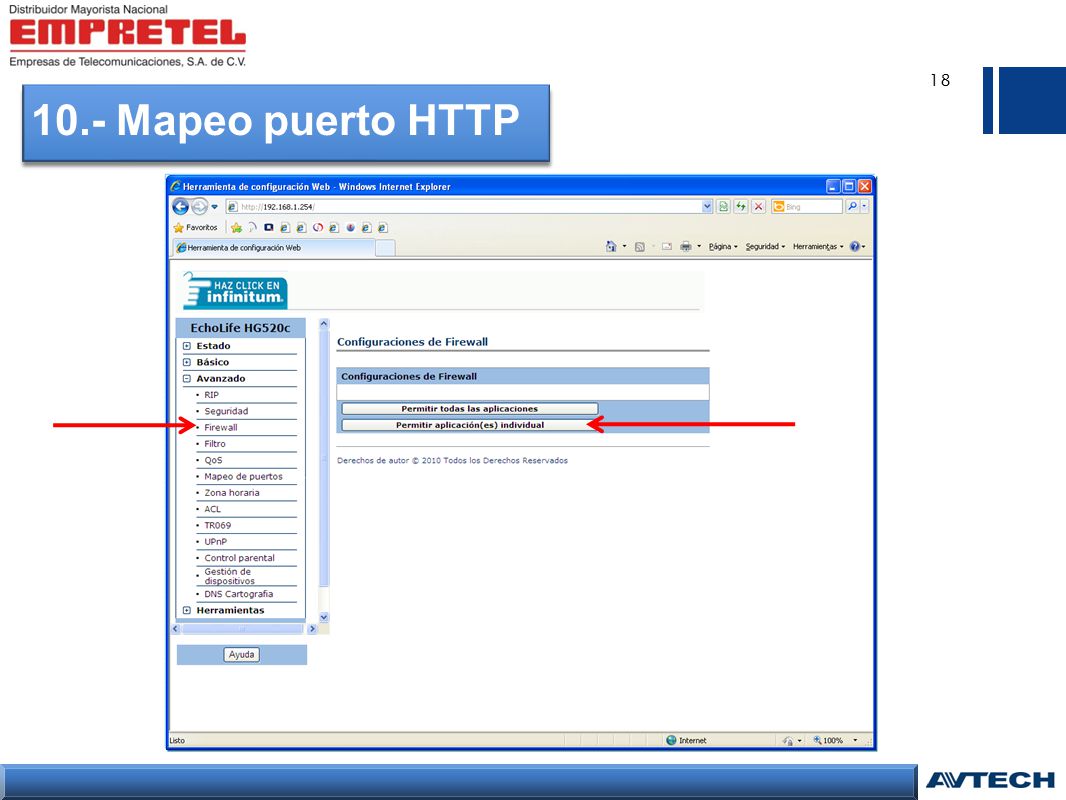

18 18 10.- Mapeo puerto HTTP

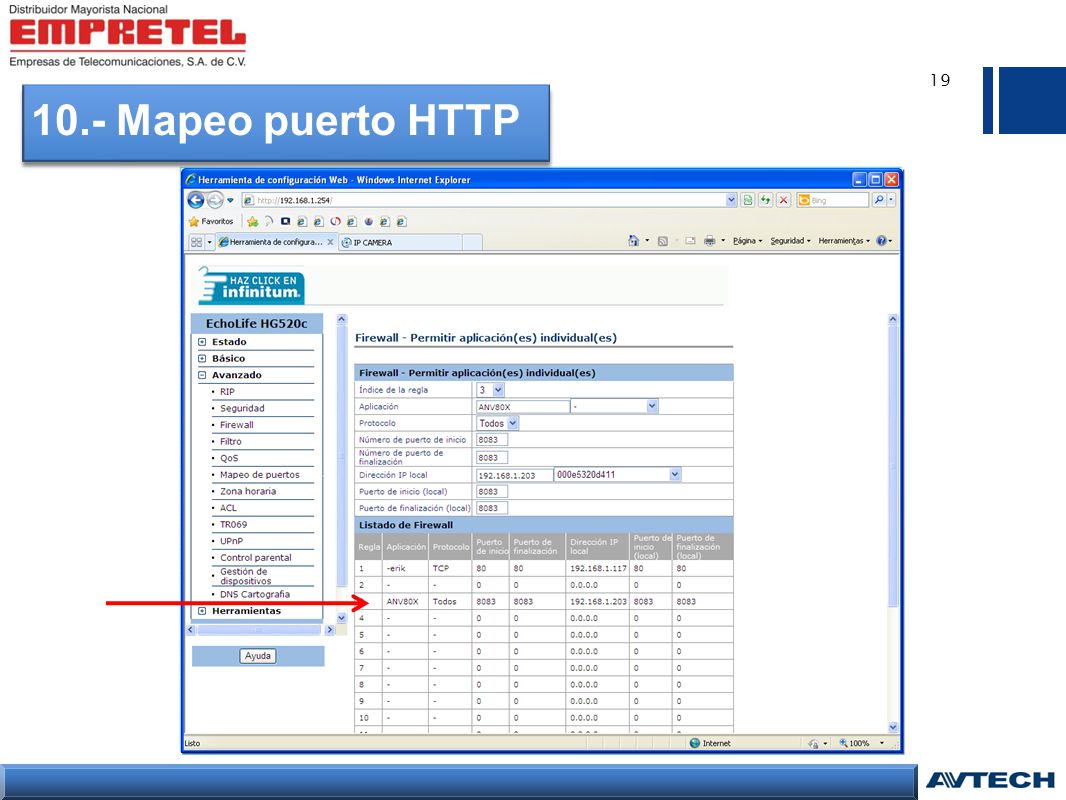

19 19 10.- Mapeo puerto HTTP

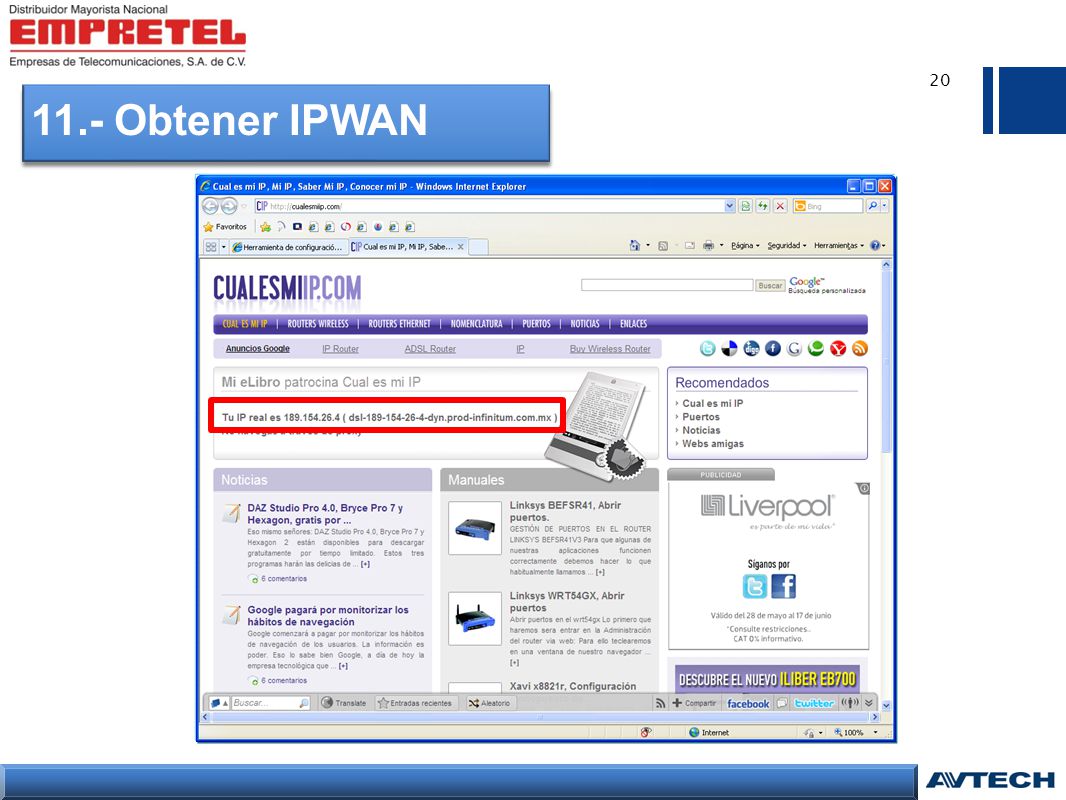

20 20 11.- Obtener IPWAN

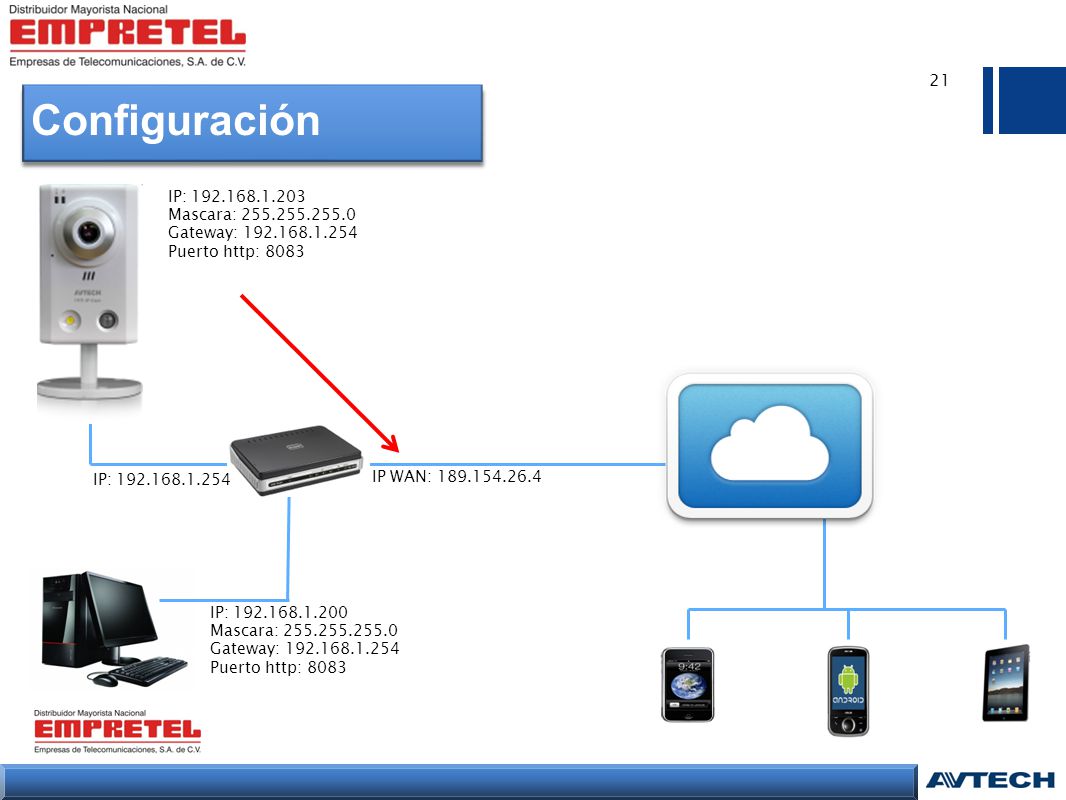

21 3 Configuración IP: 192.168.1.203 Mascara: 255.255.255.0 Gateway: 192.168.1.254 Puerto http: 8083 IP: 192.168.1.200 Mascara: 255.255.255.0 Gateway: 192.168.1.254 Puerto http: 8083 IP: 192.168.1.254 IP WAN: 189.154.26.4 21

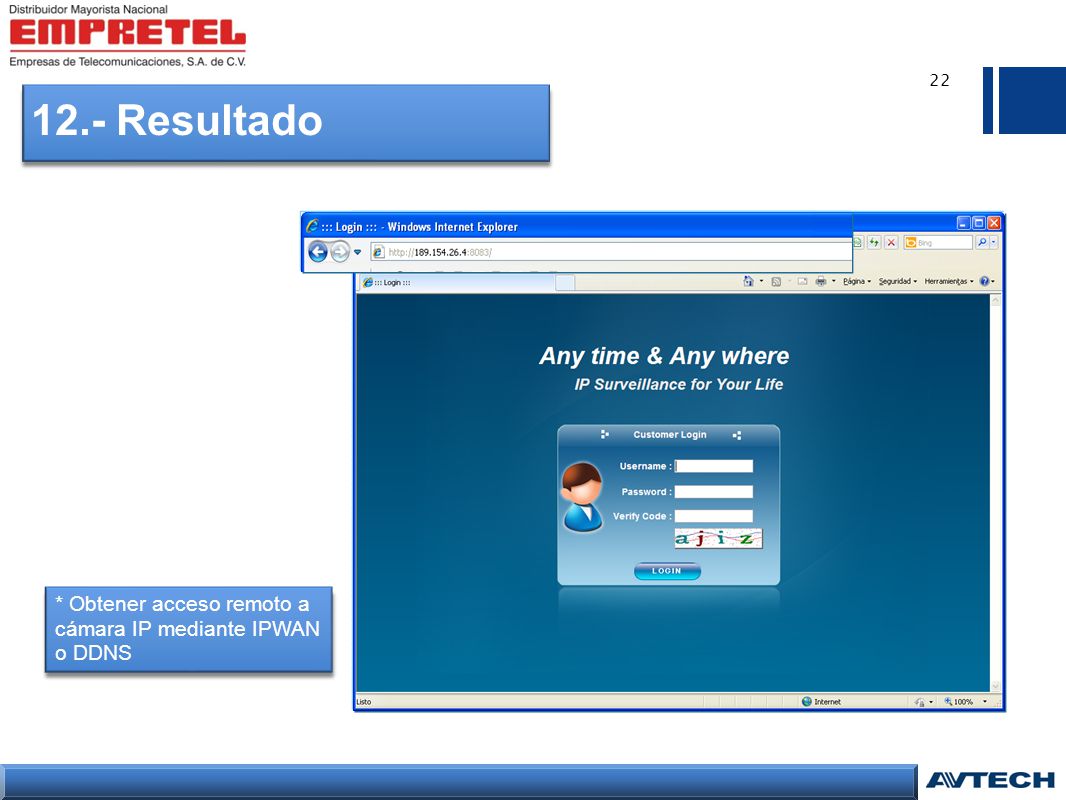

22 22 12.- Resultado * Obtener acceso remoto a cámara IP mediante IPWAN o DDNS

23 23 *App

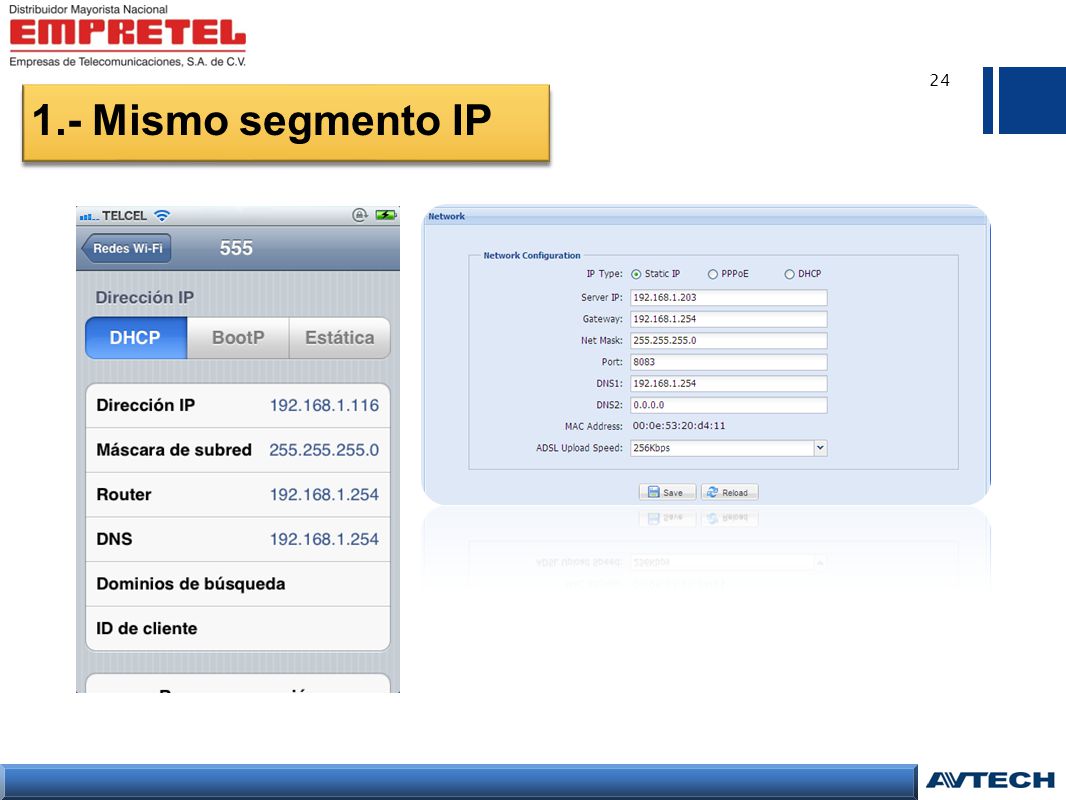

24 24 1.- Mismo segmento IP

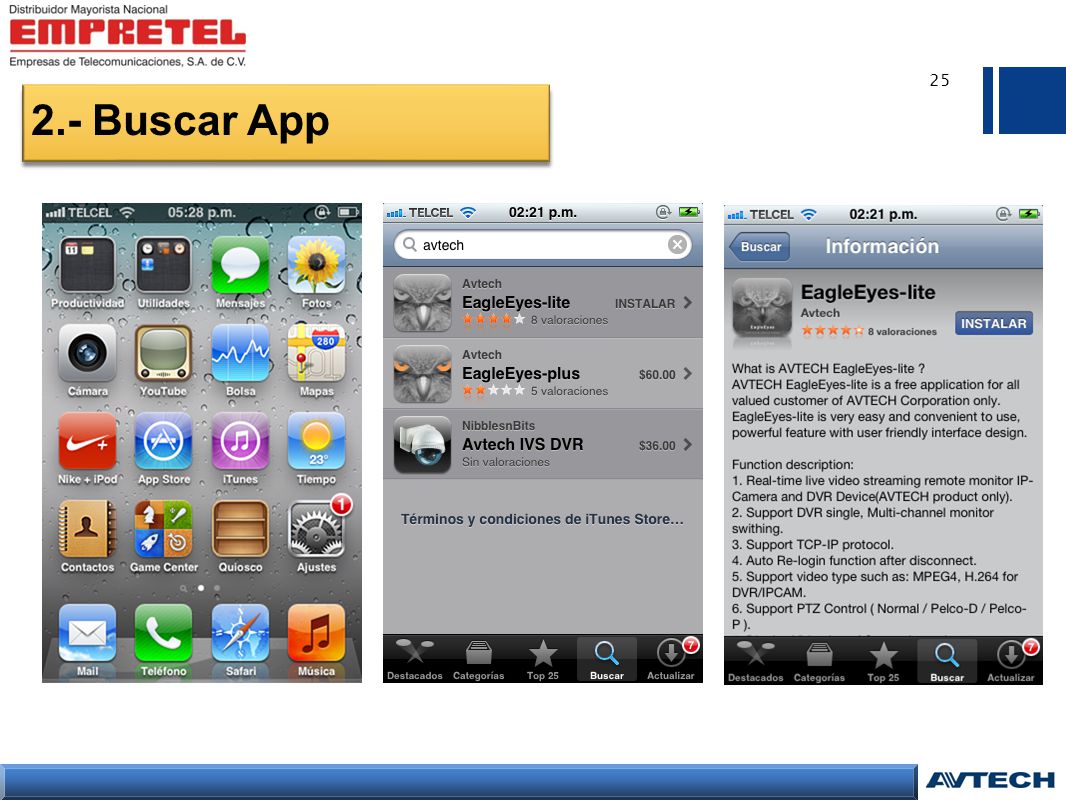

25 25 2.- Buscar App

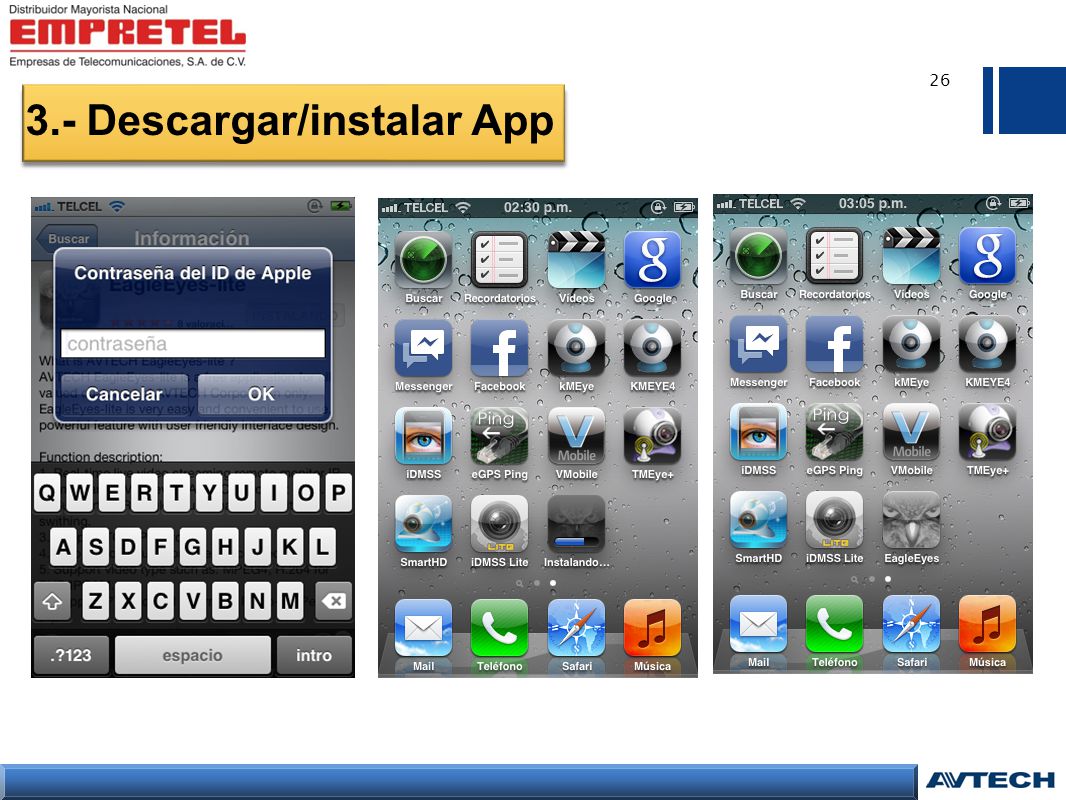

26 26 3.- Descargar/instalar App

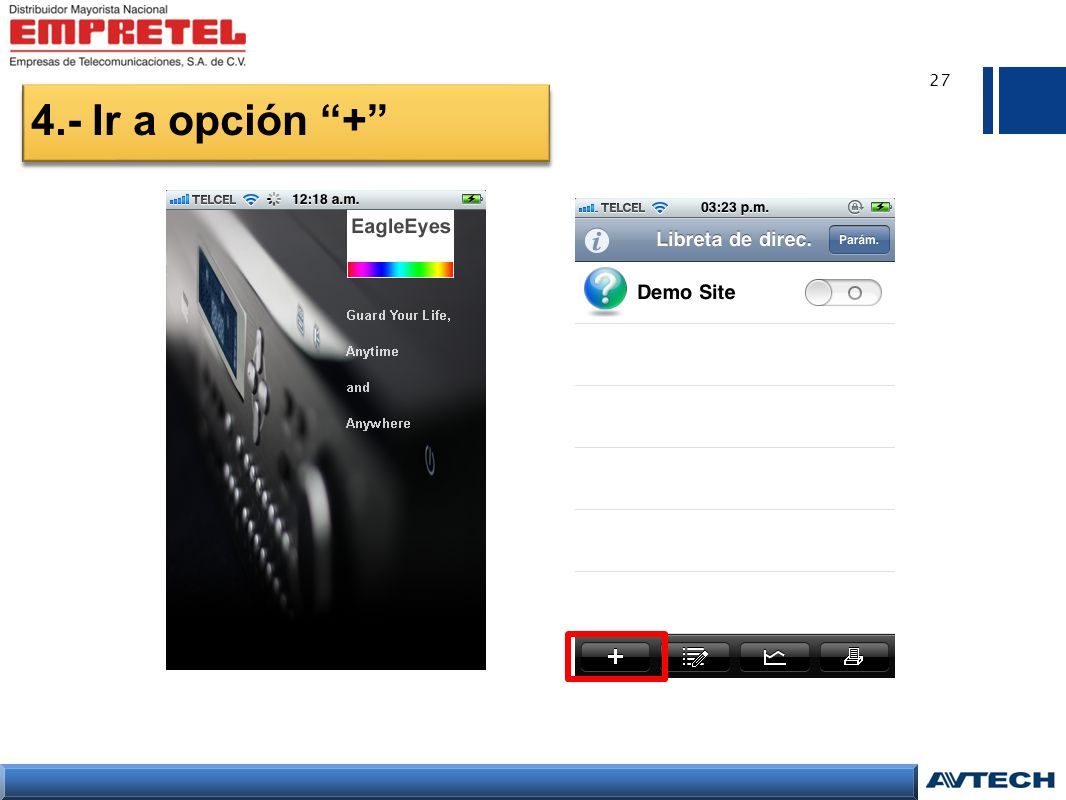

27 27 4.- Ir a opción “+”

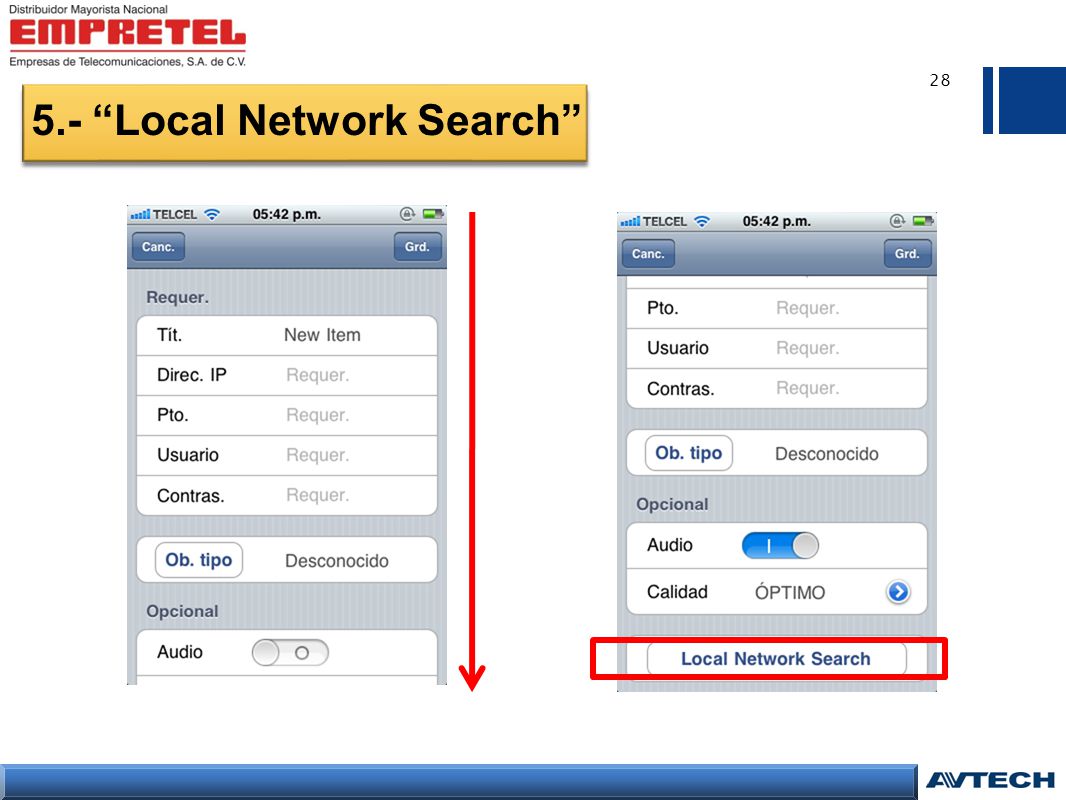

28 28 5.- “Local Network Search”

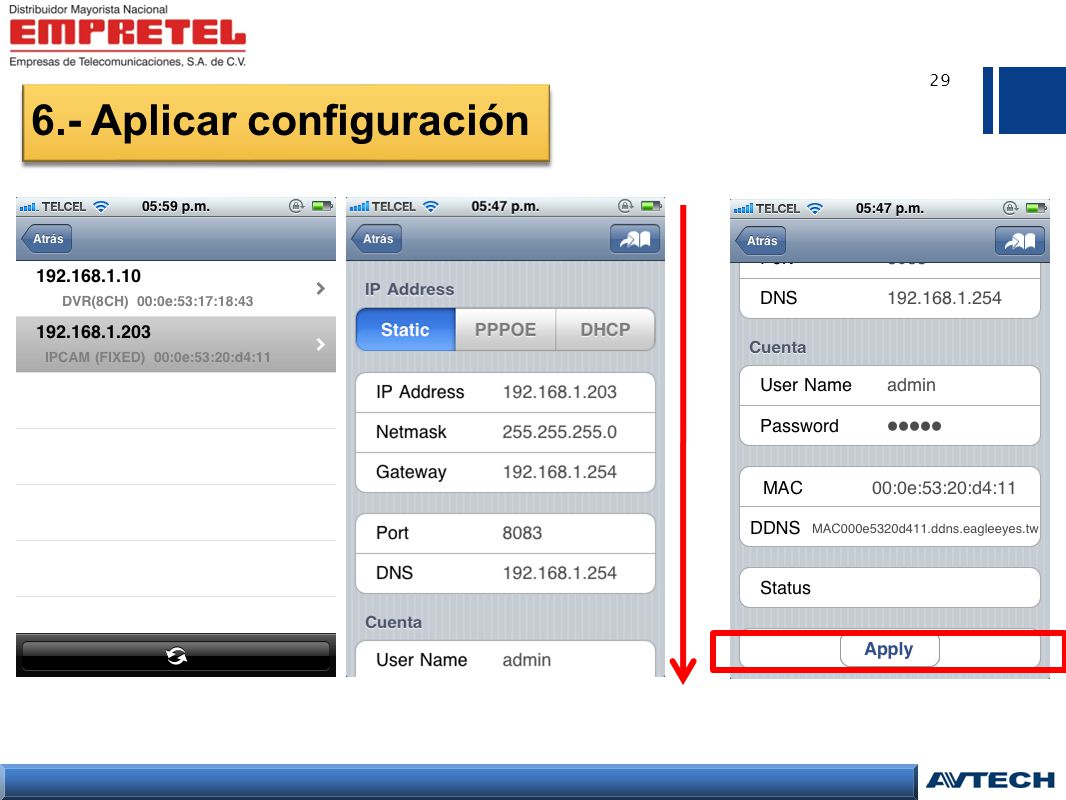

29 29 6.- Aplicar configuración

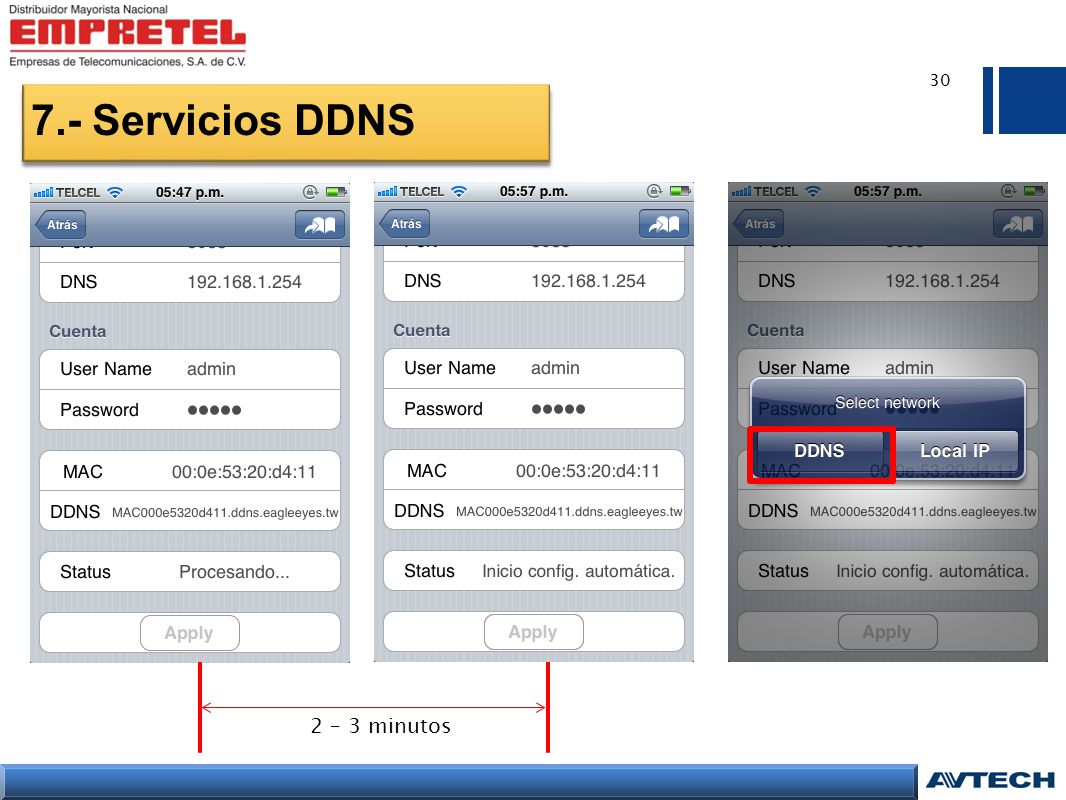

30 2 – 3 minutos 30 7.- Servicios DDNS

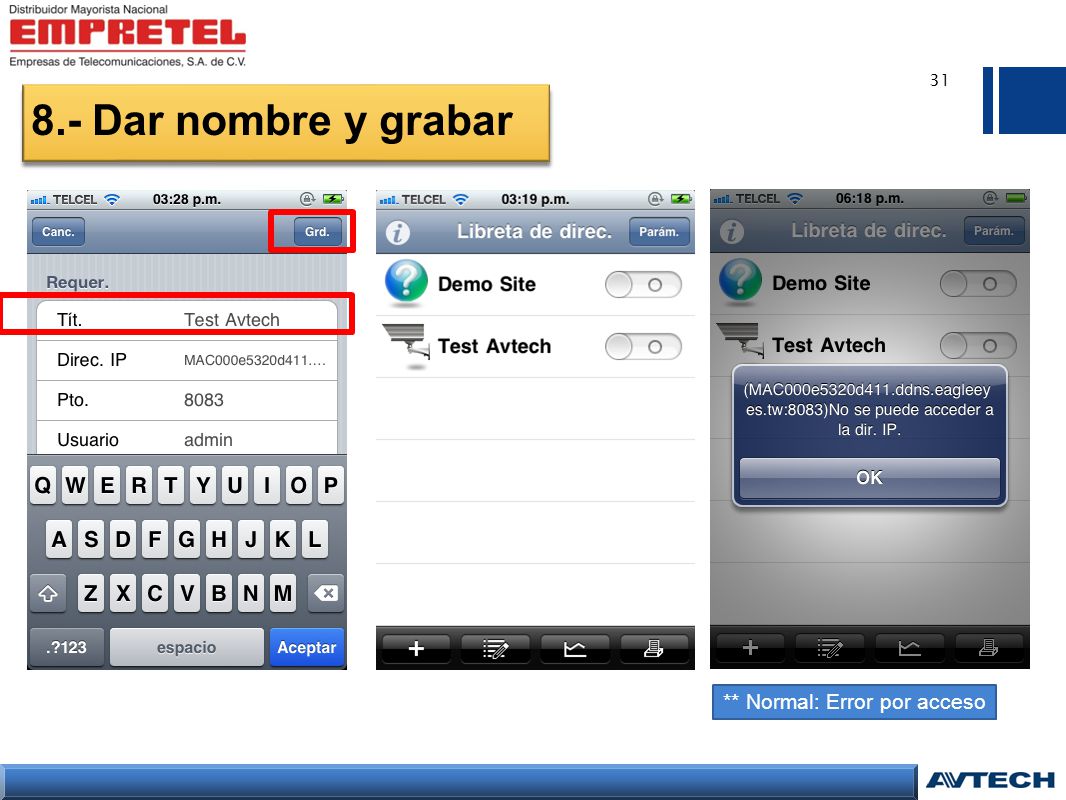

31 31 8.- Dar nombre y grabar ** Normal: Error por acceso

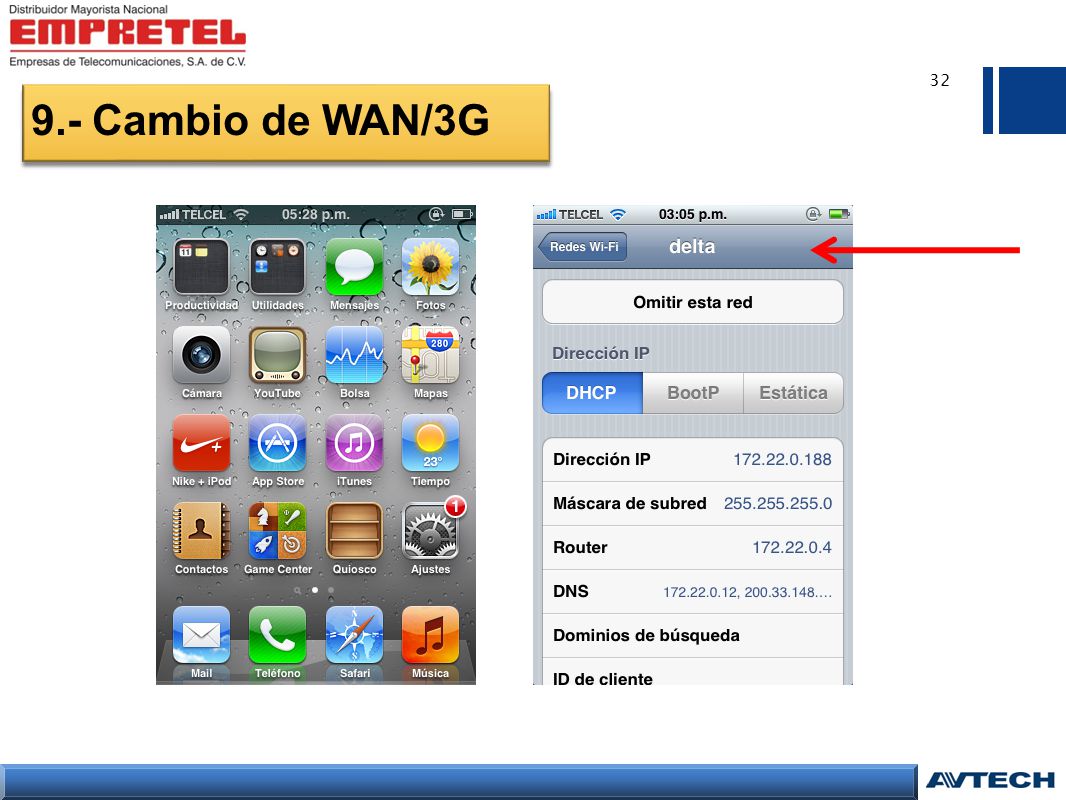

32 32 9.- Cambio de WAN/3G

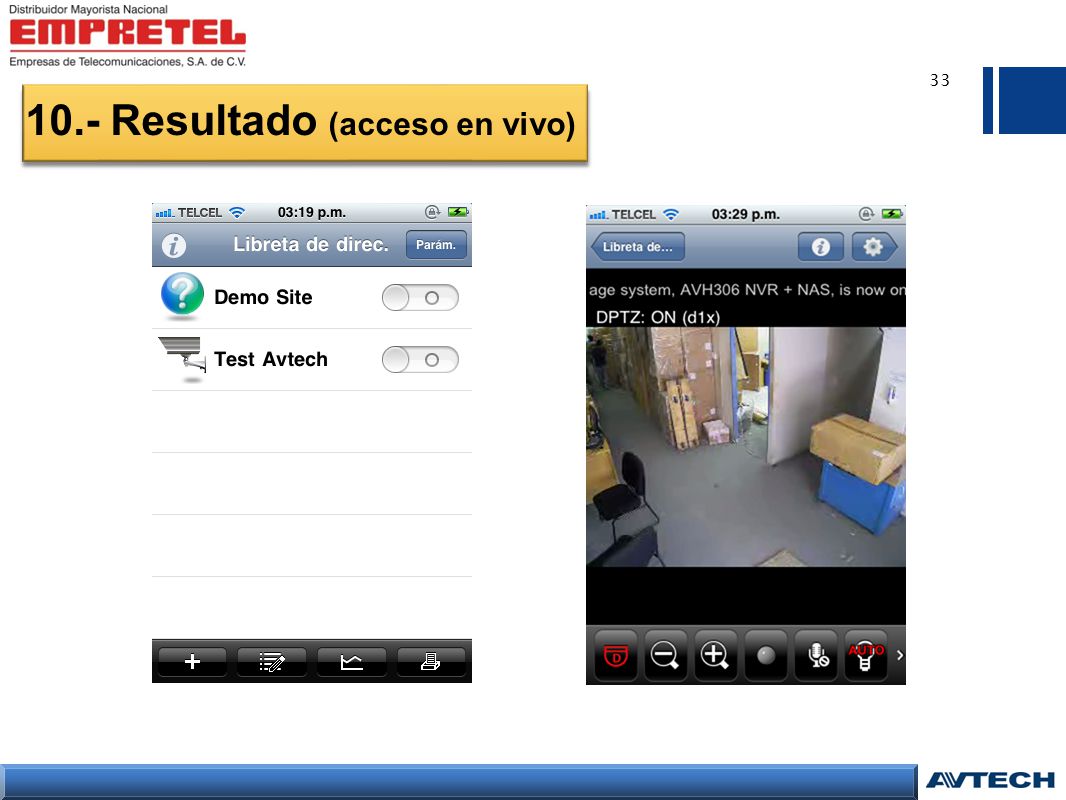

33 33 10.- Resultado (acceso en vivo)

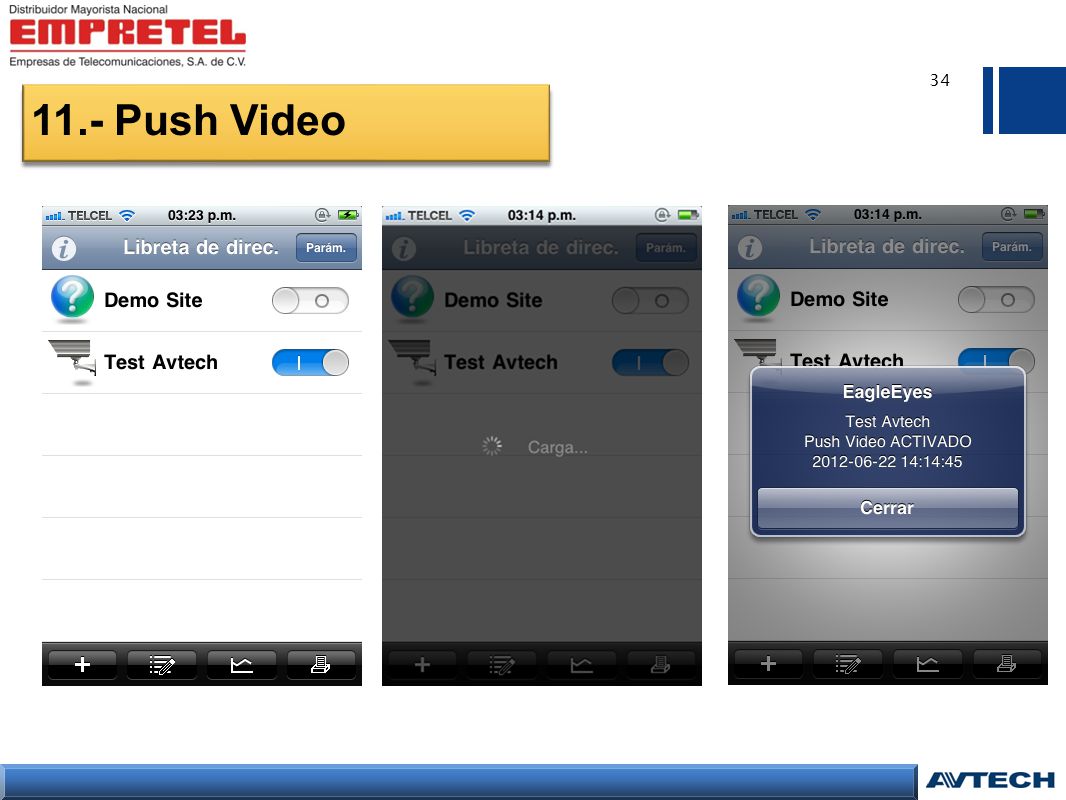

34 34 11.- Push Video

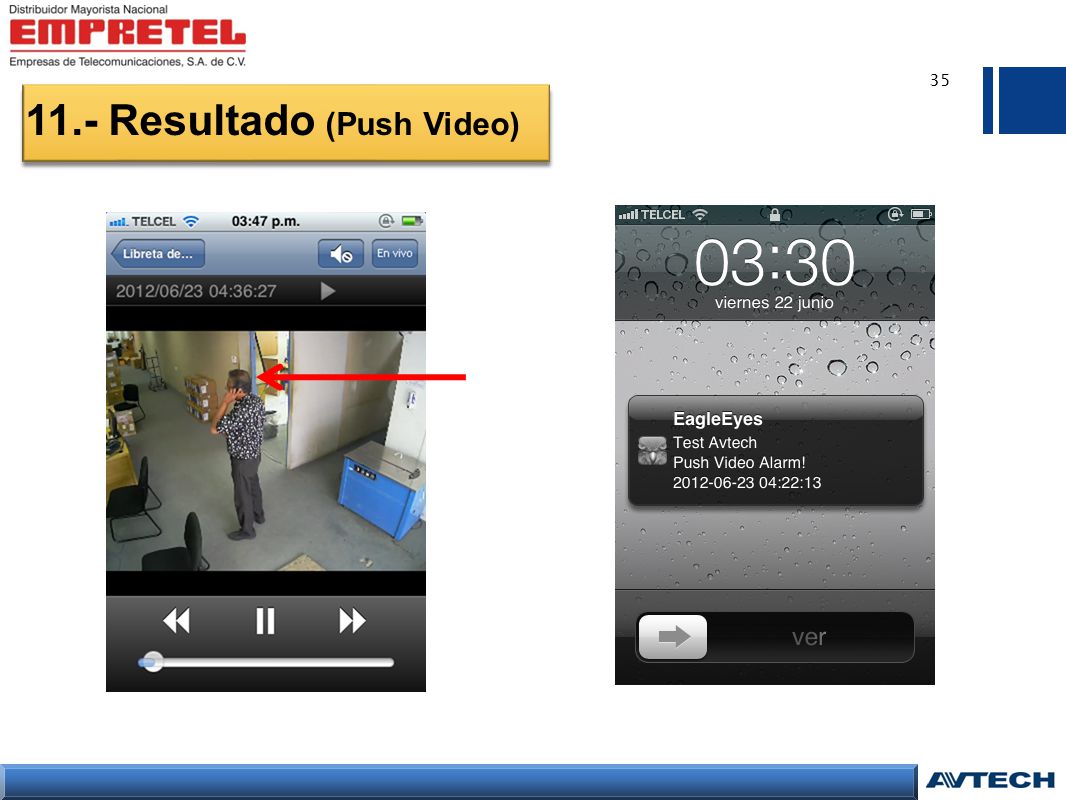

35 35 11.- Resultado (Push Video)

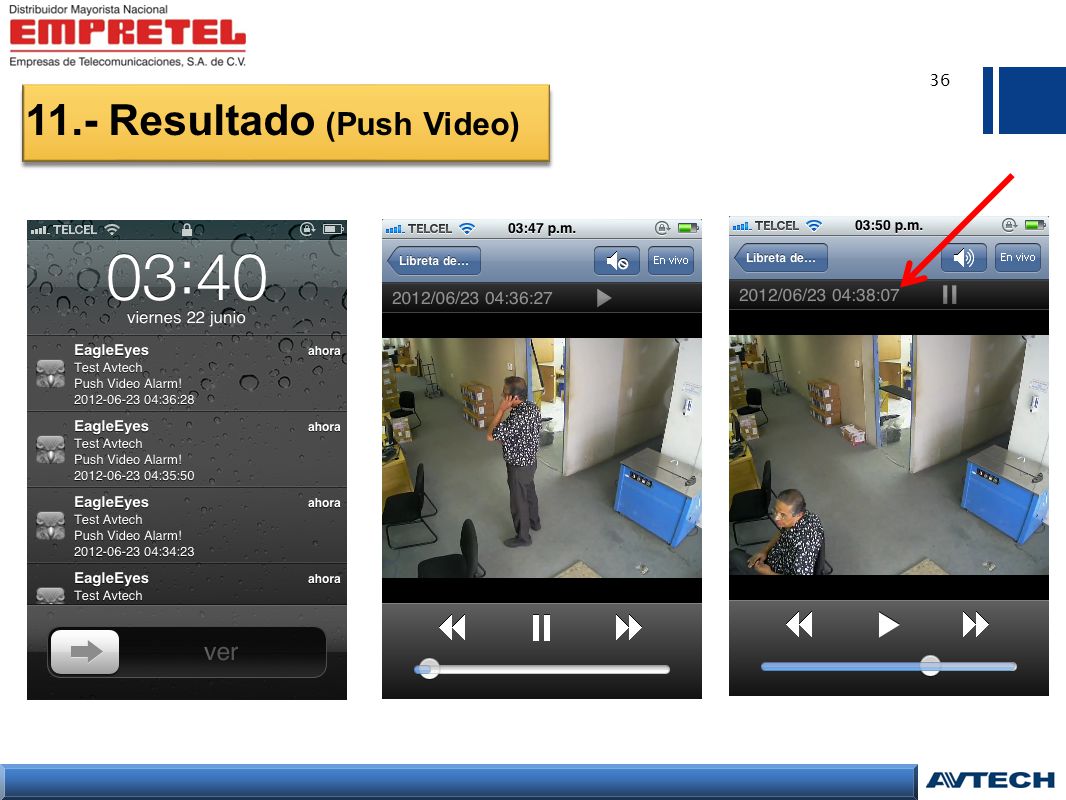

36 36 11.- Resultado (Push Video)

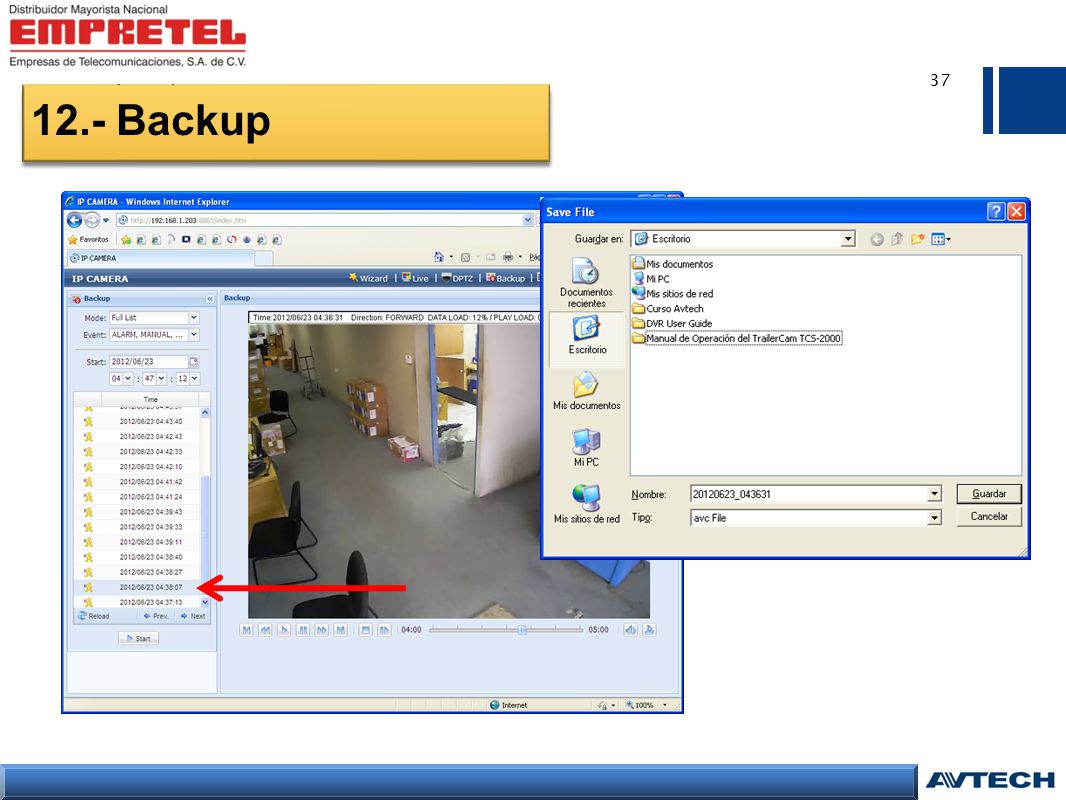

37 ¿Por qué inteligente? 37 12.- Backup

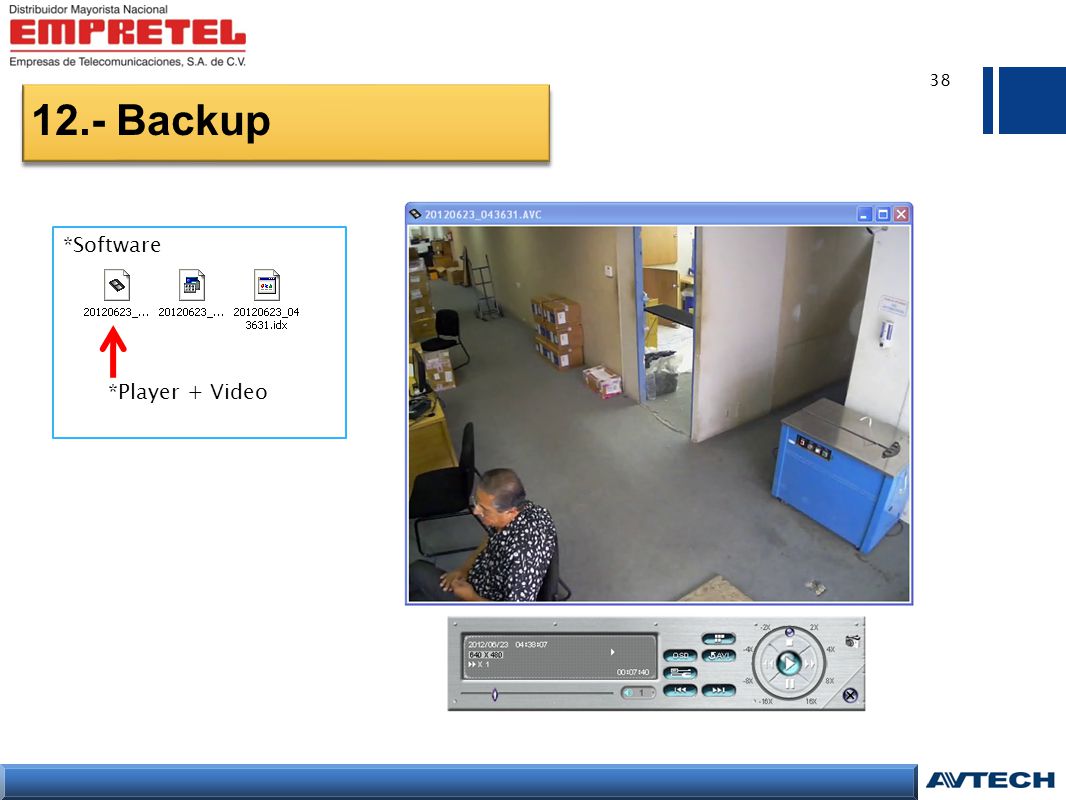

38 38 12.- Backup *Software *Player + Video

39 Contacto: Ing. Octavio A. Cavazos ocavazos@empretel.com.mx Msn: octavio.cavazos-empretel@hotmail.com Monterrey, NL Tel. (81) 8383-4700 Dudas y/o comentarios Informaciones 39
