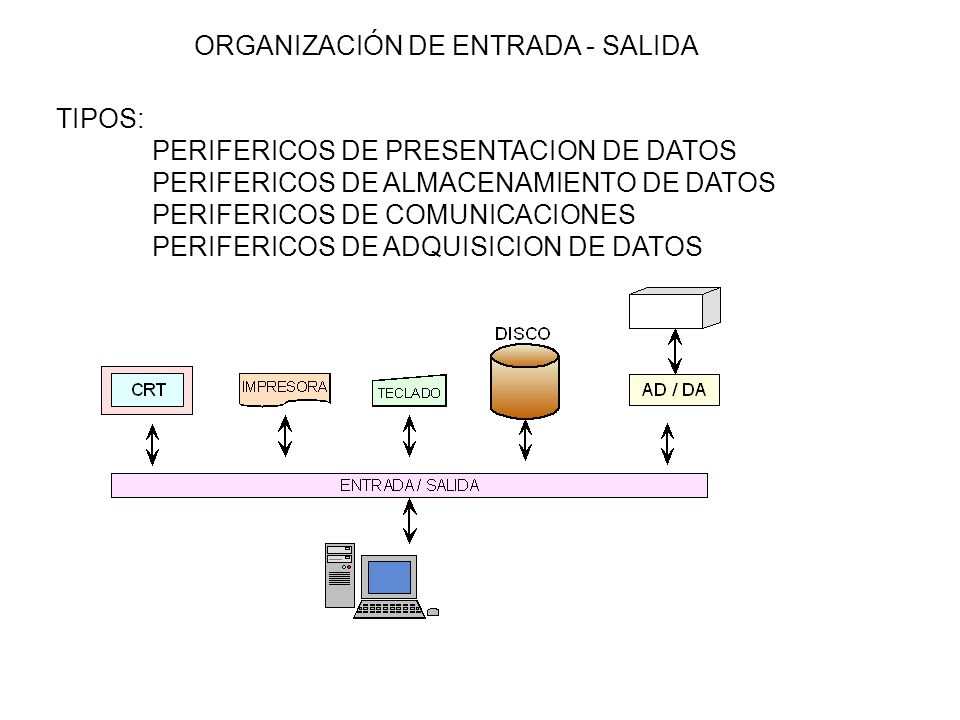

1 ORGANIZACIÓN DE ENTRADA - SALIDA TIPOS: PERIFERICOS DE PRESENTACION DE DATOS PERIFERICOS DE ALMACENAMIENTO DE DATOS PERIFERICOS DE COMUNICACIONES PERIFERICOS DE ADQUISICION DE DATOS

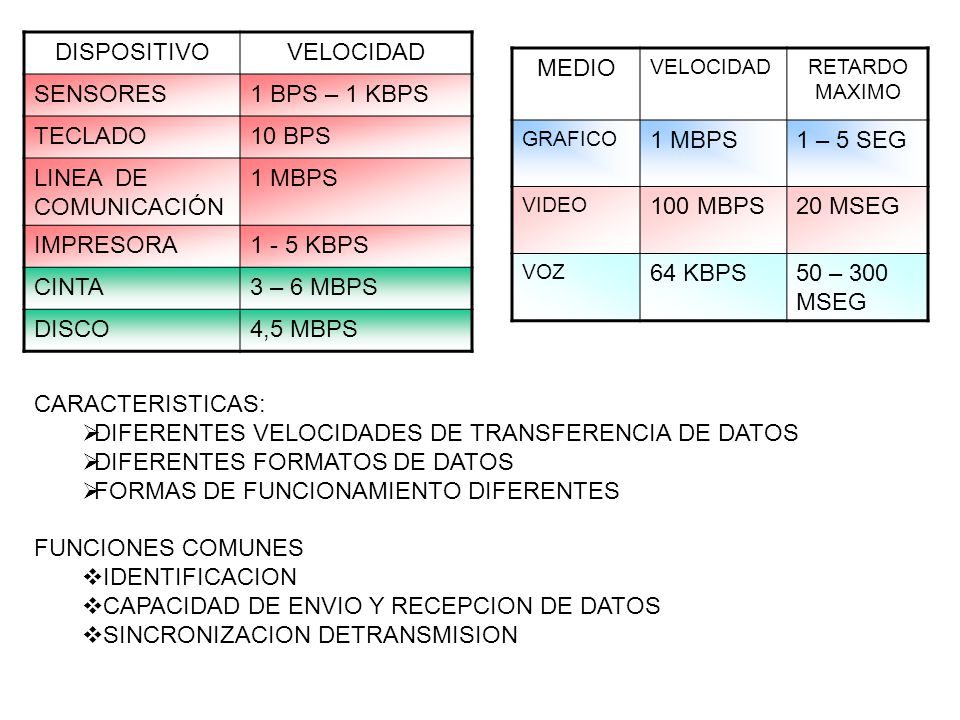

2 DISPOSITIVOVELOCIDAD SENSORES1 BPS – 1 KBPS TECLADO10 BPS LINEA DE COMUNICACIÓN 1 MBPS IMPRESORA1 - 5 KBPS CINTA3 – 6 MBPS DISCO4,5 MBPS MEDIO VELOCIDADRETARDO MAXIMO GRAFICO 1 MBPS1 – 5 SEG VIDEO 100 MBPS20 MSEG VOZ 64 KBPS50 – 300 MSEG CARACTERISTICAS:  DIFERENTES VELOCIDADES DE TRANSFERENCIA DE DATOS  DIFERENTES FORMATOS DE DATOS  FORMAS DE FUNCIONAMIENTO DIFERENTES FUNCIONES COMUNES  IDENTIFICACION  CAPACIDAD DE ENVIO Y RECEPCION DE DATOS  SINCRONIZACION DETRANSMISION

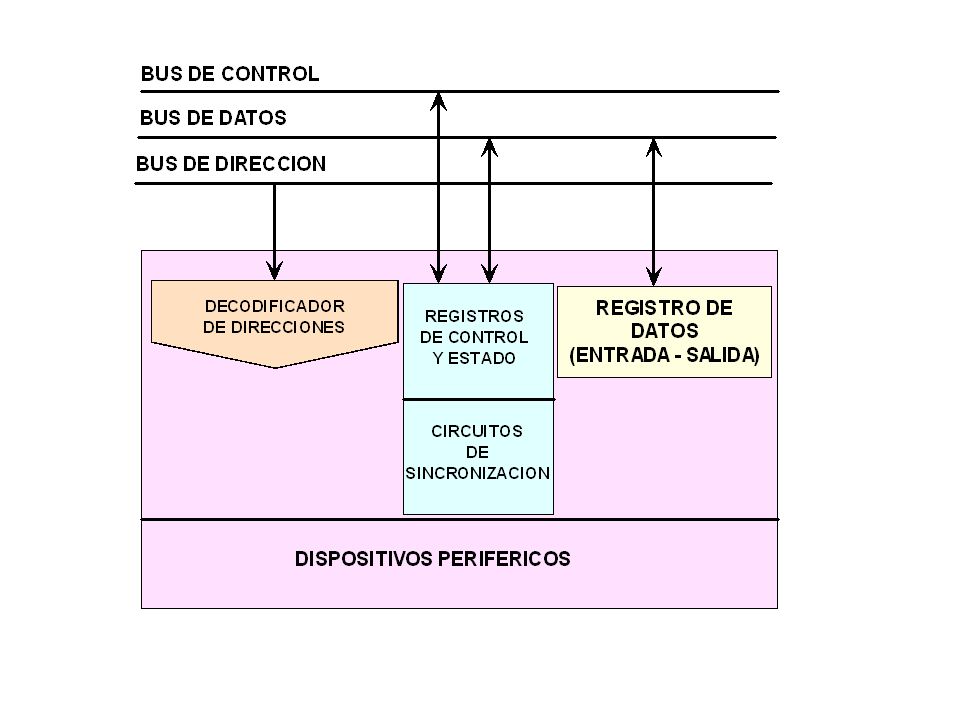

3

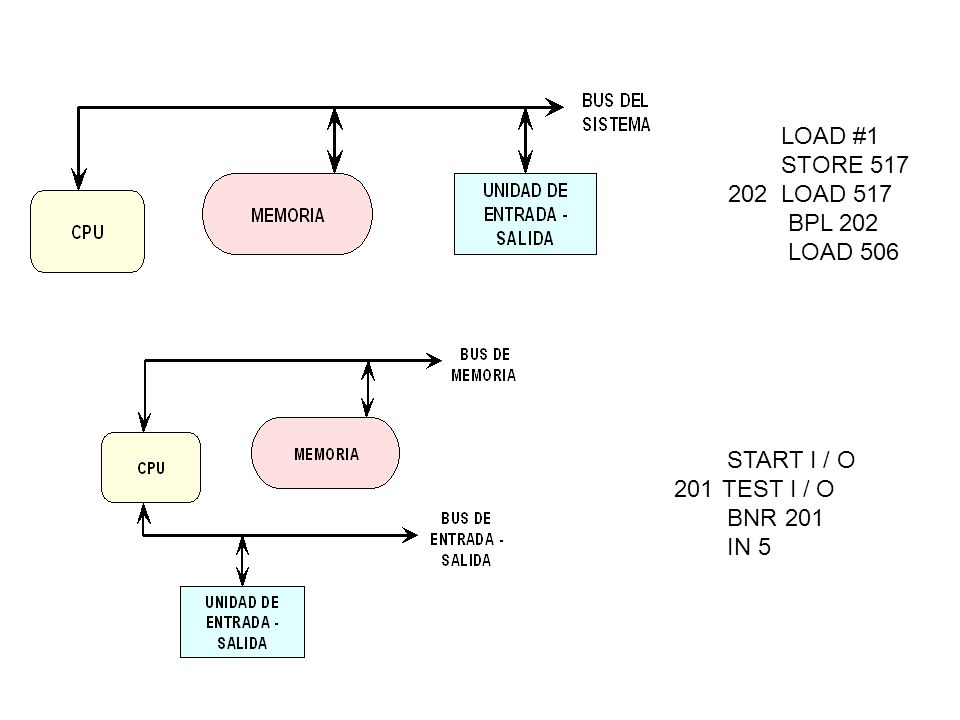

4 LOAD #1 STORE 517 202 LOAD 517 BPL 202 LOAD 506 START I / O 201TEST I / O BNR 201 IN 5

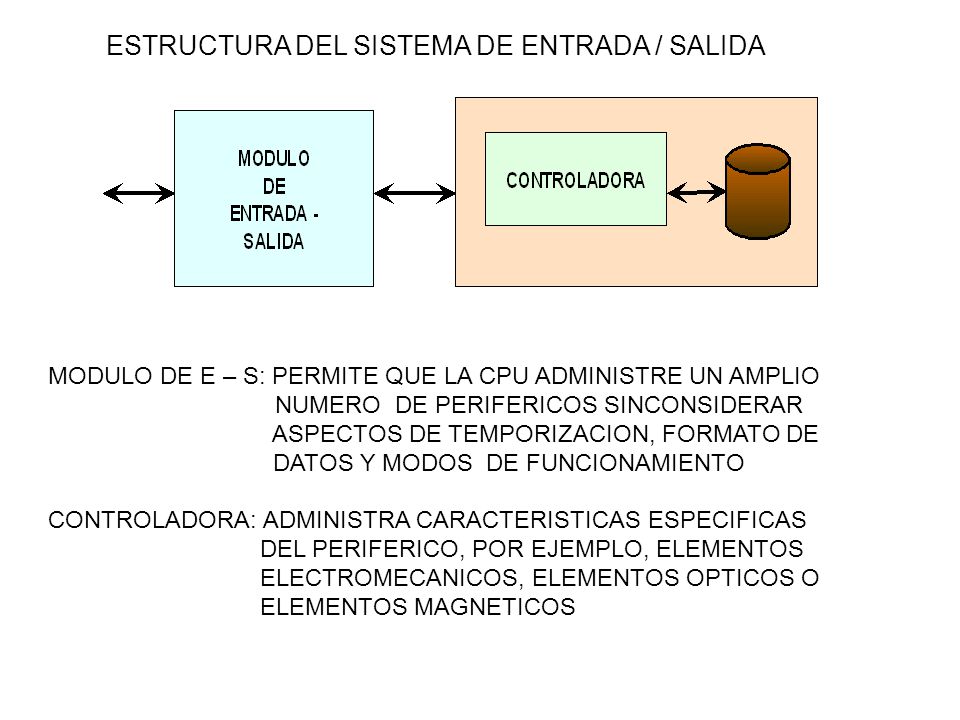

5 ESTRUCTURA DEL SISTEMA DE ENTRADA / SALIDA MODULO DE E – S: PERMITE QUE LA CPU ADMINISTRE UN AMPLIO NUMERO DE PERIFERICOS SINCONSIDERAR ASPECTOS DE TEMPORIZACION, FORMATO DE DATOS Y MODOS DE FUNCIONAMIENTO CONTROLADORA: ADMINISTRA CARACTERISTICAS ESPECIFICAS DEL PERIFERICO, POR EJEMPLO, ELEMENTOS ELECTROMECANICOS, ELEMENTOS OPTICOS O ELEMENTOS MAGNETICOS

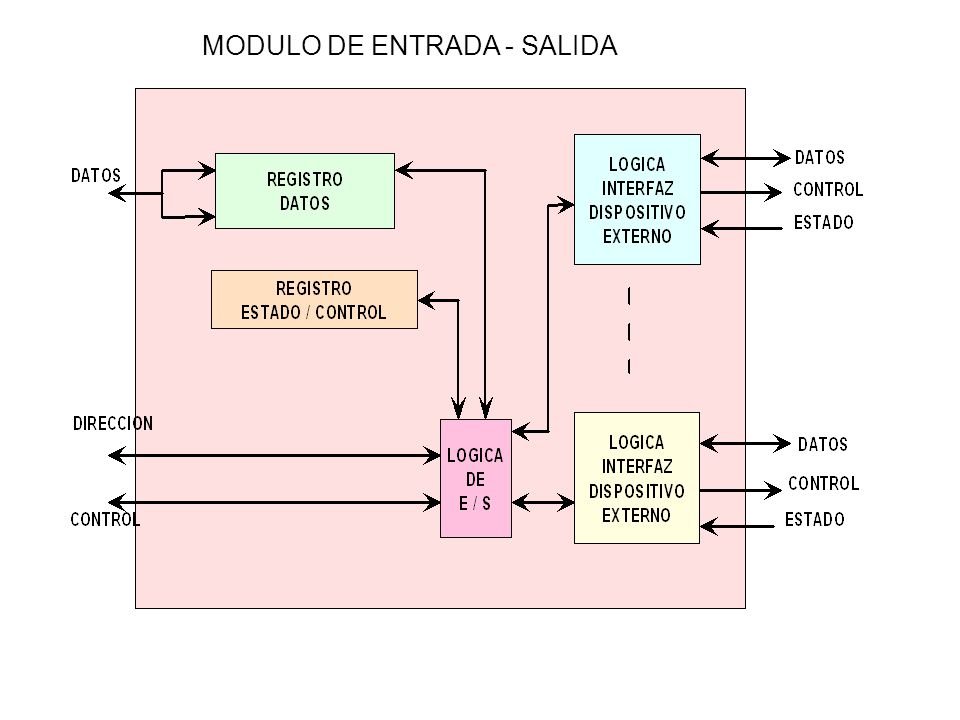

6 MODULO DE ENTRADA - SALIDA

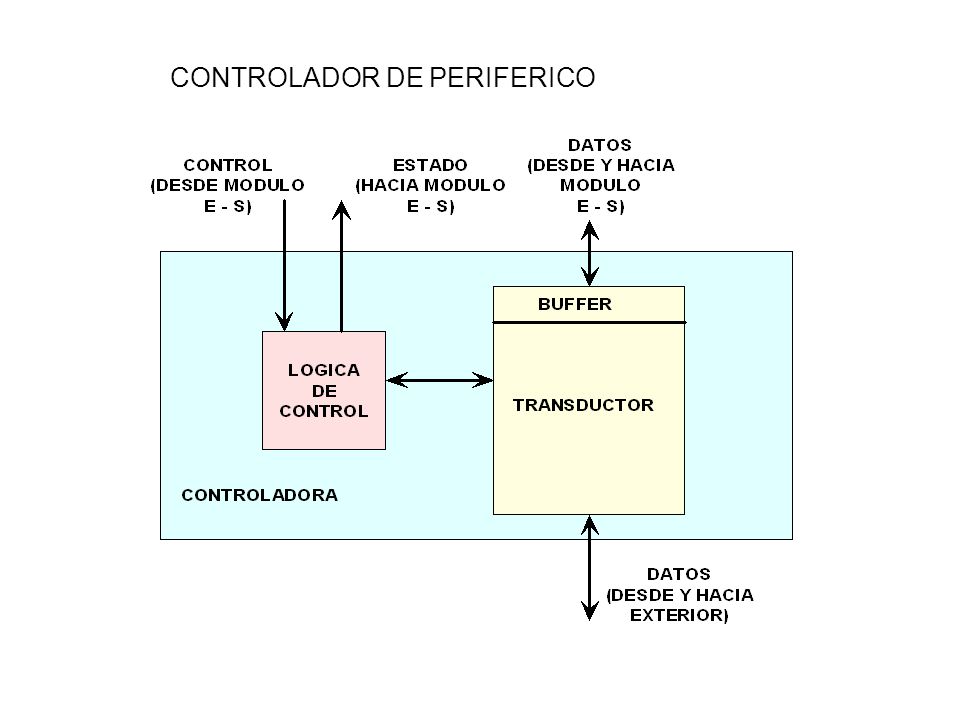

7 CONTROLADOR DE PERIFERICO

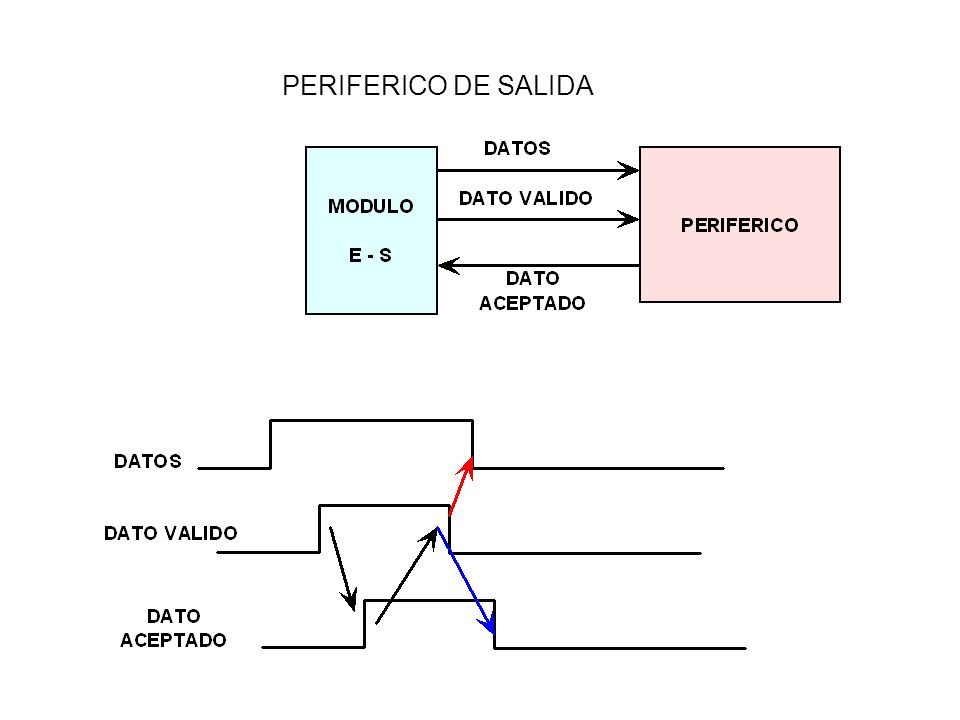

8 PERIFERICO DE SALIDA

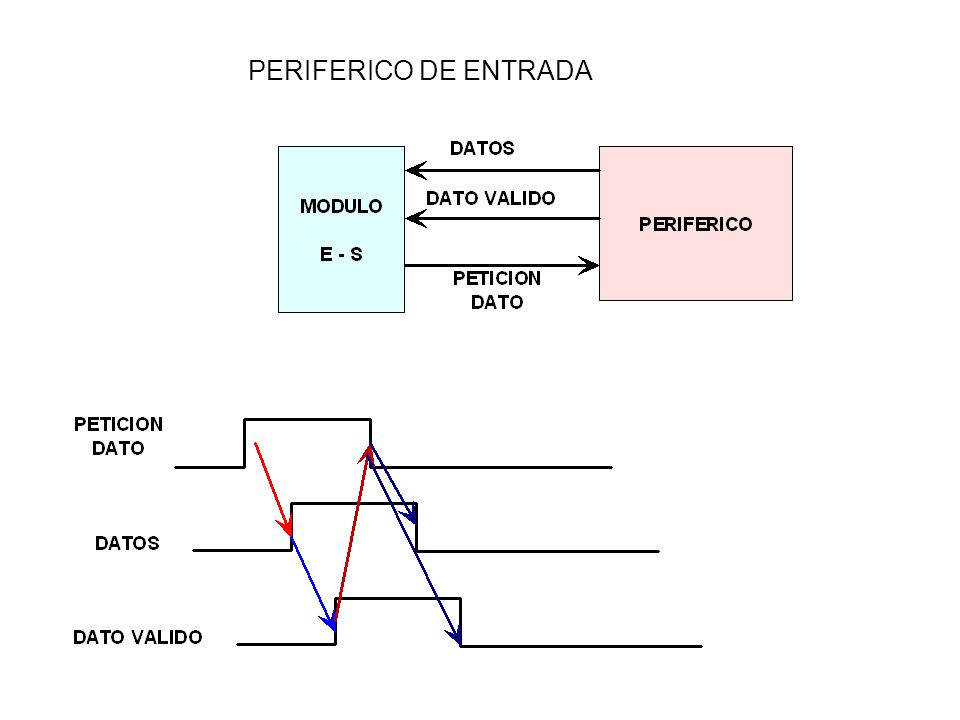

9 PERIFERICO DE ENTRADA

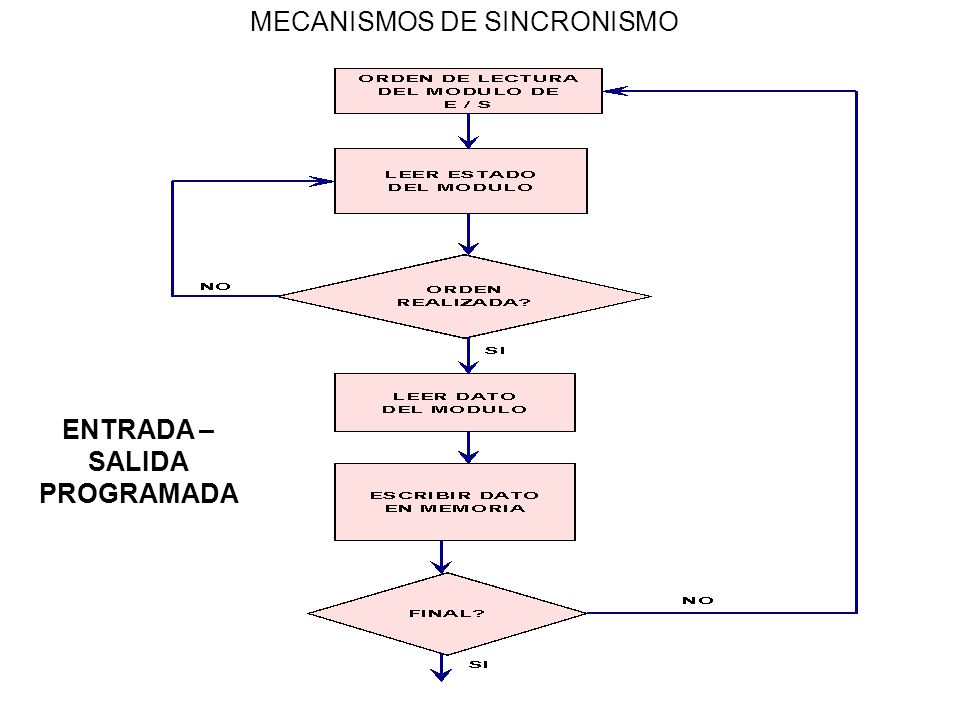

10 MECANISMOS DE SINCRONISMO ENTRADA – SALIDA PROGRAMADA

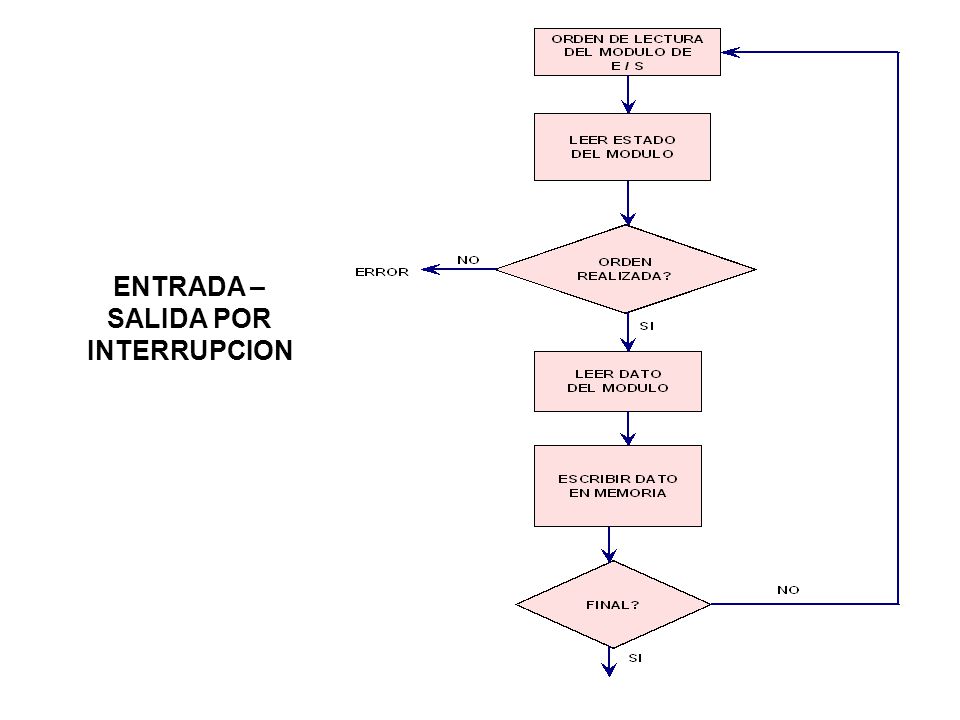

11 ENTRADA – SALIDA POR INTERRUPCION

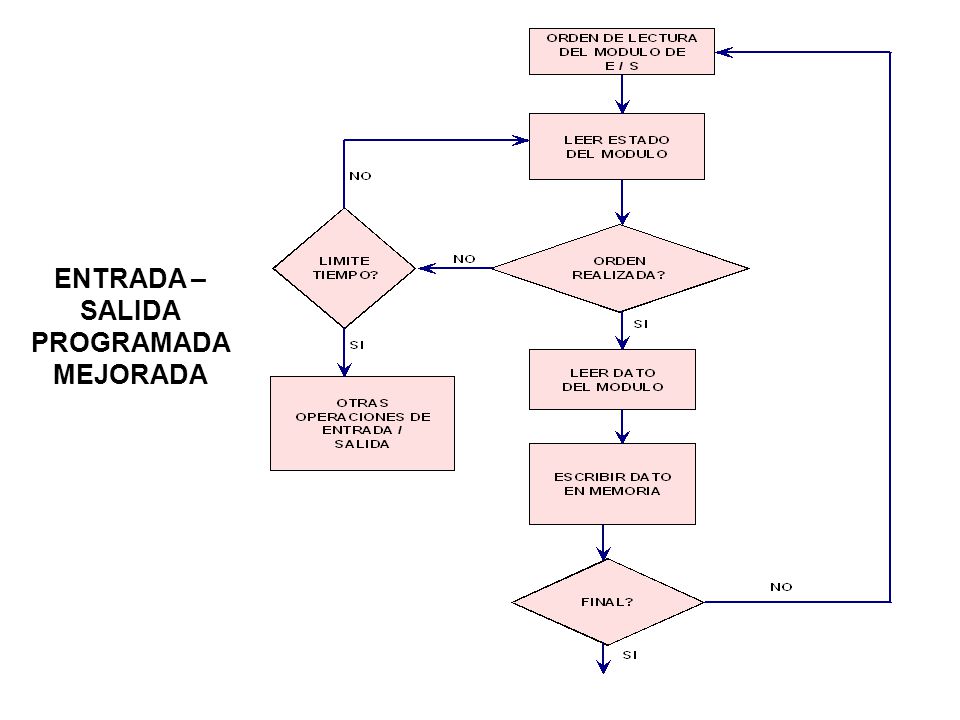

12 ENTRADA – SALIDA PROGRAMADA MEJORADA

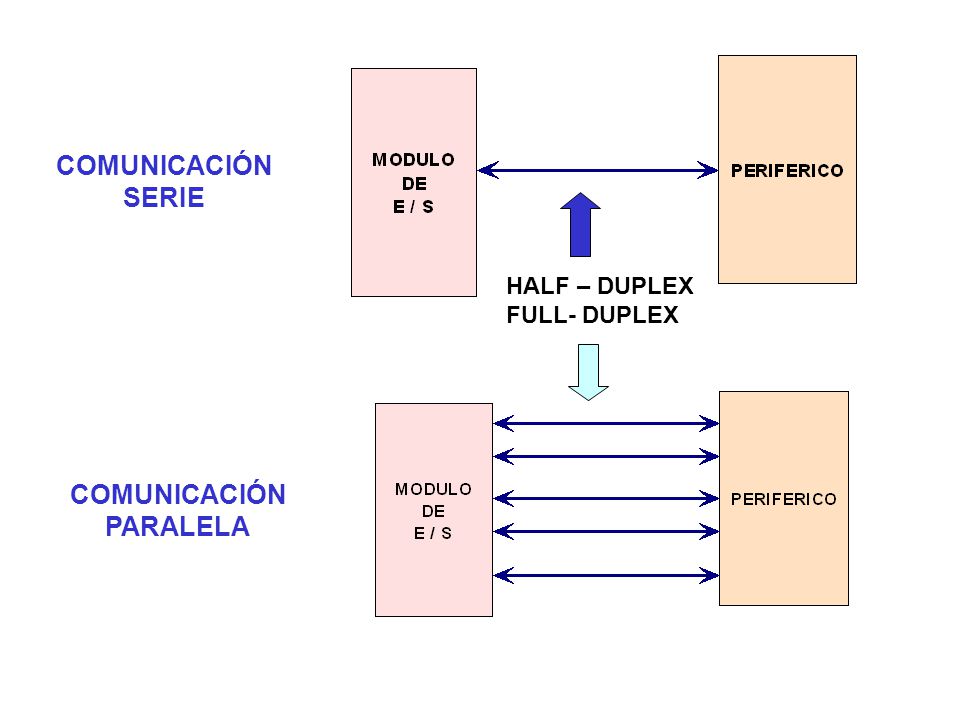

13 COMUNICACIÓN SERIE COMUNICACIÓN PARALELA HALF – DUPLEX FULL- DUPLEX

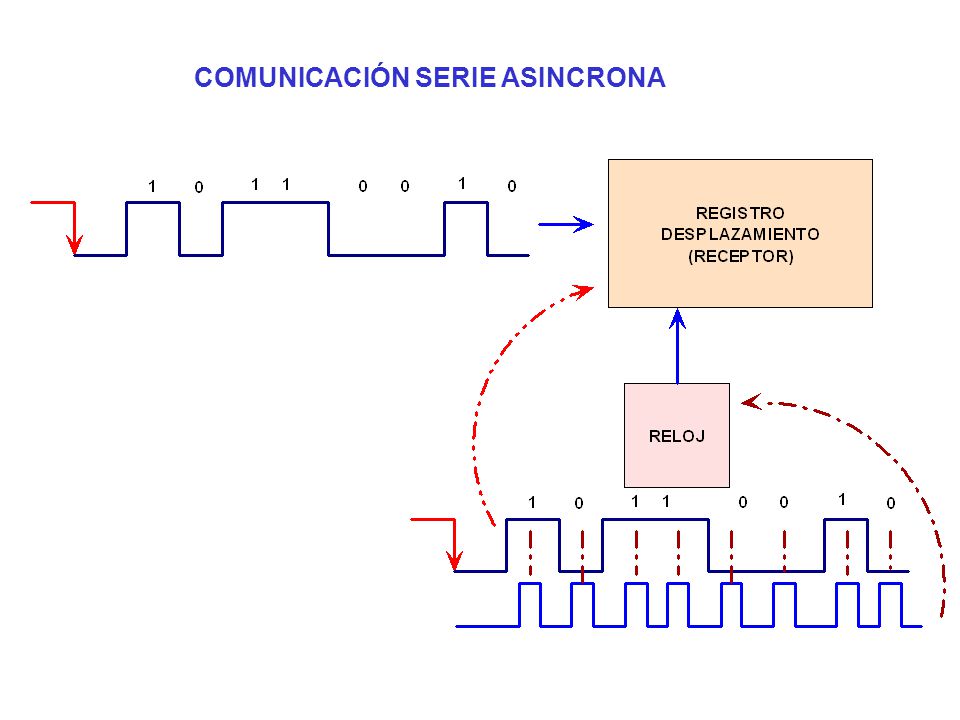

14 COMUNICACIÓN SERIE ASINCRONA

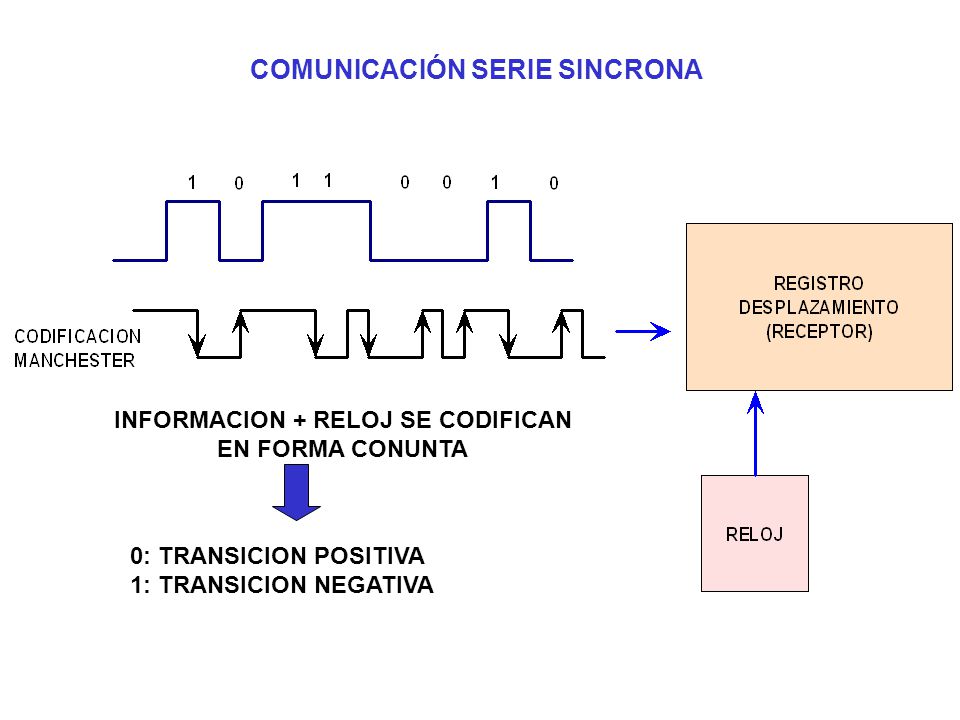

15 COMUNICACIÓN SERIE SINCRONA INFORMACION + RELOJ SE CODIFICAN EN FORMA CONUNTA 0: TRANSICION POSITIVA 1: TRANSICION NEGATIVA
