Convolución por bloques:

Presentación del tema: "Convolución por bloques:"— Transcripción de la presentación:

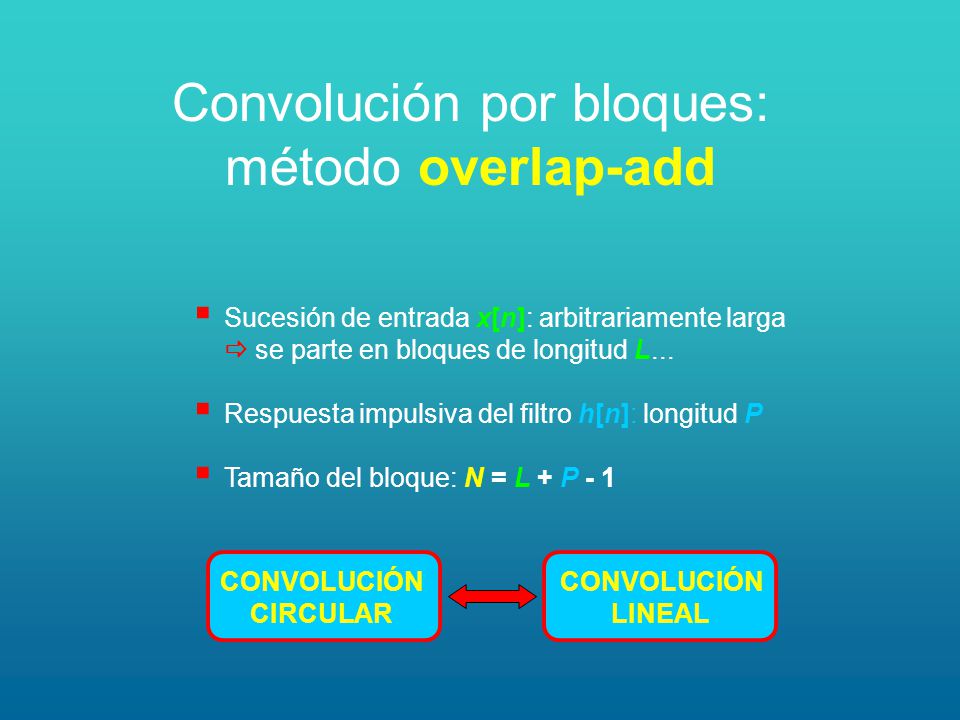

1 Convolución por bloques:
método overlap-add Sucesión de entrada x[n]: arbitrariamente larga  se parte en bloques de longitud L... Respuesta impulsiva del filtro h[n]: longitud P Tamaño del bloque: N = L + P - 1 CONVOLUCIÓN CIRCULAR CONVOLUCIÓN LINEAL

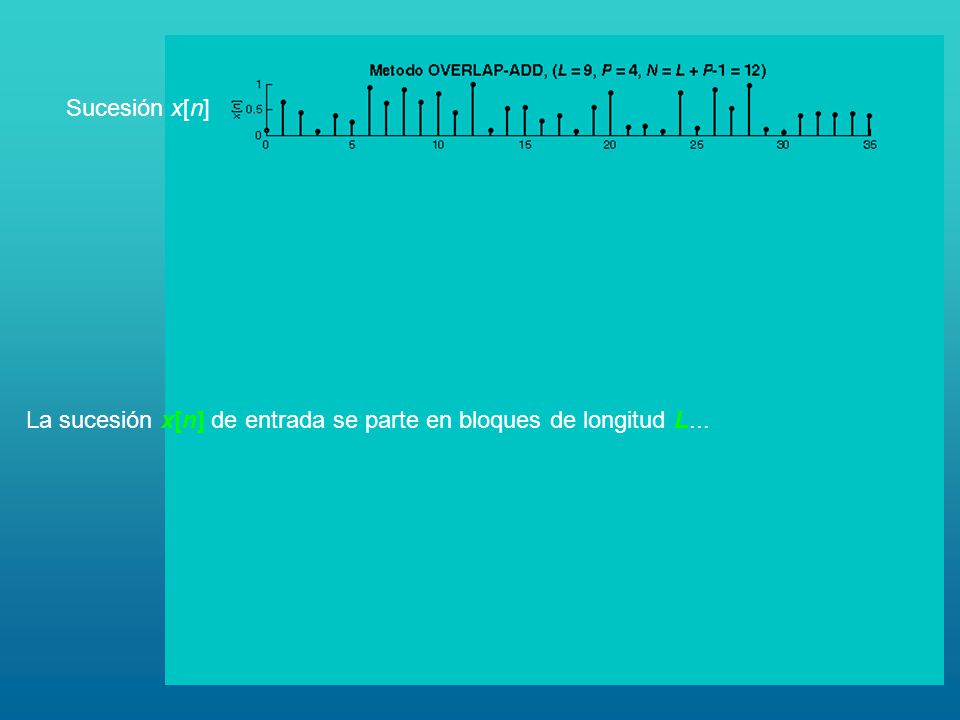

2 La sucesión x[n] de entrada se parte en bloques de longitud L...
PDS

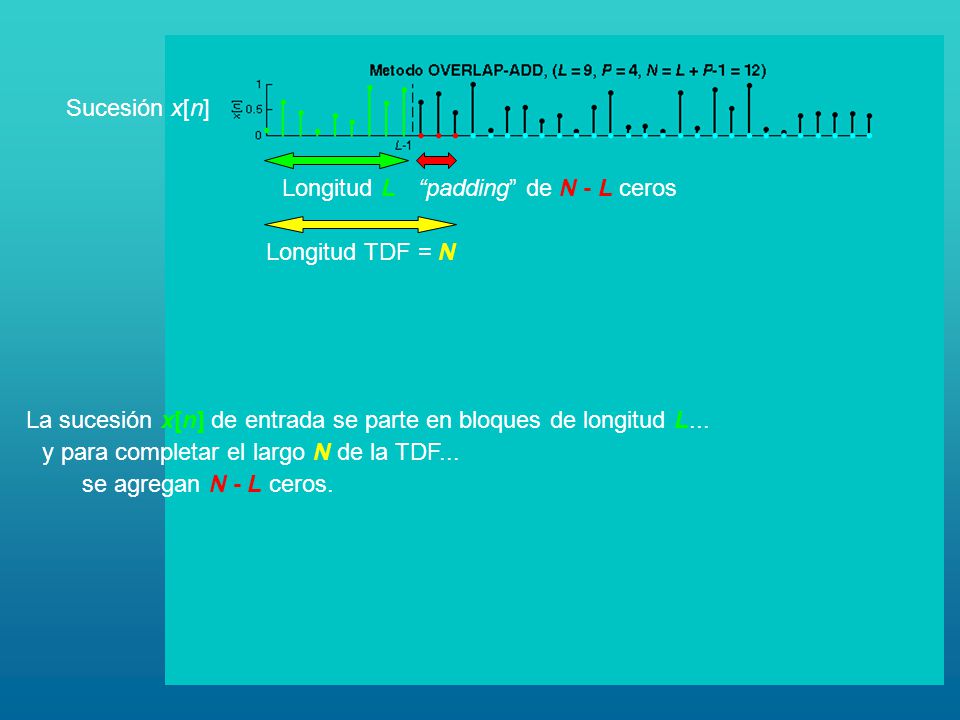

3 La sucesión x[n] de entrada se parte en bloques de longitud L...
“padding” de N - L ceros Longitud TDF = N La sucesión x[n] de entrada se parte en bloques de longitud L... y para completar el largo N de la TDF... se agregan N - L ceros. PDS

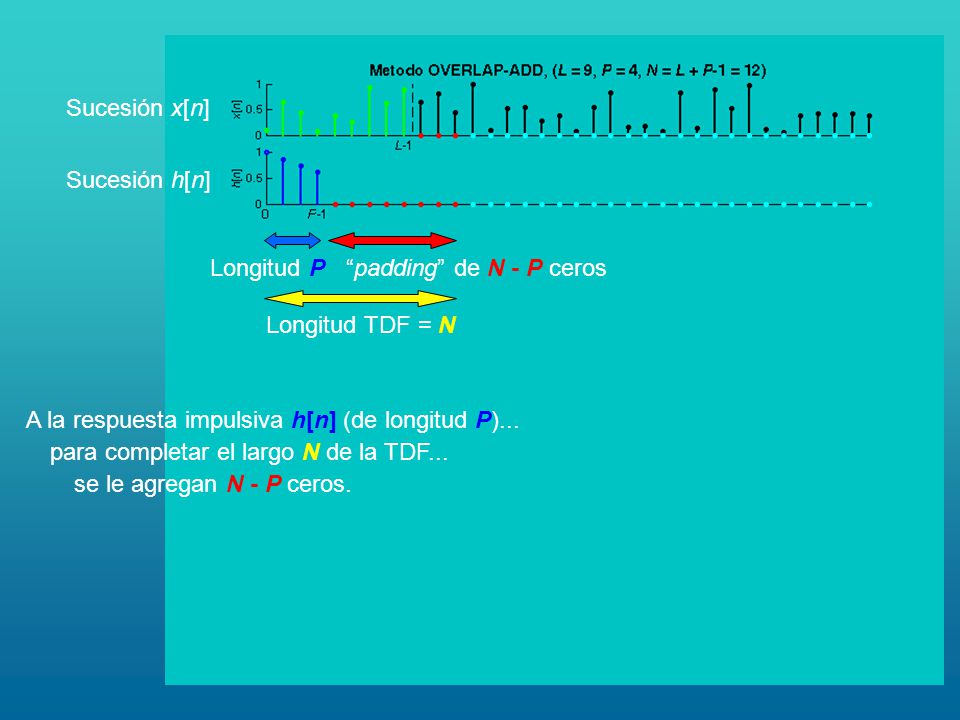

4 A la respuesta impulsiva h[n] (de longitud P)...
Sucesión x[n] Sucesión h[n] Longitud P “padding” de N - P ceros Longitud TDF = N A la respuesta impulsiva h[n] (de longitud P)... para completar el largo N de la TDF... se le agregan N - P ceros. PDS

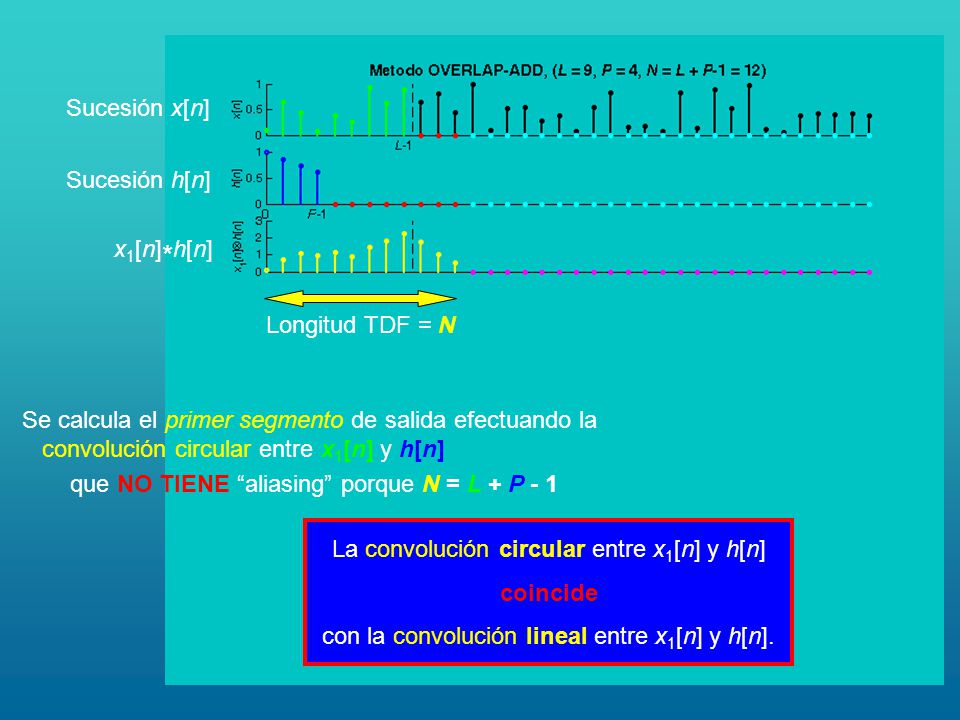

5 Se calcula el primer segmento de salida efectuando la
Sucesión x[n] Sucesión h[n] x1[n]*h[n] Longitud TDF = N Se calcula el primer segmento de salida efectuando la convolución circular entre x1[n] y h[n] que NO TIENE “aliasing” porque N = L + P - 1 La convolución circular entre x1[n] y h[n] coincide con la convolución lineal entre x1[n] y h[n]. PDS

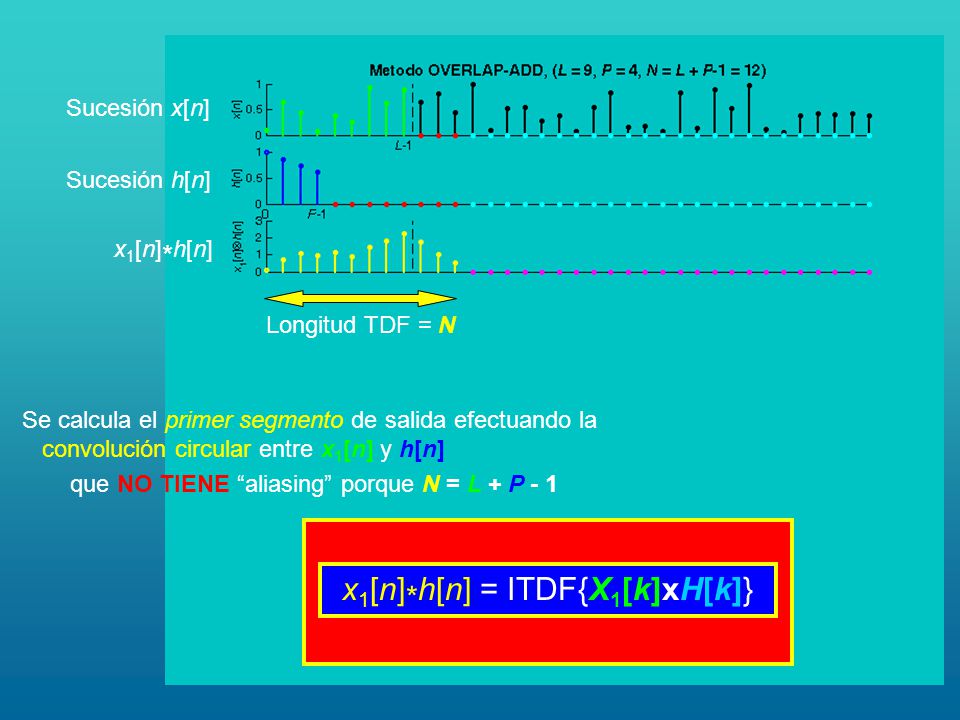

6 x1[n]*h[n] = ITDF{X1[k]xH[k]}
Sucesión x[n] Sucesión h[n] x1[n]*h[n] Longitud TDF = N Se calcula el primer segmento de salida efectuando la convolución circular entre x1[n] y h[n] que NO TIENE “aliasing” porque N = L + P - 1 x1[n]*h[n] = ITDF{X1[k]xH[k]} PDS

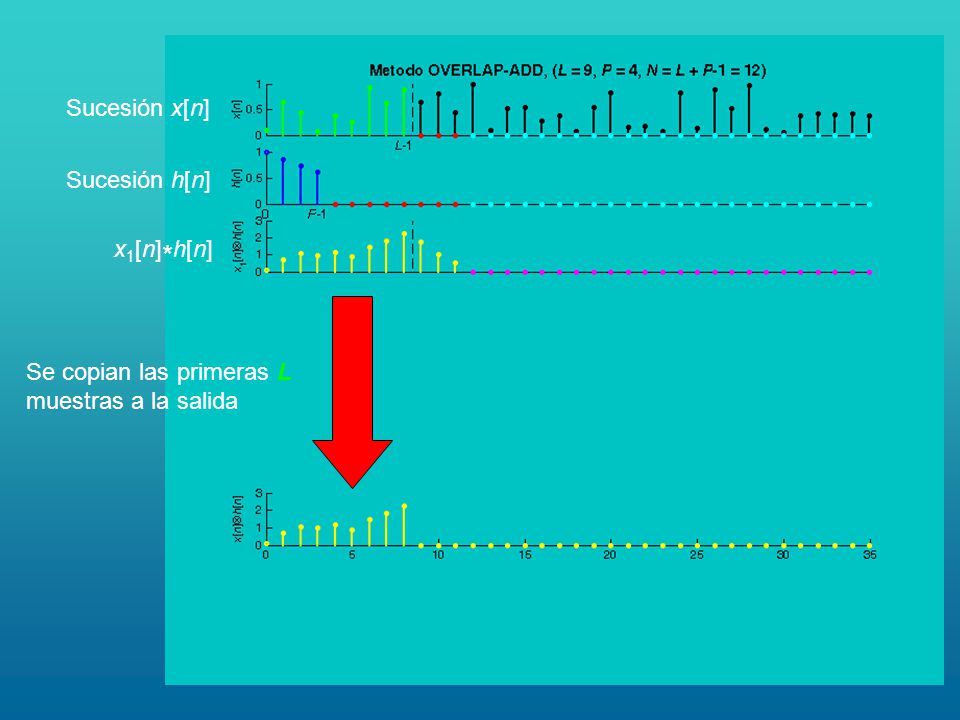

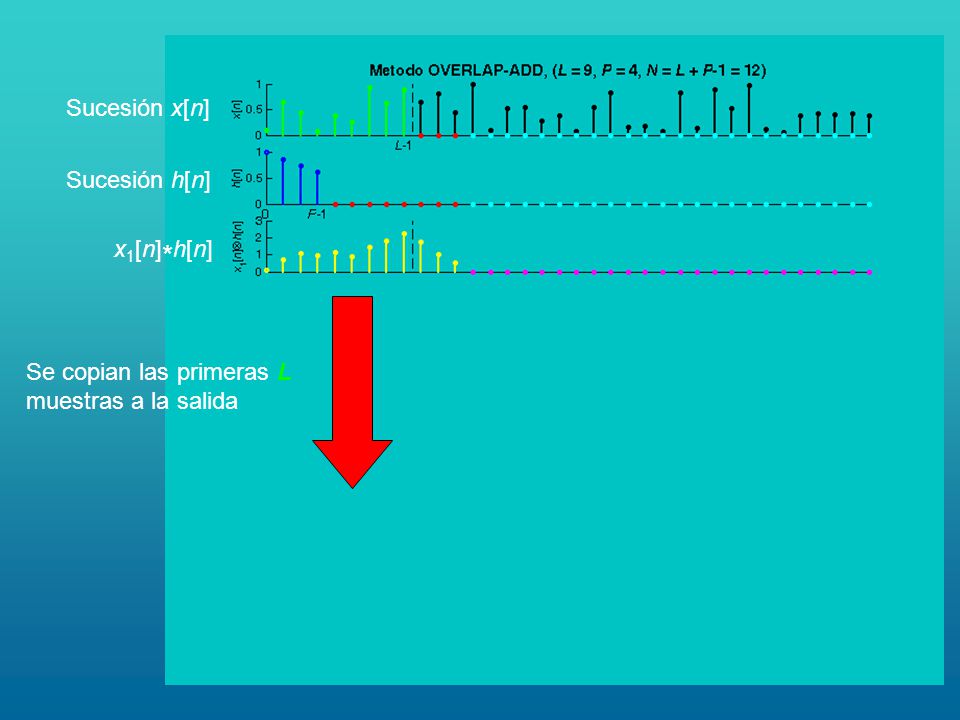

7 Se copian las primeras L muestras a la salida
Sucesión x[n] Sucesión h[n] x1[n]*h[n] Se copian las primeras L muestras a la salida PDS

8 Se copian las primeras L muestras a la salida
Sucesión x[n] Sucesión h[n] x1[n]*h[n] Se copian las primeras L muestras a la salida PDS

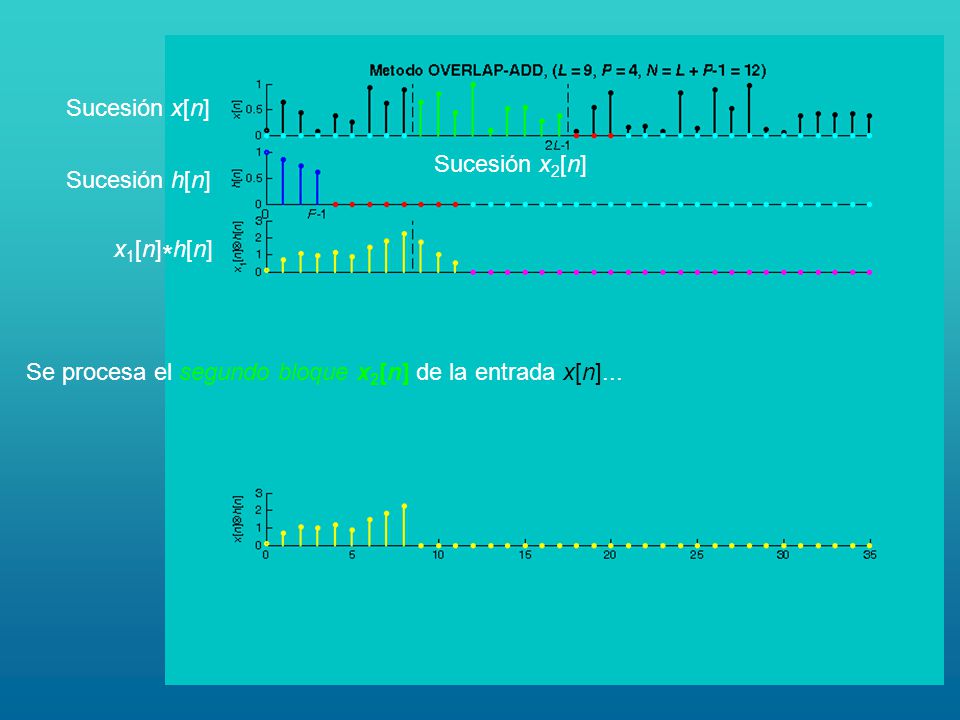

9 Se procesa el segundo bloque x2[n] de la entrada x[n]...
Sucesión x[n] Sucesión x2[n] Sucesión h[n] x1[n]*h[n] Se procesa el segundo bloque x2[n] de la entrada x[n]... PDS

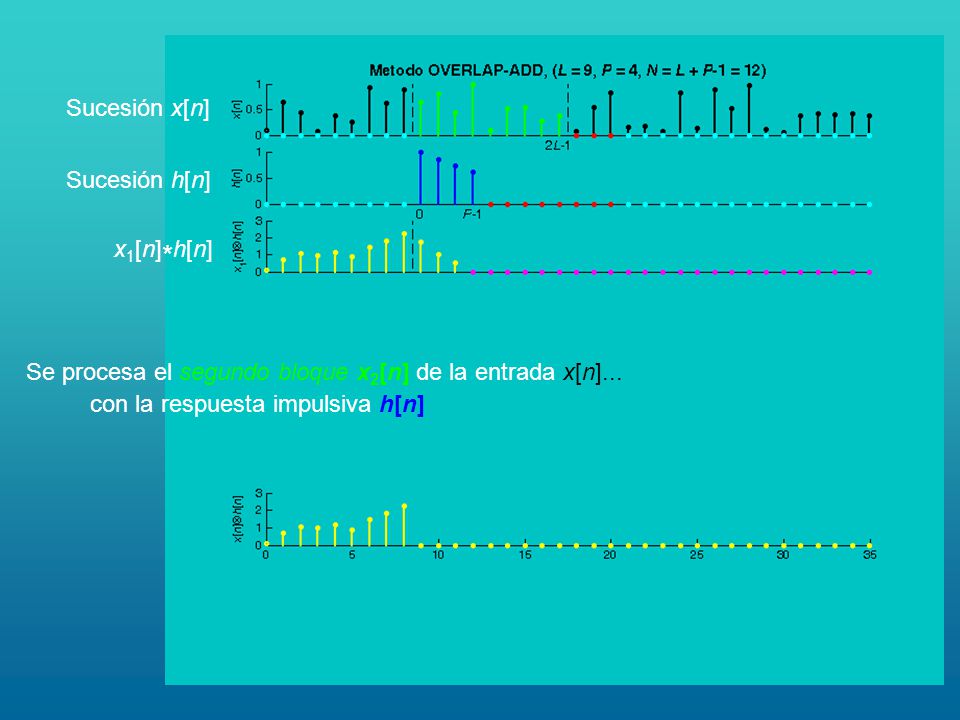

10 Se procesa el segundo bloque x2[n] de la entrada x[n]...
Sucesión x[n] Sucesión h[n] x1[n]*h[n] Se procesa el segundo bloque x2[n] de la entrada x[n]... con la respuesta impulsiva h[n] PDS

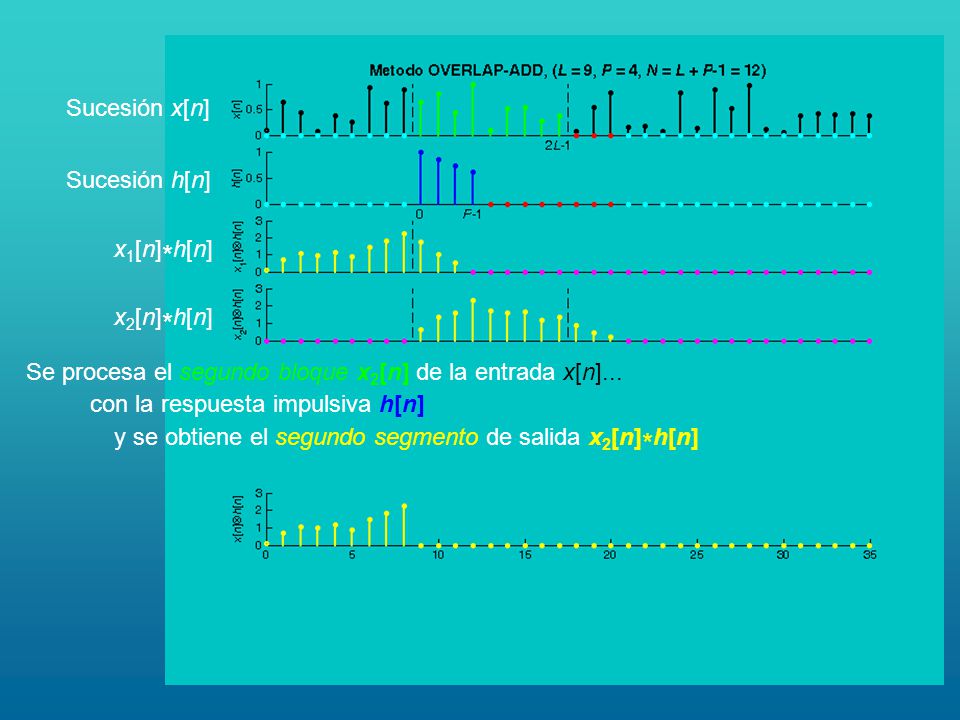

11 Se procesa el segundo bloque x2[n] de la entrada x[n]...
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] Se procesa el segundo bloque x2[n] de la entrada x[n]... con la respuesta impulsiva h[n] y se obtiene el segundo segmento de salida x2[n]*h[n] PDS

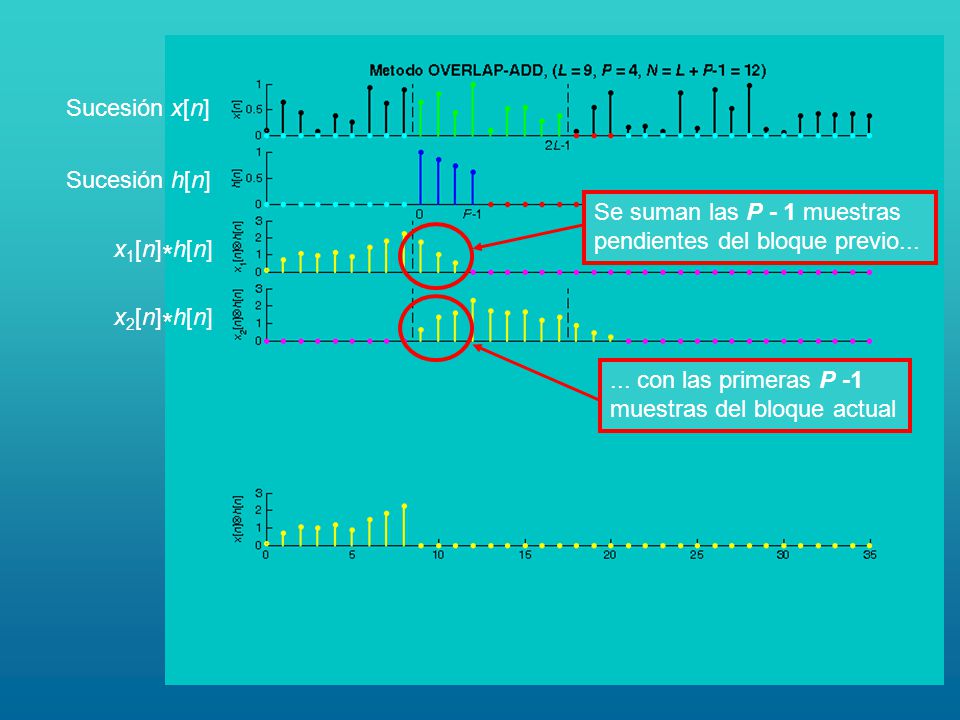

12 Se suman las P - 1 muestras pendientes del bloque previo... x1[n]*h[n]
Sucesión x[n] Sucesión h[n] Se suman las P - 1 muestras pendientes del bloque previo... x1[n]*h[n] x2[n]*h[n] ... con las primeras P -1 muestras del bloque actual PDS

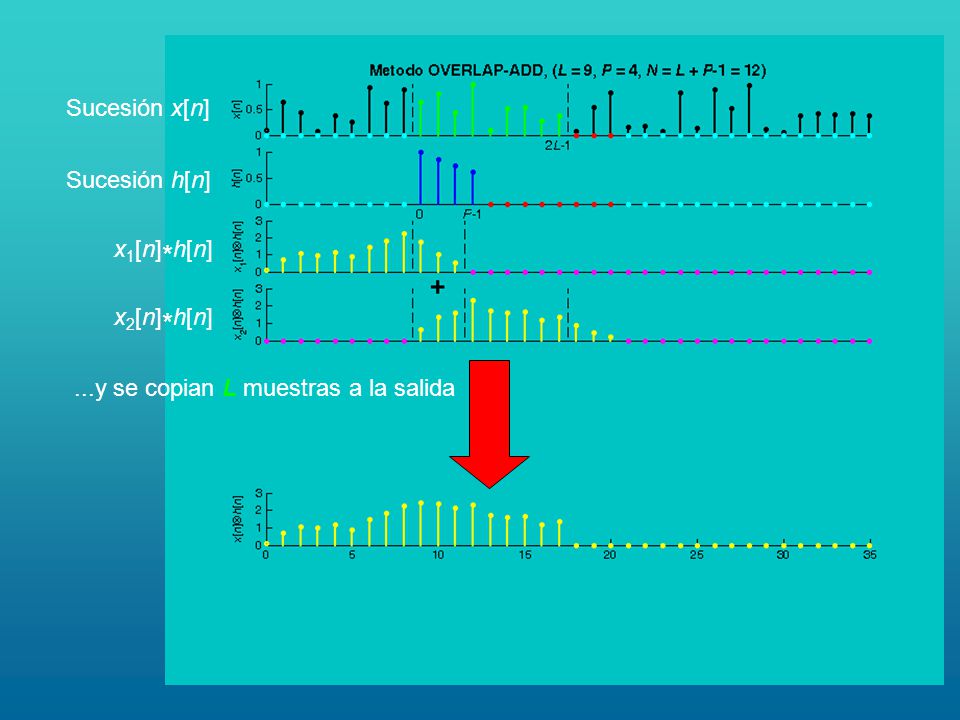

13 ...y se copian L muestras a la salida
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] ...y se copian L muestras a la salida PDS

14 ...y se copian L muestras a la salida
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] ...y se copian L muestras a la salida PDS

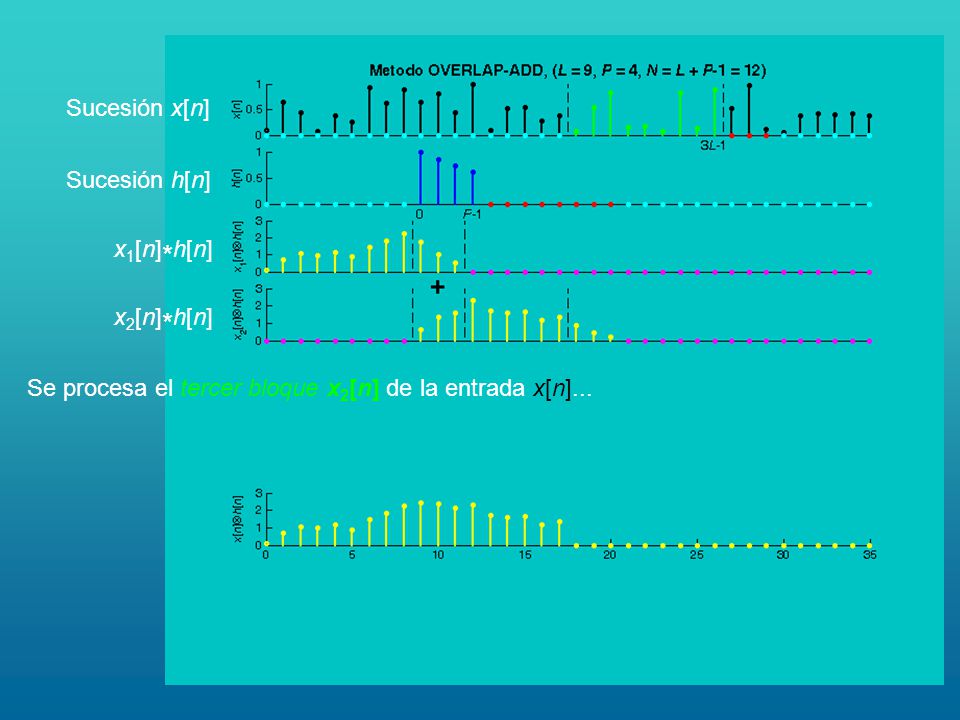

15 Se procesa el tercer bloque x2[n] de la entrada x[n]...
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] Se procesa el tercer bloque x2[n] de la entrada x[n]... PDS

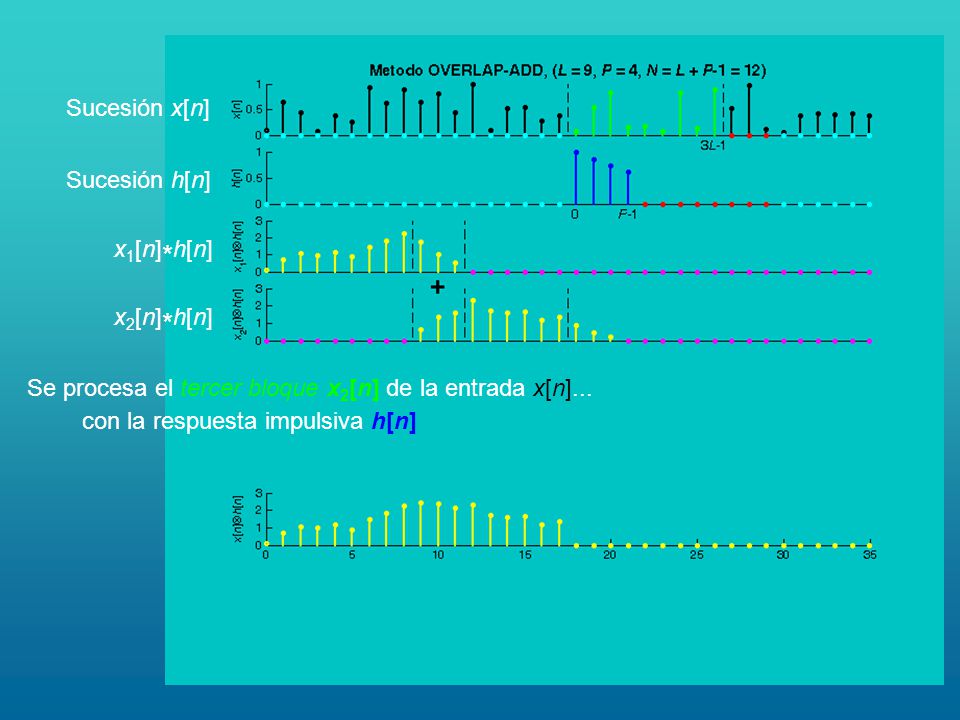

16 Se procesa el tercer bloque x2[n] de la entrada x[n]...
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] Se procesa el tercer bloque x2[n] de la entrada x[n]... con la respuesta impulsiva h[n] PDS

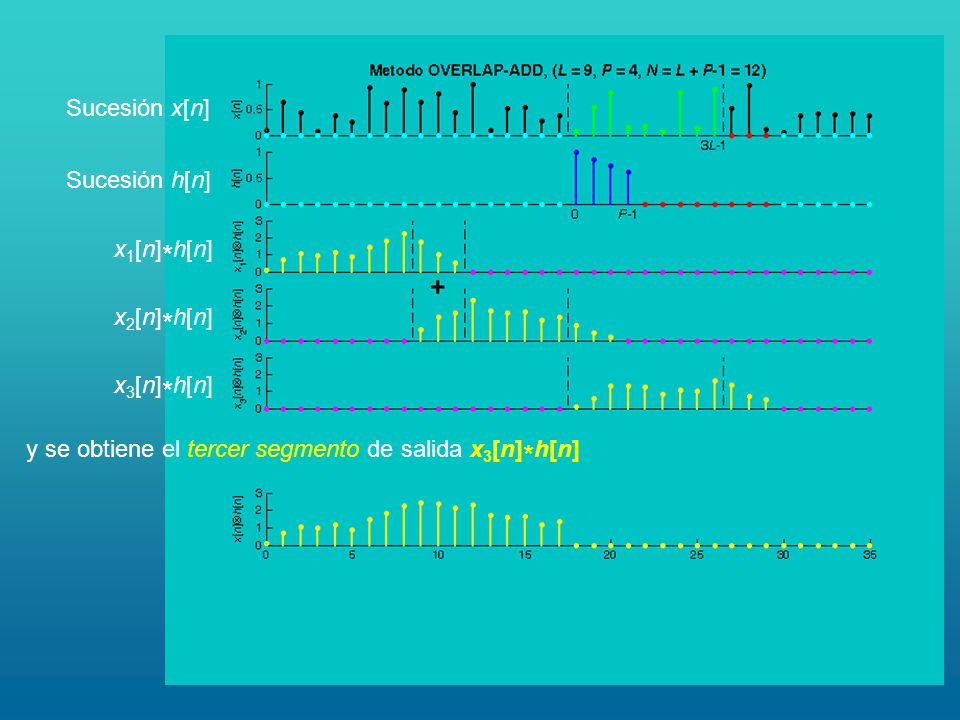

17 y se obtiene el tercer segmento de salida x3[n]*h[n]
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n] y se obtiene el tercer segmento de salida x3[n]*h[n] PDS

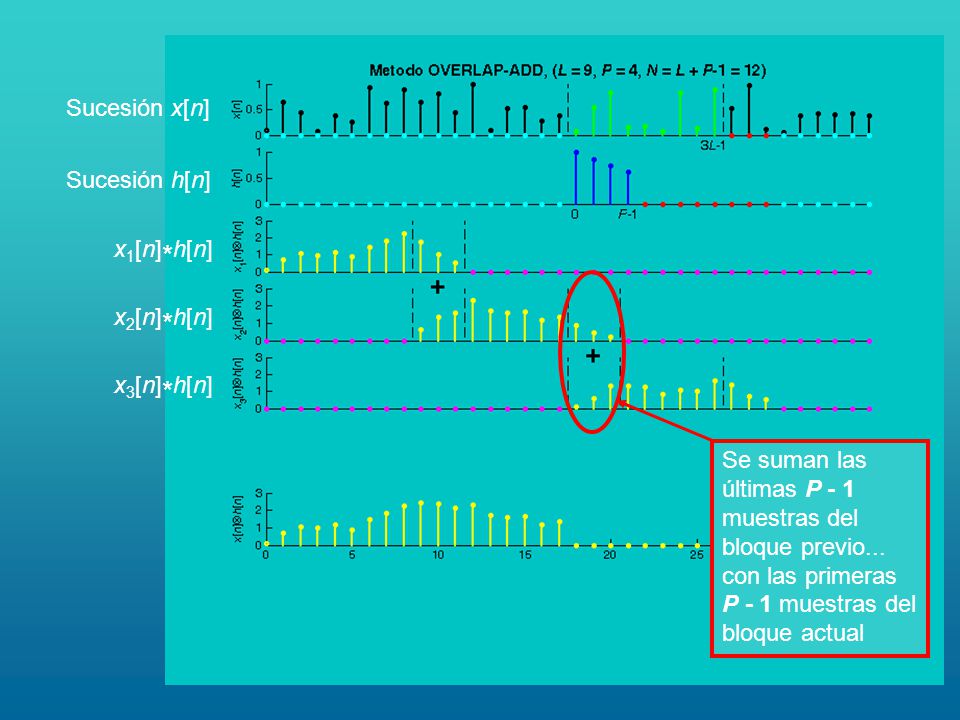

18 Se suman las últimas P - 1 muestras del bloque previo...
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n] Se suman las últimas P - 1 muestras del bloque previo... con las primeras P - 1 muestras del bloque actual PDS

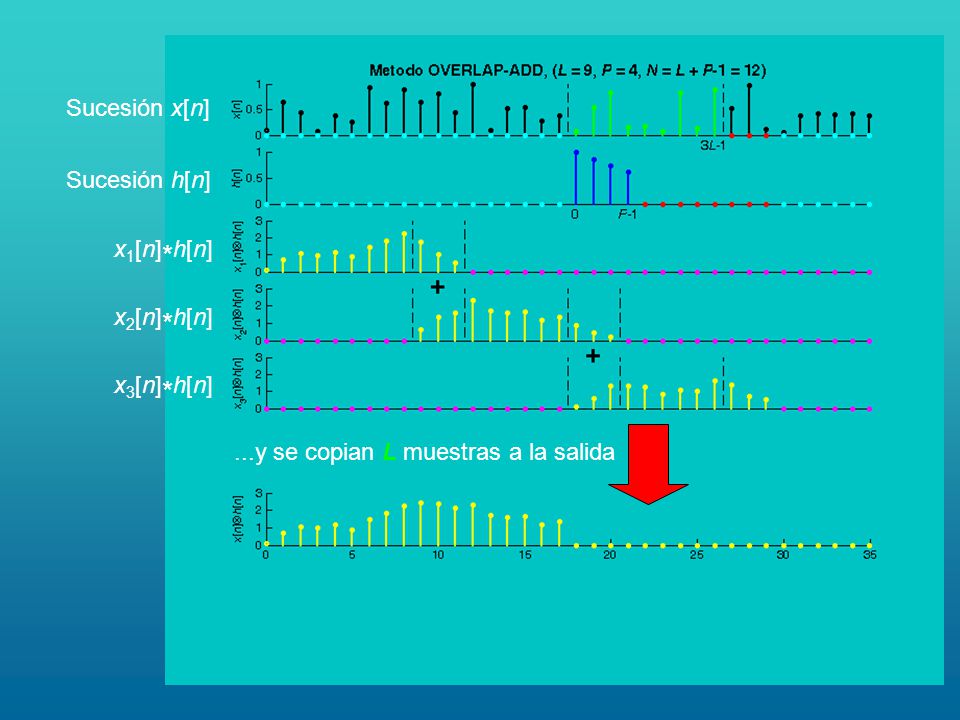

19 ...y se copian L muestras a la salida
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n] ...y se copian L muestras a la salida PDS

20 ...y se copian L muestras a la salida
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n] ...y se copian L muestras a la salida PDS

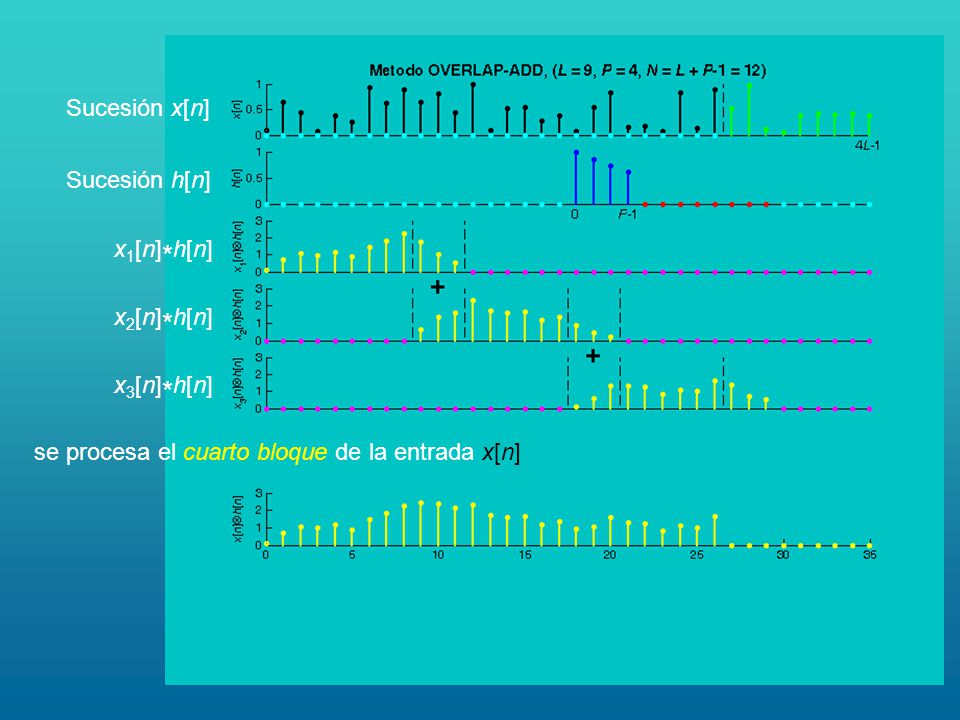

21 se procesa el cuarto bloque de la entrada x[n]
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n] se procesa el cuarto bloque de la entrada x[n] PDS

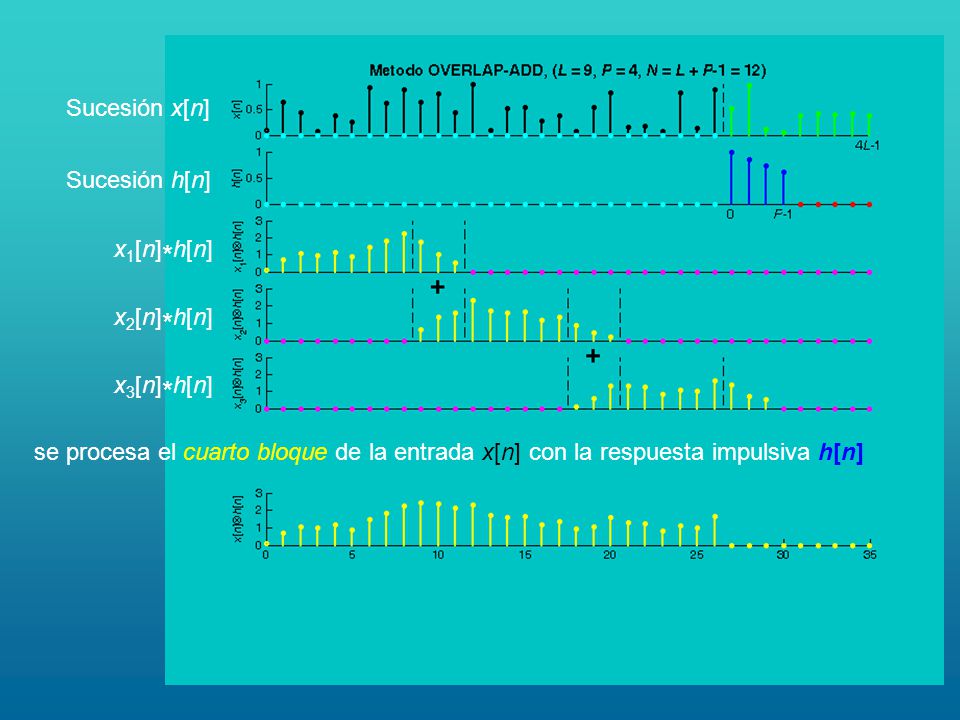

22 se procesa el cuarto bloque de la entrada x[n]
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n] se procesa el cuarto bloque de la entrada x[n] con la respuesta impulsiva h[n] PDS

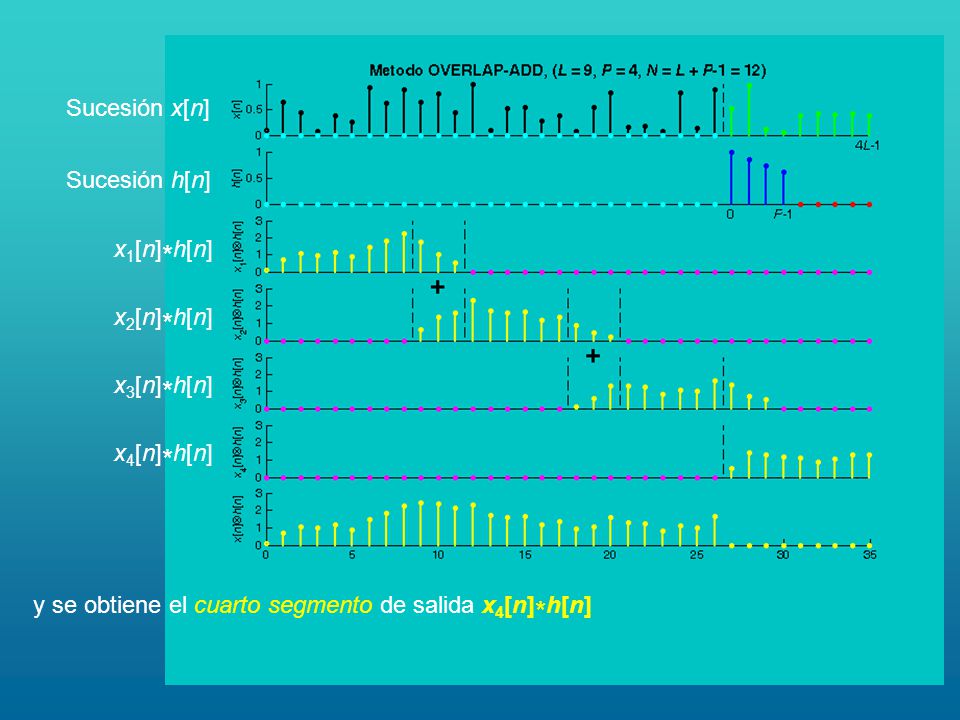

23 y se obtiene el cuarto segmento de salida x4[n]*h[n]
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n] x4[n]*h[n] y se obtiene el cuarto segmento de salida x4[n]*h[n] PDS

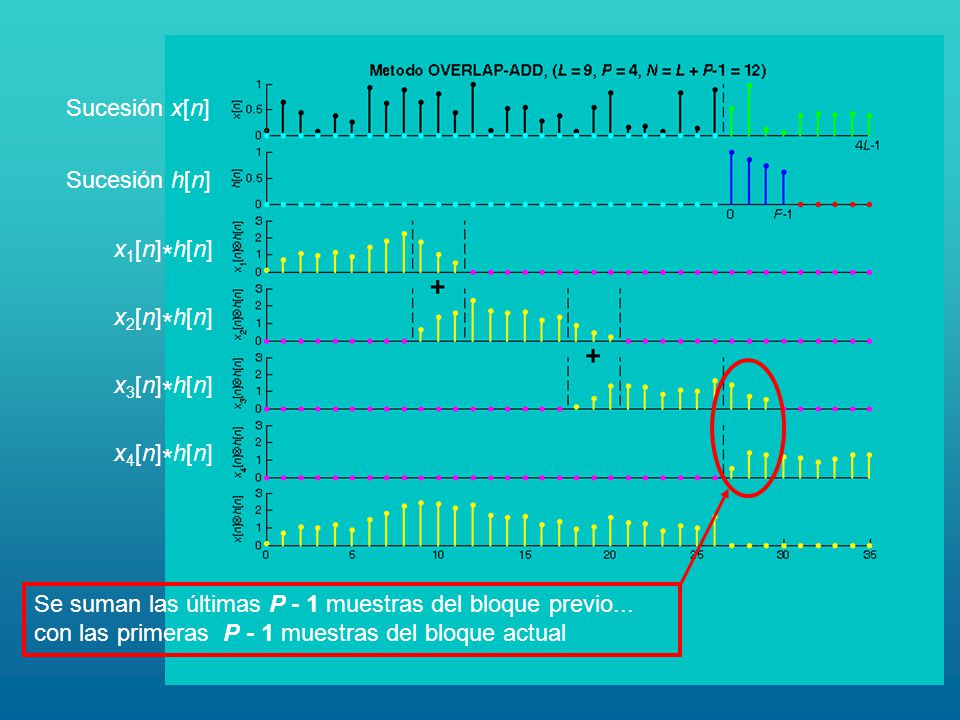

24 Se suman las últimas P - 1 muestras del bloque previo...
Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n] x4[n]*h[n] Se suman las últimas P - 1 muestras del bloque previo... con las primeras P - 1 muestras del bloque actual PDS

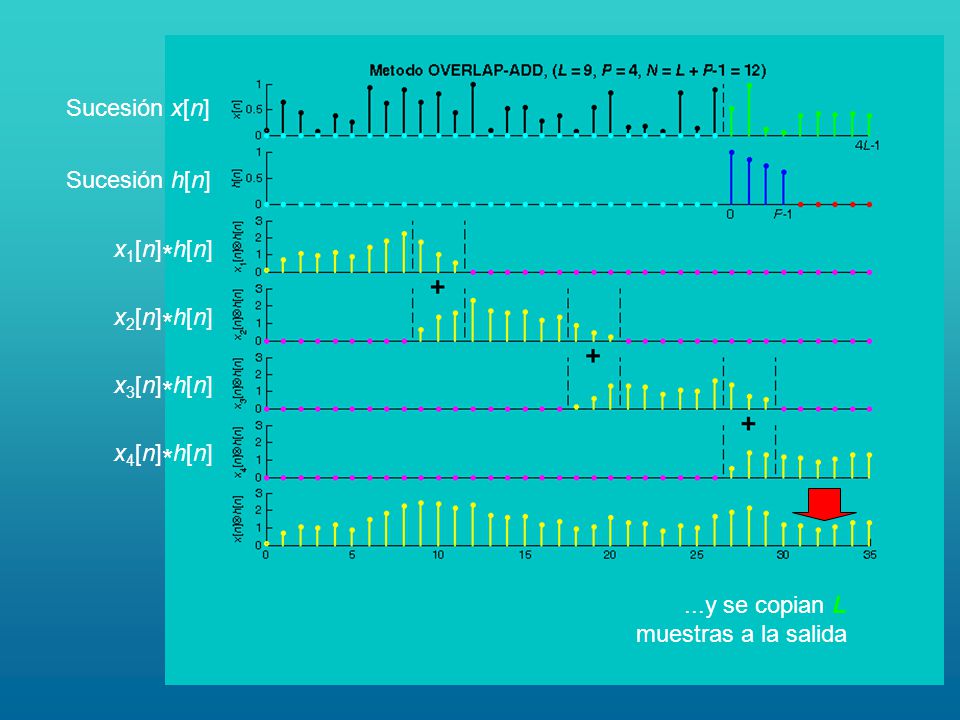

25 Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n]
...y se copian L muestras a la salida PDS

26 Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n]
...y se copian L muestras a la salida PDS

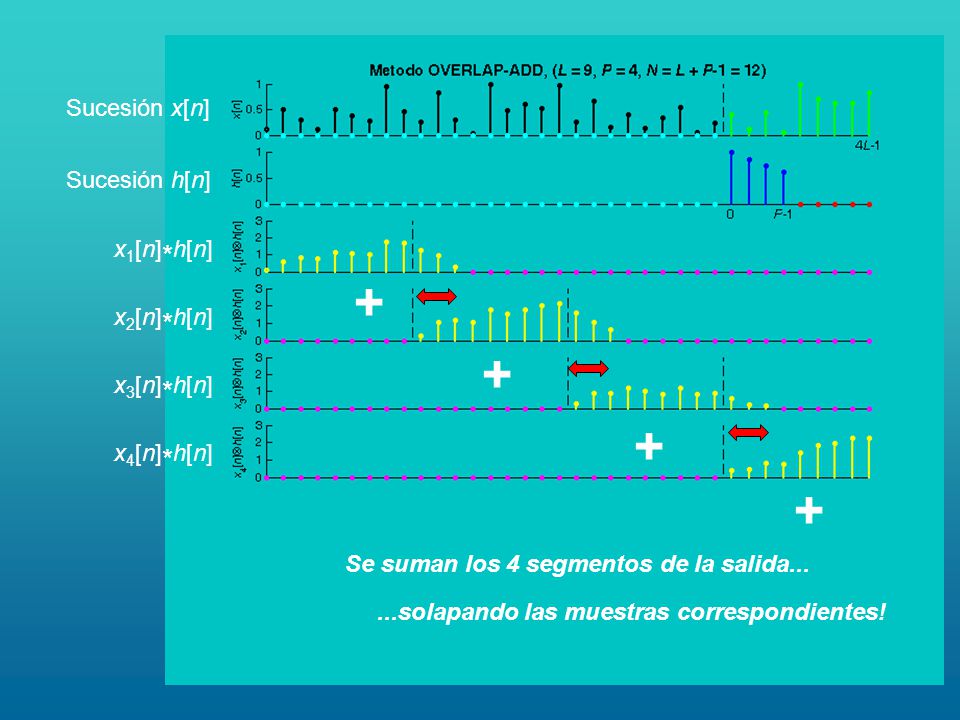

27 + + + + Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n]
Se suman los 4 segmentos de la salida... ...solapando las muestras correspondientes! PDS

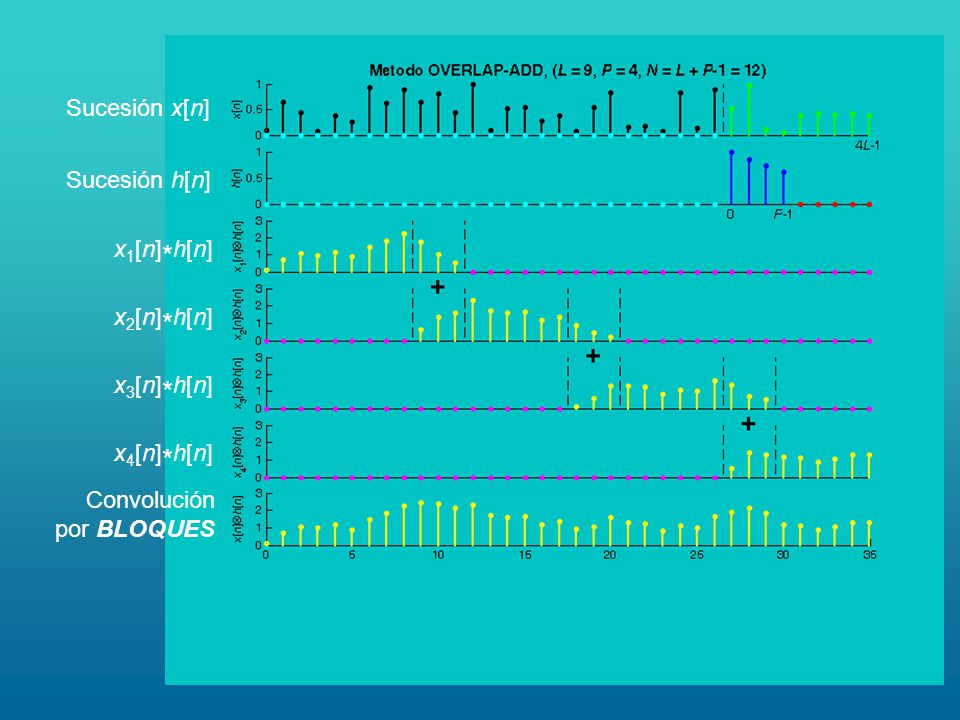

28 Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n]
Convolución por BLOQUES PDS

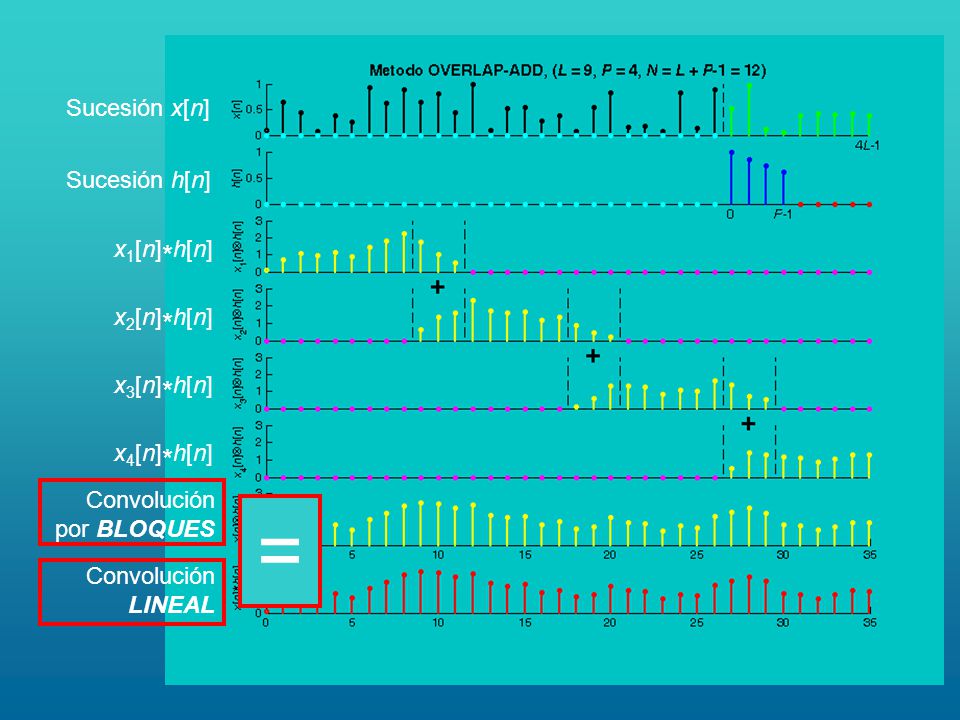

29 = Sucesión x[n] Sucesión h[n] x1[n]*h[n] x2[n]*h[n] x3[n]*h[n]
Convolución por BLOQUES = Convolución LINEAL PDS
