1 DISPAROS CON ARMA DE FUEGO

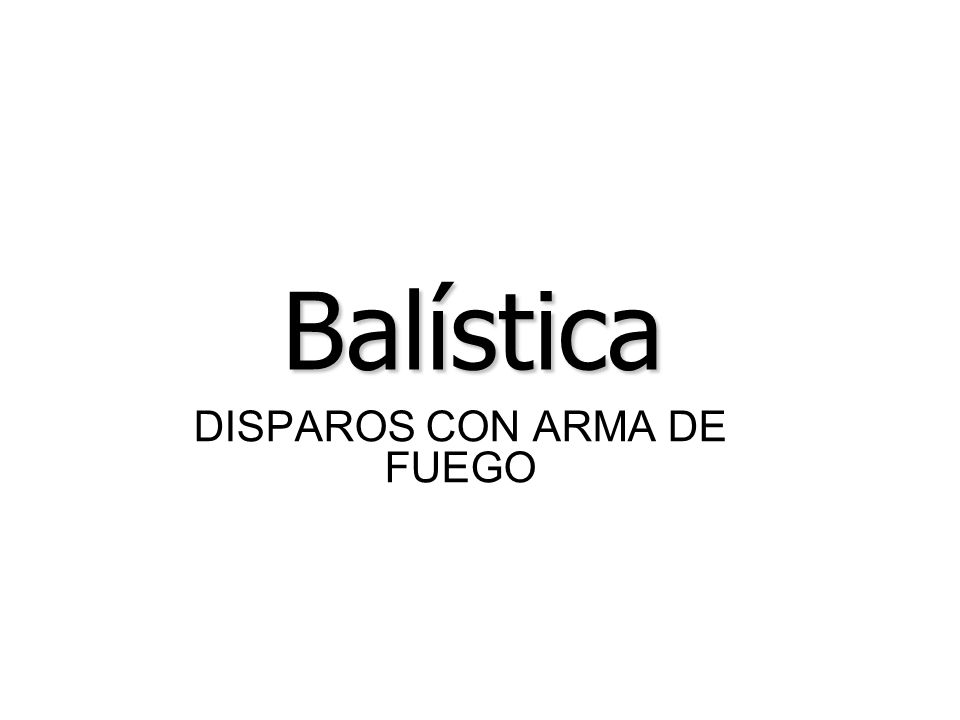

Balística DISPAROS CON ARMA DE FUEGO

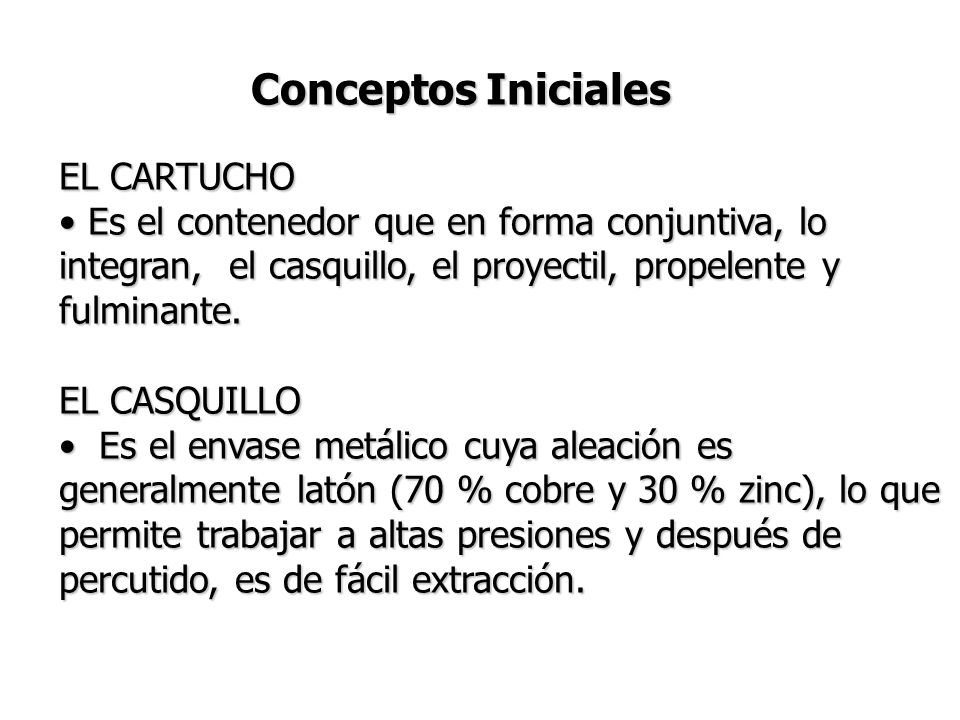

2 Conceptos Iniciales EL CARTUCHO
Es el contenedor que en forma conjuntiva, lo integran, el casquillo, el proyectil, propelente y fulminante. EL CASQUILLO Es el envase metálico cuya aleación es generalmente latón (70 % cobre y 30 % zinc), lo que permite trabajar a altas presiones y después de percutido, es de fácil extracción.

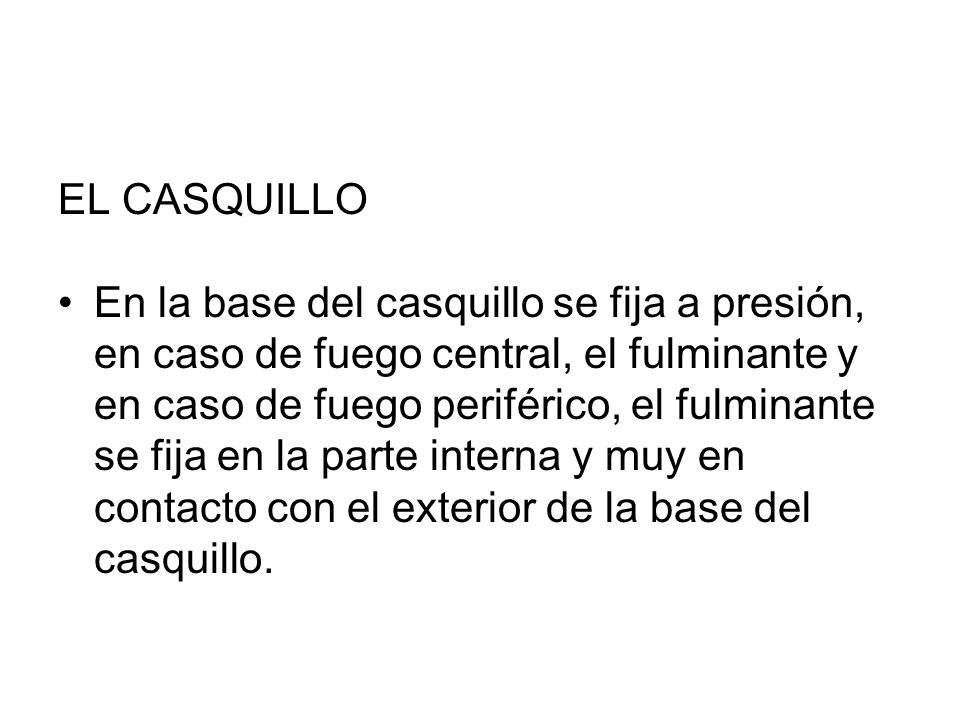

3 EL CASQUILLO En la base del casquillo se fija a presión, en caso de fuego central, el fulminante y en caso de fuego periférico, el fulminante se fija en la parte interna y muy en contacto con el exterior de la base del casquillo.

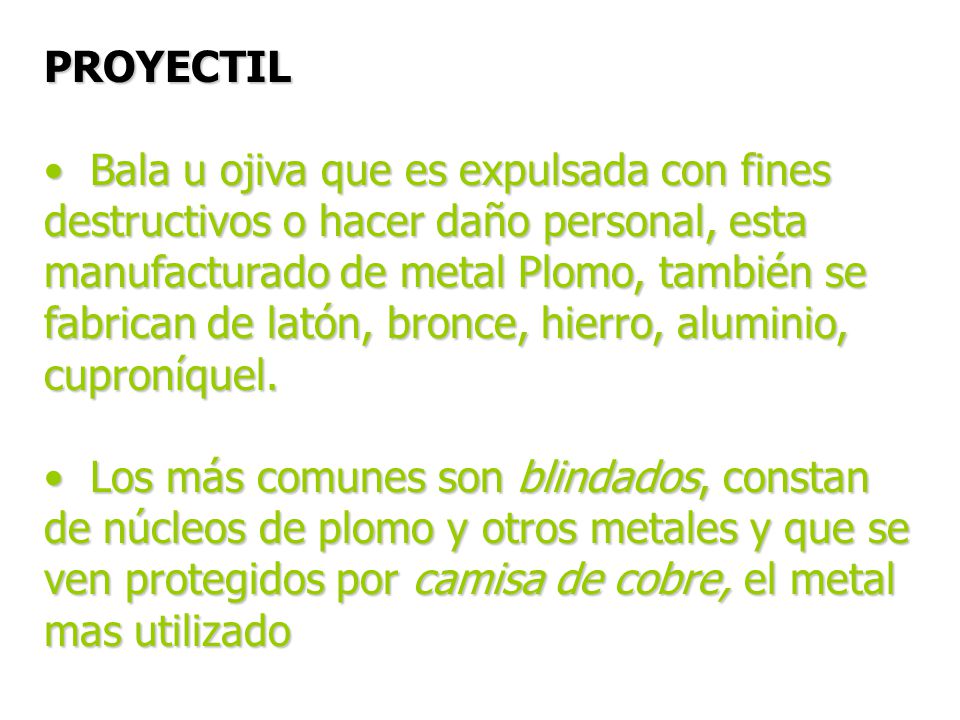

4 PROYECTIL Bala u ojiva que es expulsada con fines destructivos o hacer daño personal, esta manufacturado de metal Plomo, también se fabrican de latón, bronce, hierro, aluminio, cuproníquel. Los más comunes son blindados, constan de núcleos de plomo y otros metales y que se ven protegidos por camisa de cobre, el metal mas utilizado

5 PÓLVORA Propelente sólido y que consisten en compuestos químicos, diseñados para arder bajo condiciones controladas y que al ser utilizadas de manera conveniente, impulsan proyectiles a grandes velocidades. La Nitrocelulosa y la Nitroglicerina, pueden mezclarse con acetona para formar cuerdas y fideos, que se cortan en distintas longitudes para formar una pólvora denominada cordita.

6 POLVORA La cordita y la balistita, son conocidas como pólvoras de doble base, a los que se le agregan algunos otros elementos como atenuadores, para reducir la temperatura de la llama y bien para disminuir la llamarada en la boca del cañón.

7 POLVORA La composición básica de las pólvoras de doble base es la siguiente: Nitrocelulosa. Nitroglicerina. Estabilizadores Térmicos. Antiestáticos y Antihumectantes.

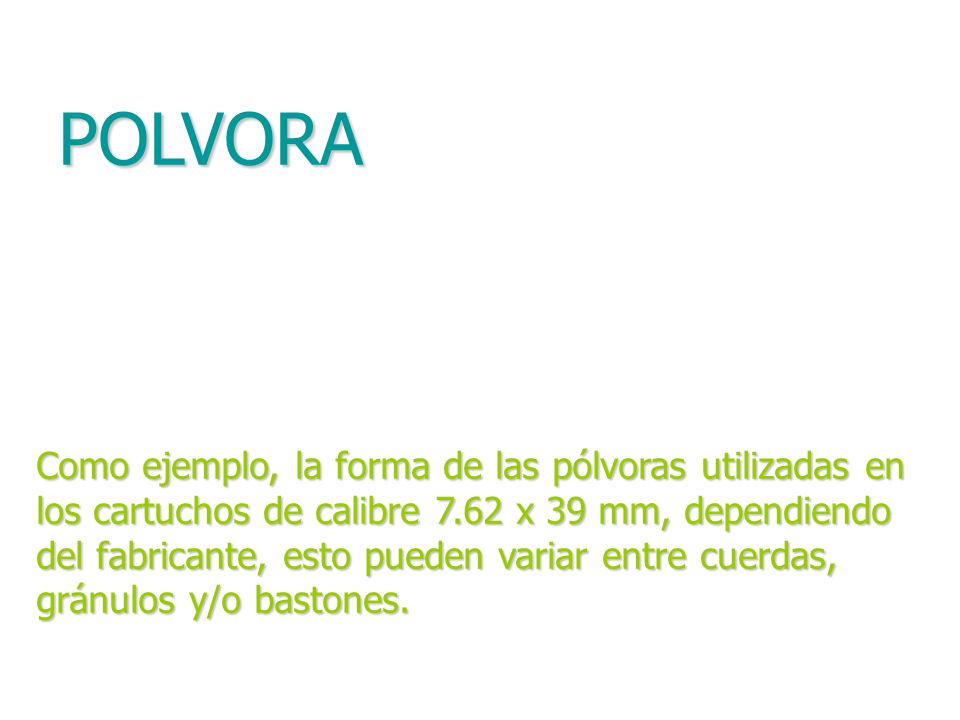

8 POLVORA Como ejemplo, la forma de las pólvoras utilizadas en los cartuchos de calibre 7.62 x 39 mm, dependiendo del fabricante, esto pueden variar entre cuerdas, gránulos y/o bastones.

9 COMPONENTES Elementos de la pólvora de doble base actual:
Nitrocelulosa, Nitroglicerina, Nitrato de potasio, Nitrato de BARIO, Nitrobenceno, Dicloratos, Oxalatos y Grafitos. Elementos del fulminante: OXIDO DE PLOMO, Estifnato de PLOMO, Nitrato de BARIO Trisulfuro de ANTIMONIO.

10 INTERÉS CRIMINALÍSTICO

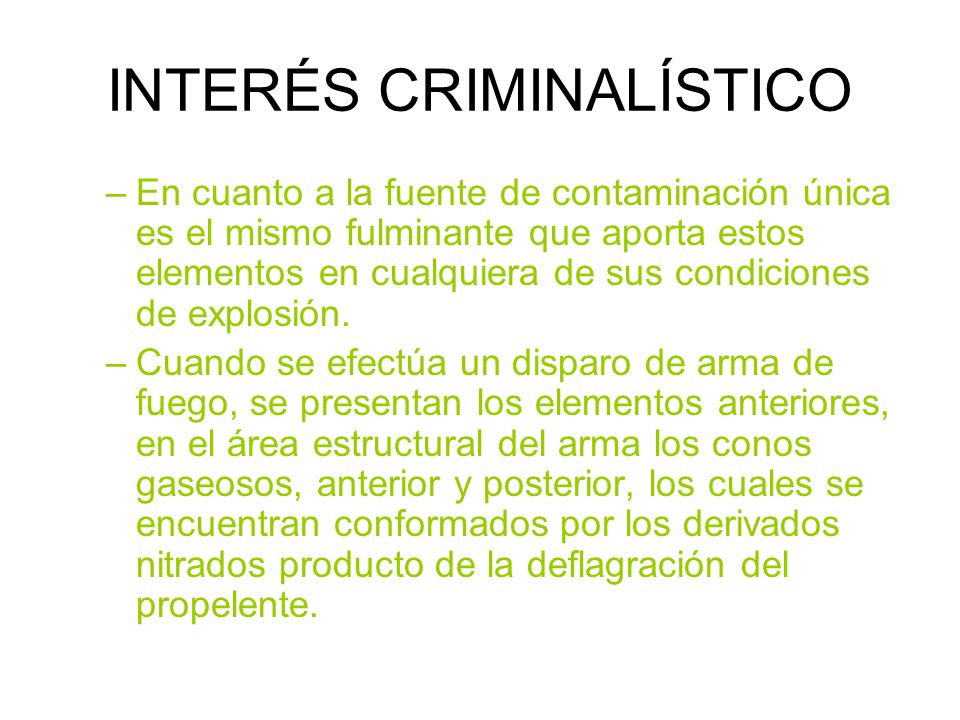

En cuanto a la fuente de contaminación única es el mismo fulminante que aporta estos elementos en cualquiera de sus condiciones de explosión. Cuando se efectúa un disparo de arma de fuego, se presentan los elementos anteriores, en el área estructural del arma los conos gaseosos, anterior y posterior, los cuales se encuentran conformados por los derivados nitrados producto de la deflagración del propelente.

11 CONTAMINACIÓN Los elementos provocan una maculación necesariamente en

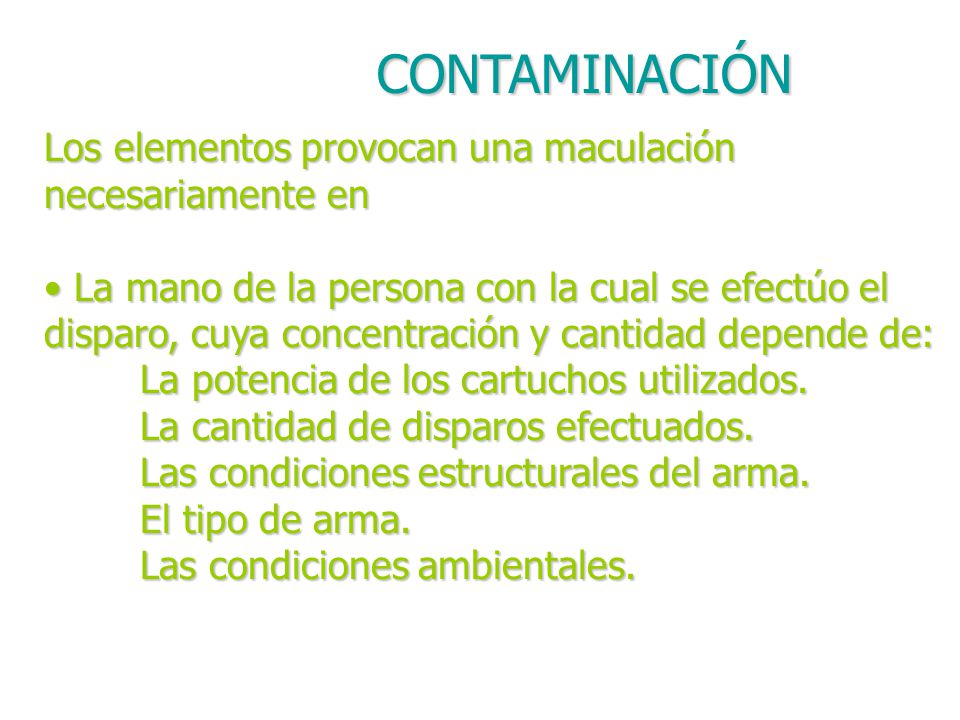

La mano de la persona con la cual se efectúo el disparo, cuya concentración y cantidad depende de: La potencia de los cartuchos utilizados. La cantidad de disparos efectuados. Las condiciones estructurales del arma. El tipo de arma. Las condiciones ambientales.

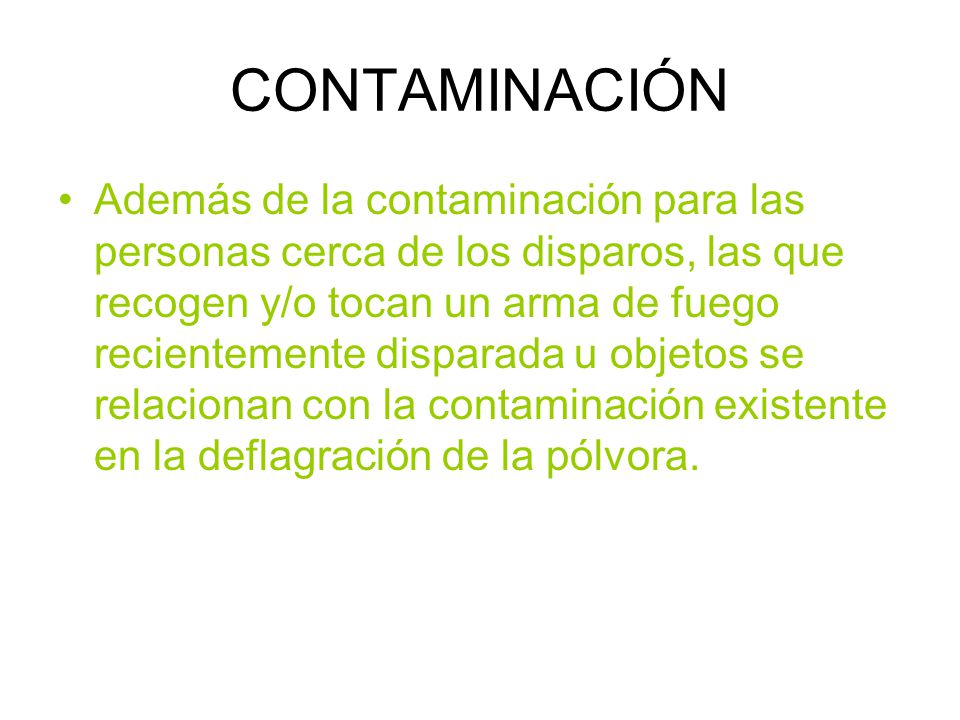

12 CONTAMINACIÓN Además de la contaminación para las personas cerca de los disparos, las que recogen y/o tocan un arma de fuego recientemente disparada u objetos se relacionan con la contaminación existente en la deflagración de la pólvora.

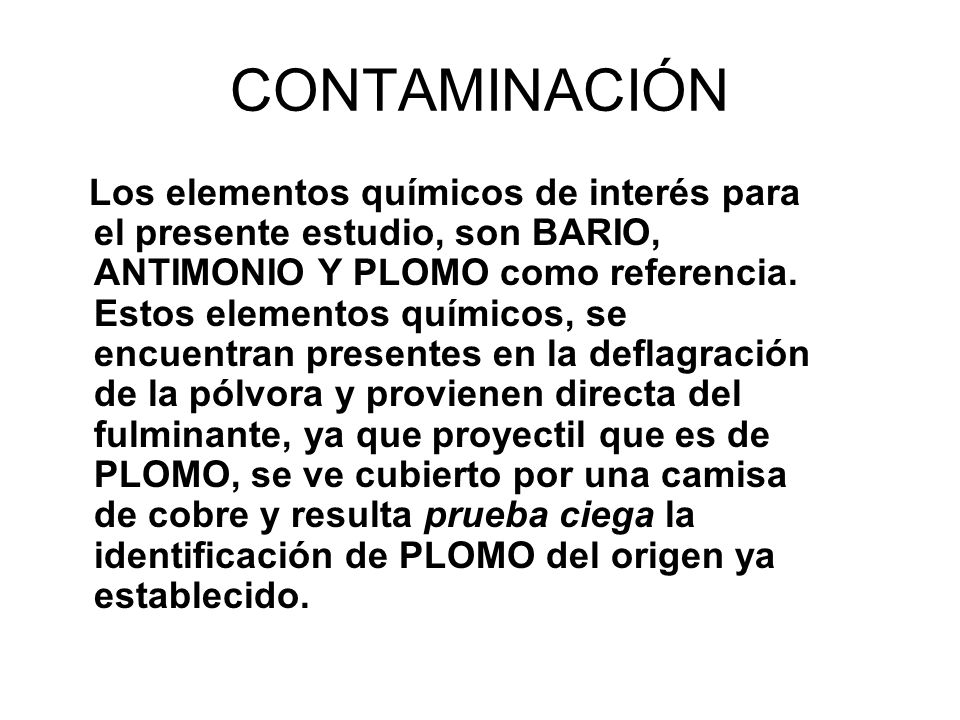

13 CONTAMINACIÓN Los elementos químicos de interés para el presente estudio, son BARIO, ANTIMONIO Y PLOMO como referencia. Estos elementos químicos, se encuentran presentes en la deflagración de la pólvora y provienen directa del fulminante, ya que proyectil que es de PLOMO, se ve cubierto por una camisa de cobre y resulta prueba ciega la identificación de PLOMO del origen ya establecido.

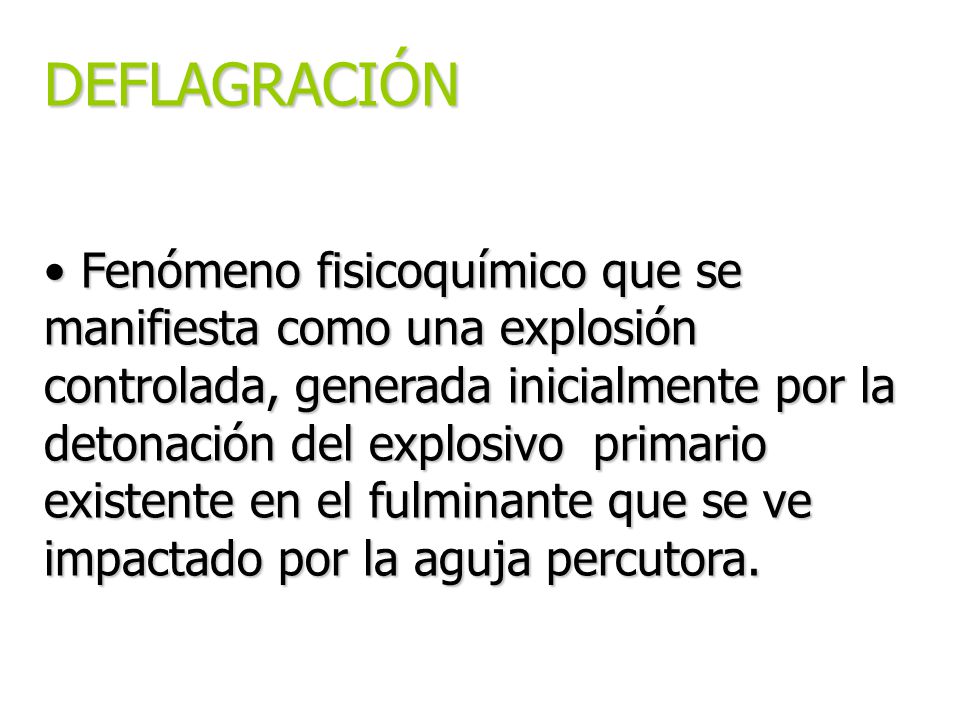

14 DEFLAGRACIÓN Fenómeno fisicoquímico que se manifiesta como una explosión controlada, generada inicialmente por la detonación del explosivo primario existente en el fulminante que se ve impactado por la aguja percutora.

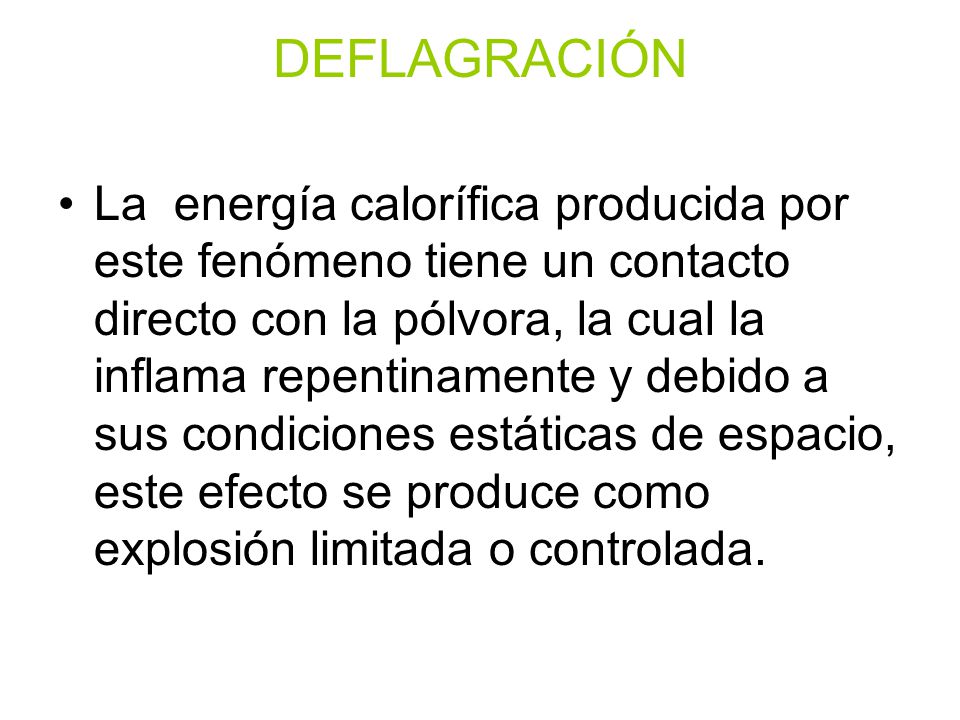

15 DEFLAGRACIÓN La energía calorífica producida por este fenómeno tiene un contacto directo con la pólvora, la cual la inflama repentinamente y debido a sus condiciones estáticas de espacio, este efecto se produce como explosión limitada o controlada.

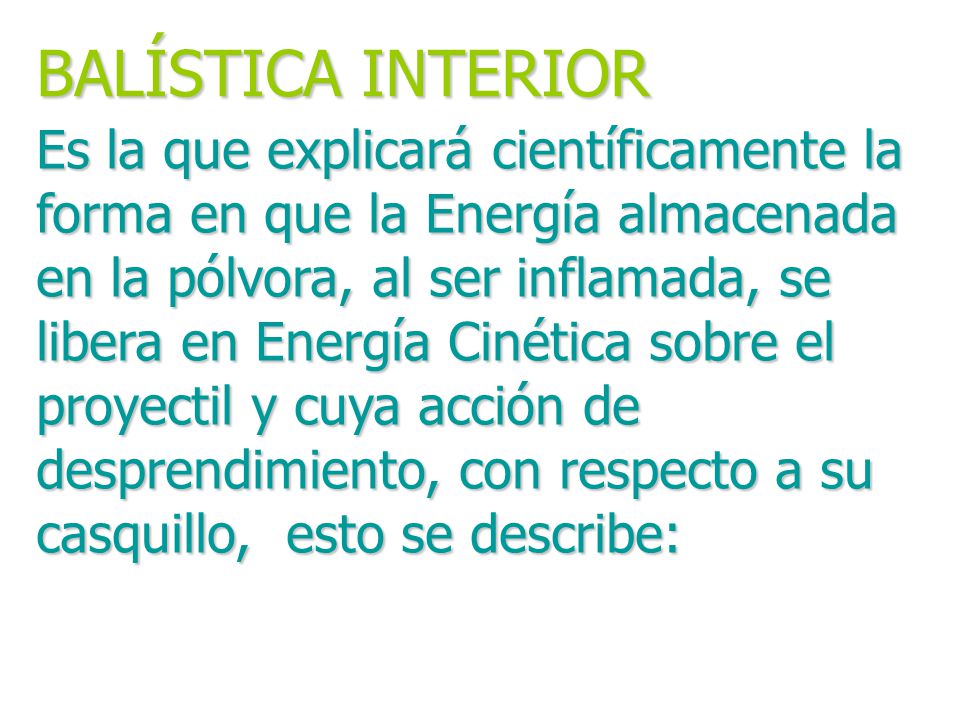

16 BALÍSTICA INTERIOR Es la que explicará científicamente la forma en que la Energía almacenada en la pólvora, al ser inflamada, se libera en Energía Cinética sobre el proyectil y cuya acción de desprendimiento, con respecto a su casquillo, esto se describe:

17 PROCESO FÍSICO - QUÍMICO
La pólvora propulsora se inflama descomponiéndose y transformándose en gases y simultáneamente genera una cantidad de calor por la misma combustión de la pólvora

18 PROCESO TERMODINÁMICO

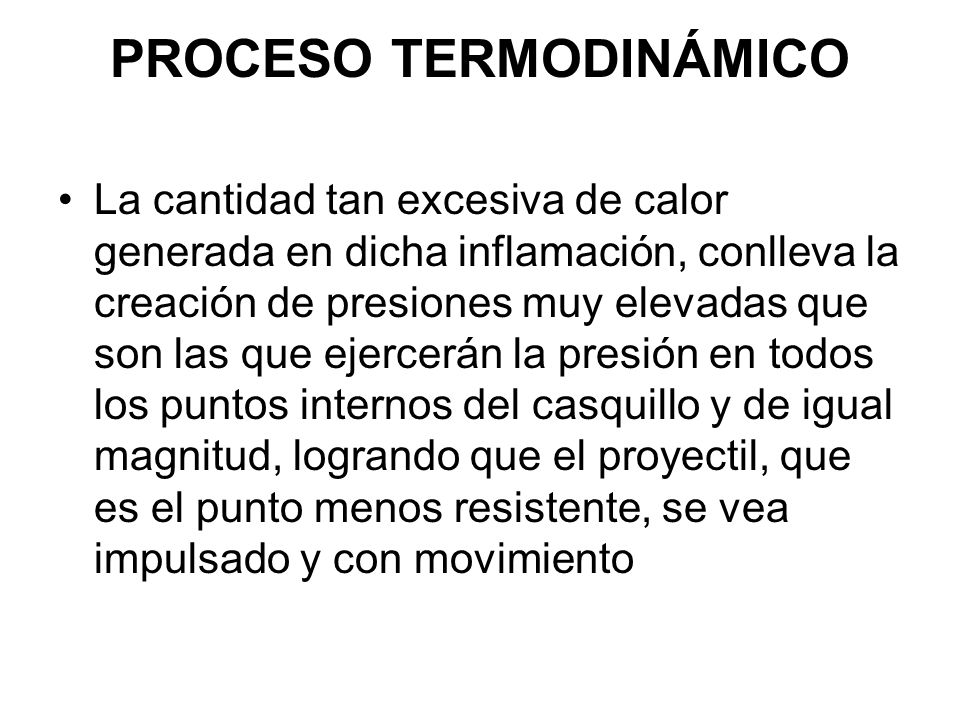

La cantidad tan excesiva de calor generada en dicha inflamación, conlleva la creación de presiones muy elevadas que son las que ejercerán la presión en todos los puntos internos del casquillo y de igual magnitud, logrando que el proyectil, que es el punto menos resistente, se vea impulsado y con movimiento

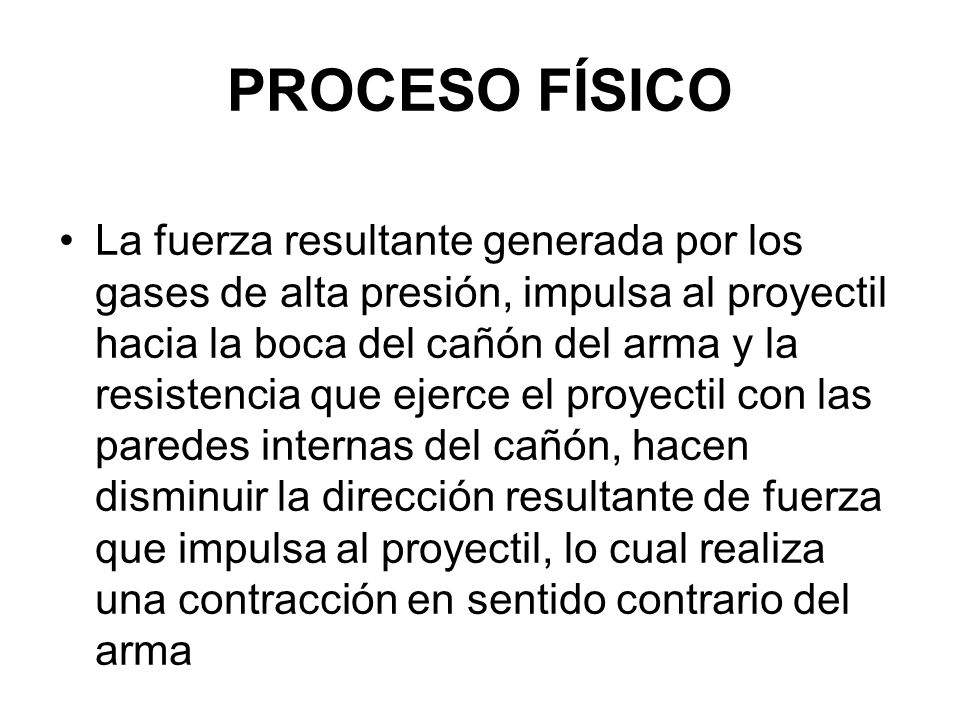

19 PROCESO FÍSICO La fuerza resultante generada por los gases de alta presión, impulsa al proyectil hacia la boca del cañón del arma y la resistencia que ejerce el proyectil con las paredes internas del cañón, hacen disminuir la dirección resultante de fuerza que impulsa al proyectil, lo cual realiza una contracción en sentido contrario del arma

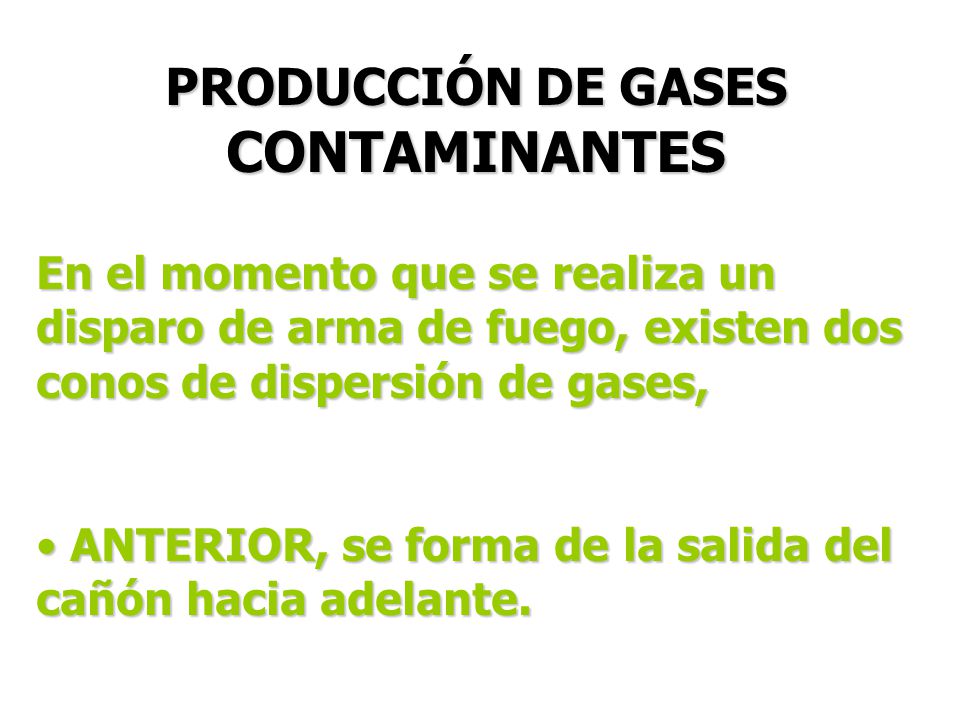

20 PRODUCCIÓN DE GASES CONTAMINANTES
En el momento que se realiza un disparo de arma de fuego, existen dos conos de dispersión de gases, ANTERIOR, se forma de la salida del cañón hacia adelante.

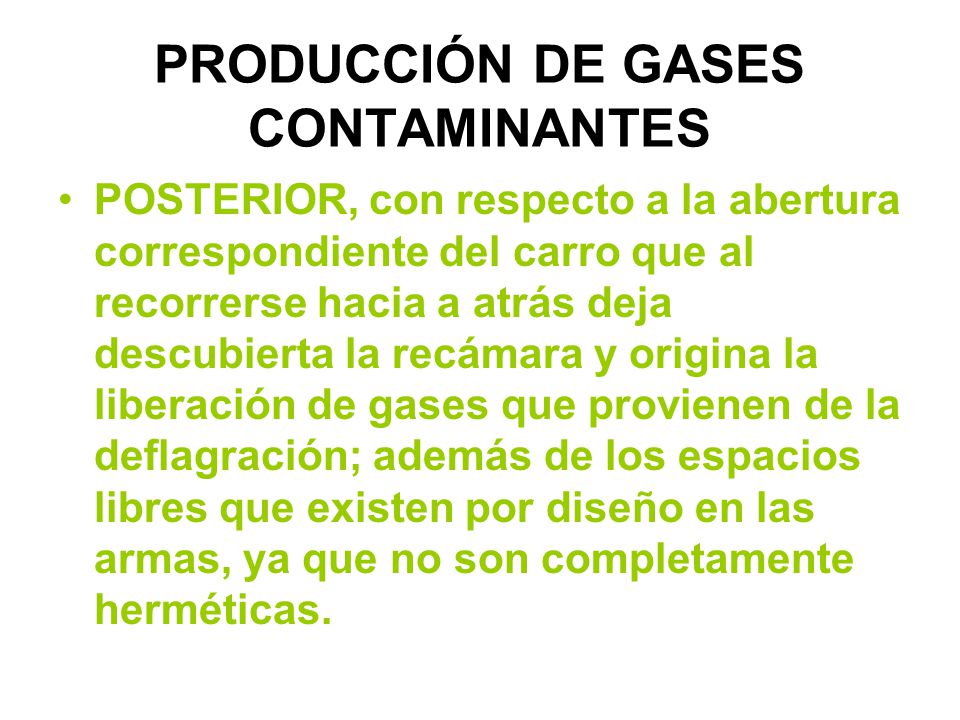

21 PRODUCCIÓN DE GASES CONTAMINANTES
POSTERIOR, con respecto a la abertura correspondiente del carro que al recorrerse hacia a atrás deja descubierta la recámara y origina la liberación de gases que provienen de la deflagración; además de los espacios libres que existen por diseño en las armas, ya que no son completamente herméticas.

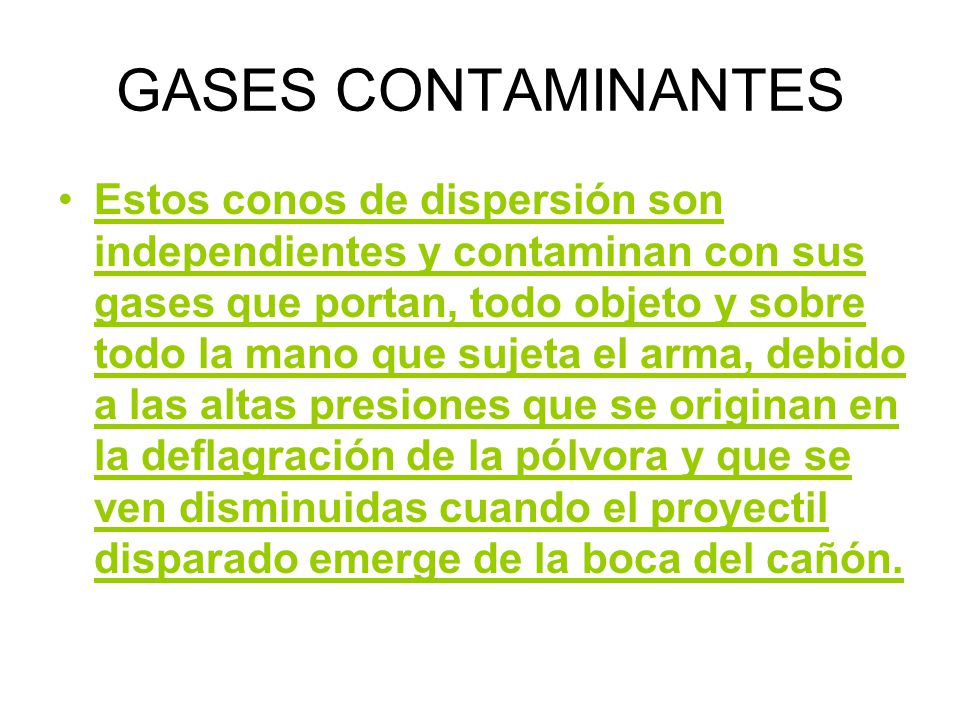

22 GASES CONTAMINANTES Estos conos de dispersión son independientes y contaminan con sus gases que portan, todo objeto y sobre todo la mano que sujeta el arma, debido a las altas presiones que se originan en la deflagración de la pólvora y que se ven disminuidas cuando el proyectil disparado emerge de la boca del cañón.

23 GASES PRODUCIDOS PASO UNO.

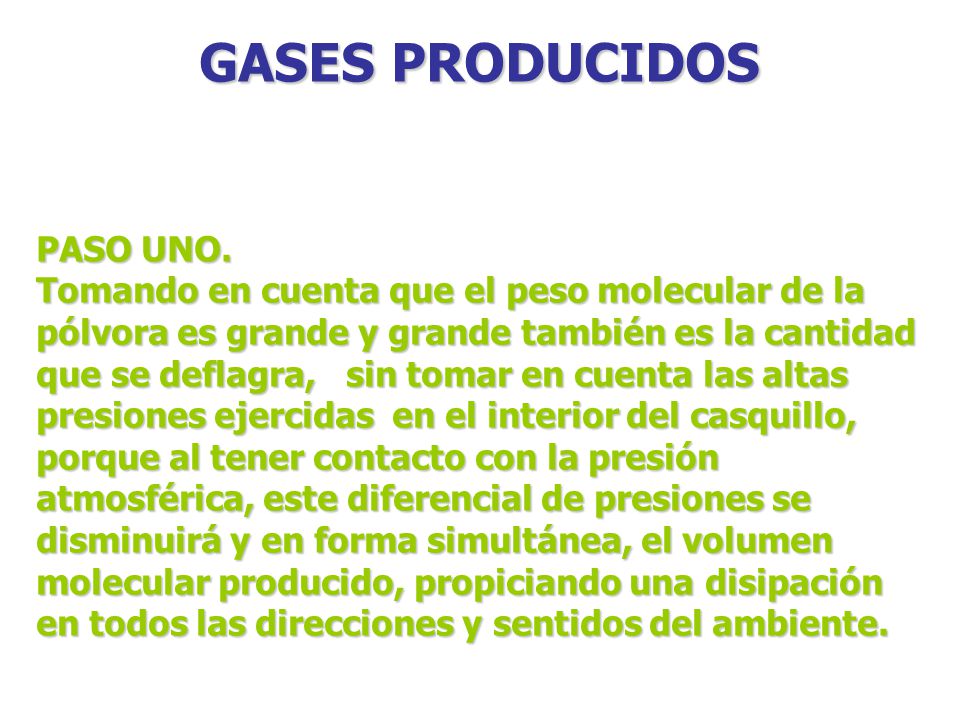

Tomando en cuenta que el peso molecular de la pólvora es grande y grande también es la cantidad que se deflagra, sin tomar en cuenta las altas presiones ejercidas en el interior del casquillo, porque al tener contacto con la presión atmosférica, este diferencial de presiones se disminuirá y en forma simultánea, el volumen molecular producido, propiciando una disipación en todos las direcciones y sentidos del ambiente.

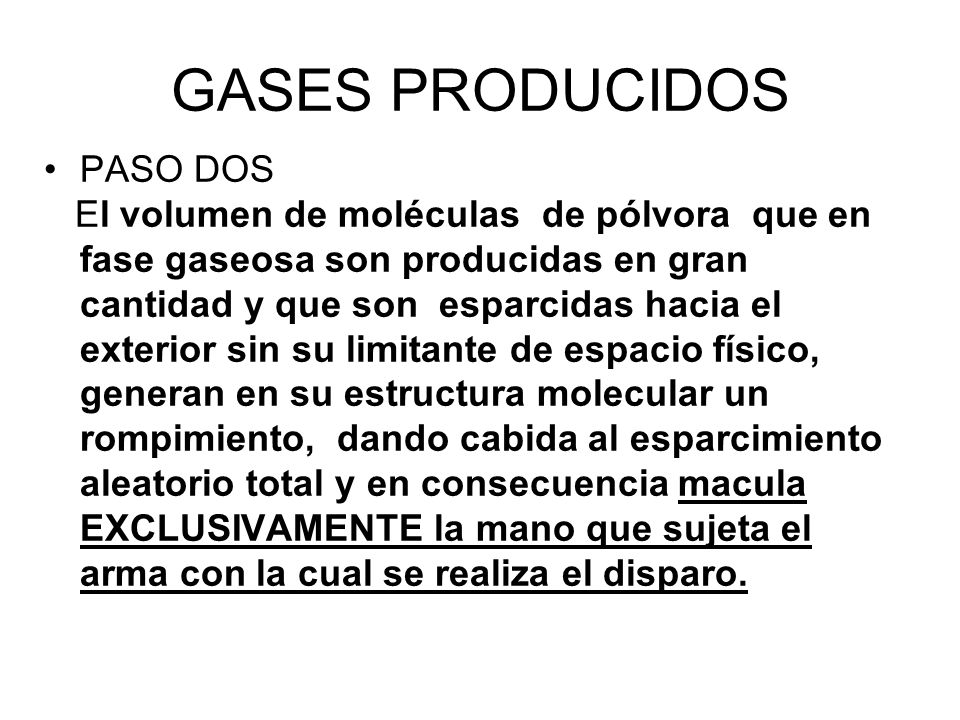

24 GASES PRODUCIDOS PASO DOS
El volumen de moléculas de pólvora que en fase gaseosa son producidas en gran cantidad y que son esparcidas hacia el exterior sin su limitante de espacio físico, generan en su estructura molecular un rompimiento, dando cabida al esparcimiento aleatorio total y en consecuencia macula EXCLUSIVAMENTE la mano que sujeta el arma con la cual se realiza el disparo.

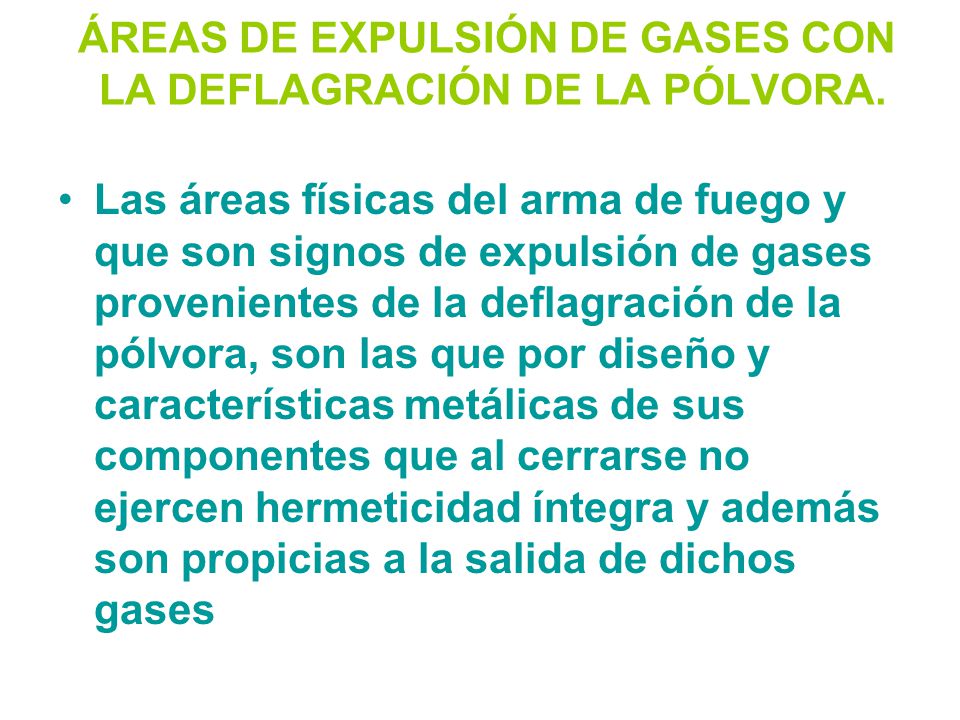

25 ÁREAS DE EXPULSIÓN DE GASES CON LA DEFLAGRACIÓN DE LA PÓLVORA.
Las áreas físicas del arma de fuego y que son signos de expulsión de gases provenientes de la deflagración de la pólvora, son las que por diseño y características metálicas de sus componentes que al cerrarse no ejercen hermeticidad íntegra y además son propicias a la salida de dichos gases

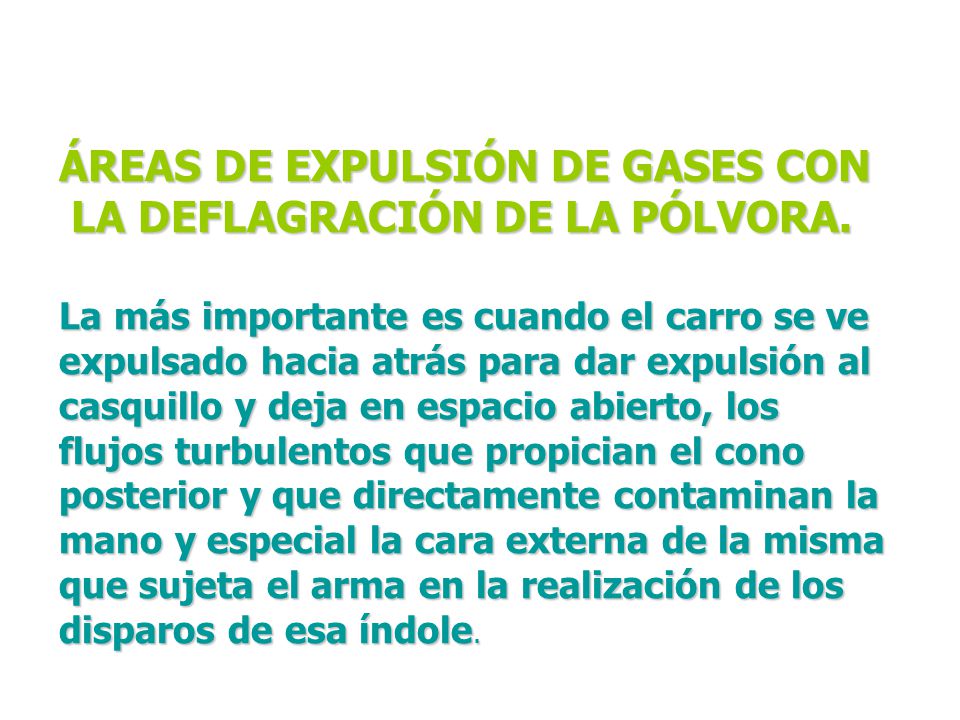

26 ÁREAS DE EXPULSIÓN DE GASES CON LA DEFLAGRACIÓN DE LA PÓLVORA.
La más importante es cuando el carro se ve expulsado hacia atrás para dar expulsión al casquillo y deja en espacio abierto, los flujos turbulentos que propician el cono posterior y que directamente contaminan la mano y especial la cara externa de la misma que sujeta el arma en la realización de los disparos de esa índole.

27 ÁREAS CONTAMINADAS DEL ARMA DE FUEGO
Debido a las características de diseño del arma, y dado que la abertura mayor de exposición de gases se localiza en dirección angular recto del lado derecho, las áreas de mayor contaminación serán las destinadas del mismo lado derecho y sólo aquéllas que se encuentran descubiertas: LA CARACEXTERNA DE LA MANO QUE SUJETA EL ARMA.

28 ÁREAS CORPORALES DE LA PERSONA QUE ACCIONA EL ARMA

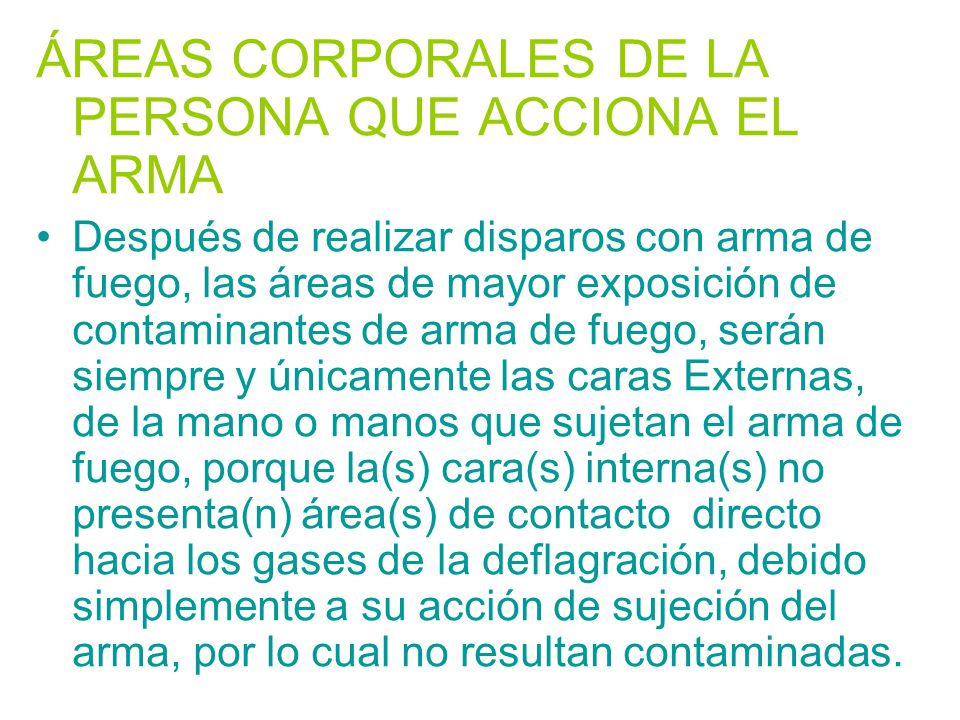

Después de realizar disparos con arma de fuego, las áreas de mayor exposición de contaminantes de arma de fuego, serán siempre y únicamente las caras Externas, de la mano o manos que sujetan el arma de fuego, porque la(s) cara(s) interna(s) no presenta(n) área(s) de contacto directo hacia los gases de la deflagración, debido simplemente a su acción de sujeción del arma, por lo cual no resultan contaminadas.

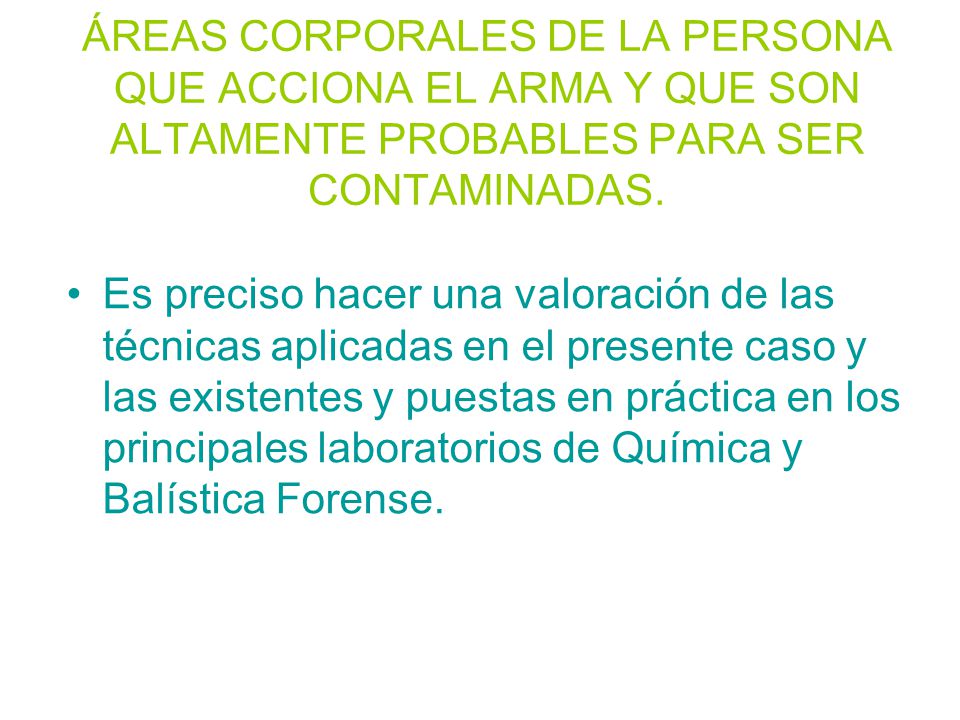

29 ÁREAS CORPORALES DE LA PERSONA QUE ACCIONA EL ARMA Y QUE SON ALTAMENTE PROBABLES PARA SER CONTAMINADAS. Es preciso hacer una valoración de las técnicas aplicadas en el presente caso y las existentes y puestas en práctica en los principales laboratorios de Química y Balística Forense.

30 Dinámica del proyectil

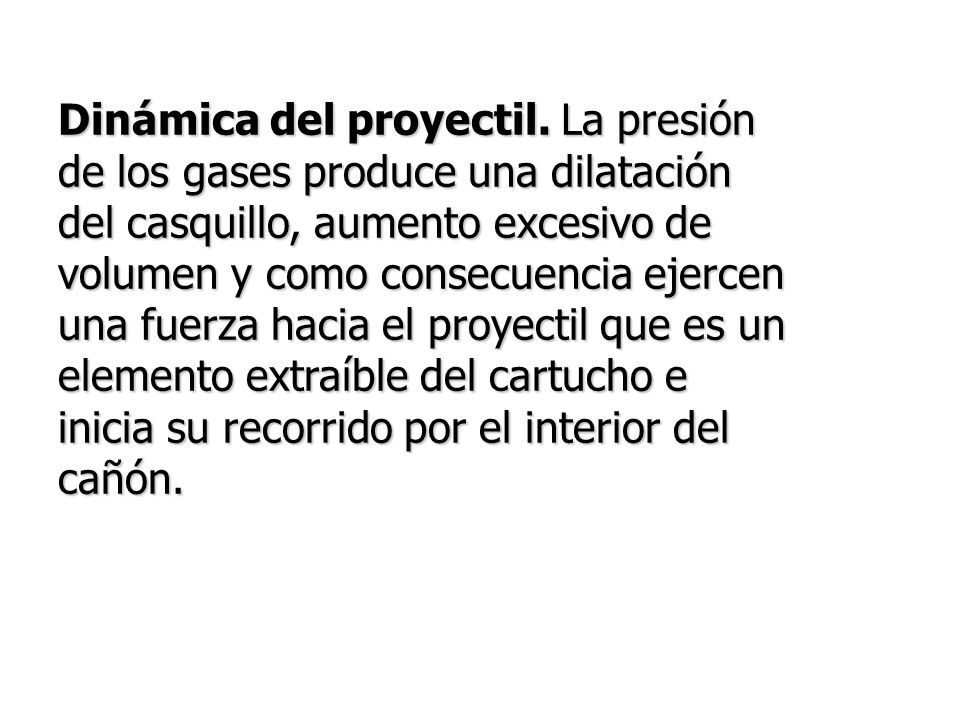

Dinámica del proyectil. La presión de los gases produce una dilatación del casquillo, aumento excesivo de volumen y como consecuencia ejercen una fuerza hacia el proyectil que es un elemento extraíble del cartucho e inicia su recorrido por el interior del cañón.

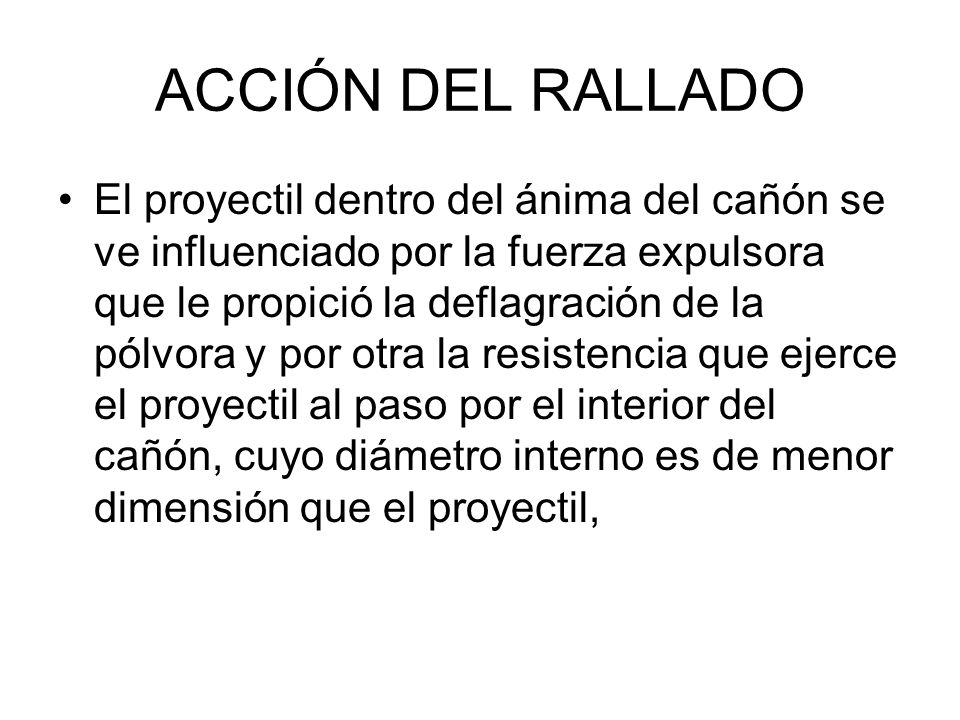

31 ACCIÓN DEL RALLADO El proyectil dentro del ánima del cañón se ve influenciado por la fuerza expulsora que le propició la deflagración de la pólvora y por otra la resistencia que ejerce el proyectil al paso por el interior del cañón, cuyo diámetro interno es de menor dimensión que el proyectil,

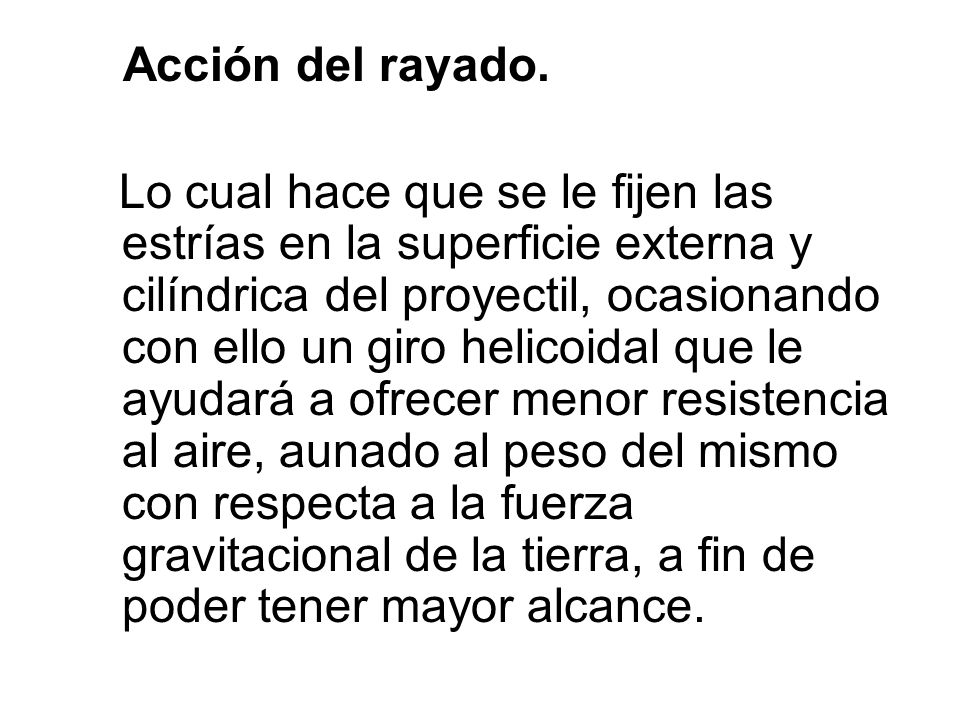

32 Acción del rayado. Lo cual hace que se le fijen las estrías en la superficie externa y cilíndrica del proyectil, ocasionando con ello un giro helicoidal que le ayudará a ofrecer menor resistencia al aire, aunado al peso del mismo con respecta a la fuerza gravitacional de la tierra, a fin de poder tener mayor alcance.

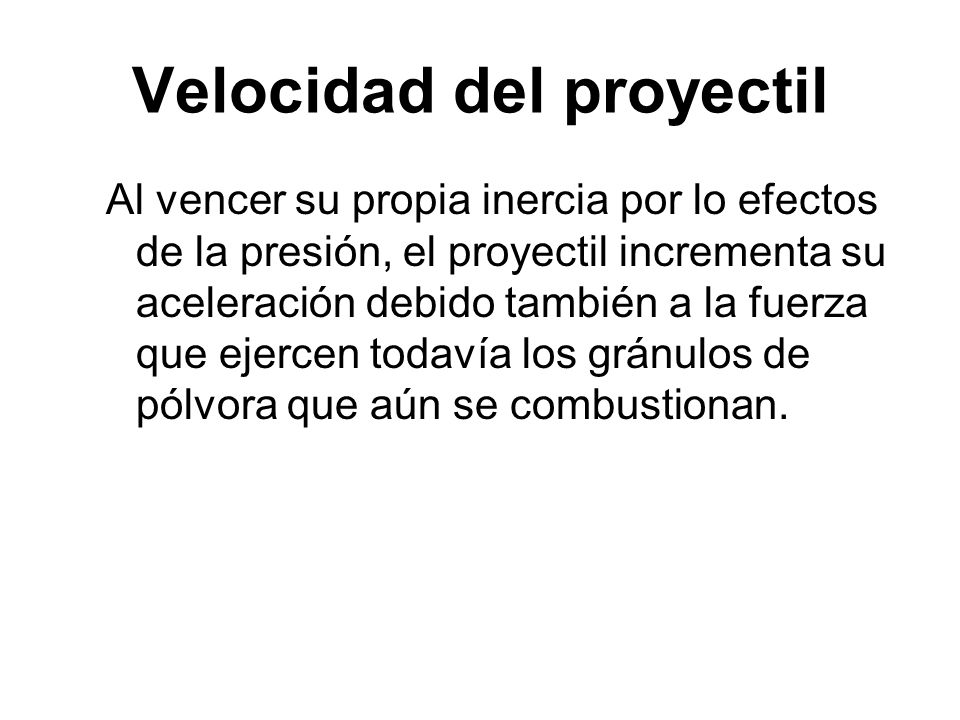

33 Velocidad del proyectil
Al vencer su propia inercia por lo efectos de la presión, el proyectil incrementa su aceleración debido también a la fuerza que ejercen todavía los gránulos de pólvora que aún se combustionan.

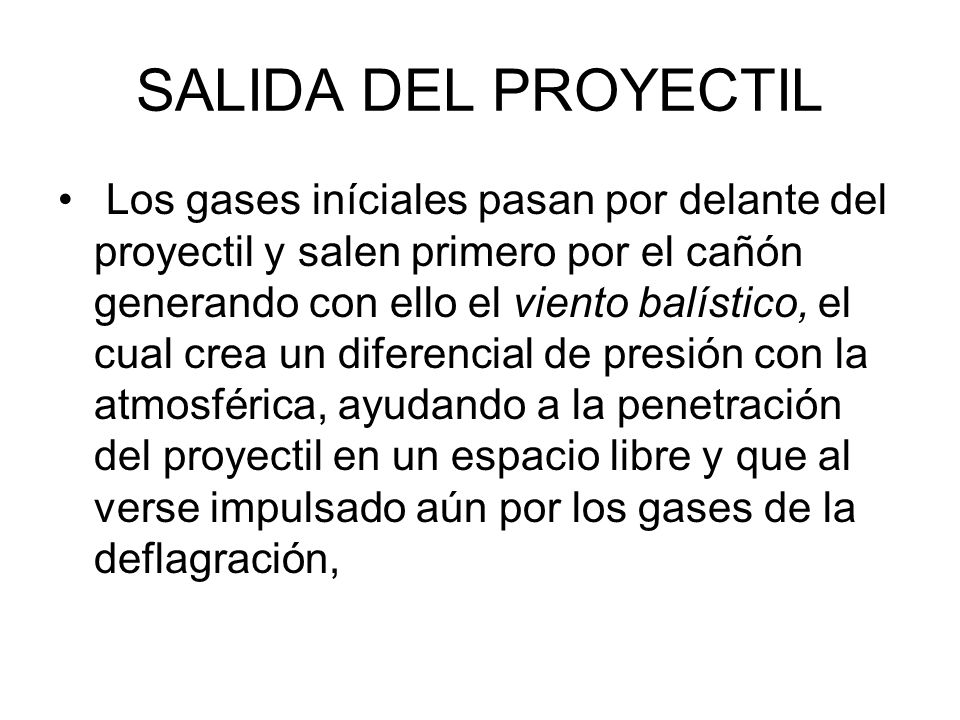

34 SALIDA DEL PROYECTIL Los gases iníciales pasan por delante del proyectil y salen primero por el cañón generando con ello el viento balístico, el cual crea un diferencial de presión con la atmosférica, ayudando a la penetración del proyectil en un espacio libre y que al verse impulsado aún por los gases de la deflagración,

35 SALIDA DEL PROYECTIL El proyectil alcanza su máxima velocidad en corta distancia después de haber salido del cañón, que en conjunto existe la tendencia de romper en forma sistemática, la barrera del sonido, ocasionando con ello el estruendo característico.

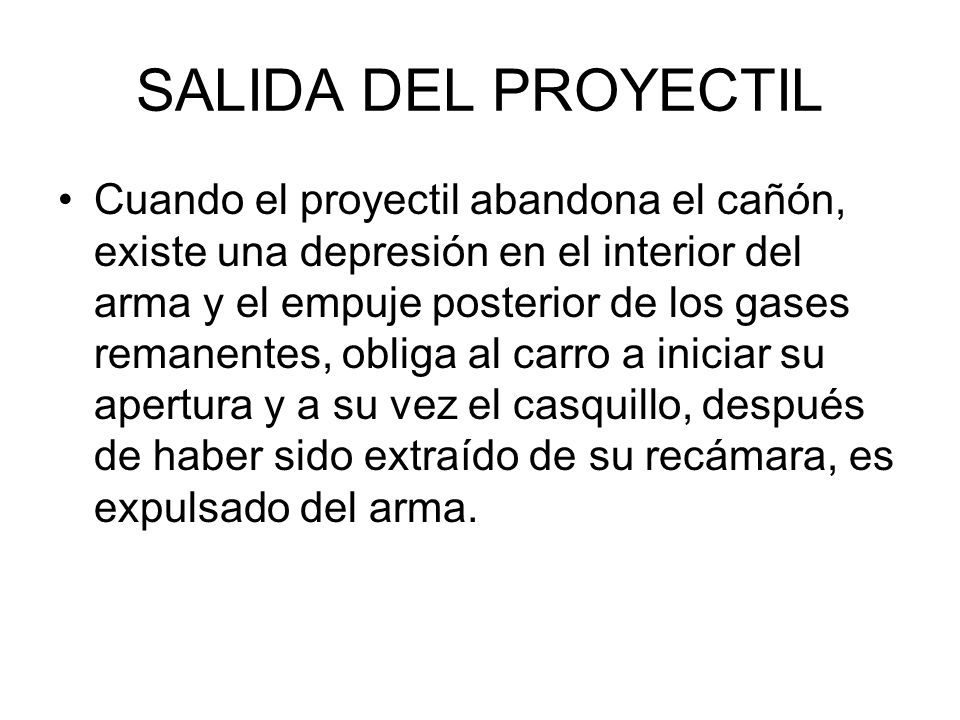

36 SALIDA DEL PROYECTIL Cuando el proyectil abandona el cañón, existe una depresión en el interior del arma y el empuje posterior de los gases remanentes, obliga al carro a iniciar su apertura y a su vez el casquillo, después de haber sido extraído de su recámara, es expulsado del arma.

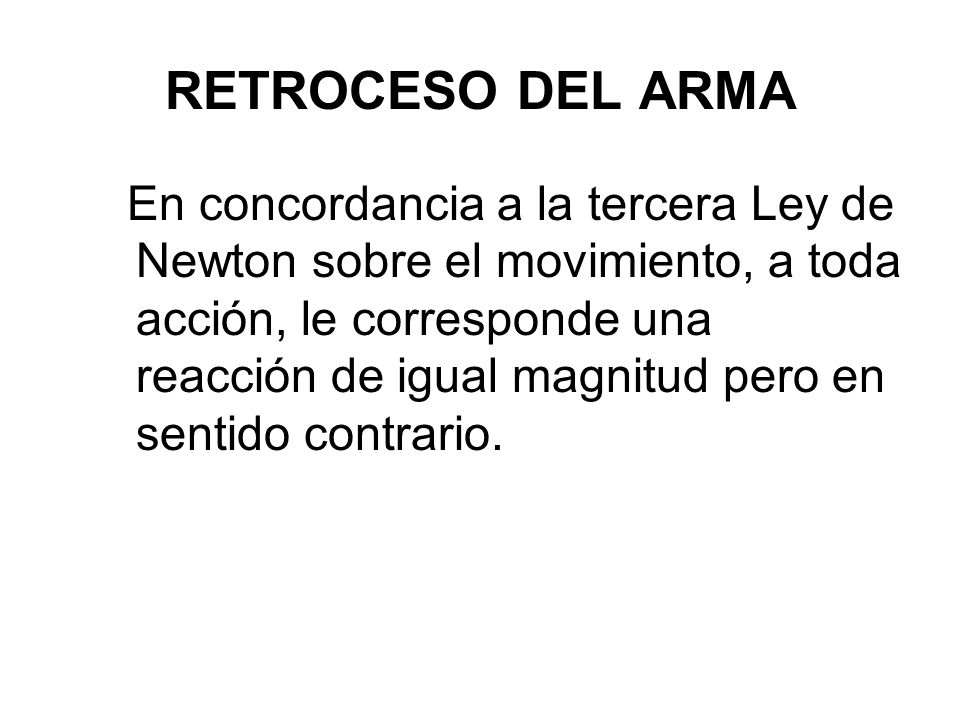

37 RETROCESO DEL ARMA En concordancia a la tercera Ley de Newton sobre el movimiento, a toda acción, le corresponde una reacción de igual magnitud pero en sentido contrario.

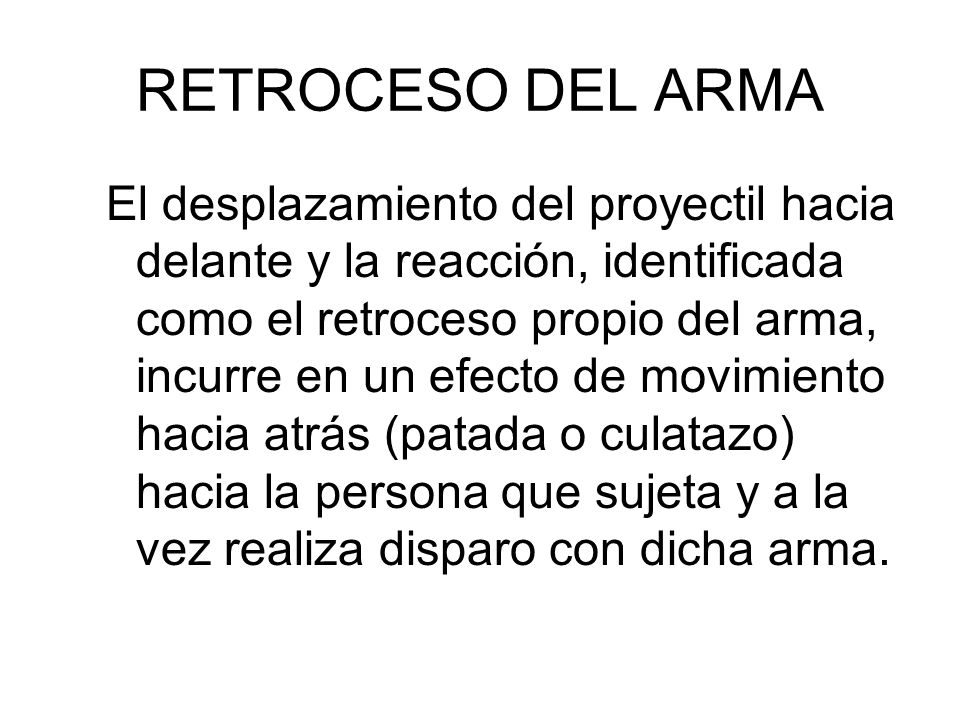

38 RETROCESO DEL ARMA El desplazamiento del proyectil hacia delante y la reacción, identificada como el retroceso propio del arma, incurre en un efecto de movimiento hacia atrás (patada o culatazo) hacia la persona que sujeta y a la vez realiza disparo con dicha arma.

39 RETROCESO DEL ARMA La persona que dispara un arma de fuego, trabaja en contra del movimiento efectuado hacia atrás de la misma, interviniendo su peso corporal y el efecto directo que se provoca sobre el arma, cuando se levanta.

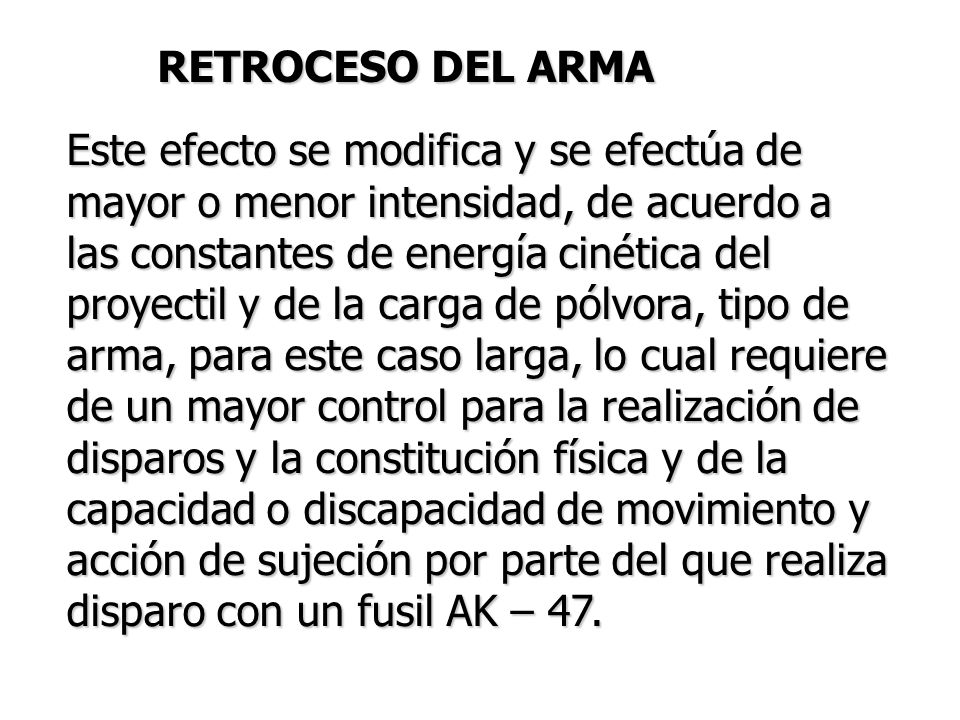

40 RETROCESO DEL ARMA Este efecto se modifica y se efectúa de mayor o menor intensidad, de acuerdo a las constantes de energía cinética del proyectil y de la carga de pólvora, tipo de arma, para este caso larga, lo cual requiere de un mayor control para la realización de disparos y la constitución física y de la capacidad o discapacidad de movimiento y acción de sujeción por parte del que realiza disparo con un fusil AK – 47.

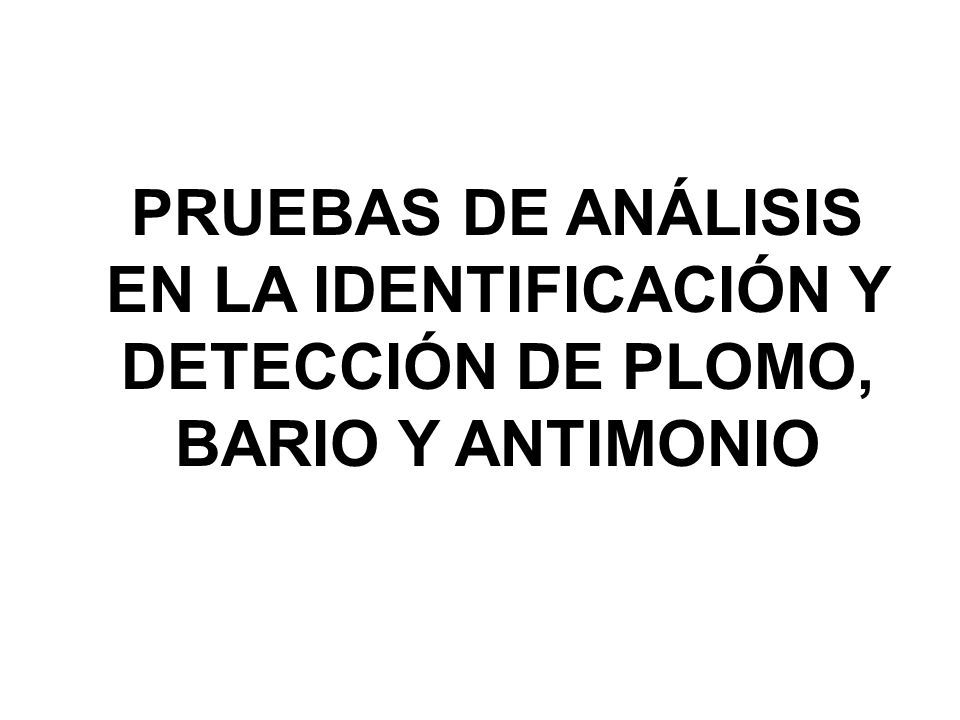

41 PRUEBAS DE ANÁLISIS EN LA IDENTIFICACIÓN Y DETECCIÓN DE PLOMO, BARIO Y ANTIMONIO

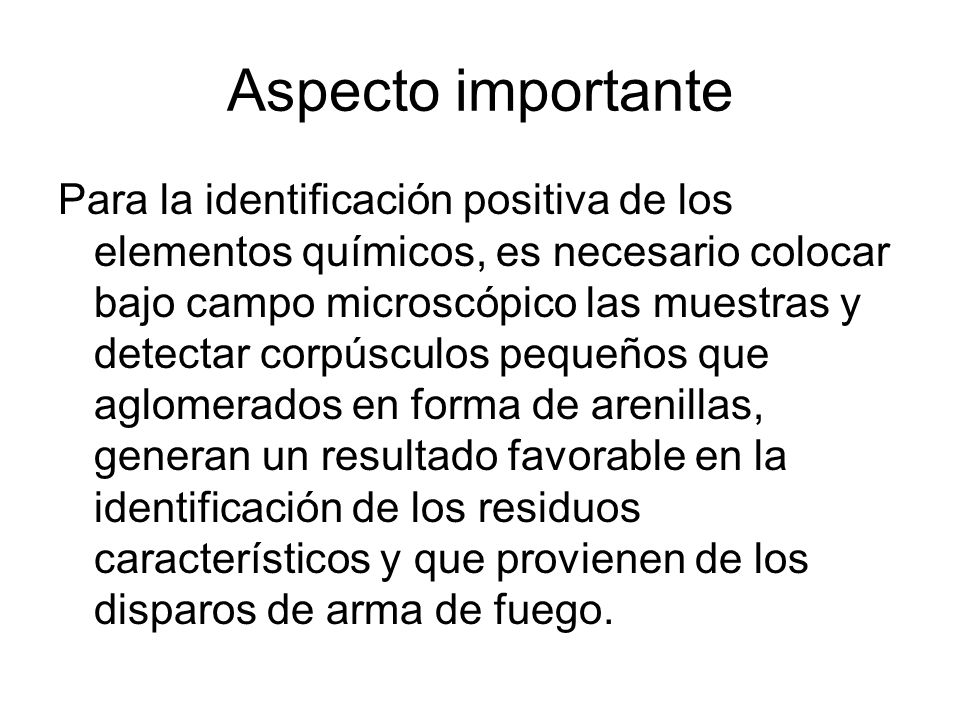

42 Aspecto importante Para la identificación positiva de los elementos químicos, es necesario colocar bajo campo microscópico las muestras y detectar corpúsculos pequeños que aglomerados en forma de arenillas, generan un resultado favorable en la identificación de los residuos característicos y que provienen de los disparos de arma de fuego.

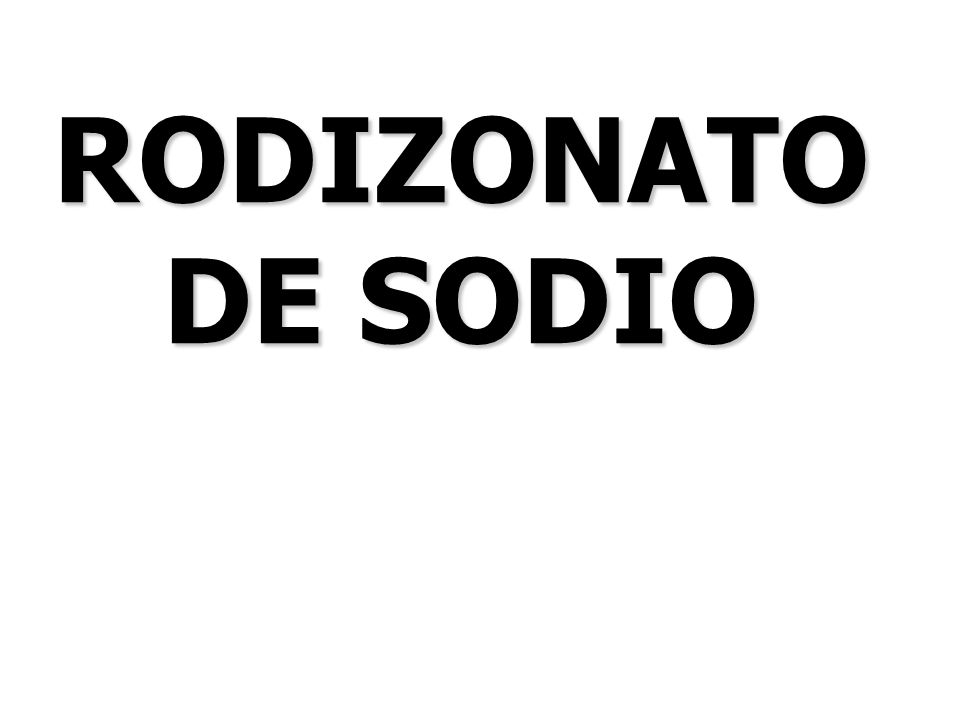

43 RODIZONATO DE SODIO

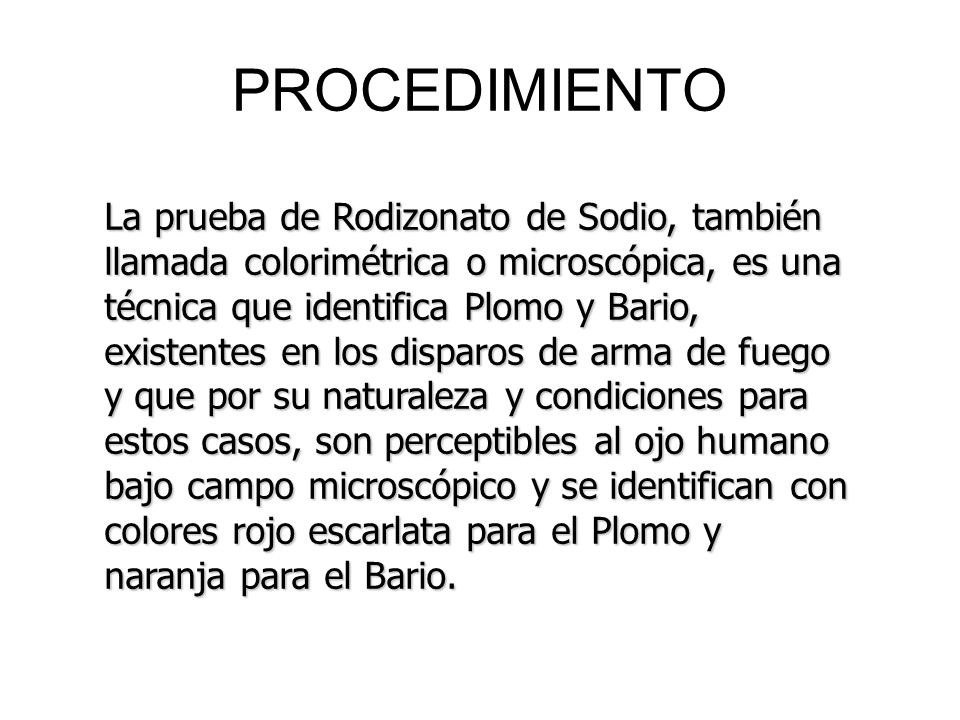

44 PROCEDIMIENTO La prueba de Rodizonato de Sodio, también llamada colorimétrica o microscópica, es una técnica que identifica Plomo y Bario, existentes en los disparos de arma de fuego y que por su naturaleza y condiciones para estos casos, son perceptibles al ojo humano bajo campo microscópico y se identifican con colores rojo escarlata para el Plomo y naranja para el Bario.

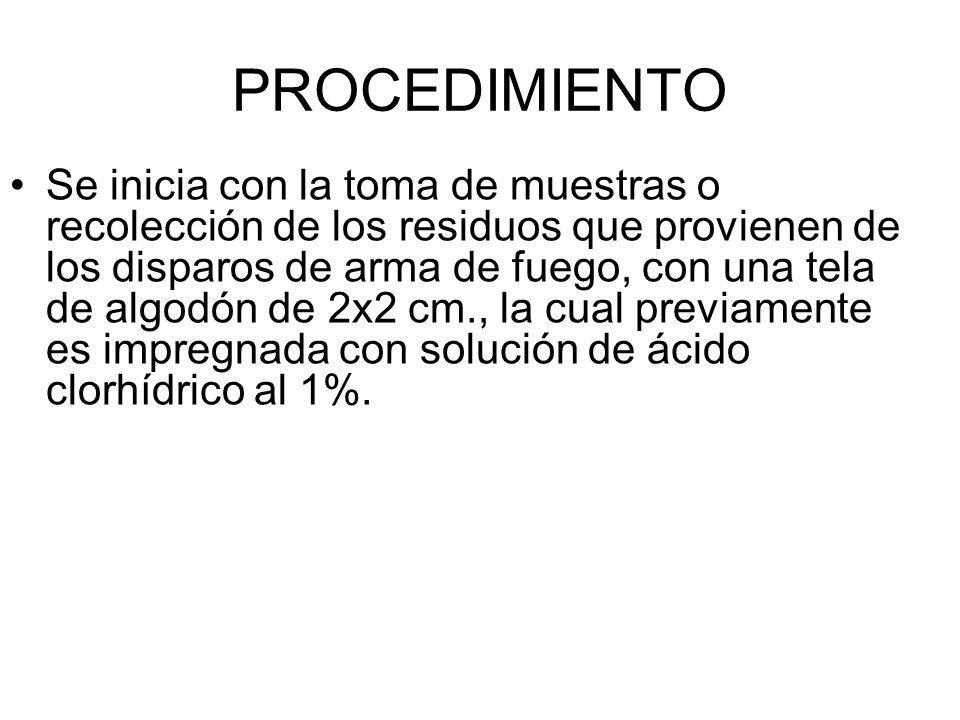

45 PROCEDIMIENTO Se inicia con la toma de muestras o recolección de los residuos que provienen de los disparos de arma de fuego, con una tela de algodón de 2x2 cm., la cual previamente es impregnada con solución de ácido clorhídrico al 1%.

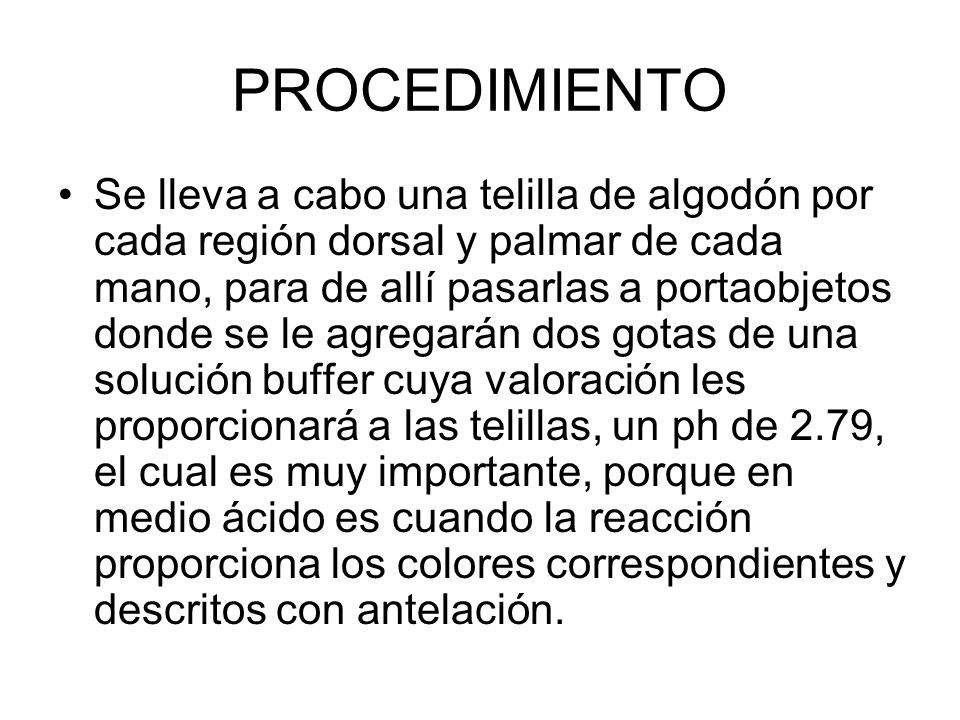

46 PROCEDIMIENTO Se lleva a cabo una telilla de algodón por cada región dorsal y palmar de cada mano, para de allí pasarlas a portaobjetos donde se le agregarán dos gotas de una solución buffer cuya valoración les proporcionará a las telillas, un ph de 2.79, el cual es muy importante, porque en medio ácido es cuando la reacción proporciona los colores correspondientes y descritos con antelación.

47 PROCEDIMIENTO Luego agregarles a cada muestra, dos gotas de solución de ácido rodizónico, cuyo color desaparece cuando se oxida, dejando que dicha reacción proporcione color a los elementos Plomo y Bario existentes en los disparos de arma de fuego.

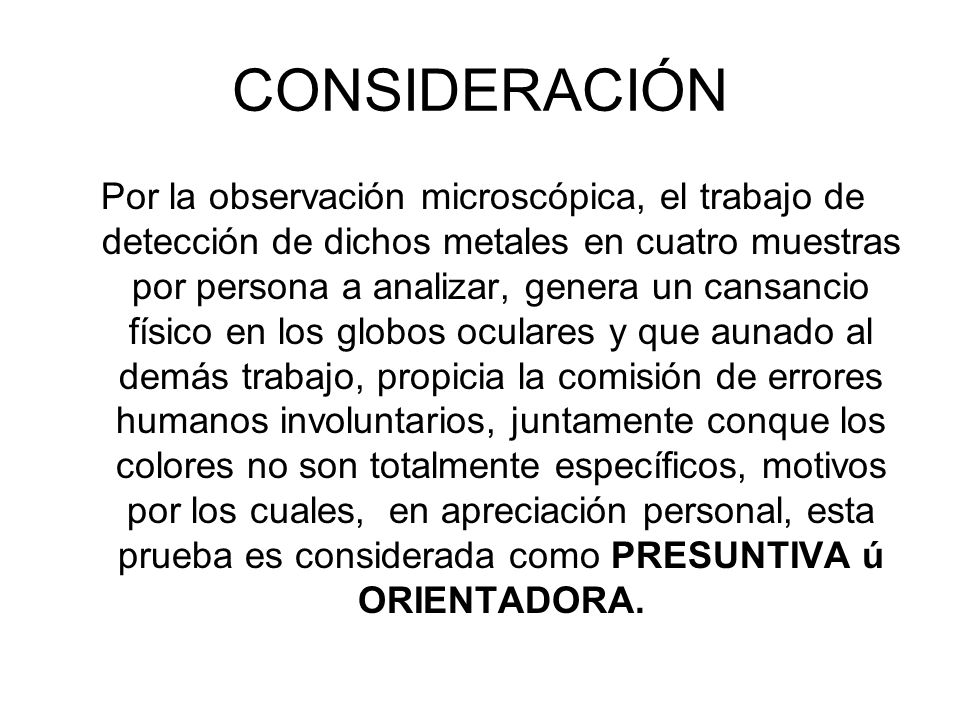

48 CONSIDERACIÓN Por la observación microscópica, el trabajo de detección de dichos metales en cuatro muestras por persona a analizar, genera un cansancio físico en los globos oculares y que aunado al demás trabajo, propicia la comisión de errores humanos involuntarios, juntamente conque los colores no son totalmente específicos, motivos por los cuales, en apreciación personal, esta prueba es considerada como PRESUNTIVA ú ORIENTADORA.

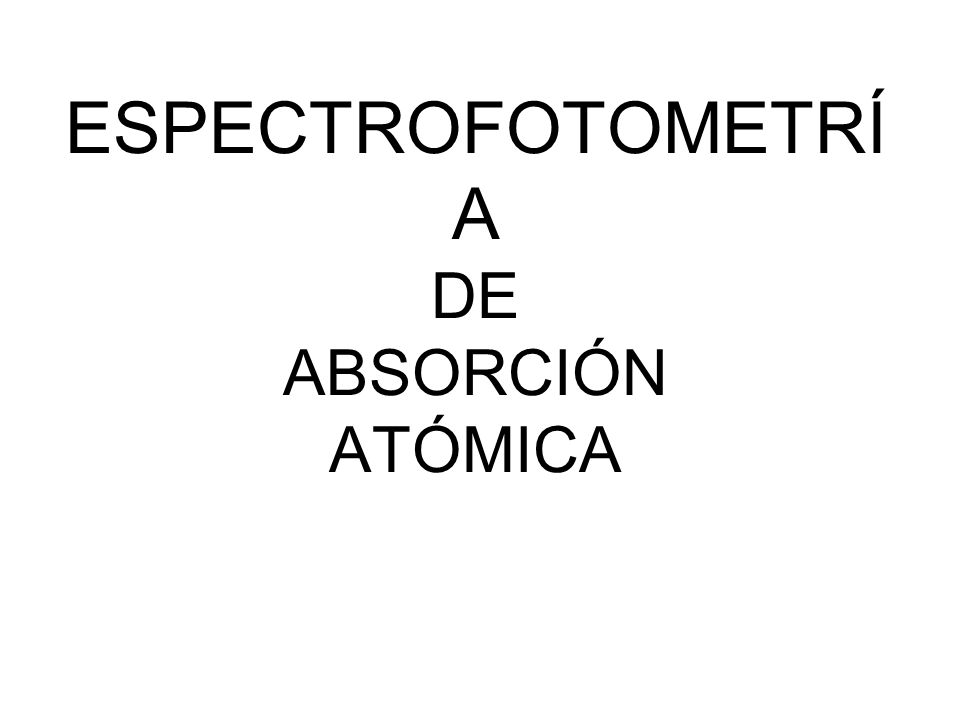

49 ESPECTROFOTOMETRÍA DE ABSORCIÓN ATÓMICA

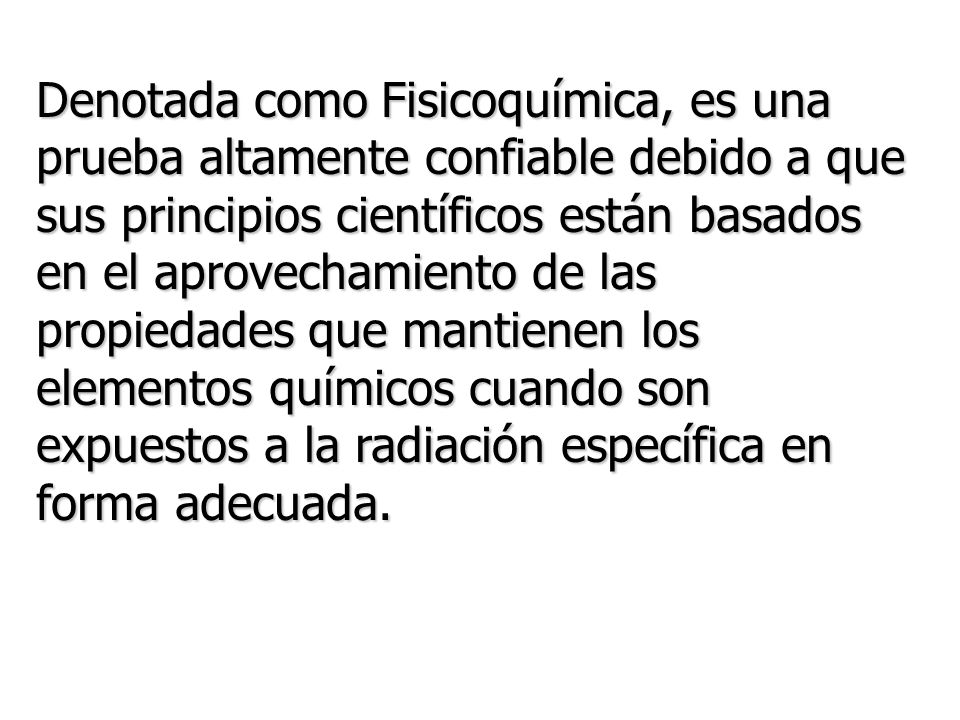

50 Denotada como Fisicoquímica, es una prueba altamente confiable debido a que sus principios científicos están basados en el aprovechamiento de las propiedades que mantienen los elementos químicos cuando son expuestos a la radiación específica en forma adecuada.

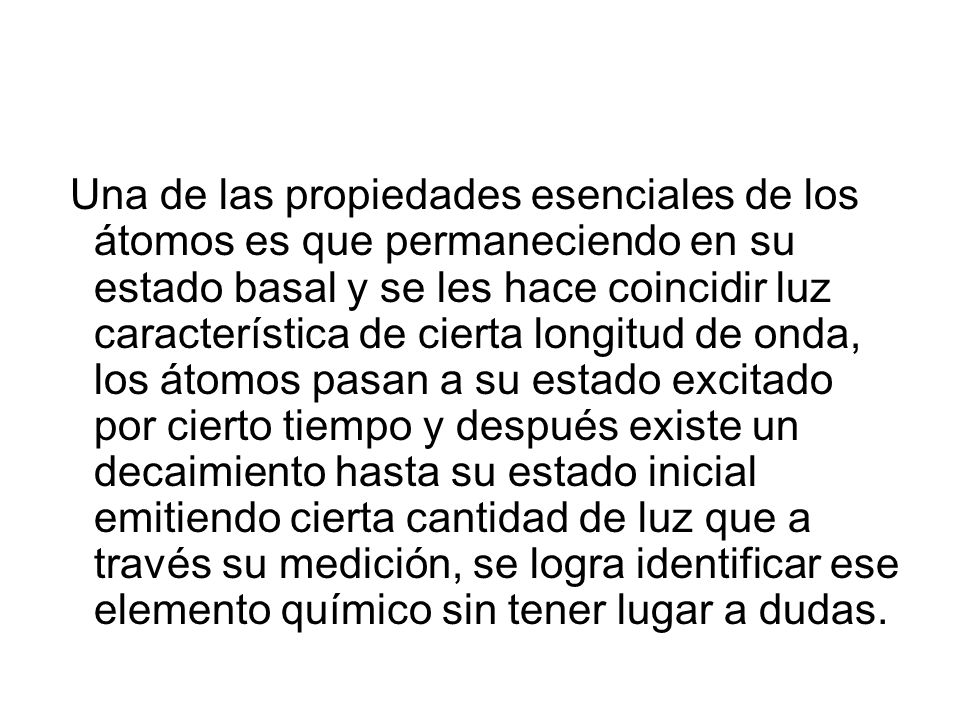

51 Una de las propiedades esenciales de los átomos es que permaneciendo en su estado basal y se les hace coincidir luz característica de cierta longitud de onda, los átomos pasan a su estado excitado por cierto tiempo y después existe un decaimiento hasta su estado inicial emitiendo cierta cantidad de luz que a través su medición, se logra identificar ese elemento químico sin tener lugar a dudas.

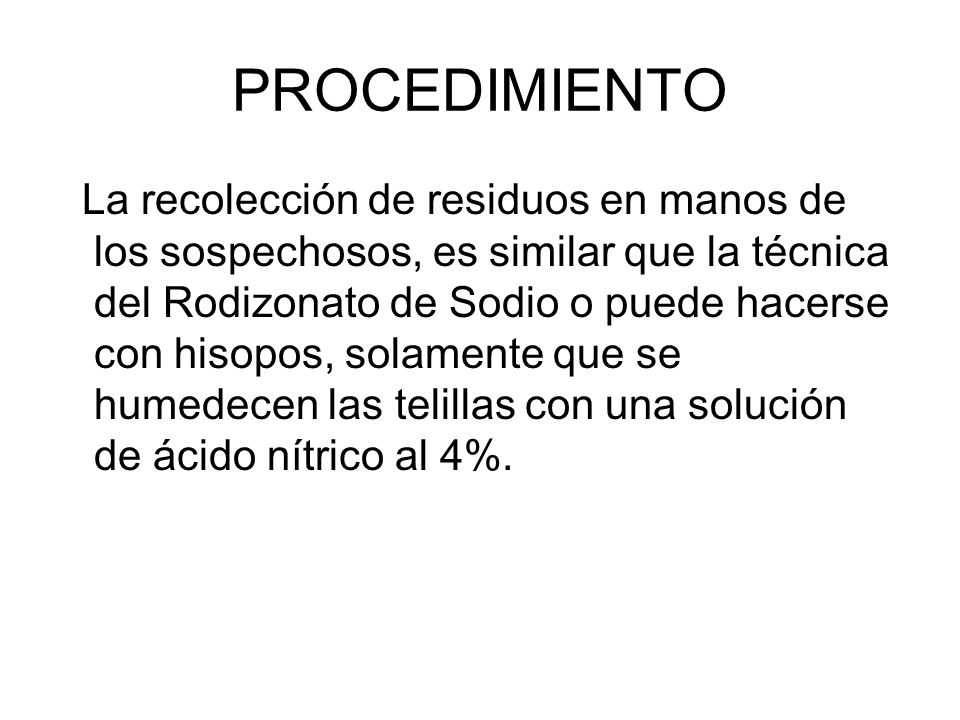

52 PROCEDIMIENTO La recolección de residuos en manos de los sospechosos, es similar que la técnica del Rodizonato de Sodio o puede hacerse con hisopos, solamente que se humedecen las telillas con una solución de ácido nítrico al 4%.

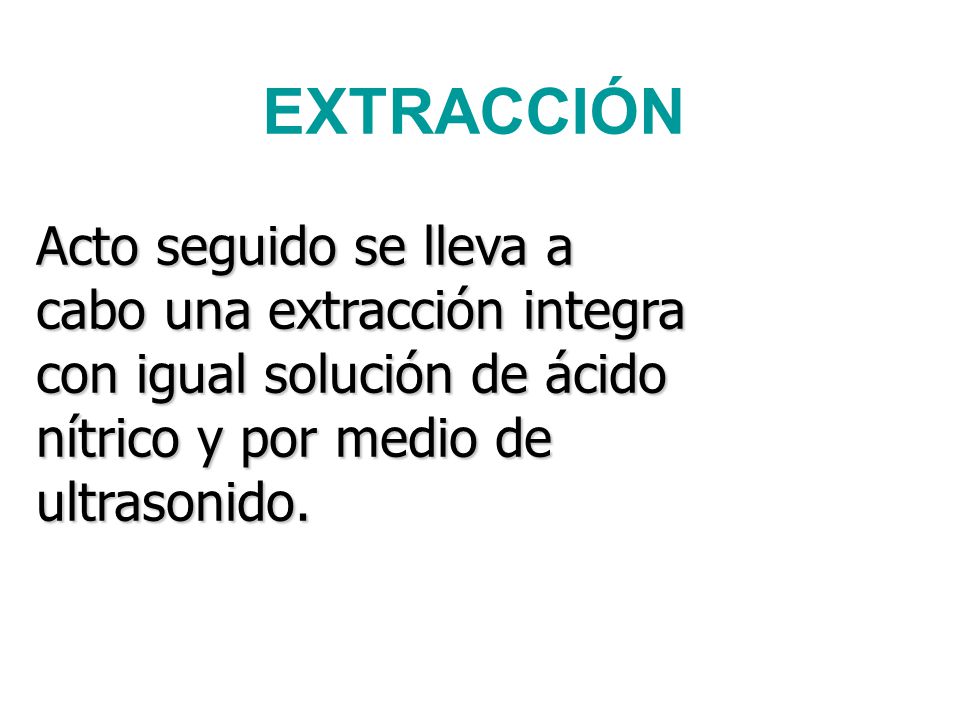

53 EXTRACCIÓN Acto seguido se lleva a cabo una extracción integra con igual solución de ácido nítrico y por medio de ultrasonido.

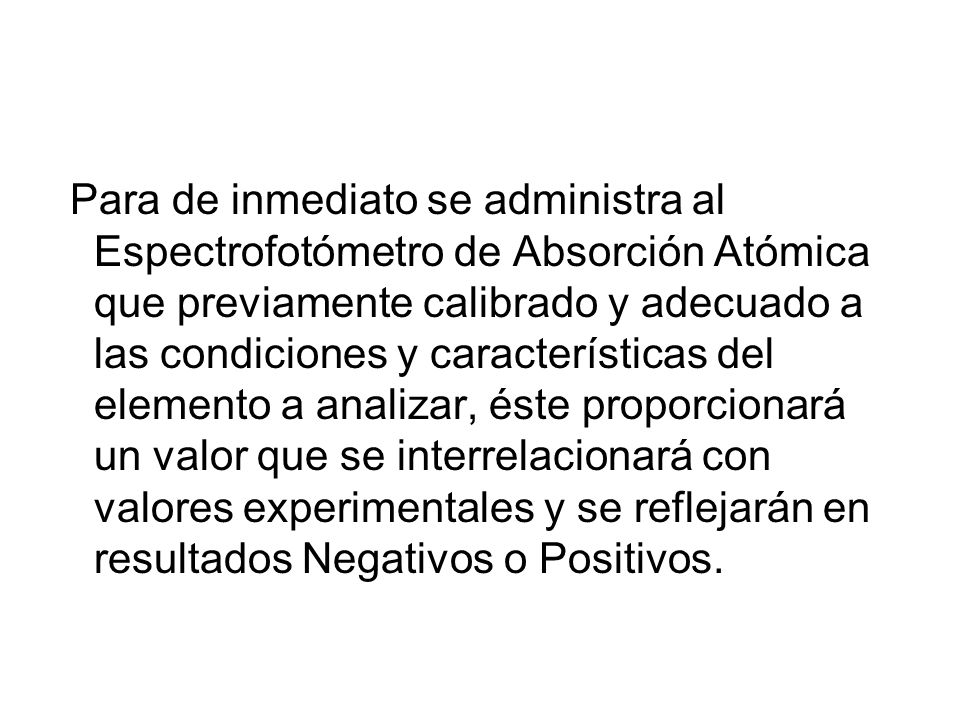

54 Para de inmediato se administra al Espectrofotómetro de Absorción Atómica que previamente calibrado y adecuado a las condiciones y características del elemento a analizar, éste proporcionará un valor que se interrelacionará con valores experimentales y se reflejarán en resultados Negativos o Positivos.

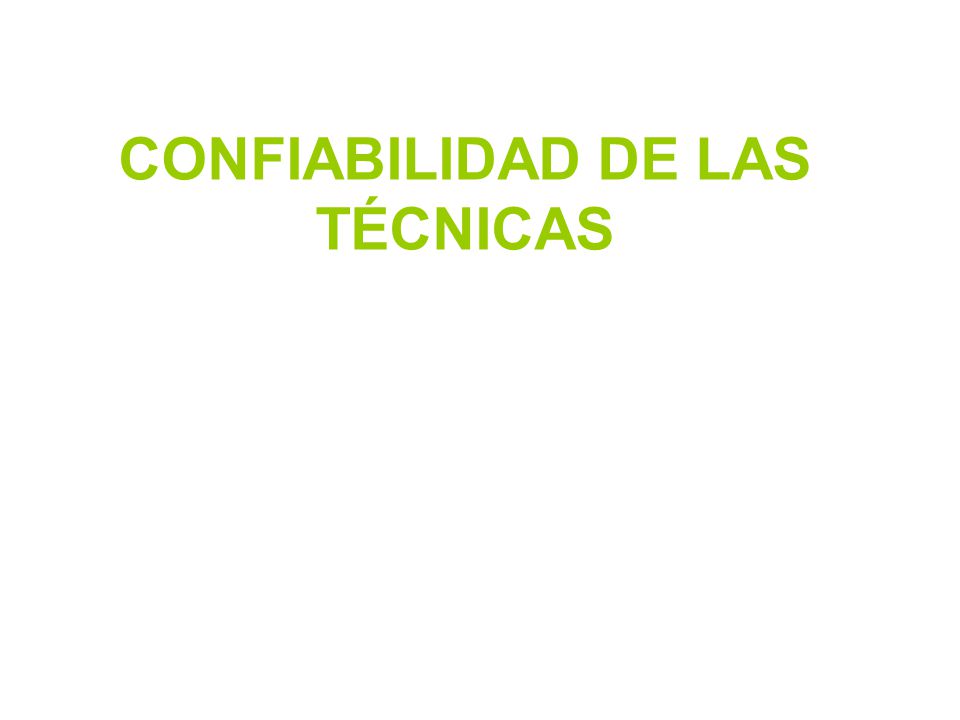

55 CONFIABILIDAD DE LAS TÉCNICAS

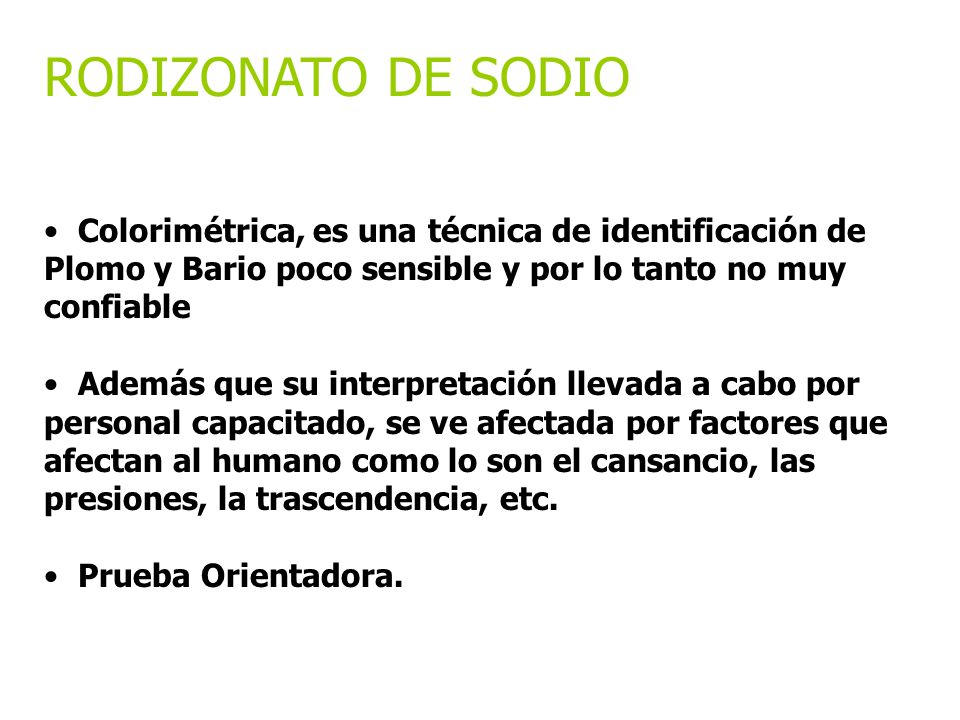

56 RODIZONATO DE SODIO Colorimétrica, es una técnica de identificación de Plomo y Bario poco sensible y por lo tanto no muy confiable Además que su interpretación llevada a cabo por personal capacitado, se ve afectada por factores que afectan al humano como lo son el cansancio, las presiones, la trascendencia, etc. Prueba Orientadora.

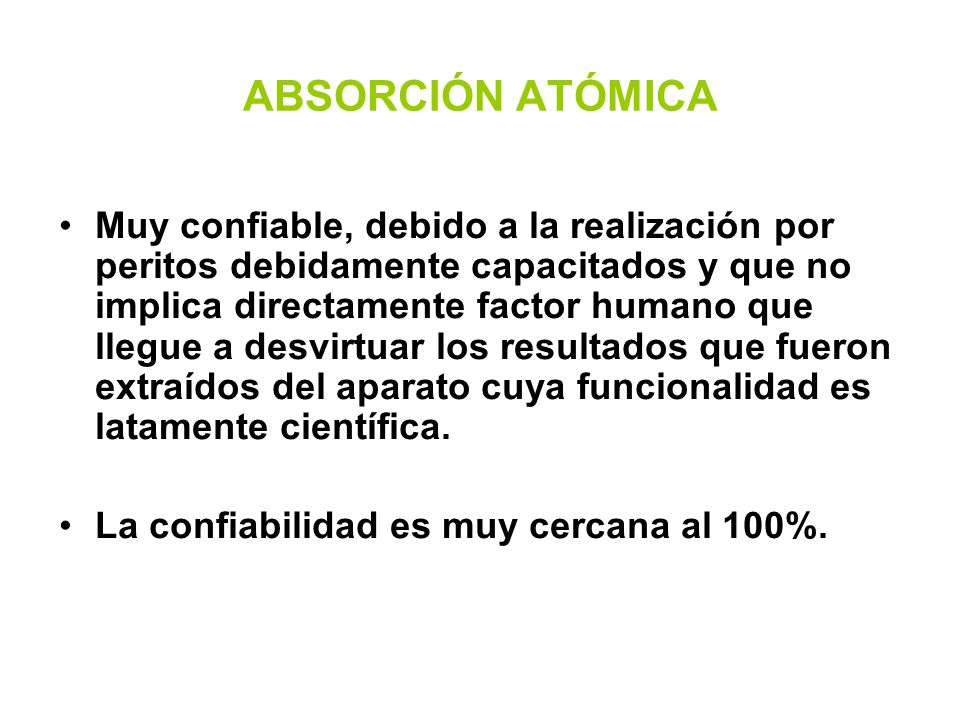

57 ABSORCIÓN ATÓMICA Muy confiable, debido a la realización por peritos debidamente capacitados y que no implica directamente factor humano que llegue a desvirtuar los resultados que fueron extraídos del aparato cuya funcionalidad es latamente científica. La confiabilidad es muy cercana al 100%.

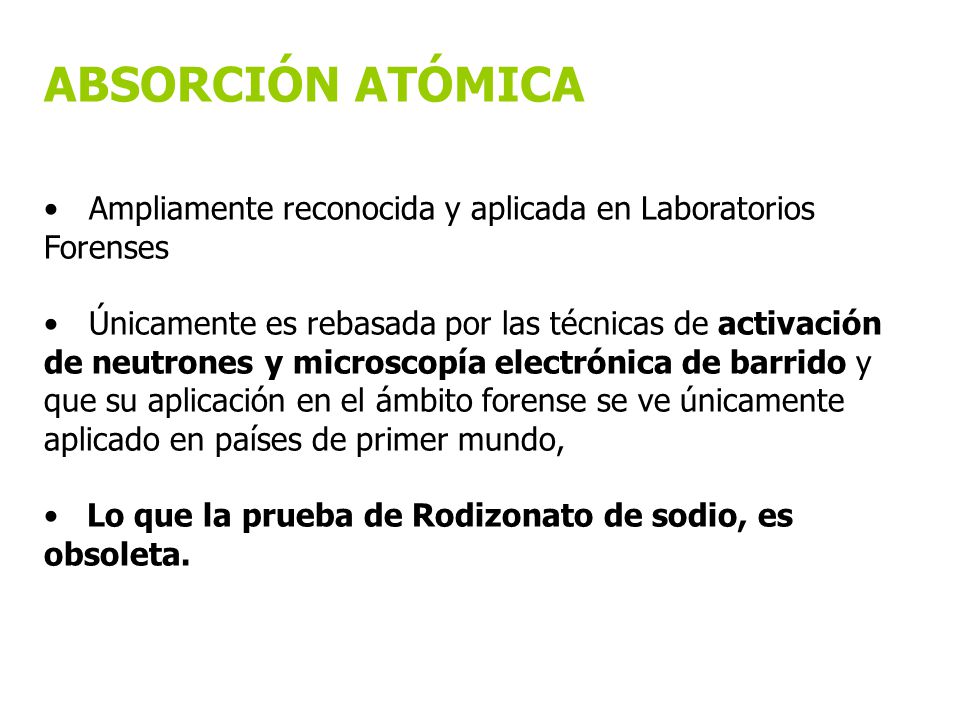

58 ABSORCIÓN ATÓMICA Ampliamente reconocida y aplicada en Laboratorios Forenses Únicamente es rebasada por las técnicas de activación de neutrones y microscopía electrónica de barrido y que su aplicación en el ámbito forense se ve únicamente aplicado en países de primer mundo, Lo que la prueba de Rodizonato de sodio, es obsoleta.

59 Interpretación de resultados por EAA

60 CONSIDERACIÓN PRELIMINAR

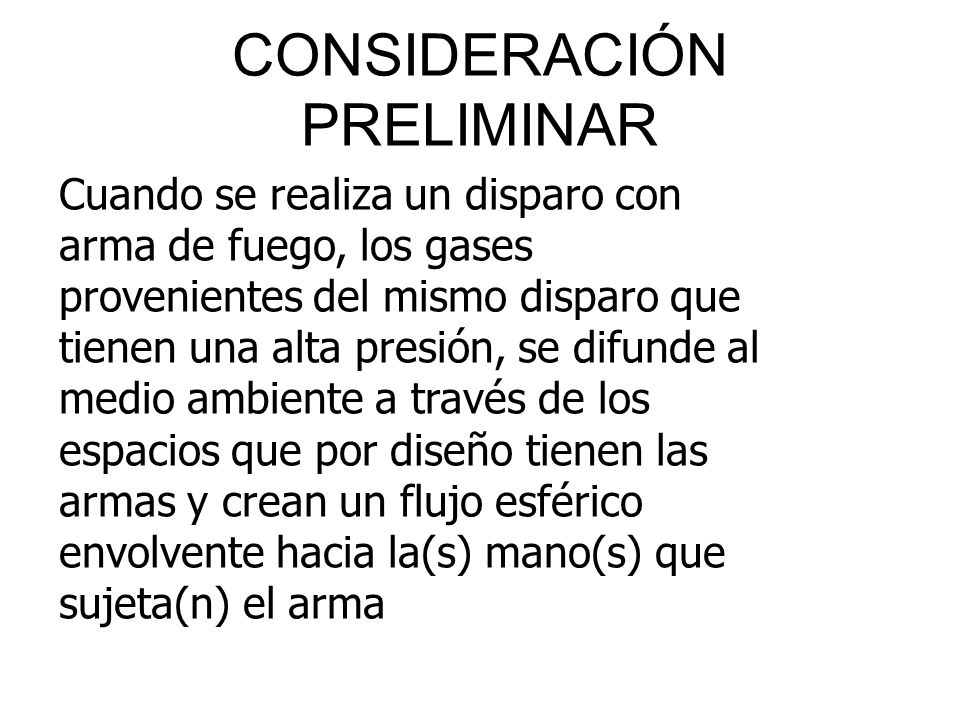

Cuando se realiza un disparo con arma de fuego, los gases provenientes del mismo disparo que tienen una alta presión, se difunde al medio ambiente a través de los espacios que por diseño tienen las armas y crean un flujo esférico envolvente hacia la(s) mano(s) que sujeta(n) el arma

61 CONSIDERACION UNO Contaminación únicamente en las CARAS EXTERNAS DE LAS MANOS, ya que la(s) región(es) palmar(es) no se contamina(n) debido a que ésta(s) se encuentra(n) protegida(s) por la sujeción del arma.

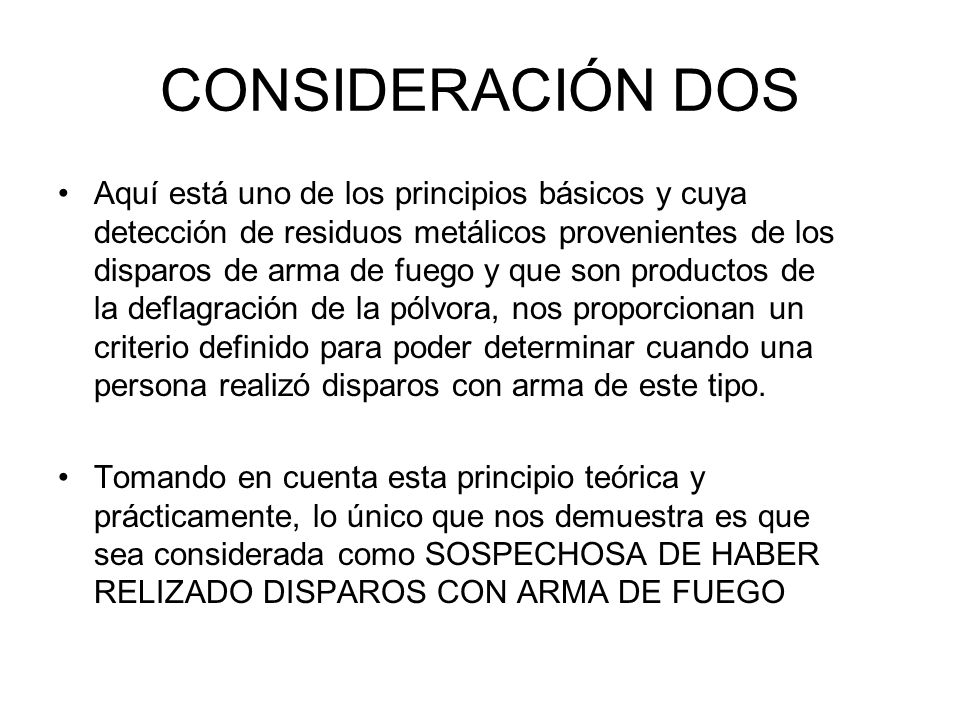

62 CONSIDERACIÓN DOS Aquí está uno de los principios básicos y cuya detección de residuos metálicos provenientes de los disparos de arma de fuego y que son productos de la deflagración de la pólvora, nos proporcionan un criterio definido para poder determinar cuando una persona realizó disparos con arma de este tipo. Tomando en cuenta esta principio teórica y prácticamente, lo único que nos demuestra es que sea considerada como SOSPECHOSA DE HABER RELIZADO DISPAROS CON ARMA DE FUEGO

63 SOSPECHOSO A INDICIADO

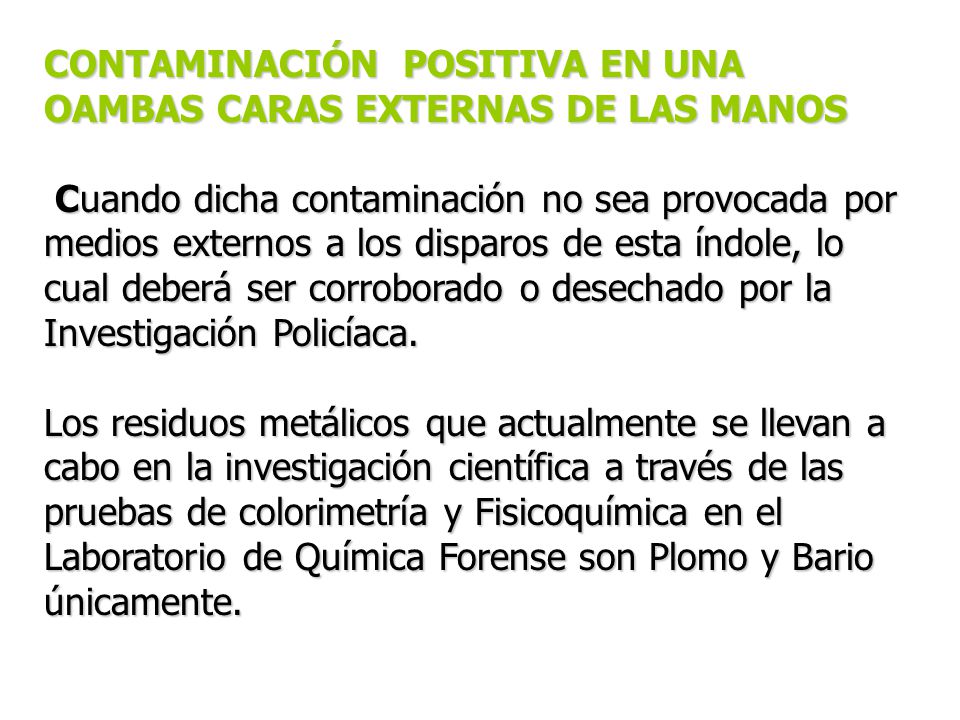

64 CONTAMINACIÓN POSITIVA EN UNA OAMBAS CARAS EXTERNAS DE LAS MANOS
Cuando dicha contaminación no sea provocada por medios externos a los disparos de esta índole, lo cual deberá ser corroborado o desechado por la Investigación Policíaca. Los residuos metálicos que actualmente se llevan a cabo en la investigación científica a través de las pruebas de colorimetría y Fisicoquímica en el Laboratorio de Química Forense son Plomo y Bario únicamente.

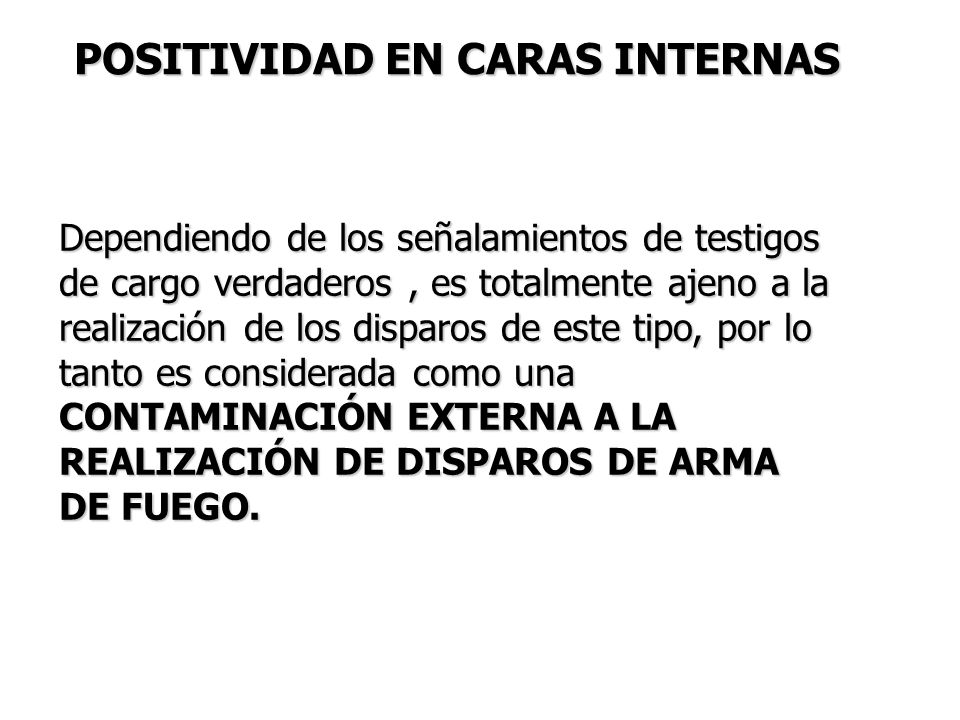

65 POSITIVIDAD EN CARAS INTERNAS
Dependiendo de los señalamientos de testigos de cargo verdaderos , es totalmente ajeno a la realización de los disparos de este tipo, por lo tanto es considerada como una CONTAMINACIÓN EXTERNA A LA REALIZACIÓN DE DISPAROS DE ARMA DE FUEGO.

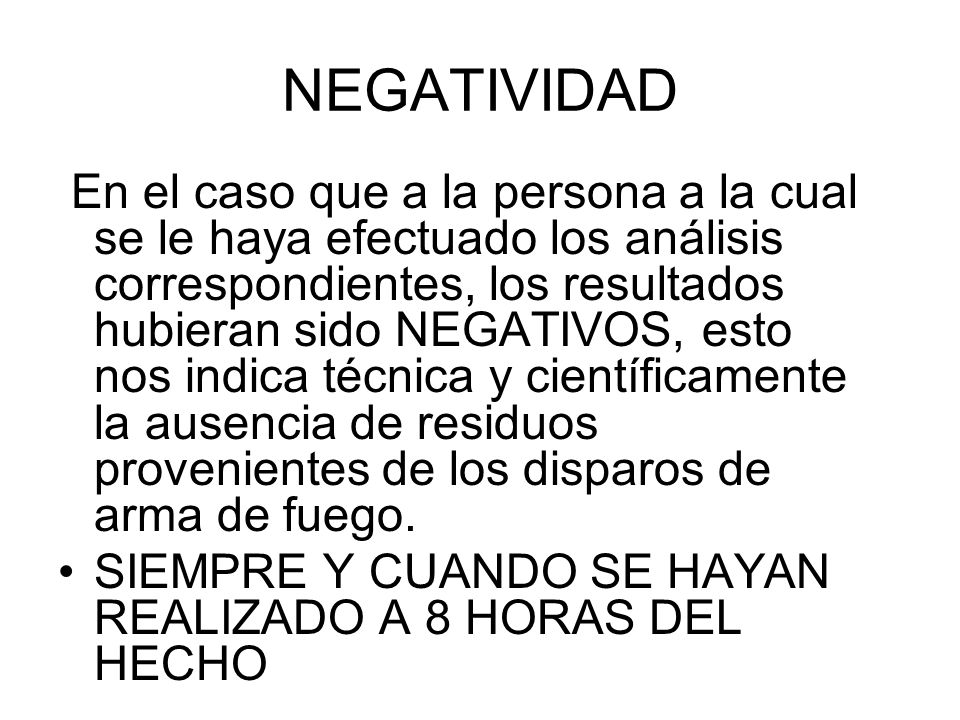

66 NEGATIVIDAD SIEMPRE Y CUANDO SE HAYAN REALIZADO A 8 HORAS DEL HECHO
En el caso que a la persona a la cual se le haya efectuado los análisis correspondientes, los resultados hubieran sido NEGATIVOS, esto nos indica técnica y científicamente la ausencia de residuos provenientes de los disparos de arma de fuego. SIEMPRE Y CUANDO SE HAYAN REALIZADO A 8 HORAS DEL HECHO

67 CARAS INTERNAS POSITIVAS

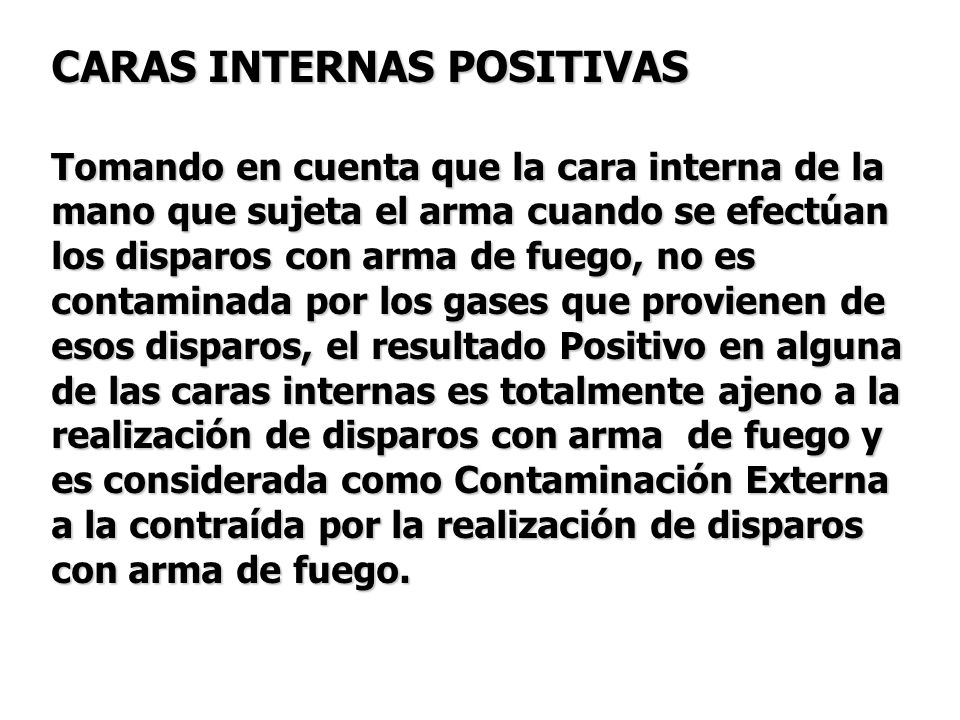

Tomando en cuenta que la cara interna de la mano que sujeta el arma cuando se efectúan los disparos con arma de fuego, no es contaminada por los gases que provienen de esos disparos, el resultado Positivo en alguna de las caras internas es totalmente ajeno a la realización de disparos con arma de fuego y es considerada como Contaminación Externa a la contraída por la realización de disparos con arma de fuego.

68 CARAS INTERNAS POSITIVAS

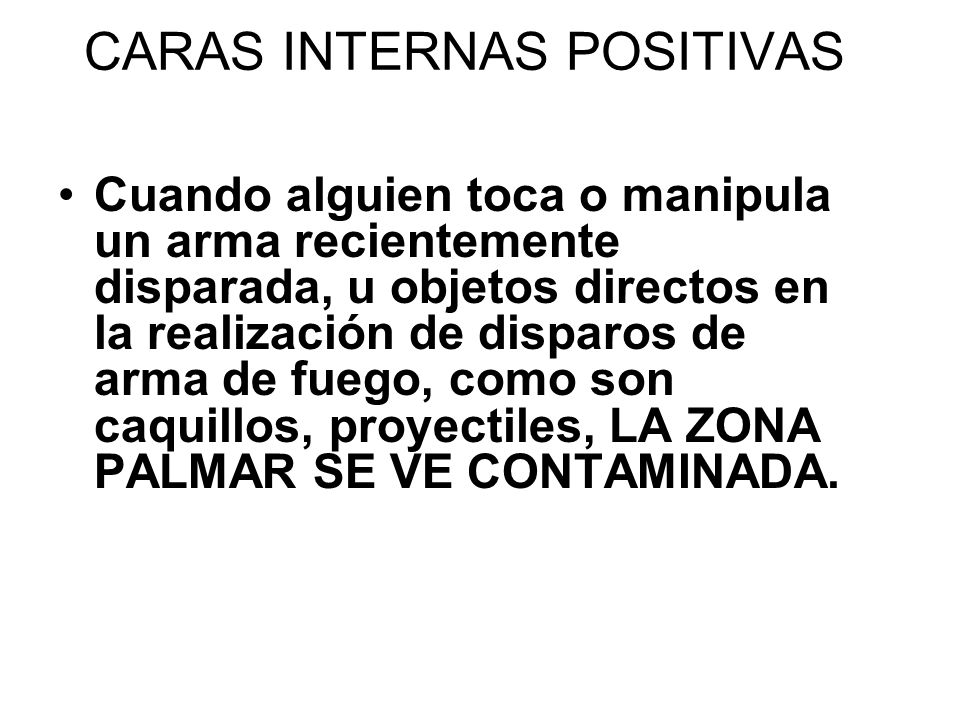

Cuando alguien toca o manipula un arma recientemente disparada, u objetos directos en la realización de disparos de arma de fuego, como son caquillos, proyectiles, LA ZONA PALMAR SE VE CONTAMINADA.

69 CARAS INTERNAS POSITIVAS

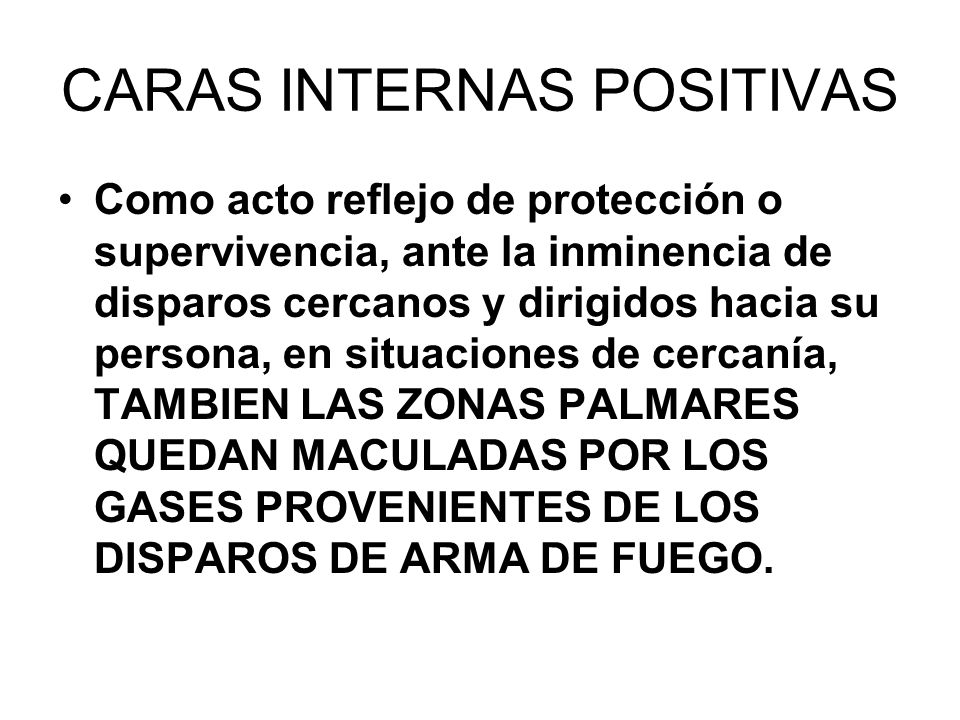

Como acto reflejo de protección o supervivencia, ante la inminencia de disparos cercanos y dirigidos hacia su persona, en situaciones de cercanía, TAMBIEN LAS ZONAS PALMARES QUEDAN MACULADAS POR LOS GASES PROVENIENTES DE LOS DISPAROS DE ARMA DE FUEGO.

70 CARAS INTERNAS POSITIVAS

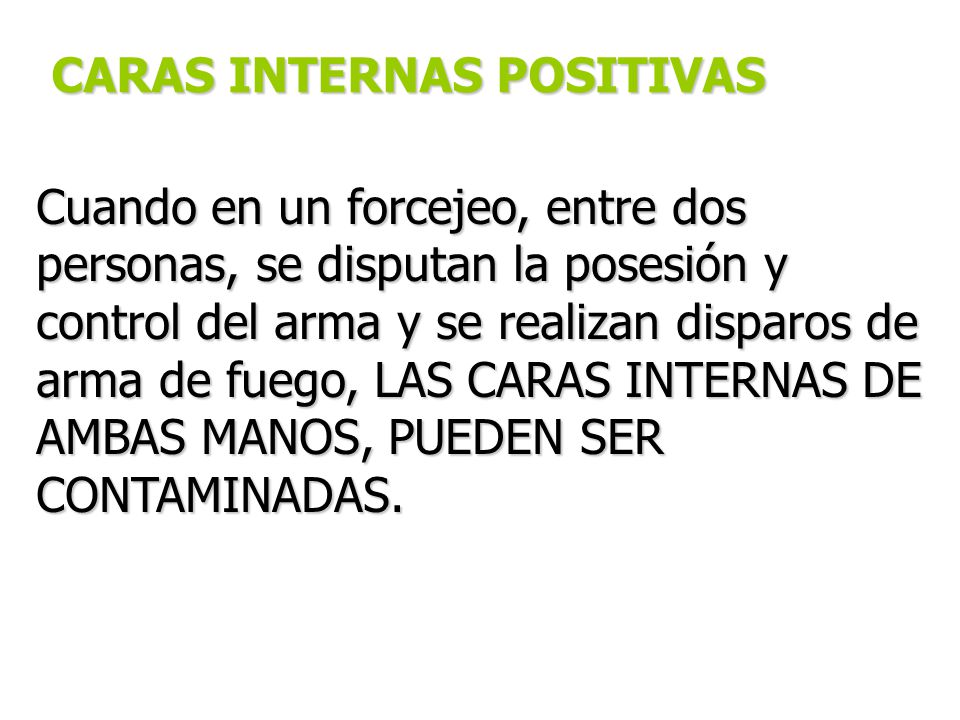

Cuando en un forcejeo, entre dos personas, se disputan la posesión y control del arma y se realizan disparos de arma de fuego, LAS CARAS INTERNAS DE AMBAS MANOS, PUEDEN SER CONTAMINADAS.

71 CARAS INTERNAS POSITIVAS

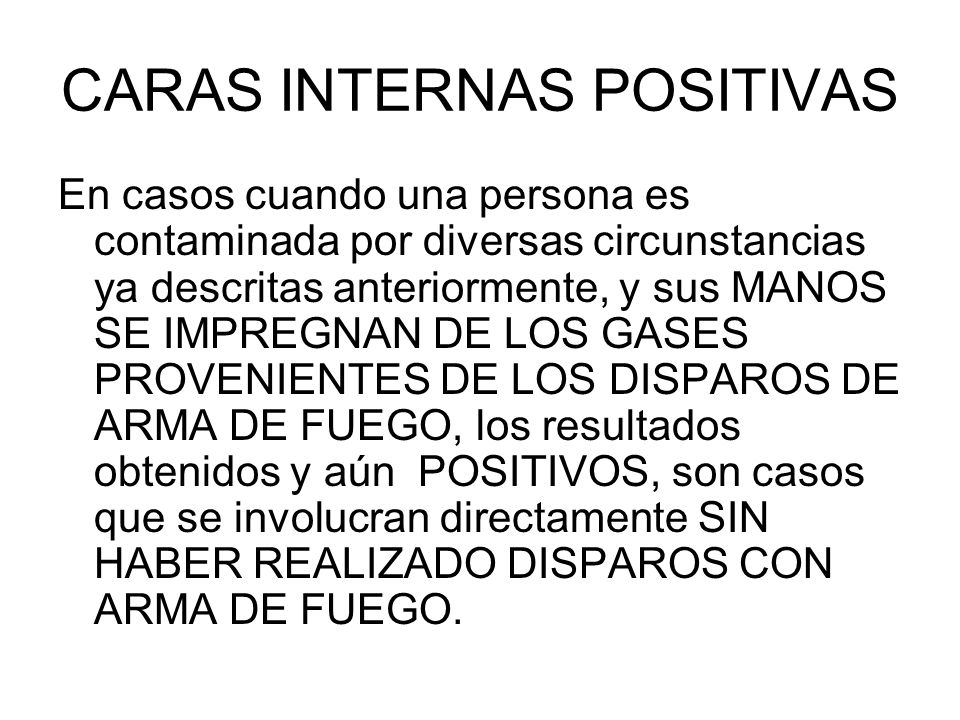

En casos cuando una persona es contaminada por diversas circunstancias ya descritas anteriormente, y sus MANOS SE IMPREGNAN DE LOS GASES PROVENIENTES DE LOS DISPAROS DE ARMA DE FUEGO, los resultados obtenidos y aún POSITIVOS, son casos que se involucran directamente SIN HABER REALIZADO DISPAROS CON ARMA DE FUEGO.

72 CARAS INTERNAS POSITIVAS
Estas situaciones INCLUYEN UNOS RESULTADOS POSITIVOS EN CARAS PALMARES, SIN QUE LA PERSONA HAYA REALIZADO DISPAROS CON ARMA DE FUEGO, ESTO VIENE AL CASO QUE NOS OCUPA.

73 CARAS INTERNAS POSITIVAS

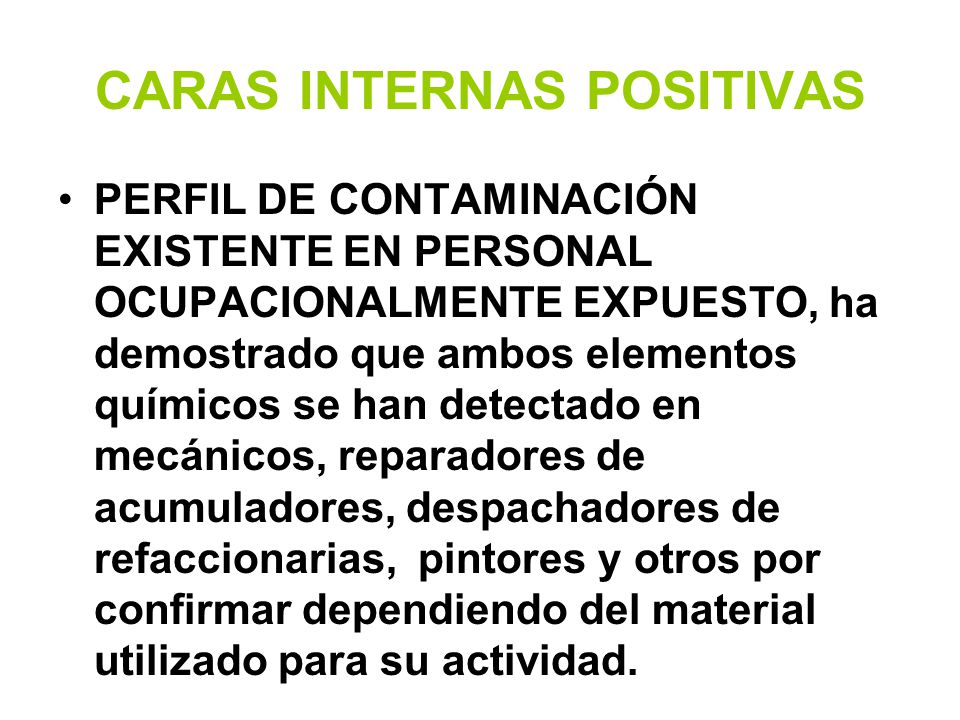

PERFIL DE CONTAMINACIÓN EXISTENTE EN PERSONAL OCUPACIONALMENTE EXPUESTO, ha demostrado que ambos elementos químicos se han detectado en mecánicos, reparadores de acumuladores, despachadores de refaccionarias, pintores y otros por confirmar dependiendo del material utilizado para su actividad.

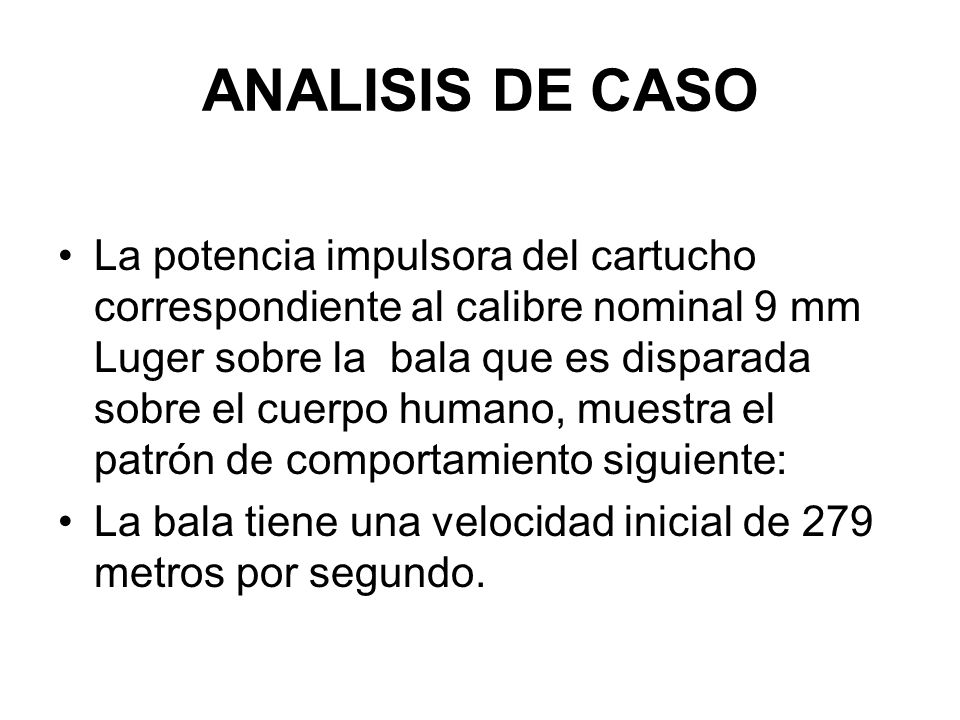

74 ANALISIS DE CASO La potencia impulsora del cartucho correspondiente al calibre nominal 9 mm Luger sobre la bala que es disparada sobre el cuerpo humano, muestra el patrón de comportamiento siguiente: La bala tiene una velocidad inicial de 279 metros por segundo.

75 BREVES NOTAS La velocidad de penetración la misma sobre la piel y tejido adiposo, es de 250 metros por segundo. Al penetrar a la cavidad abdominal, la bala mantiene una velocidad de 190 metros por segundo. Cuando la bala perfora el estómago todavía lleva una velocidad de 140 metros por segundo. Después de la impactación y perforación de la espina dorsal, la bala mantiene una velocidad de 60 metros por segundo.

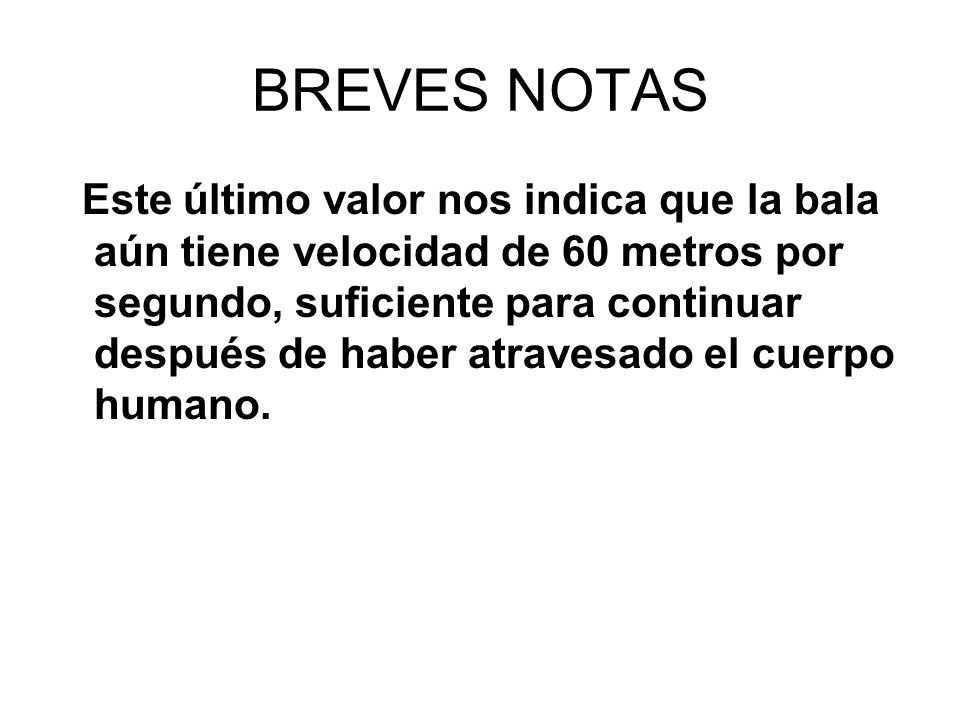

76 BREVES NOTAS Este último valor nos indica que la bala aún tiene velocidad de 60 metros por segundo, suficiente para continuar después de haber atravesado el cuerpo humano.

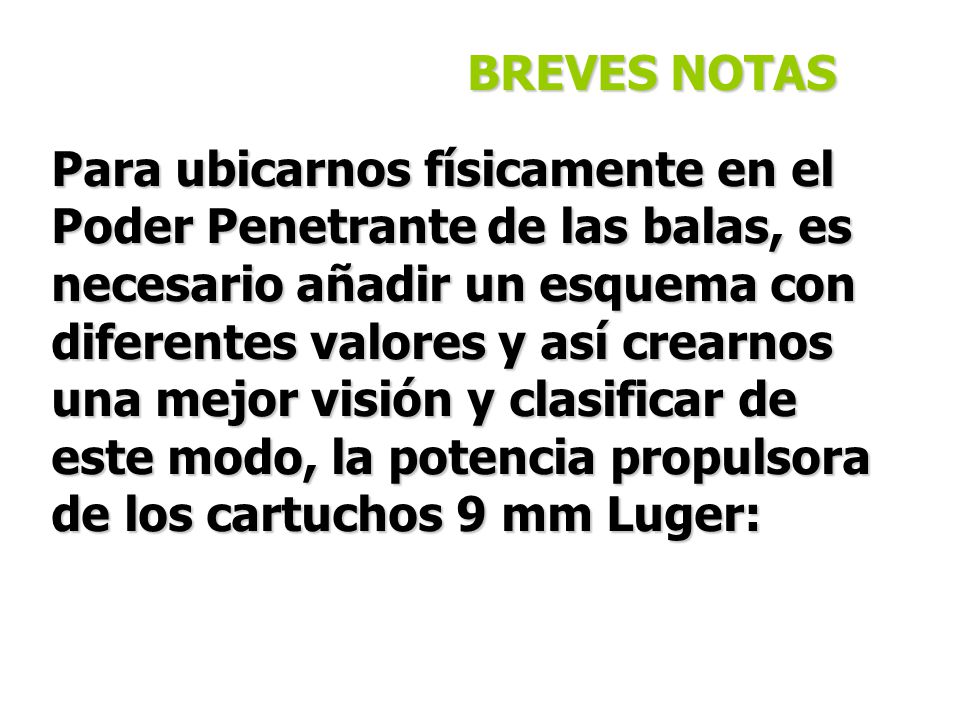

77 BREVES NOTAS Para ubicarnos físicamente en el Poder Penetrante de las balas, es necesario añadir un esquema con diferentes valores y así crearnos una mejor visión y clasificar de este modo, la potencia propulsora de los cartuchos 9 mm Luger:

78 TIPO DE ARMA CALIBRE ESTILO DE BALA PENETRACIÓN Pistola .22 L. R.

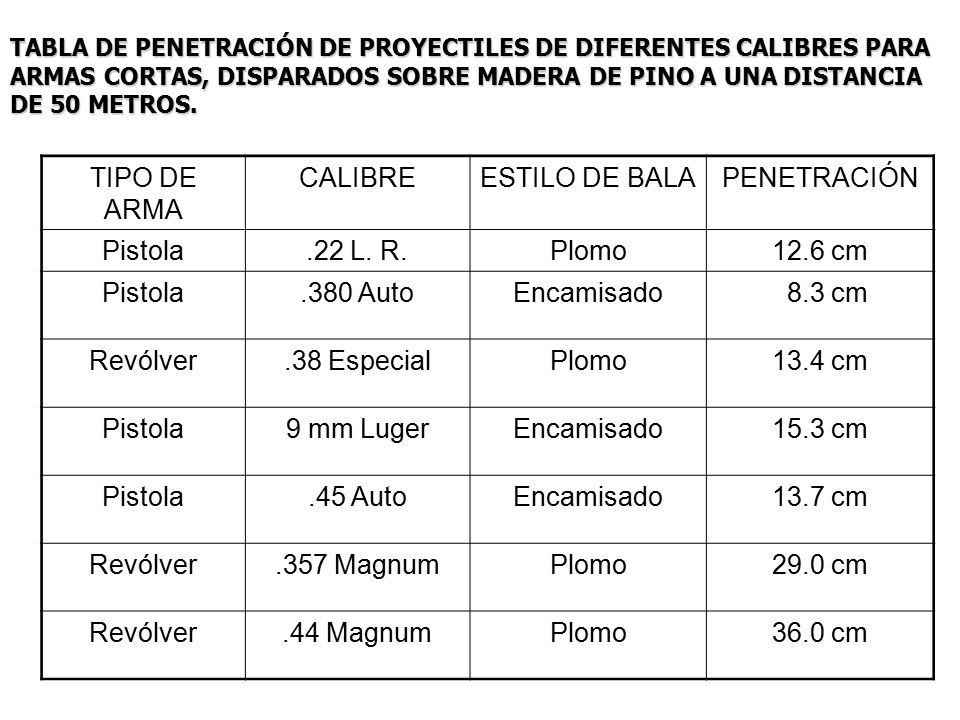

TABLA DE PENETRACIÓN DE PROYECTILES DE DIFERENTES CALIBRES PARA ARMAS CORTAS, DISPARADOS SOBRE MADERA DE PINO A UNA DISTANCIA DE 50 METROS. TIPO DE ARMA CALIBRE ESTILO DE BALA PENETRACIÓN Pistola .22 L. R. Plomo 12.6 cm .380 Auto Encamisado 8.3 cm Revólver .38 Especial 13.4 cm 9 mm Luger 15.3 cm .45 Auto 13.7 cm .357 Magnum 29.0 cm .44 Magnum 36.0 cm

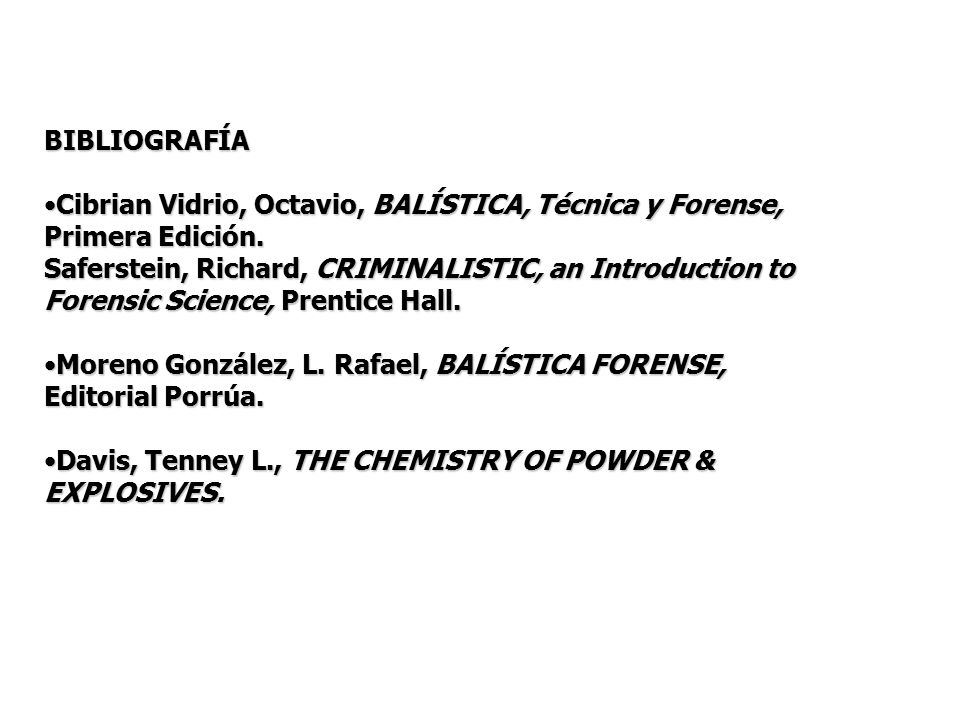

79 BIBLIOGRAFÍA Cibrian Vidrio, Octavio, BALÍSTICA, Técnica y Forense, Primera Edición. Saferstein, Richard, CRIMINALISTIC, an Introduction to Forensic Science, Prentice Hall. Moreno González, L. Rafael, BALÍSTICA FORENSE, Editorial Porrúa. Davis, Tenney L., THE CHEMISTRY OF POWDER & EXPLOSIVES.
