Cucharas En la manutención de cargas a granel es necesario disponer de un elemento de suspensión capaz de penetrar en el material, cargarlo y elevarlo.

Presentación del tema: "Cucharas En la manutención de cargas a granel es necesario disponer de un elemento de suspensión capaz de penetrar en el material, cargarlo y elevarlo."— Transcripción de la presentación:

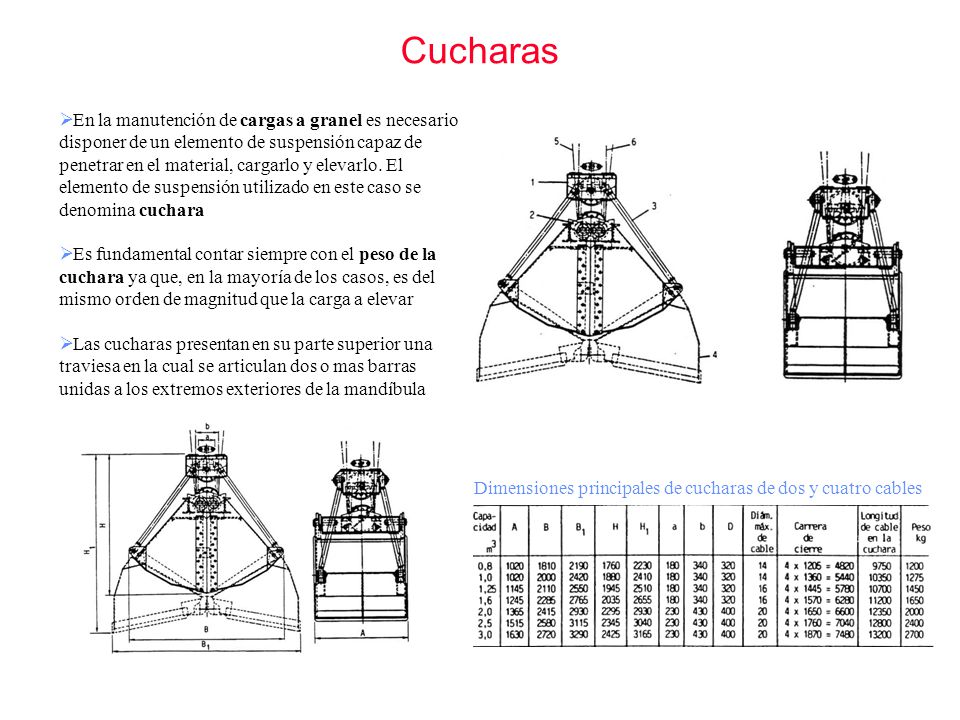

1 Cucharas En la manutención de cargas a granel es necesario disponer de un elemento de suspensión capaz de penetrar en el material, cargarlo y elevarlo. El elemento de suspensión utilizado en este caso se denomina cuchara Es fundamental contar siempre con el peso de la cuchara ya que, en la mayoría de los casos, es del mismo orden de magnitud que la carga a elevar Las cucharas presentan en su parte superior una traviesa en la cual se articulan dos o mas barras unidas a los extremos exteriores de la mandíbula Dimensiones principales de cucharas de dos y cuatro cables

2 Cucharas Capacidad y peso de cucharas de dos y cuatro cables

3 Cucharas Cucharas de gran apertura

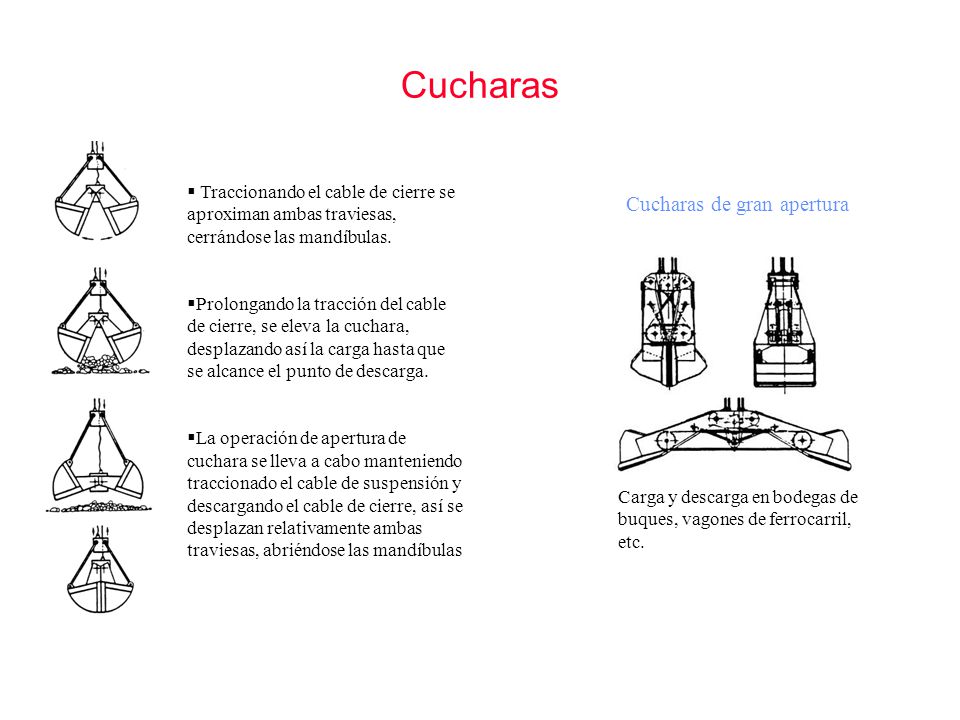

Traccionando el cable de cierre se aproximan ambas traviesas, cerrándose las mandíbulas. Prolongando la tracción del cable de cierre, se eleva la cuchara, desplazando así la carga hasta que se alcance el punto de descarga. La operación de apertura de cuchara se lleva a cabo manteniendo traccionado el cable de suspensión y descargando el cable de cierre, así se desplazan relativamente ambas traviesas, abriéndose las mandíbulas Cucharas de gran apertura Carga y descarga en bodegas de buques, vagones de ferrocarril, etc.

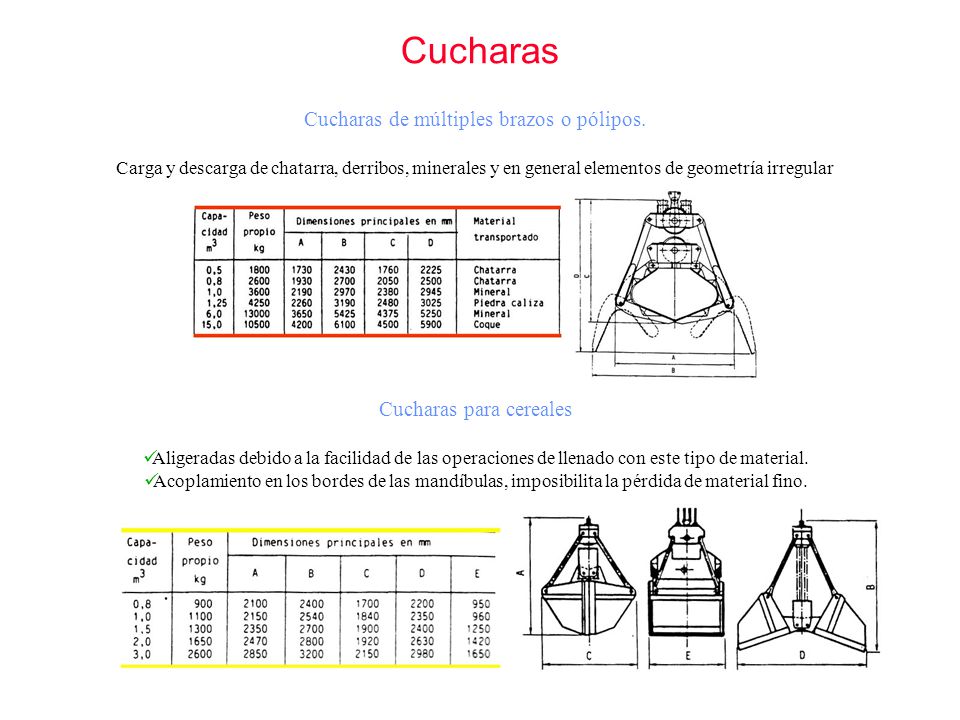

4 Cucharas Cucharas de múltiples brazos o pólipos.
Carga y descarga de chatarra, derribos, minerales y en general elementos de geometría irregular Cucharas para cereales Aligeradas debido a la facilidad de las operaciones de llenado con este tipo de material. Acoplamiento en los bordes de las mandíbulas, imposibilita la pérdida de material fino.

5 Cuchara para alimentación

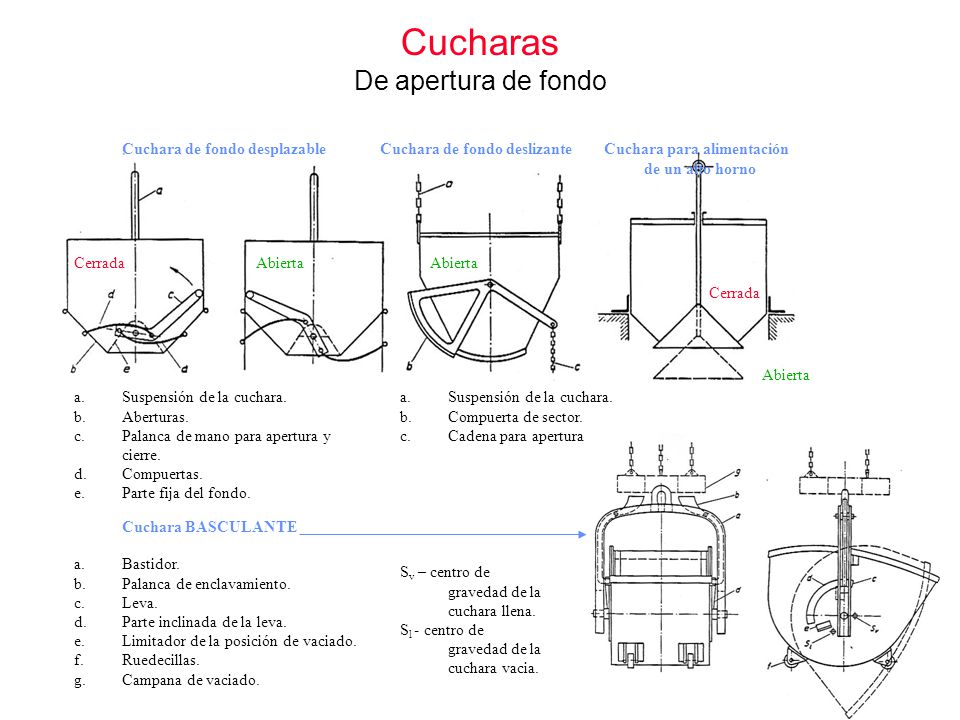

Cucharas De apertura de fondo Cuchara de fondo desplazable Cuchara de fondo deslizante Cuchara para alimentación de un alto horno Cerrada Abierta Abierta Cerrada Abierta Suspensión de la cuchara. Aberturas. Palanca de mano para apertura y cierre. Compuertas. Parte fija del fondo. Suspensión de la cuchara. Compuerta de sector. Cadena para apertura Cuchara BASCULANTE Bastidor. Palanca de enclavamiento. Leva. Parte inclinada de la leva. Limitador de la posición de vaciado. Ruedecillas. Campana de vaciado. Sv – centro de gravedad de la cuchara llena. Sl - centro de gravedad de la cuchara vacia.

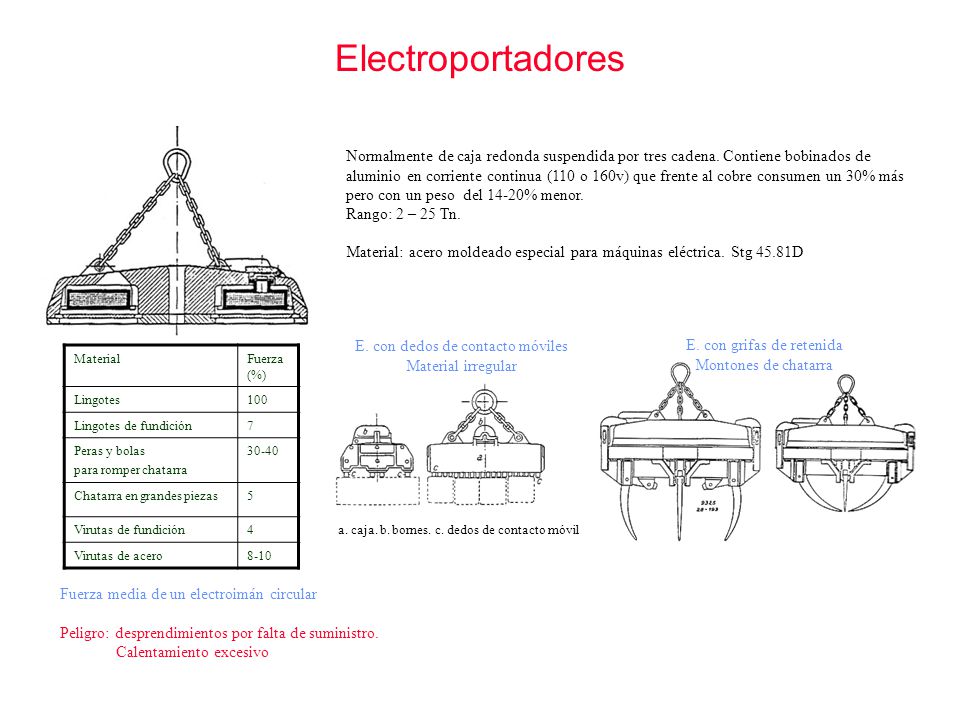

6 Electroportadores Normalmente de caja redonda suspendida por tres cadena. Contiene bobinados de aluminio en corriente continua (110 o 160v) que frente al cobre consumen un 30% más pero con un peso del 14-20% menor. Rango: 2 – 25 Tn. Material: acero moldeado especial para máquinas eléctrica. Stg 45.81D E. con dedos de contacto móviles Material irregular E. con grifas de retenida Montones de chatarra Material Fuerza (%) Lingotes 100 Lingotes de fundición 7 Peras y bolas para romper chatarra 30-40 Chatarra en grandes piezas 5 Virutas de fundición 4 Virutas de acero 8-10 a. caja. b. bornes. c. dedos de contacto móvil Fuerza media de un electroimán circular Peligro: desprendimientos por falta de suministro. Calentamiento excesivo
