1 El contador rooting 881616+143Máx.16 x 8 Control Comprobación Dirección de origen Dirección de destino Longitud Información útil Contador rooting El telegrama El contador rooting tiene como valor inicial : 6 DOMOTICA – EL BUS EIB - KNX

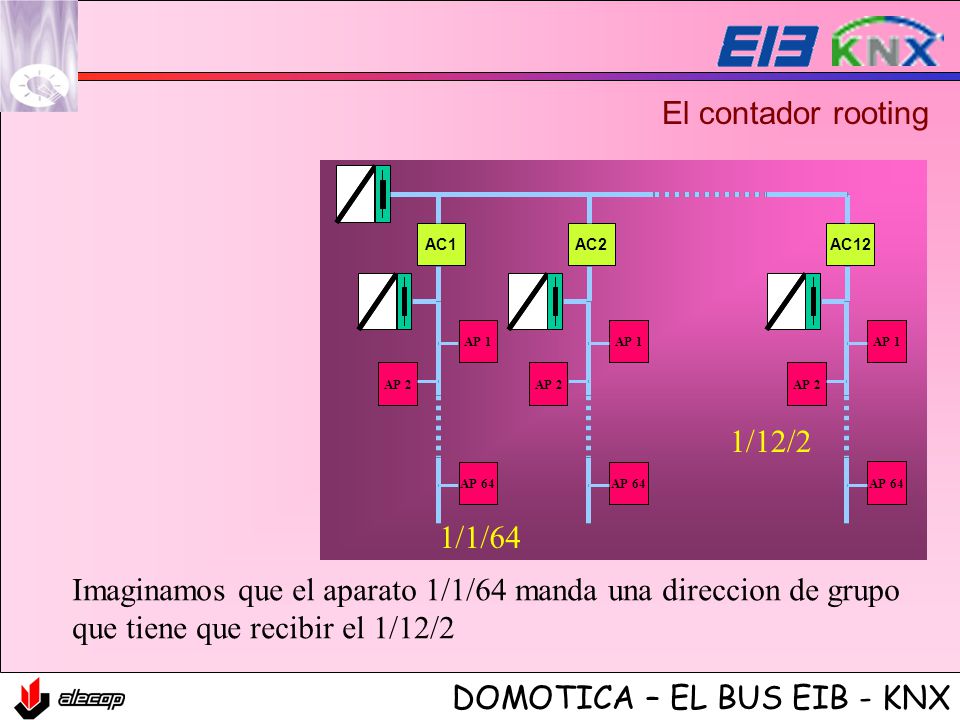

2 El contador rooting AP 1 AP 2 AP 64 AP 1 AP 2 AP 64 AP 1 AP 2 AP 64 AC1 AC2 AC12 1/1/64 1/12/2 Imaginamos que el aparato 1/1/64 manda una direccion de grupo que tiene que recibir el 1/12/2

3 AP 1 AP 2 AP 64 AP 1 AP 2 AP 64 AP 1 AP 2 AP 64 AC1 AC2 AC12 1/1/64 1/12/2 DOMOTICA – EL BUS EIB - KNX El contador rooting Cada vez que el telegrama pasa por un acoplador de línea o de zona se le quita 1 de su valor 6 5 4

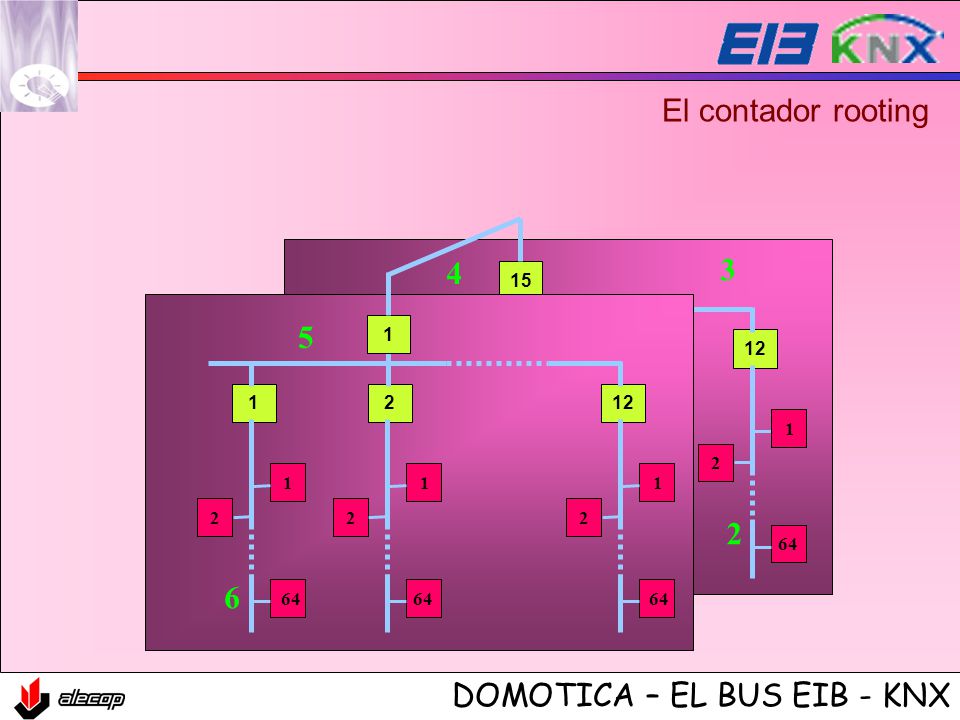

4 AP 1 AP 2 AP 64 AP 1 AP 2 AP 64 2 64 AC1AC212 15 1 2 64 1 2 1 2 1212 1 1 DOMOTICA – EL BUS EIB - KNX El contador rooting 6 5 4 3 2

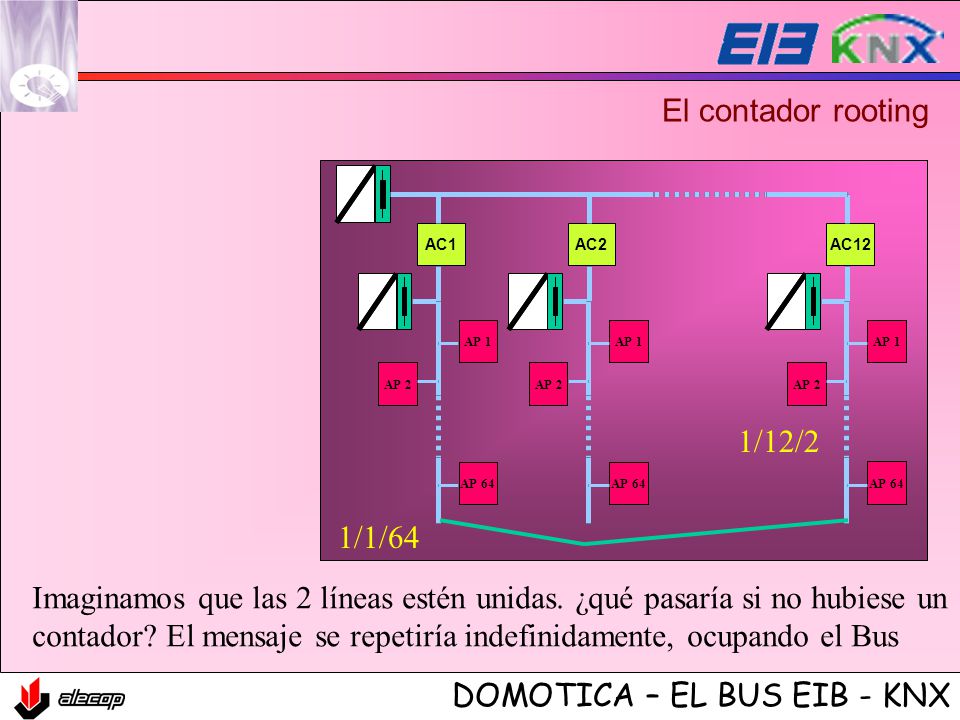

5 AP 1 AP 2 AP 64 AP 1 AP 2 AP 64 AP 1 AP 2 AP 64 AC1 AC2 AC12 1/1/64 1/12/2 DOMOTICA – EL BUS EIB - KNX El contador rooting Imaginamos que las 2 líneas estén unidas. ¿qué pasaría si no hubiese un contador? El mensaje se repetiría indefinidamente, ocupando el Bus

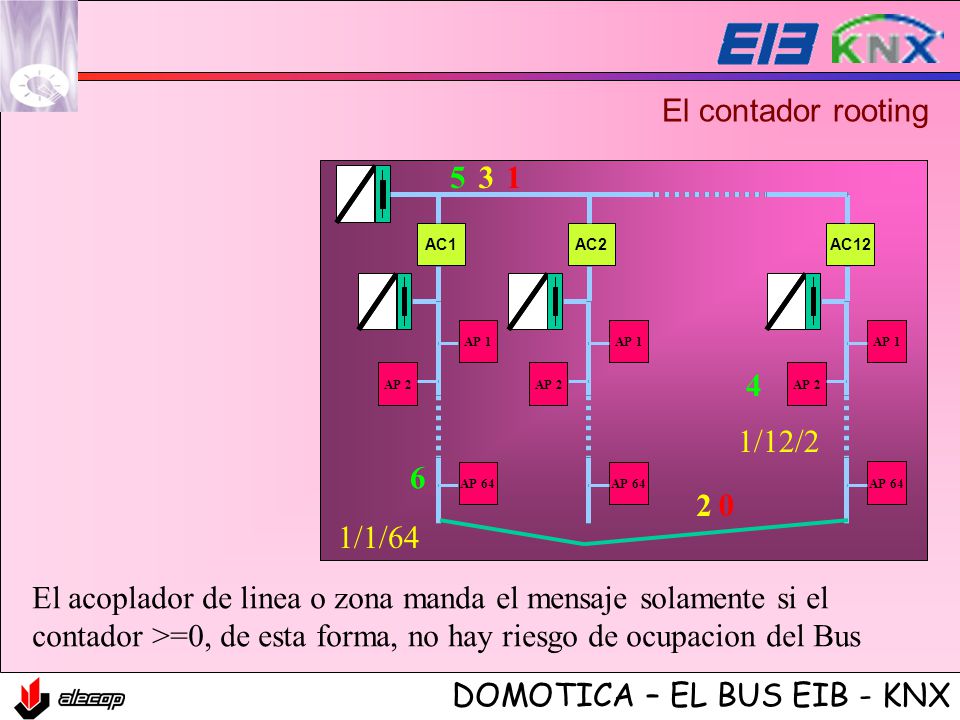

6 AP 1 AP 2 AP 64 AP 1 AP 2 AP 64 AP 1 AP 2 AP 64 AC1 AC2 AC12 1/1/64 1/12/2 6 5 4 DOMOTICA – EL BUS EIB - KNX El contador rooting El acoplador de linea o zona manda el mensaje solamente si el contador >=0, de esta forma, no hay riesgo de ocupacion del Bus 3 2 1 0
