CIRCUITO IMPRESO 4 ESO.

Presentación del tema: "CIRCUITO IMPRESO 4 ESO."— Transcripción de la presentación:

1 CIRCUITO IMPRESO 4 ESO

2 Placa y materiales Placa virgen Cuadrícula Útiles de dibujo

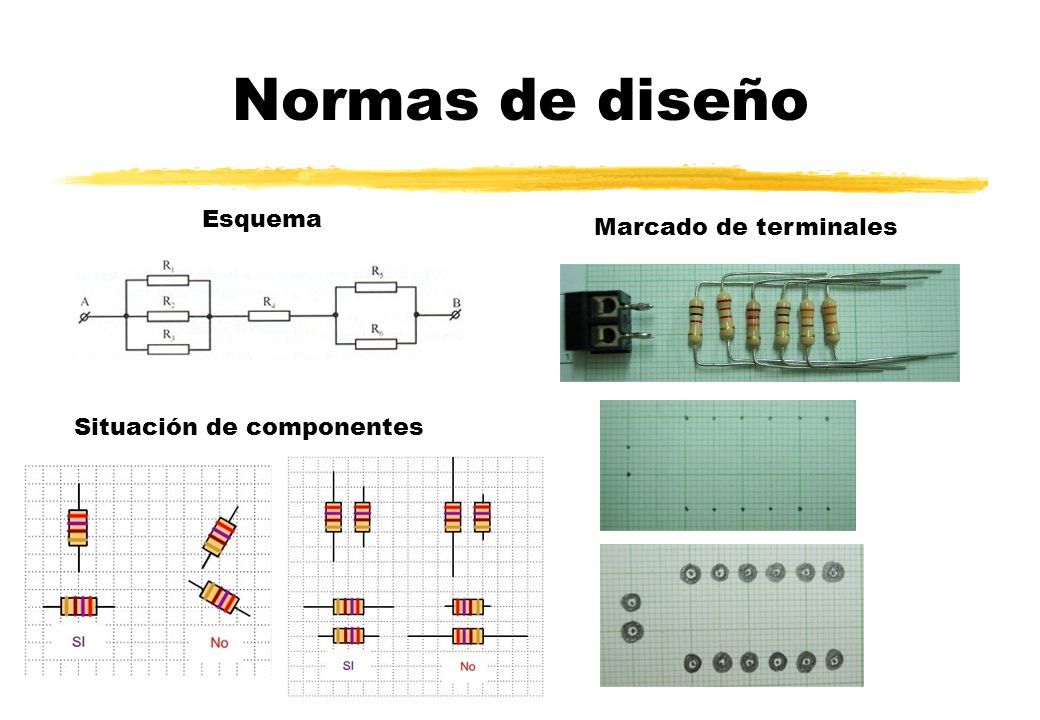

3 Normas de diseño Esquema Marcado de terminales
Situación de componentes

4 Normas de diseño, trazado de pistas

5 Herramientas y Materiales

6 Diseño del circuito impreso
Esquema Marcado de terminales Distribución de elementos Dibujo de pads

7 Diseño del circuito impreso, trazado de pistas

8 Diseño del circuito impreso
Límites de la placa Serigrafiado de componentes Lado componentes Lado componentes Lado pistas Lado pistas

9 Construcción del circuito impreso
Corte de la placa de circuito Placa pegada sobre diseño Lado componentes Lado pistas Lado componentes Punzonado de taladros Lado pistas

10 Construcción de circuito impreso
Taladrado Dibujo de las pistas Lijado de agujeros y limpieza de la placa

11 Atacado con ácido Cubeta con ácido Placa limpia y barnizada
Atacada con ácido Serigrafiado de la placa

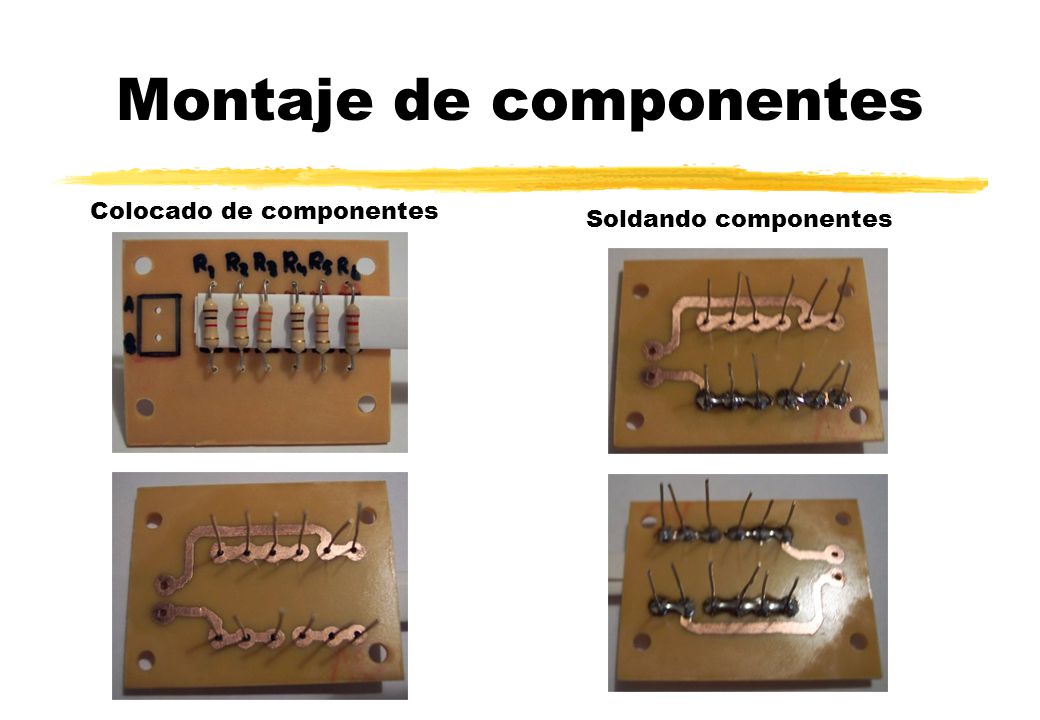

12 Montaje de componentes
Colocado de componentes Soldando componentes

13 Montaje de componentes completado
Componentes soldados Placa con todos los componentes
