FALLAS y TERREMOTOS
2
Gran Terremoto de Lisboa de 1755
Magnitud, Intensidad, Peligrosidad y Riesgo sísmicos MAGNITUD SISMICA (M) Energía totál liberada. Escala de Richter. Con cada punto adicional en esta escala, la amplitud de ondas aumenta 10x y la energía liberada 36x. Valor maximo de M registrado jamás = 9,5 en Chile (1960). Gran Terremoto de Lisboa de 1755 M =
3

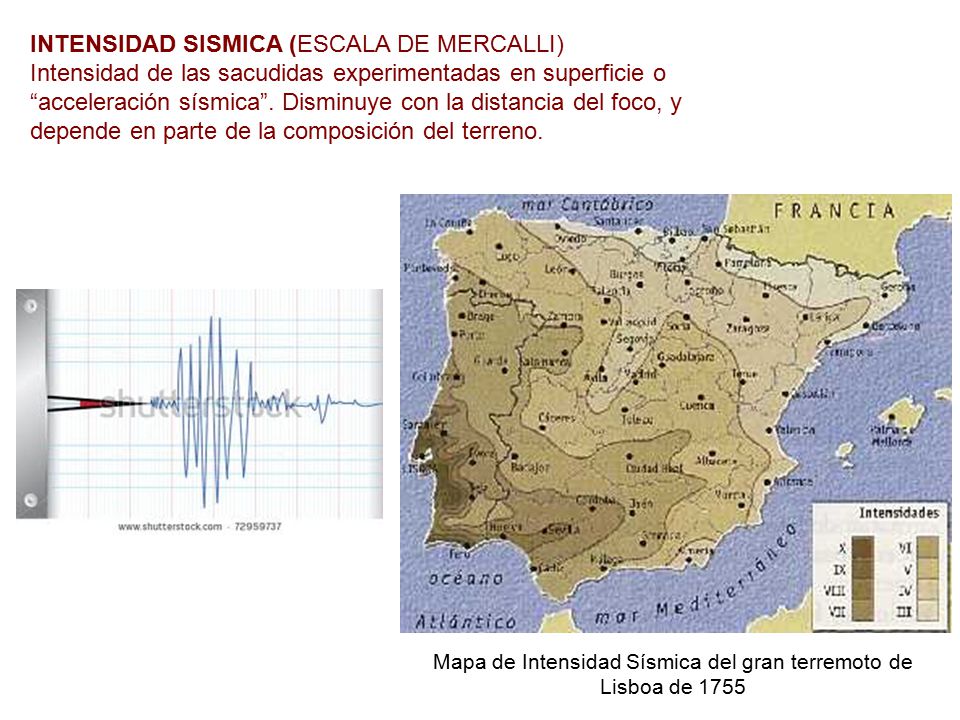

Mapa de Intensidad Sísmica del gran terremoto de Lisboa de 1755
INTENSIDAD SISMICA (ESCALA DE MERCALLI) Intensidad de las sacudidas experimentadas en superficie o “acceleración sísmica”. Disminuye con la distancia del foco, y depende en parte de la composición del terreno. Mapa de Intensidad Sísmica del gran terremoto de Lisboa de 1755
4
SISMOGRAFO / SISMOMETRO
4
5
g = 9,8 m/s2
6

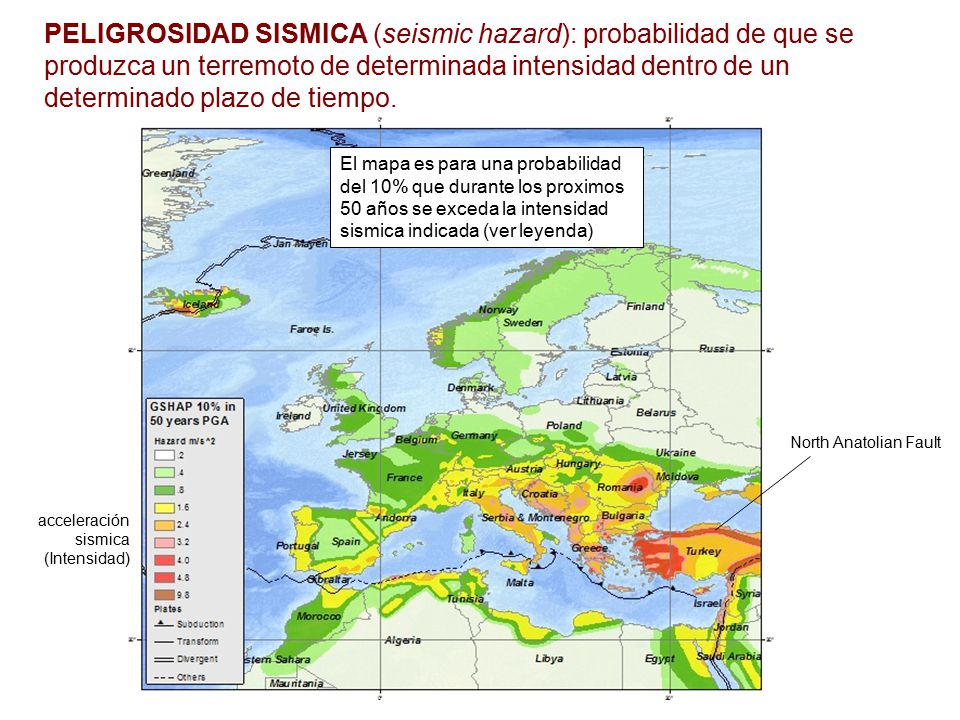

PELIGROSIDAD SISMICA (seismic hazard): probabilidad de que se produzca un terremoto de determinada intensidad dentro de un determinado plazo de tiempo. El mapa es para una probabilidad del 10% que durante los proximos 50 años se exceda la intensidad sismica indicada (ver leyenda) North Anatolian Fault acceleración sismica (Intensidad)
7

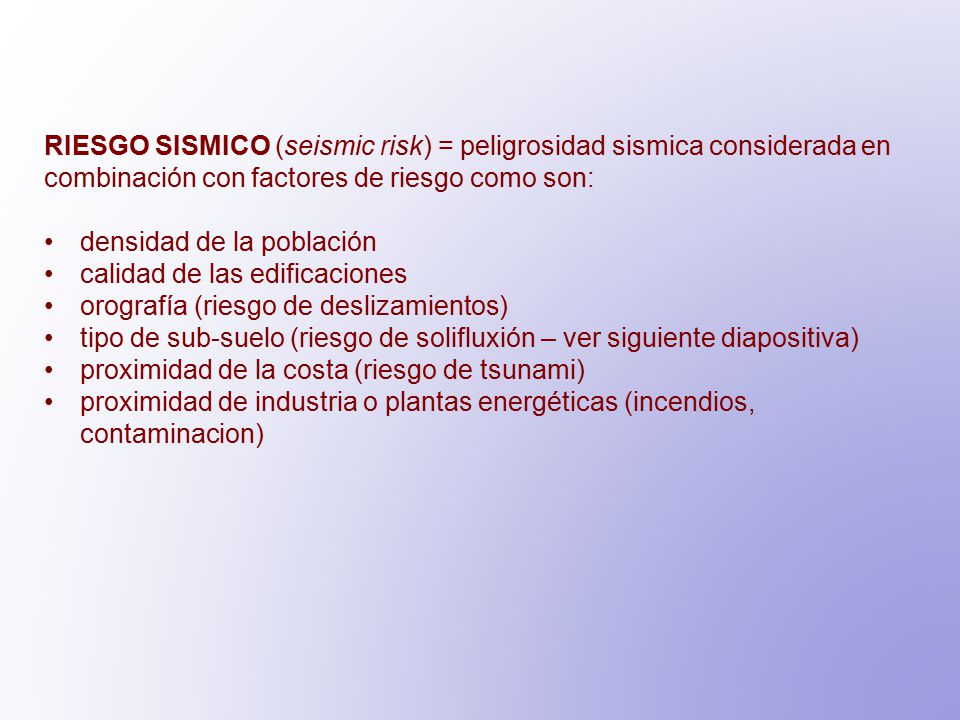

RIESGO SISMICO (seismic risk) = peligrosidad sismica considerada en combinación con factores de riesgo como son: densidad de la población calidad de las edificaciones orografía (riesgo de deslizamientos) tipo de sub-suelo (riesgo de solifluxión – ver siguiente diapositiva) proximidad de la costa (riesgo de tsunami) proximidad de industria o plantas energéticas (incendios, contaminacion)
8
liquifacción liquifacción nó liquifacción terremoto de Loma Prieta
perdida de capacidad de carga de suelos saturados de agua terremoto de Loma Prieta (California 1989)
9
ONDAS SISMICAS longitudinales/compresivas = ondas "P"
ondas transversales = ondas "S" 9
11
ondas “P” en sección en planta
13
ondas “S” en sección en planta
14
ONDAS SUPERFICIALES LOVE
15
ONDAS SUPERFICIALES RAYLEIGH
16
SISMOGRAMA 16
17
VELOCIDADES SISMICAS 17
18
1.- Ondas sísmicas y terremotos
SISMOGRAMAS 1.- Ondas sísmicas y terremotos Un mismo terremoto se registra en distintas estaciones sísmicas en distintos momentos dependiendo de su distancia al epicentro. Además, se produce un retardo entre la llegada de las ondas P, S y las superficiales.
19
LOCALIZACIÓN DE EPICENTRO
19
20
SISMICA DE REFLEXIÓN
21
sismica de reflexión MOHO
perfil sísmico del mar de Alborán basado en reflexiones sismicas
23
ESPESOR DE LA CORTEZA (profunidad del MOHO)
.
24
REFRACCION DE ONDAS SISMICAS
24
25

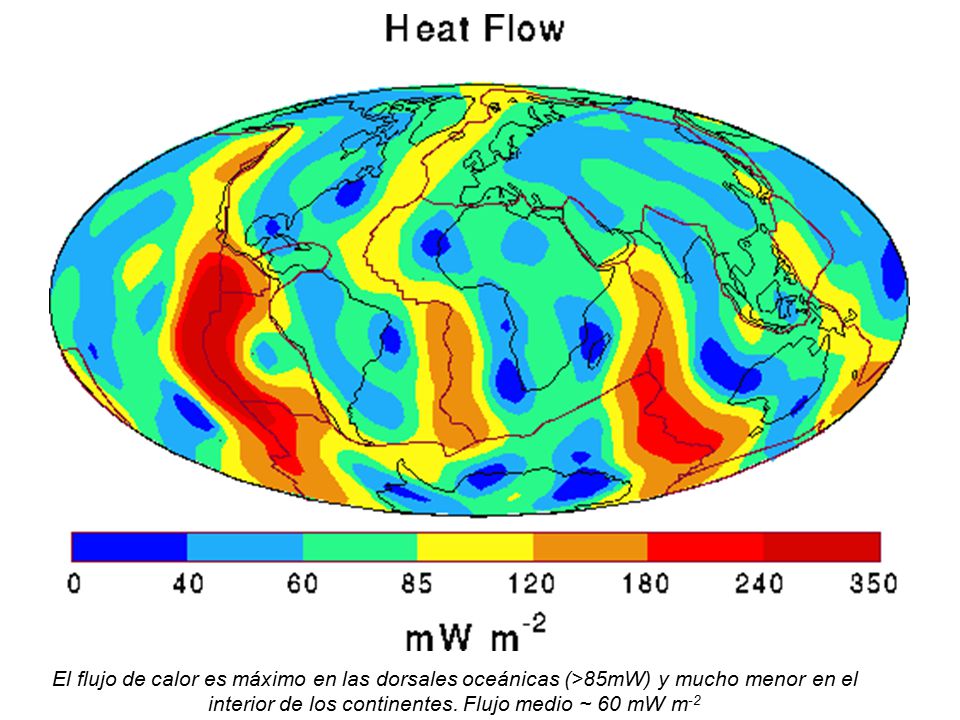

. El flujo de calor es máximo en las dorsales oceánicas (>85mW) y mucho menor en el interior de los continentes. Flujo medio ~ 60 mW m-2
26
26
27
TOMOGRAFIA SISMICA DEL MANTO
28
EL NUCLEO
29
Famosos meteorito de Willamette, Oregon
91%Fe, 8%Ni 14 toneladas
30
30
31

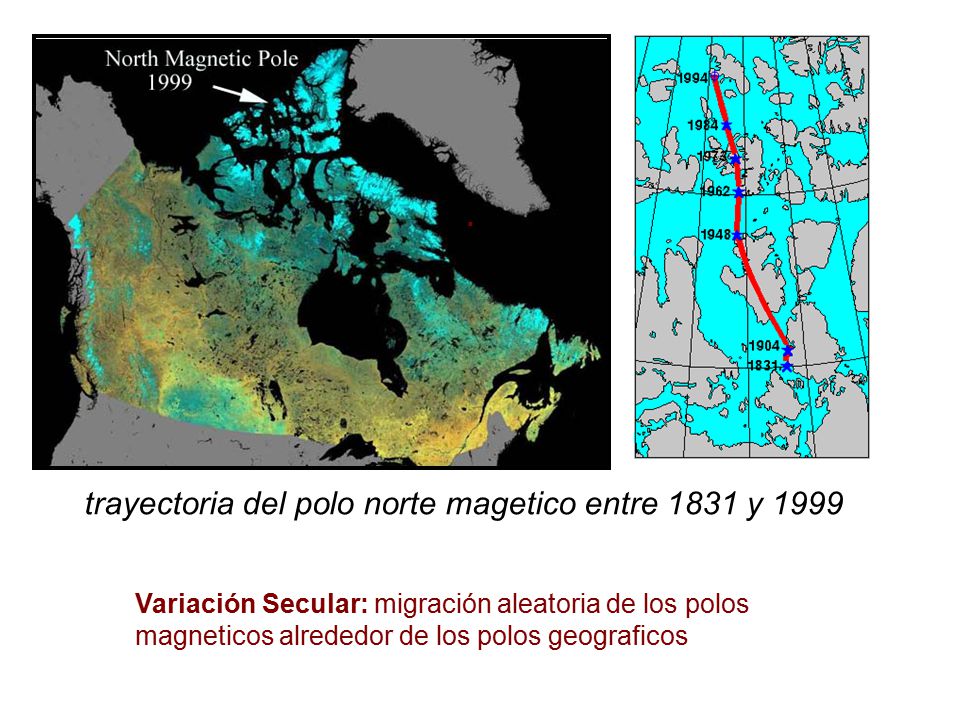

trayectoria del polo norte magetico entre 1831 y 1999
. trayectoria del polo norte magetico entre 1831 y 1999 Variación Secular: migración aleatoria de los polos magneticos alrededor de los polos geograficos
32
Inversiones del campo geomagnético
epoca actual: polaridad normal epoca con polaridad invertida
33

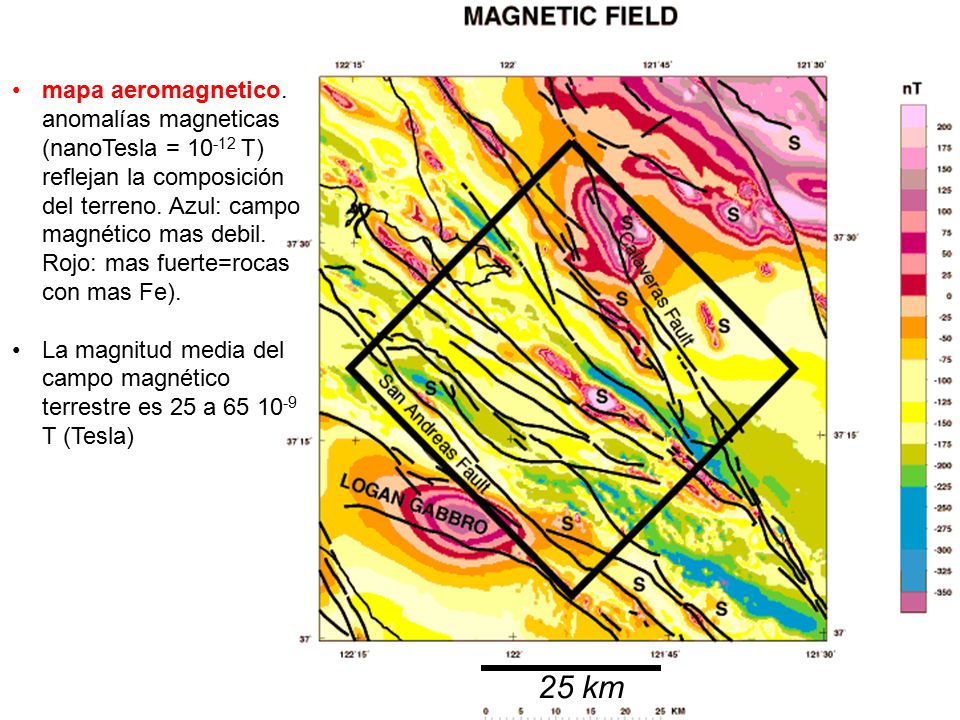

mapa aeromagnetico. anomalías magneticas (nanoTesla = T) reflejan la composición del terreno. Azul: campo magnético mas debil. Rojo: mas fuerte=rocas con mas Fe). La magnitud media del campo magnético terrestre es 25 a T (Tesla) 25 km
