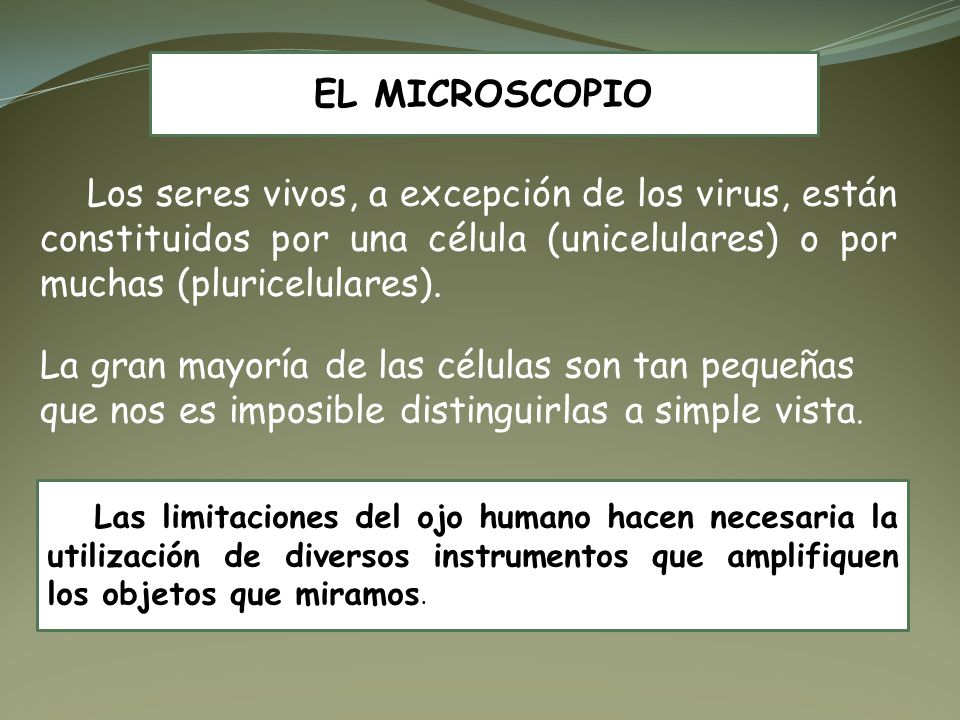

EL MICROSCOPIO Los seres vivos, a excepción de los virus, están constituidos por una célula (unicelulares) o por muchas (pluricelulares). La gran mayoría de las células son tan pequeñas que nos es imposible distinguirlas a simple vista. Las limitaciones del ojo humano hacen necesaria la utilización de diversos instrumentos que amplifiquen los objetos que miramos.
2
En el estudio celular hay tres UNIDADES DE MEDIDA muy utilizadas
Micra (µ). 1 µ = 10 – 3 mm. (Milésima parte del milímetro) Nanómetro (nm). 1nm = 10 – 6 mm. Ángstrom (Å) . 1Å = 10 – 7 mm. (Diezmilésima parte de la micra).
3
OCULAR REVÓLVER TUBO OBJETIVO PINZAS BRAZO PIEZA GRADUADA MACROMÉTRICO PLATINA MICROMÉTRICO DIAFRAGMA ILUMINACIÓN PIE INTERRUPTOR
4
El microscopio está formado por la combinación de dos sistemas de lentes, uno de ellos próximo al ojo del observador (ocular) que actúa como una lupa y otro próximo al objeto (objetivo). Cada una de estas lentes lleva indicado el número de aumentos que consigue, por ejemplo 10 x, 15 x El AUMENTO TOTAL de la imagen que vemos será por tanto, igual al producto de los aumentos conseguidos por cada una de las dos lentes individuales.
5
Cuando miramos por el microscopio una preparación, lo que observamos es una zona circular iluminada llamada CAMPO.
6

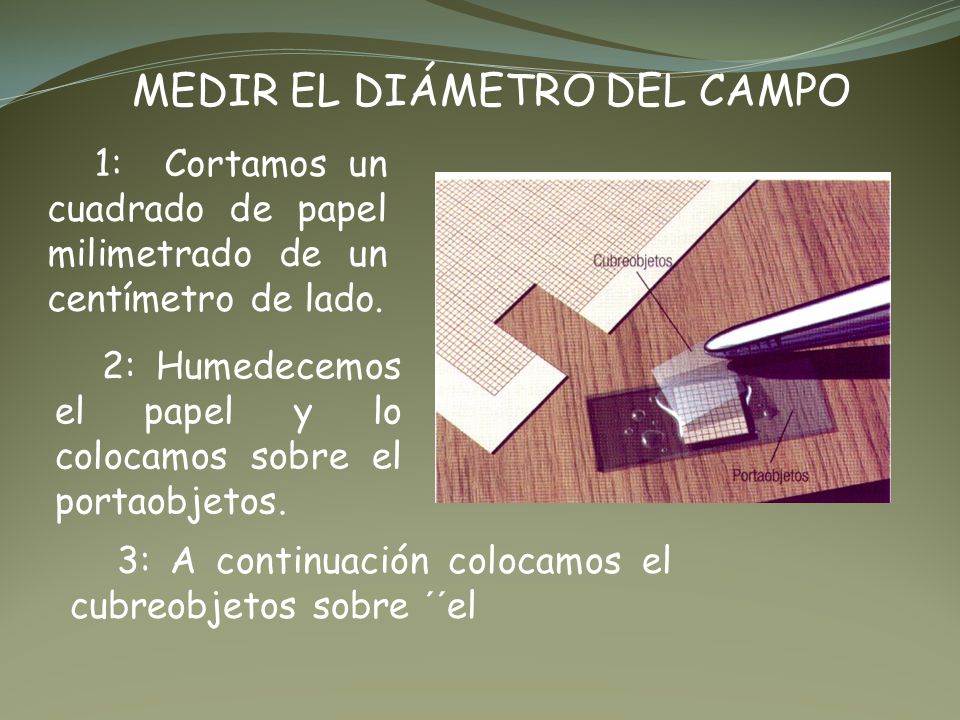

MEDIR EL DIÁMETRO DEL CAMPO
1: Cortamos un cuadrado de papel milimetrado de un centímetro de lado. 2: Humedecemos el papel y lo colocamos sobre el portaobjetos. 3: A continuación colocamos el cubreobjetos sobre ´´el
7

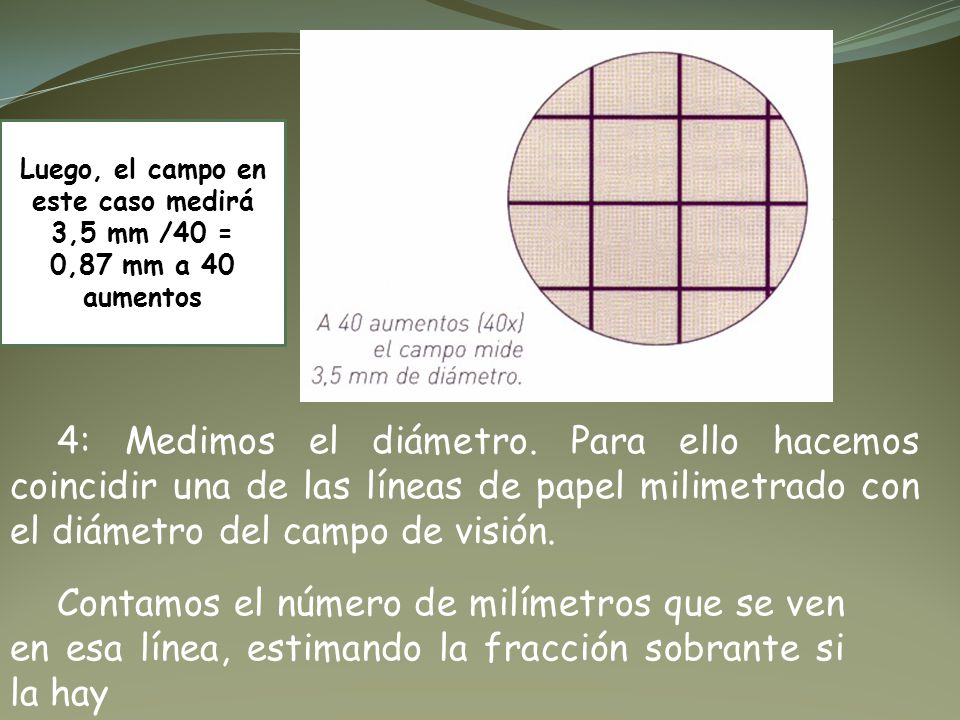

Luego, el campo en este caso medirá 3,5 mm /40 =
0,87 mm a 40 aumentos 4: Medimos el diámetro. Para ello hacemos coincidir una de las líneas de papel milimetrado con el diámetro del campo de visión. Contamos el número de milímetros que se ven en esa línea, estimando la fracción sobrante si la hay
