Mecánica Presentado por: Cindy Carolina Camayo Presentado a: América Riovallé Nena Centro de Teleinformática y Producción Industrial Popayán 2009
2

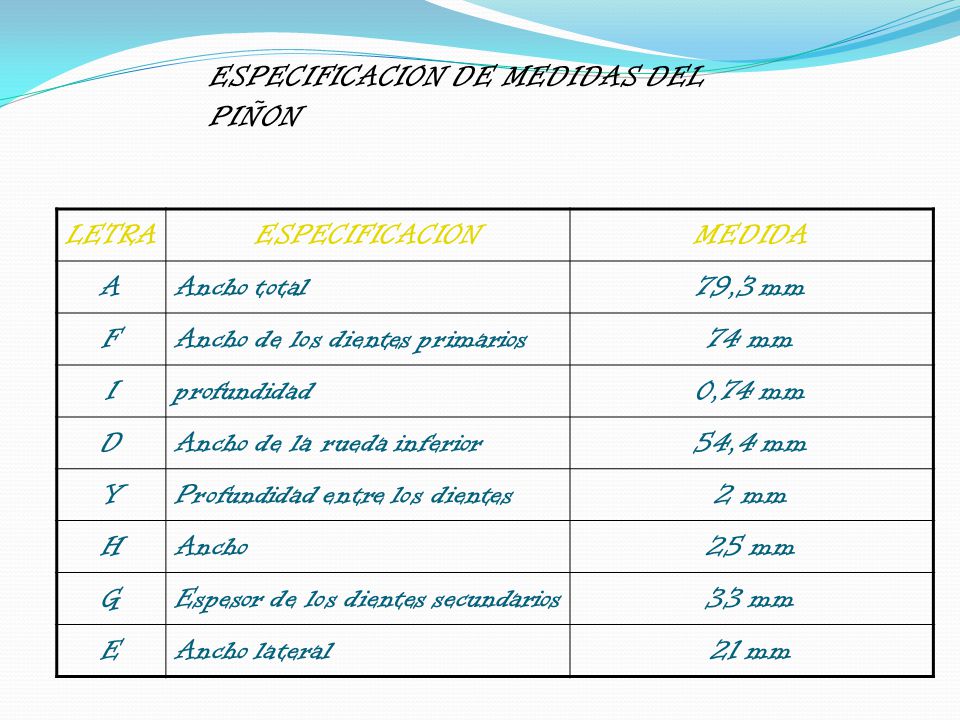

ESPECIFICACION DE MEDIDAS DEL PIÑON LETRAESPECIFICACIONMEDIDA AAncho total79,3 mm FAncho de los dientes primarios74 mm Iprofundidad0,74 mm DAncho de la rueda inferior54,4 mm YProfundidad entre los dientes2 mm HAncho25 mm GEspesor de los dientes secundarios33 mm EAncho lateral21 mm
3

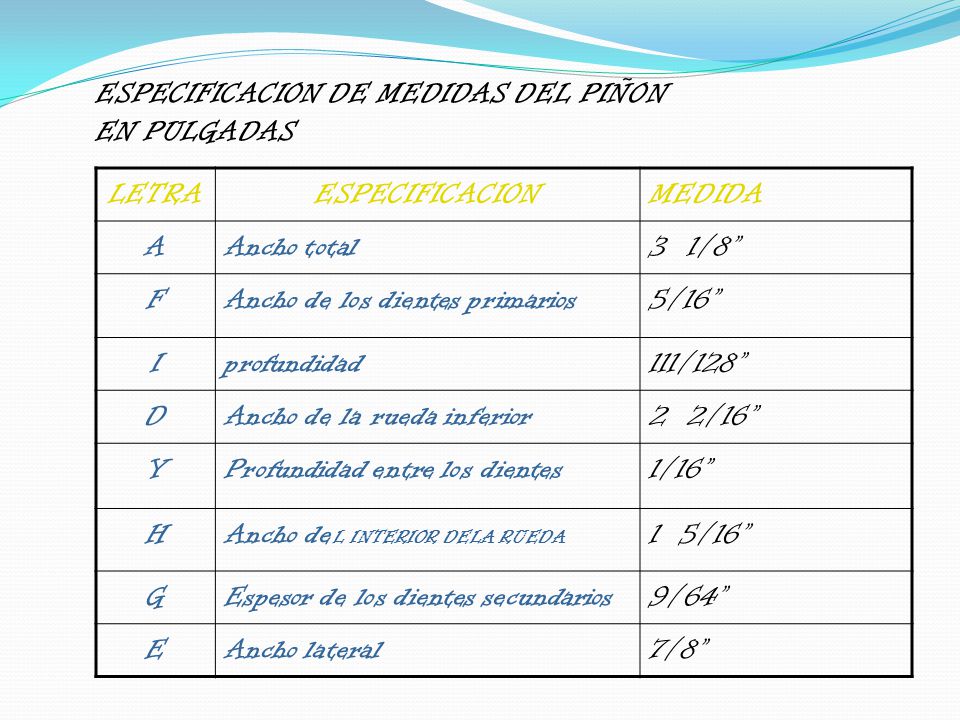

ESPECIFICACION DE MEDIDAS DEL PIÑON EN PULGADAS LETRAESPECIFICACIONMEDIDA AAncho total3 1/8” FAncho de los dientes primarios5/16” Iprofundidad111/128” DAncho de la rueda inferior2 2/16” YProfundidad entre los dientes1/16” HAncho de L INTERIOR DELA RUEDA 1 5/16” GEspesor de los dientes secundarios9/64” EAncho lateral7/8”
4

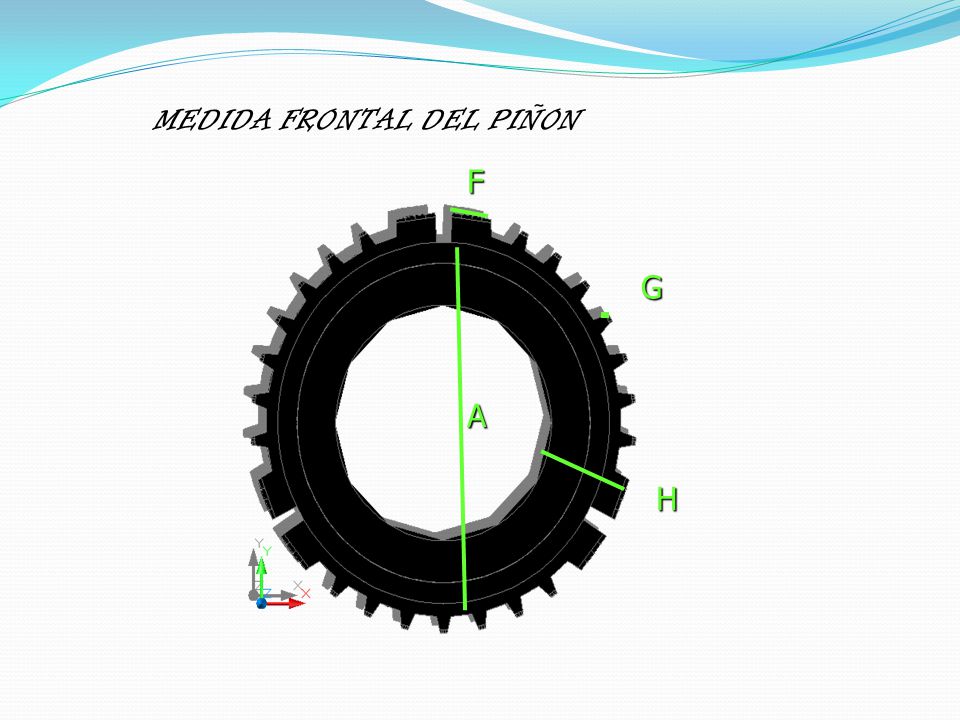

MEDIDA FRONTAL DEL PIÑON A F G H
5

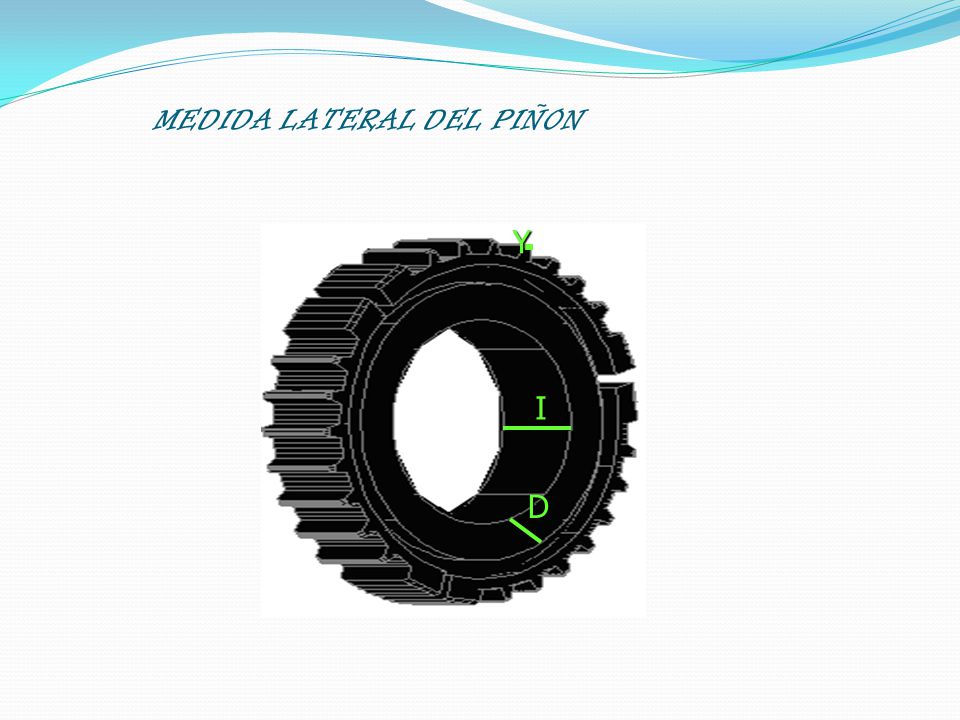

I Y D MEDIDA LATERAL DEL PIÑON
6

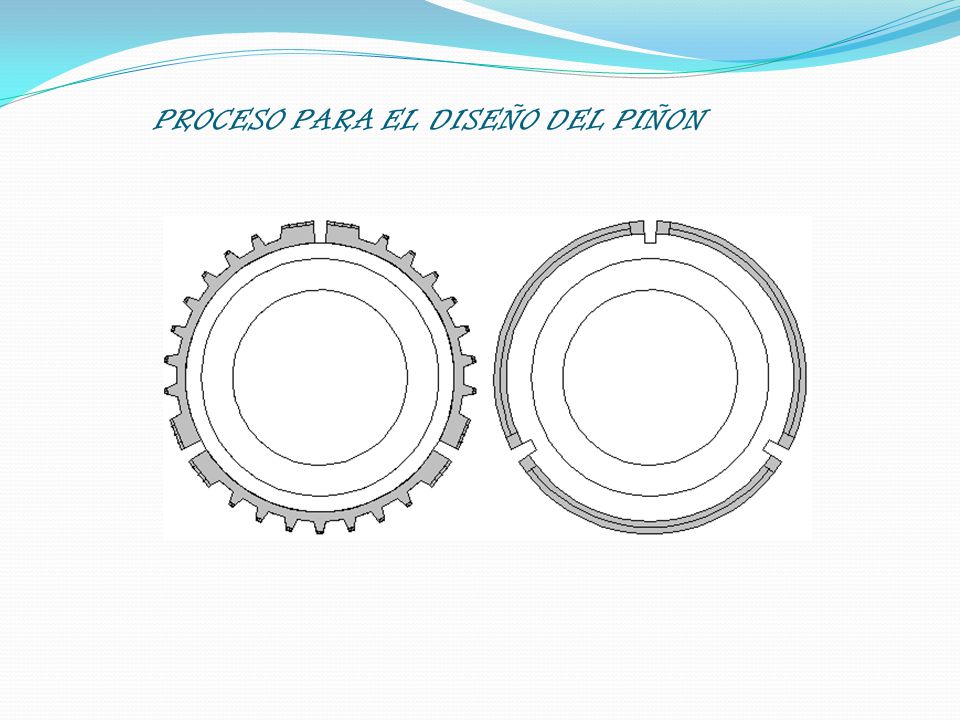

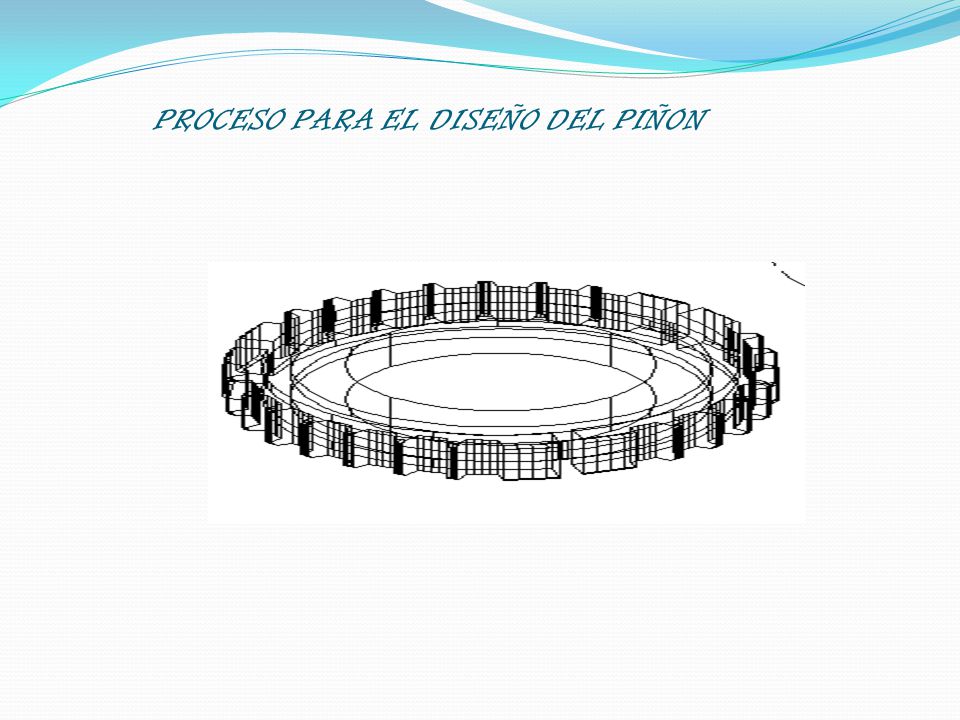

PROCESO PARA EL DISEÑO DEL PIÑON
8

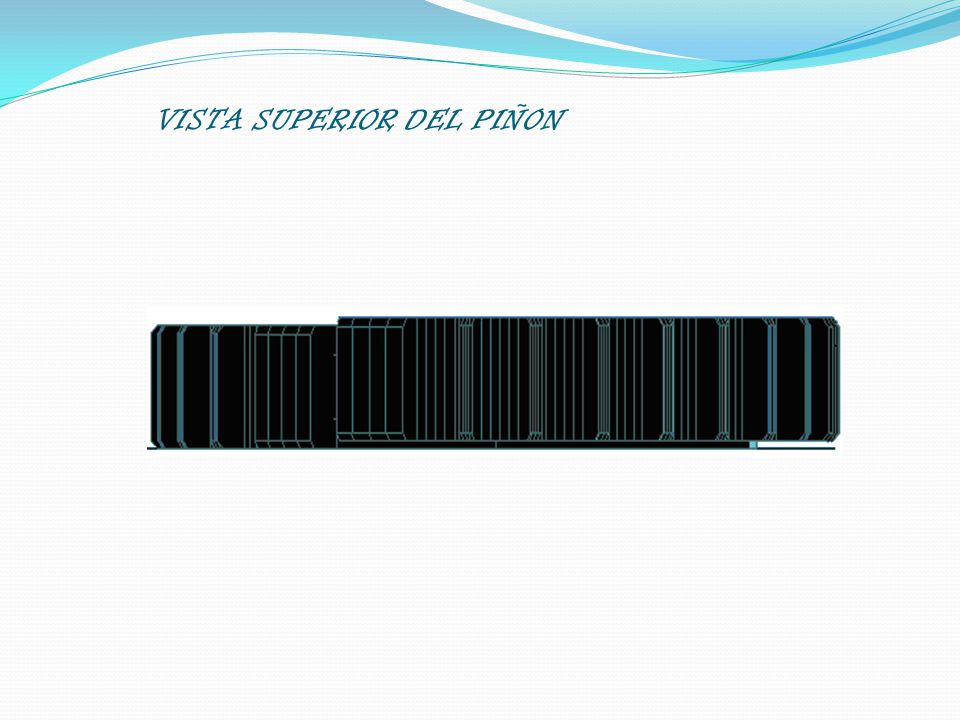

VISTA SUPERIOR DEL PIÑON
