1 Tecnologías de la comunicación

2 Sistemas de Telecomunicación.
Información y señales. Transmisión de la información. Comunicación por cable. Comunicaciones inalámbricas. Enlaces vía satélite. Difusión de radio y televisión. Telefonía móvil. Red de telefonía fija.

3 Sistemas de Telecomunicación:
Un sistema de comunicación esta formado por un emisor y receptor que intercambian información por un canal mediante mensajes.

4 Medios de transmisión y canales de comunicación:
Canal de comunicación es la vía empleada para que los mensajes lleguen del emisor al receptor. Medio de transmisión: soporte físico sobre el que se puede uno o mas canales de comunicación: - Medios de transmisión guiados (dirigen corrientes eléctricas o ondas electromagnéticas). - Medios de transmisión no guiaos (ondas electromagnéticas).

5 Líneas o redes de telecomunicación:
Enlaces dedicados: - Enlaces punto a punto (un solo comunicante a cada lado) - Enlaces multipunto (varios comunicantes en alguno de los dos extremos). Redes compartidas: - Redes de difusión (emiten información por la red y la captan) - Redes de conmutación (se establece temporalmente un canal) puede ser: conmutación de circuitos o conmutación de mensajes o paquetes.

6 Tipos de Señales: Señal periódica sinusoidal: la forma se repite cíclicamente: - Amplitud - Periodo - Frecuencia Señal aleatoria: la amplitud cambia a lo largo del tiempo sin ninguna periocidad.

7 Espectro en frecuencia de las señales:
Es la representación grafica de la variación de la amplitud con la frecuencia.  Espectro en frecuencia de una señal periódica sinusoidal.  Espectro en frecuencia de una señal aleatoria. Espectro en frecuencia de las señales:

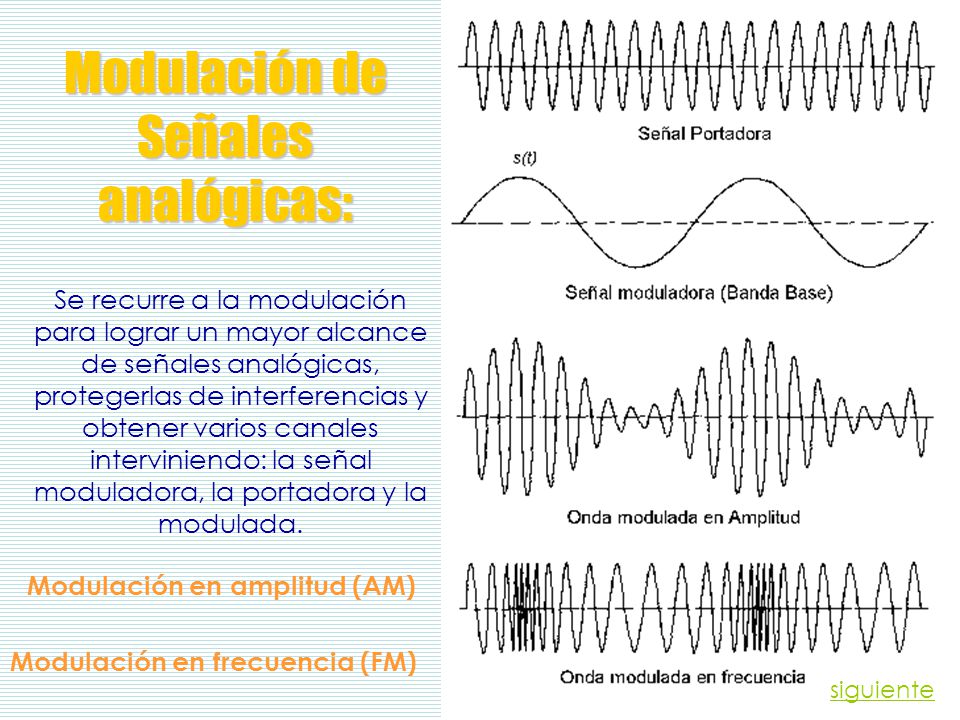

8 Modulación en amplitud (AM)
Modulación de Señales analógicas: Se recurre a la modulación para lograr un mayor alcance de señales analógicas, protegerlas de interferencias y obtener varios canales interviniendo: la señal moduladora, la portadora y la modulada. Modulación en amplitud (AM) Modulación en frecuencia (FM) siguiente

9 Modulación en amplitud (AM):
Cambia la amplitud de la señal portadora en función de variaciones de la señal moduladora. Sencilla y económica que logra un gran alcance. VOLVER

10 Modulación en frecuencia (FM):
la señal portadora cambia de frecuencia en función de la amplitud de la señal moduladora. Menos sensible al ruido y atenuación de las señales con la distancia. VOLVER

11 Multiplexado por división en frecuencia:
La modulación permite transmisiones en banda ancha a frecuencias mayores que las originales, se pueden crear más canales para lograr el multiplexado por división en frecuencia. Se pueden escuchar distintas emisoras con un ancho de banda entre las frecuencias de cada emisora.

12 Modulación de señales digitales:
Modulación por impulsos codificados (MIC): 1- Se toman muestras de la señal analógica. 2- Se cuantifica cada muestra sobre una escala de valores. 3- Se codifica cada muestra en binario para que se pueda transmitir. Nº de canales = margen / ancho de banda Nº de canales = margen / (ancho de banda + banda de guarda) V = frecuencia media Nº bits

13 Cables conductores de cobre:
Las señales se transmiten en forma de voltajes y corrientes eléctricas. Cables flexibles y resistentes transportando la información en la misma forma que es procesada en el emisor y el receptor. Las señales sufren atenuación con la distancia debido a la resistencia eléctrica del cable y son vulnerables al ruido electromagnético. siguiente

14 Cable coaxial: conjunto enfundado en una capa protectora de plástico con un conductor central recubierto de aislante y forrado con una malla metálica (cierra el circuito y protege del ruido). VOLVER

15 Cable de pares: cables agrupados con una cubierta exterior cada uno de los cuales enfundado en una camisa de plástico. Cuando hay más de un par se trenzan. Se utilizan para baja frecuencia VOLVER

16 Permiten que viaje la luz gracias a la reflexión.
Fibras ópticas: Permiten que viaje la luz gracias a la reflexión. Gran ancho de banda, baja atenuación de señales, inmunidad al ruido, robustez y ligereza. Mayor coste.

17 Modos de propagación: Fibras monomodo: trasmiten un solo modo apenas se distorsionan y llegan a 100 Km. Fibras multimodo: la luz se propaga con gran número de modos sufriendo mayor distorsión, alcanzan 2 Km.

18 Ondas electromagnéticas:
Combinación de dos campos de fuerzas oscilantes (eléctrico y magnético) que se propagan por el espacio que no necesitan medio para propagarse a la velocidad de la luz (c= 3· 108 m/s). λ=c / f

19 Espacio Radioeléctrico:
El espectro electromagnético es el conjunto de ondas electromagnéticas existentes, con diversas franjas (la que se emplea en telecomunicaciones es el espacio radioeléctrico)

20 Tipos de enlaces de las comunicaciones inalámbricas:
Enlaces de proximidad: Distancias cortas (alcanzan algunos metros) utilizan ondas de radio, microondas e infrarrojos. Enlaces terrestres: Alcanzan miles de kilómetros utilizando ondas de radio (TV, navegación, radioaficionados…). Enlaces espaciales: Alcanzan millones de kilómetros utilizando microondas (exploración, navegación aérea, telefonía…)

21 Deben emitir o captar señales con nitidez y potencia.
Antenas en las comunicaciones inalámbricas: Deben emitir o captar señales con nitidez y potencia. Su situación en la tierra es en lugares elevados y en el espacio en zonas de vaguada.

22 Tipos de satélites y orbitas:
Satélites LEO: orbitas bajas (1000Km) Red Iridium, voz y datos. Satélites MEO: Orbitas medios inclinados (10000 Km) Red Navstar (GPS). Satélites HEO: Orbita elíptica, satélite Landsat (cartografía) Satélites GEO: A 3600km, orbita circular, satélites meteosat (metereologia)

23 Aplicaciones civiles de las comunicaciones:
Telecomunicaciones y navegación: red Iridium (sat. LEO) Posicionamiento y localización: posición y velocidad de un objeto, red Navstar (MEO) Observación y metereologia: Observación del clima, meteosat (GEO) Cartografía e investigación: imágenes cartográficas de la tierra, Landsat.

24 Emisión y recepción de radio sonora analógica:
- Voz  micrófono  modulación - Película  amplificación  difusión por antena Captación: La antena capta la señal la cual seleccionamos a través del sintonizador  Demodulación  amplificación  señal reproducida (altavoces o TV)

25 La estación base tiene una antena que proporciona cobertura de 7km en forma de célula de cobertura hexagonal para acoplar unas células con otras.

26 Utiliza una red de conmutación de circuitos estableciendo un canal temporal entre dos abonados
