Datums Son referencias de superficie o los puntos de inicio para la localización y orientación de las características. Ellos son esenciales para una apropiada.

Presentación del tema: "Datums Son referencias de superficie o los puntos de inicio para la localización y orientación de las características. Ellos son esenciales para una apropiada."— Transcripción de la presentación:

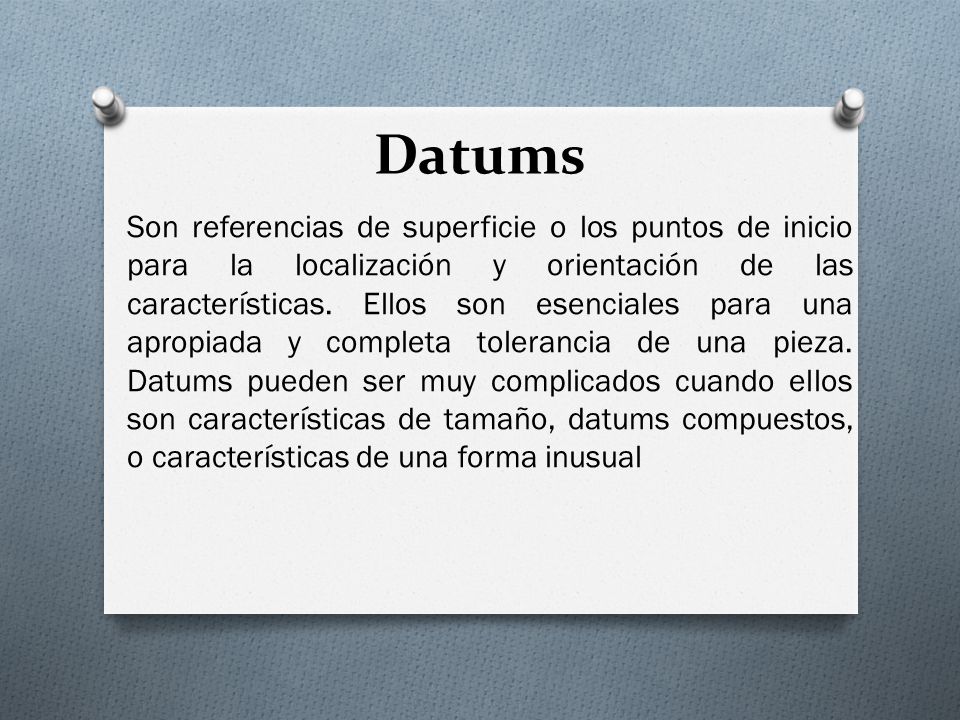

1 Datums Son referencias de superficie o los puntos de inicio para la localización y orientación de las características. Ellos son esenciales para una apropiada y completa tolerancia de una pieza. Datums pueden ser muy complicados cuando ellos son características de tamaño, datums compuestos, o características de una forma inusual

2 El sistema de datums provee tres beneficios importantes:

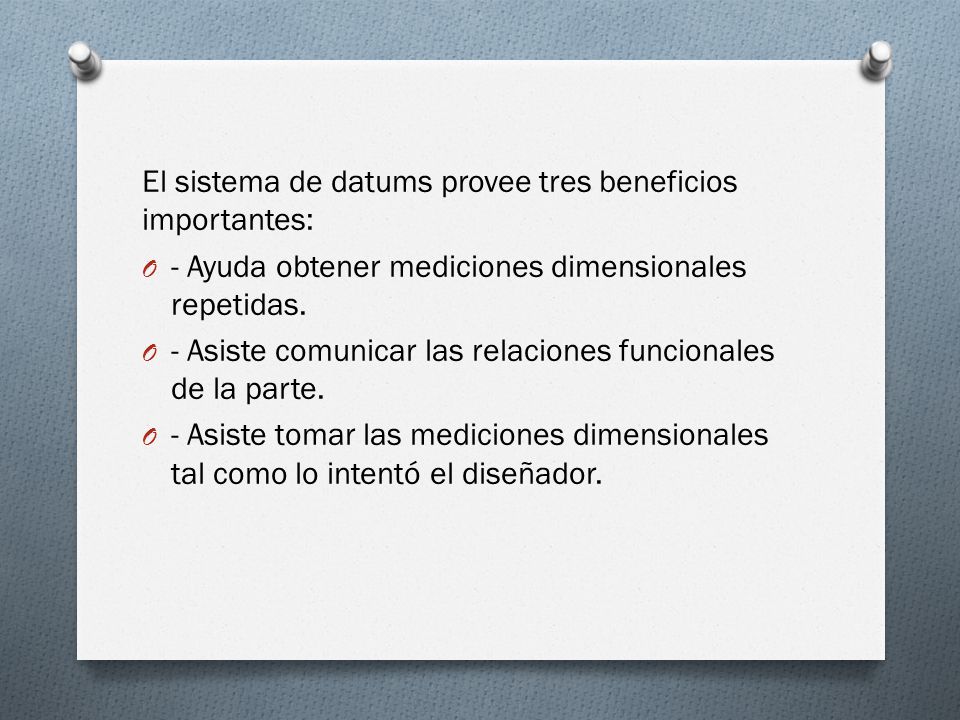

- Ayuda obtener mediciones dimensionales repetidas. - Asiste comunicar las relaciones funcionales de la parte. - Asiste tomar las mediciones dimensionales tal como lo intentó el diseñador.

3 Consecuencias de los datums implícitos lleva a dos consecuencias:

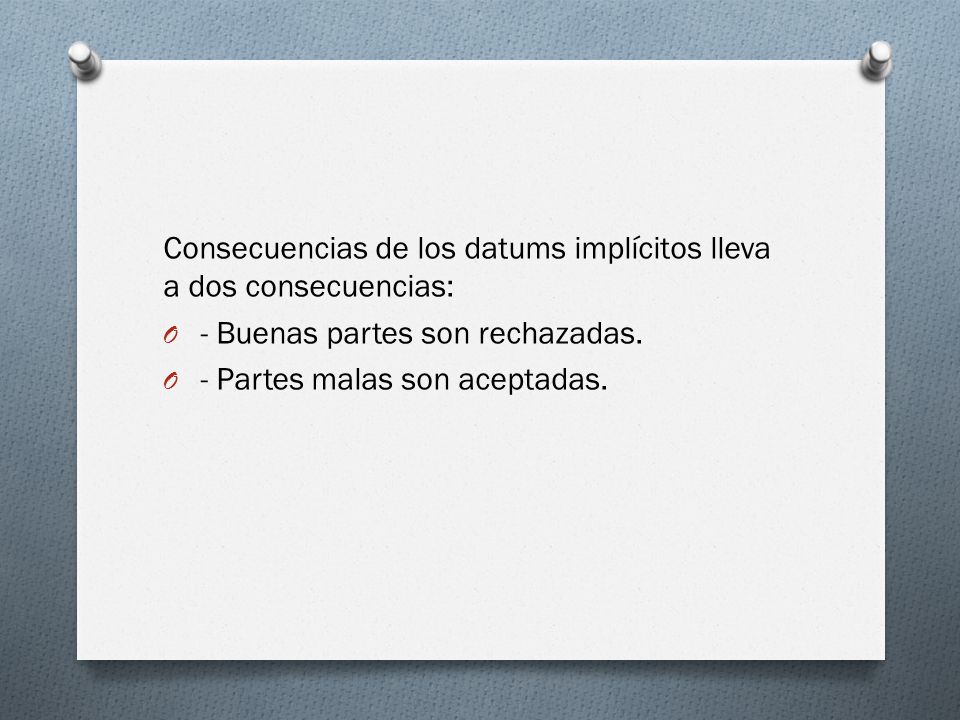

- Buenas partes son rechazadas. - Partes malas son aceptadas.

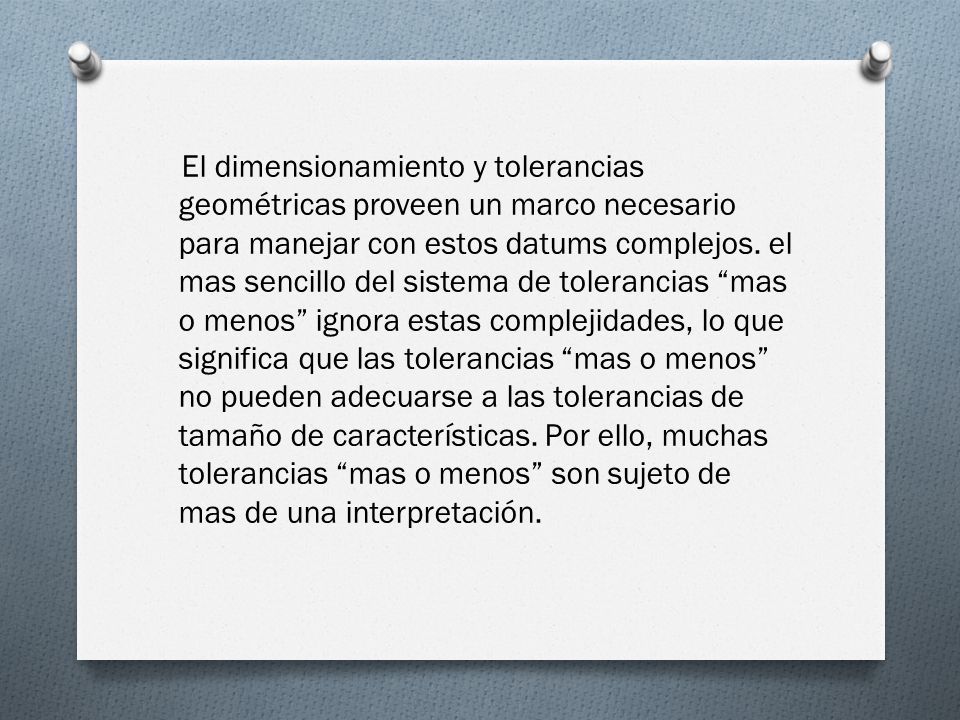

4 El dimensionamiento y tolerancias geométricas proveen un marco necesario para manejar con estos datums complejos. el mas sencillo del sistema de tolerancias “mas o menos” ignora estas complejidades, lo que significa que las tolerancias “mas o menos” no pueden adecuarse a las tolerancias de tamaño de características. Por ello, muchas tolerancias “mas o menos” son sujeto de mas de una interpretación.

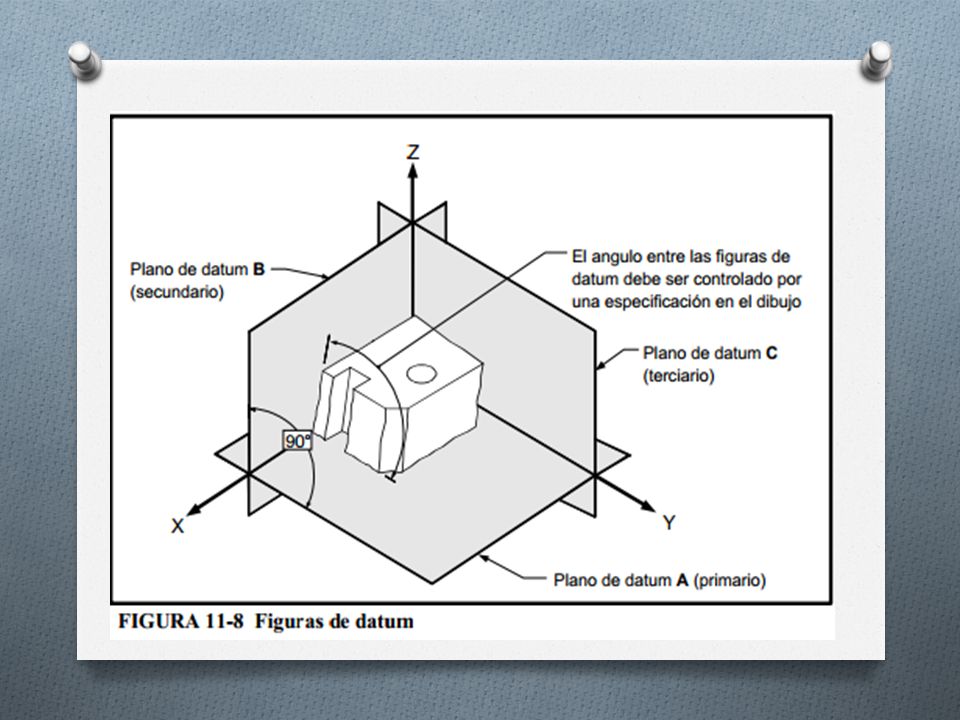

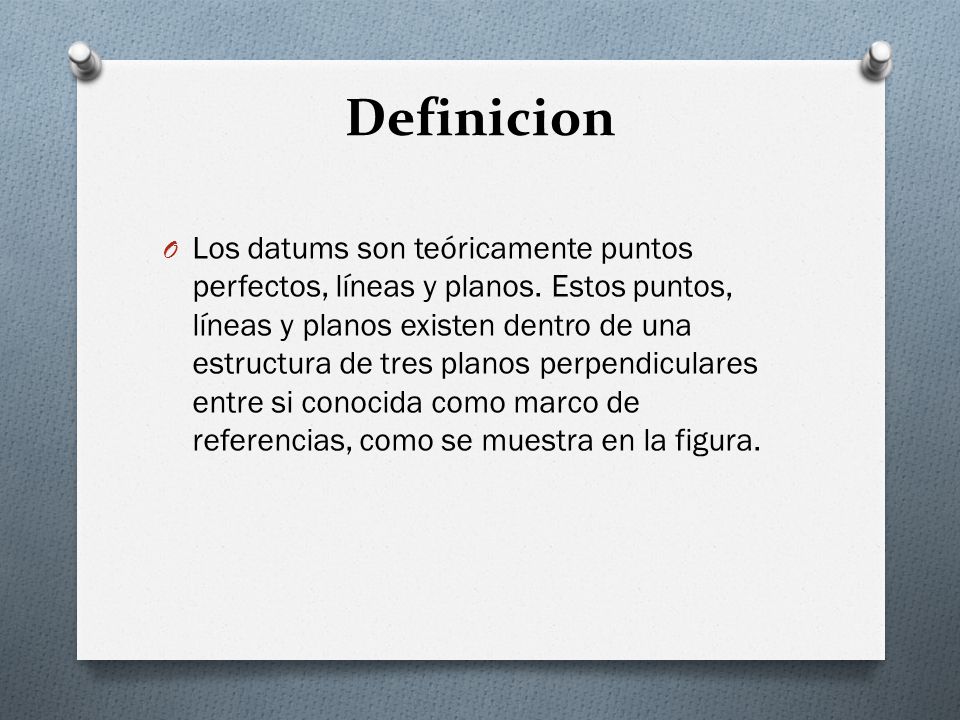

5 Definicion Los datums son teóricamente puntos perfectos, líneas y planos. Estos puntos, líneas y planos existen dentro de una estructura de tres planos perpendiculares entre si conocida como marco de referencias, como se muestra en la figura.

6

7 Objetivos Definir lo que es un Datum

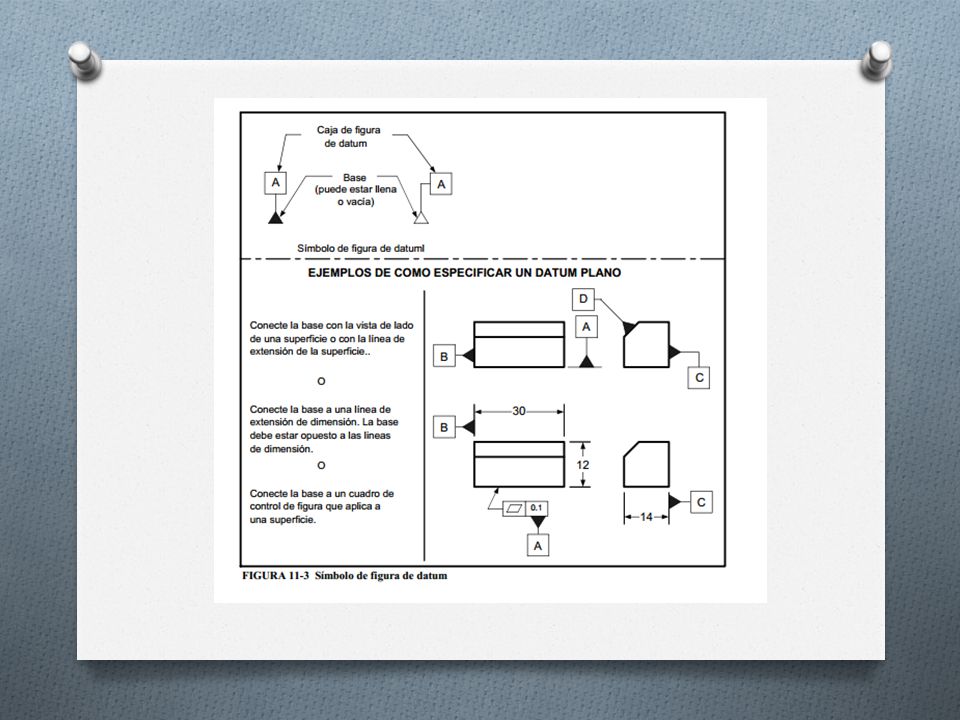

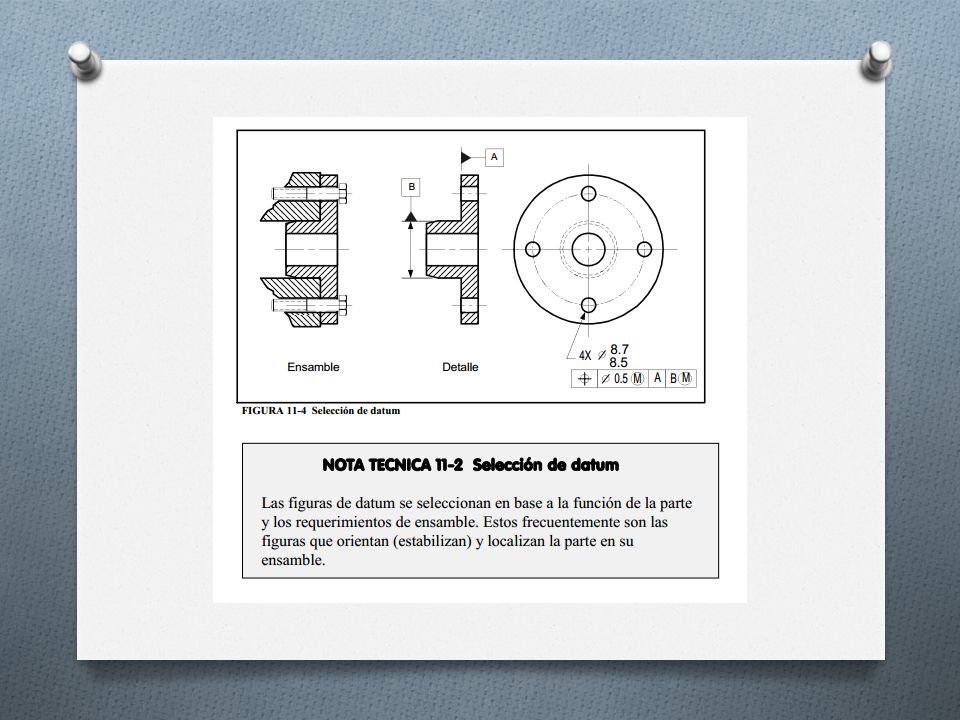

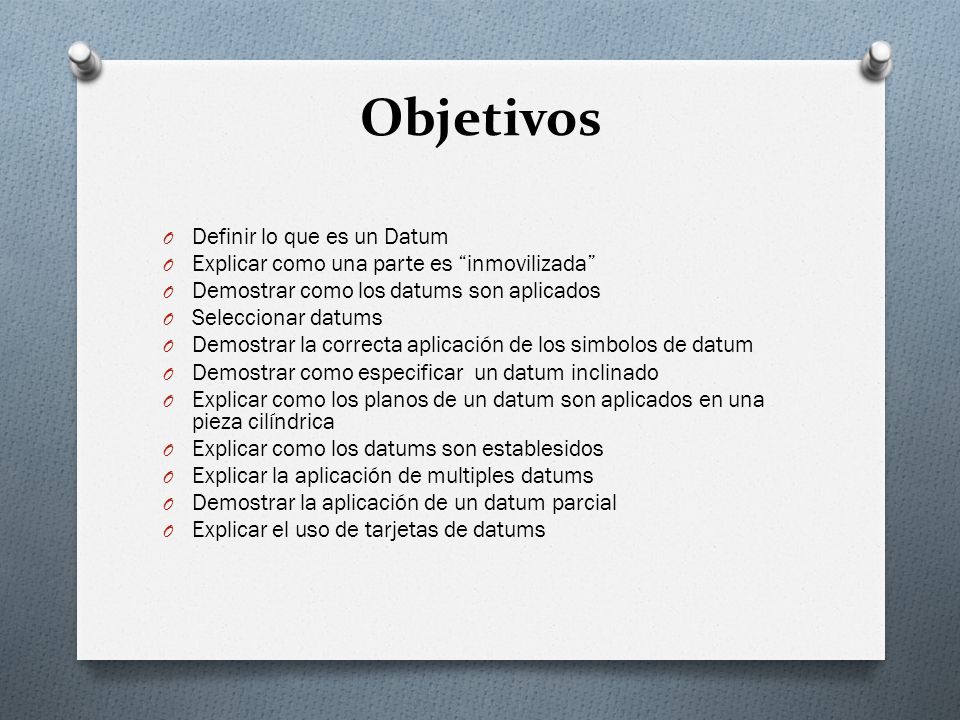

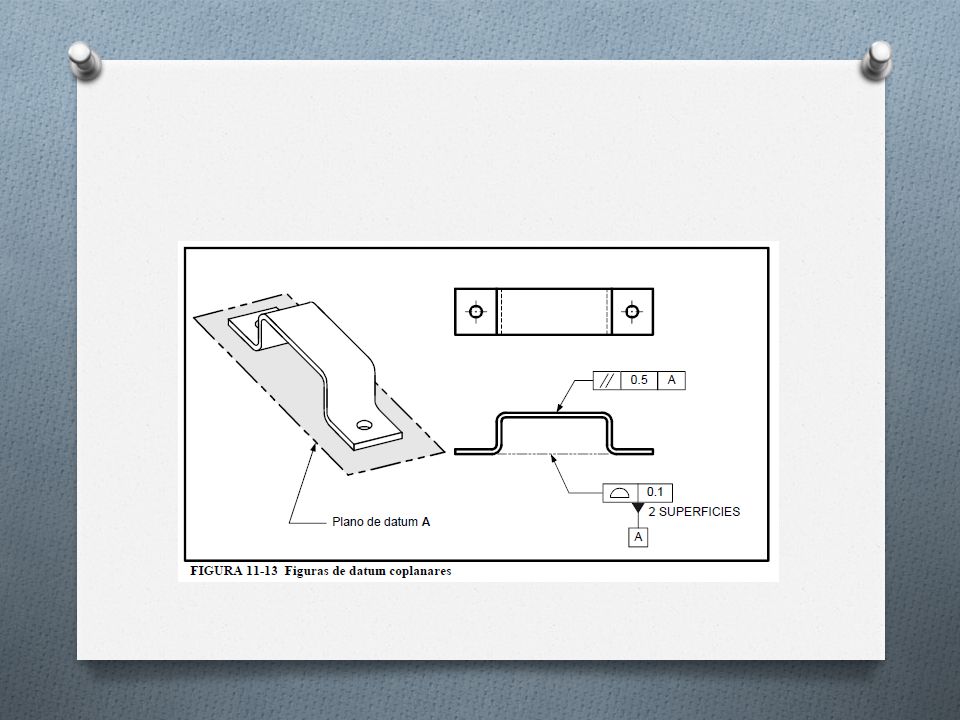

Explicar como una parte es “inmovilizada” Demostrar como los datums son aplicados Seleccionar datums Demostrar la correcta aplicación de los simbolos de datum Demostrar como especificar un datum inclinado Explicar como los planos de un datum son aplicados en una pieza cilíndrica Explicar como los datums son establesidos Explicar la aplicación de multiples datums Demostrar la aplicación de un datum parcial Explicar el uso de tarjetas de datums

8 Inmovilización de una parte

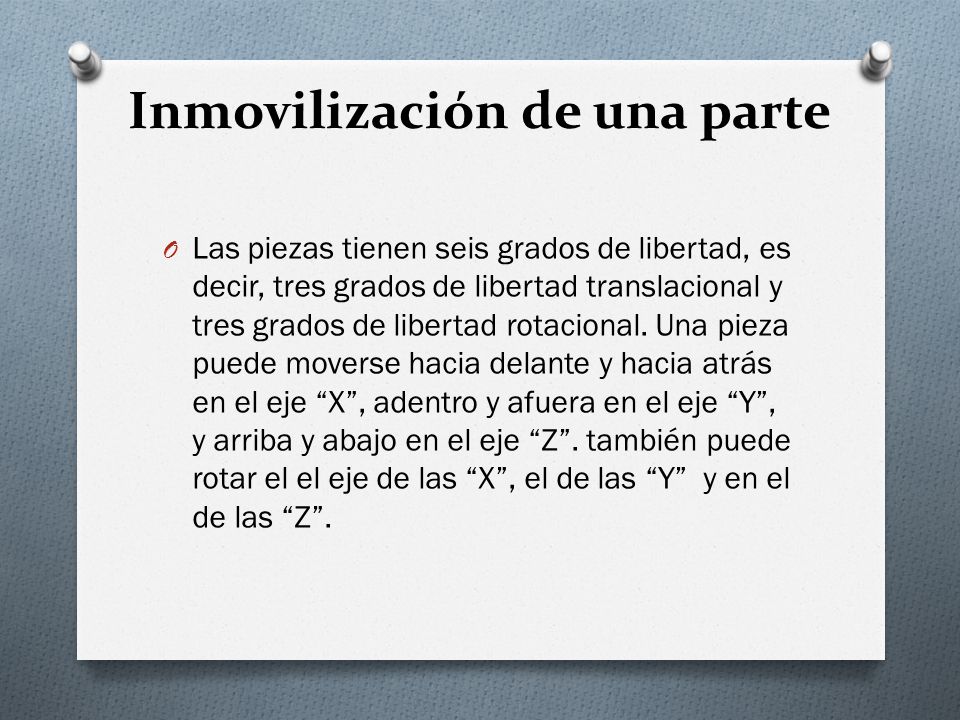

Las piezas tienen seis grados de libertad, es decir, tres grados de libertad translacional y tres grados de libertad rotacional. Una pieza puede moverse hacia delante y hacia atrás en el eje “X”, adentro y afuera en el eje “Y”, y arriba y abajo en el eje “Z”. también puede rotar el el eje de las “X”, el de las “Y” y en el de las “Z”.

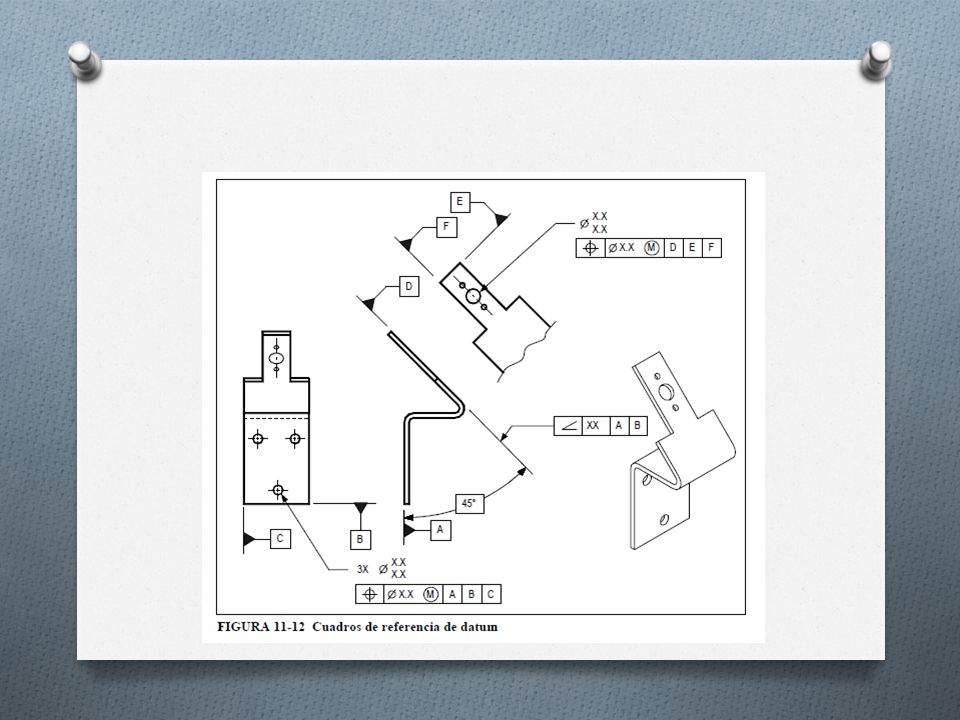

9 Una pieza es orientada e inmovilizada relativamente en los tres planos perpendiculares del marco de referencias en un orden establecido.

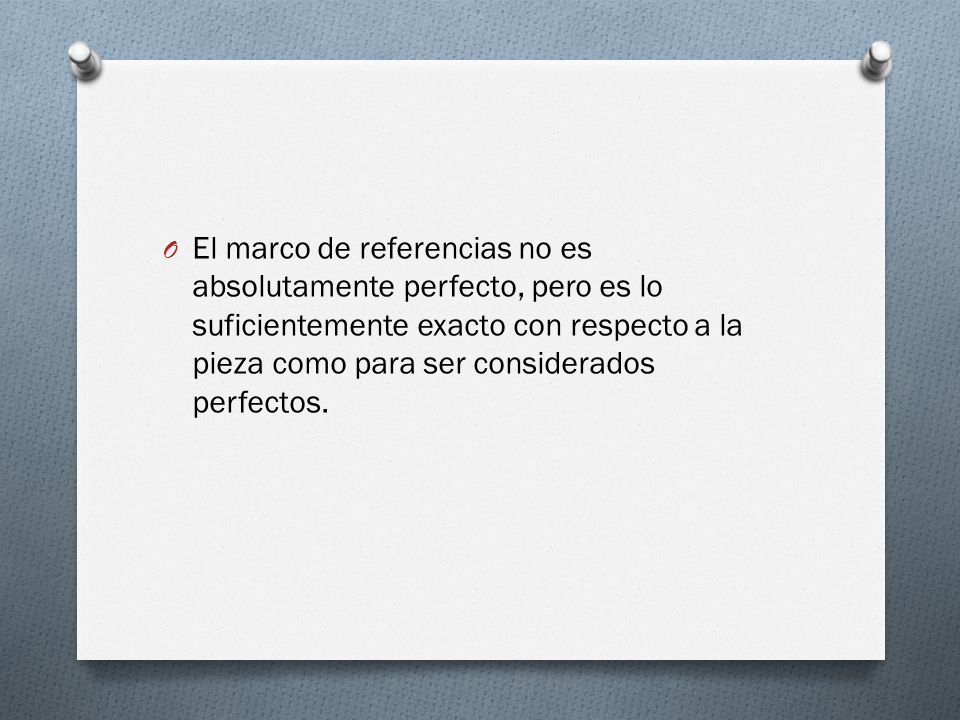

10 El marco de referencias no es absolutamente perfecto, pero es lo suficientemente exacto con respecto a la pieza como para ser considerados perfectos.

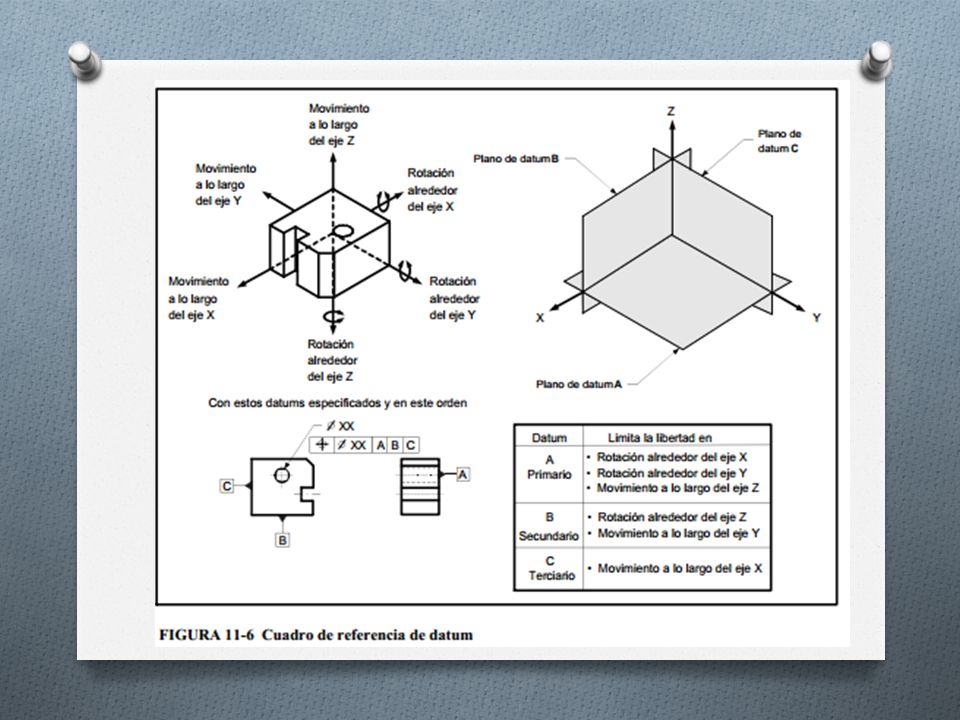

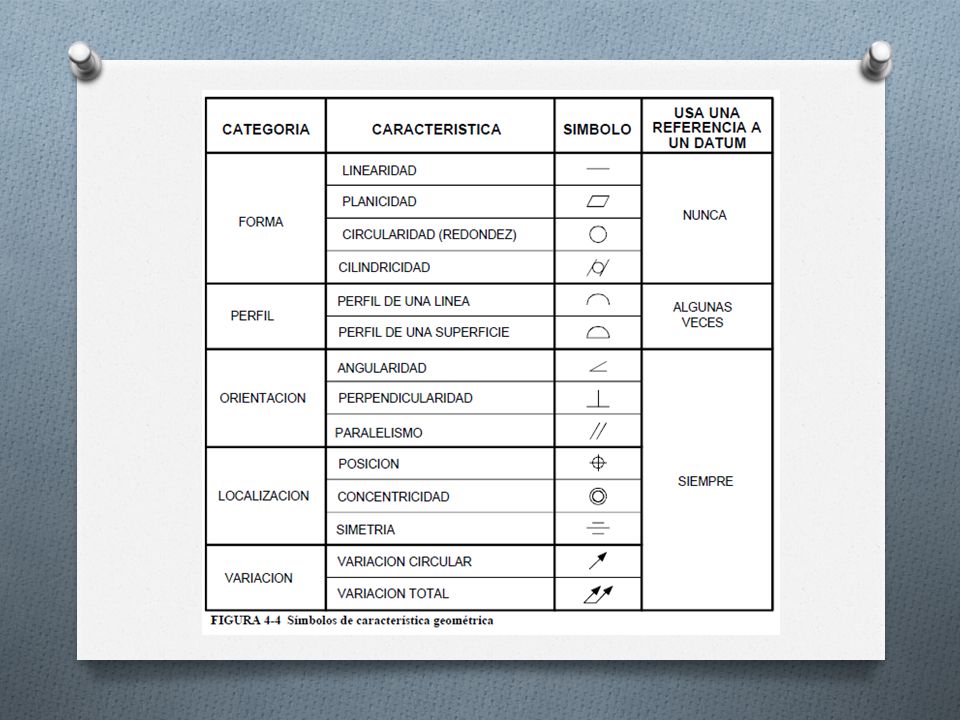

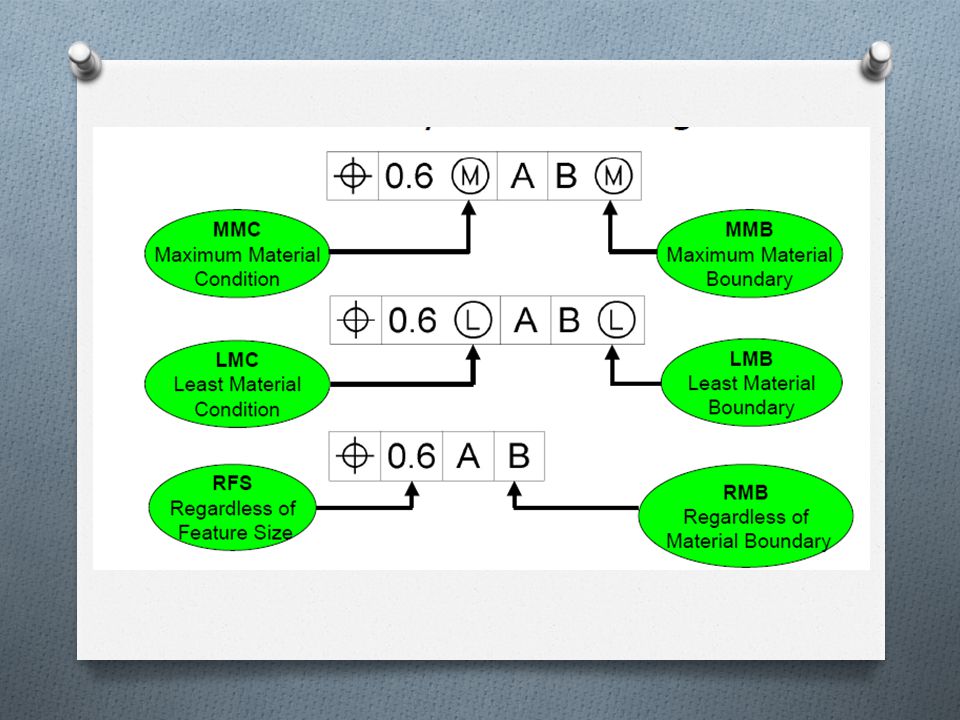

11 Un cuadro de control de figura se lee de izquierda hacia la derecha
Un cuadro de control de figura se lee de izquierda hacia la derecha. En este caso el datum A es mencionado primero, el datum B es mencionado segundo, y el datum C es referenciado en tercer lugar.

12

13

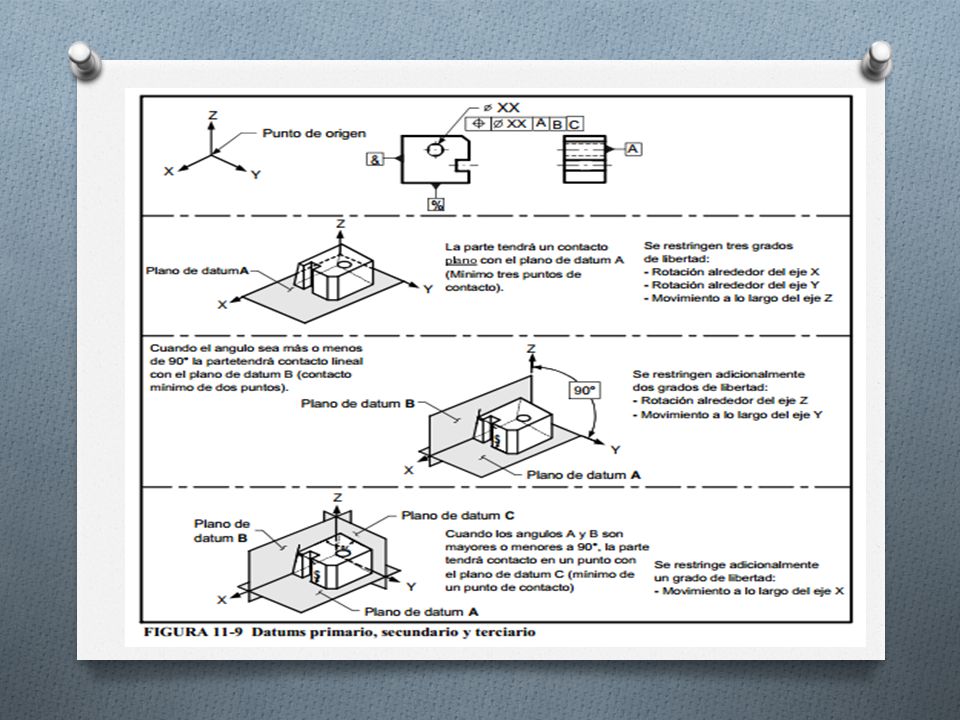

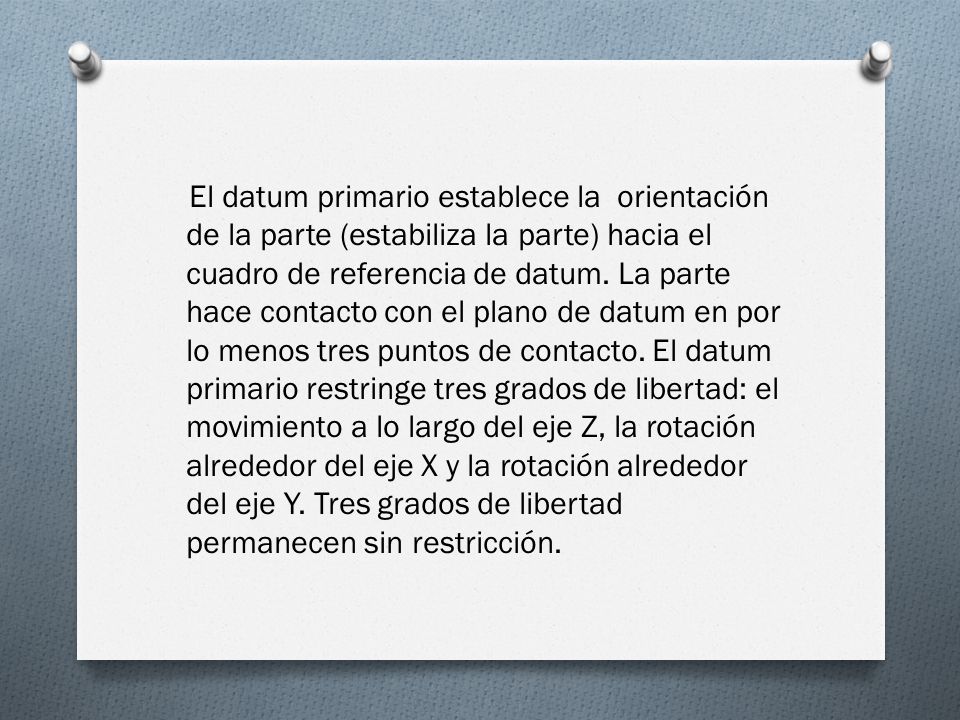

14 El datum primario establece la orientación de la parte (estabiliza la parte) hacia el cuadro de referencia de datum. La parte hace contacto con el plano de datum en por lo menos tres puntos de contacto. El datum primario restringe tres grados de libertad: el movimiento a lo largo del eje Z, la rotación alrededor del eje X y la rotación alrededor del eje Y. Tres grados de libertad permanecen sin restricción.

15 El datum B en segundo lugar

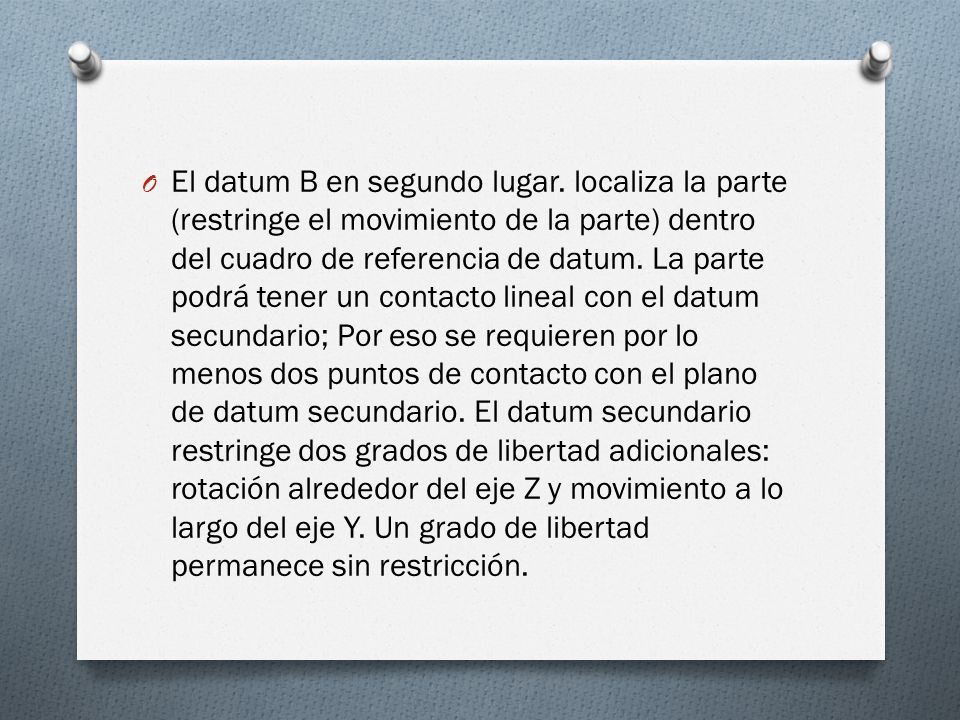

El datum B en segundo lugar. localiza la parte (restringe el movimiento de la parte) dentro del cuadro de referencia de datum. La parte podrá tener un contacto lineal con el datum secundario; Por eso se requieren por lo menos dos puntos de contacto con el plano de datum secundario. El datum secundario restringe dos grados de libertad adicionales: rotación alrededor del eje Z y movimiento a lo largo del eje Y. Un grado de libertad permanece sin restricción.

16 el datum C en tercer lugar

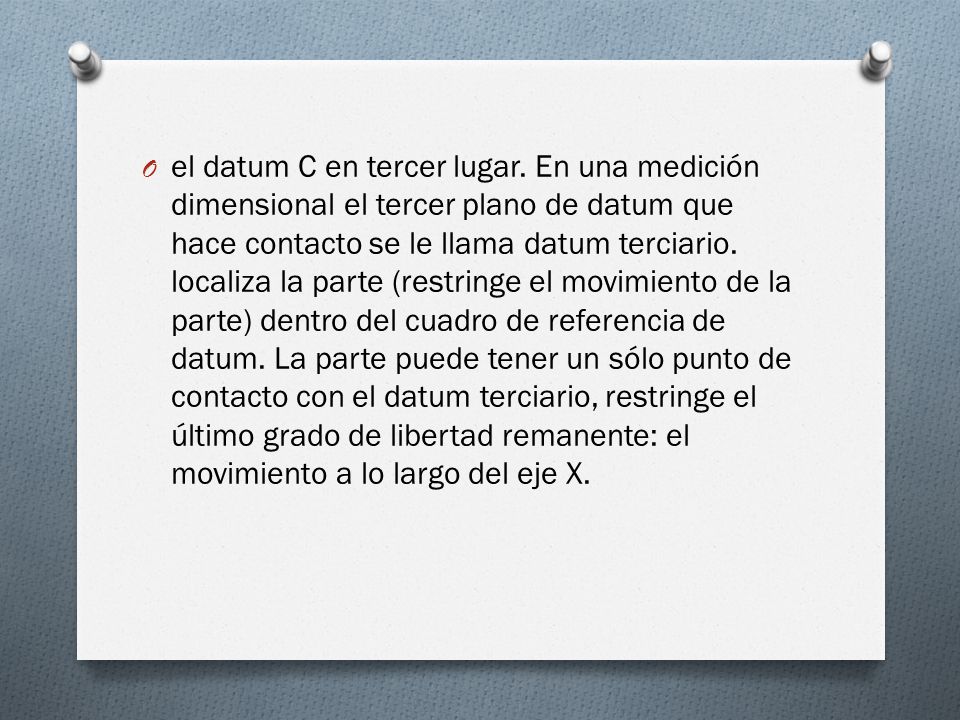

el datum C en tercer lugar. En una medición dimensional el tercer plano de datum que hace contacto se le llama datum terciario. localiza la parte (restringe el movimiento de la parte) dentro del cuadro de referencia de datum. La parte puede tener un sólo punto de contacto con el datum terciario, restringe el último grado de libertad remanente: el movimiento a lo largo del eje X.
