Modelos de Sistemas con

Presentación del tema: "Modelos de Sistemas con"— Transcripción de la presentación:

1 Modelos de Sistemas con
AweSim ! II Ing. Rafael A. Díaz Chacón U.C.V. RAD/99

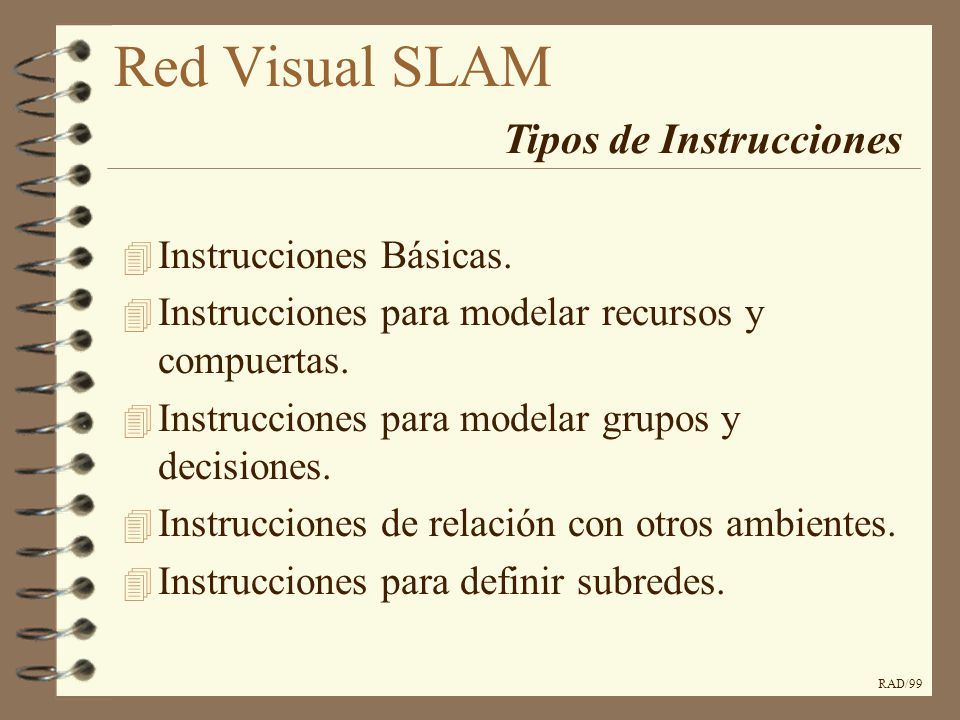

2 Red Visual SLAM Tipos de Instrucciones Instrucciones Básicas.
Instrucciones para modelar recursos y compuertas. Instrucciones para modelar grupos y decisiones. Instrucciones de relación con otros ambientes. Instrucciones para definir subredes. RAD/99

3 peq: CREATE,EXPON(XX[1]),0.0,ATRIB[1],INF,1;
Red Visual SLAM Instrucciones Básicas Nodo CREATE peq: CREATE,EXPON(XX[1]),0.0,ATRIB[1],INF,1; RAD/99

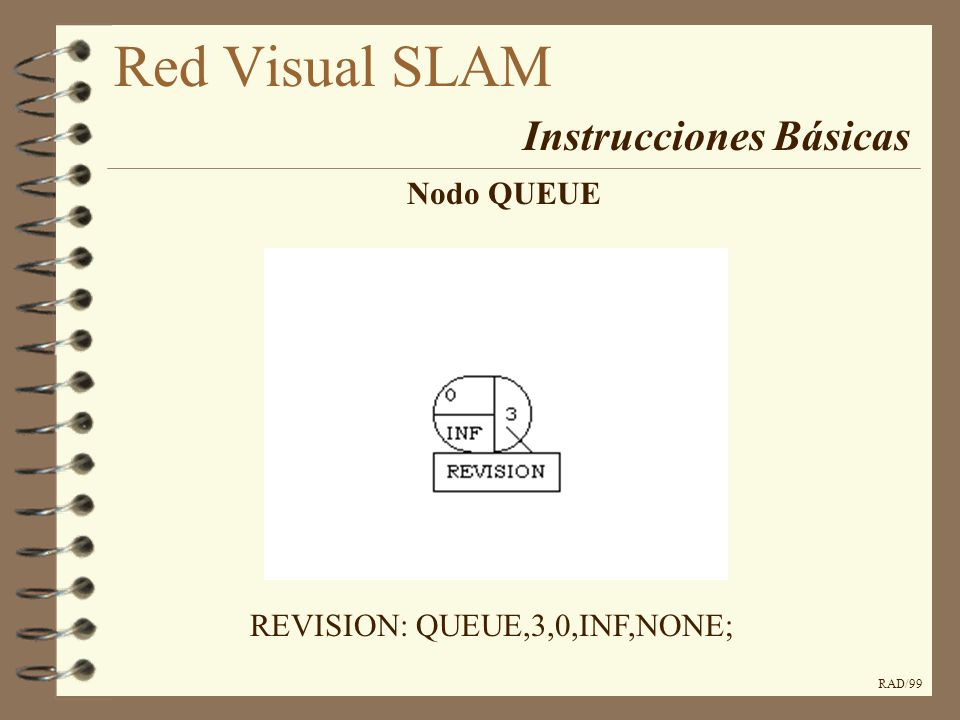

4 Red Visual SLAM Instrucciones Básicas Nodo QUEUE
REVISION: QUEUE,3,0,INF,NONE; RAD/99

5 Red Visual SLAM Instrucciones Básicas Nodo TERMINATE TERMINATE,INF;
RAD/99

6 Red Visual SLAM Instrucciones Básicas Nodo ASSIGN
ASIGNACION: ASSIGN,{{II,XX[5]}, {ATRIB[3],ATRIB[3]+II}, {ATRIB[2],RNORM(2,0.4,3)}},1; ASSIGN,{{LTRIB[1],1}},1; RAD/99

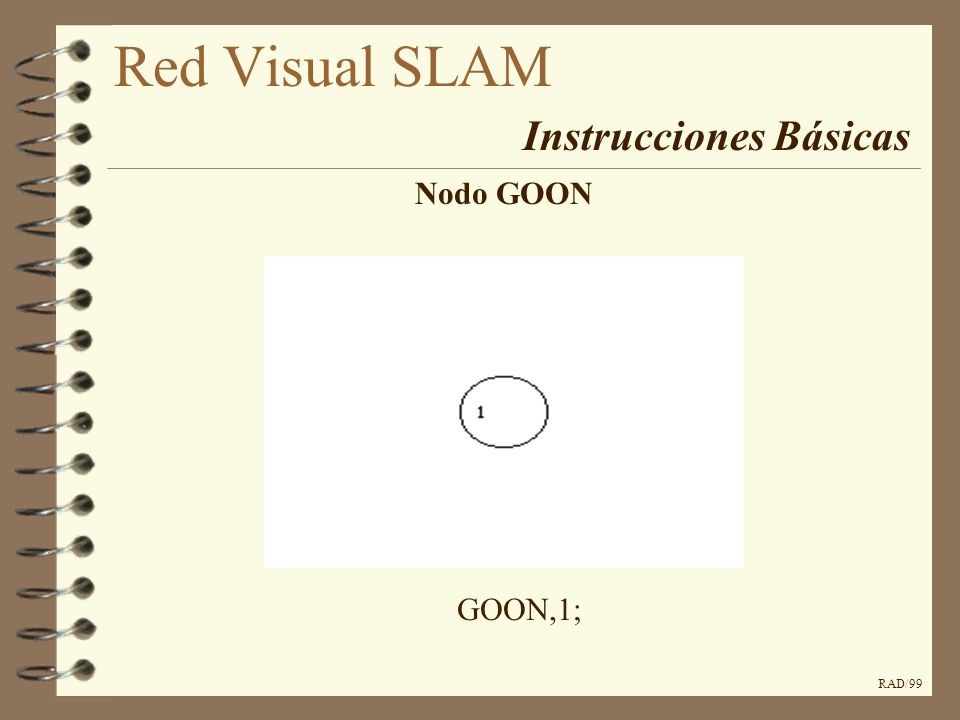

7 Red Visual SLAM Instrucciones Básicas Nodo GOON GOON,1; RAD/99

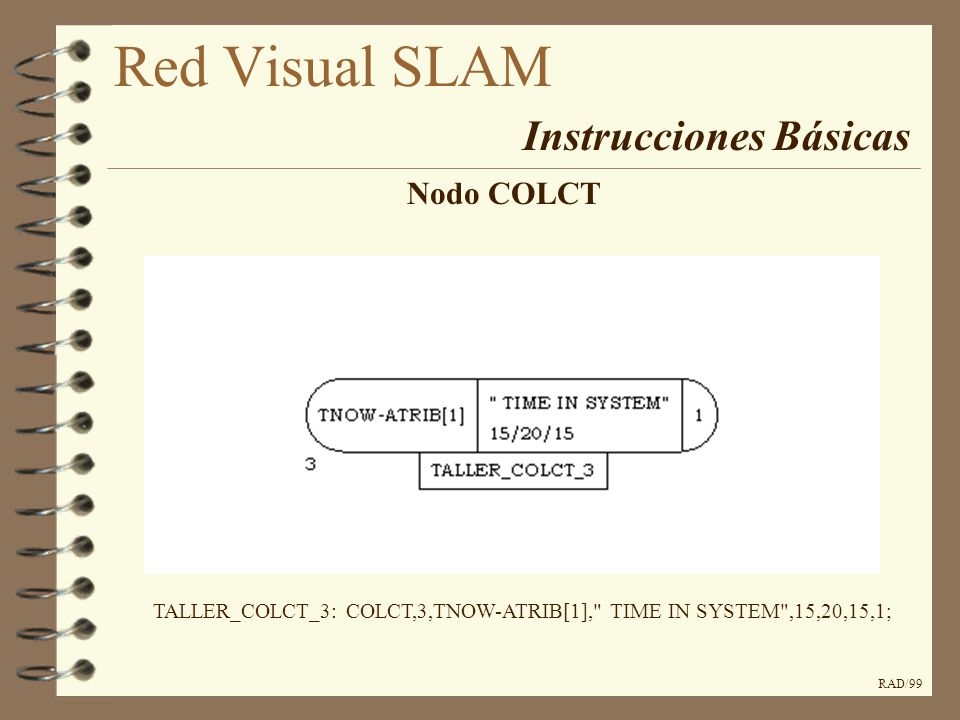

8 Red Visual SLAM Instrucciones Básicas Nodo COLCT
TALLER_COLCT_3: COLCT,3,TNOW-ATRIB[1]," TIME IN SYSTEM",15,20,15,1; RAD/99

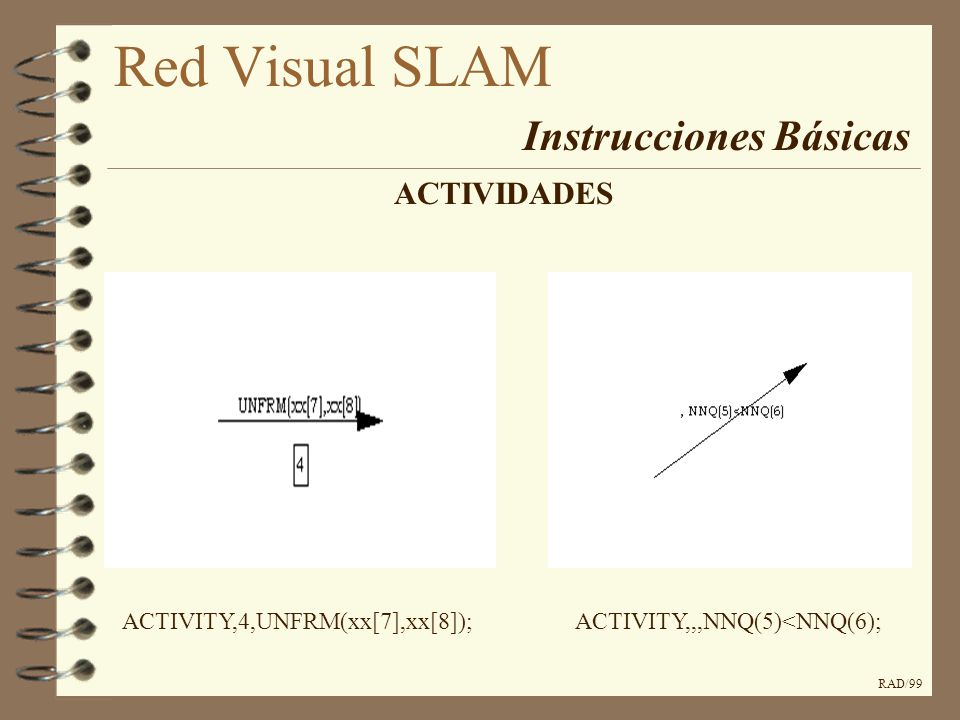

9 Red Visual SLAM Instrucciones Básicas ACTIVIDADES
ACTIVITY,4,UNFRM(xx[7],xx[8]); ACTIVITY,,,NNQ(5)<NNQ(6); RAD/99

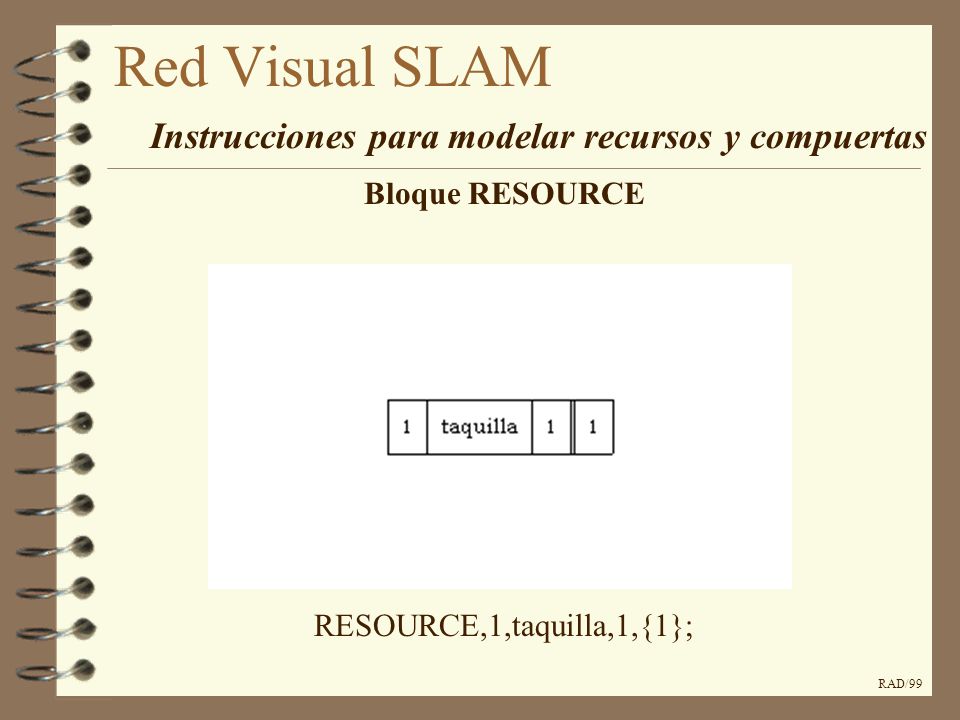

10 Red Visual SLAM Instrucciones para modelar recursos y compuertas
Bloque RESOURCE RESOURCE,1,taquilla,1,{1}; RAD/99

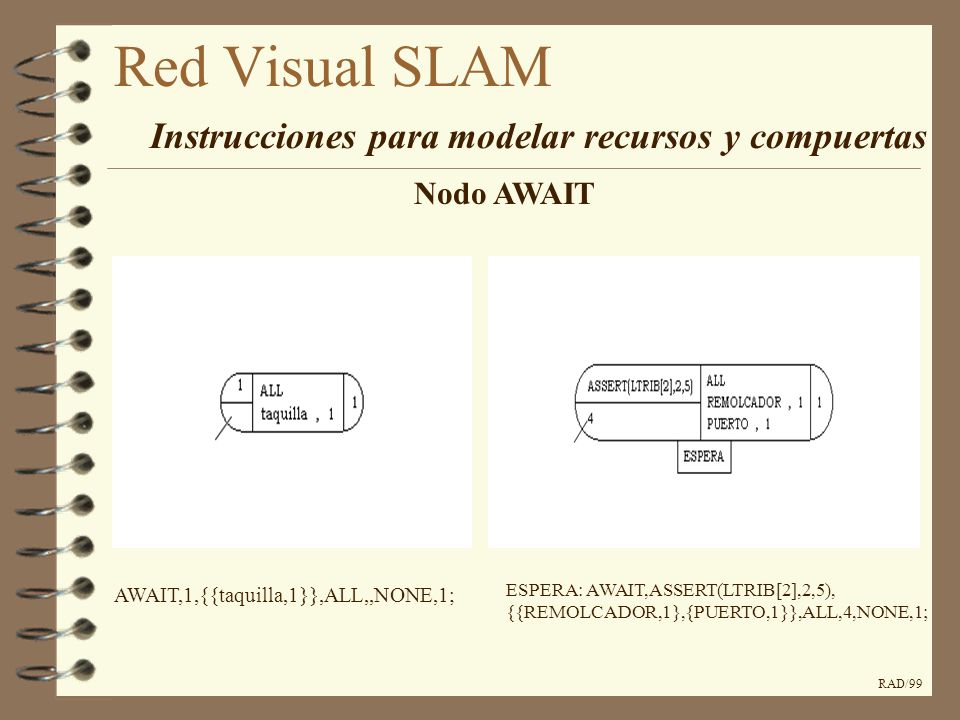

11 Red Visual SLAM Instrucciones para modelar recursos y compuertas
Nodo AWAIT AWAIT,1,{{taquilla,1}},ALL,,NONE,1; ESPERA: AWAIT,ASSERT(LTRIB[2],2,5), {{REMOLCADOR,1},{PUERTO,1}},ALL,4,NONE,1; RAD/99

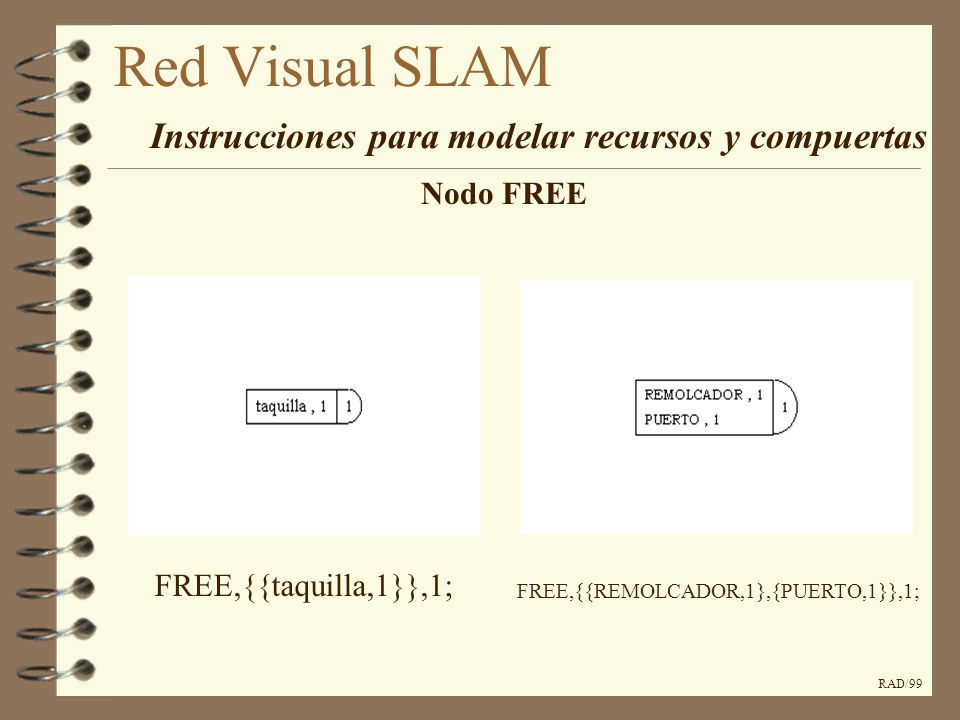

12 Red Visual SLAM Instrucciones para modelar recursos y compuertas
Nodo FREE FREE,{{taquilla,1}},1; FREE,{{REMOLCADOR,1},{PUERTO,1}},1; RAD/99

13 Red Visual SLAM Instrucciones para modelar recursos y compuertas
Nodo ALTER ALTER,REMOLCADOR,2,1; RAD/99

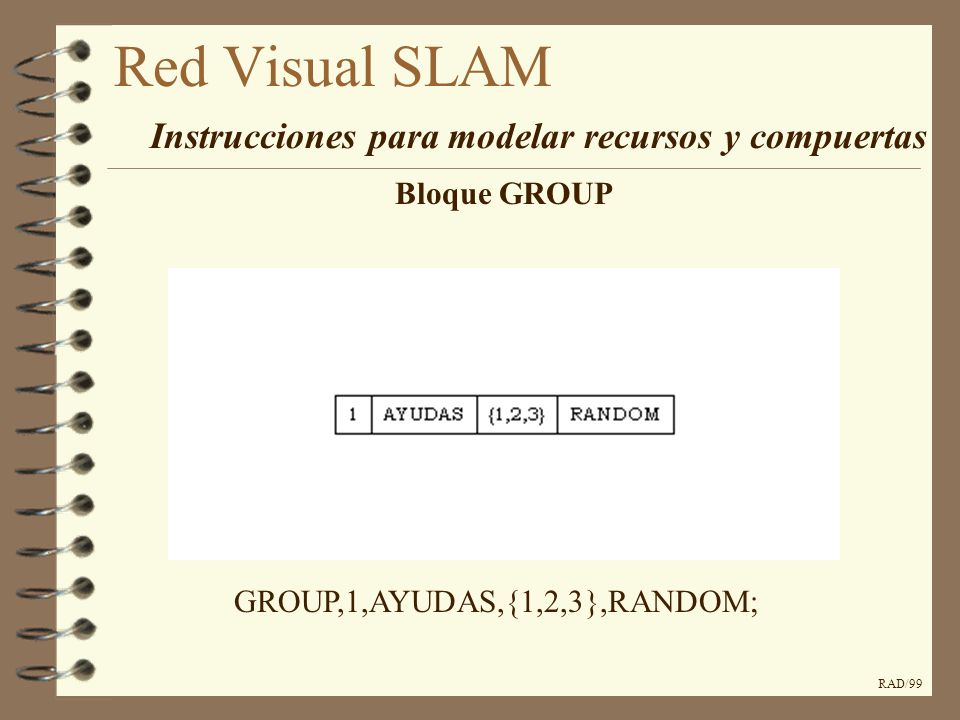

14 Red Visual SLAM Instrucciones para modelar recursos y compuertas
Bloque GROUP GROUP,1,AYUDAS,{1,2,3},RANDOM; RAD/99

15 Red Visual SLAM Instrucciones para modelar recursos y compuertas
Nodo PREEMPT INTERVENTOR: PREEMPT,1,HIGH(ATRIB[1]),CANAL,ESPERA,ATRIB[4],1; RAD/99

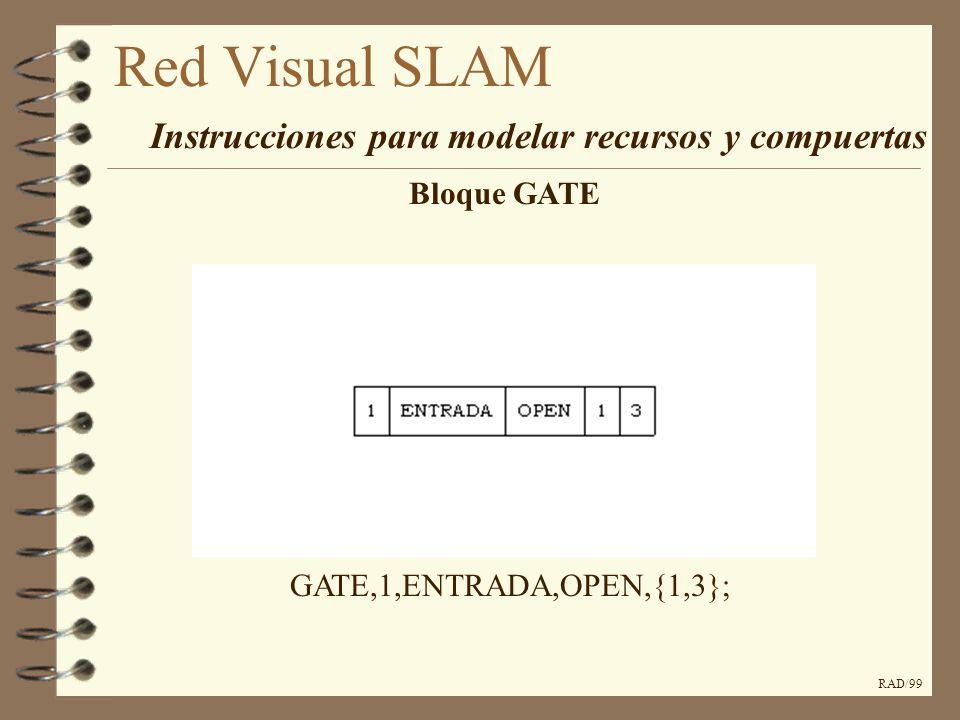

16 Red Visual SLAM Instrucciones para modelar recursos y compuertas
Bloque GATE GATE,1,ENTRADA,OPEN,{1,3}; RAD/99

17 Red Visual SLAM Instrucciones para modelar recursos y compuertas
Nodo OPEN ABRE: OPEN,ENTRADA,1; RAD/99

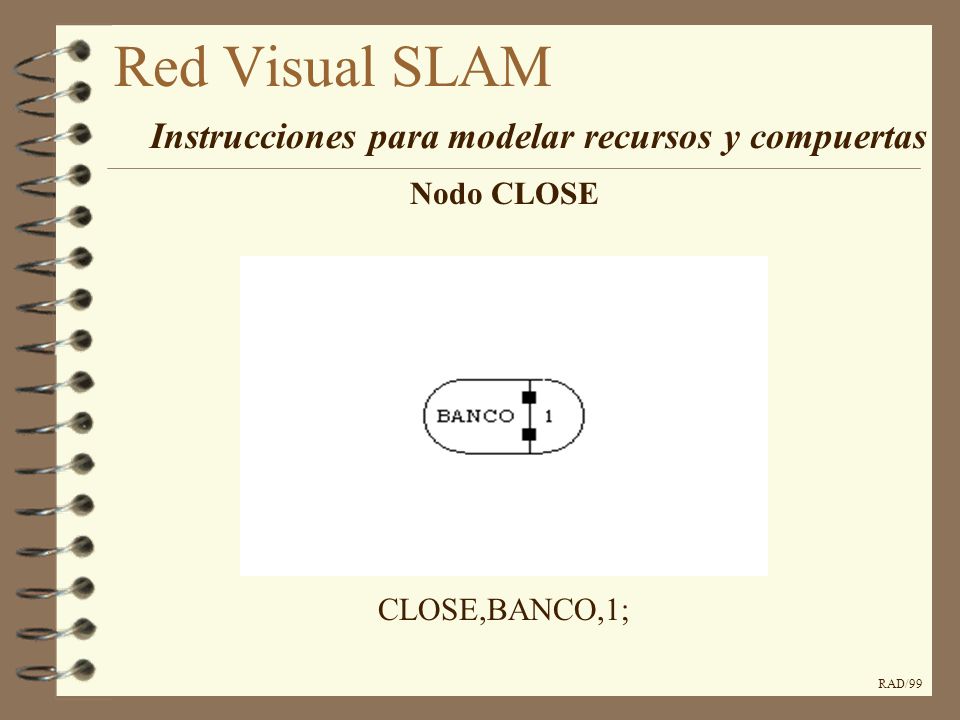

18 Red Visual SLAM Instrucciones para modelar recursos y compuertas
Nodo CLOSE CLOSE,BANCO,1; RAD/99

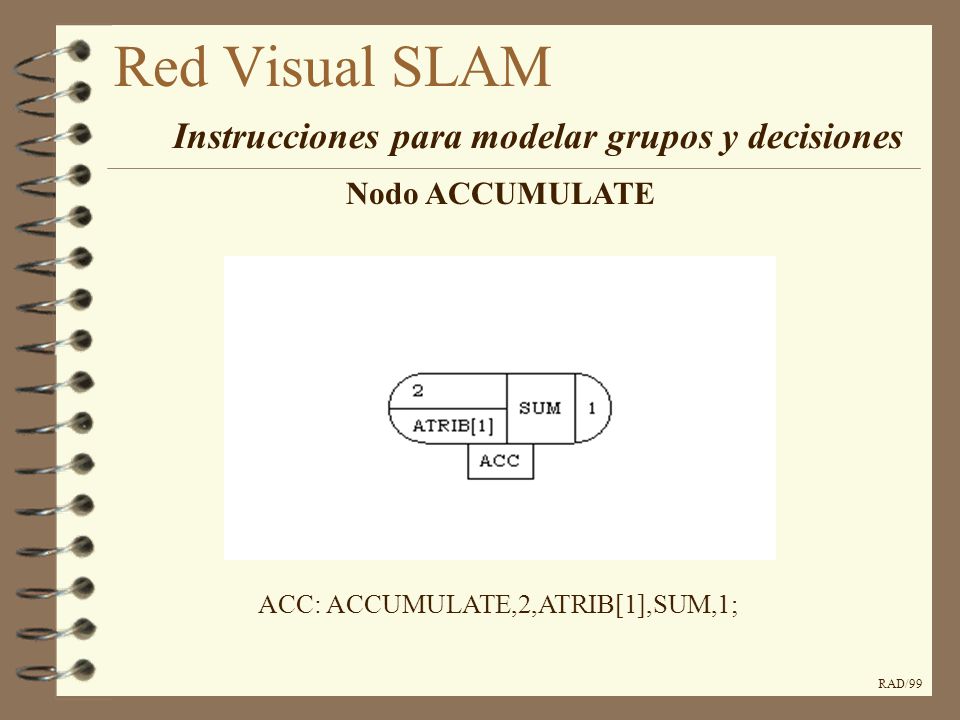

19 Red Visual SLAM Instrucciones para modelar grupos y decisiones
Nodo ACCUMULATE ACC: ACCUMULATE,2,ATRIB[1],SUM,1; RAD/99

20 Red Visual SLAM Instrucciones para modelar grupos y decisiones
Nodo BATCH PAQUETE: BATCH,LTRIB[1],200,ATRIB[2],FIRST,{ATRIB[4]},NO,1; RAD/99

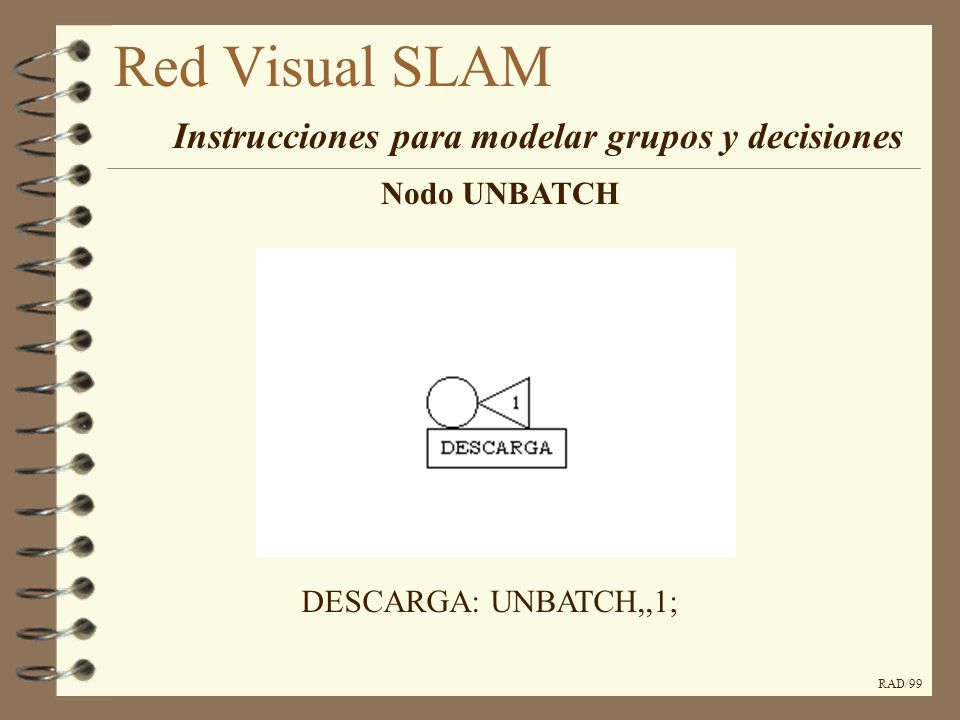

21 Red Visual SLAM Instrucciones para modelar grupos y decisiones
Nodo UNBATCH DESCARGA: UNBATCH,,1; RAD/99

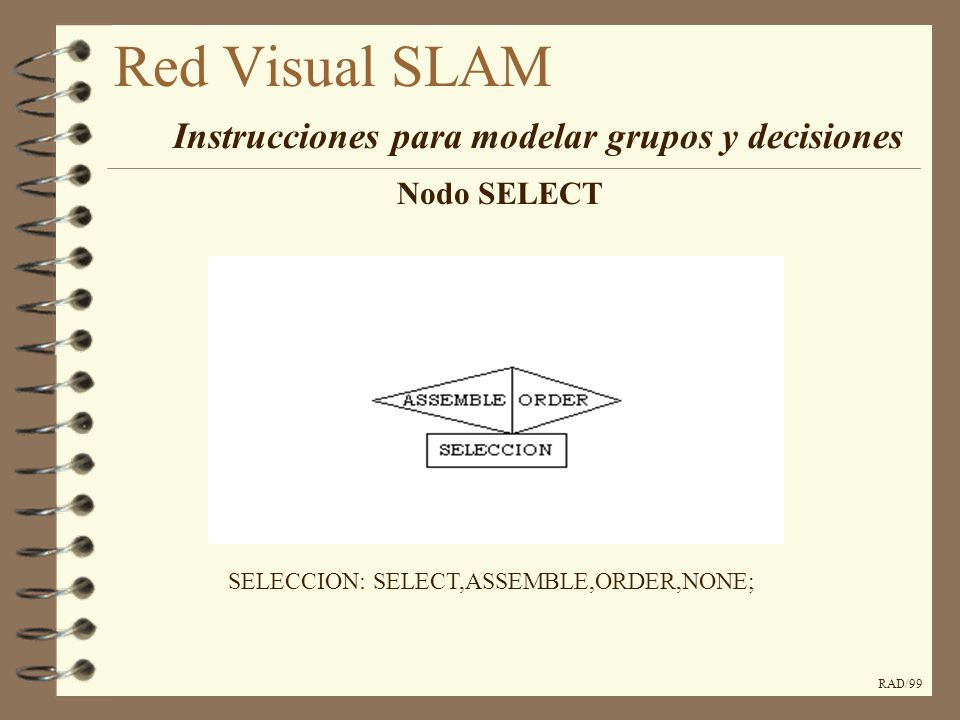

22 Red Visual SLAM Instrucciones para modelar grupos y decisiones
Nodo SELECT SELECCION: SELECT,ASSEMBLE,ORDER,NONE; RAD/99

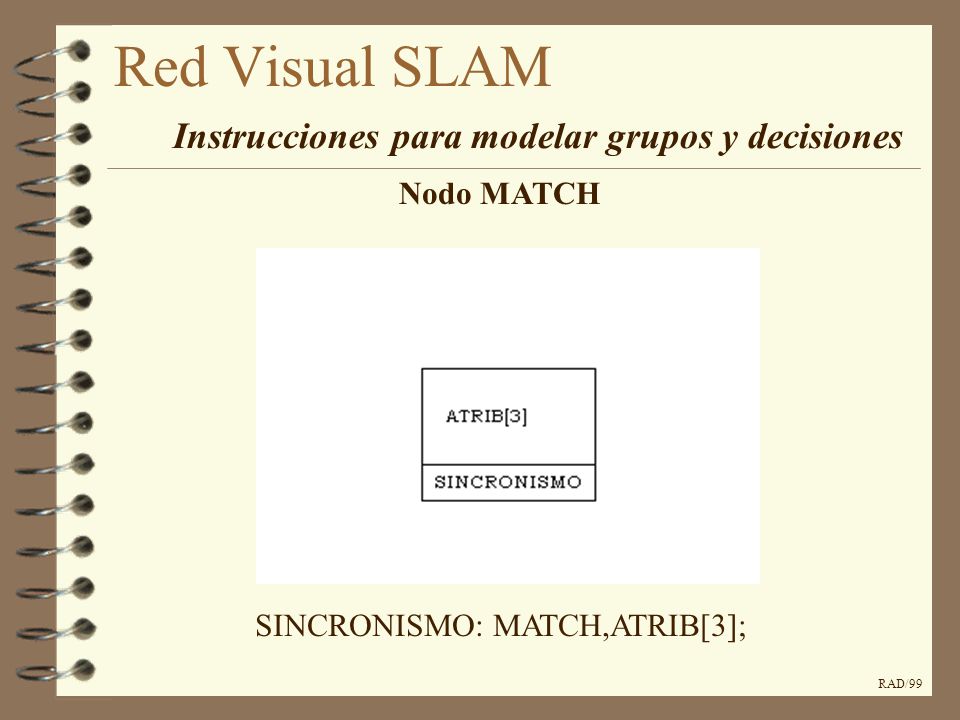

23 Red Visual SLAM Instrucciones para modelar grupos y decisiones
Nodo MATCH SINCRONISMO: MATCH,ATRIB[3]; RAD/99

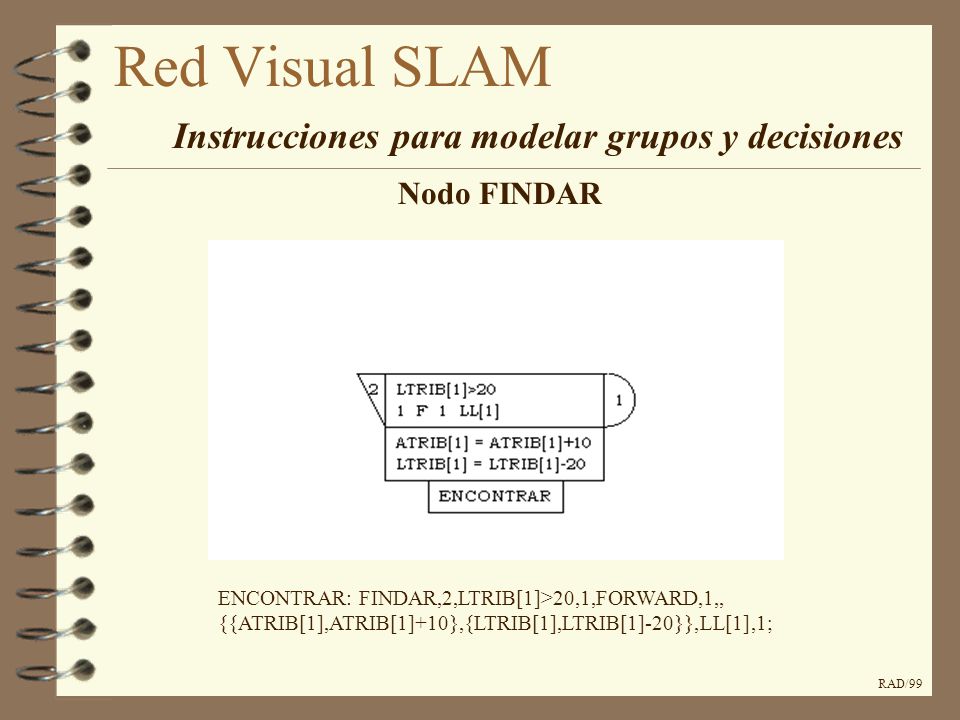

24 Red Visual SLAM Instrucciones para modelar grupos y decisiones
Nodo FINDAR ENCONTRAR: FINDAR,2,LTRIB[1]>20,1,FORWARD,1,, {{ATRIB[1],ATRIB[1]+10},{LTRIB[1],LTRIB[1]-20}},LL[1],1; RAD/99

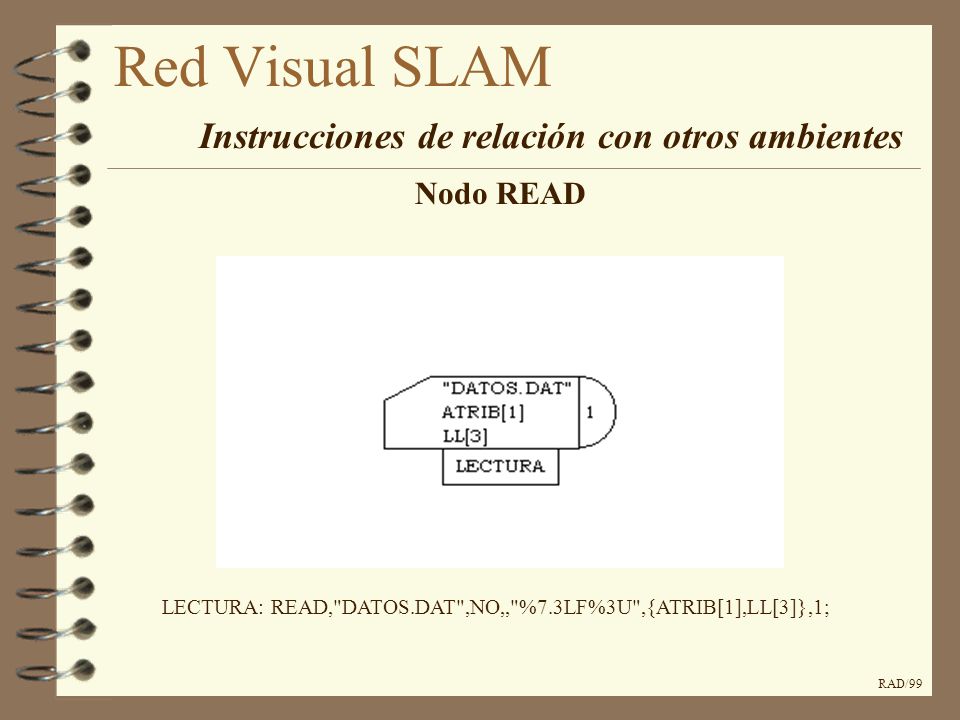

25 Red Visual SLAM Instrucciones de relación con otros ambientes
Nodo READ LECTURA: READ,"DATOS.DAT",NO,,"%7.3LF%3U",{ATRIB[1],LL[3]},1; RAD/99

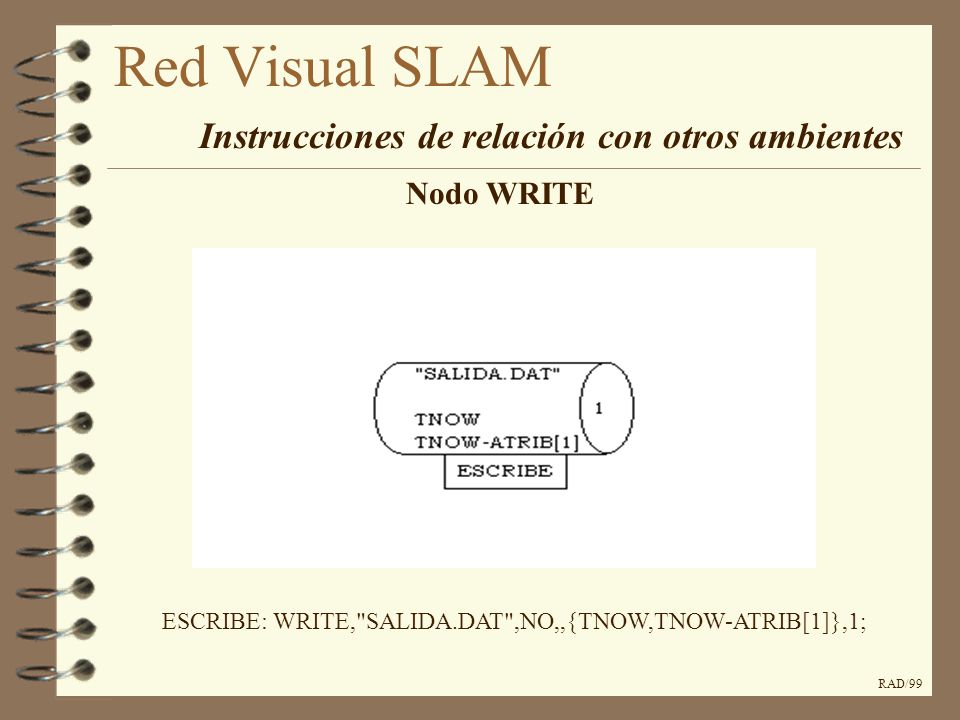

26 Red Visual SLAM Instrucciones de relación con otros ambientes
Nodo WRITE ESCRIBE: WRITE,"SALIDA.DAT",NO,,{TNOW,TNOW-ATRIB[1]},1; RAD/99

27 Red Visual SLAM Instrucciones de relación con otros ambientes
Nodo EVENT EVENTO: EVENT,1,1; RAD/99

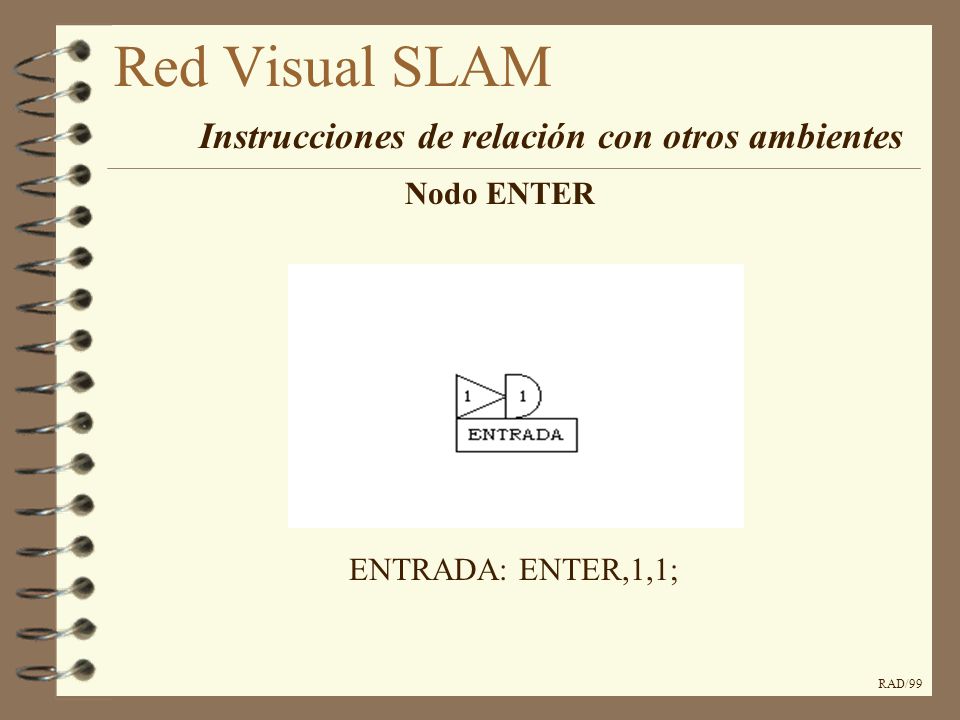

28 Red Visual SLAM Instrucciones de relación con otros ambientes
Nodo ENTER ENTRADA: ENTER,1,1; RAD/99

29 Red Visual SLAM Instrucciones de relación con otros ambientes
Nodo DETECT DETECTOR: DETECT,DD[1],EITHER,0,0,1; RAD/99

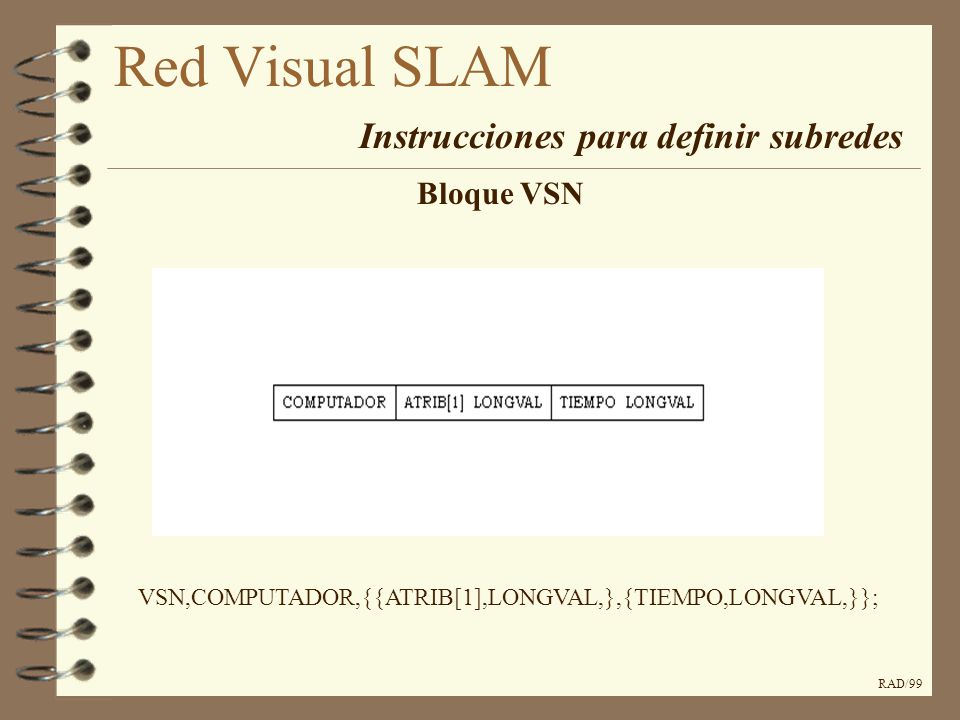

30 Red Visual SLAM Instrucciones para definir subredes Bloque VSN
VSN,COMPUTADOR,{{ATRIB[1],LONGVAL,},{TIEMPO,LONGVAL,}}; RAD/99

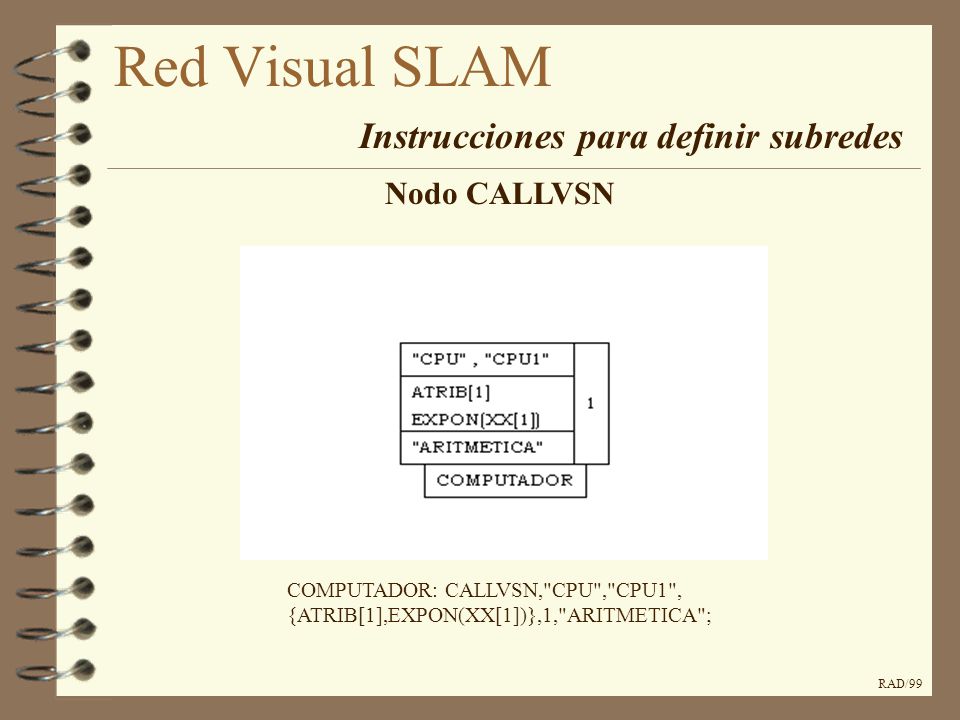

31 Red Visual SLAM Instrucciones para definir subredes Nodo CALLVSN
COMPUTADOR: CALLVSN,"CPU","CPU1", {ATRIB[1],EXPON(XX[1])},1,"ARITMETICA"; RAD/99

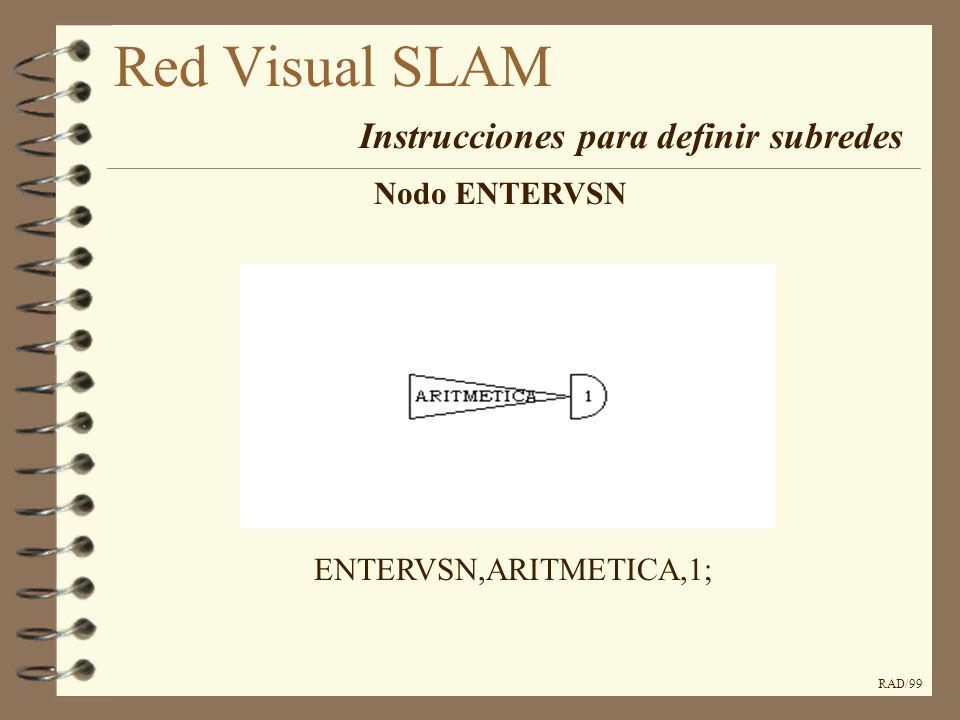

32 Red Visual SLAM Instrucciones para definir subredes Nodo ENTERVSN
ENTERVSN,ARITMETICA,1; RAD/99

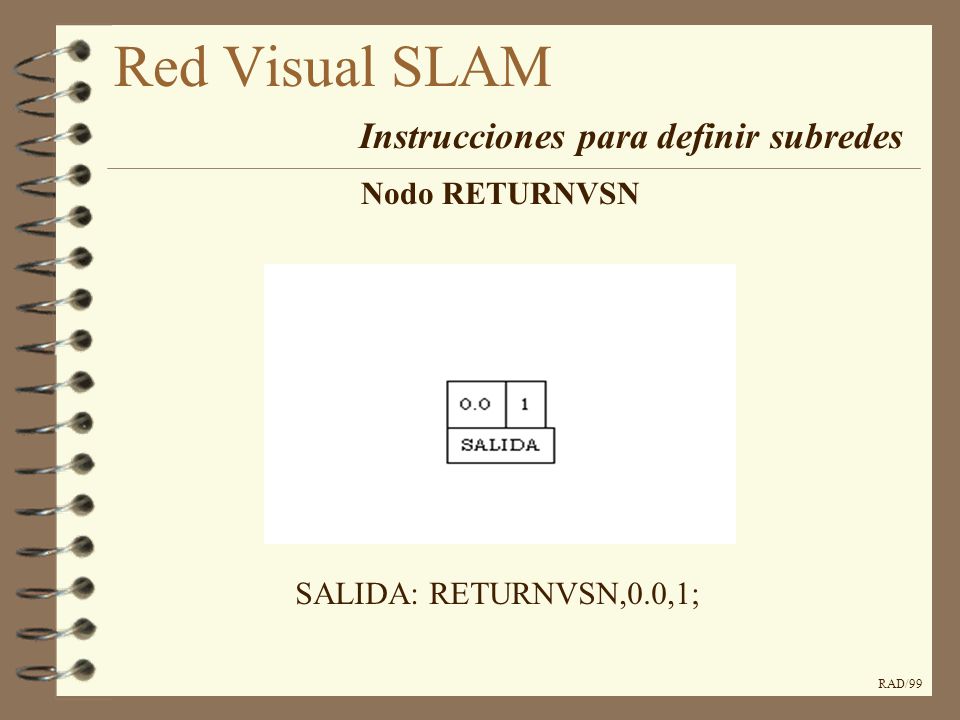

33 Red Visual SLAM Instrucciones para definir subredes Nodo RETURNVSN
SALIDA: RETURNVSN,0.0,1; RAD/99
