LABVIEW FILE I/O CLASE 5.

Presentación del tema: "LABVIEW FILE I/O CLASE 5."— Transcripción de la presentación:

1 LABVIEW FILE I/O CLASE 5

2 MANEJO DE ARCHIVOS EN LABVIEW

3 Manejo de Archivos desde LabVIEW

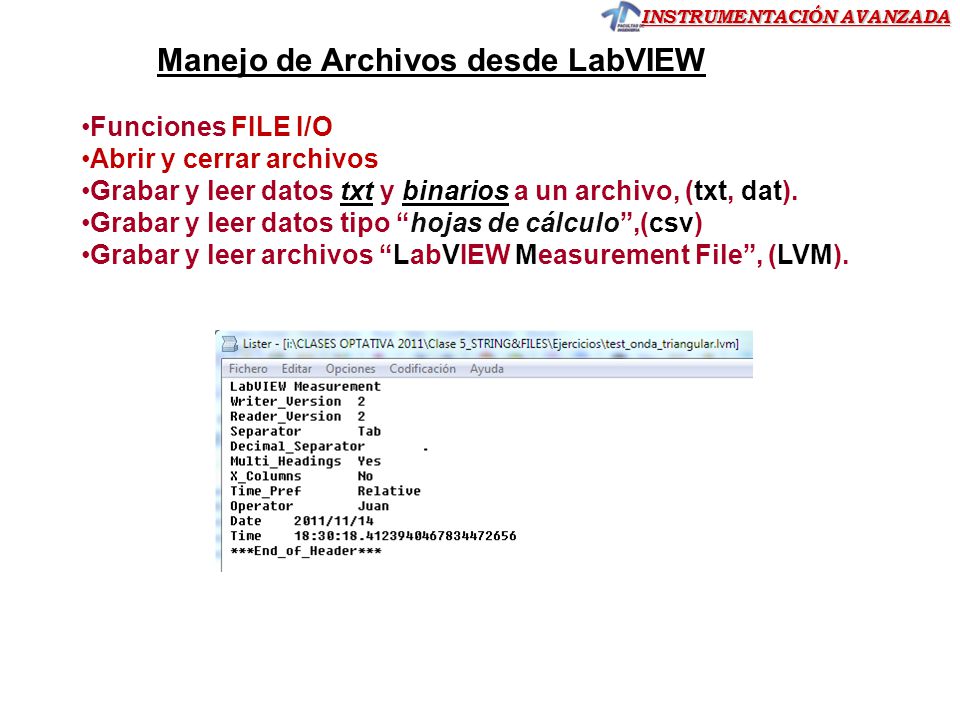

Funciones FILE I/O Abrir y cerrar archivos Grabar y leer datos txt y binarios a un archivo, (txt, dat). Grabar y leer datos tipo “hojas de cálculo”,(csv) Grabar y leer archivos “LabVIEW Measurement File”, (LVM).

4 Diagrama de Bloques: File I/O

5 Cuando usar archivos de texto?
1.- Recuperar datos en otras aplicaciones (Word, Excel, etc.) 2.- Si el espacio del disco es suficiente 3.- Cuando recuperamos lecturas de instrumentos de control usan cadenas de “strings”

6 Escribir desde una aplicación texto a un archivo
Si no ponemos la ruta aparece diálogo de selección de archivo Ejemplo

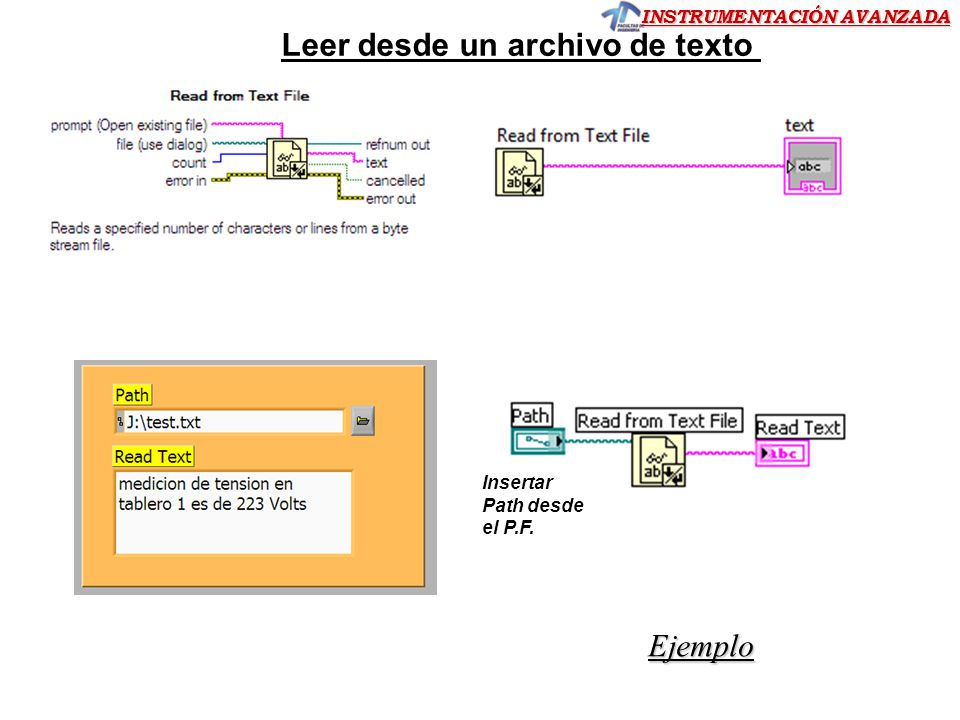

7 Leer desde un archivo de texto
Insertar Path desde el P.F. Ejemplo

8 Escribir desde una aplicación texto a un archivo
Ejemplo

9 Leer desde un archivo de texto
Ejemplo

10 Descripción de Errores
Archivos: Descripción de Errores

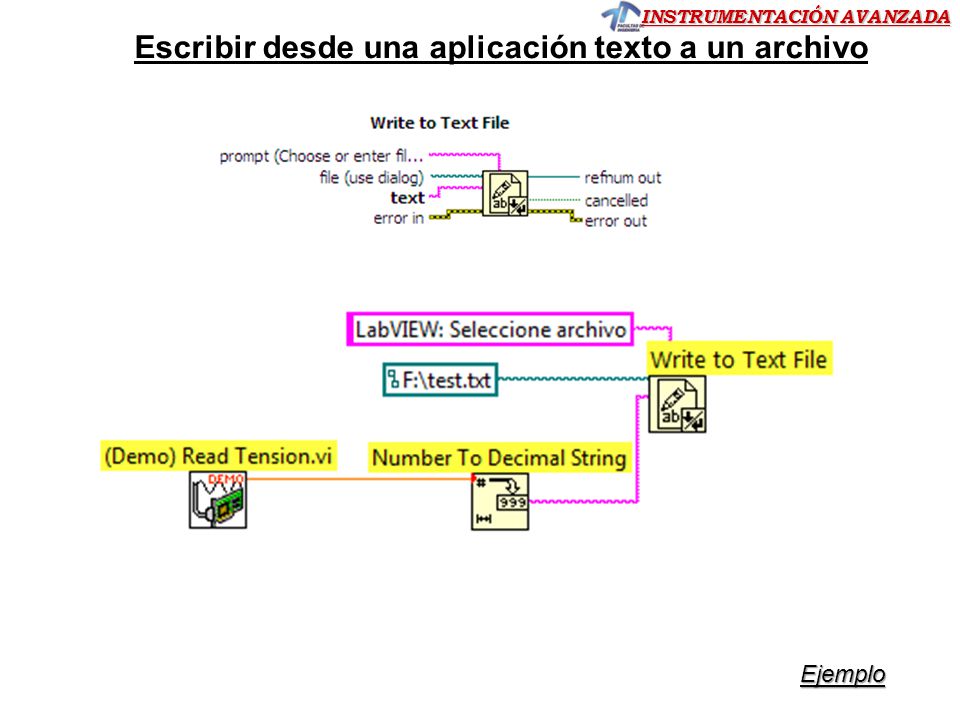

11 Escribir desde una aplicación texto a un archivo

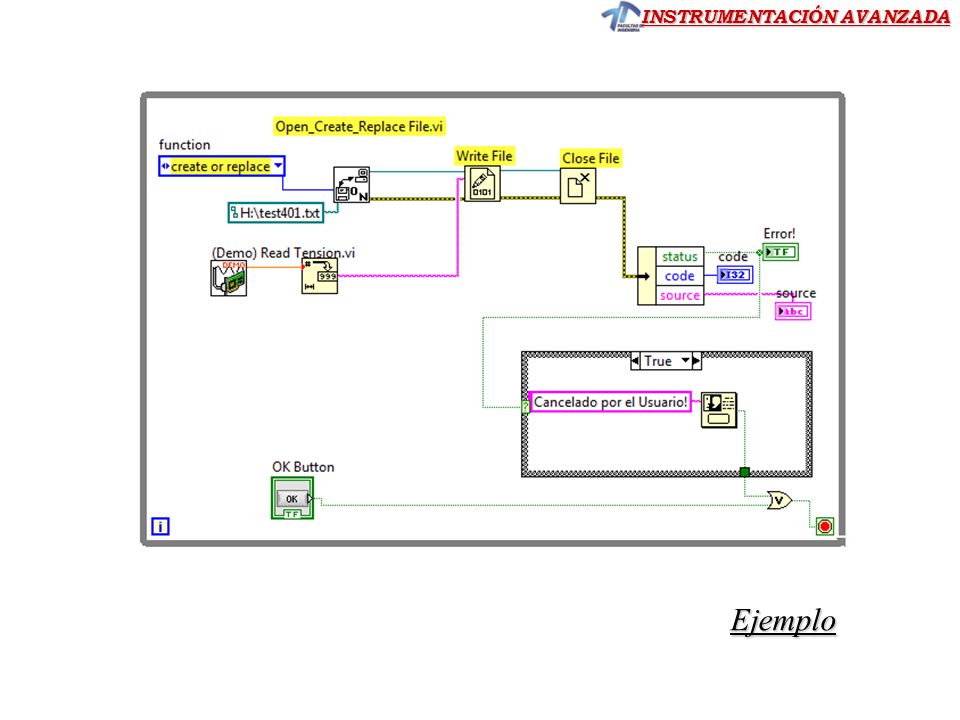

(Manejo de Errores) Ejemplo

12 Escribir desde una aplicación texto a un archivo

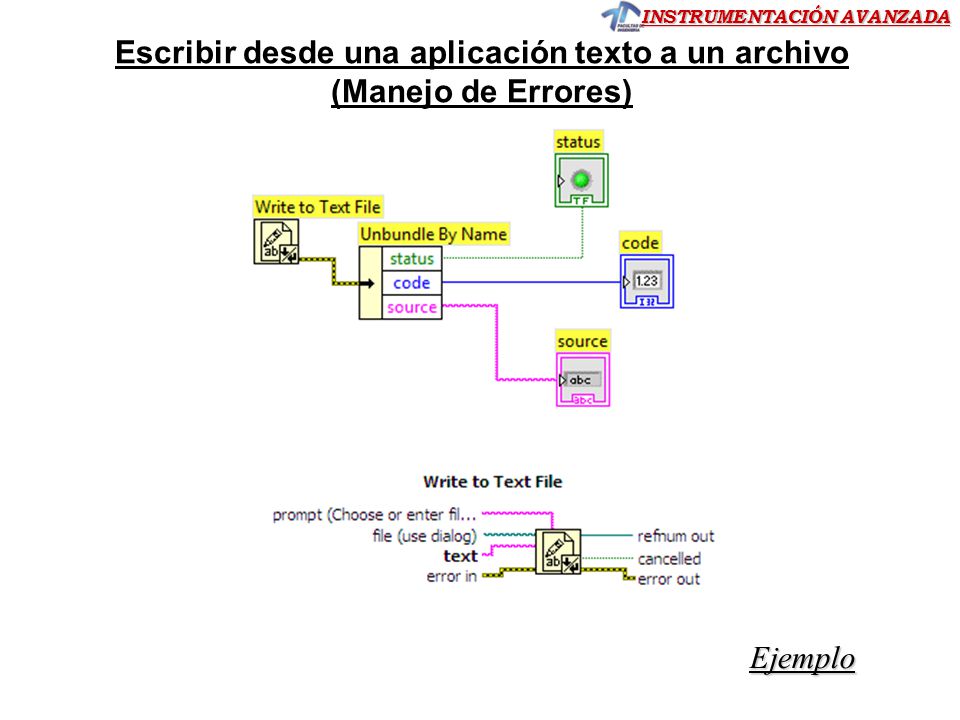

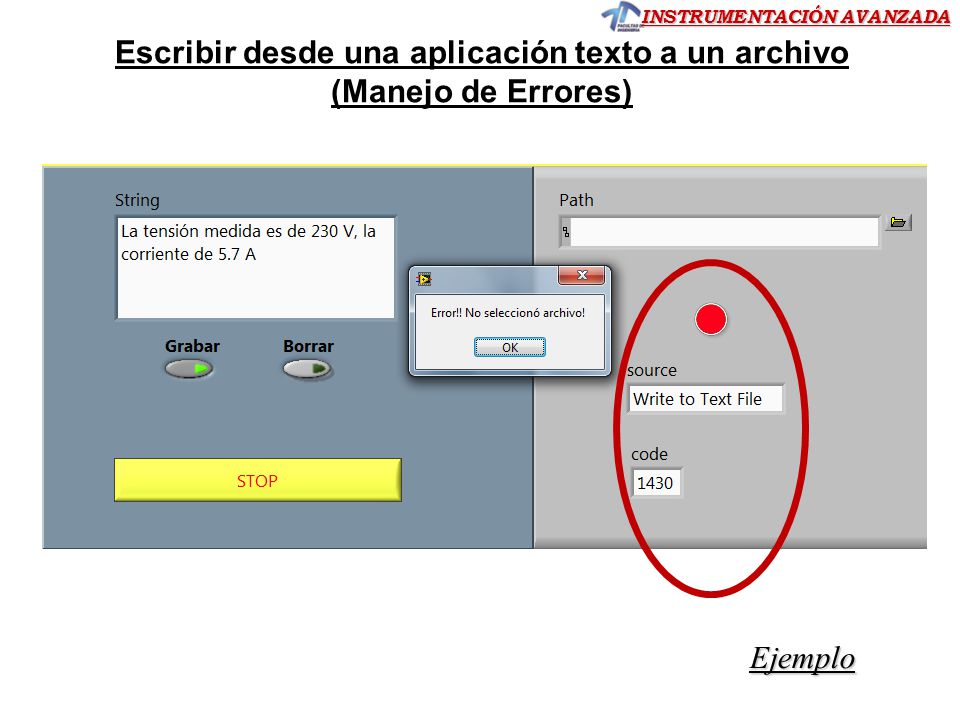

(Manejo de Errores) Construir un VI que escriba en un archivo de texto, un mensaje con las opciones de indicar error si la ruta de grabado es incorrecta. Agregar la opción de borrar el mensaje desde el panel frontal: Ejemplo

13 Escribir desde una aplicación texto a un archivo
(Manejo de Errores) Ejemplo

14 Escribir desde una aplicación texto a un archivo
Ejemplo

15 Escribir desde una aplicación texto a un archivo
Ejemplo

16 Escribir desde una aplicación texto a un archivo
Ejemplo

17 Escribir desde una aplicación texto a un archivo

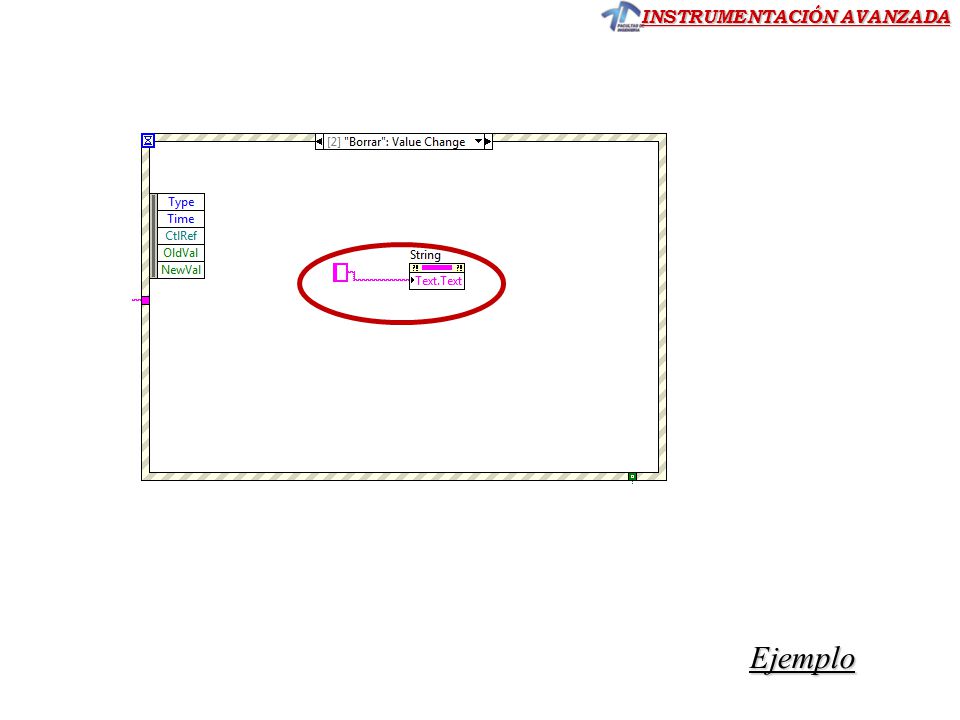

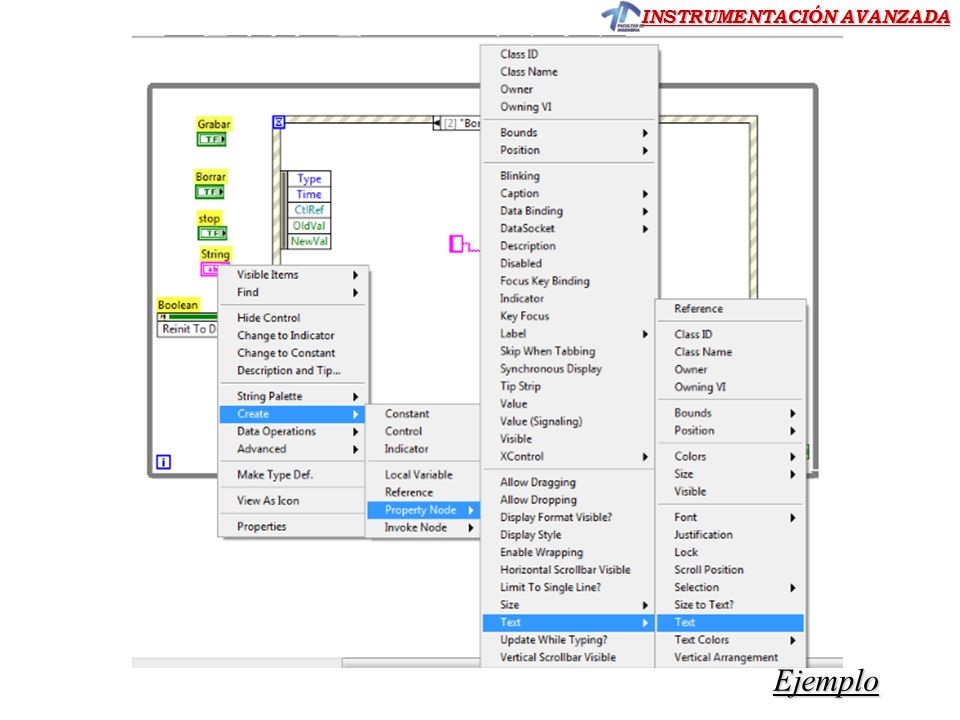

Agregar la opción de borrar el mensaje desde el panel frontal: Propiedades Node Para limpiar e introducir nuevo texto Ejemplo

18 Ejemplo

19 Ejemplo

20 Convertir números a cadena de texto

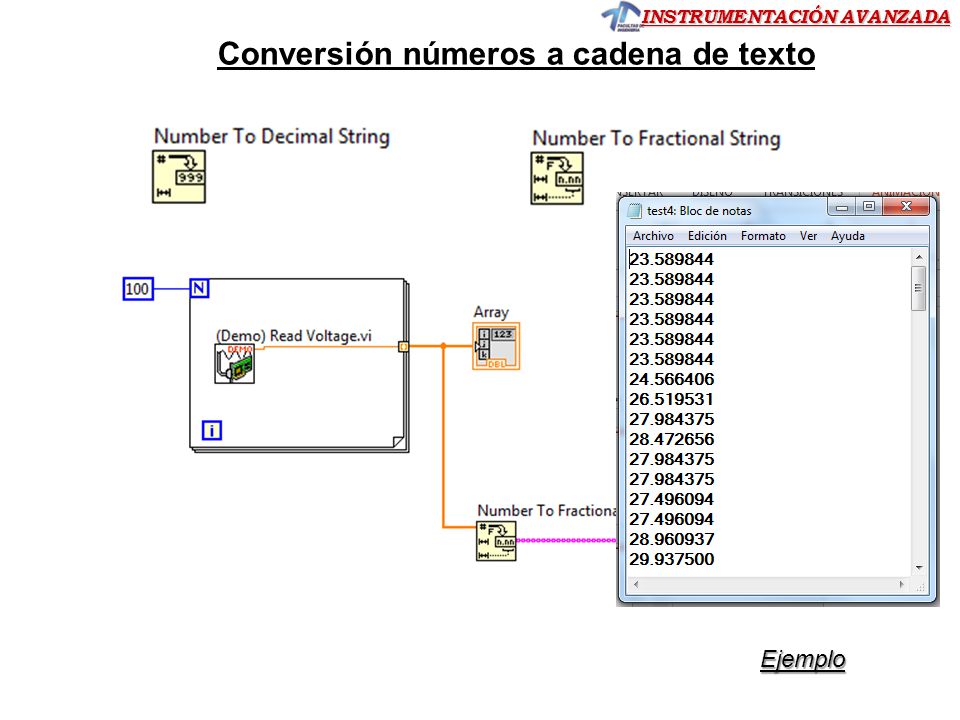

21 Conversión números a cadena de texto
Ejemplo

22 Conversión números a cadena de texto
Ejemplo

23 Funciones de bajo nivel: Open, Write, Close Abrir archivo y escribir
Abrir/Crear Escribir Archivo Cerrar Ejemplo

24 Ejemplo

25 ÚNICA MEDICIÓN! Ejemplo

26 Escribir registros múltiples de lecturas
Ejemplo

27 Escribir registros múltiples de lecturas
Ejemplo

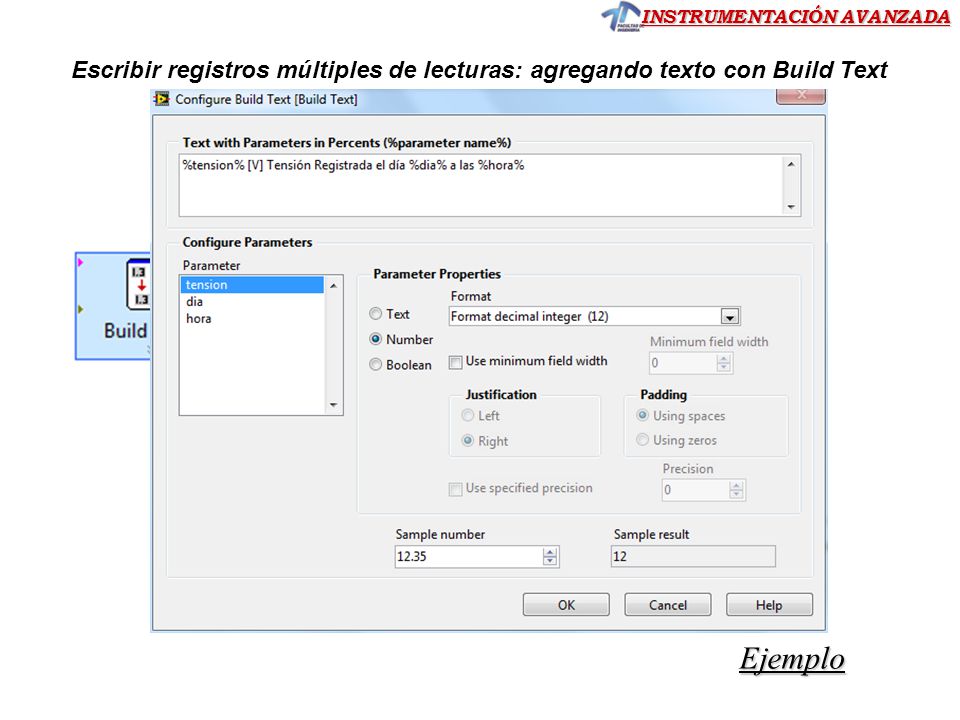

28 Escribir registros múltiples de lecturas: agregando texto con Build Text
Ejemplo

29 Escribir registros múltiples de lecturas: agregando texto con Build Text
Ejemplo

30 Write to Spreadsheet File
Ejemplo

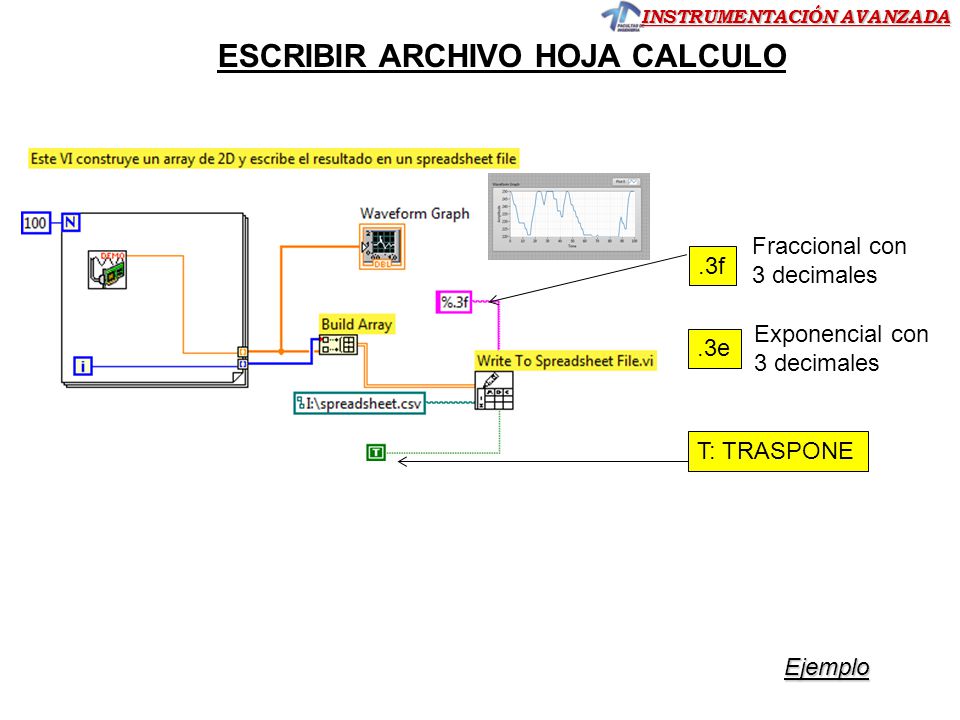

31 ESCRIBIR ARCHIVO HOJA CALCULO
Fraccional con 3 decimales .3f Exponencial con 3 decimales .3e T: TRASPONE Ejemplo

32

33 Usando Funciones de Alto Nivel
Ejemplo

34 Ejemplo

35 Funciones Para grabar “waveforms”
Ejemplo

36 Funciones Para Recuperar “waveforms”
Ejemplo

37 Funciones Para Recuperar “waveforms”
Ejemplo

38 ESCRIBIR ARCHIVOS LVM Ejemplo

39 LEER ARCHIVOS LVM

40 STRINGS CLASE 5

41 Objetivos: Conocer sobre las opciones para controles e indicadores strings. Aprender como usar las funciones de strings Convertir datos numéricos a datos strings y viceversa Usar File I/O para grabar datos a un archivo y recuperarlo con LabVIEW

42 Como crear controles e indicadores string
Strings Como crear controles e indicadores string Aplicación de funciones string Page 7-1: This lesson introduces string and ASCII file I/O operations. File I/O involves saving collected data to a file or reading data from a file. This lesson covers: String controls and indicators String functions and their uses ASCII file input and output operations

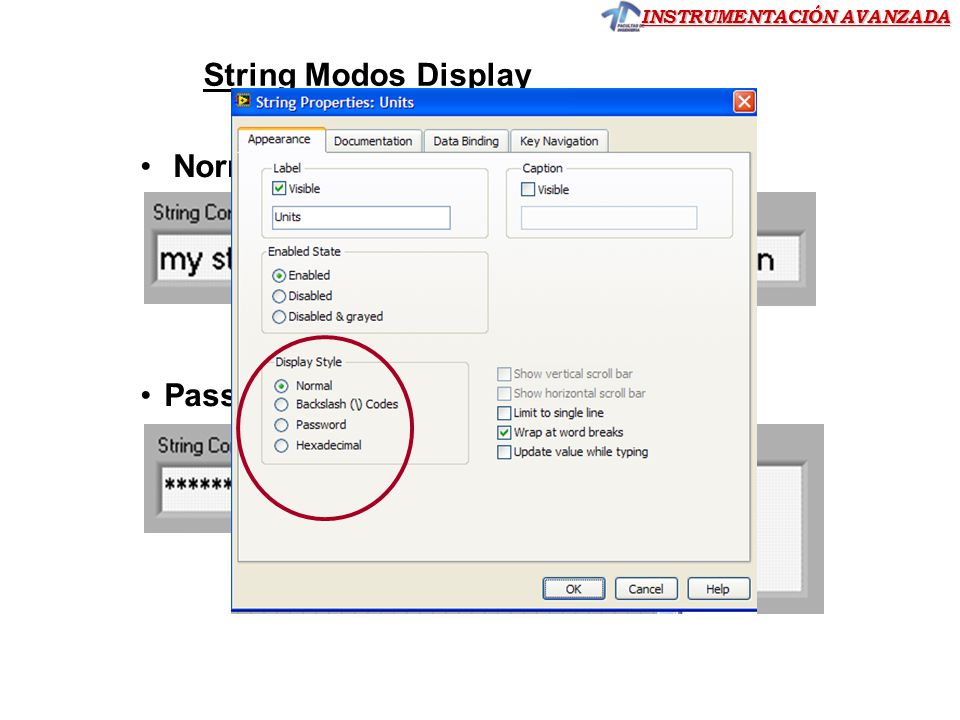

43 String Modos Display Normal display \ code display Password display
Hex display Pages 7-2 to 7-3: String controls and indicators can be configured for several different display modes. You can change display modes by popping-up on the control or indicator while in edit mode. Password Display: Asterisks replace the string text on the front panel. This is useful for concealing passwords for logging into VI. ‘\’ Codes Display: Replaces all “unprintable” characters in the string with a ‘\’ followed by a letter. A list of backslash codes is given on page For unprintable characters not on this list, LabVIEW displays a \ followed by the hex value of the unprintable character (for example, “\23” = ASCII table character 23). Hex Display: Replaces every character in the string with its ASCII table equivalent. This is useful for serial and GPIB communication.

44

45 String Modos Display Normal display \ code display Password display
Hex display Pages 7-2 to 7-3: String controls and indicators can be configured for several different display modes. You can change display modes by popping-up on the control or indicator while in edit mode. Password Display: Asterisks replace the string text on the front panel. This is useful for concealing passwords for logging into VI. ‘\’ Codes Display: Replaces all “unprintable” characters in the string with a ‘\’ followed by a letter. A list of backslash codes is given on page For unprintable characters not on this list, LabVIEW displays a \ followed by the hex value of the unprintable character (for example, “\23” = ASCII table character 23). Hex Display: Replaces every character in the string with its ASCII table equivalent. This is useful for serial and GPIB communication.

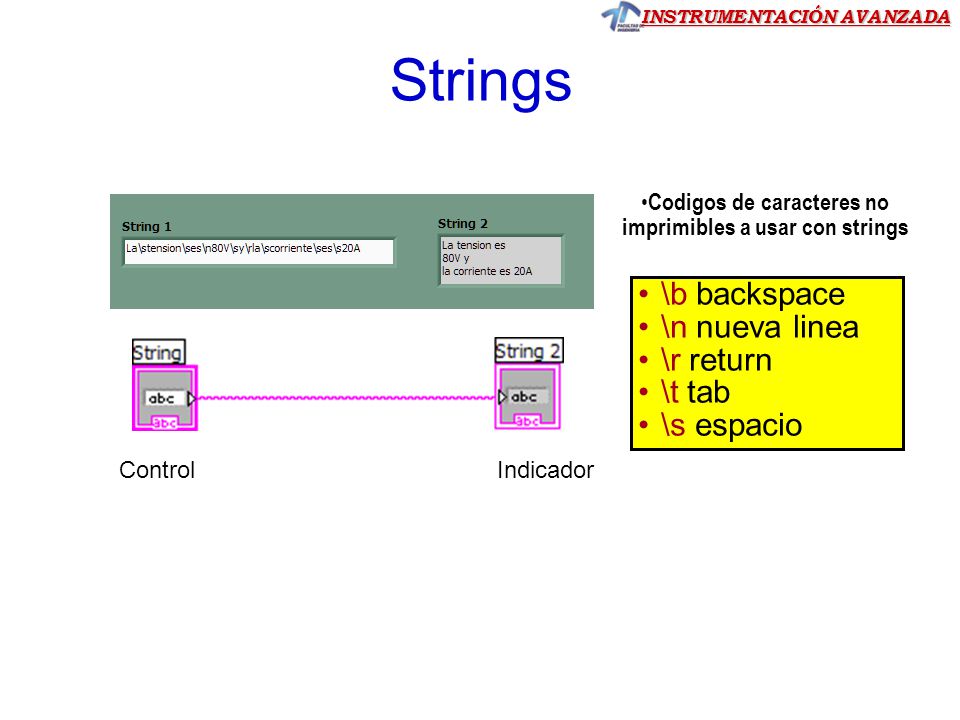

46 Codigos de caracteres no imprimibles a usar con strings
\b backspace \n nueva linea \r return \t tab \s espacio Control Indicador

47 Usando Funciones Express ‘Build Text’
Ejemplo

48 Función: Build Text Ejercicio 1

49 Funciones String: Match Pattern (Patrón de coincidencia)
Ejemplo

50 Funciones String: Match Pattern (Patrón de coincidencia)
Ejemplo

51 Funciones String: Scan From String

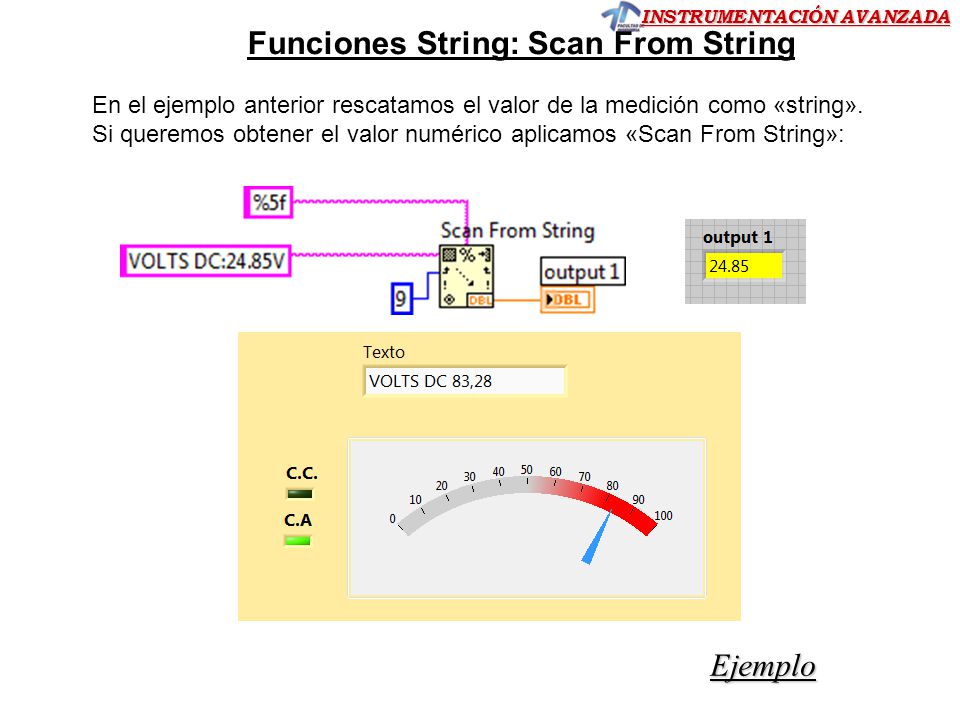

En el ejemplo anterior rescatamos el valor de la medición como «string». Si queremos obtener el valor numérico aplicamos «Scan From String»: Ejemplo

52 Funciones String: String Length
Funciones String: Concatenated String ejemplos

53 String Funciones Convirtiendo números a strings
Convitiendo strings a números Pages 7-5 to 7-6: String functions (cont.): Format into String: Converts the input argument into a string based on the format string input. The resulting string is the concatenation of the initial string input and the argument converted to a string. More arguments can be added by “stretching out” more input terminals. Scan from String: Converts the input string containing valid numeric characters to individual numbers. Format string can specify multiple outputs with differing data types (numeric, Boolean, etc.). The function can be stretched out to add more output terminals. Explain the examples on the slide.

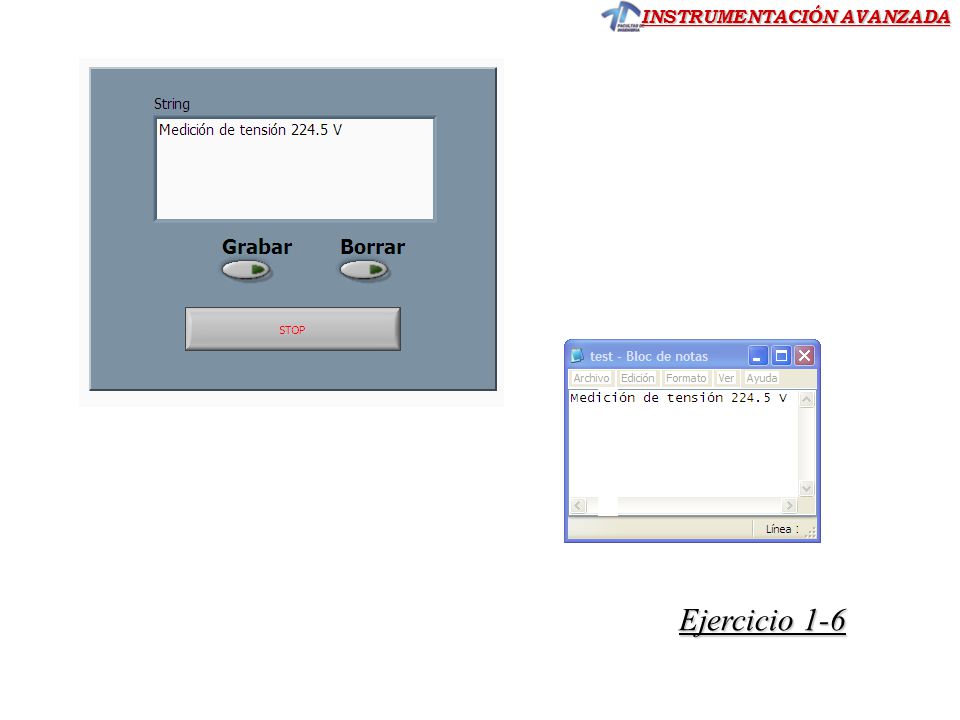

54 Ejercicio 2

55 \b backspace \n nueva linea \r return \t tab \s espacio Ejercicio 2

56 Ejercicio 2

57 Funciones String: String Subset
6 Devuelve un substring del string original comenzado por el valor del offset y con la longitud determinada por length ejemplos

58 Funciones String: Format Into String
Convertir numéricos a caracteres .2 cantidad de decimales Funciones String: Scan From String ejemplos

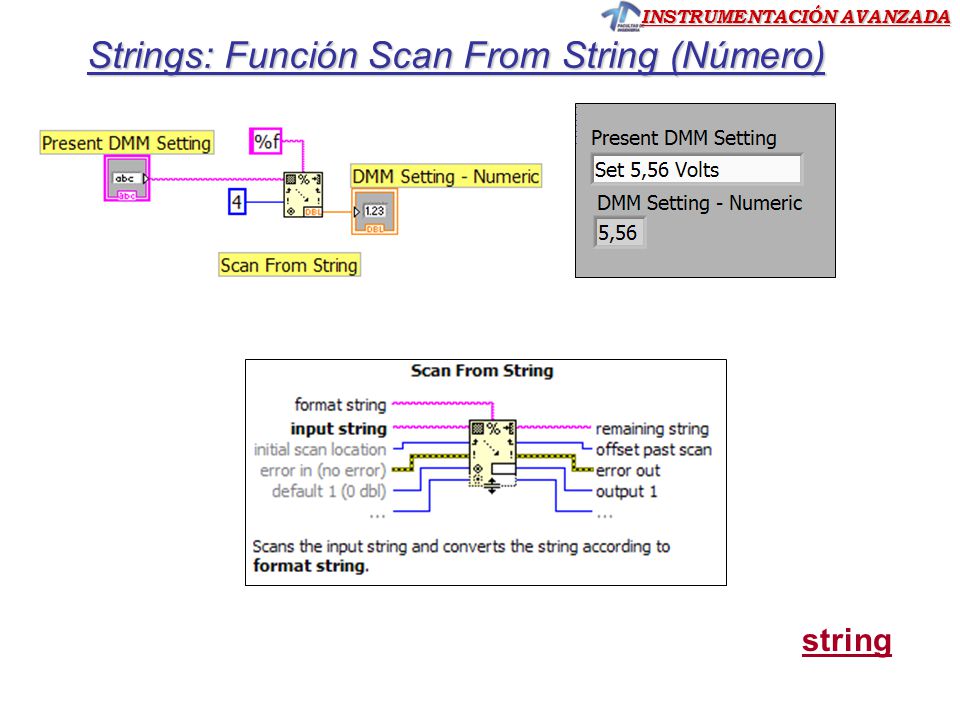

59 Strings: Función Scan From String (Número)

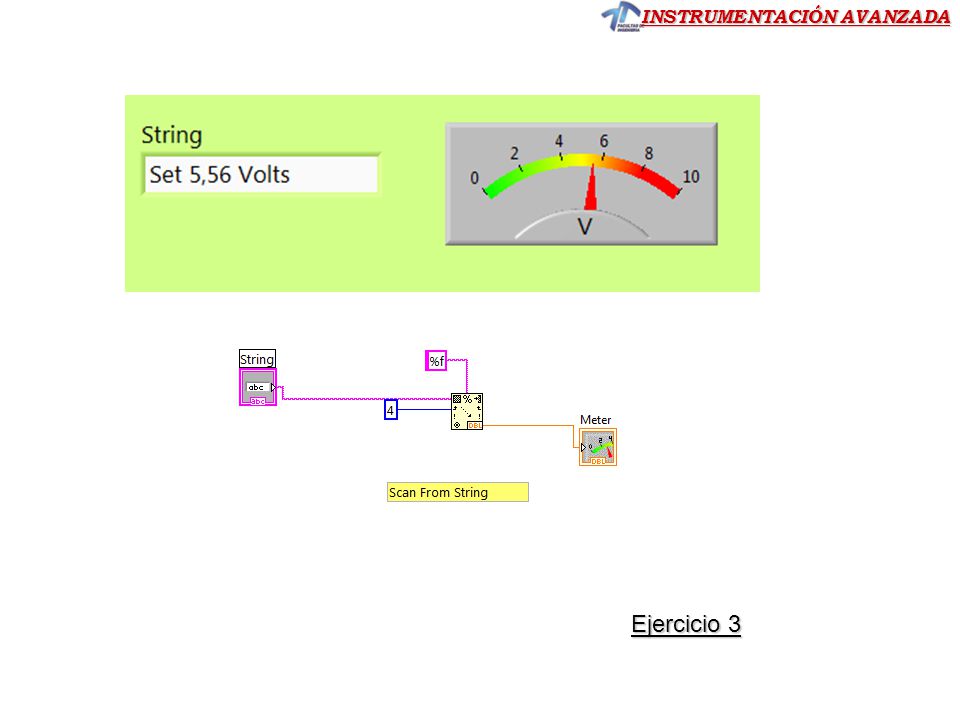

60 Ejercicio 3

61 Ejercicio 4

62 Ejercicio 4

63 Edit Scan String %10.2f ejemplos Ancho total de 10 dígitos
Tanto Format como Scan tienen un “Edit Scan String” que aparece con clic derecho en la función (formato, precision, tipo de dato, ancho del valor convertido) %10.2f Dos decimales Ancho total de 10 dígitos ejemplos

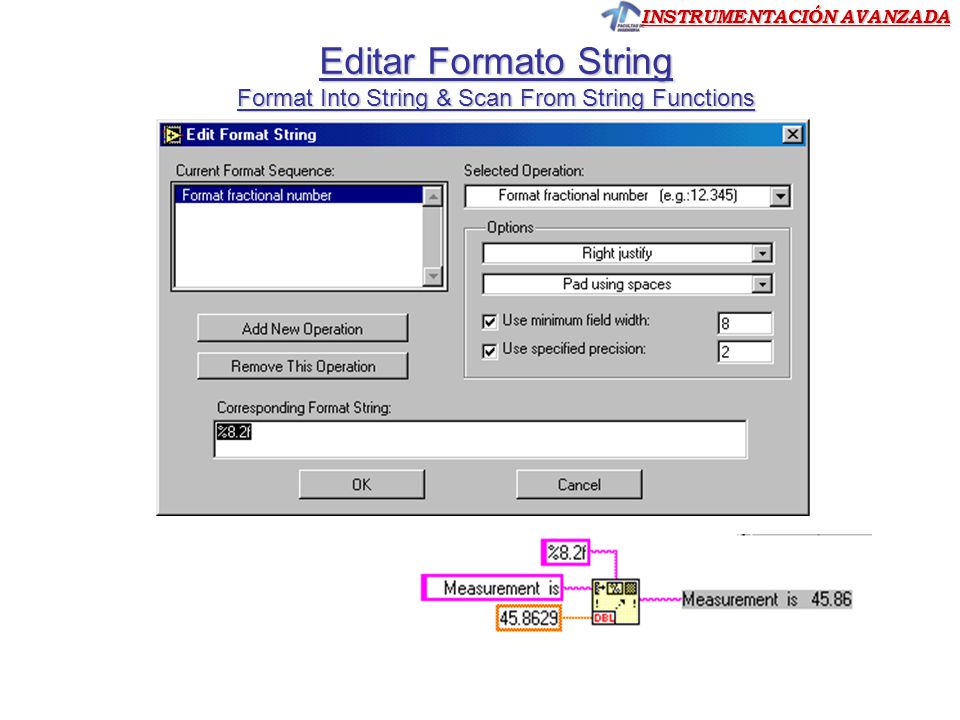

64 Editar Formato String Format Into String & Scan From String Functions
Page 7-7: Format into String and Scan from String have an Edit Format String option in their pop-up menus. You can also access the format string editor by simply double-clicking on the string formatting functions. Allows users to easily specify the cryptic formatting strings using a simple menu interface. Discuss the example on the slide. Demonstrate the use of Edit Format String on your machine.

65 Strings: Función Scan (cadena caracteres)

66 FUNCION GET DATE/TIME STRING

67 Presentación de resultados en Tablas
Pages 7-5 to 7-6: String functions (cont.): Format into String: Converts the input argument into a string based on the format string input. The resulting string is the concatenation of the initial string input and the argument converted to a string. More arguments can be added by “stretching out” more input terminals. Scan from String: Converts the input string containing valid numeric characters to individual numbers. Format string can specify multiple outputs with differing data types (numeric, Boolean, etc.). The function can be stretched out to add more output terminals. Explain the examples on the slide. Ejemplo

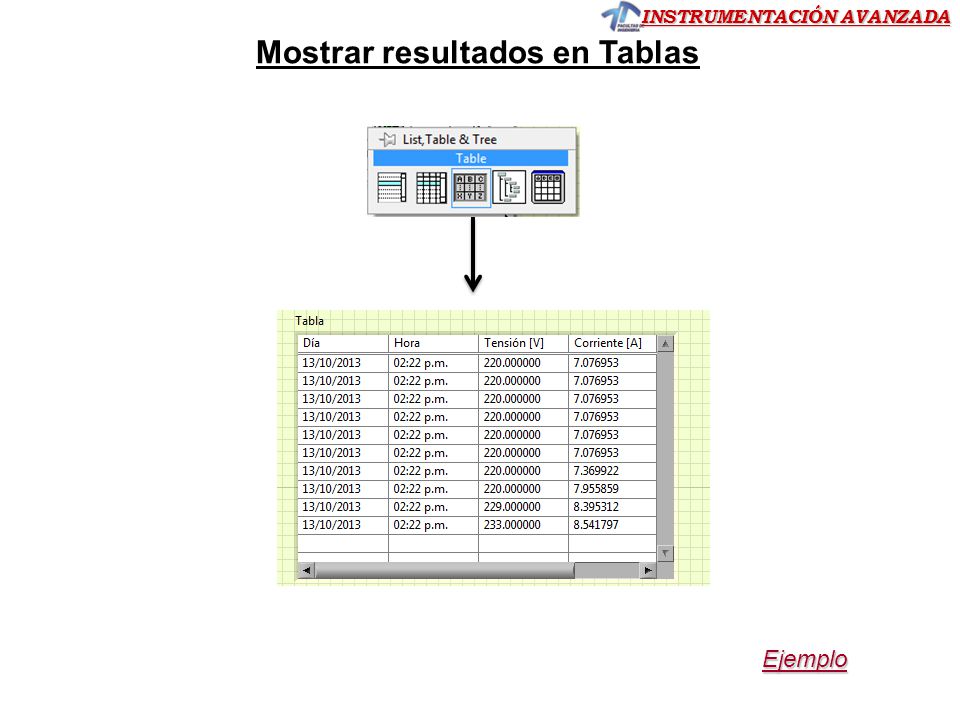

68 Mostrar resultados en Tablas
Ejemplo

69 Mostrar resultados en Tablas
TableCreate Property Node Column Header String Change to Write Array Constante Ejemplo

70 Mostrar resultados en Tablas
Ejercicio

71 Ejercicios Guía 6

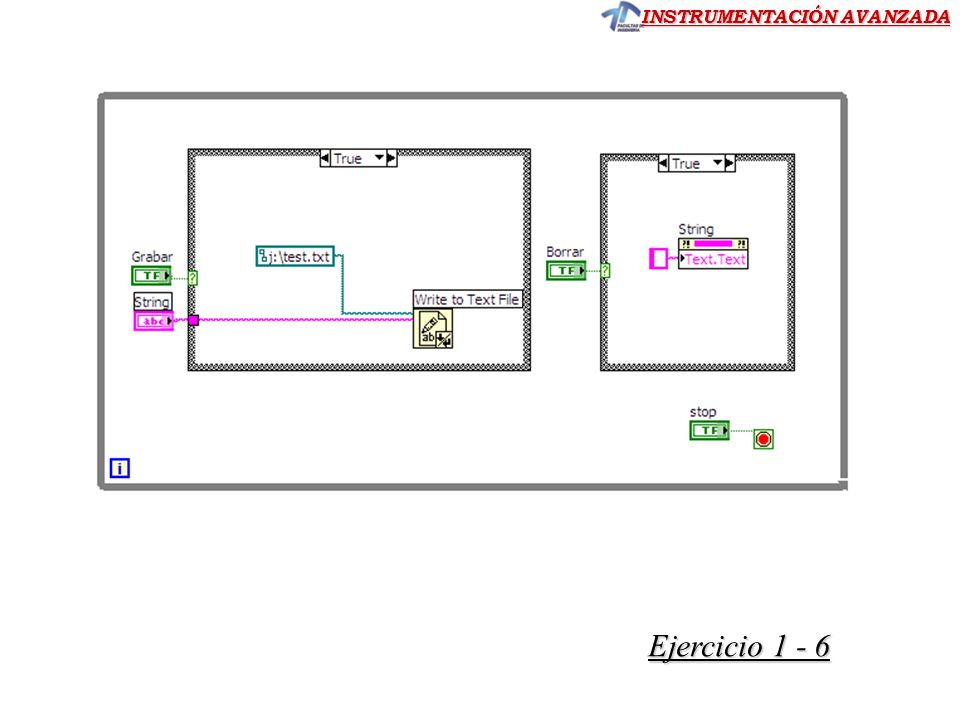

72 Ejercicio 1 -6

73 Ejercicio 1 - 6

74 Ejercicio 1-6

75 Construir un VI que capture 50 lecturas de la tarjeta USB para luego ser grabadas a un archivo txt.
Ejercicio 2 -6

76 Ejercicio 2 -6

77 Ejercicio 2 -6

78 Ejercicio 2 -6

79 Ejercicio 2 -6

80 Ejercicio.: Construir con estructura Event las opciones, escribir y leer a y desde un archivo de texto. Ejercicio 3 -6

81 Ejercicio 3- 6

82 Ejercicio 3- 6

83 Ejercicio 3 -6

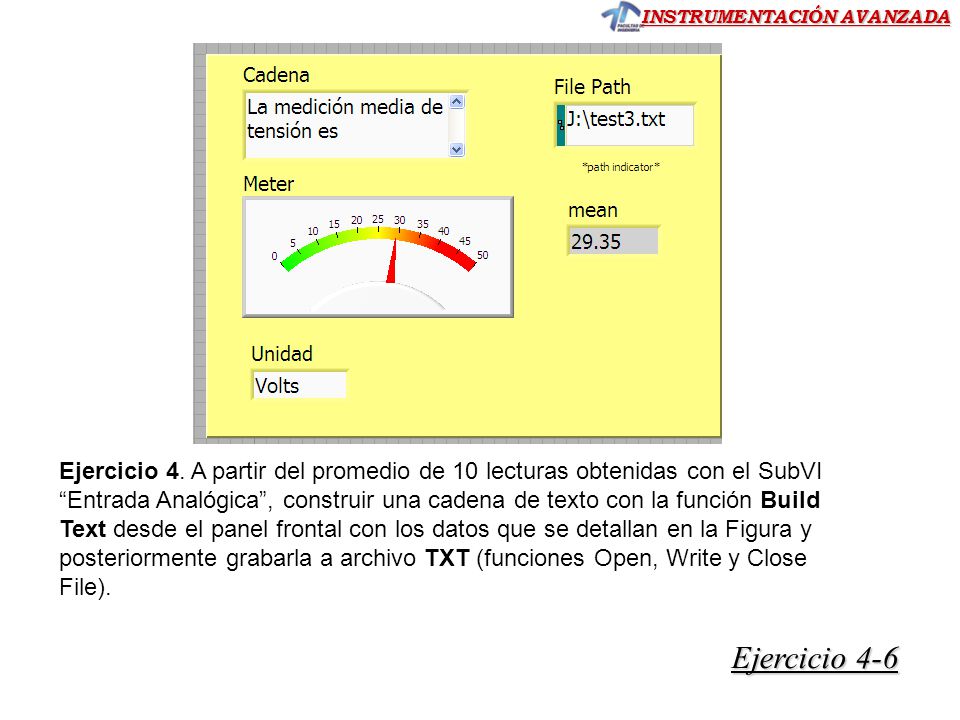

84 Ejercicio 4. A partir del promedio de 10 lecturas obtenidas con el SubVI “Entrada Analógica”, construir una cadena de texto con la función Build Text desde el panel frontal con los datos que se detallan en la Figura y posteriormente grabarla a archivo TXT (funciones Open, Write y Close File). Ejercicio 4-6

85 Ejercicio 4-6

86 Ejercicio 4-6

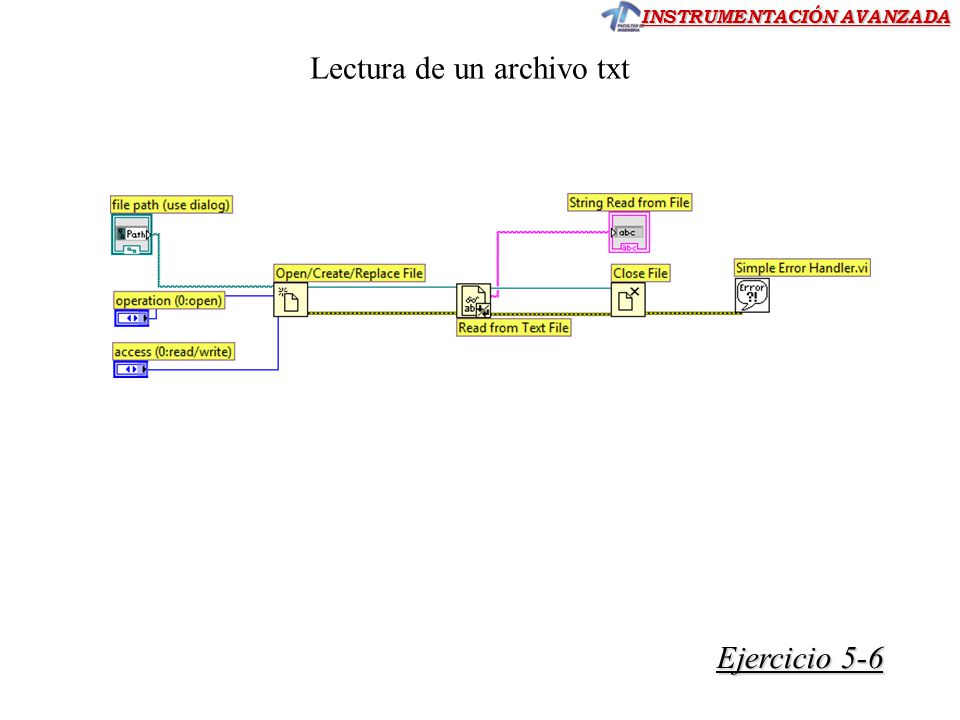

87 Lectura de un archivo txt
Ejercicio 5. Recupere el archivo TXT del Ejercicio 4, utilizando la función Open, Read y Close File. Ejercicio 5-6

88 Lectura de un archivo txt
Ejercicio 5-6

89 Lectura de un archivo txt
Ejercicio 5-6

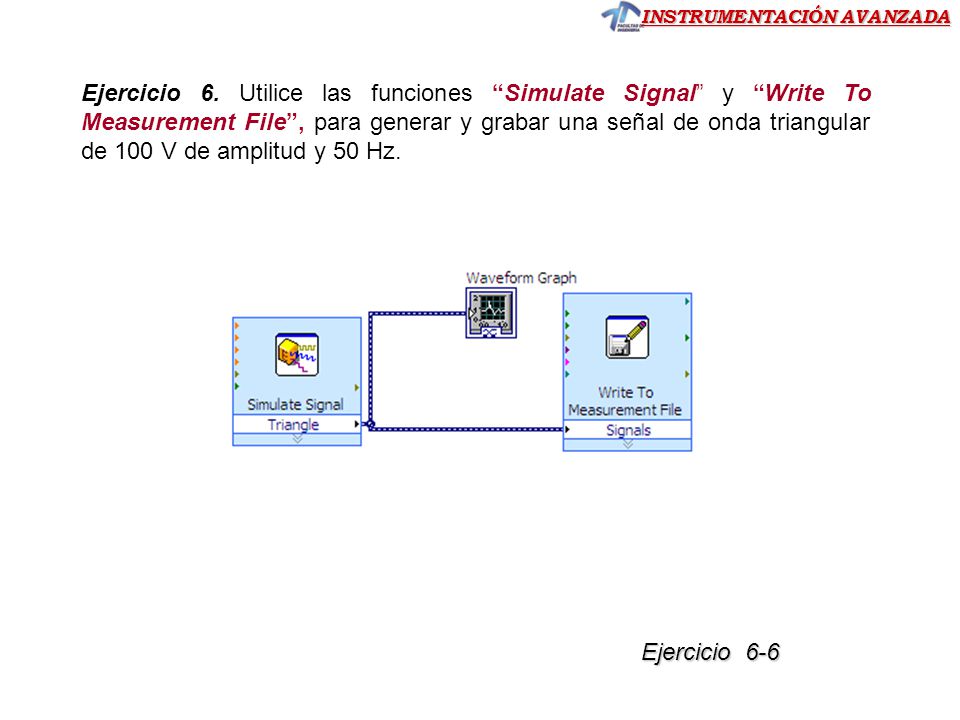

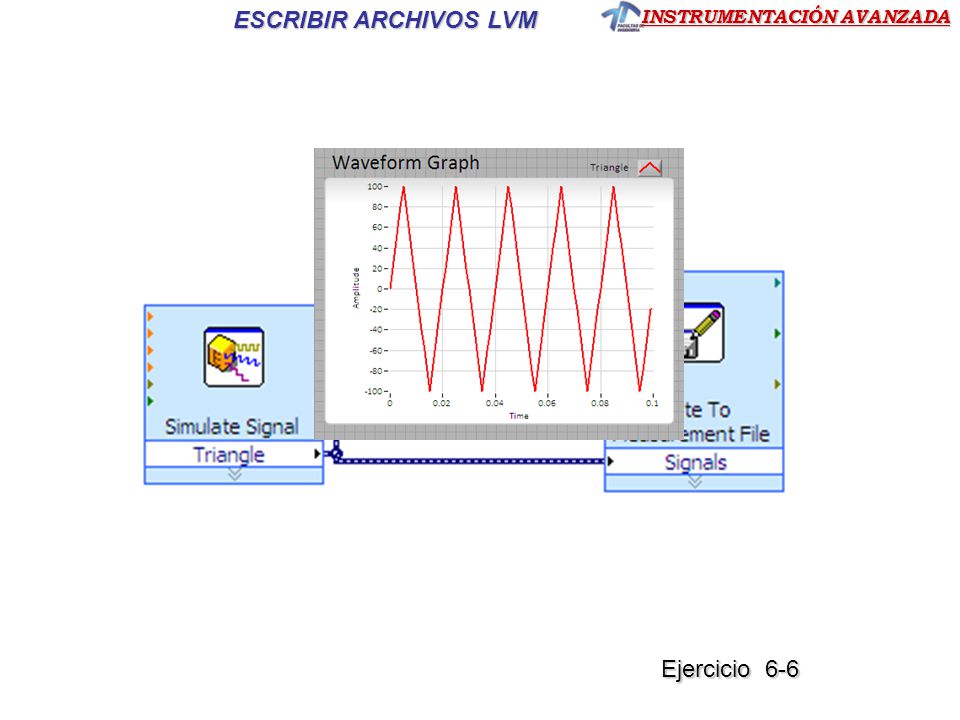

90 Ejercicio 6. Utilice las funciones “Simulate Signal” y “Write To Measurement File”, para generar y grabar una señal de onda triangular de 100 V de amplitud y 50 Hz. Ejercicio 6-6

91 ESCRIBIR ARCHIVOS LVM Ejercicio 6-6

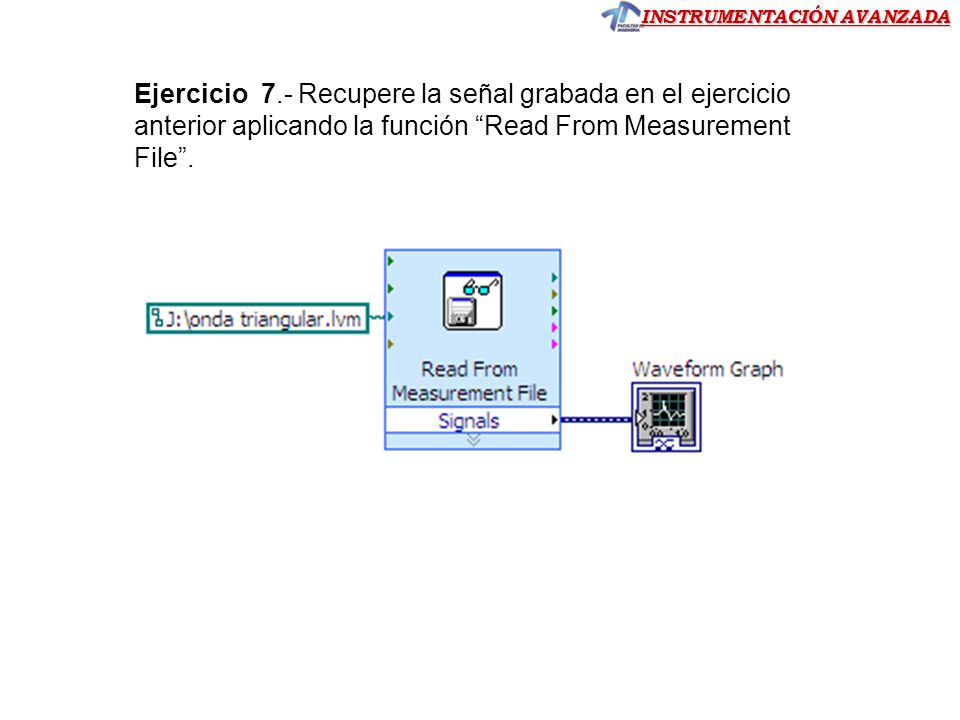

92 Ejercicio 7.- Recupere la señal grabada en el ejercicio anterior aplicando la función “Read From Measurement File”.

93 LEER ARCHIVOS LVM Ejercicio 7-6

94

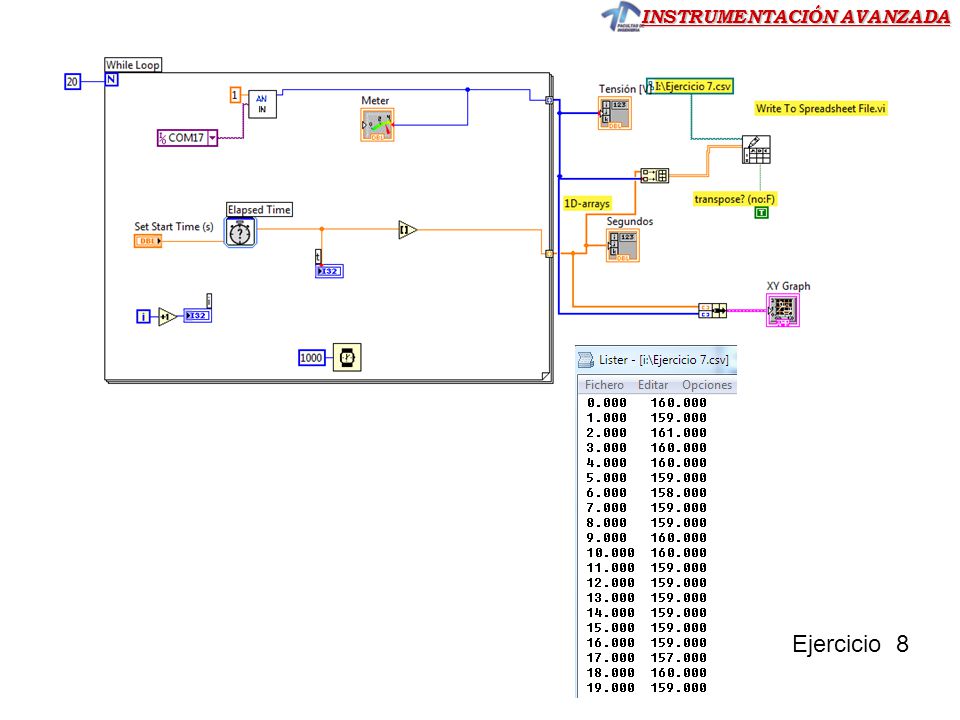

95 Ejercicio 8. Construya una aplicación para grabar un archivo que contenga 20 muestras de lecturas de tensión (adquiridas desde la placa USB PIC), usando la función “Write to Spreadsheet”. Debe tomarse una lectura por segundo, reflejando los resultados en un XY Graph. Ejercicio 8

96 Ejercicio 8

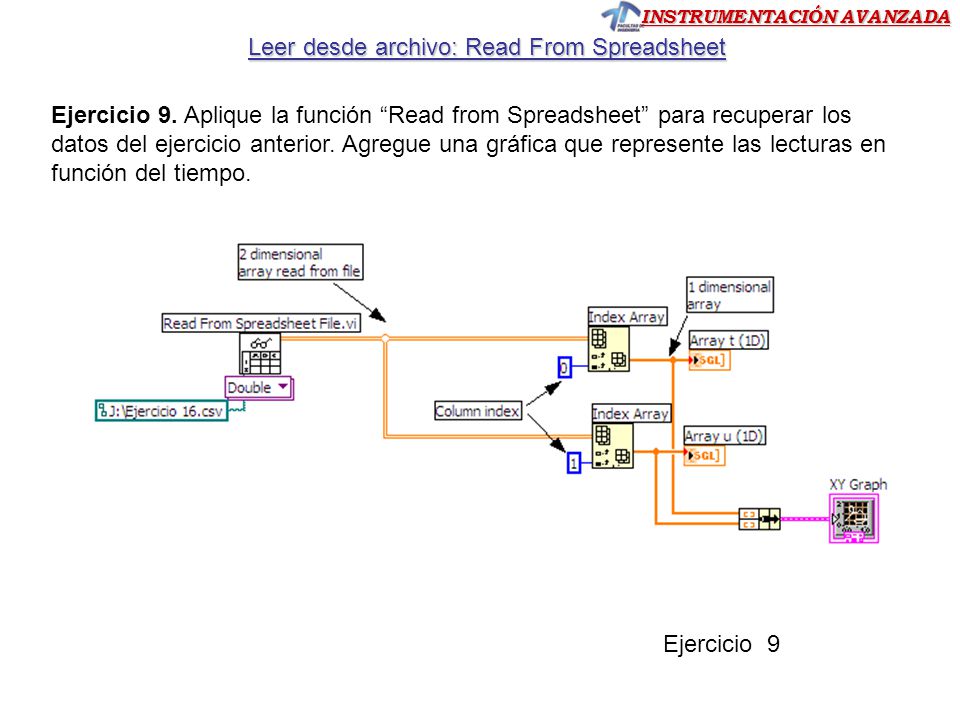

97 Leer desde archivo: Read From Spreadsheet
Ejercicio 9. Aplique la función “Read from Spreadsheet” para recuperar los datos del ejercicio anterior. Agregue una gráfica que represente las lecturas en función del tiempo. Ejercicio 9

98 Ejercicio 10.- Genere y grabe una señal triangular de 1V pico a un archivo utilizando la función “Write Waveform To File” Ejercicio 10

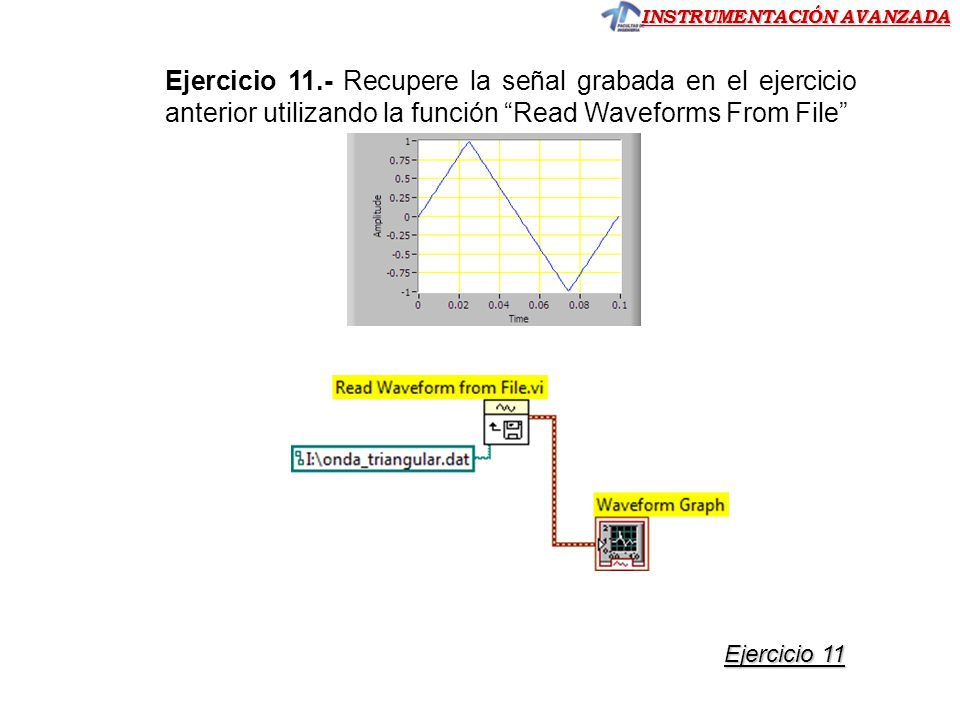

99 Ejercicio 11.- Recupere la señal grabada en el ejercicio anterior utilizando la función “Read Waveforms From File” Ejercicio 11

100 Ejercicio 12. Construya la siguiente aplicación que graba un Array 2D a un archivo “hoja de cálculo”. Ejercicio 12

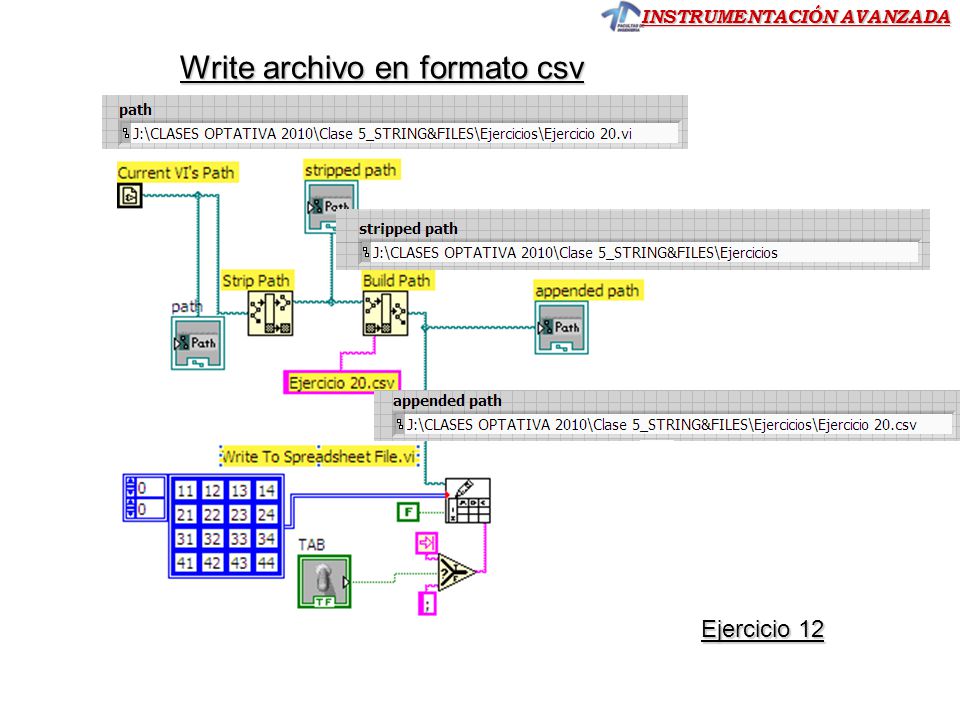

101 Write archivo en formato csv
Ejercicio 12

102 Ejercicio 12

103 Read archivos en formato csv
Recuperar un Array 2D desde un archivo Excel (csv) Ejercicio 13

104 Ejercicio 12.- Utilice la función “Write to Binary File” para grabar la señal generada por “Sine Wave” con los parámetros indicados en la Figura. Ejercicio 12

105 WRITE ARCHIVO BINARIO Ejercicio 12

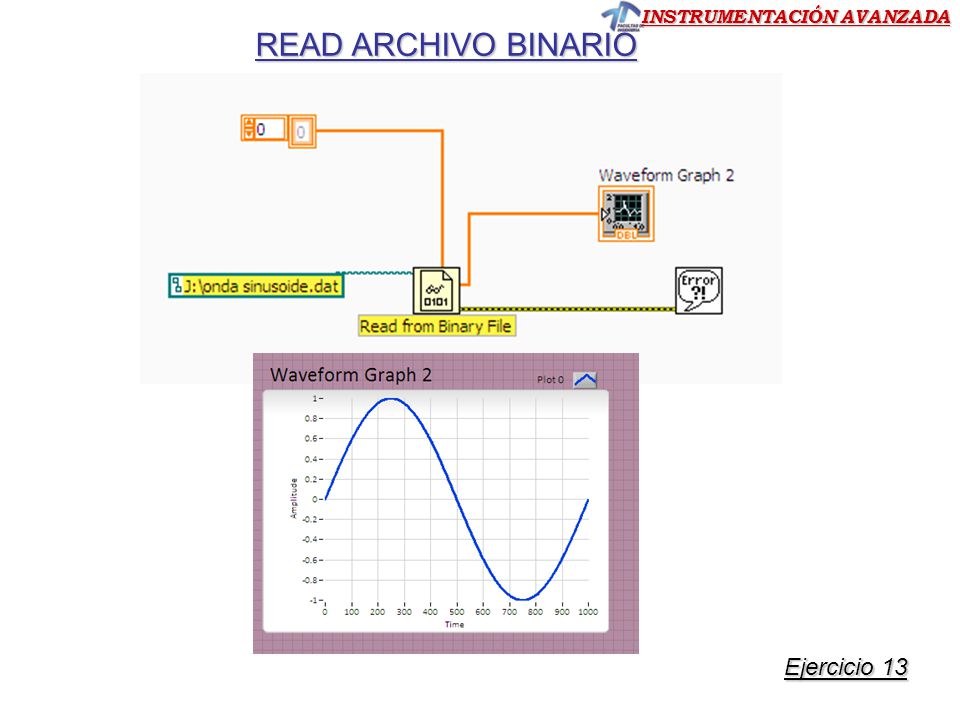

106 Ejercicio 13.- Recuperar la señal grabada en el ejercicio anterior utilizando la función “Read from Binary File”. Ejercicio 13

107 READ ARCHIVO BINARIO Ejercicio 13

108 Ejercicio 13

109 Ejercicio 14.- Genere un Array de 2D (10 filas x 5 columnas) con las lecturas del SubVI (Demo Thermometer), para ser grabados a un archivo TXT (que pueda ser recuperado con Excel) agregando a cada una de las columnas los encabezamientos de C1, C2, C3, C4 y C5. Ejercicio 14

110 Write to Spreadsheet Ejercicio 14

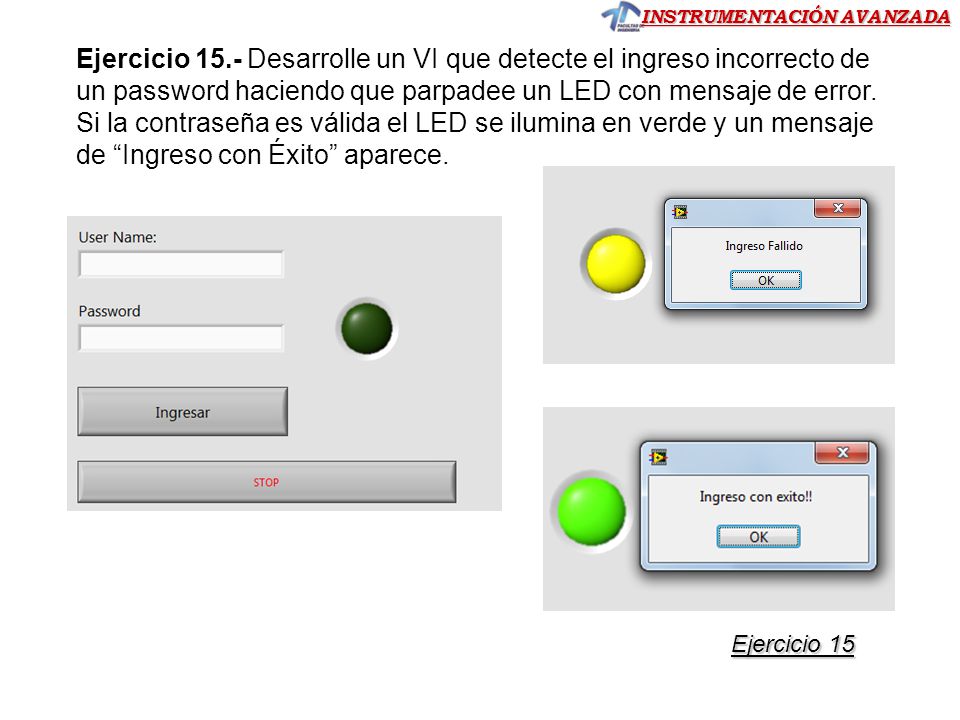

111 Ejercicio 15.- Desarrolle un VI que detecte el ingreso incorrecto de un password haciendo que parpadee un LED con mensaje de error. Si la contraseña es válida el LED se ilumina en verde y un mensaje de “Ingreso con Éxito” aparece. Ejercicio 15

112 Ejercicio 16.- Construya un VI que detecte las variaciones de tensión (simuladas desde la entrada analógica de la placa USB) . Las lecturas deben ser grabadas en en un archivo de texto guardando la siguiente información: Ejercicio 16
