1 TRABAJO DE INVESTIGACION TEMA

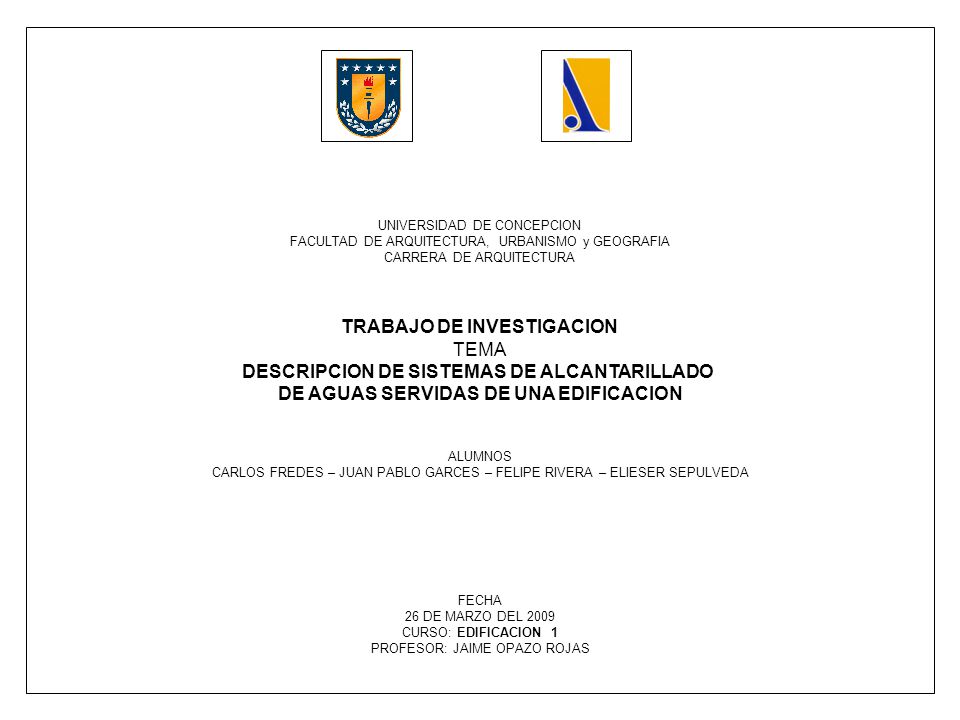

UNIVERSIDAD DE CONCEPCION FACULTAD DE ARQUITECTURA, URBANISMO y GEOGRAFIA CARRERA DE ARQUITECTURA TRABAJO DE INVESTIGACION TEMA DESCRIPCION DE SISTEMAS DE ALCANTARILLADO DE AGUAS SERVIDAS DE UNA EDIFICACION ALUMNOS CARLOS FREDES – JUAN PABLO GARCES – FELIPE RIVERA – ELIESER SEPULVEDA FECHA 26 DE MARZO DEL 2009 CURSO: EDIFICACION 1 PROFESOR: JAIME OPAZO ROJAS

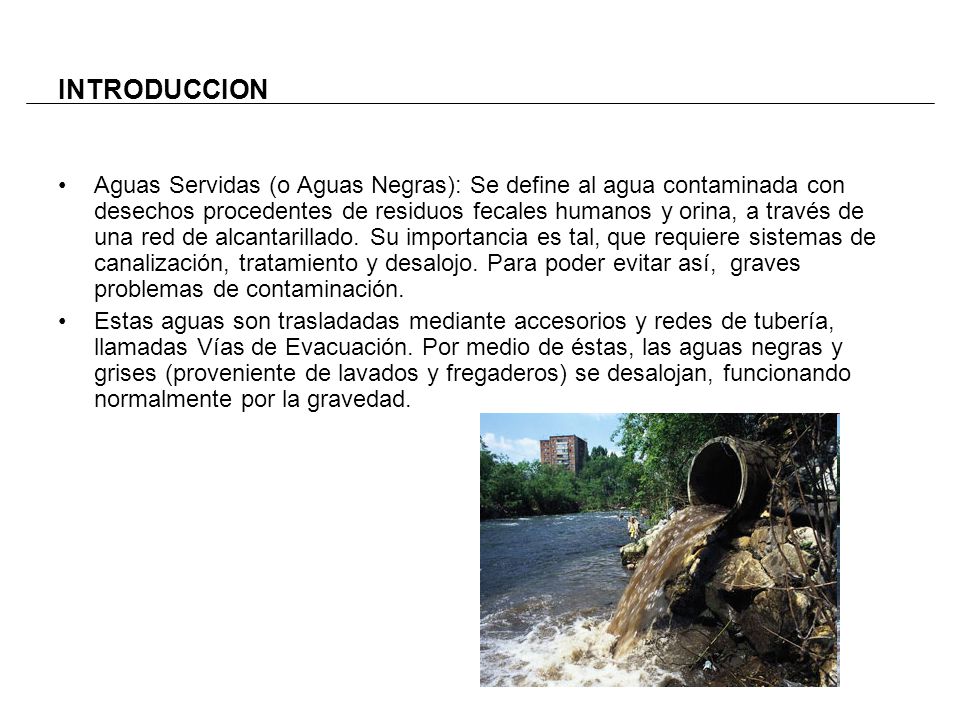

2 INTRODUCCION Aguas Servidas (o Aguas Negras): Se define al agua contaminada con desechos procedentes de residuos fecales humanos y orina, a través de una red de alcantarillado. Su importancia es tal, que requiere sistemas de canalización, tratamiento y desalojo. Para poder evitar así, graves problemas de contaminación. Estas aguas son trasladadas mediante accesorios y redes de tubería, llamadas Vías de Evacuación. Por medio de éstas, las aguas negras y grises (proveniente de lavados y fregaderos) se desalojan, funcionando normalmente por la gravedad.

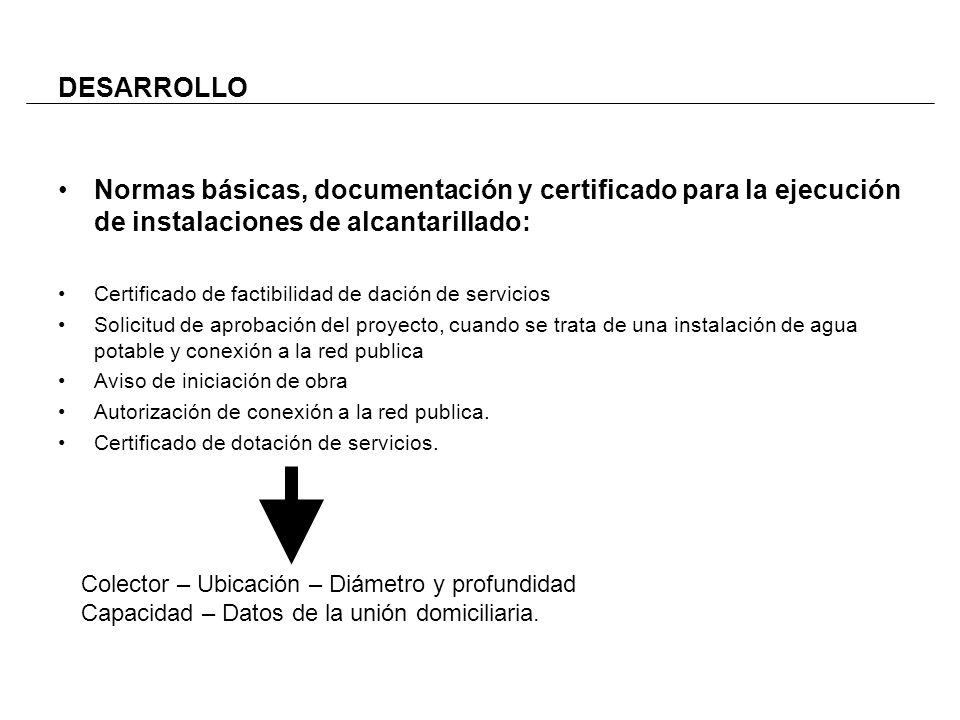

3 DESARROLLO Normas básicas, documentación y certificado para la ejecución de instalaciones de alcantarillado: Certificado de factibilidad de dación de servicios Solicitud de aprobación del proyecto, cuando se trata de una instalación de agua potable y conexión a la red publica Aviso de iniciación de obra Autorización de conexión a la red publica. Certificado de dotación de servicios. Colector – Ubicación – Diámetro y profundidad Capacidad – Datos de la unión domiciliaria.

4 Diseño, materiales y piezas de funcionamiento.

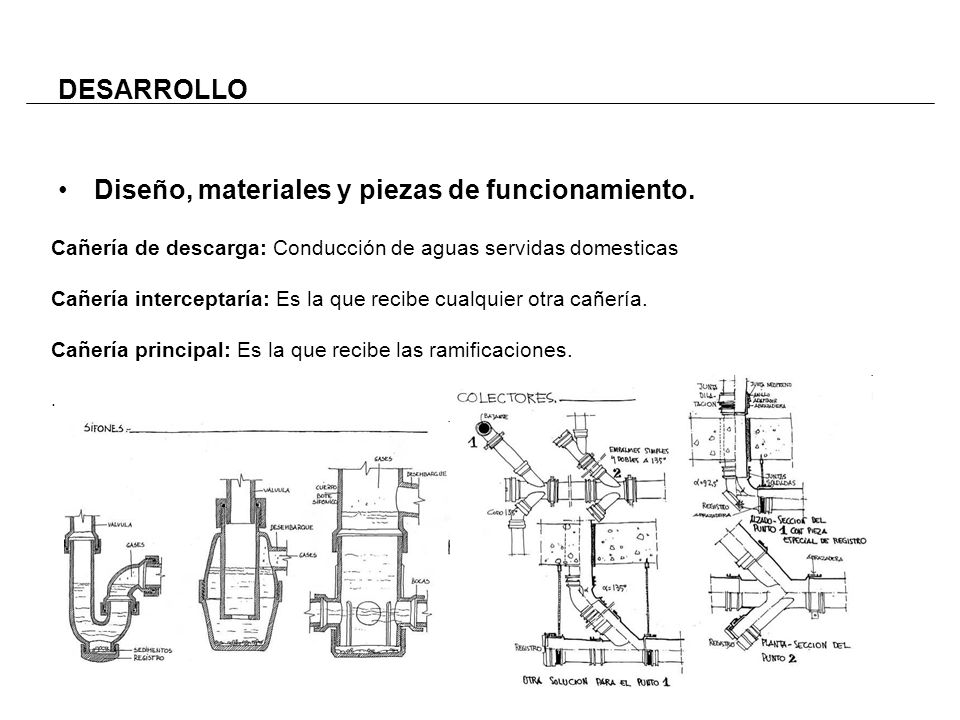

DESARROLLO Diseño, materiales y piezas de funcionamiento. Cañería de descarga: Conducción de aguas servidas domesticas Cañería interceptaría: Es la que recibe cualquier otra cañería. Cañería principal: Es la que recibe las ramificaciones. .

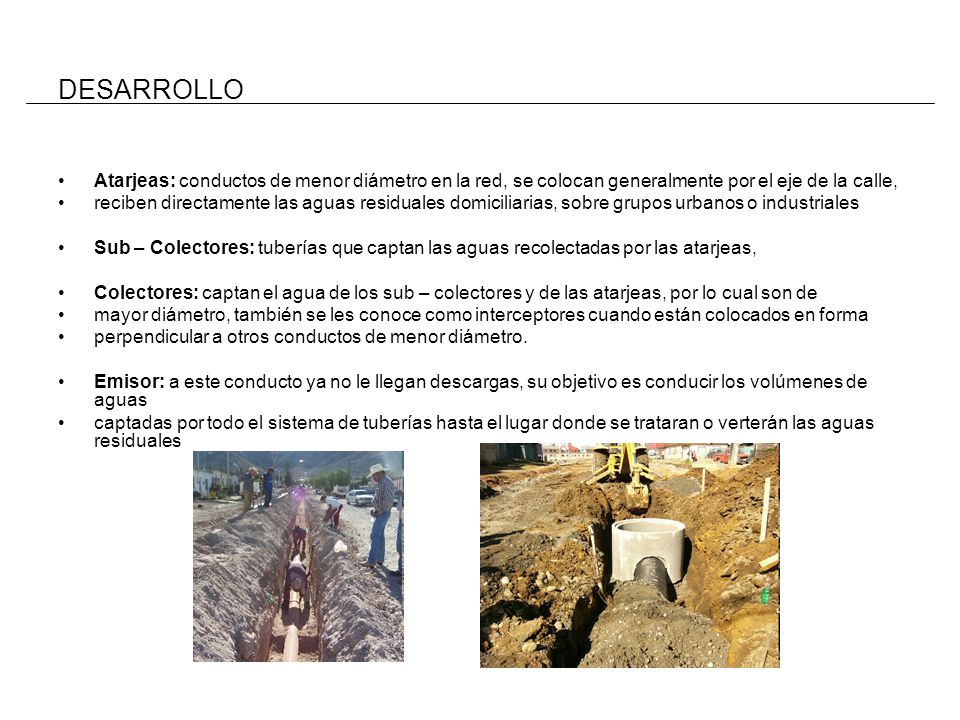

5 DESARROLLO Atarjeas: conductos de menor diámetro en la red, se colocan generalmente por el eje de la calle, reciben directamente las aguas residuales domiciliarias, sobre grupos urbanos o industriales Sub – Colectores: tuberías que captan las aguas recolectadas por las atarjeas, Colectores: captan el agua de los sub – colectores y de las atarjeas, por lo cual son de mayor diámetro, también se les conoce como interceptores cuando están colocados en forma perpendicular a otros conductos de menor diámetro. Emisor: a este conducto ya no le llegan descargas, su objetivo es conducir los volúmenes de aguas captadas por todo el sistema de tuberías hasta el lugar donde se trataran o verterán las aguas residuales

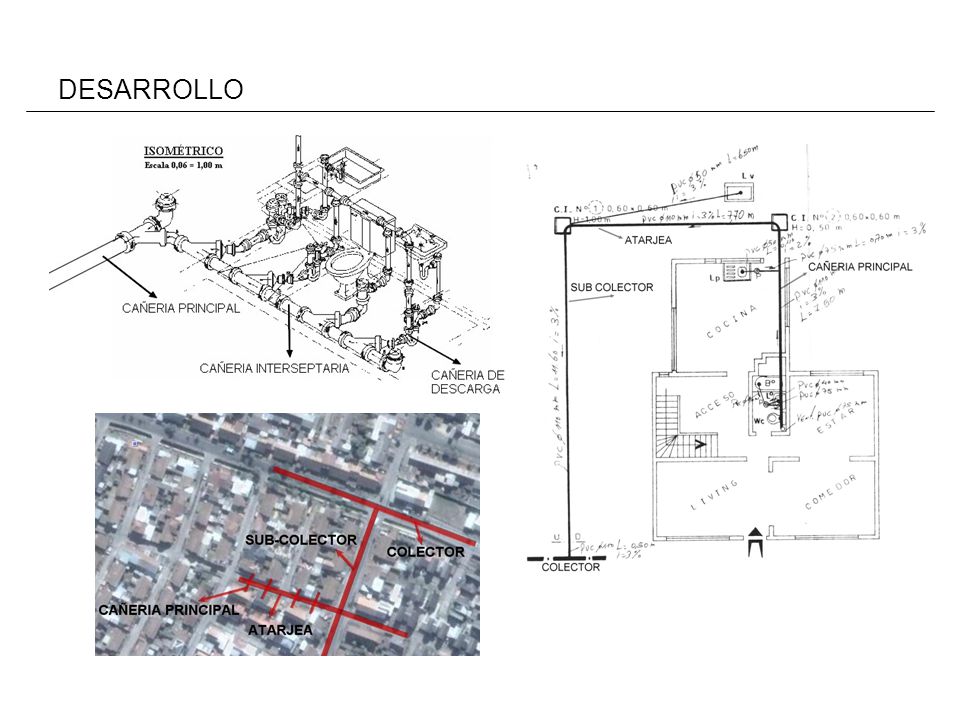

6 DESARROLLO

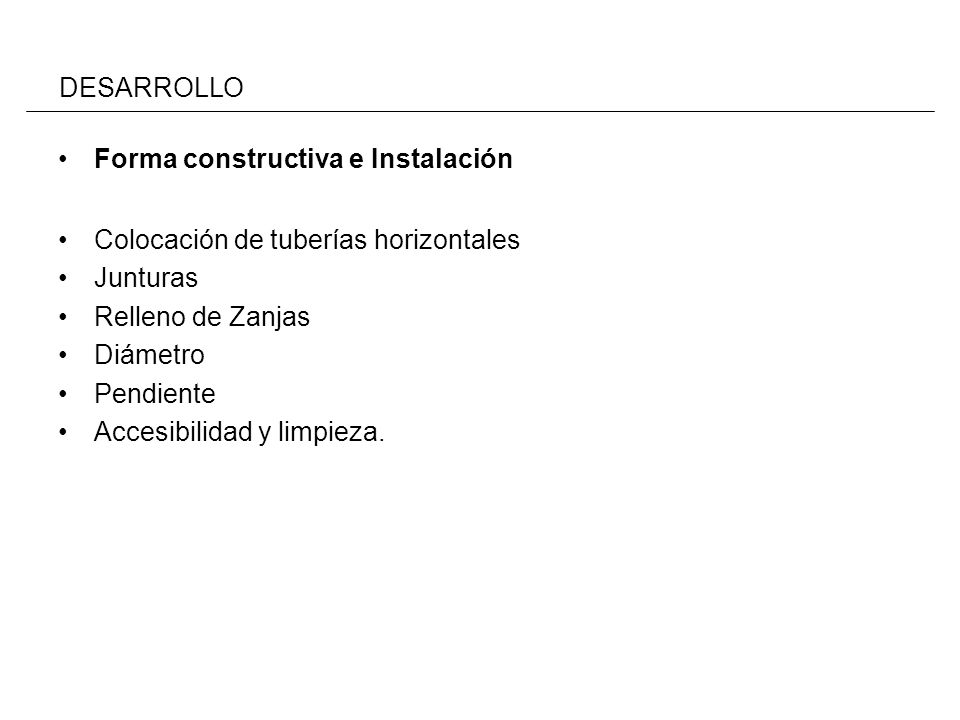

7 DESARROLLO Forma constructiva e Instalación Colocación de tuberías horizontales Junturas Relleno de Zanjas Diámetro Pendiente Accesibilidad y limpieza.

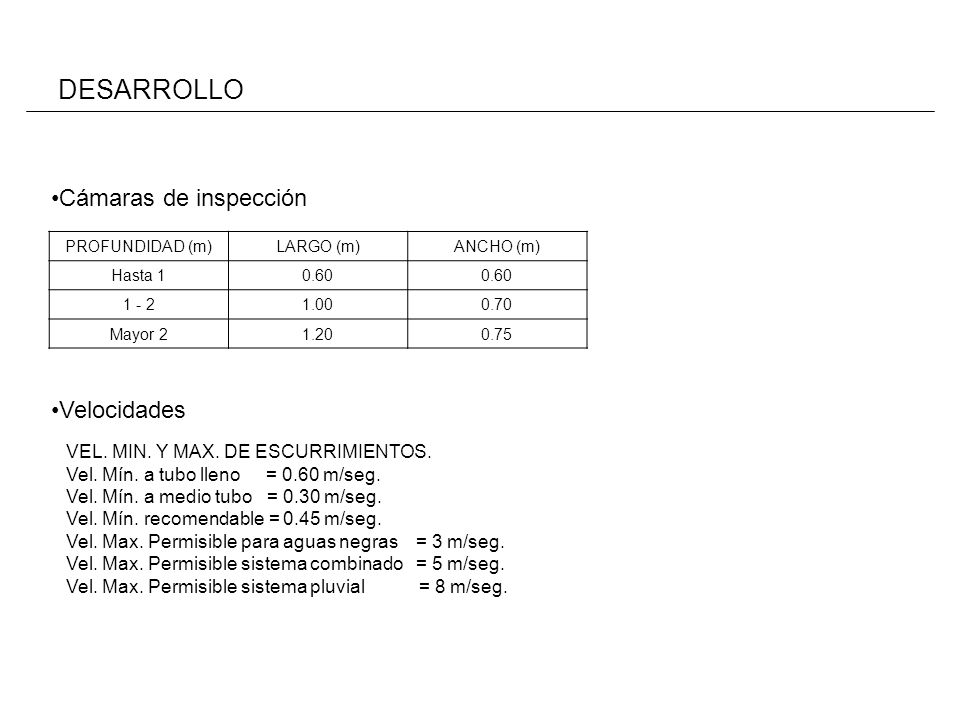

8 DESARROLLO Cámaras de inspección Velocidades
PROFUNDIDAD (m) LARGO (m) ANCHO (m) Hasta 1 0.60 1 - 2 1.00 0.70 Mayor 2 1.20 0.75 Velocidades VEL. MIN. Y MAX. DE ESCURRIMIENTOS. Vel. Mín. a tubo lleno = 0.60 m/seg. Vel. Mín. a medio tubo = 0.30 m/seg. Vel. Mín. recomendable = 0.45 m/seg. Vel. Max. Permisible para aguas negras = 3 m/seg. Vel. Max. Permisible sistema combinado = 5 m/seg. Vel. Max. Permisible sistema pluvial = 8 m/seg.

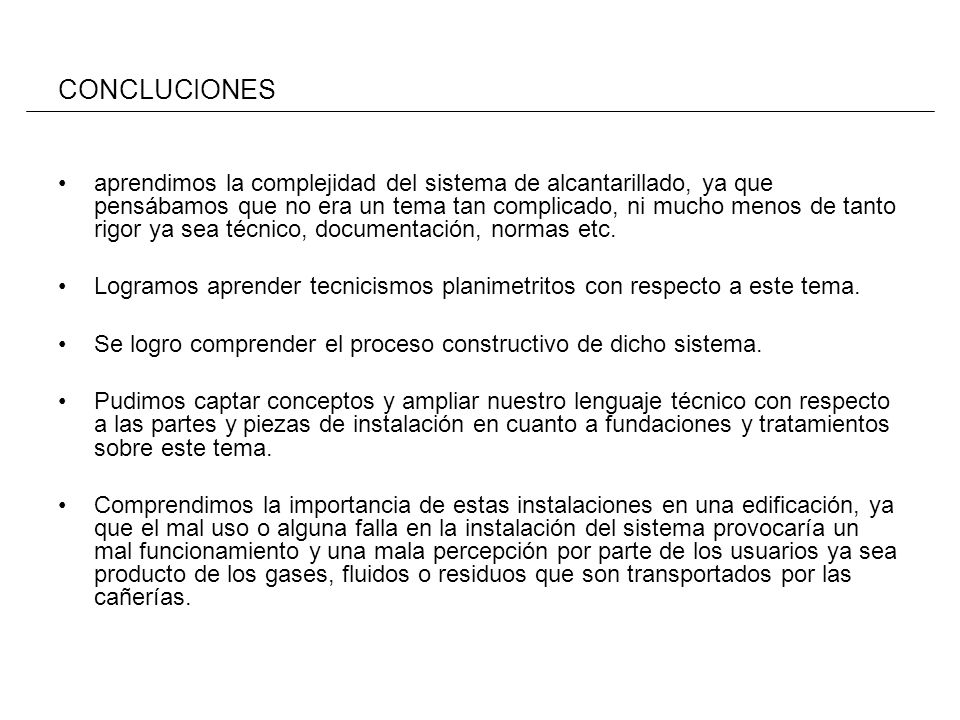

9 CONCLUCIONES aprendimos la complejidad del sistema de alcantarillado, ya que pensábamos que no era un tema tan complicado, ni mucho menos de tanto rigor ya sea técnico, documentación, normas etc. Logramos aprender tecnicismos planimetritos con respecto a este tema. Se logro comprender el proceso constructivo de dicho sistema. Pudimos captar conceptos y ampliar nuestro lenguaje técnico con respecto a las partes y piezas de instalación en cuanto a fundaciones y tratamientos sobre este tema. Comprendimos la importancia de estas instalaciones en una edificación, ya que el mal uso o alguna falla en la instalación del sistema provocaría un mal funcionamiento y una mala percepción por parte de los usuarios ya sea producto de los gases, fluidos o residuos que son transportados por las cañerías.
