PANELES ANALOGICO DIGITALES APOLLO ELITE Y ELITE-RS

Presentación del tema: "PANELES ANALOGICO DIGITALES APOLLO ELITE Y ELITE-RS"— Transcripción de la presentación:

1 PANELES ANALOGICO DIGITALES APOLLO ELITE Y ELITE-RS
AGRADECE SU PRESENCIA PANELES ANALOGICO DIGITALES APOLLO ELITE Y ELITE-RS CIRCUITO DE CAPACITACION – FEBRERO 2014

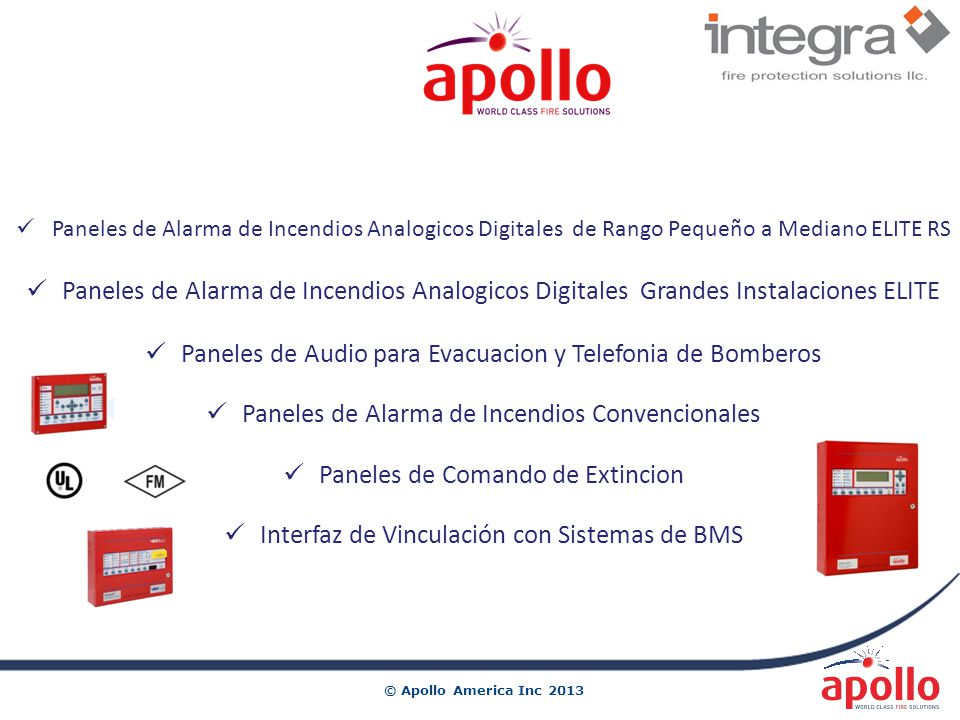

2 Paneles de Audio para Evacuacion y Telefonia de Bomberos
Paneles de Alarma de Incendios Analogicos Digitales de Rango Pequeño a Mediano ELITE RS Paneles de Alarma de Incendios Analogicos Digitales Grandes Instalaciones ELITE Paneles de Audio para Evacuacion y Telefonia de Bomberos Paneles de Alarma de Incendios Convencionales Paneles de Comando de Extincion Interfaz de Vinculación con Sistemas de BMS

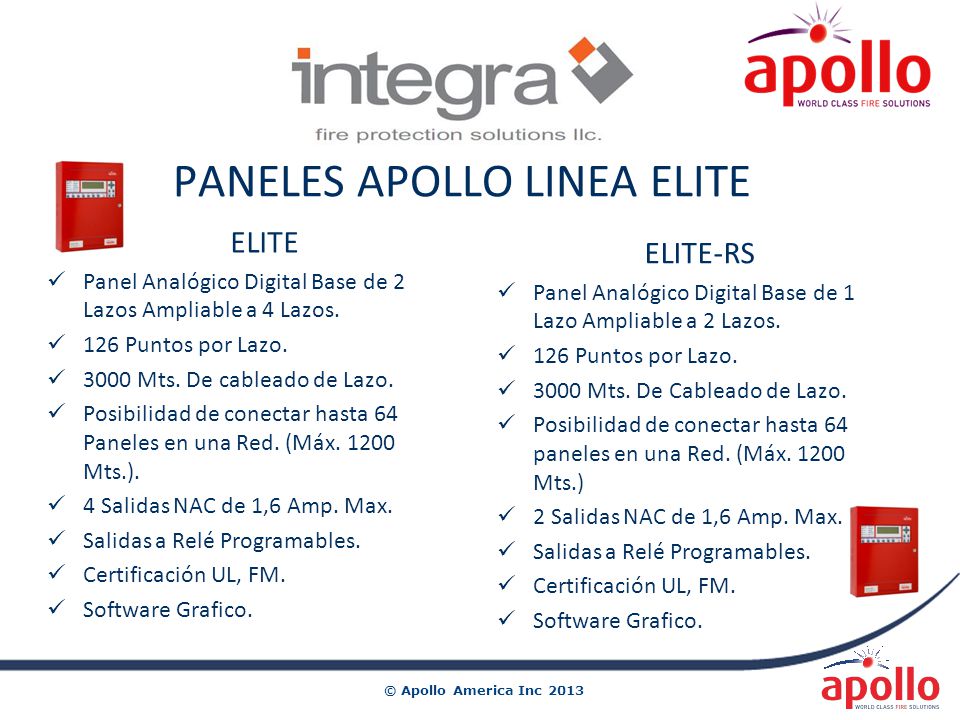

3 PANELES APOLLO LINEA ELITE
Panel Analógico Digital Base de 2 Lazos Ampliable a 4 Lazos. 126 Puntos por Lazo. 3000 Mts. De cableado de Lazo. Posibilidad de conectar hasta 64 Paneles en una Red. (Máx Mts.). 4 Salidas NAC de 1,6 Amp. Max. Salidas a Relé Programables. Certificación UL, FM. Software Grafico. ELITE-RS Panel Analógico Digital Base de 1 Lazo Ampliable a 2 Lazos. 126 Puntos por Lazo. 3000 Mts. De Cableado de Lazo. Posibilidad de conectar hasta 64 paneles en una Red. (Máx Mts.) 2 Salidas NAC de 1,6 Amp. Max. Salidas a Relé Programables. Certificación UL, FM. Software Grafico.

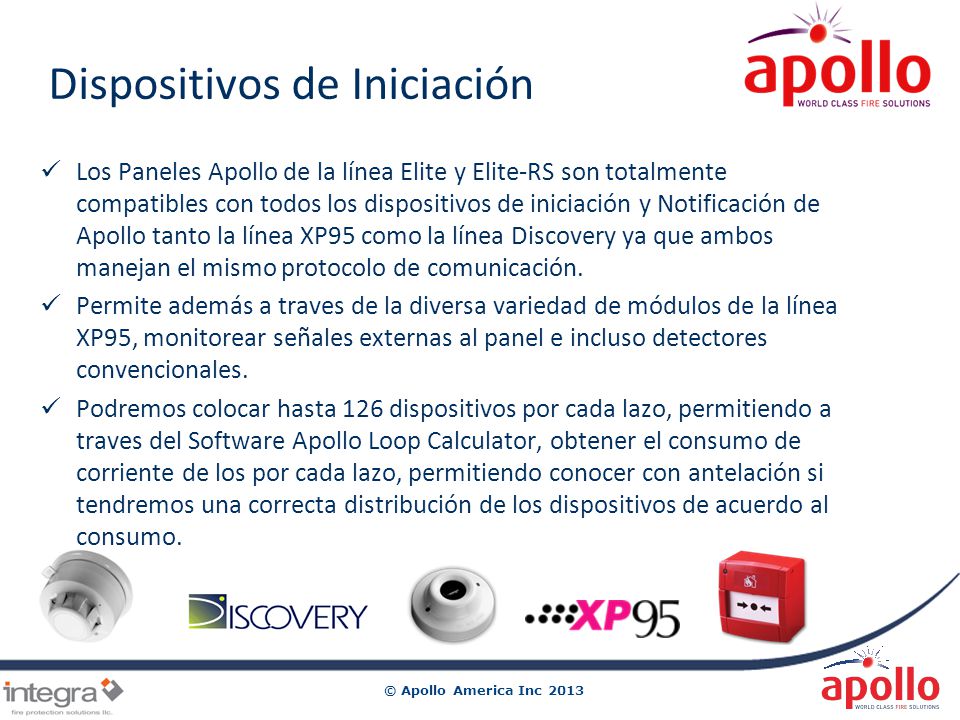

4 Dispositivos de Iniciación
Los Paneles Apollo de la línea Elite y Elite-RS son totalmente compatibles con todos los dispositivos de iniciación y Notificación de Apollo tanto la línea XP95 como la línea Discovery ya que ambos manejan el mismo protocolo de comunicación. Permite además a traves de la diversa variedad de módulos de la línea XP95, monitorear señales externas al panel e incluso detectores convencionales. Podremos colocar hasta 126 dispositivos por cada lazo, permitiendo a traves del Software Apollo Loop Calculator, obtener el consumo de corriente de los por cada lazo, permitiendo conocer con antelación si tendremos una correcta distribución de los dispositivos de acuerdo al consumo.

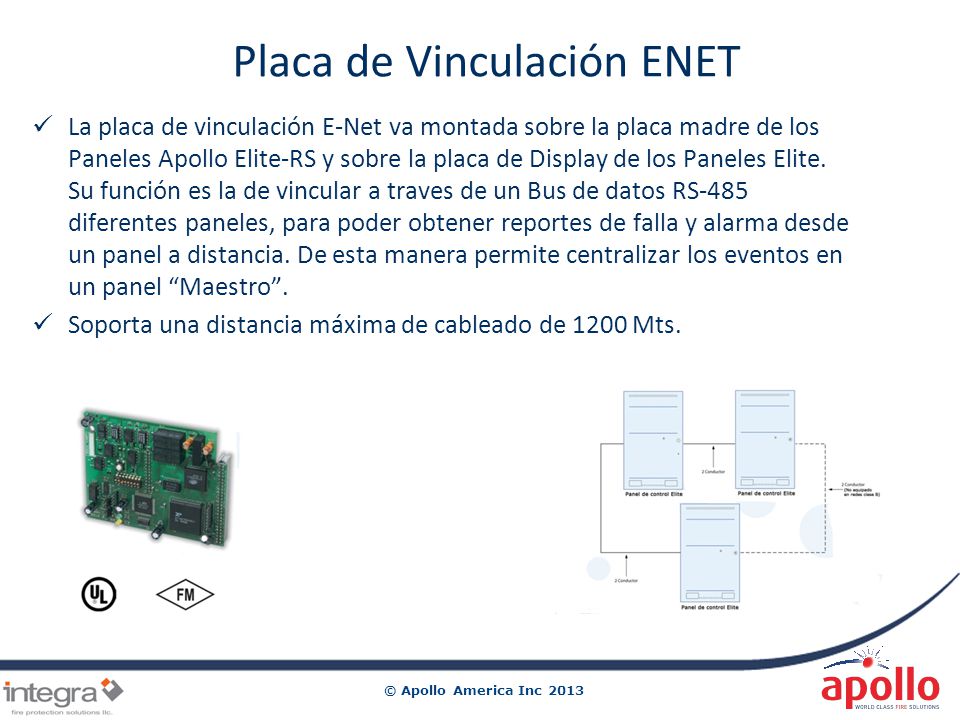

5 Placa de Vinculación ENET
La placa de vinculación E-Net va montada sobre la placa madre de los Paneles Apollo Elite-RS y sobre la placa de Display de los Paneles Elite. Su función es la de vincular a traves de un Bus de datos RS-485 diferentes paneles, para poder obtener reportes de falla y alarma desde un panel a distancia. De esta manera permite centralizar los eventos en un panel “Maestro”. Soporta una distancia máxima de cableado de 1200 Mts.

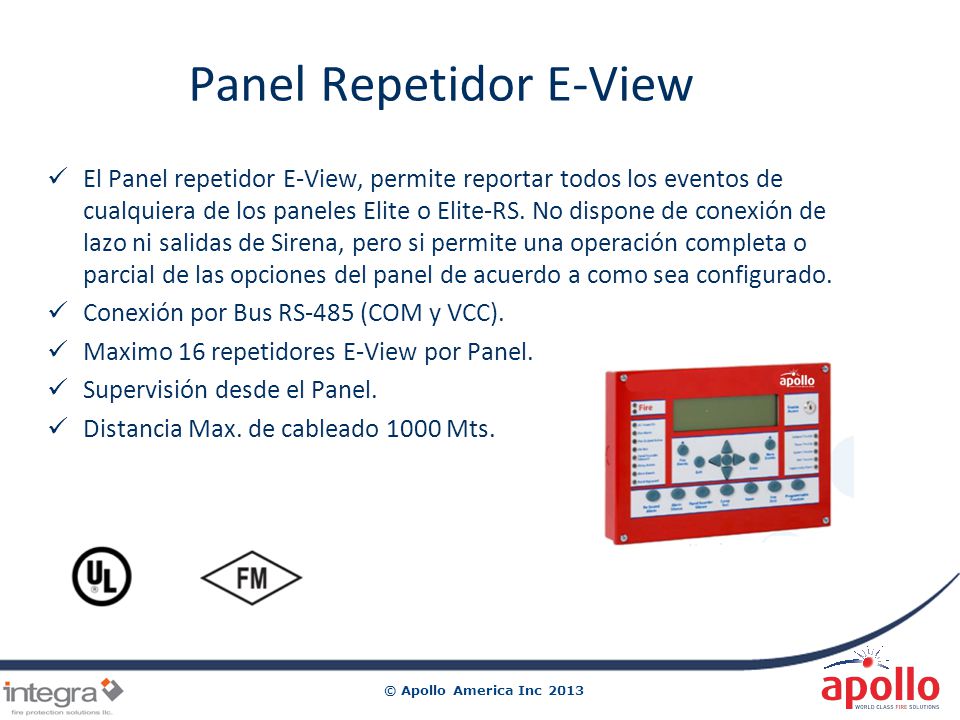

6 Panel Repetidor E-View
El Panel repetidor E-View, permite reportar todos los eventos de cualquiera de los paneles Elite o Elite-RS. No dispone de conexión de lazo ni salidas de Sirena, pero si permite una operación completa o parcial de las opciones del panel de acuerdo a como sea configurado. Conexión por Bus RS-485 (COM y VCC). Maximo 16 repetidores E-View por Panel. Supervisión desde el Panel. Distancia Max. de cableado 1000 Mts.

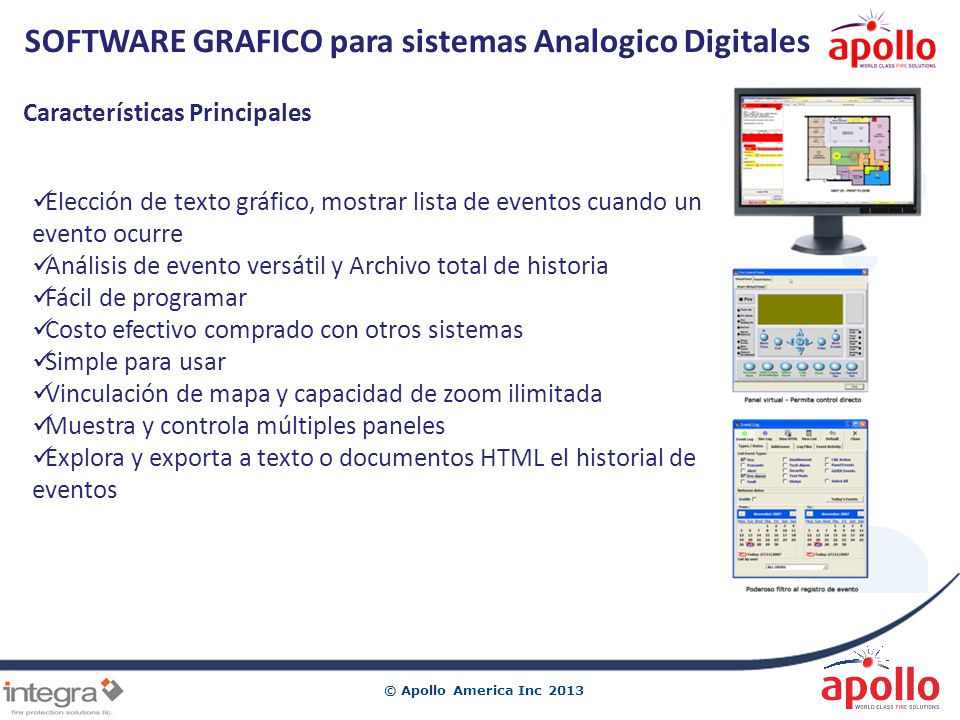

7 SOFTWARE GRAFICO para sistemas Analogico Digitales
Características Principales Elección de texto gráfico, mostrar lista de eventos cuando un evento ocurre Análisis de evento versátil y Archivo total de historia Fácil de programar Costo efectivo comprado con otros sistemas Simple para usar Vinculación de mapa y capacidad de zoom ilimitada Muestra y controla múltiples paneles Explora y exporta a texto o documentos HTML el historial de eventos

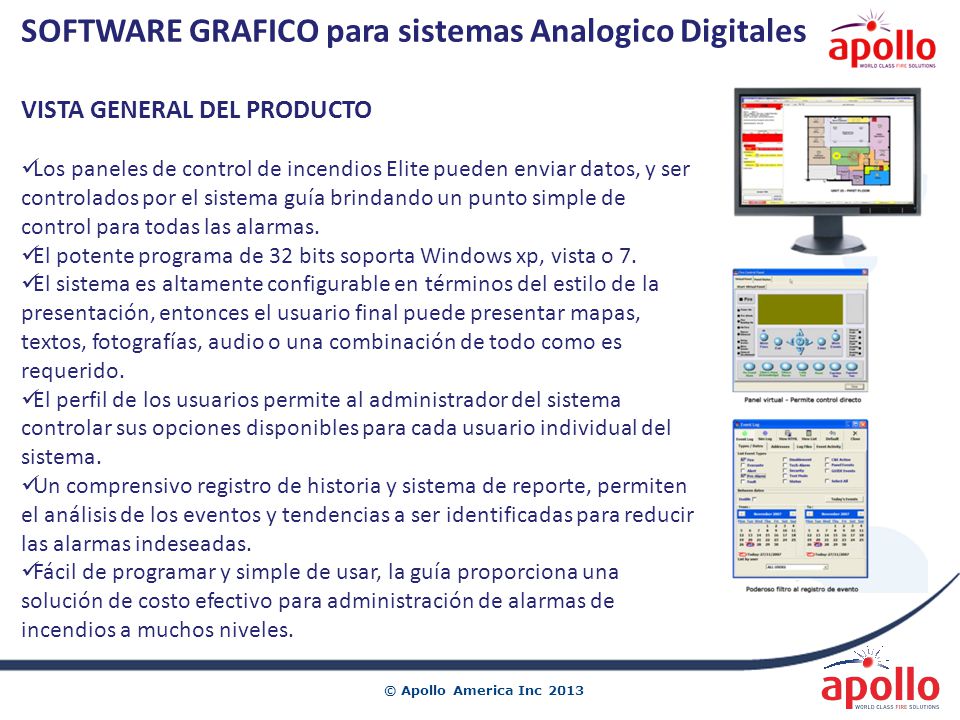

8 SOFTWARE GRAFICO para sistemas Analogico Digitales
VISTA GENERAL DEL PRODUCTO Los paneles de control de incendios Elite pueden enviar datos, y ser controlados por el sistema guía brindando un punto simple de control para todas las alarmas. El potente programa de 32 bits soporta Windows xp, vista o 7. El sistema es altamente configurable en términos del estilo de la presentación, entonces el usuario final puede presentar mapas, textos, fotografías, audio o una combinación de todo como es requerido. El perfil de los usuarios permite al administrador del sistema controlar sus opciones disponibles para cada usuario individual del sistema. Un comprensivo registro de historia y sistema de reporte, permiten el análisis de los eventos y tendencias a ser identificadas para reducir las alarmas indeseadas. Fácil de programar y simple de usar, la guía proporciona una solución de costo efectivo para administración de alarmas de incendios a muchos niveles.

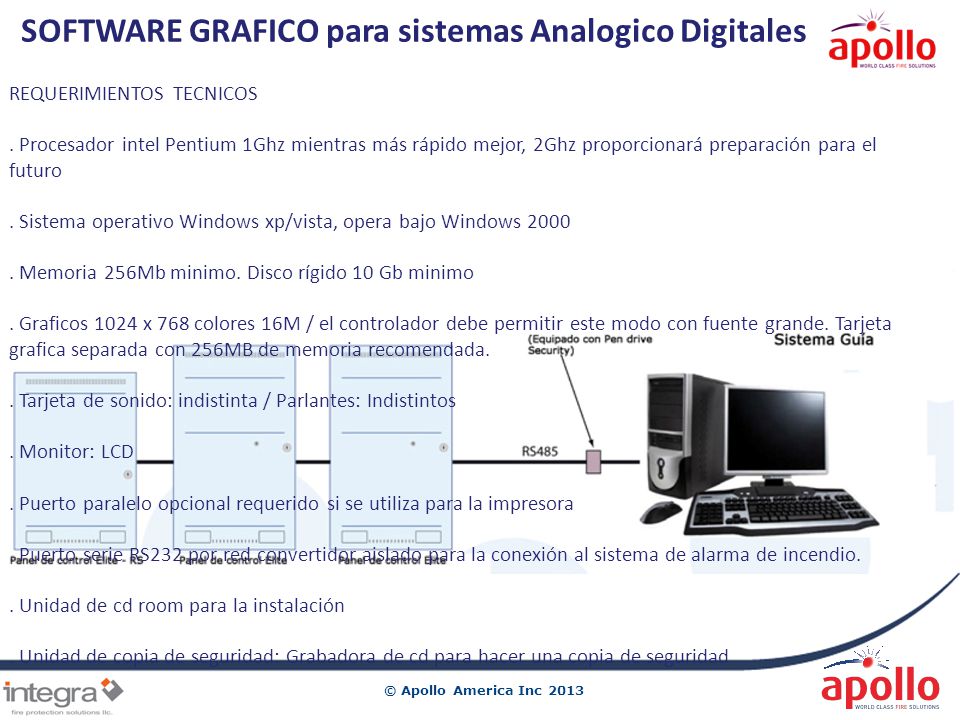

9 SOFTWARE GRAFICO para sistemas Analogico Digitales
REQUERIMIENTOS TECNICOS . Procesador intel Pentium 1Ghz mientras más rápido mejor, 2Ghz proporcionará preparación para el futuro . Sistema operativo Windows xp/vista, opera bajo Windows 2000 . Memoria 256Mb minimo. Disco rígido 10 Gb minimo . Graficos 1024 x 768 colores 16M / el controlador debe permitir este modo con fuente grande. Tarjeta grafica separada con 256MB de memoria recomendada. . Tarjeta de sonido: indistinta / Parlantes: Indistintos . Monitor: LCD . Puerto paralelo opcional requerido si se utiliza para la impresora . Puerto serie RS232 por red convertidor aislado para la conexión al sistema de alarma de incendio. . Unidad de cd room para la instalación . Unidad de copia de seguridad: Grabadora de cd para hacer una copia de seguridad

10 marketing@integrafps.com www.integrafps.com

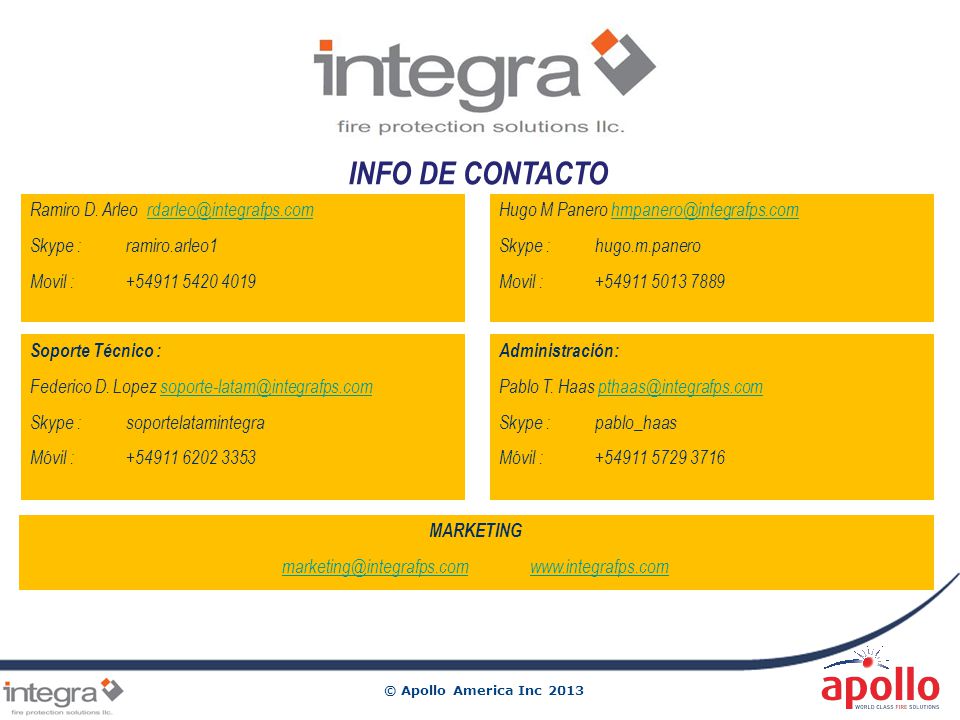

INFO DE CONTACTO Ramiro D. Arleo Skype : ramiro.arleo1 Movil : Hugo M Panero Skype : hugo.m.panero Movil : Soporte Técnico : Federico D. Lopez Skype : soportelatamintegra Móvil : Administración: Pablo T. Haas Skype : pablo_haas Móvil : MARKETING
