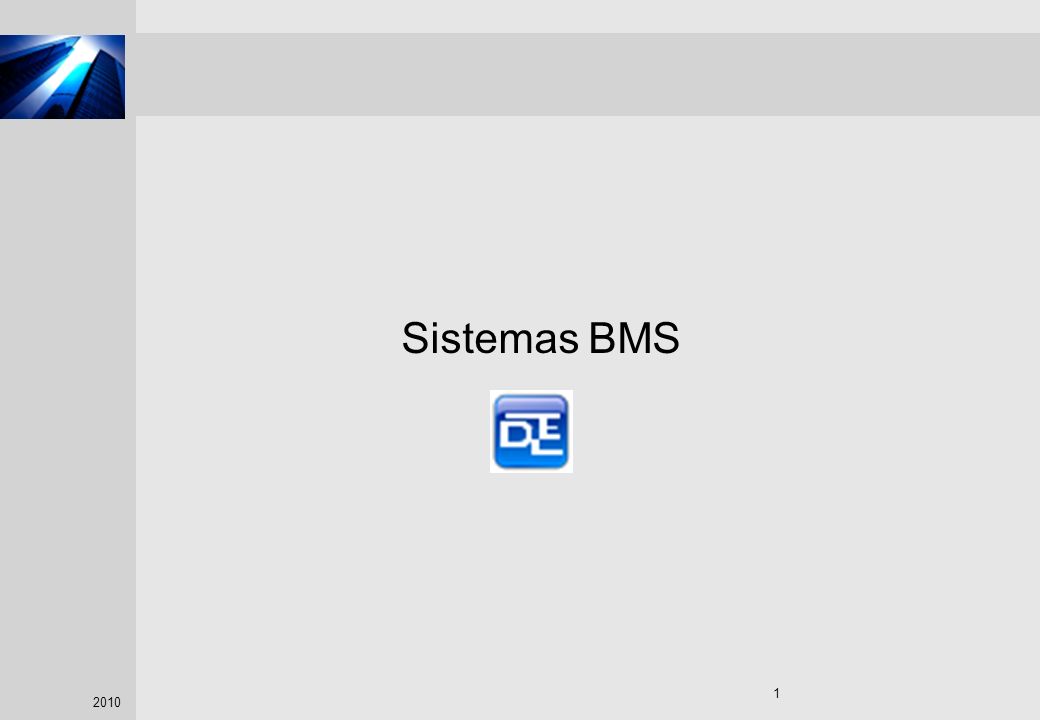

1 Sistemas BMS Course participant:
Target group: Sales staff, PMs, engineering staff Course objective: Course participant: Can give the available choices of integration of Synco devices (topologies and types of devices) into other systems Can give a rough description of how integrations into EIB installations function Knows the group objects (ETS data points) Synco controls provide for EIB integrations Knows which components and training courses will be required for EIB integration Can describe the effort required for EIB integration (in aware of the effort) 2010

2 DLT Introducción Sistema basado en protocolos estándar y abiertos, diseñado para cubrir las necesidades de automatización y seguridad de los edificios pequeños y medianos con altos requerimientos de prestaciones. Principales características: Da continuidad a los sistemas existentes, asegurando la compatibilidad y facilitando la migración a las nuevas tecnologías. Soporta de las diferentes familias de controladores actuales, tanto los controladores estándar como los libremente programables. Optimizado para requerir el mínimo número de equipos, reducir los tiempos de ingeniería y minimizar los costes de licencia. Flexible a la hora de adaptarse a las necesidades de cada usuario. Modular en cuanto a la funcionalidad y abierto a desarrollos específicos de un proyecto. DLTE es la oportunidad para ofrecer soluciones flexibles de automatización y seguridad, mediante la integración de todas las tecnologías presentes en los edificios al coste más óptimo. 2010

3 DLTE Descripción del software
Software gráfico para la gestión centralizada de las instalaciones técnicas propias y de terceros, e interoperable con los sistemas de protección contra incendios y de seguridad. Entorno gráfico multipantalla para monitorizar y operar la instalación basado en los últimos estándares Windows. Avanzado gestor de alarmas con: registro de eventos, transmisión de alarmas a móvil/correo electrónico y gestión de los técnicos de servicio. Potente gestor de históricos para registrar las variables críticas de la instalación con capacidad de exportar a formatos estándar y facilitar su posterior procesamiento. Acceso protegido con filtrado de la información para cada tipo de usuario. Gestor de programas horarios y calendarios. .... 2010

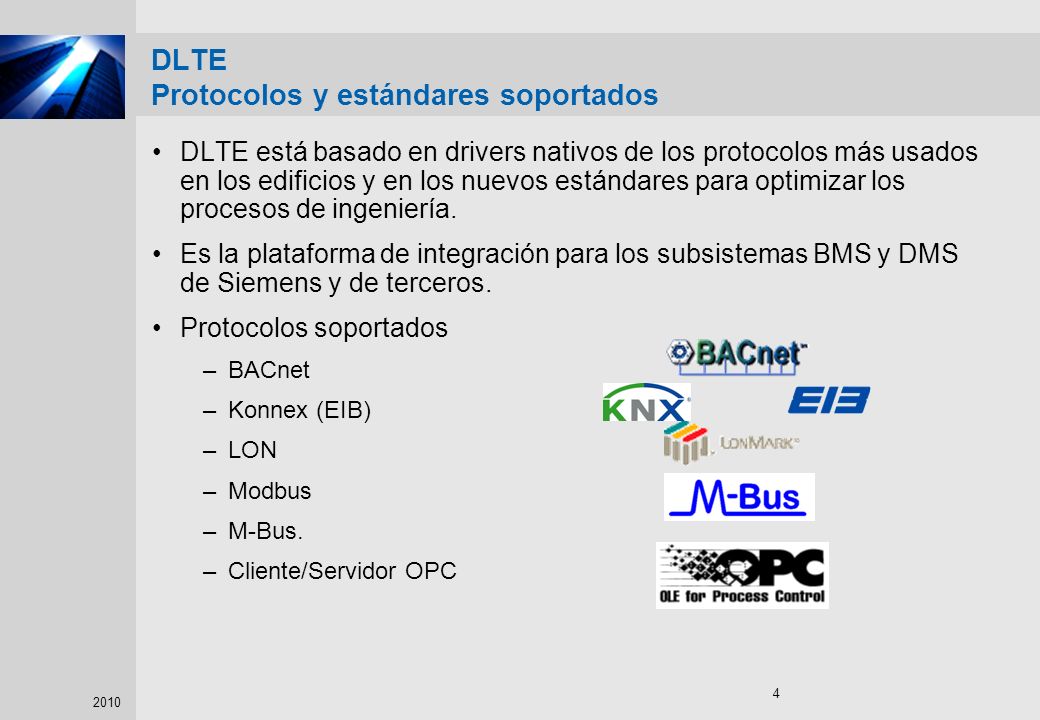

4 DLTE Protocolos y estándares soportados
DLTE está basado en drivers nativos de los protocolos más usados en los edificios y en los nuevos estándares para optimizar los procesos de ingeniería. Es la plataforma de integración para los subsistemas BMS y DMS de Siemens y de terceros. Protocolos soportados BACnet Konnex (EIB) LON Modbus M-Bus. Cliente/Servidor OPC 2010

5 DLTE Subsistemas integrados
Soporte de los siguientes familias de productos y estándares. Gestión técnica: Controladores libremente programables BACnet: PXC, PXR y PX-OPEN Unidades terminales Konnex y LON: RXC, RXB y RXL. Controladores estándar Synco: RMU, RMH, RMB, RMK,... PLC’s Simatic S7-200 Legacy systems: Integral AS1000, Unigyr FLN, Pronto, NITEL-OPEN Contadores de calorías,frigorías, electricidad y agua en M-Bus Equipamiento eléctrico sobre Modbus Cliente/Servidor OPC. Cliente/Servidor DDE 2010

6 DLTE Subsistemas integrados
Incendios/Seguridad: Algorex Synova Sintony Sistore Simatrix Notifier Kilsen Gent Aguilera .... 2010

7 DLTE Limitaciones del sistema V1.0
Limitaciones generales: Hasta 8 buses de comunicación. Hasta 4 puestos centrales. Máximo 2000 puntos de BA y 5000 de integraciones. Otras limitaciones por sistema: Un segmento BACnet, máximo 30 controladores PXC, PXR, PX-KNX o PX-OPEN, PX-LON Una red Konnex compuesta de un máximo de 20 controladores Synco y hasta 100 unidades terminales. 2010

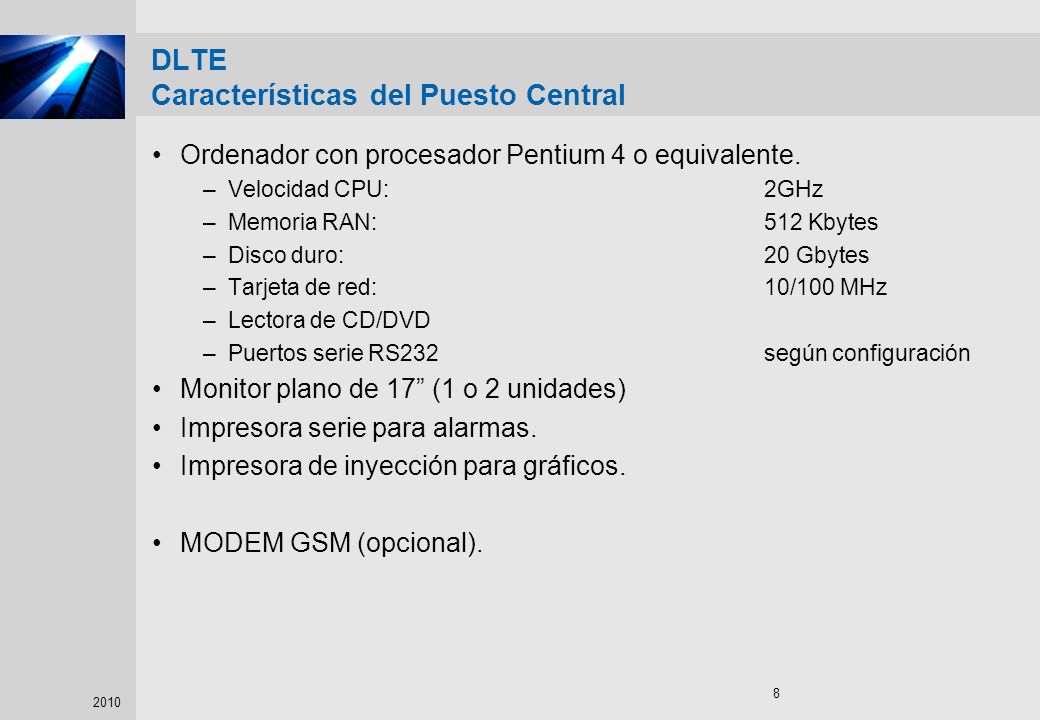

8 DLTE Características del Puesto Central
Ordenador con procesador Pentium 4 o equivalente. Velocidad CPU: 2GHz Memoria RAN: 512 Kbytes Disco duro: 20 Gbytes Tarjeta de red: 10/100 MHz Lectora de CD/DVD Puertos serie RS232 según configuración Monitor plano de 17” (1 o 2 unidades) Impresora serie para alarmas. Impresora de inyección para gráficos. MODEM GSM (opcional). 2010

9 DLTE Sistemas Operativos
Este Scada funciona con los siguientes sistemas operativos: Windows XP Profesional Windows Vista 32 y 64 bits Windows 7 32 y 64 bits 2010
