1 Cableado Conectividad R

2 Cableado

3 Cableado estructurado
Es el conjunto de equipos, accesorios de cables, accesorios de conectividad, administración, métodos de instalación que estructuralmente garantizan que una red funcione con seguridad y por largo tiempo. Está diseñado para proporcionar la conexión física entre todas las zonas de trabajo y para adaptarse a todos los requerimientos de comunicación. Lo más importante es que contribuye con la capacidad de acomodarse a nuevas necesidades a medida que éstas surjan, facilitando el crecimiento futuro de la red.

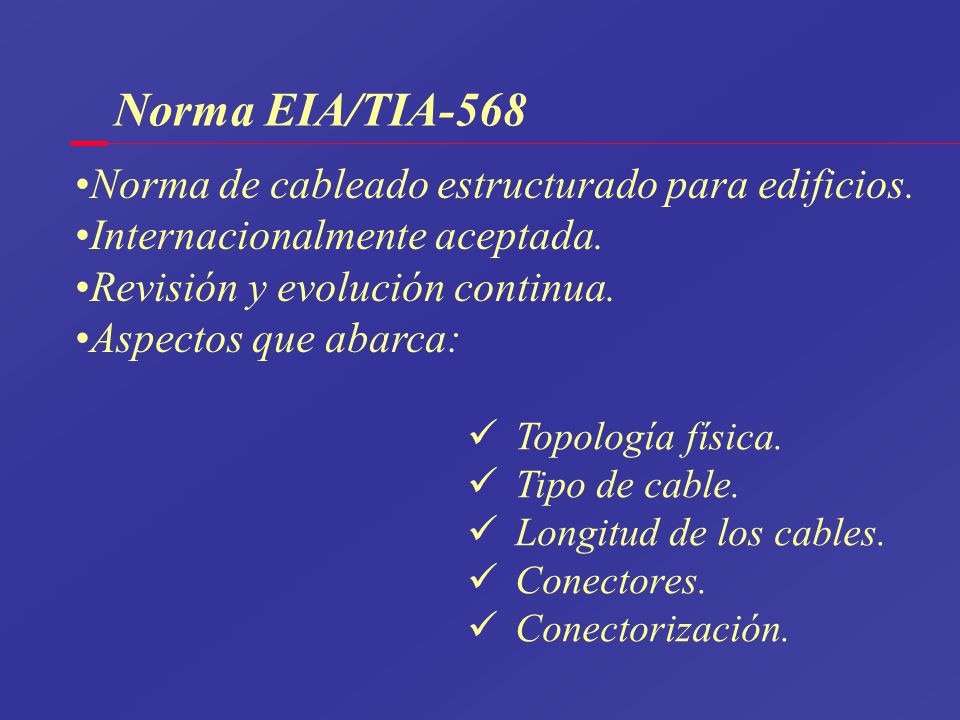

4 Norma EIA/TIA-568 Norma de cableado estructurado para edificios.
Internacionalmente aceptada. Revisión y evolución continua. Aspectos que abarca: Topología física. Tipo de cable. Longitud de los cables. Conectores. Conectorización.

5 Topología física Estructura del cableado. Área de trabajo.
Cableado horizontal. Cableado de administración.(clóset de cableado) Cableado vertical. (cableado central) Cableado de equipamiento. (clóset del edificio) Cableado del campus. (entrada al edificio)

6 Estructura del cableado
horizontal CLOSET Cableado del área de trabajo Cableado vertical CLOSET Cableado de administración Cableado de equipamiento CLOSET Cableado del campus

7 Cableado del área de trabajo
De la salida al equipo Computadora (RJ-45) Teléfono (RJ-11) Patch cable Salida Placa

8 Cableado horizontal Del clóset de cableado a la salida(roseta) y está
compuesto por la roseta, jacks, cable… Opcionalmente puede pasar por un centro de distribución Clóset Salida

9 Flashing green= disabled, link OK
Cableado de administración (Patch panel) Entre el cableado horizontal y el vertical, entre el vertical y el de equipamiento, o entre el de equipamiento y el de campus. (paneles de parcheo) Flexibilidad para cambios y arreglos. 1 2 3 4 5 R green= enabled, link OK Flashing green= disabled, link OK off = link OK fail Packet Status 1 2 3 4 5 6 7 8 9 10 11 12 STATUS MODULE ™ SuperStack II Switch 3000 R Switch 3000 Power CABLEADO HORIZONTAL CABLEADO VERTICAL

10 Cableado vertical (central, backbone)
CLOSET Del clóset de cableado del edificio al clóset de cableado de cada piso. Enlaza todos los cableados del edificio a un centro único. CLOSET CLOSET

11 Flashing green= disabled, link OK
Cableado de equipamiento 1 2 3 4 5 R Switch 3000 Power green= enabled, link OK Flashing green= disabled, link OK off = link OK fail Packet Status 6 7 8 9 10 11 12 STATUS MODULE ™ SuperStack II Switch 3000 Entre el cableado de administración y los racks de los equipos de comunicaciones. También el stack de los equipos. CABLE DEL STACK RACK

12 Cableado del campus (entrada al edificio)

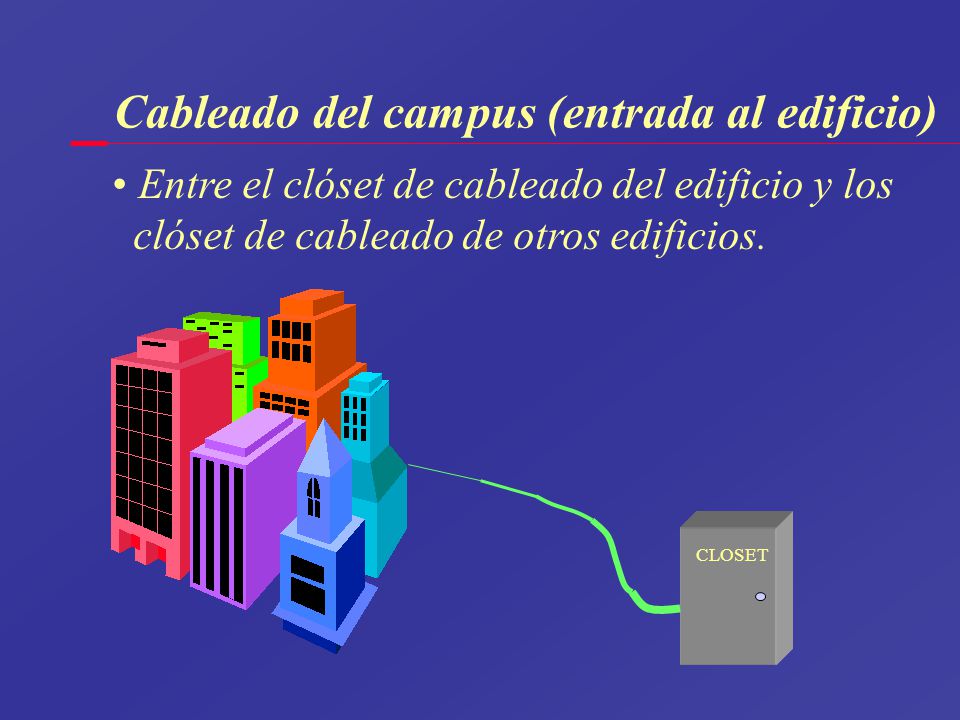

Entre el clóset de cableado del edificio y los clóset de cableado de otros edificios. CLOSET

13 Racks y paneles del clóset de cableado
Son los elementos a donde llegan y salen todos los cables de la red. El número de paneles depende del número de usuarios. En instalaciones conservadoras se requiere un rack de cableado para un máximo de 100 Los tipos de racks que se utilizan son: Cableado: Interconexiones. (paneles de parcheo) Equipos de red. (Hubs, Switches y Routers) Equipos de telecomunicaciones. (Descanalizadores, modems, etc.)

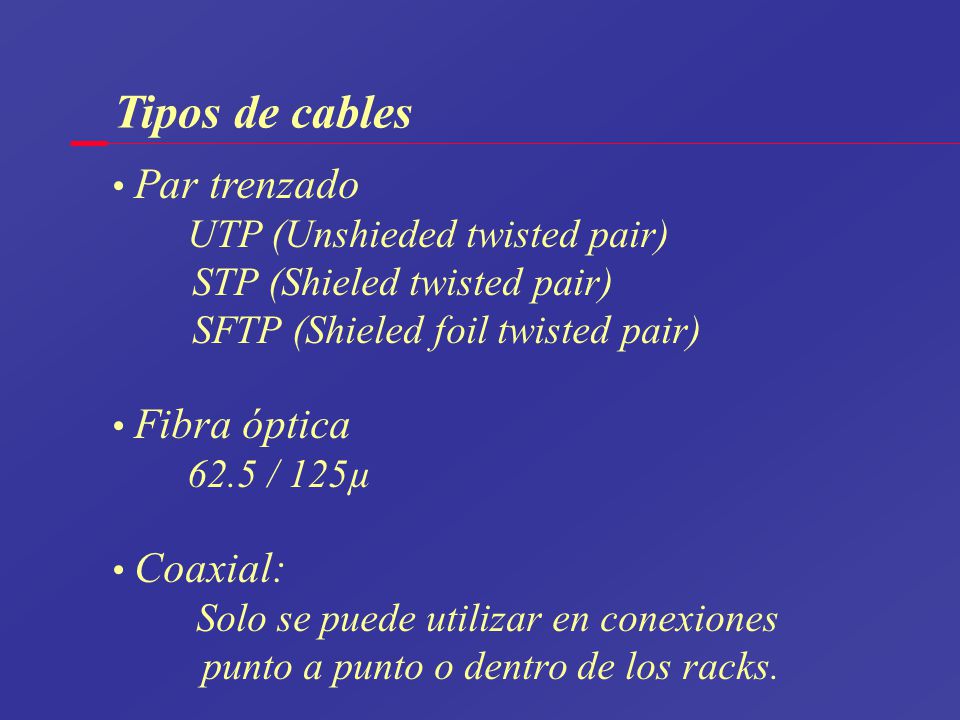

14 Tipos de cables STP (Shieled twisted pair)
Par trenzado UTP (Unshieded twisted pair) STP (Shieled twisted pair) SFTP (Shieled foil twisted pair) Fibra óptica 62.5 / 125µ Coaxial: Solo se puede utilizar en conexiones punto a punto o dentro de los racks.

15 Longitudes máximas de los cables
Cableado vertical Cableado admón. Cableado horizontal Fibra óptica (62.5/125µ) UTP (100  ) STP (150  )  1,5000 mts   10 mts 490 mts  2,000 mts (s/Horiz.)    100 mts 10 mts 90 mts    100 mts 10 mts 90 mts

16 La categoría:3, transmisión hasta 16 MHz
Cable par trenzado Medio de transmisión de velocidad relativamente baja, que consta de dos cables aislados colocados según un patrón de espiral regular. Los cables pueden ser blindados o no blindados. El par trenzado se utiliza comúnmente en las aplicaciones de telefonía y su uso en las redes de datos se está tornando cada vez más común. Ver también STP y UTP. Tiene uno o más pares de conductores de cobre aislados y trenzados dentro de una sola envoltura. Estos cables se diferencian entre ellos por : El tipo: UTP, FTP, SFTP. La categoría:3, transmisión hasta 16 MHz 4, transmisión hasta 20 MHz 5, transmisión hasta 100 MHz

17 Tipos de cable par trenzado
UTP (Unshieded twisted pair) STP (Shieled twisted pair) SFTP (Shieled foil twisted pair)

18 Fibra óptica La limitante en distancia a 90 m de pares
categoría 5 es una de las razones que hace necesario con frecuencia el uso de fibra óptica en cableado estructurado. En algunos casos se tiene que usar fibra independientemente de la distancia: Cuando se tiene una zona de muy alta inducción Electromagnética. Cuando se hace enlaces en exterior. (caso campus)

19 Tipos de Fibra óptica Índice escalonado multimodo
Índice gradual multimodo Unimodo

20 Pérdidas en conectores y empalmes
Falla axial d Falla angular a Falla radial d

21 Conectividad

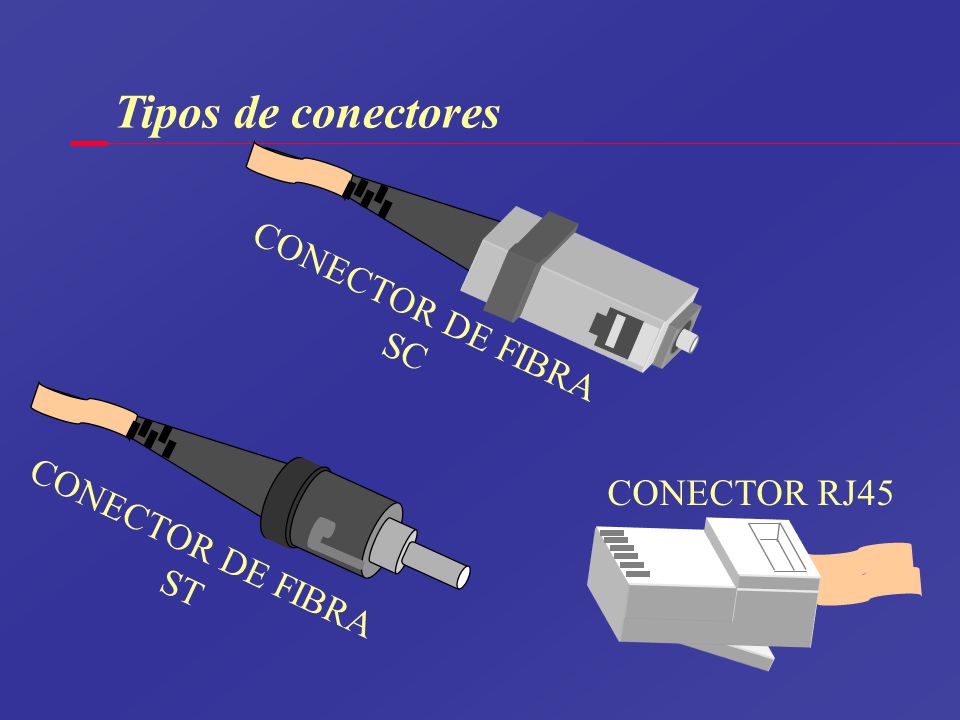

22 Tipos de conectores CONECTOR DE FIBRA SC CONECTOR RJ45
ST

23 Algunos cables de parcheo (más usados)
ST-ST SC-SC ST-SC UTP RJ45

24 Conectorización del cable UTP (RJ45)
EIA/TIA-568A EIA/TIA-568B (AT&T 258A) 3 1 4 2 # de pin: # de par: Las trenzas de los pares de cables se deben mantener tan cerca sea posible del punto de terminación mecánica (no más de 13mm para el cableado de la categoría 5)

25 Conectorización de la fibra óptica
Los principios de ensamble y conectorización son básicamente los mismos para cualquier tipo de Conector. La instalación es una habilidad que debe incrementarse con la práctica. La conectorización de la fibra puede ser de dos tipo: Pegado con epoxi De crimp

26 Proceso de conectorización
INICIO PULIDO PREPARACIÓN OBSERVACIÓN NO SI INSERCIÓN NO PRUEBA SI NO CORTE SI FINAL

27 Herramientas y materiales
Desforrador de PBC. Corte. Desforrador de la fibra. Tijeras. Pinza de crimpar. Cortador de fibra o pluma con punta de diamante. Disco de pulir. Placa de pulir. Lijas para pulir. Microscopio con base ST. Comprobador de señal.

28 Preparación LAMINILLA PARA AMP SUJETAR CUBIERTA FINAL EMBOLO
DOBLAR PARA DARLE RESISTENCIA ? FINAL

29 Inserción AMP LAMINILLA PARA SUJETAR MIEMBRO PARA REFORZAR
FIBRA ÓPTICA

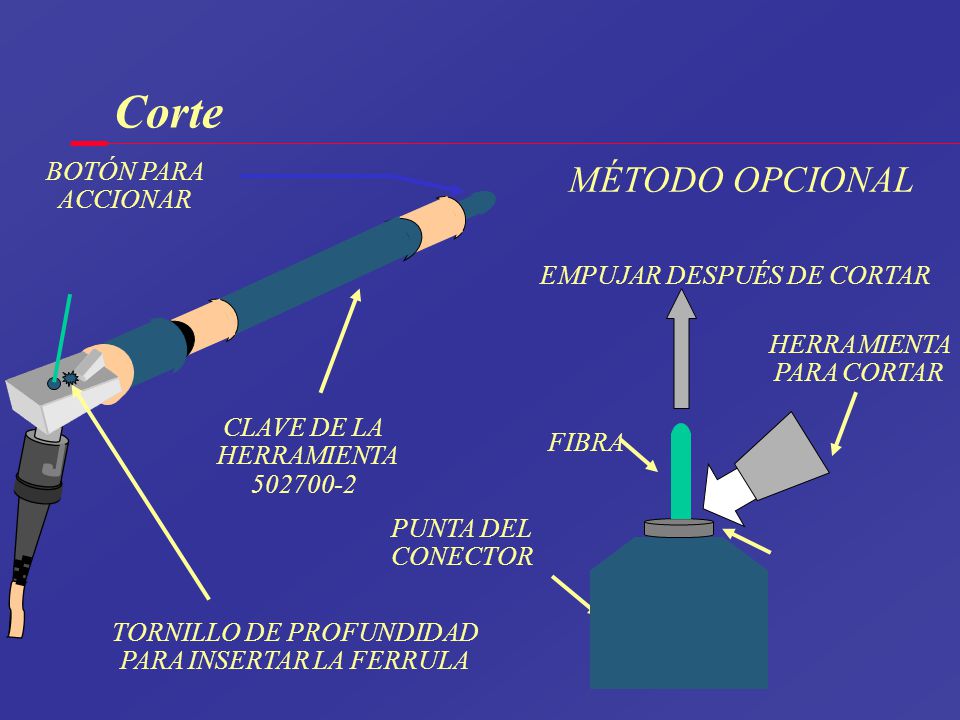

30 Corte MÉTODO OPCIONAL BOTÓN PARA ACCIONAR EMPUJAR DESPUÉS DE CORTAR
HERRAMIENTA PARA CORTAR CLAVE DE LA HERRAMIENTA FIBRA PUNTA DEL CONECTOR TORNILLO DE PROFUNDIDAD PARA INSERTAR LA FERRULA

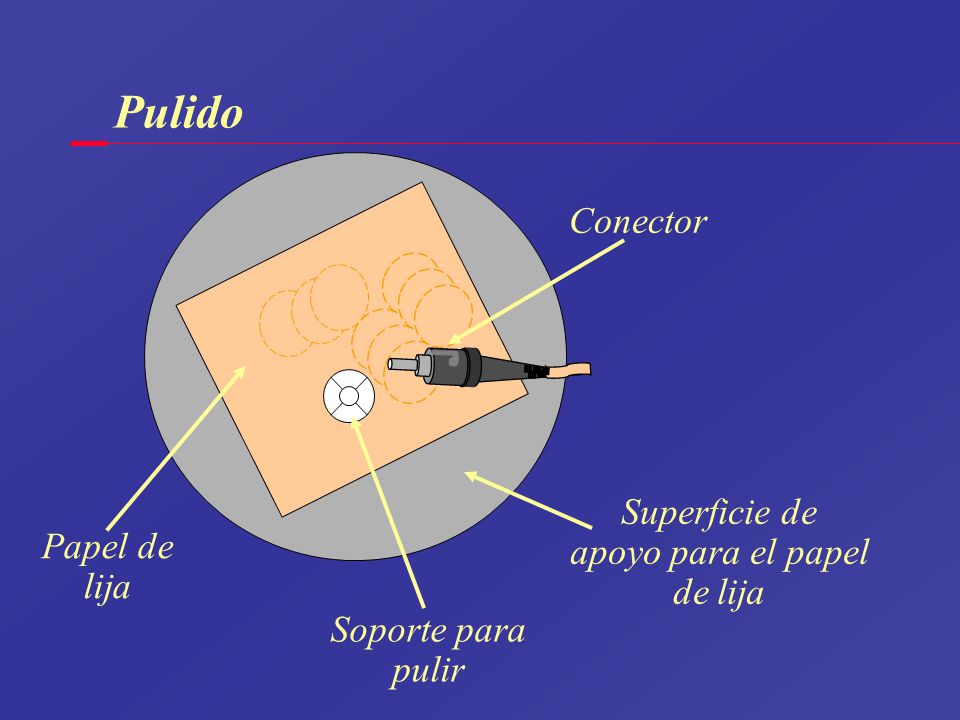

31 Pulido Conector Superficie de apoyo para el papel Papel de de lija
Soporte para pulir

32 Observación Fibra estrellada Fibra astillada TERMINACIÓN INACEPTABLE

33 Observación (cont.) Pequeños residuos Fibra en la periferia totalmente
limpia Pequeños residuos en la periferia de la Fibra TERMINACIÓN ACEPTABLE

34 Observación (cont.) Rallas en la luz Ideal Puntuación Acentuada
pulir más con lija de 1 o 0.3 micras Ideal Puntuación Acentuada Intentar Puliendo Capa fuera del centro de la Fibra Intentar puliendo Suciedad o residuos Intentar limpiando o Intentar puliendo Superficie Áspera Intentar puliendo

35 Observación (cont.) Fibra estrellada Inaceptable Rechazar
Capas en la cara Inaceptable Rechazar Capa en el centro Inaceptable Rechazar Fibra rota Inaceptable Rechazar

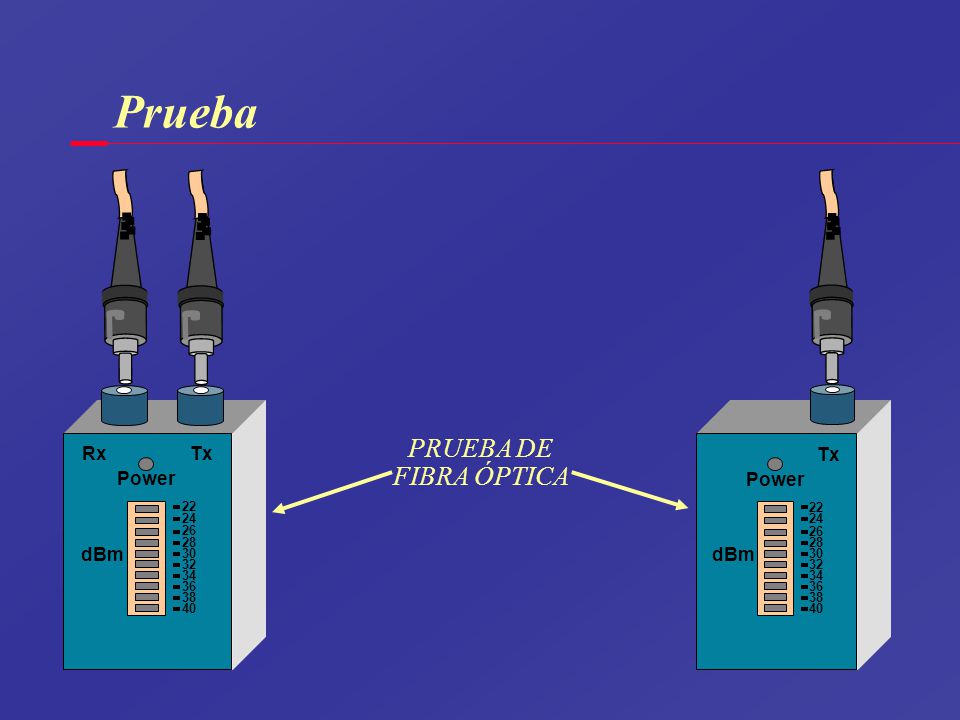

36 Prueba PRUEBA DE FIBRA ÓPTICA dBm Rx Tx Power dBm Tx Power 22 24 26 28
30 32 34 36 38 40 dBm Rx Tx Power 22 24 26 28 30 32 34 36 38 40 dBm Tx Power PRUEBA DE FIBRA ÓPTICA

37 Recomendaciones a tener en cuenta al comenzar
un proyecto de cableado estructurado. Tener definido áreas de trabajo. Posibles pases para los cables. (cableado vertical) Clóset de comunicaciones. Registros intermedios. (cableado horizontal) Equipamiento. (si hay alguno conectado) Cantidad de usuarios con crecimiento a corto plazo.
