1 Copper Pour: solución al plano de masa encerrado Jaime Jiménez Ortega Ing. Superior Electrónica

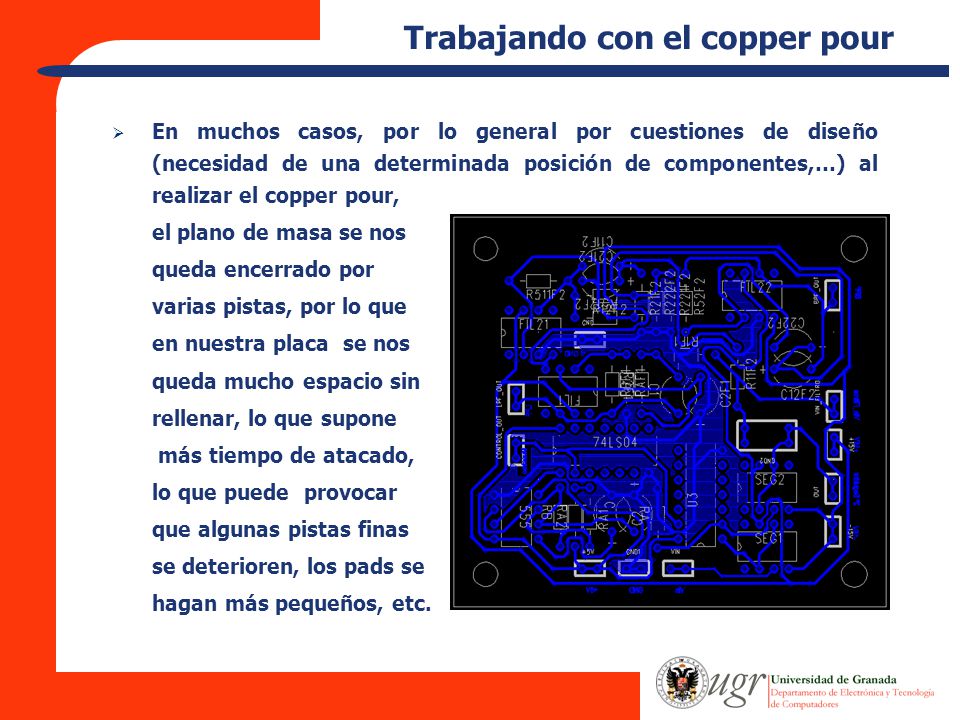

2 Transmisión por soporte físico Trabajando con el copper pour  En muchos casos, por lo general por cuestiones de diseño (necesidad de una determinada posición de componentes,…) al realizar el copper pour, el plano de masa se nos queda encerrado por varias pistas, por lo que en nuestra placa se nos queda mucho espacio sin rellenar, lo que supone más tiempo de atacado, lo que puede provocar que algunas pistas finas se deterioren, los pads se hagan más pequeños, etc.

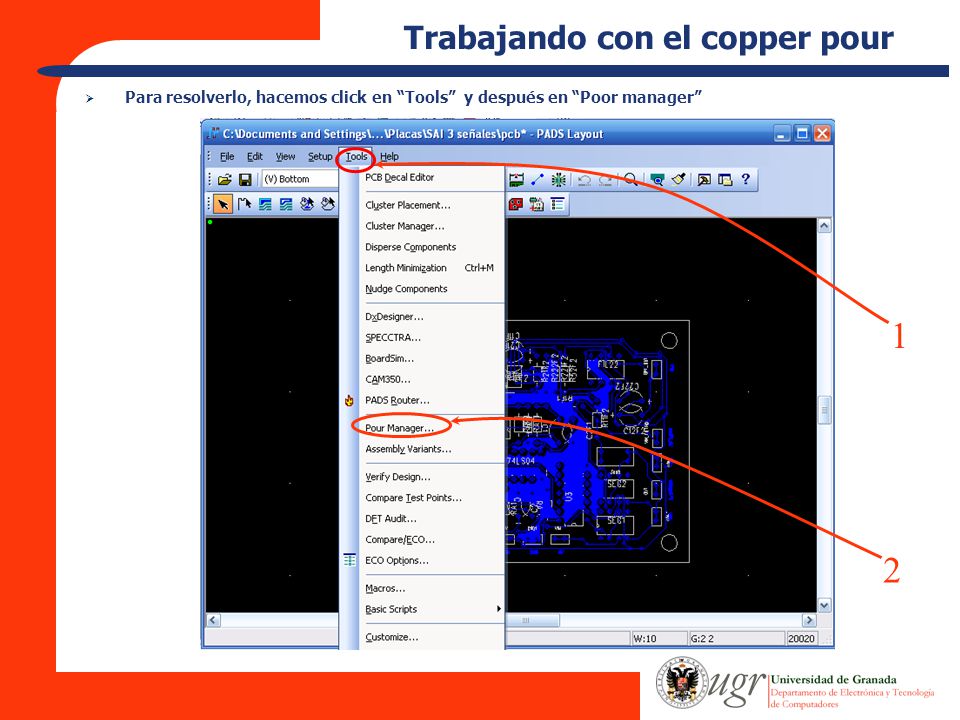

3 Transmisión por soporte físico  Para resolverlo, hacemos click en “Tools” y después en “Poor manager” Trabajando con el copper pour 1 2

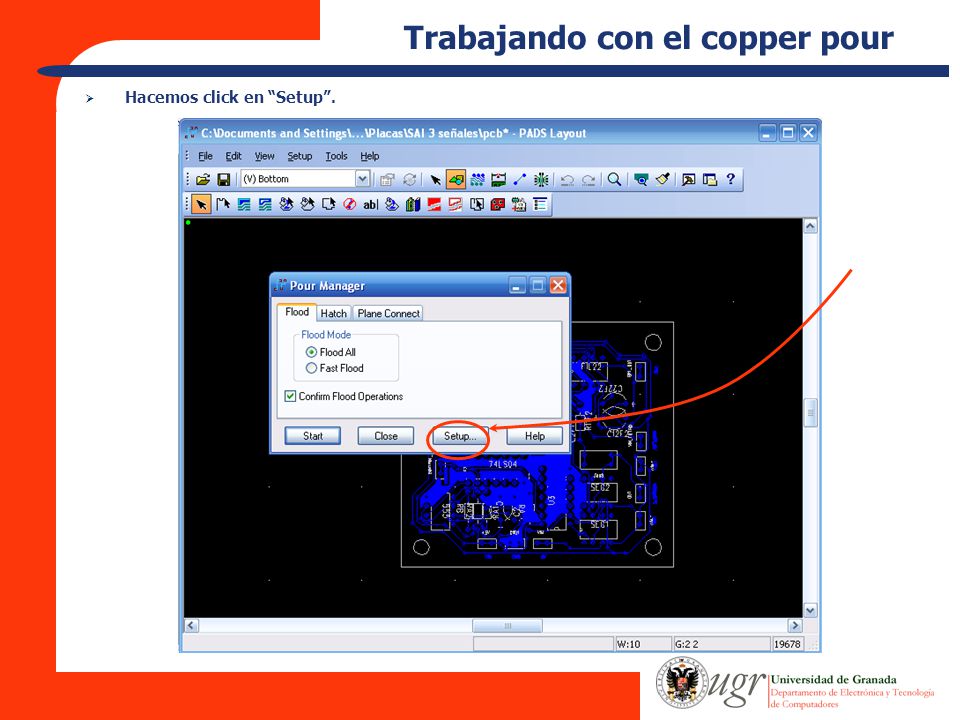

4 Transmisión por soporte físico  Hacemos click en “Setup”. Trabajando con el copper pour

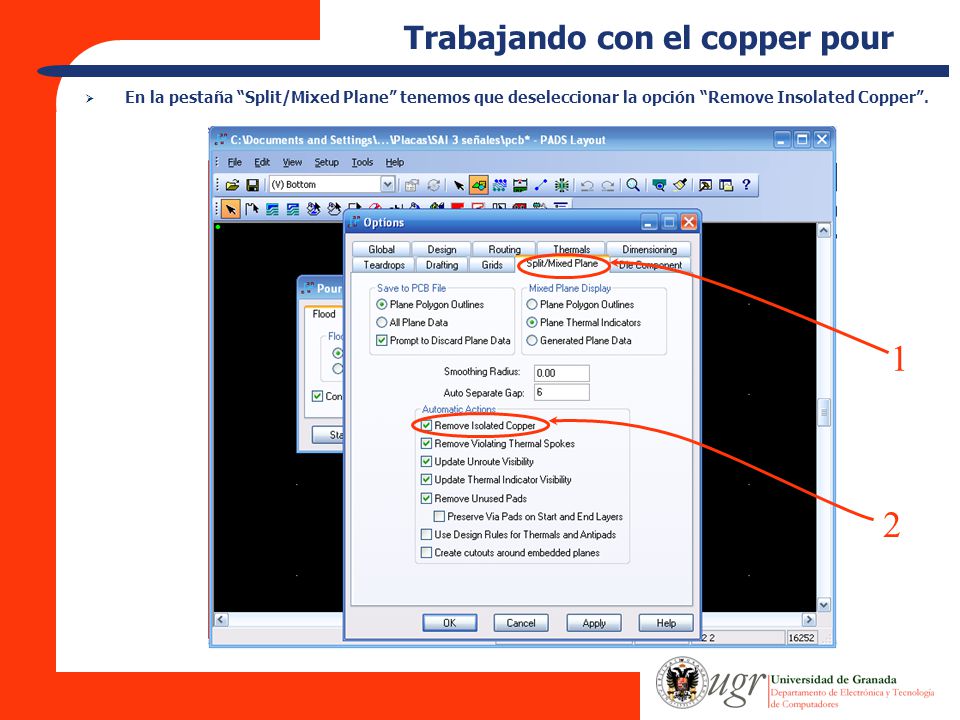

5 Transmisión por soporte físico  En la pestaña “Split/Mixed Plane” tenemos que deseleccionar la opción “Remove Insolated Copper”. 1 2 Trabajando con el copper pour

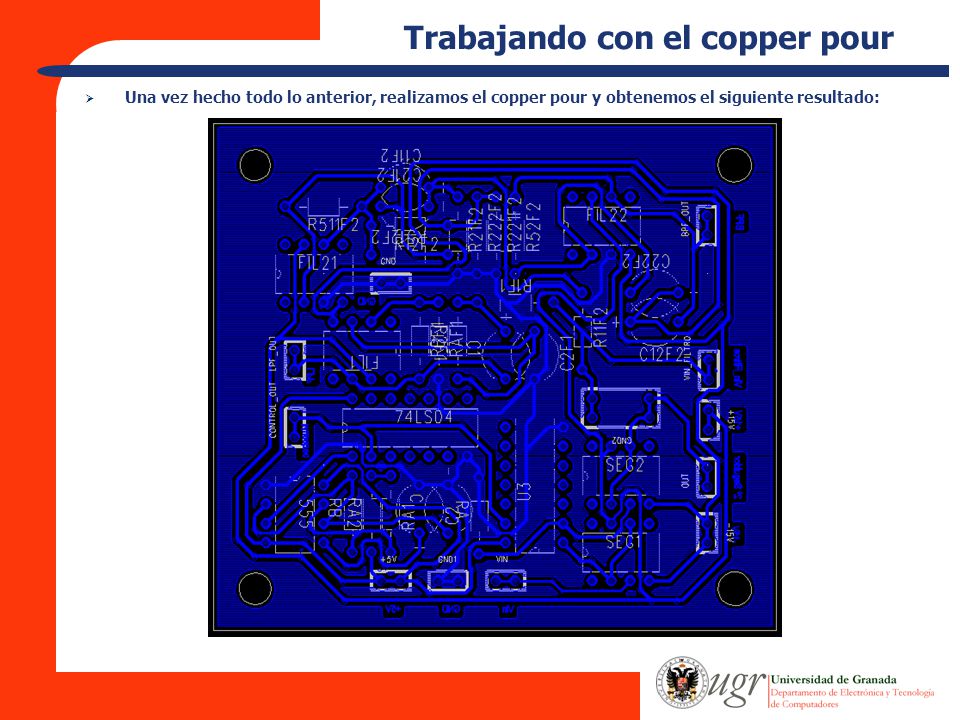

6 Transmisión por soporte físico  Una vez hecho todo lo anterior, realizamos el copper pour y obtenemos el siguiente resultado: Trabajando con el copper pour
