TECNOLOGICO DE ESTUDIOS SUPERIORES DE TIANGUISTENCO
2
2. CLASIFICACION, TIPOS Y CARACTERISTICAS DE INSTRUMENTOS DE MEDICION
INTRODUCCION 2.3.6 OTRAS VARIABLES 2. CLASIFICACION, TIPOS Y CARACTERISTICAS DE INSTRUMENTOS DE MEDICION OBJETIVO OBJETIVO REFERENCIAS BIBLIOGRAFICAS 2.3.5 VELOCIDAD
3
En la vida cotidiana velocidad y rapidez son términos intercambiables.
INTRODUCCION OBJETIVO En la vida cotidiana velocidad y rapidez son términos intercambiables. El alumno conocerá los tipos de instrumentos utilizados en la industria para la medición de la velocidad, así como algunas de sus características importantes.
4
Mapa 2.3.5 VELOCIDAD Se clasifican principalmente en dos:
Tacómetros eléctricos Tacómetros mecánicos Tacómetro de corrientes parasitas Tacómetro de c.c. Tacómetro centrífugos Tacómetro de frecuencia o frecuencímetro Tacómetro de c.a. Mapa
5
Características Detecta el número de vueltas del eje de la máquina por medios exclusivamente mecánicos. Consiste en un eje elástico terminado en punta que se apoya en el centro de la pieza giratoria. El eje elástico al girar mueve a través de un tren de engranajes dos diales calibrados concéntricos. Cada división del dial exterior representa una vuelta del eje giratorio mientras que en dial interior una división da una revolución del dial exterior. Conocido el tiempo de trabajo del contador, medido mediante un cronometro, es fácil calcular la velocidad media en rpm.
6
Características Se basa en un volante centrifugo clásico.
Dos pesos rotativos articulados a un eje giratorio aumentan su radio de giro debido a la fuerza centrifuga y comprimen un resorte. La medida de compresión del resorte leída en una escala representa la velocidad de giro del eje. La velocidad limite es de mas de r.p.m. Tienen una precisión de 1%. Pueden disponer de transmisión hidráulica o neumática.
7
Características En el que el eje de la maquina hace girar un imán dentro de una copa de aluminio. El giro del imán induce corrientes parasitas en el Al que crea un par resistente proporcional a la velocidad. Lleva un resorte que frena el cabezal de Al, quedando en una posición que señala en un dial. En un sistema industrial el par resistente del cilindro de Al se aplica a sistemas neumáticos de equilibrio de fuerzas. El campo de medida es de 0 – r.p.m.
8
Características Consiste en un estator de imán permanente y un rotor con un entrehierro uniforme. La tensión continua recogida en las escobillas del rotor es proporcional a la velocidad en r.p.m. de la maquina. La tensión puede leerse en un voltímetro indicador o bien alimentar un potencio métrico a través de una resistencia divisora de tensión. La exactitud en la medida alcanza % para velocidades que llegan hasta r.p.m.
9
Características Mide la frecuencia de la señal de c.a. captada por transductores del tipo electromagnético, capacitivo, u óptico que dan impulsos cuyo numero es proporcional a la velocidad de giro de la maquina. El transductor no tiene contacto mecánico con el eje de la maquina. La medida de la frecuencia puede pasarse a un contador electrónico basado en la medida de las revoluciones por unidad de tiempo.
10
Características Consiste en un estator bobinado multipolar en el que el rotor dotado de imán permanente induce una c.a.. Un voltímetro señala la corriente inducida y por lo tanto el giro en r.p.m. del eje de la maquina.
11
Referencia 2.3.6 OTRAS VARIABLES VARIABLES FISICAS VARIABLES QUIMICAS
Conductividad Peso Densidad Concentración de gases Humedad y punto de rocío Viscosidad y consistencia Redox Llama Turbidez PH Referencia
12
Objetivo El alumno conocerá los instrumentos de uso común para determinar el valor de variables como: Peso, Densidad, Humedad y punto de roció, Viscosidad y consistencia, Llama, Turbidez, Conductividad, PH, Redox, y Concentración de gases. Visualizando en dibujos y figuras la constitución y funcionamiento básico de cada uno.
13

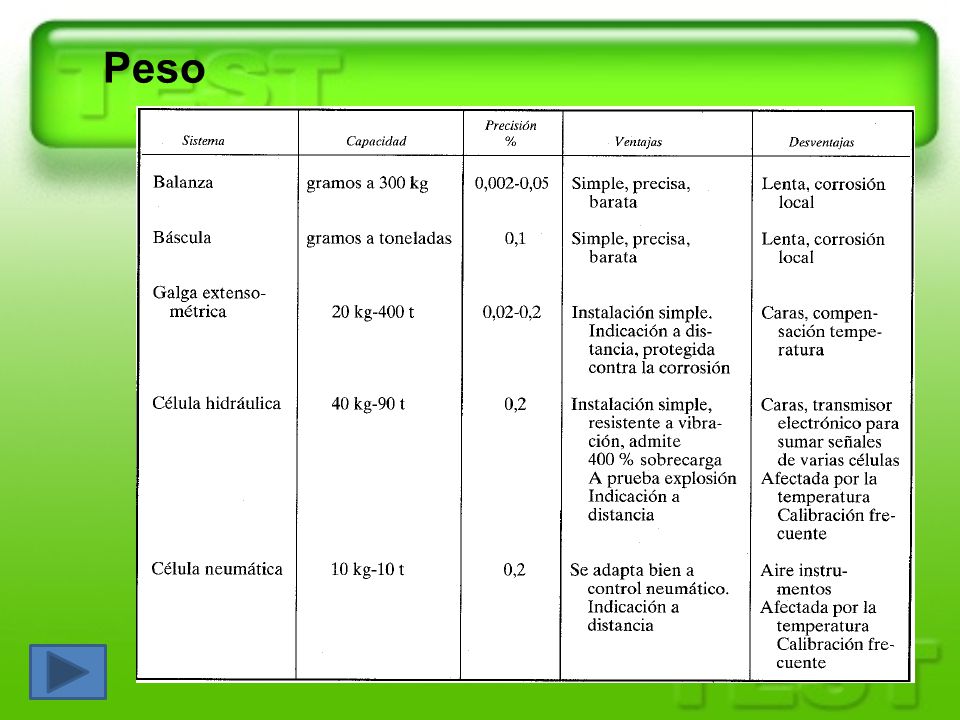

Peso
14
Esquema
15
Sistemas de medida de densidad
16
Areómetro Baume
17
El pirómetro es un instrumento para medir la irradiación solar sobre una superficie plana. En otras palabras, es un sensor diseñado para medir la densidad del flujo de radiación solar (watios por metro cuadrado) en un campo de 180 grados.
18
Esquema
19
Humedad y punto de rocío
20
Sistemas de medición de humedad para gases
21
Humedad de sólidos
22
Sistemas de punto de rocío (Célula de cloruro de litio)
23
Punto de rocío (Sistema de condensación de espejo)
Esquema
24
Medidores de viscosidad y consistencia
25
Viscosidad
26
Consistencia Esquema
27
Detectores de llama
28
Sistemas detectores de llama
Esquema
29
Turbidez Es una medida de la falla de transparencia de una muestra de agua debida a la presencia de partículas extrañas Las partículas pueden ser: plancton, microorganismos, barro, entre otros. Su unidad es arbitraria e empírica, determinada con un turbidímetro Jackson. La unidad es NTU (Unidades Nefelometrías de turbidez). La exactitud de la medida es de ±5 a ±10% y el campo de medida de 0 – 2400. Esquema
30
Conductividad Esquema
31
PH Esquema
32

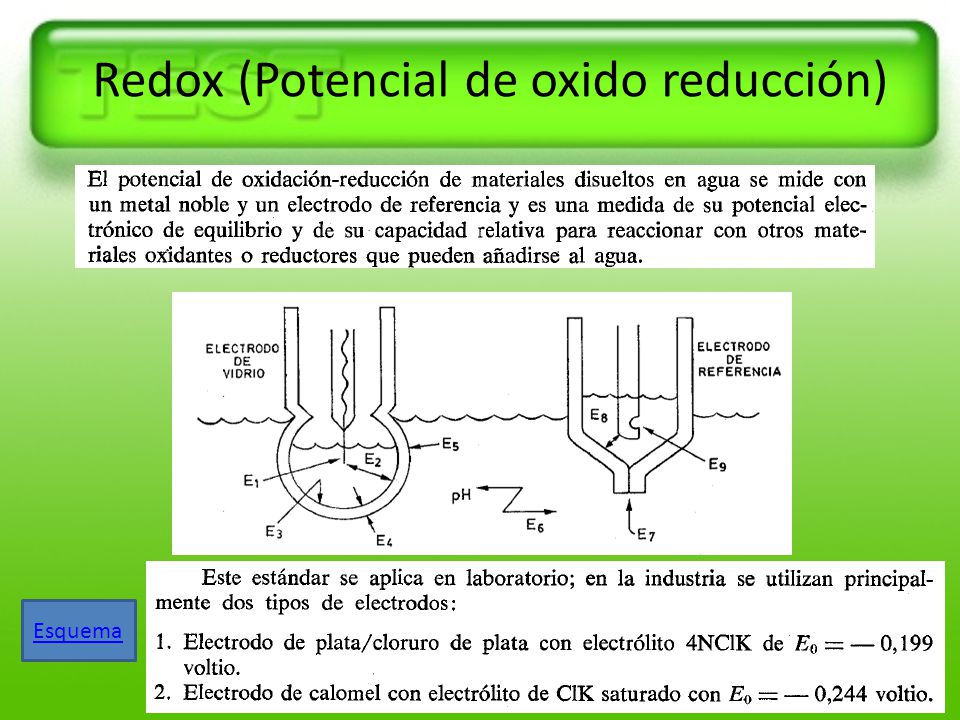

Redox (Potencial de oxido reducción)
Esquema
33
Concentración de gases
a. Conductividad térmica
34
b. Paramagnetismo del oxigeno
35
c. Analizador de infrarrojos
Esquema
36
Referencias bibliográficas
