1 Espectro de frecuencias audibles Rango dinámico deciBeles Umbrales Curvas de sonoridad

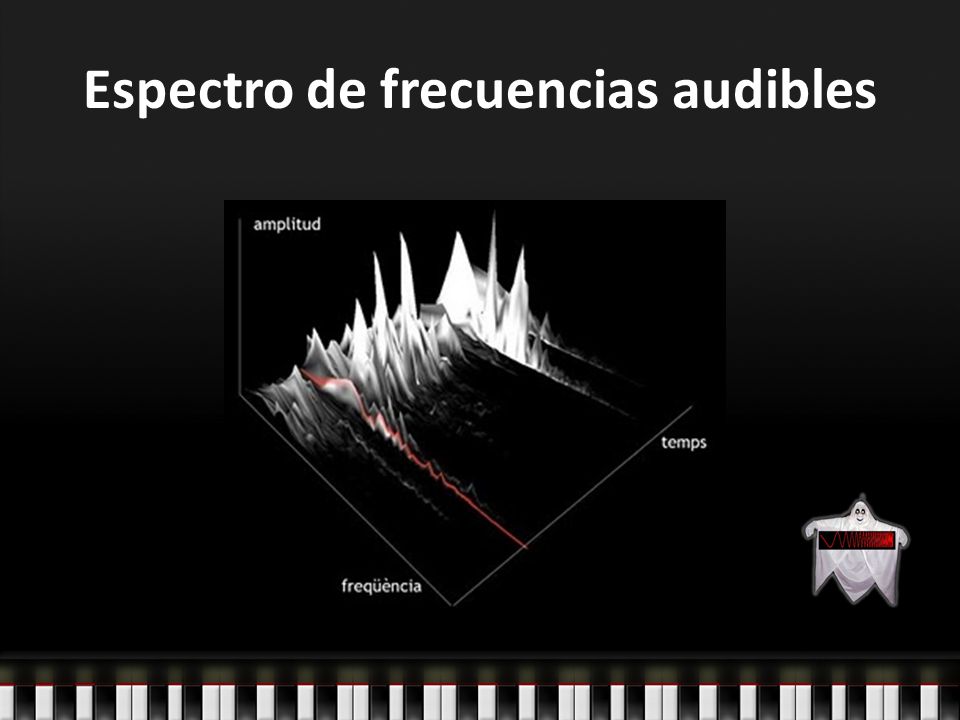

2 Espectro de frecuencias audibles

3 Ejemplo El Pianista (2003) Dir: Roman Polanski 1 45’ 51’’

4 Espectro de frecuencias audibles
Graves Medios Agudos 1 2 3 4 5 6 7 8 9 10 20 Hz 40 80 150 300 600 1250 2500 5000 10000 20000 Hz

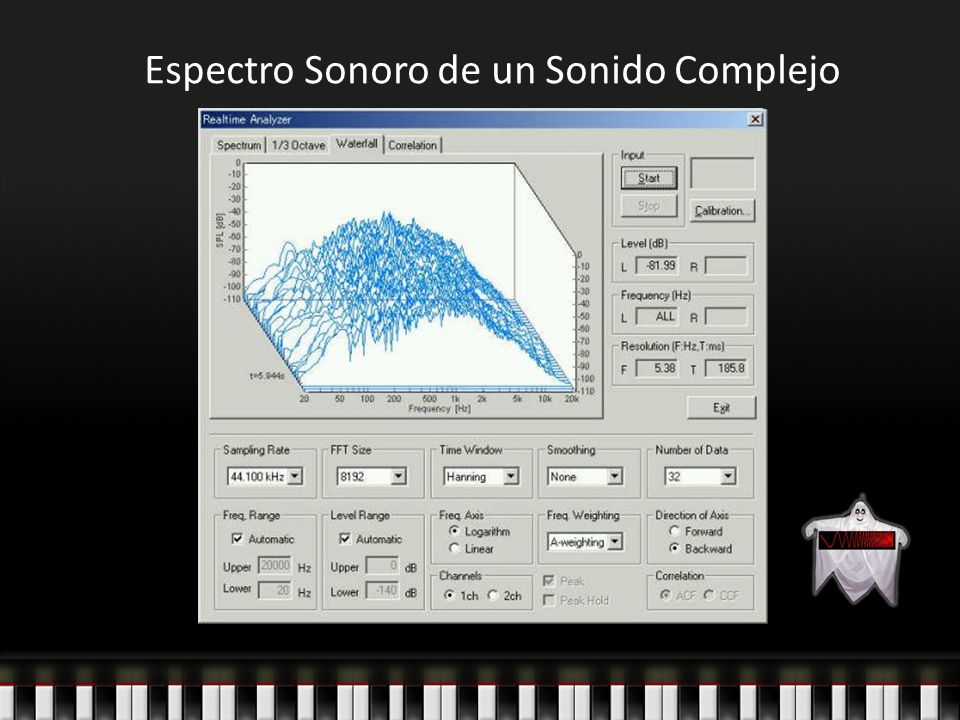

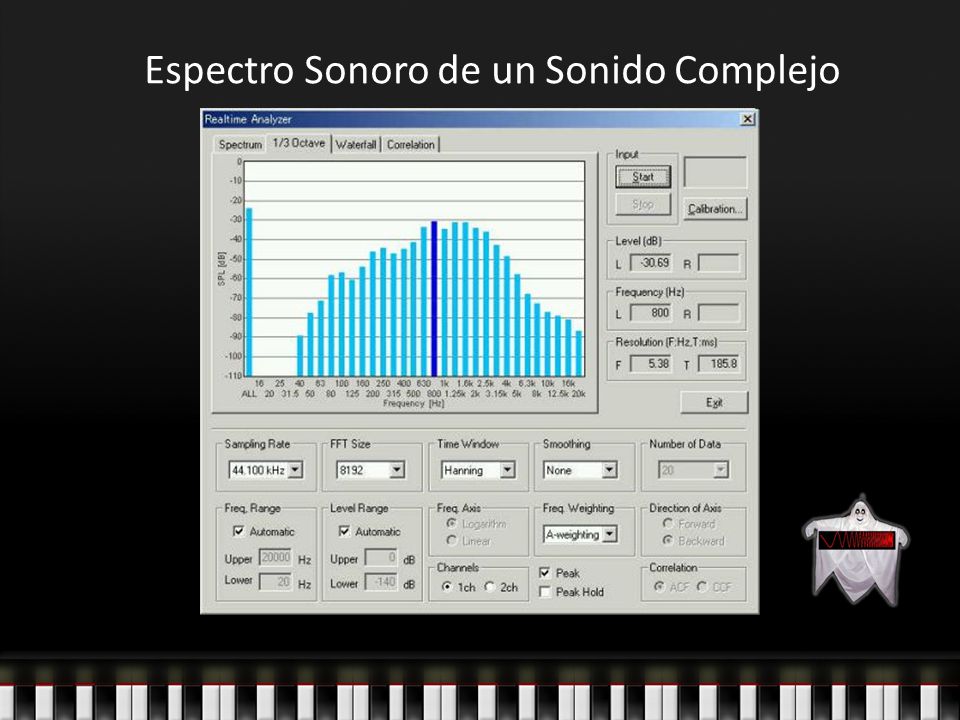

5 Espectro Sonoro de un Sonido Complejo

6 Espectro Sonoro de un Sonido Complejo

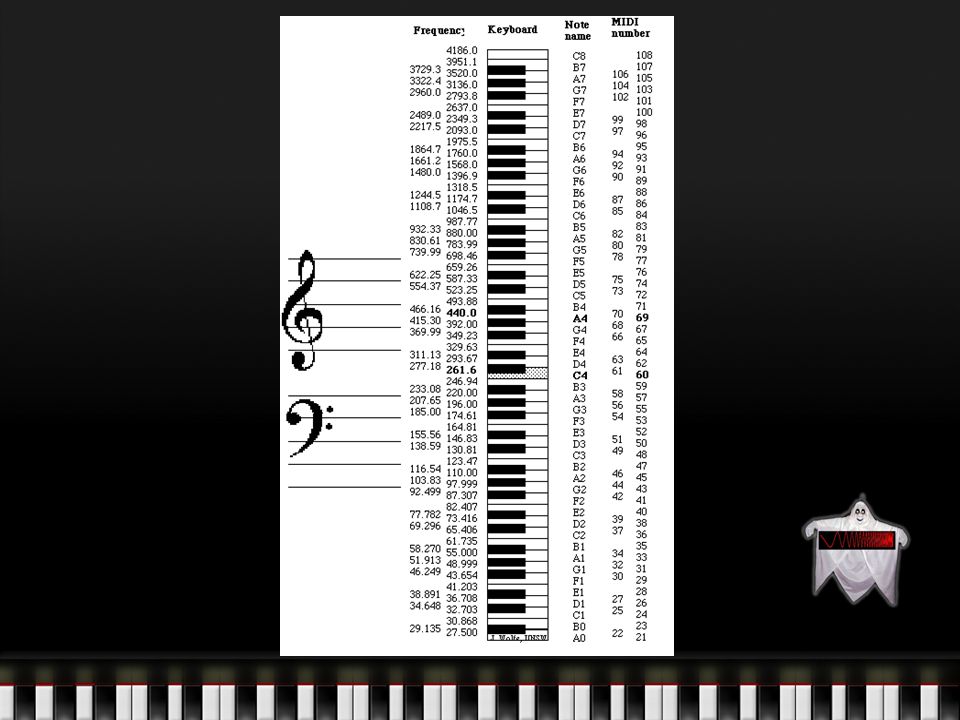

7

8

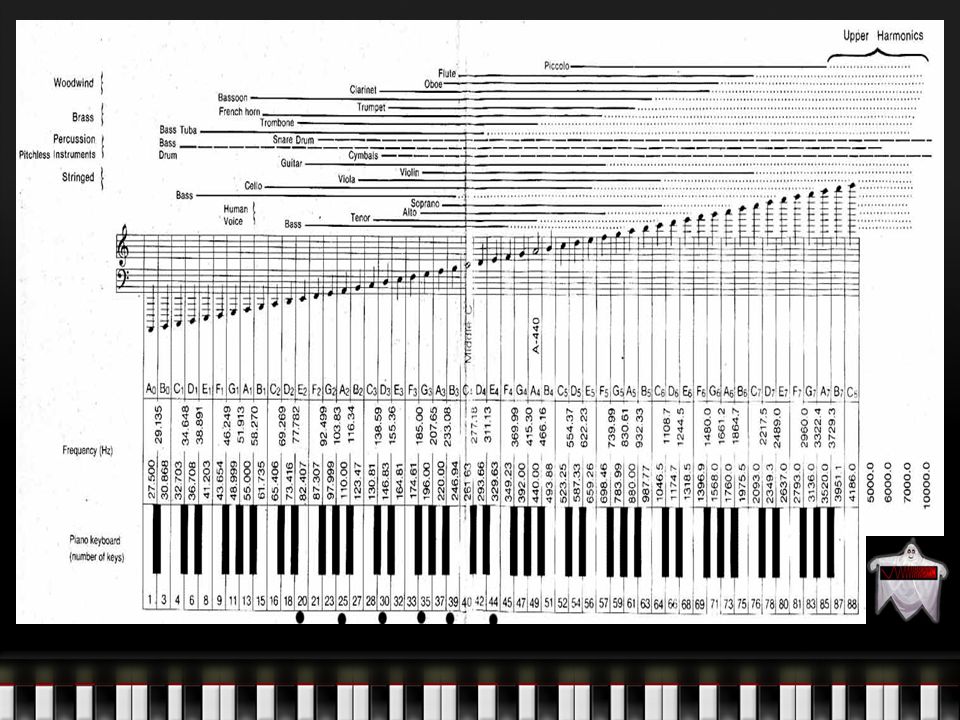

9

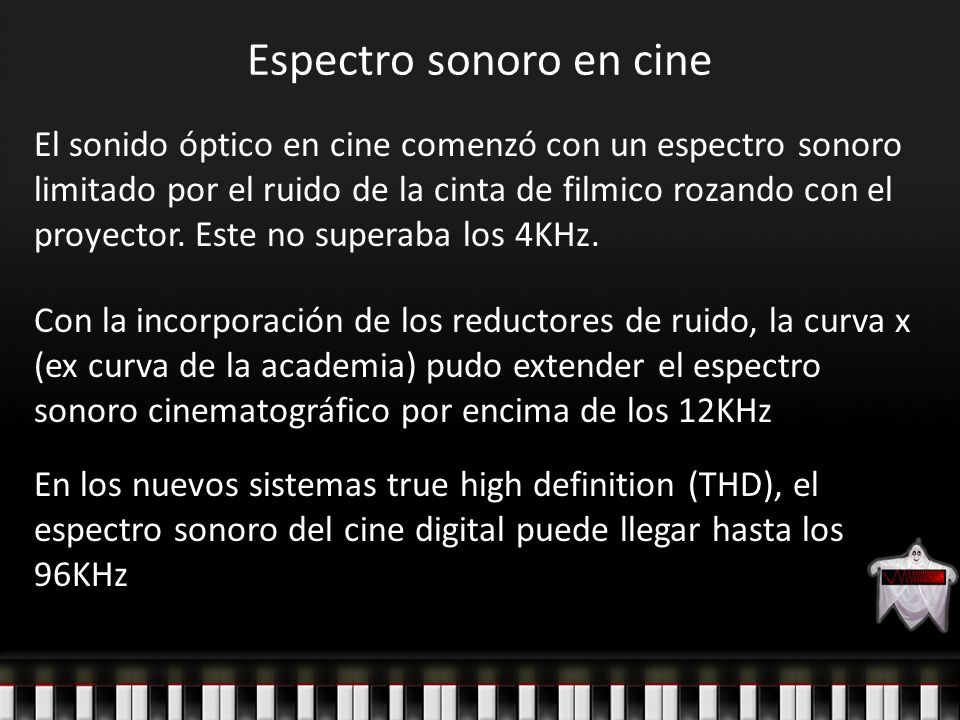

10 Espectro sonoro en cine
El sonido óptico en cine comenzó con un espectro sonoro limitado por el ruido de la cinta de filmico rozando con el proyector. Este no superaba los 4KHz. Con la incorporación de los reductores de ruido, la curva x (ex curva de la academia) pudo extender el espectro sonoro cinematográfico por encima de los 12KHz En los nuevos sistemas true high definition (THD), el espectro sonoro del cine digital puede llegar hasta los 96KHz

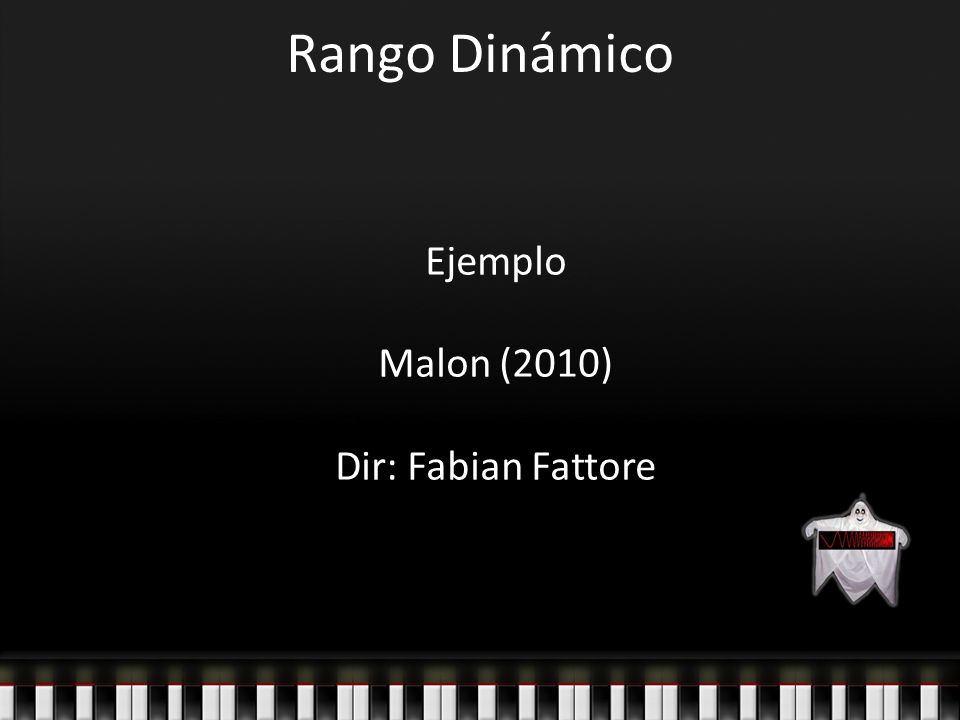

11 Rango Dinámico Ejemplo Malon (2010) Dir: Fabian Fattore

12 Rango Dinámico Presion Sonora medible en W/m2 o Pascales [Pa]
Umbral Audición: 20µPa (0,00002 Pa) Umbral Dolor: entre 100 y 120dB (20 Pa) DeciBel (dB) > Unidad Logarítmica Referencial dB= 20 . log . Pa a medir Pa referencia

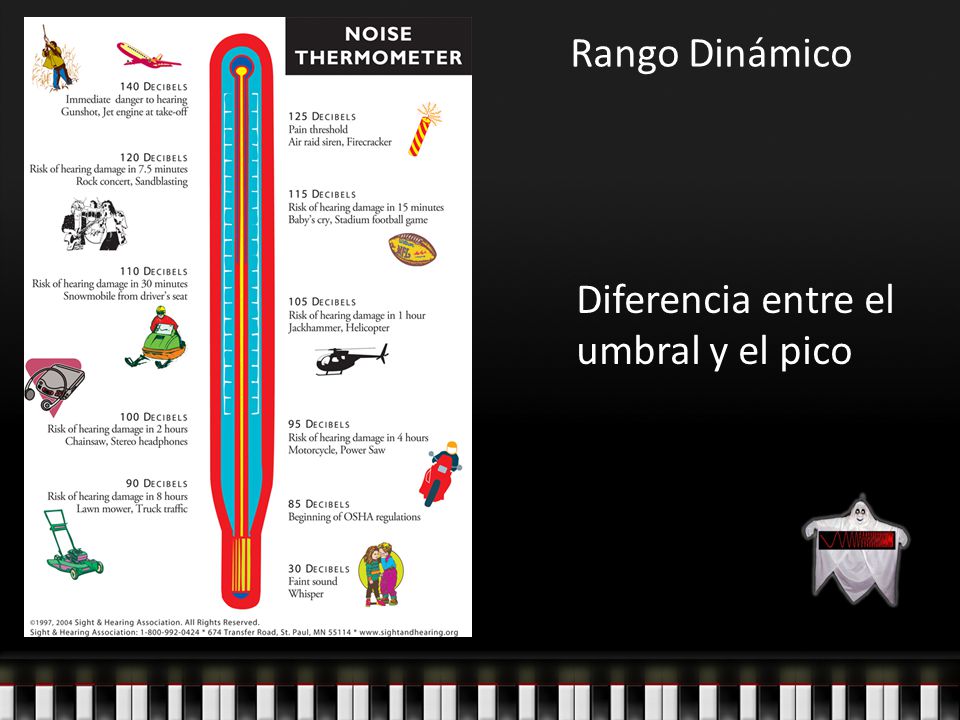

13 Rango Dinámico Diferencia entre el umbral y el pico

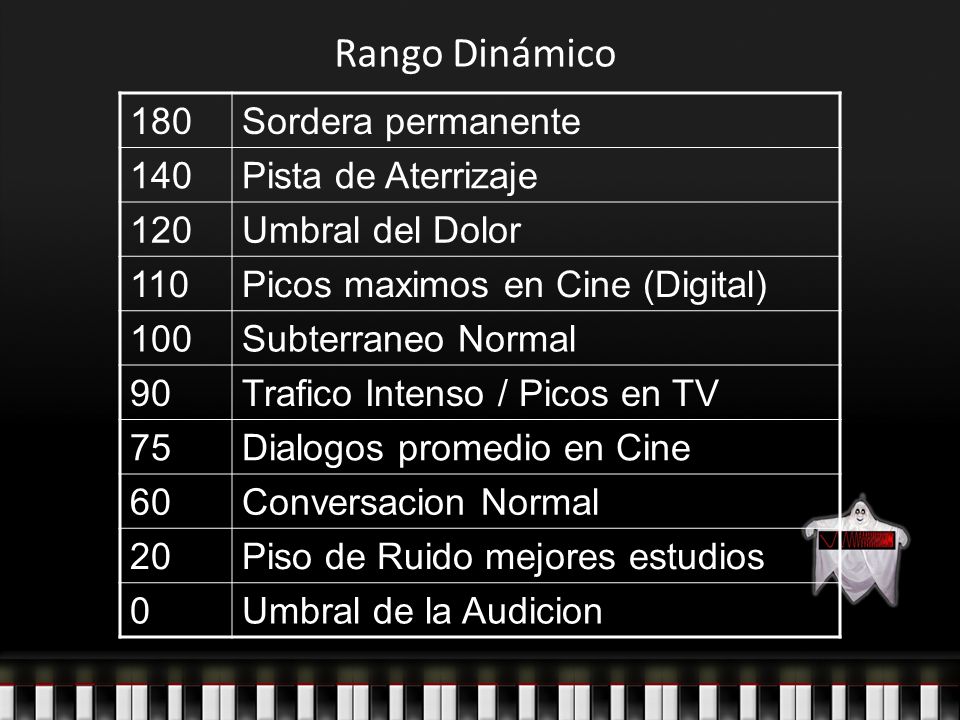

14 Rango Dinámico 180 Sordera permanente 140 Pista de Aterrizaje 120
Umbral del Dolor 110 Picos maximos en Cine (Digital) 100 Subterraneo Normal 90 Trafico Intenso / Picos en TV 75 Dialogos promedio en Cine 60 Conversacion Normal 20 Piso de Ruido mejores estudios Umbral de la Audicion

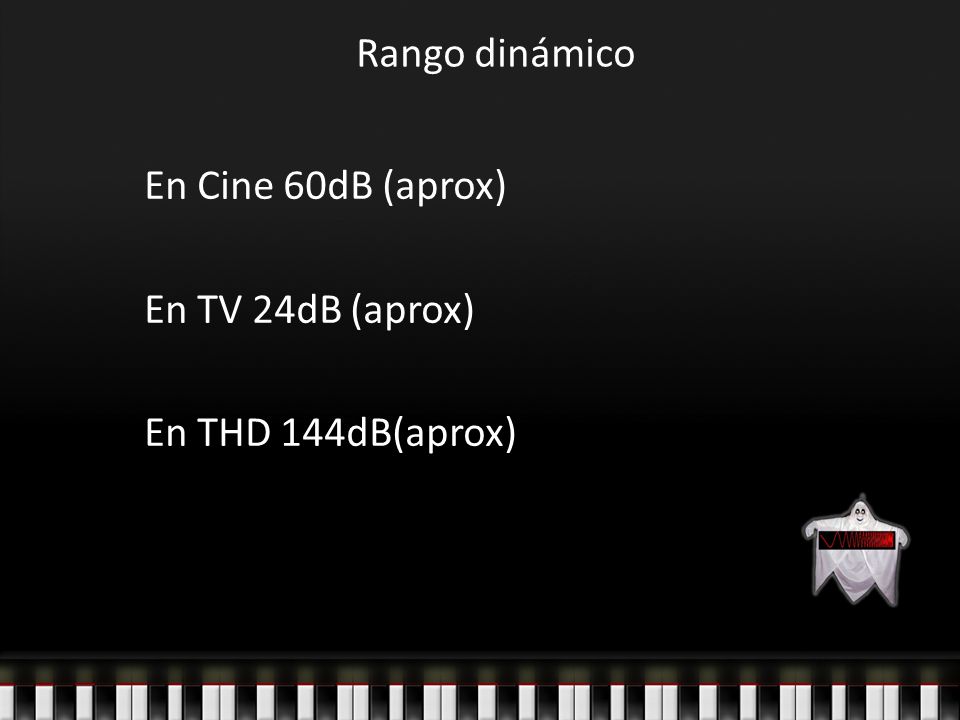

15 Rango dinámico En Cine 60dB (aprox) En TV 24dB (aprox) En THD 144dB(aprox)

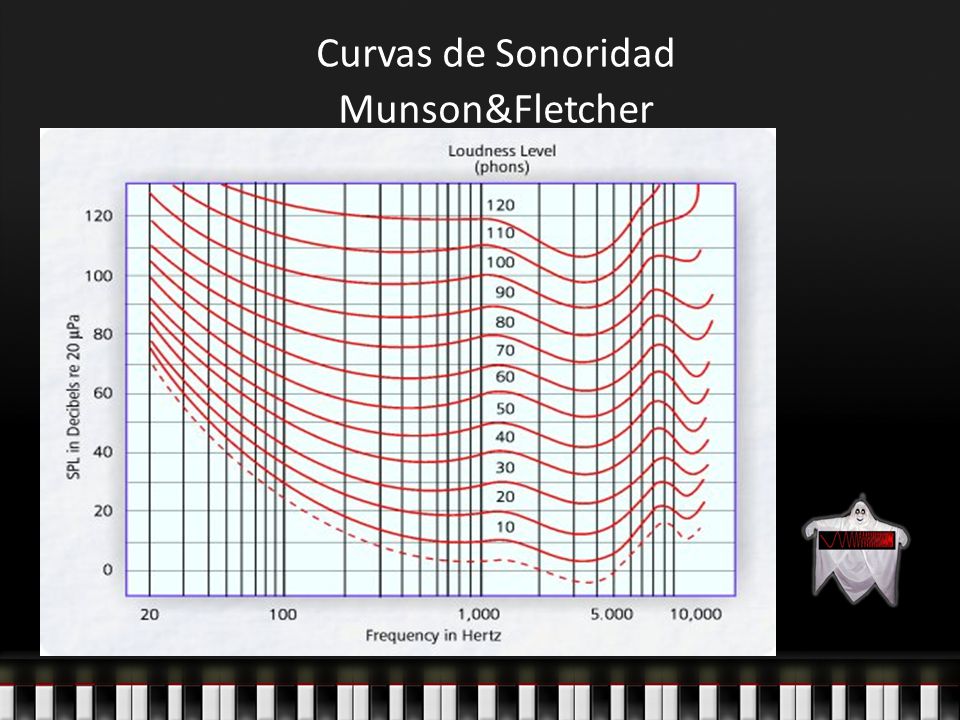

16 Curvas de Sonoridad Munson&Fletcher

17 Niveles de referencia En Cine -20dB fs rms = 85dB spl En TV -20dB fs rms = 79dB spl En Música entre -12 y -16dB fs rms = entre 76 y 82 dB spl

18 Conclusión Espectro de frecuencias audibles ( 20Hz a 20KHz ) Rango dinámico (dif entre piso de ruido y saturacion ) deciBeles (unidad logarítmica) Umbrales (0 a 120dB) Curvas de sonoridad (Munson Fletcher)
