CONTAMINACIÓN ACÚSTICA

Presentación del tema: "CONTAMINACIÓN ACÚSTICA"— Transcripción de la presentación:

1 CONTAMINACIÓN ACÚSTICA
¿Hace ruido el árbol que cae cuando no hay nadie para escucharlo? ¿Contamina acústicamente?

2 Índice Ruido Niveles Contaminación Medidores Salud Ley

3 RUIDO Sonido indeseado y, por tanto, molesto.
Sonido  Presión  Pascales = N/m2 escalas logarítmicas  decibelio (dB) n = 10 * log R/R0 Suma de potencias A B 65 dB dB = 135 dB W= 3,16 x 10-6 W W= 10-5 W W(A+B)= 1,316 x 10-5 W L(A+B) = 71,2 dB

4 RUIDO Tipos de ruido (espectro) RUIDO BLANCO RUIDO ROSA RUIDO MARRÓN
Tipos de ruido (contaminantes) RUIDO AMBIENTAL RUIDO ESPECÍFICO RUIDO INICIAL

5 NIVELES Nivel de Presión Sonora (NPS) SPL (Sound Pressure Level)
Nivel de Presión Sonora PONDERADA A Nivel Sonoro Equivalente Otros niveles

6 *Nivel de Presión Sonora (NPS)*
Lp = NPS (dB) = 20 * log ( Prms / P0 ) Prms : Valor cuadrático medio de la presión medida. P0 : Presión de referencia = 20 µPa medida más sencilla <=> independiente de f Presión sonora ≠ Potencia sonora

7 *Nivel de presión sonora ponderada A*
Respuesta subjetiva del oído Medida normalizada dB(A) LA = LP + corrección  Otras ponderaciones

8 * Otras ponderaciones *
Ponderaciones B, C y D

9 * Nivel sonoro Equivalente *
Nivel continuo que tiene la misma energía acústica ponderada A que el ruido fluctuante real durante el mismo periodo de tiempo. T : Tiempo total de medida. pA(t) : Presión acústica instantánea ponderada A. P0 : Presión de referencia = 20 µPa.

10 fluctuaciones del nivel
* Otros niveles * Nivel sonoro promedio día-noche LDN LAeq + 10 dB  h h Nivel de contaminación de ruido fluctuaciones del nivel LNP = LAeq + k*ß ß : Desviación estándar del nivel instantáneo durante el periodo. k : Constante de valor 2,56

11 * Otros niveles * Nivel de Exposición sonora SEL
pA(t) : presión instantánea ponderada A P0 : presión de referencia 20 µPa t0 : tiempo de referencia 1 segundo t2 - t1 : intervalo de tiempo que incluye todo el ruido

12 Molestia y control de ruido
CONTAMINACIÓN Fuentes de ruido Molestia y control de ruido

13 * Fuentes de ruido * Tráfico rodado (80 %) Industrias
Instalaciones recreativas Al aire libre Ferrocarriles Tráfico Aéreo

14 * Molestia y control de ruido *
Molestia de ruido Salud (audición) Inteligibilidad de la palabra niveles 50 dB  elevamos la voz + 10 dB  3 – 6 dB >> ÍNDICE DE ARTICULACIÓN << insatisfactorio < 0,3 < aceptable < 0,5 < bueno < 0,7 < excelente

15 * Molestia y control de ruido *
“tecnología para obtener un ruido ambiental aceptable” Diferentes categorías Control en la fuente Control en la vía de transmisión Medidas protectoras en el receptor Normas de control Entorno de prueba Volumen de la fuente Tipo de ruido Grado de precisión Ponderación en frecuencia Analizadores

16 objetivo, datos necesarios y medidas
MEDIDORES objetivo, datos necesarios y medidas Espectro del ruido Nivel de ruido Tipo de ruido Portabilidad del instrumento

17 * Tipos * Sonómetros Dosímetros Análisis detallado en laboratorio

18 * Sonómetros * nivel de presión sonora (ponderado en t y f)
Pequeño tamaño, poco peso y a pilas

19 <* Micrófono *> Sensibilidad Efectos ambientales
En frecuencia En ángulo de incidencia Perpendicular o frontal Horizontal Efectos ambientales Tipos de micrófonos Condensador Prepolarizados (ELECTRET) Piezoeléctricos

20 <* Ponderación, Promediador, Indicador*>
En frecuencia A y C (“allpass”) En tiempo Ponderación exponencial fast (125 ms) slow (1000 ms) Norma IEC 804 Indicador Analógico Cuasi analógico Digital

21 <* Grado de precisión *>
Tipo 0 (clase 0) Linealidad Desviaciones en frecuencia Desviaciones en la omnidireccionalidad Tipo 1 (clase 1) Precisión plana Tipo 2 (clase 2) Propósito general Obligación de ponderación A

22 * Dosímetros * Dosis de ruido
Exposición al ruido de una persona Ambiente laboral 85 – 90 dB(A)  dosis 100% Se llevan encima (colocación y orientación)

23 * Análisis detallado en laboratorio *
Análisis del espectro Filtros Analizador de bandas de octava Analizador de banda de tercio de octava Analizador de nivel de ruido Análisis en tiempo real Analizador en tiempo real de un canal Analizador en tiempo real de dos canales Analizador en tiempo real por bancos de filtro en paralelo Analizador FFT

24 OÍDO Y SALUD 20Hz Hz 8000 Hz (adultos) 20 µPa – 100 Pa

25 * Problemas * Pérdida de audición Trauma acústico
Excesiva energía acústica Explosiones Desplazamiento temporal del umbral Típico pitido Desplazamiento permanente del umbral sordera profesional 2 – 3 horas diarias a 90 dB

26 <* Pérdida de audición *>
Bach 52 años Shubert

27 <* Otros efectos *>
Efectos fisiológicos Funciones vitales Sistema nervioso central Efectos psicológicos Efectos sobre el sueño Efectos sobre la conducta Efectos en la memoria Efectos en la atención Efectos en el embarazo Efectos sobre los niños …

28 LEY Organizaciones ESPAÑA R.A.M.N.I.P. El proyecto de Ley 11-09-2003
Ruido => actividad molesta El proyecto de Ley Clasifica emisores acústicos Propone sanciones No estipula el límite de ruido

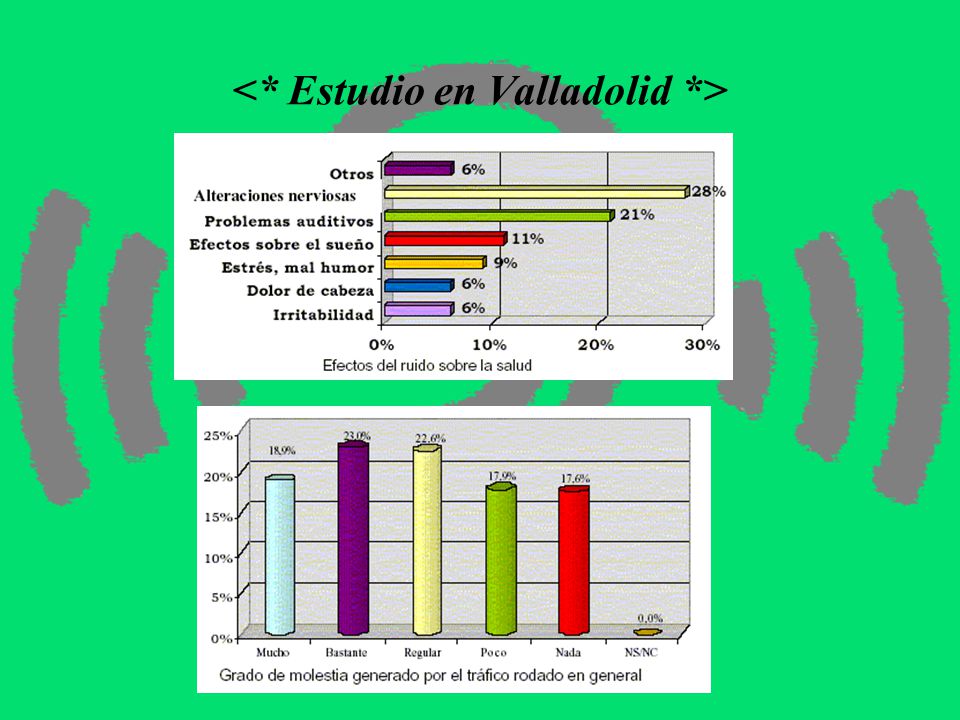

29 <* Estudio en Valladolid *>

30 Página web de una organización
Muchas Gracias. ¬
