1 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 1 Ingeniería en Automación: Etapas típicas de un proyecto Docente: Ing Adrián E. Ronconi

2 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 2 Ingeniería en Automación: Etapas típicas de un proyecto 1.Especificación técnica 2.Ingeniería básica 3.Ingeniería de detalle 4.Compras, construcción 5.Programación 6.Recepción de equipos, tableros 7.Montaje y puesta en marcha 8.Prueba de arranque final 9.Emergentes post arranque 10.Documentación

3 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 3 Ingeniería en Automación: Etapas típicas de un proyecto Especificación técnica –Preguntas ¿qué?, ¿para?, ¿cómo? –Puede diferir mucho si se trata de: Equipo llave en mano Modificación de equipo existente

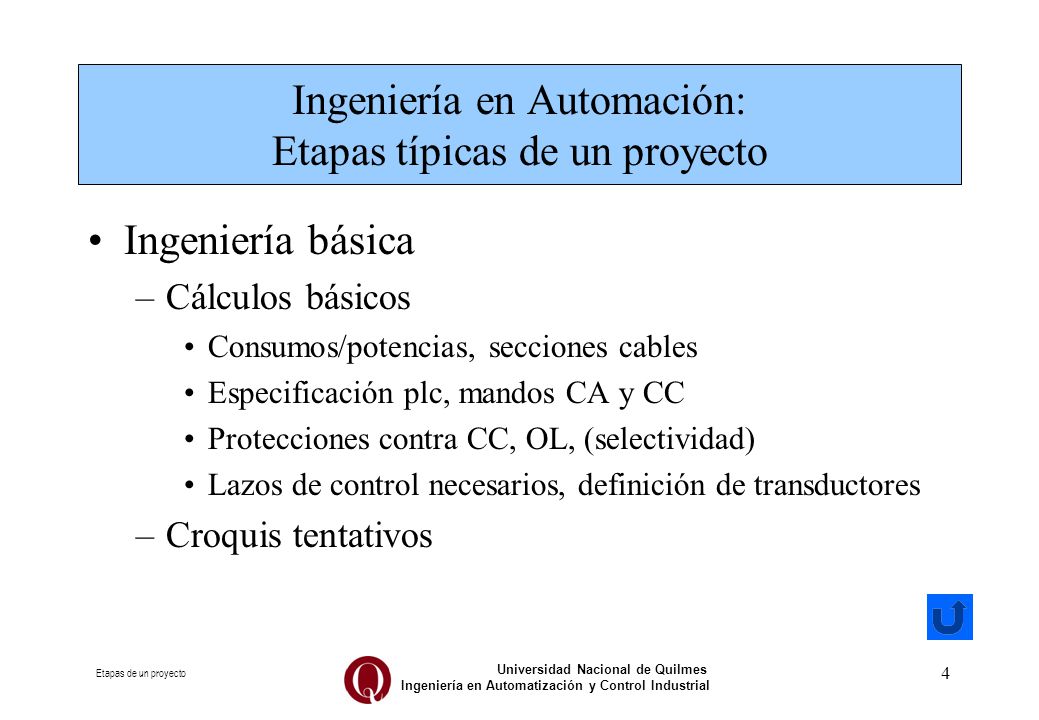

4 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 4 Ingeniería en Automación: Etapas típicas de un proyecto Ingeniería básica –Cálculos básicos Consumos/potencias, secciones cables Especificación plc, mandos CA y CC Protecciones contra CC, OL, (selectividad) Lazos de control necesarios, definición de transductores –Croquis tentativos

5 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 5 Ingeniería en Automación: Etapas típicas de un proyecto Ingeniería de detalle –Constructivos –Lista materiales: cables, sensores, plc, mandos, etc. –Trifilares –Funcionales: tableros CA/CC, I/O –Schedule de tiempos Project (.mpp) con tareas preparada, parada y postparada (cálculo de HH) Tener precaución con el solapamiento con tareas de otro rubro. Concepto de camino crítico

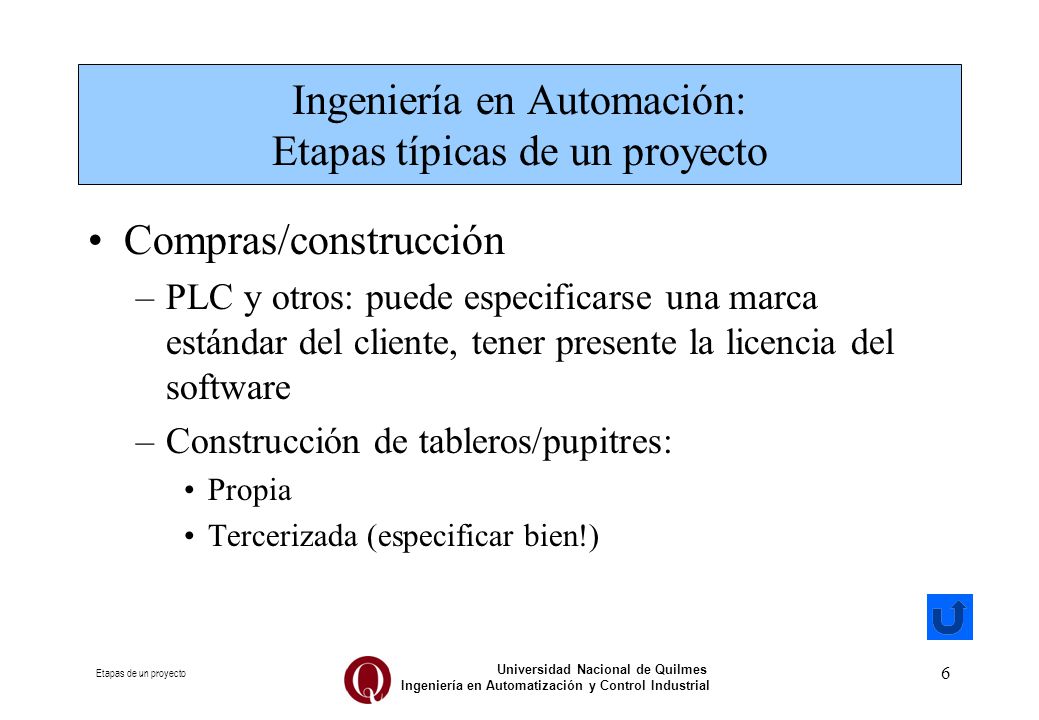

6 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 6 Ingeniería en Automación: Etapas típicas de un proyecto Compras/construcción –PLC y otros: puede especificarse una marca estándar del cliente, tener presente la licencia del software –Construcción de tableros/pupitres: Propia Tercerizada (especificar bien!)

7 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 7 Ingeniería en Automación: Etapas típicas de un proyecto Programación –Parametrización drives CC y/o CA –Parametrización de módulos inteligentes y/o dedicados –Aplicación plc IEC, ladder, etc Puede pedirse un estándar del cliente (por ej todo en secuencial) Simulación –Aplicación scada Chequear bien alarmística Contemplar trendings de variables críticas para proceso y mantenimiento Pueden pedirse registros para realizar monitoreo a condición (mantenimiento)

8 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 8 Ingeniería en Automación: Etapas típicas de un proyecto Recepción, verificación de tableros –Pueden probarse En el proveedor mismo En planta, en el lugar definitivo –Puede probarse en forma parcial o completa algún equipo con algún actuador similar pero de menos potencia.

9 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 9 Ingeniería en Automación: Etapas típicas de un proyecto Montaje y puesta en marcha –Montaje de tableros, motores, sensores (hacer incapié en el montaje y protección de los mismos), actuadores, etc. –Tendido de cables –Conexionado –Pruebas 1: Primero debe hacerse una prueba efectiva de todos los pulsantes de emergencia Potencia, fases de entrada. Antes de insertar potencia debe corroborarse con un óhmetro que no existan cortocircuitos. Sensores: discretos y analógicos Motores asincrónicos trifásicos: sentido de giro, medir consumo, ajuste de protección

10 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 10 Ingeniería en Automación: Etapas típicas de un proyecto Montaje y puesta en marcha –Pruebas 2: Actuadores varios –EV: hidraúlicas, neumáticas –Servoválvulas –Servomotores Mandos de CA y CC –Respuesta al escalón en vacío y con carga, ajustar constantes en los reguladores de corriente y tensión. –Registrar corriente y velocidad para un escalón (0 a máxima). Ajustar protecciones. Esto es importante ante un reclamo en garantía. Prueba con operador –Deben probarse los distintos equipos desde los respectivos comandos con el mismo operador. Es útil dado el mismo se va familiarizando.

11 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 11 Ingeniería en Automación: Etapas típicas de un proyecto Prueba de arranque final –Sumo cuidado con desbloqueos, métodos y normas de seguridad. –Deben probarse los equipos en forma conjunta generando productos finales en sus valores extremos (cumpliendo con la especificación) –Concepto de curva de arranque

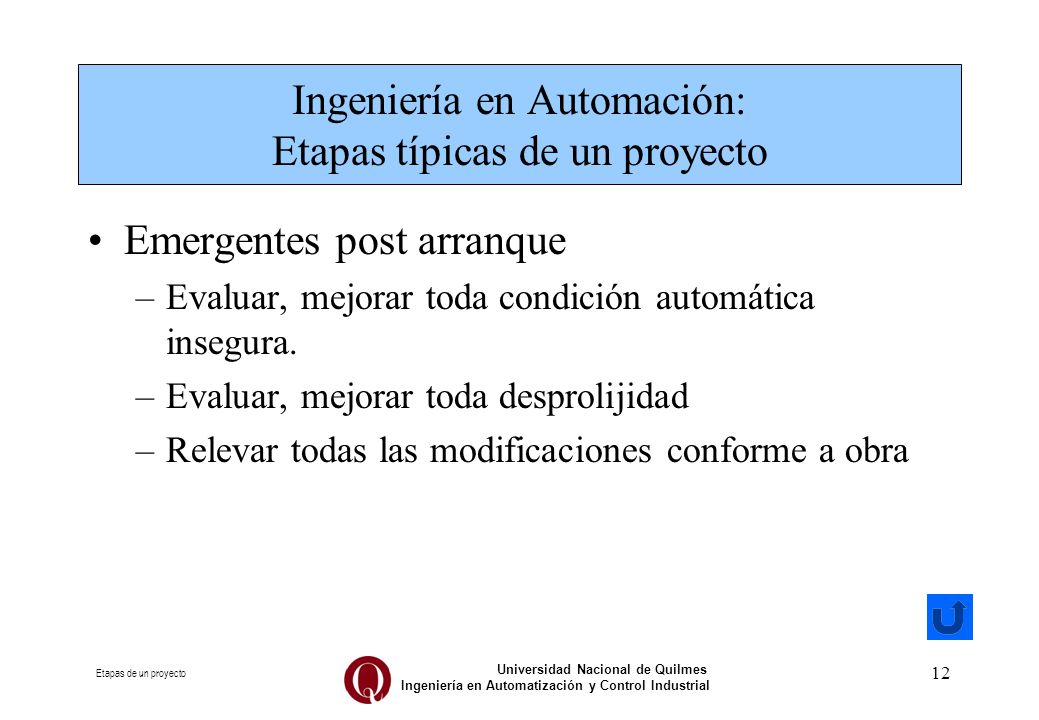

12 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 12 Ingeniería en Automación: Etapas típicas de un proyecto Emergentes post arranque –Evaluar, mejorar toda condición automática insegura. –Evaluar, mejorar toda desprolijidad –Relevar todas las modificaciones conforme a obra

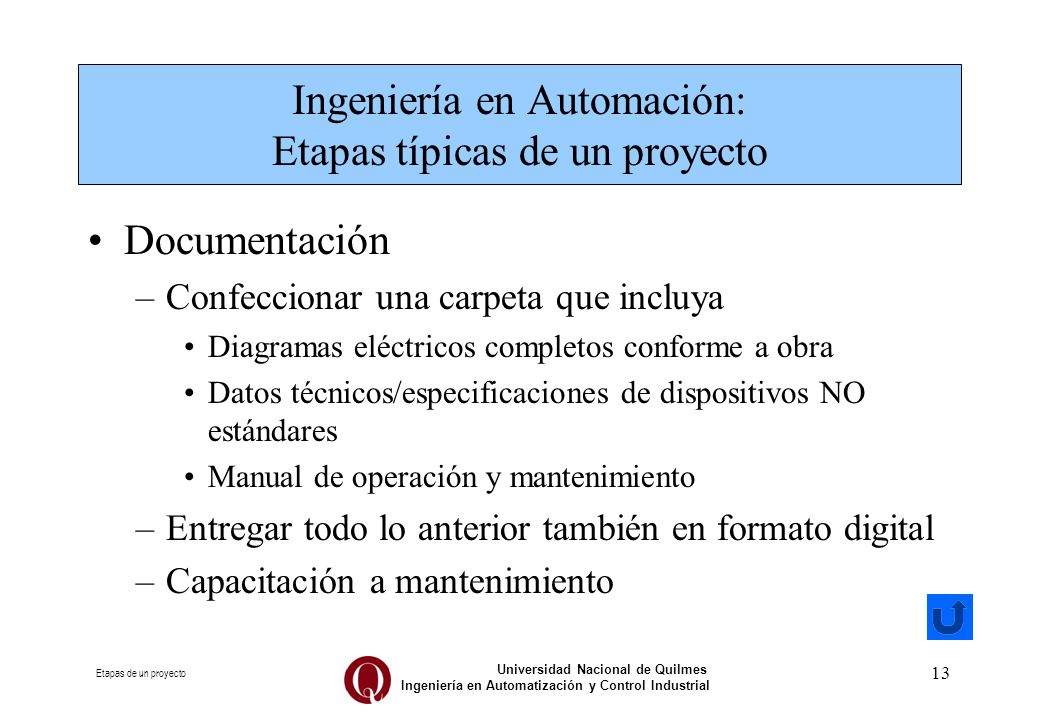

13 Etapas de un proyecto Universidad Nacional de Quilmes Ingeniería en Automatización y Control Industrial 13 Ingeniería en Automación: Etapas típicas de un proyecto Documentación –Confeccionar una carpeta que incluya Diagramas eléctricos completos conforme a obra Datos técnicos/especificaciones de dispositivos NO estándares Manual de operación y mantenimiento –Entregar todo lo anterior también en formato digital –Capacitación a mantenimiento
