El datum primario establece la orientación de la parte (estabiliza la parte) hacia el cuadro de referencia de datum. El datum secundario localiza la parte.

Presentación del tema: "El datum primario establece la orientación de la parte (estabiliza la parte) hacia el cuadro de referencia de datum. El datum secundario localiza la parte."— Transcripción de la presentación:

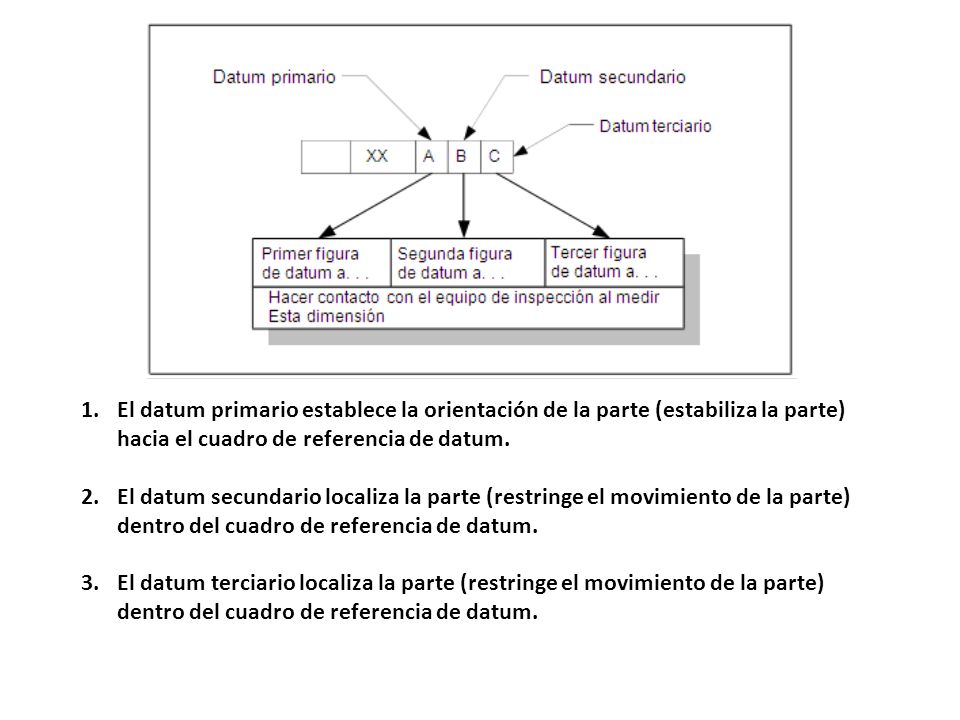

1 El datum primario establece la orientación de la parte (estabiliza la parte) hacia el cuadro de referencia de datum. El datum secundario localiza la parte (restringe el movimiento de la parte) dentro del cuadro de referencia de datum. El datum terciario localiza la parte (restringe el movimiento de la parte) dentro del cuadro de referencia de datum.

2 Aplicación de Sistemas de referencia
Las mediciones no se pueden hacer de superficies teóricas (El diseño esta definido sin tener en cuenta las tolerancias dimensionales , errores de forma y la rugosidad). Por lo tanto: Se supone simulada por el equipo de procesamiento (placas de superficie, galgas, mesas de máquinas y prensas.) Equipo de procesado no es perfecto, pero está hecho con precisión suficiente para simular datums. Los tres planos mutuamente perpendiculares de un marco de referencia de datos proporcionan el origen y dirección para las mediciones de puntos de referencia a características.

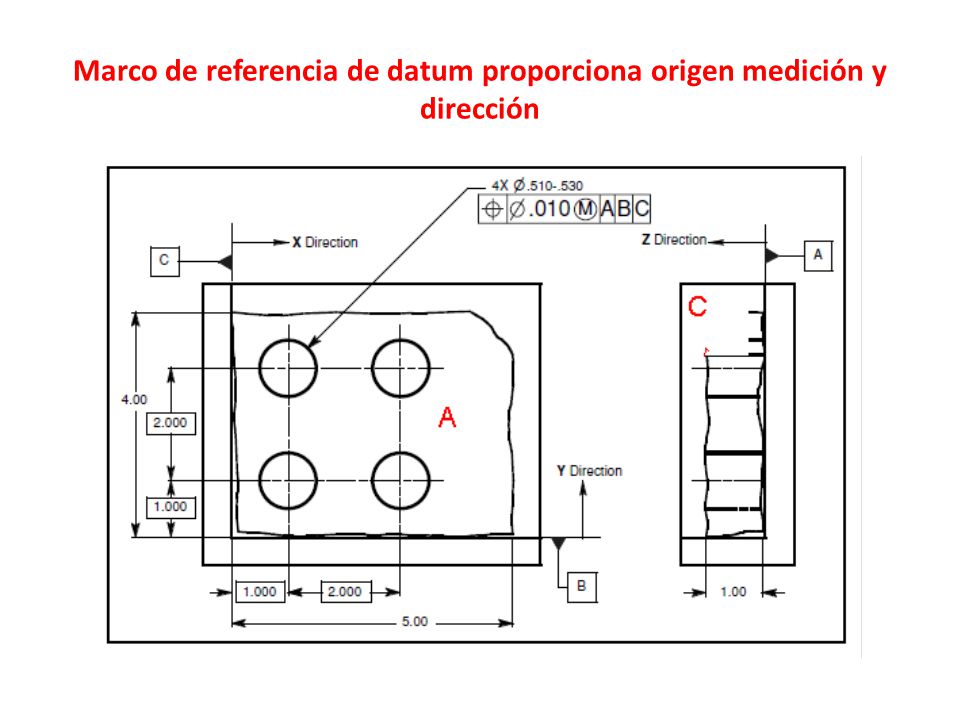

3 Marco de referencia de datum proporciona origen medición y dirección

4 La selección de los puntos de referencia secundarias y terciarias depende de las características:

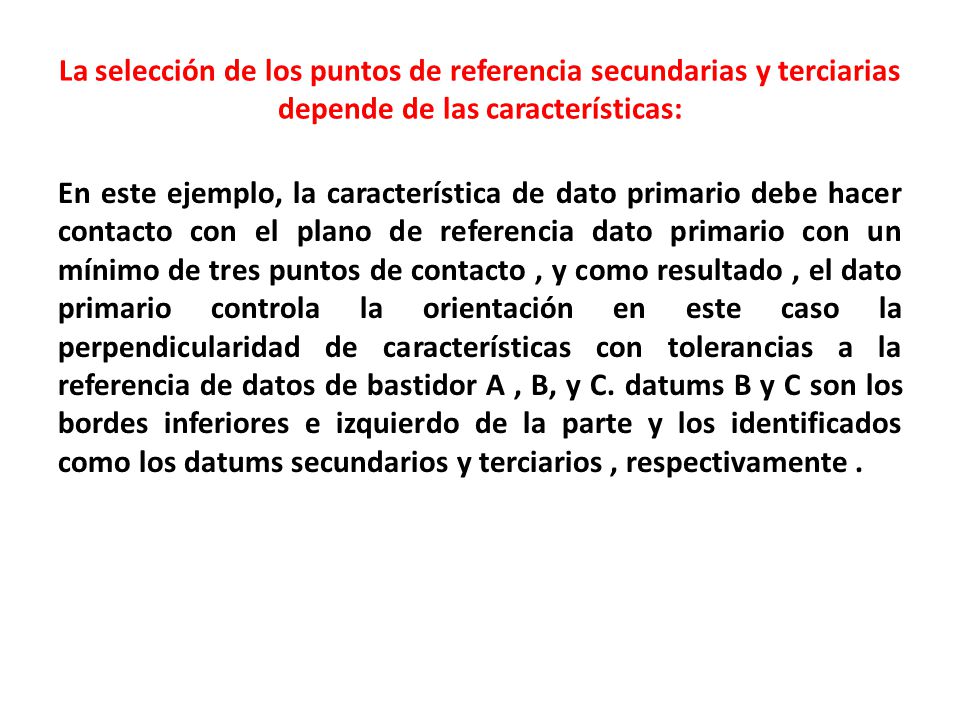

En este ejemplo, la característica de dato primario debe hacer contacto con el plano de referencia dato primario con un mínimo de tres puntos de contacto , y como resultado , el dato primario controla la orientación en este caso la perpendicularidad de características con tolerancias a la referencia de datos de bastidor A , B, y C. datums B y C son los bordes inferiores e izquierdo de la parte y los identificados como los datums secundarios y terciarios , respectivamente .

5 Datum Selección de características

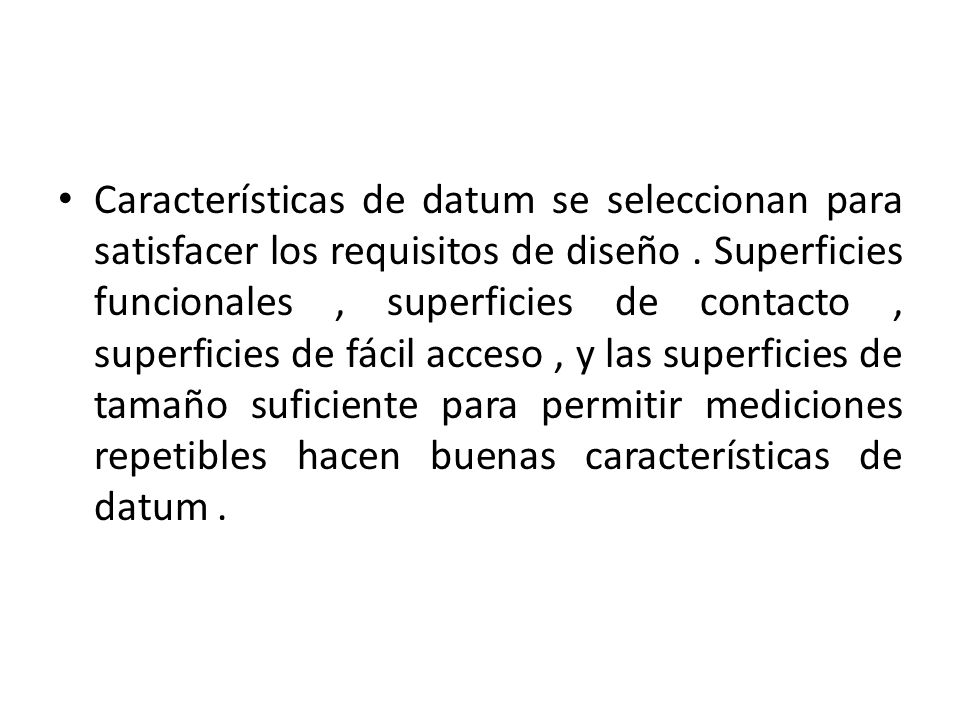

Características de datum se seleccionan para satisfacer los requisitos de diseño. Al seleccionar datum cuenta , el diseñador debe tener en cuenta las siguientes características : superficies funcionales Las superficies de contacto Superficies fácilmente accesibles Las superficies de tamaño suficiente para permitir mediciones repetibles Las características de datum deben ser fácilmente identificables en la pieza , si las piezas son simétricas o tienen características idénticas . La parte mas importantes es la del diseñador.

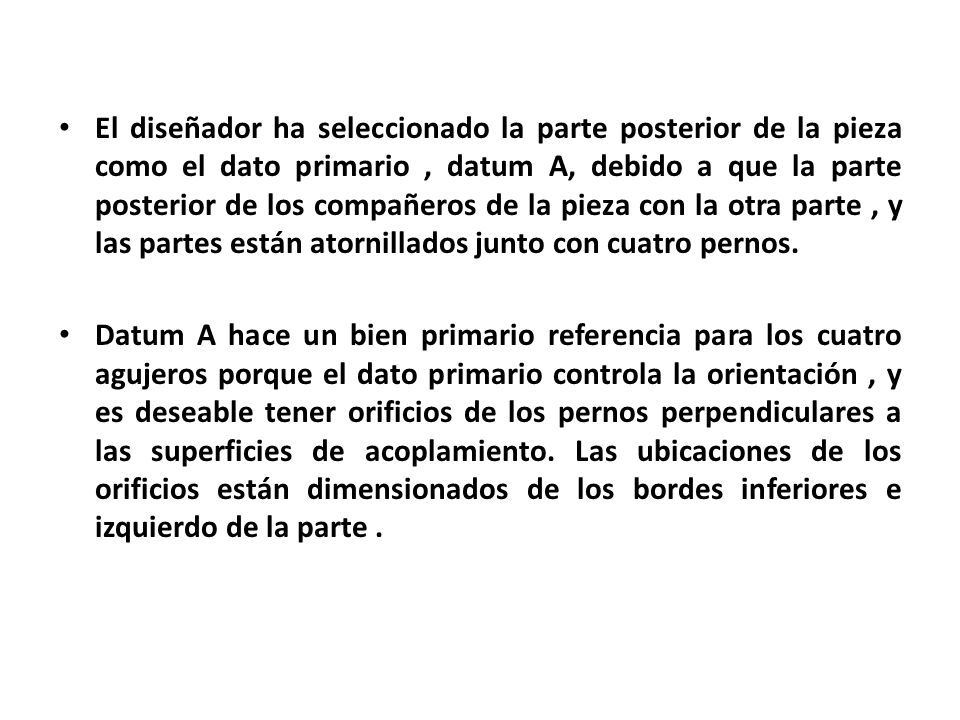

6 El diseñador ha seleccionado la parte posterior de la pieza como el dato primario , datum A, debido a que la parte posterior de los compañeros de la pieza con la otra parte , y las partes están atornillados junto con cuatro pernos. Datum A hace un bien primario referencia para los cuatro agujeros porque el dato primario controla la orientación , y es deseable tener orificios de los pernos perpendiculares a las superficies de acoplamiento. Las ubicaciones de los orificios están dimensionados de los bordes inferiores e izquierdo de la parte .

7 Datum B se especifica como el dato secundario, y datum C se especifica como el datum terciario en el marco de control de características . Superficies de referencia para la ubicación son seleccionadas por su importancia en relación con las características controladas . El borde inferior de la parte fue seleccionado como el punto de referencia secundaria debido a que es más grande que el borde izquierdo . El borde izquierdo podría haber sido seleccionado como el datum secundario si se tratara de una superficie de contacto.

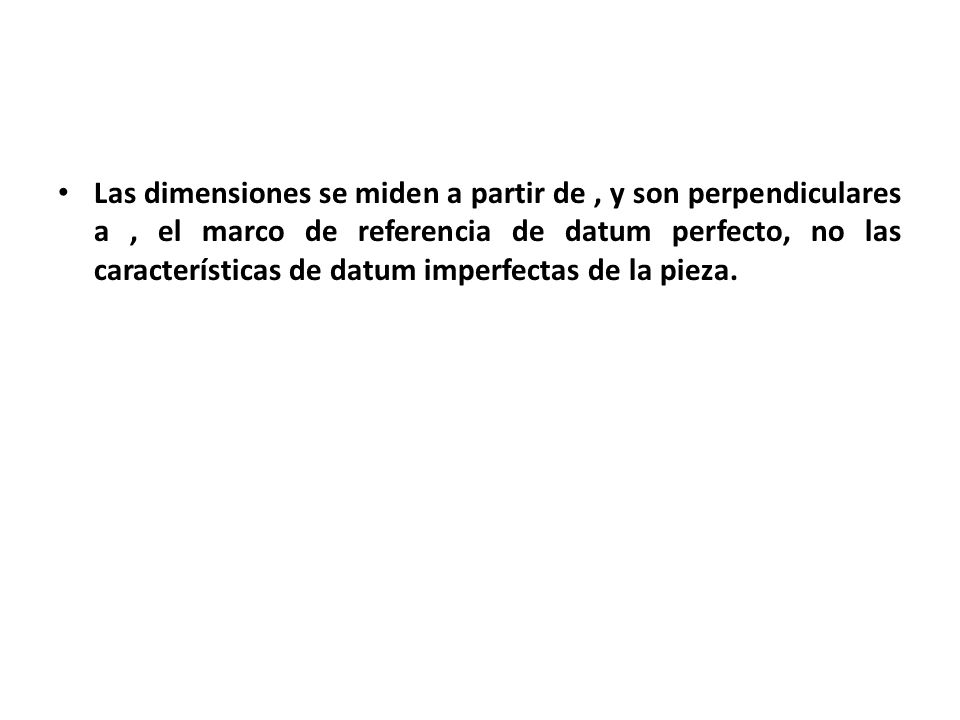

8 Las dimensiones se miden a partir de , y son perpendiculares a , el marco de referencia de datum perfecto, no las características de datum imperfectas de la pieza.

9 Dos tipos de características pueden ser especificados como puntos de referencia:
Características que no están sujetos a las variaciones de tamaño, tales como superficies planas planas. Características sujetas a variaciones de tamaño (también conocidas como funciones de características de tamaño y de tamaño)

10 Características de datum se seleccionan para satisfacer los requisitos de diseño . Superficies funcionales , superficies de contacto , superficies de fácil acceso , y las superficies de tamaño suficiente para permitir mediciones repetibles hacen buenas características de datum .
