1 1 Programa P.A.L.M. Microdisector Laser Tutorial 3/3 Tutorial 3/3 BARRA GENERAL BARRA GENERAL

2 2 Tutorial Programa P.A.L.M Microdisector Olympus 33.Parte 3:DEFINIR PUNTOS ACCION Y POSICION Comando FILE……………………………………….…pag.4 Comando EDIT………………………………………....pag.5 Comando VIEW………………………………………...pag.6 Comando MOVE…………………………....………….pag.7 Comando LASER…………………………………....…pag.8 Comando LASER MARKER………………………......pag.9 Comando LASER SETTINGS………………….....…..pag.10 Comando OTRAS FUNCIONES GENERALES…….pag.11 Comando OBJETIVO……………………………….....pag.12 Comando MODO DESPLAZAMIENTO……………...pag.13 Comando MODOS DE ACCION LASER………..…..pag.14

3 3 El programa “PALM Microdisector”permite desplazarse sobre la muestra y marcar diferentes zonas o posiciones de interés (“posiciones de referencia”) a los que poder volver automáticamente aunque se haya cambiado de plano/posición la muestra. E stablecer Posiciones de Referencia (REFERENCE POSITION)

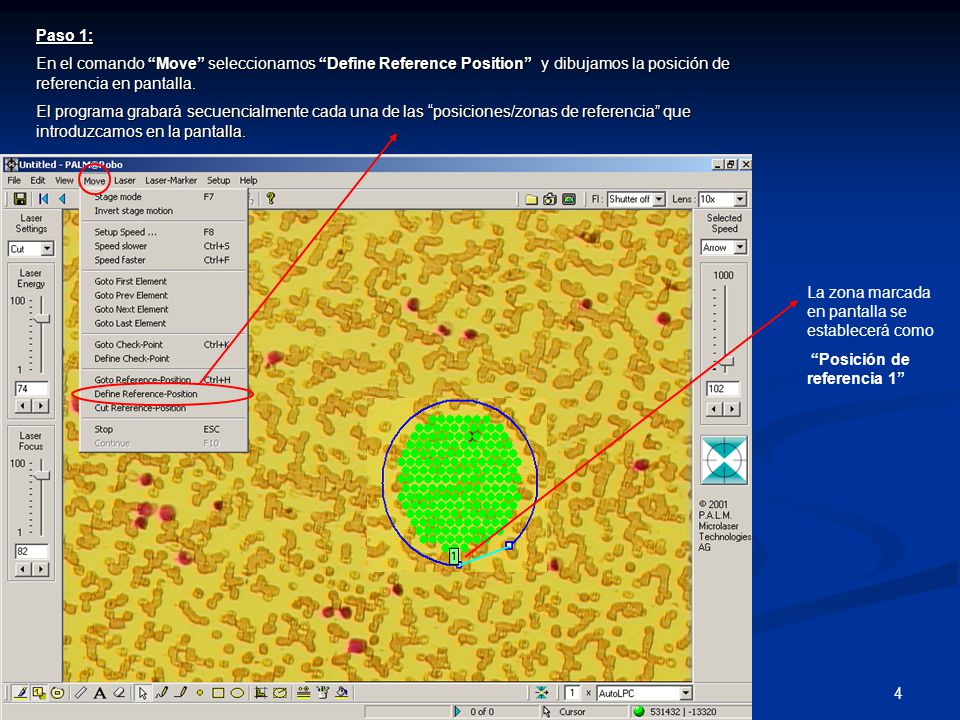

4 4 Paso 1: En el comando “Move” seleccionamos “Define Reference Position” y y y y dibujamos la posición de referencia en pantalla. El programa grabará secuencialmente cada una de las “posiciones/zonas de referencia” que introduzcamos en la pantalla. La zona marcada en pantalla se establecerá como “Posición de referencia 1”

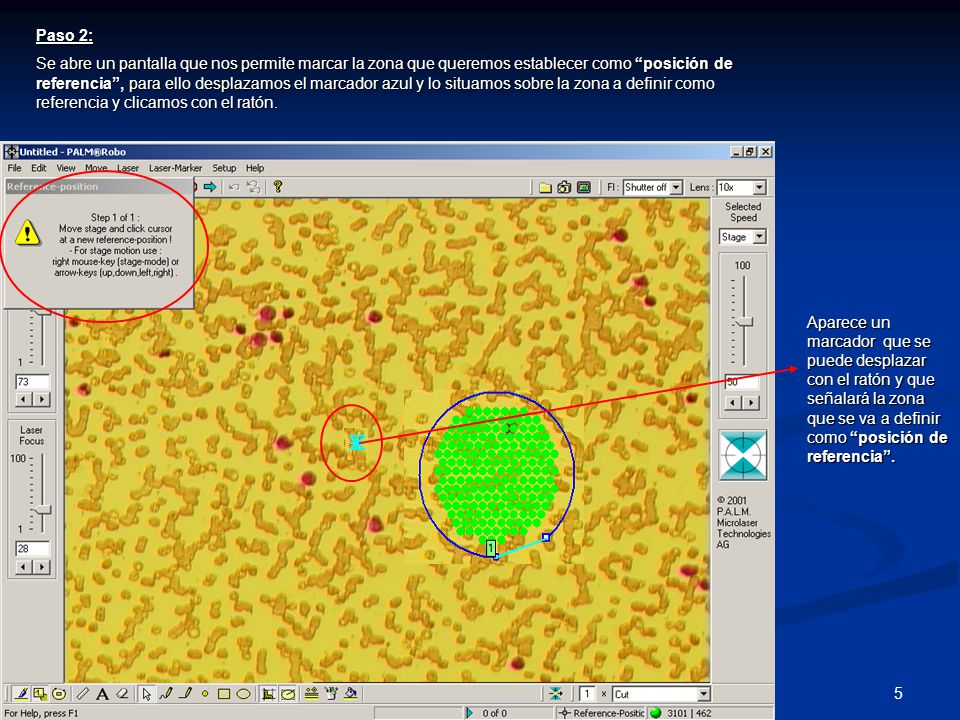

5 5 Paso 2: Se abre un pantalla que nos permite marcar la zona que queremos establecer como “posición de referencia”, para ello desplazamos el marcador azul y lo situamos sobre la zona a definir como referencia y clicamos con el ratón. Aparece un marcador que se puede desplazar con el ratón y que señalará la zona que se va a definir como “posición de referencia”.

6 6 Paso 3: Nos desplazamos a otro punto de la muestra e introducimos una segunda zona de interés del mismo :modo”Define reference position”, de este modo se establecerá una 2º “Posición de Referencia”. Definimos otra figura o posición de interés en una nueva zona de la muestra que se marcará como nueva posición de referencia: “Posición de referencia 2”

7 7 Paso 4: Aparece una pantalla que confirmará que la posición de referencia se ha establecido correctamente. Para eliminar una posición de referencia que no interese usamos el comando “Cut Reference Position” en el menú despegable “Move”

8 8 Final : Las Posiciones de referencia quedan grabados y el programa nos permitirá desplazarnos automáticamente de una posición a otra (aunque hayamos cambiado la muestra de campo). Para ello en el menú “Move” aplicamos: Go to FIRST/LAST element: la platina desplaza la muestra a la primera o última posición de referencia marcada en la serie. Go to PREV/NEXT element: la platina desplaza a la muestra a la primera o última posición de referencia marcada en la serie.

9 9 El programa “PALM Microdisector”permite desplazarse sobre la muestra y marcar diferentes puntos de acción de interés (“check points”) a los que poder volver automáticamente aunque se haya cambiado de plano/posición la muestra. E EE Establecer Puntos de Acción (CHECK POINTS)

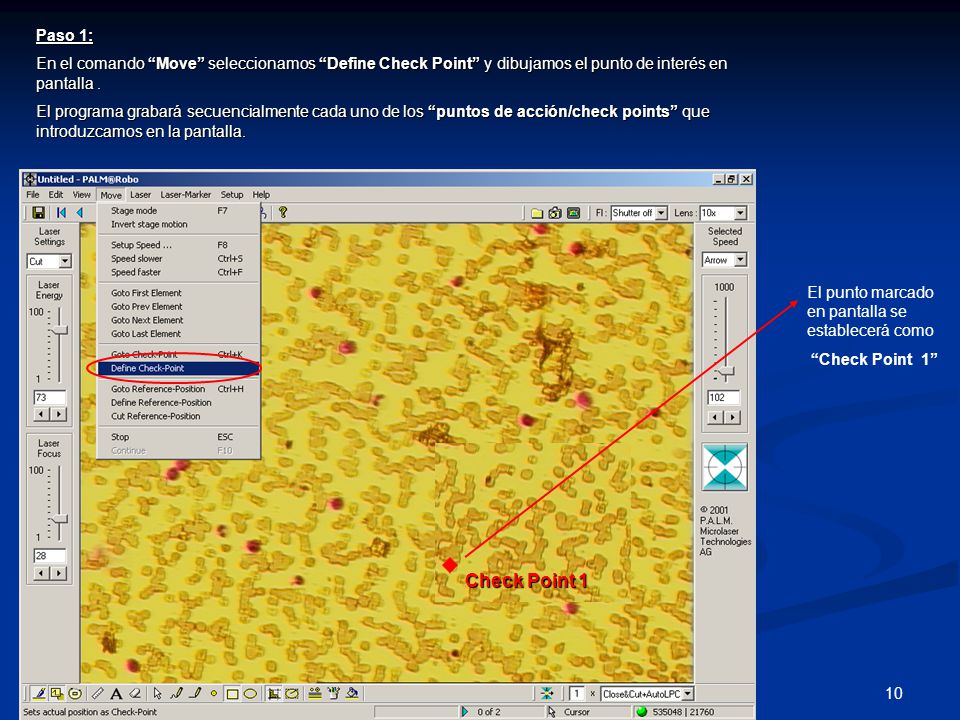

10 10 Paso 1: En el comando “Move” seleccionamos “Define Check Point” y dibujamos el punto de interés en pantalla. El programa grabará secuencialmente cada uno de los “puntos de acción/check points” que introduzcamos en la pantalla. El punto marcado en pantalla se establecerá como “Check Point 1” Check Point 1

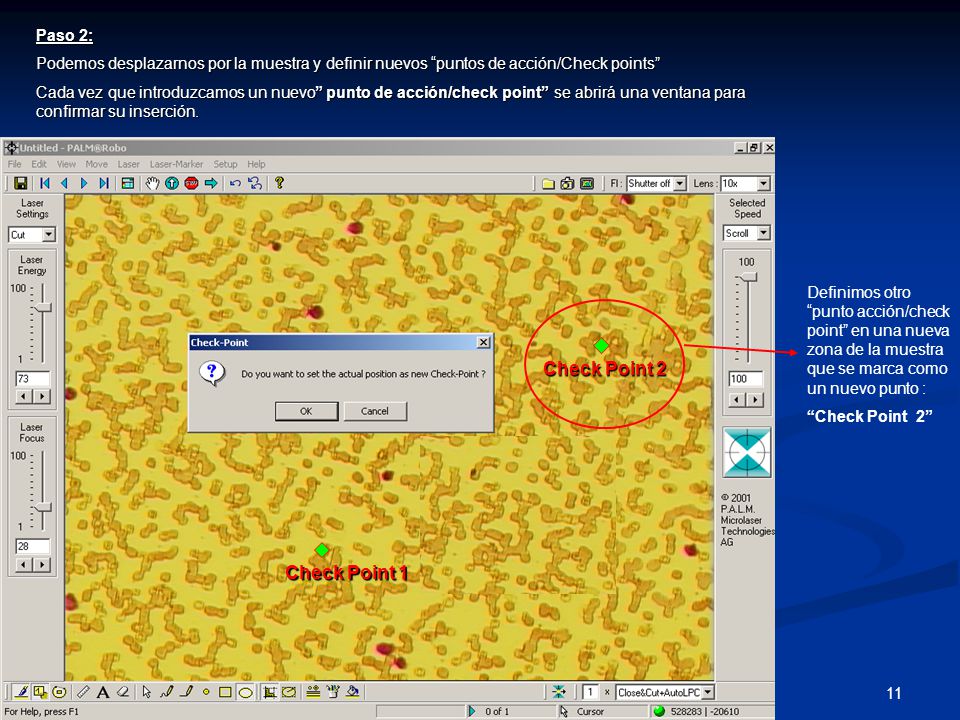

11 11 Paso 2: Podemos desplazarnos por la muestra y definir nuevos “puntos de acción/Check points” Cada vez que introduzcamos un nuevo” punto de acción/check point” se abrirá una ventana para confirmar su inserción. Definimos otro “punto acción/check point” en una nueva zona de la muestra que se marca como un nuevo punto : “Check Point 2” Check Point 1 Check Point 2
