“Las Turbinas a Gas y su Tecnología”

Presentación del tema: "“Las Turbinas a Gas y su Tecnología”"— Transcripción de la presentación:

1

2 “Las Turbinas a Gas y su Tecnología”

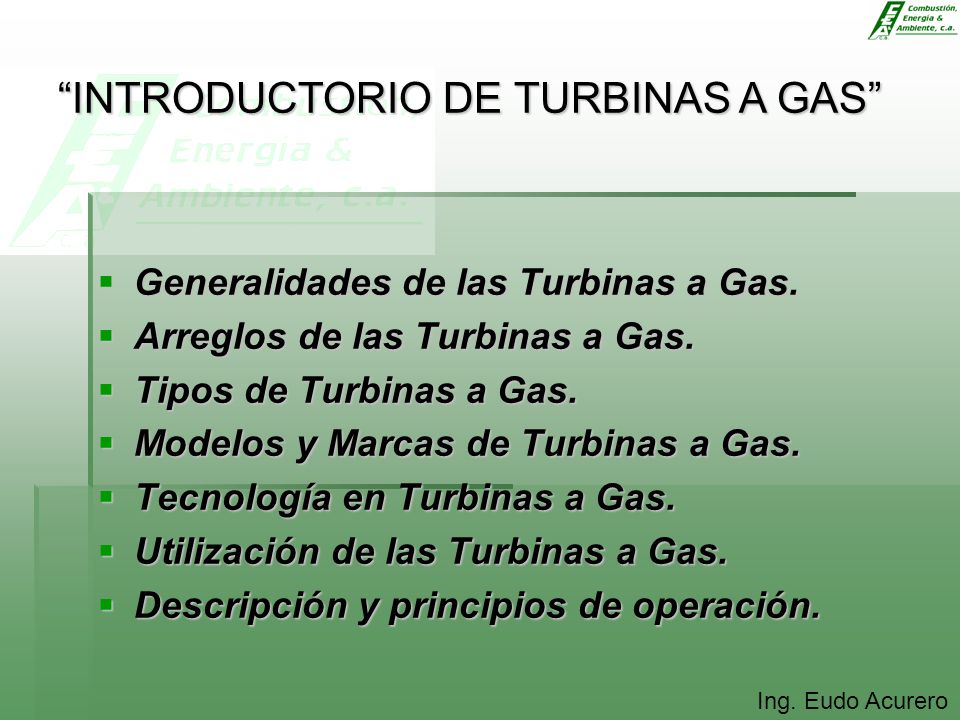

3 Generalidades de las Turbinas a Gas.
Arreglos de las Turbinas a Gas. Tipos de Turbinas a Gas. Modelos y Marcas de Turbinas a Gas. Tecnología en Turbinas a Gas. Utilización de las Turbinas a Gas. Descripción y principios de operación.

4 “INTRODUCTORIO DE TURBINAS A GAS”

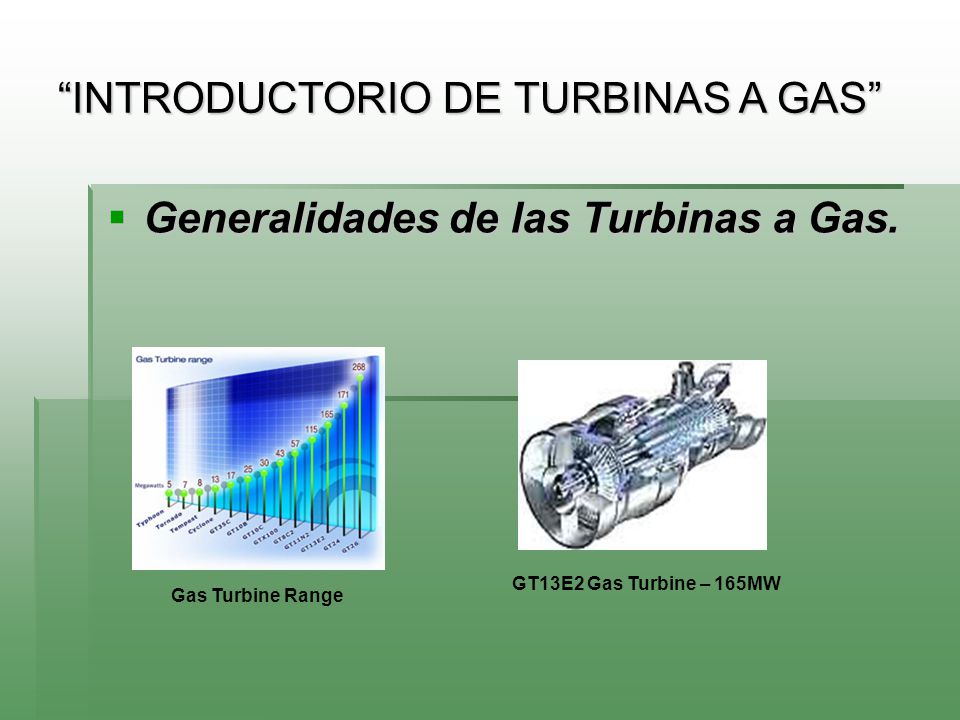

Generalidades de las Turbinas a Gas. GT13E2 Gas Turbine – 165MW Gas Turbine Range

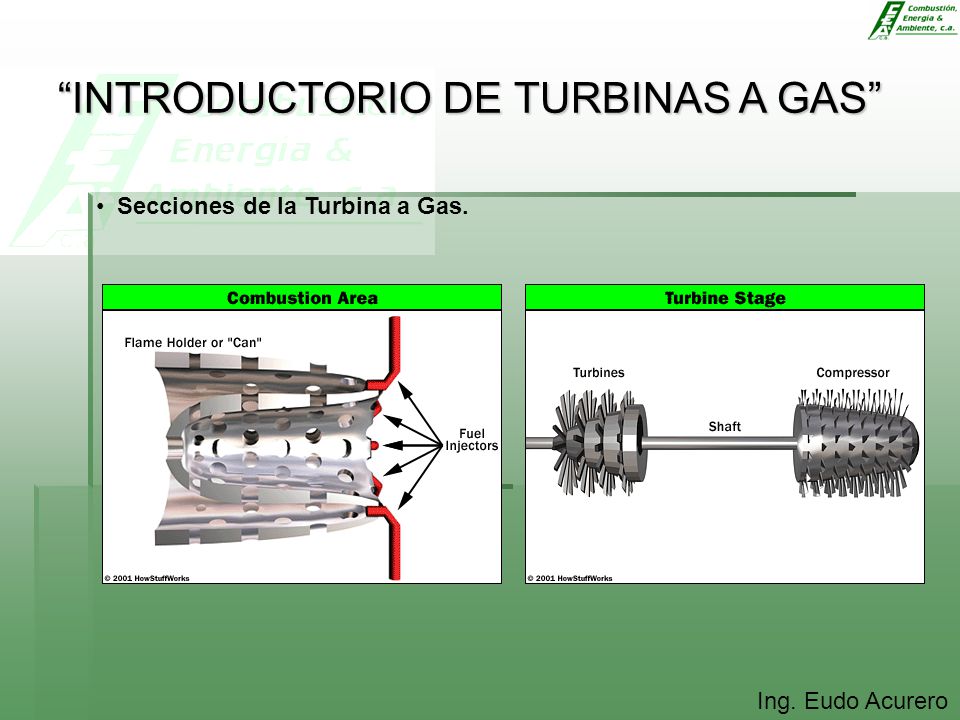

5 Secciones de la Turbina a Gas.


6 Secciones de la Turbina a Gas.

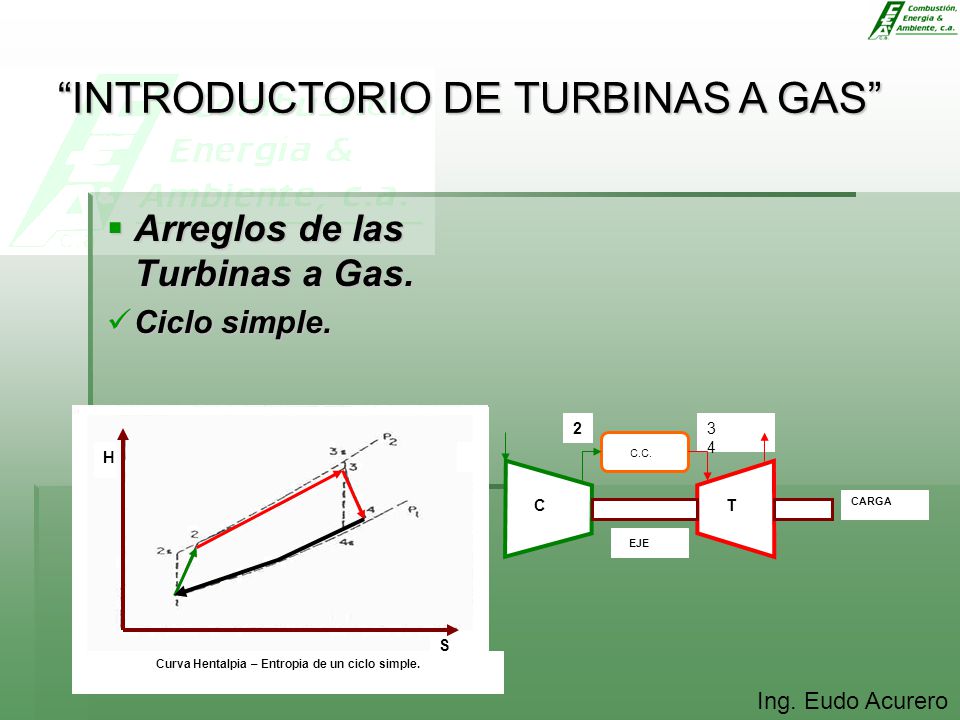

7 Curva Hentalpia – Entropia de un ciclo simple.
Arreglos de las Turbinas a Gas. Ciclo simple. Curva Hentalpia – Entropia de un ciclo simple. H S C T EJE CARGA C.C. 2

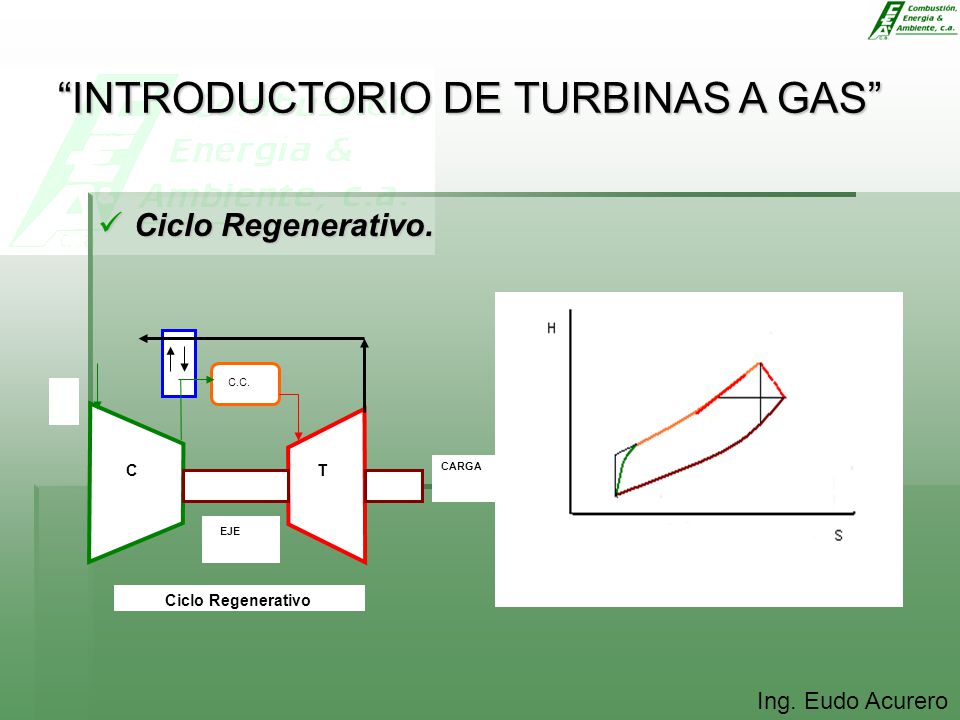

8 Ciclo Regenerativo. C T EJE CARGA C.C. Ciclo Regenerativo

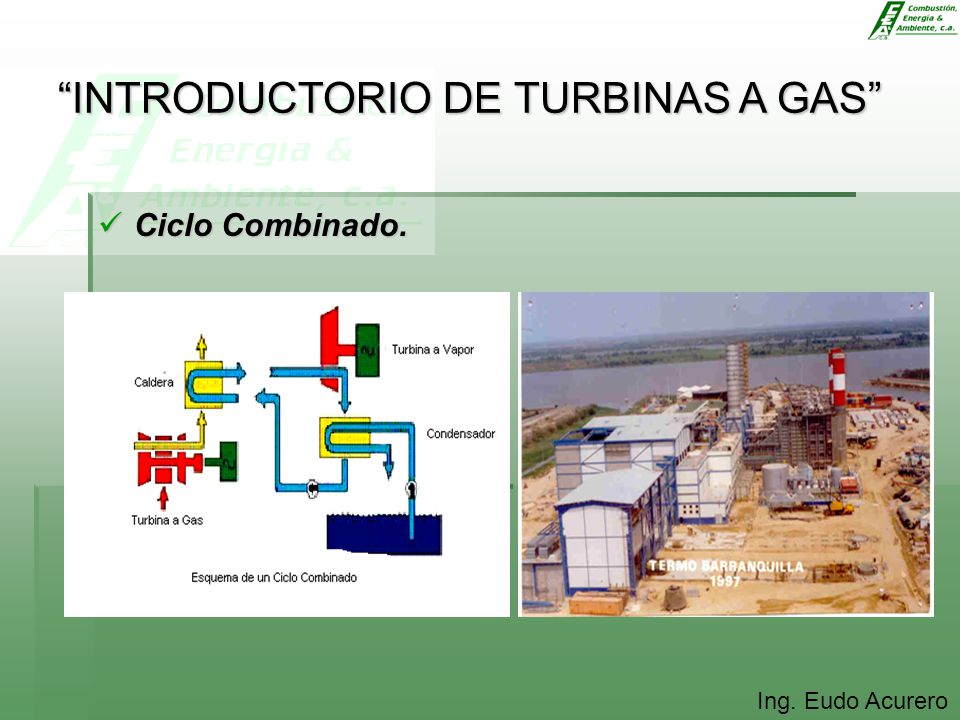

9 Ciclo Combinado.

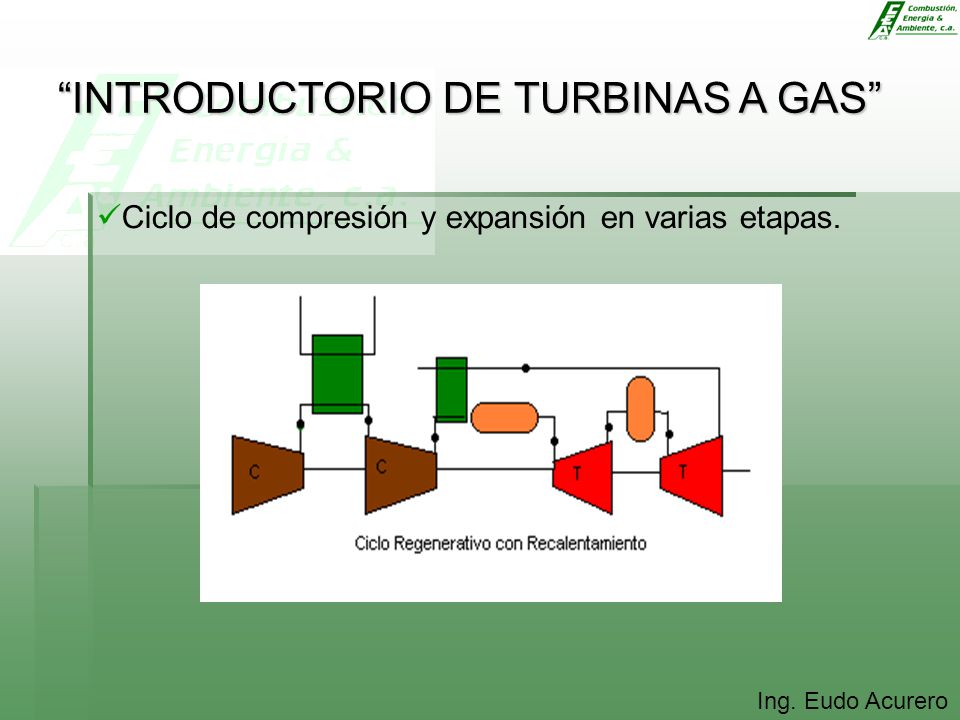

10 Ciclo de compresión y expansión en varias etapas.

11 Diagrama Temperatura-Entropía.

12 Tipos de Turbinas a Gas. Turbina de un solo eje. Cyclone, Gas Turbine,
Simple Shaft, 13MW. GT13E2, Gas Turbine, Simple Shaft, 165MW. GT10B, Gas Turbine, Simple Shaft, 30MW. GT11N2, Gas Turbine, Simple Shaft, 117MW

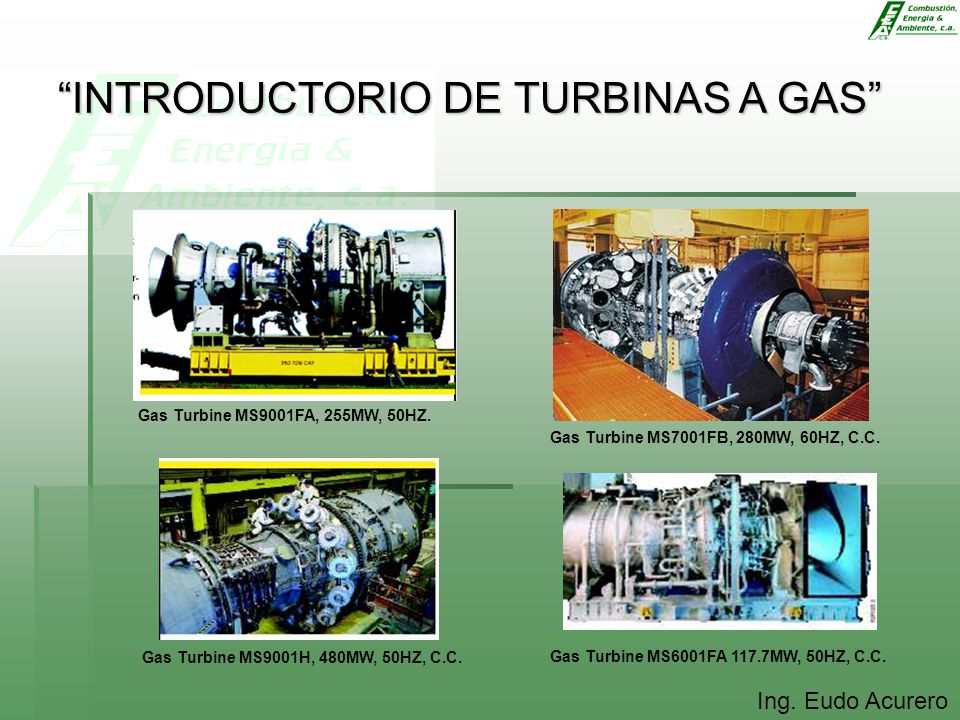

13 Gas Turbine MS9001FA, 255MW, 50HZ. Gas Turbine MS7001FB, 280MW, 60HZ, C.C. Gas Turbine MS9001H, 480MW, 50HZ, C.C. Gas Turbine MS6001FA 117.7MW, 50HZ, C.C.

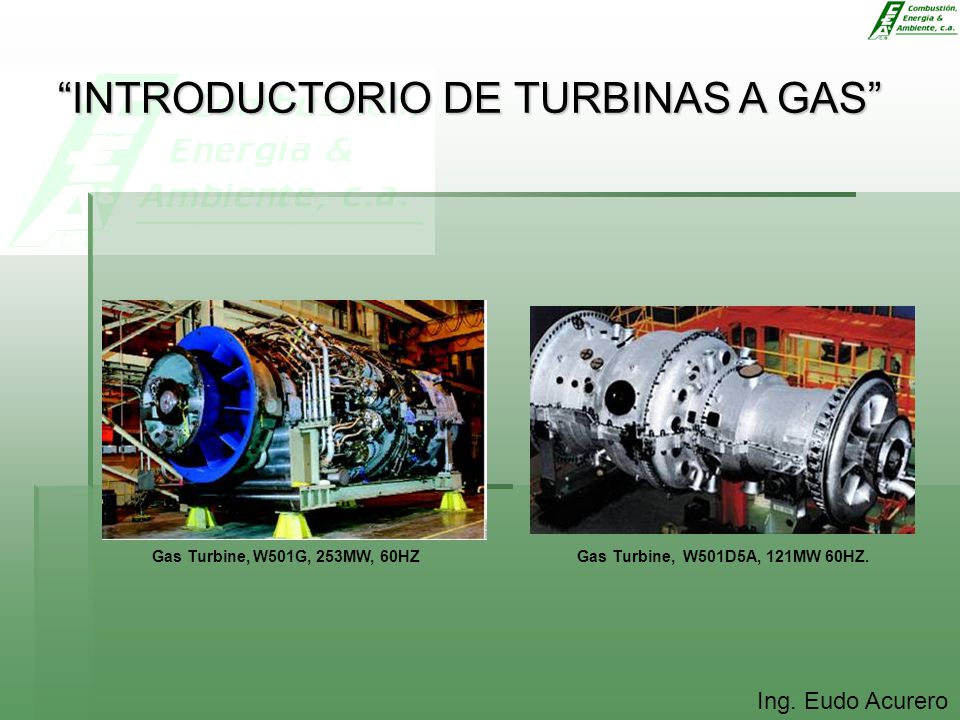

14 Gas Turbine, W501G, 253MW, 60HZ Gas Turbine, W501D5A, 121MW 60HZ.

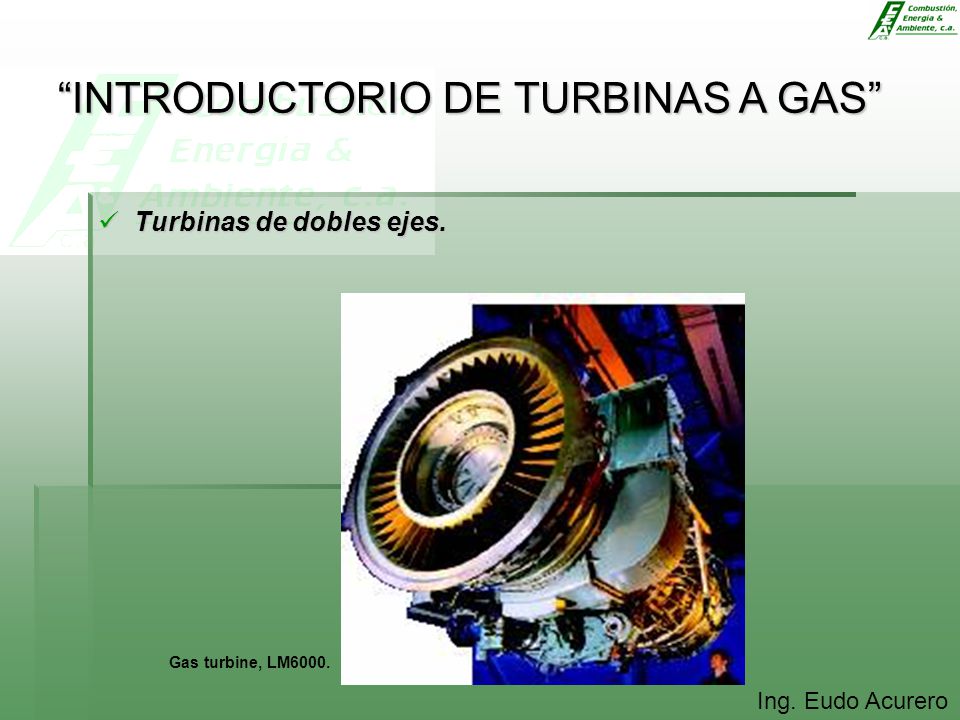

15 Turbinas de dobles ejes.
Gas turbine, LM6000.

16 Modelos y Marcas de Turbinas a Gas. General Electric. ABB. Asltom.
Siemens. Hitachi. Roys Roice. Jhon Brown. Solares. Stewar Stevenson.

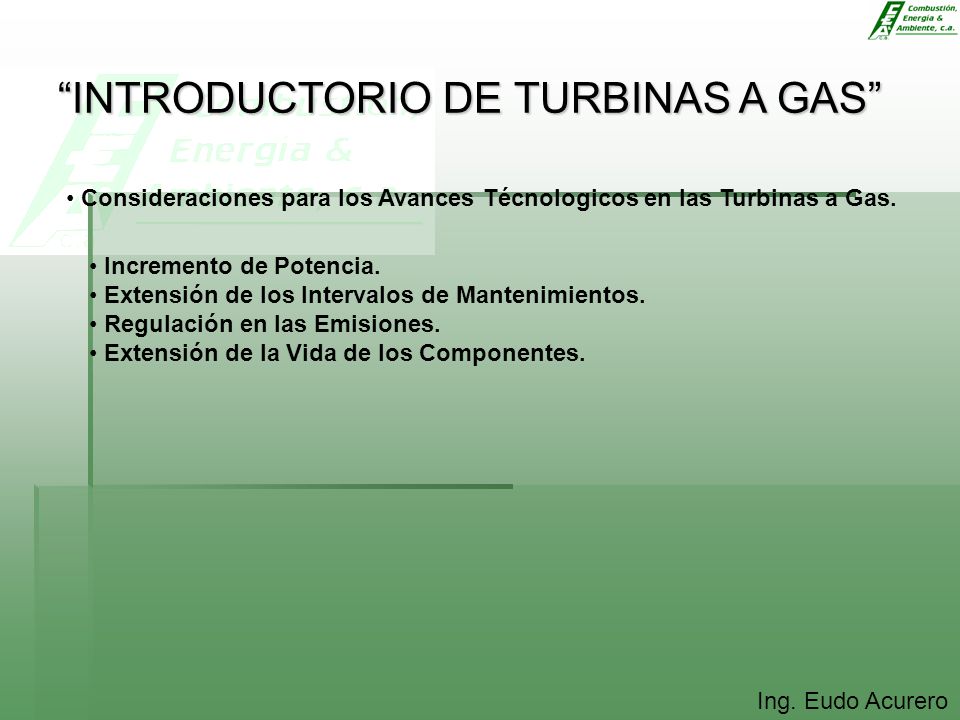

17 Consideraciones para los Avances Técnologicos en las Turbinas a Gas.
Incremento de Potencia. Extensión de los Intervalos de Mantenimientos. Regulación en las Emisiones. Extensión de la Vida de los Componentes.

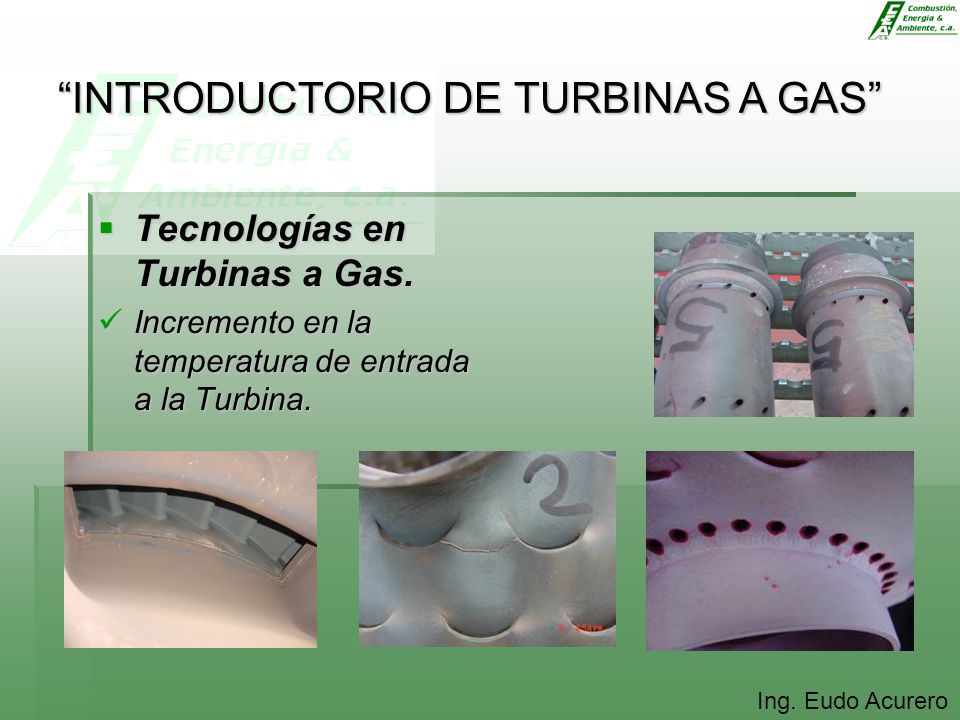

18 Tecnologías en Turbinas a Gas.
Incremento en la temperatura de entrada a la Turbina.

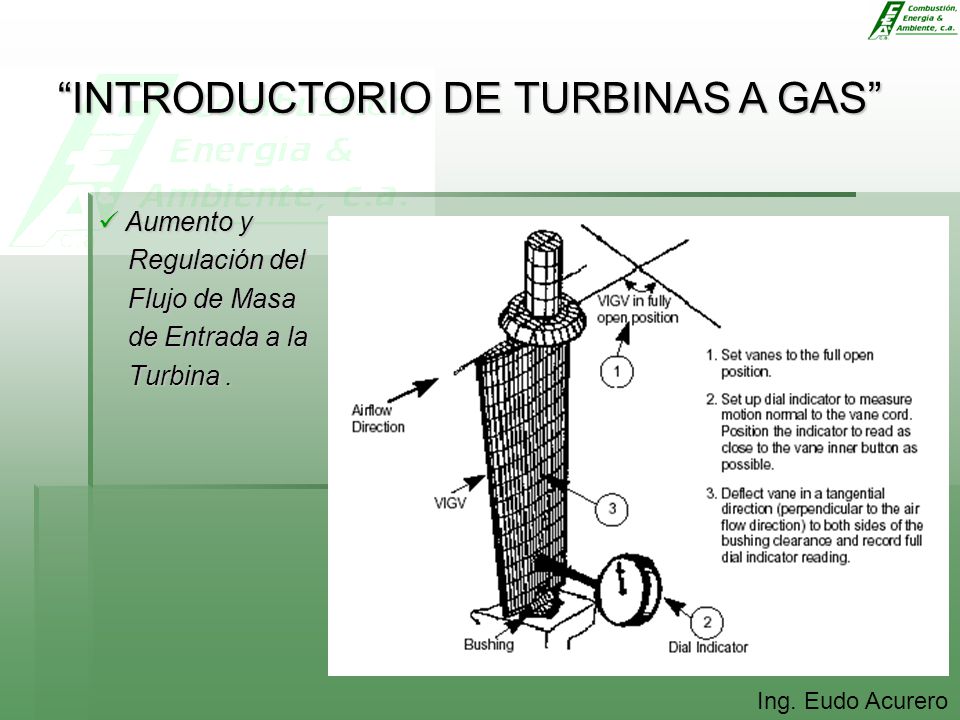

19 Aumento y Regulación del Flujo de Masa de Entrada a la Turbina .

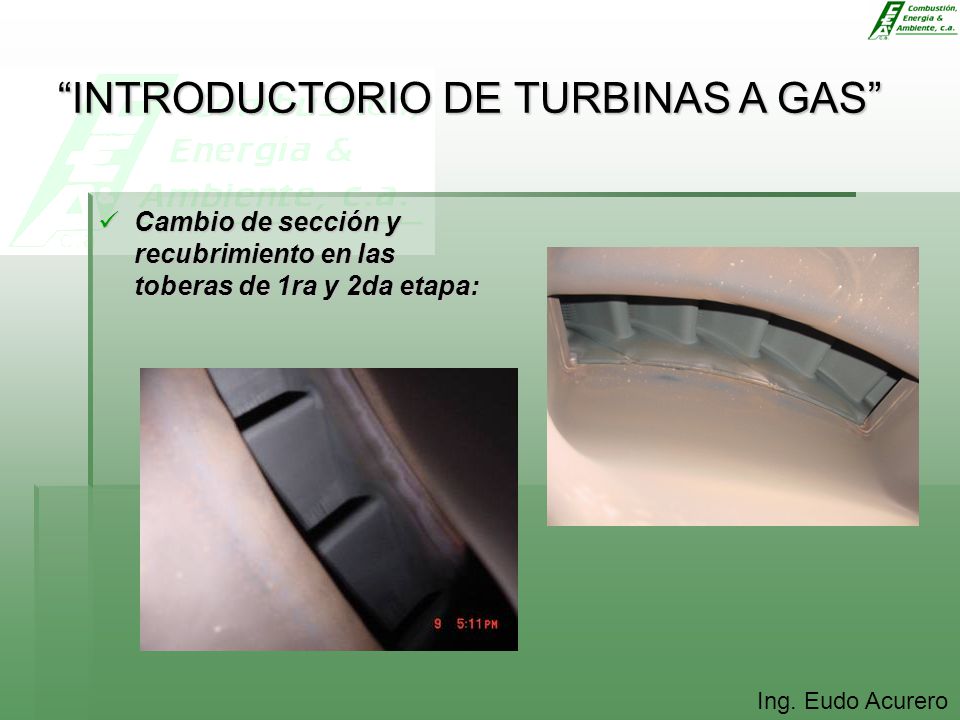

20 Cambio de sección y recubrimiento en las toberas de 1ra y 2da etapa:

21 Sistema de Combustión Secuencial.

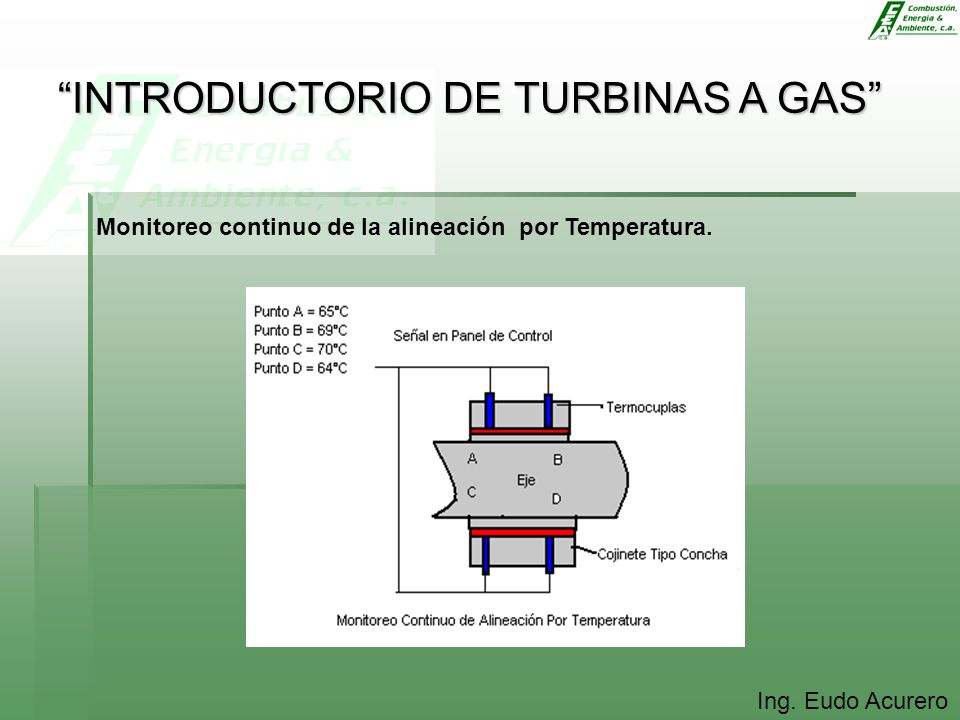

22 Monitoreo continuo de la alineación por Temperatura.

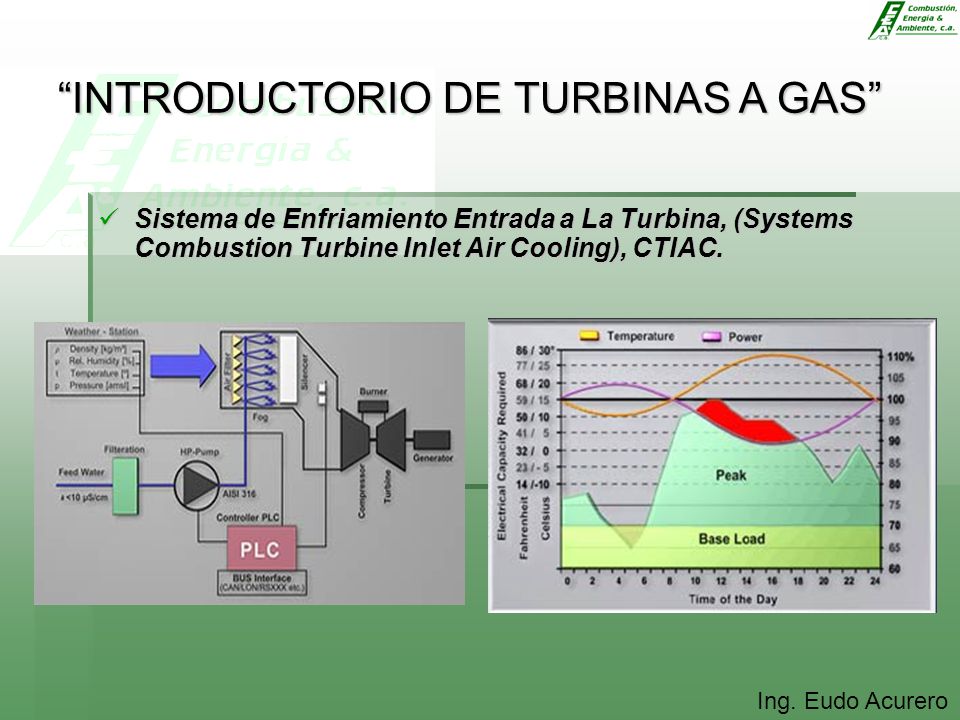

23 Sistema de Enfriamiento Entrada a La Turbina, (Systems Combustion Turbine Inlet Air Cooling), CTIAC.

24 DSLC MSLC Hard wiring Less AVANCE TECNOLOGICO EN TURBINAS A GAS.
CONTROLES DE TURBINAS MSLC DSLC Hand-held Programmer Less Hard wiring (3) MPUs Discrete Input Output T/C InpuT RTD Analog Open/Close PLANT LOAD UTILITY Open/ Close LON Communication GAS FUEL Primary I/O Signals CONTROL ROOM CABINET IN CONTROL ROOM Secondary I/O Signals 3103 GAS VALVE FIELD HMI LQ-25 LIQUID GSOV-25 GAS LIQUID TO DCS

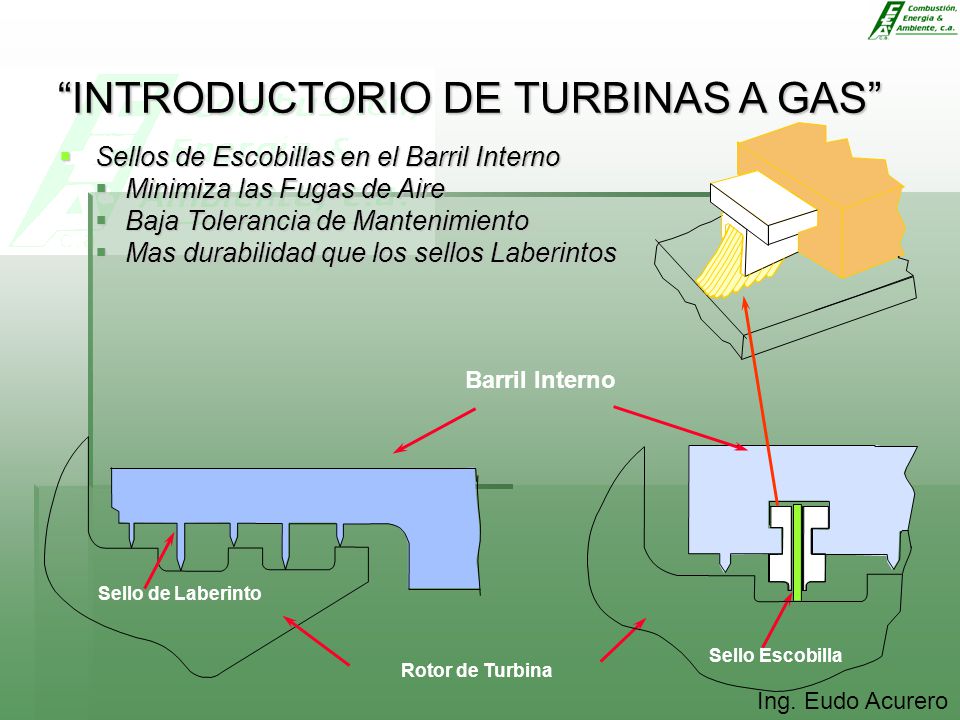

25 Sellos de Escobillas en el Barril Interno Minimiza las Fugas de Aire
Baja Tolerancia de Mantenimiento Mas durabilidad que los sellos Laberintos Barril Interno Sello de Laberinto Sello Escobilla Rotor de Turbina

26 Sección del Housing del Cojinete 2
Sellos de Escobilla en el Cojinete N° 2 Sello de Aire Sección del Housing del Cojinete 2

27 Sellos de Escobillas entre Las Etapas de Turbina.
Después de la Segunda etapa Después de la primera Etapa Después de la Segunda Etapa Después de la primera Etapa Sellos de Escobilla Espacio entre Ruedas de Turbina 1-2 Espacio entre Ruedas de Turbina 1-2 Modificación de Tobera Segunda Etapa Diseño Original de Tobera Segunda Etapa

28 Sellos Tipos Colmena Material del Sello

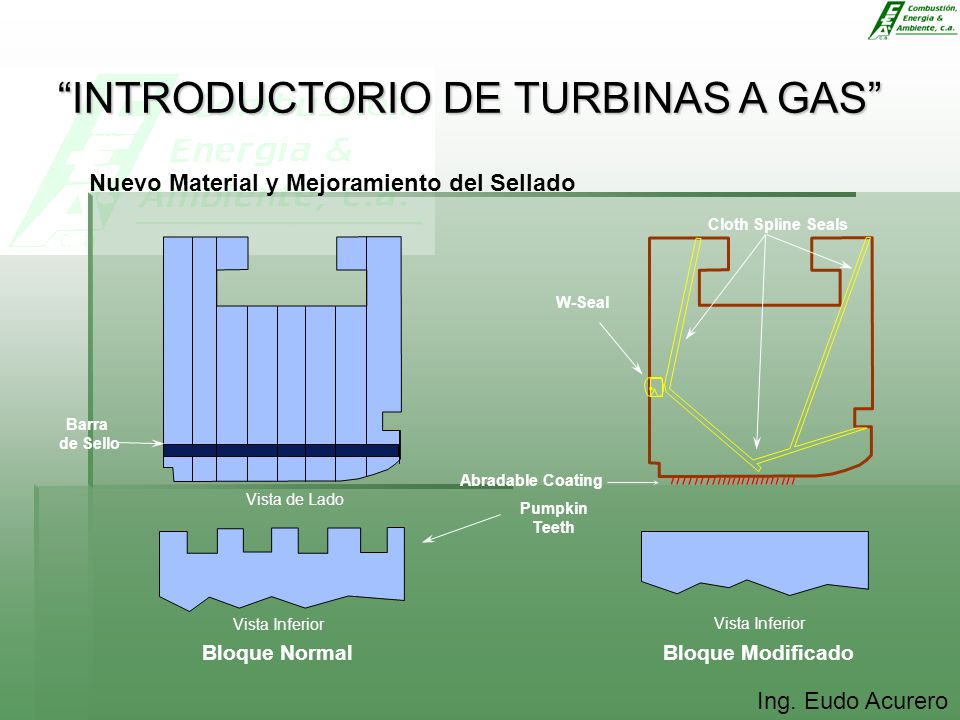

29 Nuevo Material y Mejoramiento del Sellado
Cloth Spline Seals W-Seal Barra de Sello Abradable Coating Vista de Lado Pumpkin Teeth Vista Inferior Vista Inferior Bloque Normal Bloque Modificado

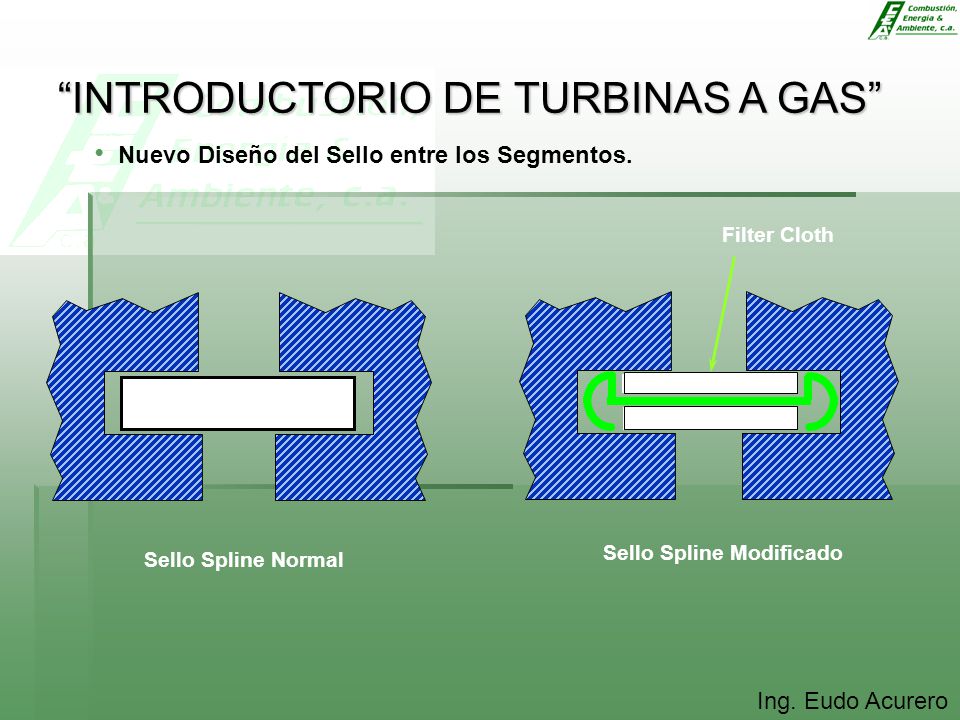

30 Nuevo Diseño del Sello entre los Segmentos.
Filter Cloth Sello Spline Modificado Sello Spline Normal
